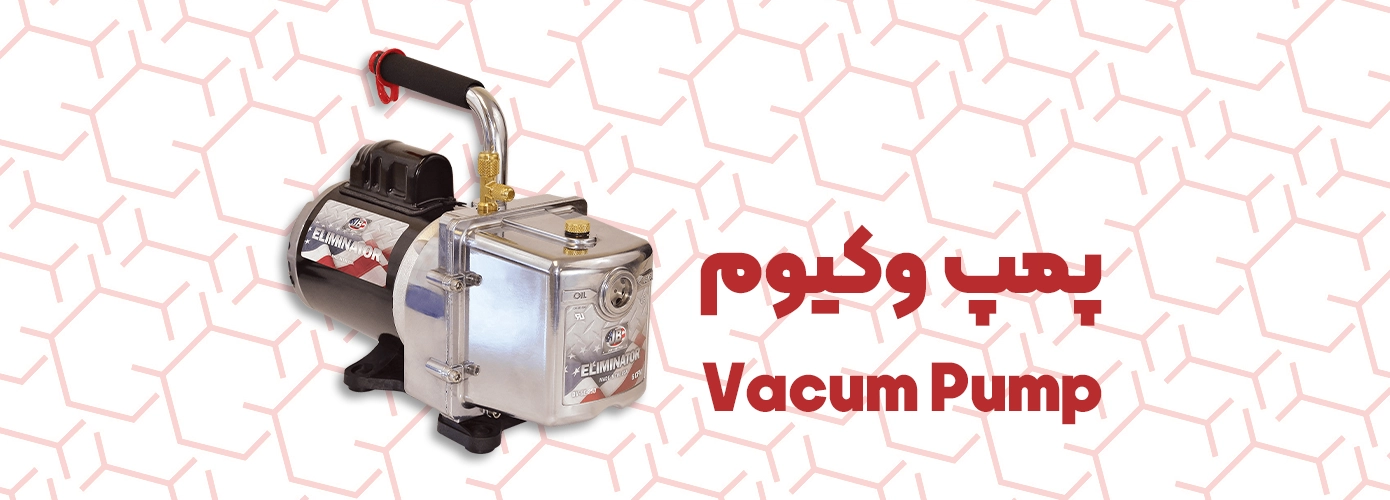

پمپ وکیوم یا خلاء دستگاهی است که برای تخلیه هوا و دیگر گازها از یک محفظه به کار می‌رود تا خلاء ایجاد شود. خلاء به حالتی گفته می‌شود که در آن فشار گازها کمتر از فشار جو باشد، که این امر در بسیاری از فرآیندهای صنعتی و علمی ضروری است. به عنوان مثال، در صنایع الکترونیک برای تولید نیمه‌رساناها و مدارهای مجتمع، ایجاد خلاء عمیق ضروری است تا از آلودگی‌ها جلوگیری شود و فرآیندها با دقت بالا انجام شوند. در صنایع غذایی، بسته‌بندی تحت خلاء به افزایش ماندگاری محصولات و جلوگیری از رشد باکتری‌ها و قارچ‌ها کمک می‌کند، و در پزشکی، دستگاه‌های اتوکلاو با استفاده از خلاء ابزارهای جراحی و پزشکی را استریل می‌کنند.
پمپهای وکیوم به دو دسته اصلی تقسیم میشوند. پمپهای وکیوم خشک و پمپهای وکیوم رینگ که خود به دو نوع رینگ روغن و رینگ آب تقسیم میشوند. پمپهای خشک برای محیط‌های پاک و بدون آلودگی مناسب هستند، در حالی که پمپهای رینگ روغن و آب برای کاربردهای سنگین و صنعتی طراحی شده‌اند. انتخاب پمپ وکیوم مناسب بستگی به نیازهای خاص هر کاربرد دارد، از جمله ظرفیت مکش، حداکثر فشار نهایی و نوع مایع یا گاز کاری. برندهای مختلفی از پمپهای وکیوم در بازار موجود هستند که هر کدام ویژگی‌ها و مزایای خاص خود را دارند. پمپهای وکیوم ابزارهای حیاتی در بسیاری از صنایع و کاربردهای مختلف هستند و انتخاب صحیح آن‌ها از اهمیت بالایی برخوردار است.
مشخصات فنی پمپ وکیوم (هواده)
پمپهای وکیوم دارای مشخصات فنی گوناگونی هستند که بسته به نوع و کاربرد آن‌ها تغییر می‌کند. برخی از مشخصات فنی مهم شامل:
ظرفیت مکش: (Pumping Speed) میزان حجم گاز یا هوایی که پمپ در واحد زمان جابجا می‌کند، معمولاً به لیتر در دقیقه (L/min) یا متر مکعب در ساعت (m³/h) بیان می‌شود. این مشخصه نشان‌دهنده توانایی پمپ در ایجاد خلاء است. برای مثال، پمپ‌هایی که ظرفیت مکش بالاتری دارند می‌توانند در زمان کمتر، حجم بیشتری از هوا را تخلیه کنند و برای کاربردهایی که نیاز به تخلیه سریع دارند، مناسب‌تر هستند.
حداکثر فشار نهایی: (Ultimate Pressure) کمترین فشاری که پمپ می‌تواند ایجاد کند. این فشار معمولاً به میلی‌بار (mbar) یا پاسکال (Pa) اندازه‌گیری می‌شود و نشان‌دهنده توانایی پمپ در رسیدن به سطوح بالای خلاء است. برای مثال، پمپهای توربومولکولار قادرند به فشارهای بسیار پایین‌تر از یک میلی‌بار برسند که برای کاربردهای حساس مانند تحقیقات علمی و تولید نیمه‌رساناها ایده‌آل است.
سرعت چرخش: (Rotational Speed) سرعت چرخش پمپ، یعنی تعداد دورهایی که پمپ در هر دقیقه می‌زند (RPM)، تأثیر مستقیم بر کارایی و بازدهی آن دارد. پمپ‌هایی که سرعت چرخش بالایی دارند، می‌توانند حجم بیشتری از گاز را در مدت زمان کمتری جابجا کنند، که این امر باعث افزایش کارایی و سرعت عملکرد پمپ می‌شود. با این حال، این پمپ‌ها معمولاً نیاز به تعمیر و نگهداری بیشتری دارند، زیرا اجزای داخلی آن‌ها به دلیل استفاده مداوم سریع‌تر فرسوده می‌شود.
توان موتور: (Engine Power) میزان توان مصرفی پمپ که به وات (W) یا کیلووات (kW) بیان می‌شود. توان موتور نشان‌دهنده مصرف انرژی و توان عملیاتی پمپ است. پمپ‌هایی که توان بالایی دارند می‌توانند کارهای سنگین‌تر و پیچیده‌تری را انجام دهند، اما مصرف انرژی بیشتری نیز دارند.
نوع مایع یا گاز کاری: (Working Fluid) نوع مایع یا گاز مورد استفاده در پمپ، که به آن “مایع کاری” یا “گاز کاری” می‌گویند، بر انتخاب نوع پمپ و کارایی آن تأثیر می‌گذارد. برای مثال، پمپهای وکیوم روغنی که از روغن به عنوان مایع کاری استفاده می‌کنند، برای ایجاد خلاء عمیق‌تر مناسب هستند. در مقابل، پمپهای وکیوم رینگ آب که از آب به عنوان مایع کاری استفاده می‌کنند، برای کاربردهایی که به خنک‌کنندگی بالا نیاز دارند، مناسب‌ترند. انتخاب صحیح مایع یا گاز کاری می‌تواند به بهبود عملکرد و کارایی پمپ کمک کند.
انواع پمپ وکیوم
پمپهای وکیوم به دو دسته کلی تقسیم میشوند: پمپهای وکیوم خشک و پمپهای وکیوم رینگ.
پمپ وکیوم خشک
پمپ وکیوم خشک بدون استفاده از مایعاتی مانند روغن یا آب کار می‌کند. این پمپ‌ها چون به مایعات نیاز ندارند، تعمیر و نگهداری کمتری داشته و برای محیط‌های پاک و بدون آلودگی مناسب هستند. از جمله انواع پمپهای وکیوم خشک می‌توان به پمپهای دیافراگمی، پمپهای پیچی و پمپهای توربومولکولار اشاره کرد.
مزایای پمپ وکیوم خشک
بدون آلودگی: چون از روغن یا آب استفاده نمی‌شود، خطر آلودگی محیط یا محصولات وجود ندارد. این ویژگی برای صنایعی که نیاز به محیطی کاملاً پاک دارند، مانند صنایع دارویی و الکترونیکی، بسیار مهم است.
نگهداری آسان: عدم نیاز به تعویض مایعات باعث کاهش هزینه‌های نگهداری و ساده‌تر شدن فرآیندهای تعمیراتی می‌شود. این پمپ‌ها معمولاً دارای عمر مفید بالاتری هستند و نیاز به تعمیرات کمتری دارند.
کارایی در محیط‌های حساس: مناسب برای استفاده در صنایع دارویی، غذایی و الکترونیک که نیاز به محیط‌های پاک دارند. این پمپ‌ها می‌توانند بدون ایجاد آلودگی در محیط‌های حساس کار کنند، که این امر باعث افزایش کیفیت و ایمنی محصولات نهایی می‌شود.
پمپ وکیوم رینگ روغن (پمپ وکیوم روغنی)
پمپ وکیوم رینگ روغن از روغن به عنوان مایع خنک‌کننده و روانکار استفاده می‌کند. این پمپ‌ها کارایی بالا و قدرت مکش زیادی دارند و برای کاربردهای سنگین و صنعتی مناسب‌اند.
مزایای پمپ وکیوم رینگ روغن
کارایی بالا: این پمپ‌ها می‌توانند خلاء عمیق‌تری ایجاد کنند، که در بسیاری از فرآیندهای صنعتی مورد نیاز است. برای مثال، در فرآیندهای متالورژی و تولید شیشه خلاء عمیق‌تری مورد نیاز است.
طول عمر بالا: استفاده از روغن به کاهش سایش و افزایش طول عمر قطعات داخلی پمپ کمک می‌کند. این ویژگی باعث می‌شود این نوع پمپ‌ها در برابر شرایط عملیاتی سخت و زمان کاری طولانی‌تر عملکرد بهتری داشته باشند.
توانایی کار در شرایط سخت: پمپهای روغنی به دلیل استفاده از روغن به عنوان مایع کاری، دوام و طول عمر بالایی دارند و می‌توانند در دمای بالا و شرایط محیطی مختلف به خوبی عمل کنند. این پمپ‌ها برای کارهای سنگین طراحی شده‌اند و به ویژه در صنایع شیمیایی و پتروشیمی که شرایط عملیاتی سختی دارند، بسیار کاربردی هستند.
پمپ وکیوم رینگ آب (پمپ وکیوم آبی)
پمپهای وکیوم رینگ آب از آب به عنوان مایع خنک‌کننده استفاده می‌کنند و برای کاربردهایی که نیاز به خنک‌کنندگی بالایی دارند مناسب‌اند. این پمپ‌ها معمولاً در صنایع شیمیایی و فرآوری مواد استفاده میشوند.
مزایای پمپ وکیوم رینگ آب
خنک‌کنندگی مؤثر: آب به دلیل ظرفیت حرارتی بالا، گرما را به‌طور مؤثری جذب و منتقل می‌کند، که برای کاربردهایی که گرمای بالایی تولید می‌کنند، مانند فرآیندهای شیمیایی و نفتی، حیاتی است. در مقایسه با پمپهای روغنی که ممکن است در دماهای بالاتر دچار مشکلاتی مانند کاهش کیفیت روغن شوند، پمپهای رینگ آب با مدیریت بهتر حرارت، کارایی و طول عمر بیشتری در شرایط دمایی بالا ارائه می‌دهند.
کاهش هزینه‌ها: این پمپ‌ها معمولاً هزینه‌های عملیاتی و نگهداری کمتری نسبت به پمپهای روغنی دارند. چون آب به راحتی و با هزینه کم در دسترس است و نیازی به تعویض مداوم یا تصفیه ندارد، در حالی که پمپهای روغنی نیاز به استفاده از روغن تخصصی و نگهداری منظم دارند و باید بصورت دوره‌ای تعویض و تصفیه شوند.
سازگاری با محیط زیست: استفاده از آب به عنوان مایع خنک‌کننده باعث کاهش آلودگی‌های زیست محیطی می‌شود. این پمپ‌ها به دلیل استفاده از آب به جای روغن، کمتر به محیط زیست آسیب می‌رسانند و به عنوان گزینه‌ای سبزتر در نظر گرفته میشوند.
انواع برند پمپ وکیوم
برخی از معروف‌ترین برندهای پمپ وکیوم که در ایران در دسترس هستند عبارتند از:
بوش: (Busch) پمپهای وکیوم بوش در صنایع مختلفی از جمله شیمیایی، غذایی و پزشکی مورد استفاده قرار می‌گیرند و به دلیل خدمات پس از فروش گسترده، انتخابی مطمئن برای بسیاری از کاربران هستند.
لیبولد:(Leybold) لیبولد به خاطر نوآوری‌های فنی و کیفیت بالای محصولاتش محبوبیت دارد. این برند در کاربردهای پیچیده و علمی مورد استفاده قرار می‌گیرد و دارای تجهیزات پیشرفته‌ای برای کارهای آزمایشگاهی است.
کاشیاما: (Kashiyama) به دلیل دقت و کارایی بالای پمپهای وکیوم خشک، مورد توجه صنایع پیشرفته مانند الکترونیک و نیمه‌رساناها قرار دارد. این پمپ‌ها برای کاربردهای حساس و محیط‌های پاک بسیار مناسب هستند.
ادواردز: (Edwards)پمپهای وکیوم ادواردز در صنایع نیمه‌رسانا، دارویی و تحقیقاتی به دلیل نوآوری در طراحی و کارایی بالا بسیار محبوب هستند.
پالما (Palma): یک برند چینی که به تولید پمپهای وکیوم با کیفیت می‌پردازد. پمپهای وکیوم پالما به دلیل قیمت مناسب و خدمات پس از فروش داخلی، گزینه‌ای محبوب برای بسیاری از کاربران هستند.
موارد کاربرد پمپ وکیوم یا پمپ خلا صنعتی
پمپهای وکیوم در صنایع مختلفی کاربرد دارند. برخی از مهم‌ترین موارد کاربرد پمپ وکیوم عبارتند از:
صنایع غذایی: بسته‌بندی مواد غذایی تحت خلاء برای افزایش ماندگاری و جلوگیری از رشد باکتری‌ها و قارچ‌ها. این روش بسته‌بندی باعث کاهش اکسیداسیون و حفظ طراوت و کیفیت مواد غذایی می‌شود.
صنایع شیمیایی: استفاده در فرآیندهای تقطیر، تبخیر و خشک کردن مواد شیمیایی، که به کاهش نقطه جوش و افزایش بهره‌وری کمک می‌کند. پمپهای وکیوم در این صنایع برای جداسازی ترکیبات و کاهش دمای فرآیندها به کار می‌روند.
صنایع پزشکی: ایجاد خلاء در دستگاه‌های اتوکلاو برای استریل کردن ابزارهای پزشکی و جراحی. پمپهای وکیوم در اتوکلاوها به حذف هوا و افزایش نفوذ بخار در ابزارها کمک می‌کنند.
صنایع الکترونیک: استفاده در تولید نیمه‌رساناها و مدارهای چاپی که نیاز به محیط‌های پاک دارند. پمپهای وکیوم در این صنایع برای ایجاد محیط‌های خالی از ذرات معلق و آلودگی‌های میکروسکوپی استفاده میشوند.
صنایع خودروسازی: در فرآیندهای تولید و آزمایش قطعات خودرو، مانند سیستم‌های ترمز و تهویه مطبوع. پمپهای وکیوم در این صنایع برای ایجاد خلاء در محفظه‌های تست و بهبود کیفیت قطعات به کار می‌روند.
محدوده فشار در سیستم‌های وکیوم
محدوده فشار در سیستم‌های وکیوم به دسته‌های مختلفی تقسیم می‌شود:
وکیوم کم: (Low Vacuum) محدوده فشار از ۱۰۰۰ تا ۱ میلی‌بار، مناسب برای کاربردهای عمومی و بسته‌بندی. این نوع وکیوم برای فرآیندهای ساده‌تر و کم هزینه‌تر استفاده می‌شود.
وکیوم متوسط: (Medium Vacuum) محدوده فشار از ۱ تا ۰.۰۰۱ میلی‌بار، که در فرآیندهای شیمیایی و تحقیقاتی استفاده می‌شود. این محدوده فشار برای فرآیندهای دقیق‌تر که به کنترل بالاتری نیاز دارند مناسب است.
وکیوم بالا:(High Vacuum) محدوده فشار از ۰.۰۰۱ تا ۱۰⁻⁶ میلی‌بار، مناسب برای صنایع الکترونیک و نیمه‌رسانا. وکیوم بالا برای ایجاد محیط‌های بسیار پاک و بدون آلودگی ضروری است.
وکیوم بسیار بالا: (Ultra-High Vacuum) محدوده فشار از ۱۰⁻⁶ تا ۱۰⁻¹² میلی‌بار، که در تحقیقات علمی و آزمایش‌های پیشرفته کاربرد دارد. این نوع وکیوم برای تحقیقات علمی پیچیده و فرآیندهای تولید پیشرفته مورد استفاده قرار می‌گیرد.
وکیوم نهایی: (Extreme Vacuum) محدوده فشار کمتر از ۱۰⁻¹² میلی‌بار، که تنها در شرایط آزمایشگاهی خاص و تحقیقات علمی پیچیده مورد استفاده قرار می‌گیرد. این محدوده فشار برای آزمایش‌هایی که نیاز به خلاء بسیار عمیق دارند، مانند فیزیک ذرات و کیهان‌شناسی، کاربرد دارد.
پمپ وکیوم تک مرحلهای
پمپ وکیوم تک مرحلهای دارای یک مرحله مکش است که در آن گازها تخلیه میشوند. این پمپ‌ها برای کاربردهای ساده و فشارهای نسبتاً بالا مناسب هستند. این نوع پمپ‌ها معمولاً قیمت کمتری دارند و برای کاربردهای عمومی و صنعتی سبک مناسب می‌باشند.
پمپ وکیوم دو مرحلهای
پمپ وکیوم دو مرحلهای دارای دو مرحله مکش است که باعث افزایش کارایی و دستیابی به فشارهای پایین‌تر می‌شود. این پمپ‌ها برای کاربردهای حساس که به خلاء عمیق‌تری نیاز دارند مناسب‌اند. پمپهای دو مرحلهای معمولاً دارای ساختار پیچیده و قیمت بالاتری هستند، اما در مقابل عملکرد بهتری در ایجاد خلاء عمیق دارند و در صنایع حساس مانند الکترونیک و داروسازی استفاده میشوند.
پمپ وکیوم اتوکلاو
پمپ وکیوم اتوکلاو به طور ویژه برای استفاده در دستگاه‌های اتوکلاو طراحی شده است. اتوکلاوها برای استریل کردن ابزارهای پزشکی و آزمایشگاهی با استفاده از بخار و خلاء استفاده میشوند. پمپ وکیوم اتوکلاو با تخلیه هوا از داخل اتوکلاو، فشار را کاهش داده و باعث نفوذ بهتر بخار به داخل ابزارها می‌شود. این پمپ‌ها باید بتوانند به طور مداوم در دمای بالا و شرایط رطوبتی کار کنند و مقاومت بالایی در برابر خوردگی و سایش داشته باشند.
پمپ خلاء آزمایشگاهی
پمپهای خلاء آزمایشگاهی برای استفاده در آزمایشگاه‌های تحقیقاتی و آموزشی طراحی شده‌اند. این پمپ‌ها دارای دقت بالا و قابلیت کنترل فشار هستند و برای کاربردهایی مانند فیلتراسیون، تقطیر و خشک کردن نمونه‌ها استفاده میشوند. پمپهای خلاء آزمایشگاهی معمولاً از نوع دیافراگمی یا پیستونی هستند و صدای کمی دارند و نگهداری آن‌ها آسان است. این پمپ‌ها باید بتوانند به طور مداوم و بدون نقص در شرایط دقیق آزمایشگاهی کار کنند و از مواد باکیفیت ساخته شده‌اند تا از هرگونه آلودگی جلوگیری کنند.
پمپهای وکیوم یا خلاء ابزارهای حیاتی در بسیاری از صنایع و کاربردهای مختلف هستند. با توجه به نوع و نیازهای خاص هر صنعت، انتخاب پمپ وکیوم مناسب از اهمیت بالایی برخوردار است. امیدواریم این مقاله توانسته باشد شما را با انواع و کاربردهای پمپ وکیوم آشنا کرده باشد.
