گیربکس صنعتی

گیربکس صنعتی چیست؟

گیربکس صنعتی دستگاهی مکانیکی است که برای انتقال قدرت، تغییر سرعت و گشتاور ماشین‌آلات به‌کار می‌رود. این وسیله نقش حیاتی در کاربردهای صنعتی دارد و کمک می‌کند تا خروجی موتور به‌طور مناسب تنظیم شود و وظایف به‌درستی انجام شوند. گیربکس‌های صنعتی در جایی که دقت و قابلیت اطمینان از اهمیت بالایی برخوردار است مانند کارخانه‌ها، تأسیسات تولید انرژی، ماشین‌آلات پیچیده و تجهیزات سنگین از اجزای ضروری به‌شمار می‌روند.

کاربرد گیربکس صنعتی

گیربکس‌های صنعتی در صنایع مختلف برای بهبود عملکرد و افزایش کارایی ماشین‌آلات استفاده می‌شوند. از کاربردهای اصلی آنها می‌توان به موارد زیر اشاره کرد:

• تولید: گیربکس‌ها به کنترل سرعت و گشتاور ماشین‌آلاتی مانند نوار نقاله‌ها، میکسرها و پمپ‌ها کمک می‌کنند. همچنین، در خطوط تولید و بسته‌بندی برای افزایش دقت و کاهش خطاها مورد استفاده قرار می‌گیرند.
  • تولید انرژی: در توربین‌های بادی، نیروگاه‌های آبی و سایر سیستم‌های انرژی تجدیدپذیر استفاده می‌شوند تا انرژی را به اشکال قابل استفاده تبدیل کنند. گیربکس‌ها در این بخش نقش مهمی در بهینه‌سازی تبدیل انرژی ایفا می‌کنند.
• معدن و ساخت‌وساز: گیربکس‌های قوی در تجهیزاتی مانند بیل‌ مکانیکی‌ها، جرثقیل‌ها و دستگاه‌های حفاری نقش مهمی دارند. آنها به بهبود کارایی و کاهش زمان توقف ماشین‌آلات سنگین کمک می‌کنند.
  • صنعت خودرو: گیربکس‌ها در خطوط مونتاژ به بهبود کارایی و افزایش دقت در روند تولید کمک می‌کنند. همچنین، در آزمایشگاه‌های تست موتور برای شبیه‌سازی شرایط مختلف رانندگی مورد استفاده قرار می‌گیرند.

نحوه انتخاب و عملکرد انواع گیربکس صنعتی

در ادامه مطلب چگونگی انتخاب گیربکس را در صنایع سبک، نیمه سنگین و سنگین  بررسی میکنیم:

انتخاب گیربکس برای صنایع سبک

در انتخاب گیربکس برای صنایع سبک، باید به نکات زیر توجه کنید:

• ظرفیت بار: مطمئن شوید بدون اینکه به گیربکس فشار بالایی وارد شود، بار مورد نظر را میتواند تحمل کند. همچنین، به ظرفیت تحمل بار دینامیکی و استاتیکی توجه داشته باشید.
• میزان سرعت مورد نیاز: گیربکسی را انتخاب کنید که با سرعت کار شما هماهنگ باشد. در نظر داشته باشید که تطبیق سرعت بهینه می‌تواند به افزایش طول عمر ماشین‌آلات کمک کند.
• زمان نگهداری: گیربکس‌هایی را انتخاب کنید که نیاز به نگهداری و رسیدگی کمتری داشته باشند تا هزینه هایتان کاهش یابد. استفاده از سیستم‌های روان‌کاری خودکار می‌تواند در این زمینه مؤثر باشد.

انتخاب گیربکس برای صنایع نیمه سنگین

برای صنایع نیمه سنگین، معیارهای زیر مهم هستند:

• دوام بالا: گیربکس‌هایی را انتخاب کنید که از مواد باکیفیت ساخته شده‌اند و می‌توانند سایش و فشار متوسط را تحمل کنند. همچنین، توجه به روش‌های تولید و فرآیندهای حرارتی مورد استفاده در تولید گیربکس مهم است.
• کارایی بالا: به دنبال گیربکس‌هایی باشید که کارایی یا راندمان بالایی دارند تا مصرف انرژی و هزینه هایتان کاهش یابد. استفاده از تکنولوژی‌های پیشرفته در طراحی چرخ‌دنده‌ها می‌تواند راندمان را بهبود بخشد.
• قابلیت تنظیم: گیربکس‌هایی را انتخاب کنید که بتوانند نیازهای خاص ماشین‌آلات مورد استفاده‌تان را برطرف کرده و کارتان را لنگ نکنند. توجه به قابلیت تغییر سرعت و گشتاور در شرایط عملیاتی مختلف از اهمیت بالایی برخوردار است.

گیربکس مناسب برای صنایع سنگین

صنایع سنگین به گیربکس‌های قوی و قابل اعتماد نیاز دارند. معیارهای کلیدی شامل:

• ظرفیت گشتاور بالا: گیربکس‌ها باید بتوانند گشتاور لازم برای حرکت ماشین‌آلات سنگین را فراهم کنند. همچنین، توانایی تحمل گشتاورهای ناگهانی و متغیر را داشته باشند.
• مقاومت در برابر شوک: گیربکس‌هایی که بتوانند شوک‌ها و ضربه‌های ناگهانی را جذب کنند و توانایی عملکرد در شرایط سخت محیطی را داشته باشند.
• عمر طولانی: گیربکس‌هایی را انتخاب کنید که امتحان‌شان را پس داده باشند و در شرایط سخت دوام بیاورند. استفاده از مواد مقاوم در برابر خوردگی و زنگ‌زدگی می‌تواند به افزایش عمر مفید گیربکس کمک کند.

مزایا و معایب گیربکس صنعتی

در ادامه مطلب مزایا و معایت گیربکس‌های صنعتی را به اختصار بررسی می‌کنیم:

مزایای گیربکس صنعتی

• بهبود عملکرد: گیربکس‌های صنعتی سرعت و گشتاور ماشین‌آلات را بهینه می‌کنند و عملکرد آنها را افزایش می‌دهند. همچنین، به کاهش مصرف انرژی و افزایش بهره‌وری سیستم‌های صنعتی کمک می‌کنند.
• تنوع بالا: برای کاربردهای صنعتی انواع مختلفی از گیربکس‌ها وجود دارند که اگر کمی تحقیق کنید به راحتی می‌توانید گیربکس مختص کار خود را پیدا کنید.
• قابل اطمینان بودن: گیربکس‌های باکیفیت عملکرد مداوم و قابل اعتمادی ارائه داده و احتمال خرابی ماشین‌آلات را کاهش می‌دهند. استفاده از تکنولوژی‌های پیشرفته در طراحی و ساخت گیربکس‌ها، قابلیت اطمینان را افزایش داده است.

معایب گیربکس صنعتی

• نیاز به نگهداری: برخی از گیربکس‌ها نیاز به نگهداری و رسیدگی منظم دارند که می‌تواند هزینه‌بر و زمان‌بر باشد. برای کاهش هزینه‌های نگهداری، استفاده از گیربکس‌هایی که مجهز به سیستم‌های روان‌کاری خودکار هستند توصیه می‌شود.
• هزینه اولیه بالا: گیربکس‌های باکیفیت در ابتدا هزینه‌بر هستند اما طی مرور زمان سرمایه‌گذاری اولیه را جبران می‌کنند. انتخاب درست می‌تواند به کاهش هزینه‌های عملیاتی و افزایش بهره‌وری کمک کند.
• تولید صدا: برخی از گیربکس‌ها می‌توانند در هنگام کار صدای زیادی تولید کنند که ممکن است در برخی محیط‌ها ناخوشایند باشد. استفاده از مواد جذب‌کننده صدا و طراحی مناسب می‌تواند به کاهش نویز کمک کند.

انواع گیربکس یا الکتروگیربکس‌های صنعتی

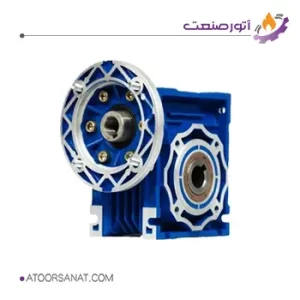

• گیربکس حلزونی: مناسب برای کاربردهایی که نیاز به گشتاور بالا و عدم کاهش سرعت در حین کار هستند. این گیربکس‌ها جمع‌وجور هستند و صدای کمی تولید می‌کنند. به دلیل طراحی ساده، نگهداری و تعمیر آنها نیز آسان است.
• گیربکس هلیکال: به‌خاطر کارایی و ظرفیت بار بالا شناخته شده‌اند. به‌دلیل عملکرد روان و بی‌صدا در کاربردهای سنگین مانند نوار نقاله‌ها و میکسرها استفاده می‌شوند. همچنین، قابلیت تحمل بارهای محوری و شعاعی را دارند.
• گیربکس خورشیدی: راندمان بالایی دارد و دامنه وسیعی از ظرفیت‌های گشتاور را ارائه می‌دهند. مناسب برای کاربردهایی که نیاز به کنترل دقیق و طراحی جمع‌وجور دارند، مانند رباتیک و سیستم‌های حمل. این نوع گیربکس‌ها معمولاً در فضاهای محدود مورد استفاده قرار می‌گیرند.
• گیربکس مکعبی: برای کاربردهایی که فضای محدود دارند طراحی شده‌اند. قدرت را با راندمان بسیار بالا در زاویه 90 درجه منتقل می‌کنند. به دلیل طراحی فشرده، در دستگاه‌های کوچک بسیار مفید هستند.
• گیربکس کرانویل پینیون یا بول هلیکال: برای انتقال قدرت بین محورهای متقاطع استفاده می‌شوند. در ماشین‌آلات صنعتی و حمل به‌خاطر قابلیت حمل بار بالا و عملکرد روان کارایی دارند. این نوع گیربکس‌ها در ماشین‌آلات سنگین نیز مورد استفاده قرار می‌گیرند.
• گیربکس آویز یا شافت موازی: برای مواقعی که محورهای ورودی و خروجی موازی هستند طراحی شده‌اند. در نوار نقاله‌ها، میکسرها و سایر ماشین‌آلاتی که نیاز دارند قدرت را به بطور کارآمدی انتقال دهند، استفاده می‌شوند. این گیربکس‌ها همچنین دارای طراحی مقاوم در برابر سایش هستند.
• گیربکس دور متغیر (کاهنده دور): امکان تنظیم سرعت خروجی را برای مطابقت با نیازهای عملیاتی مختلف فراهم می‌کنند. این نوع گیربکس ها در سیستم‌های نوار نقاله، ماشین‌آلات صنعتی و کاربردهایی که نیاز به تغییرات سریع در سرعت دارند، ایده‌آل هستند.

اجزای گیربکس صنعتی

گیربکس‌های صنعتی از چندین جزء کلیدی تشکیل شده‌اند:

• چرخ‌دنده‌ها: اجزای اصلی که قدرت را منتقل کرده و سرعت و گشتاور را تغییر می‌دهند. نوع و کیفیت چرخ‌دنده‌ها تأثیر زیادی بر عملکرد کلی گیربکس دارند.
• شافت‌ها: چرخ‌دنده‌ها را به هم متصل کرده و قدرت را بین آنها منتقل می‌کنند. شافت‌ها باید دارای مقاومت کافی در برابر سایش و فشار باشند.
• یاتاقان‌ها: شافت‌ها را پشتیبانی کرده و اصطکاک بین قطعات متحرک را کاهش می‌دهند. یاتاقان‌ها باید به‌طور منظم بررسی و روان‌کاری شوند تا عمر مفید گیربکس افزایش یابد.
• پوسته: اجزای گیربکس را محصور کرده و حفاظت و حمایت ساختاری فراهم می‌کنند. پوسته باید در برابر ضربه‌ها و شوک‌های مکانیکی مقاومت کافی داشته باشد.
• سیستم‌های روان‌کاری: کمک می‌کنند چرخ‌دنده‌ها و یاتاقان‌ها به‌طور روان کار کرده و سایش را کاهش می‌دهند. سیستم‌های روان‌کاری موثر می‌توانند به کاهش هزینه‌های نگهداری کمک کنند.

تقسیم‌بندی گیربکس‌ها

در ادامه مطلب انواع تقسیم بندی گیربکس را براساس نوع چرخ‌دنده، محور و مکانیزم بررسی می‌کنیم:

بر اساس نوع چرخ‌دنده:

• چرخ‌دنده‌های ساده: چرخ‌دنده‌هایی با دندانه‌های مستقیم که برای کاربردهای ساده و سرعت کم استفاده می‌شوند. این چرخ‌دنده‌ها برای انتقال نیرو در حد کم تا متوسط مناسب هستند.
• چرخ‌دنده‌های هلیکال: دندانه‌های زاویه‌دار دارند و عملکرد روان‌تر و بی‌صداتری نسبت به چرخ‌دنده‌های ساده ارائه می‌دهند. این چرخ‌دنده‌ها می‌توانند بارهای شعاعی و محوری را تحمل کنند.
• چرخ‌دنده‌های مخروطی: برای انتقال قدرت بین محورهای متقاطع استفاده می‌شوند. این چرخ‌دنده‌ها معمولاً در ماشین‌آلات سنگین و تجهیزات پیچیده مورد استفاده قرار می‌گیرند.
• چرخ‌دنده‌های حلزونی: گشتاور بالا و کاهش سرعت کم را فراهم می‌کنند. این چرخ‌دنده‌ها معمولاً در فضاهای کوچک و برای کاربردهای خاص استفاده می‌شوند.

بر اساس محور:

• گیربکس‌های محور موازی: شافت‌ها موازی با یکدیگر هستند، معمولاً در نوار نقاله‌ها و میکسرها استفاده می‌شوند. این گیربکس‌ها برای انتقال قدرت در فاصله‌های طولانی مناسب هستند.
• گیربکس‌های محور متقاطع: شافت‌ها در زاویه‌ای متقاطع هستند، معمولاً در کاربردهای حمل بار یافت می‌شوند. این گیربکس‌ها می‌توانند نیرو را در زاویه‌های مختلف انتقال دهند.
• گیربکس‌های محور غیر متقاطع: شافت‌ها متقاطع نیستند و در ماشین‌آلات خاص استفاده می‌شوند. این نوع گیربکس‌ها معمولاً در تجهیزات خاص و کاربردهای ویژه مورد استفاده قرار می‌گیرند.

بر اساس مکانیزم:

• گیربکس‌های دور ثابت: سرعت خروجی ثابت را فراهم می‌کنند. این گیربکس‌ها برای کاربردهایی که نیاز به سرعت ثابت دارند، ایده‌آل هستند.
• گیربکس‌های دور متغیر: امکان تنظیم سرعت خروجی برای تطابق با نیازهای عملیاتی مختلف را فراهم می‌کنند. این گیربکس‌ها برای کاربردهایی که نیاز به تغییر سرعت بصورت مکرر دارند، مناسب هستند.

نحوه انتخاب گیربکس صنعتی

انتخاب گیربکس صنعتی مناسب شامل چندین مرحله است:

• تعیین بار: بار و گشتاور مورد نیاز برای کار خود را محاسبه کنید. توجه به نوع بار (ثابت یا متغیر) نیز مهم است.
• ارزیابی سرعت: سرعت ورودی و خروجی مورد نظر را مشخص کنید. همچنین، تطابق سرعت گیربکس با نیازهای فرآیندی خود را بررسی کنید.
• در نظر گرفتن عوامل محیطی: دما، رطوبت و سایر شرایط محیطی را در نظر بگیرید. این عوامل می‌توانند بر عمر مفید و عملکرد گیربکس تأثیرگذار باشند.
• ارزیابی تعمیر و نگهداری: گیربکس‌هایی را انتخاب کنید که با ظرفیت و برنامه‌های شما برای میزان رسیدگی همخوانی دارند. توجه به هزینه‌ها و زمان مورد نیاز برای نگهداری و تعمیرات نیز اهمیت دارد.
• مشاوره با تولیدکنندگان: از تولیدکنندگان گیربکس مشورت بگیرید تا بهترین انتخاب را برای نیازهای خاص خود پیدا کنید. همچنین، بررسی نمونه‌های مشابه و نتایج تجربی می‌تواند به انتخاب بهتر کمک کند.

استانداردهای گیربکس صنعتی

گیربکس‌های صنعتی باید با استانداردهای مختلفی برای اطمینان از ایمنی و عملکرد مطابقت داشته باشند. استانداردهای کلیدی شامل موارد زیر هستند:

• استانداردهای : ISاستانداردهای بین‌المللی برای کیفیت، ایمنی و کارایی. این استانداردها شامل مشخصات فنی و روش‌های آزمون گیربکس‌ها می‌شوند.
• استانداردهای :AGMA استانداردهای انجمن تولیدکنندگان چرخ‌دنده آمریکا برای طراحی و ساخت چرخ‌دنده. این استانداردها به‌طور خاص به طراحی و تولید چرخ‌دنده‌های صنعتی می‌پردازند.
• استانداردهای: DIN استانداردهای آلمان برای مهندسی مکانیک، شامل گیربکس‌ها. این استانداردها به مشخصات فنی و کیفیت مواد مورد استفاده در تولید گیربکس‌ها اشاره دارند.

انواع نویز انتقال در گیربکس‌ها

نویز انتقال در گیربکس‌ها می‌تواند ناشی از عوامل مختلفی باشد:

• طراحی چرخ‌دنده: چرخ‌دنده‌هایی که طراحی ضعیفی دارند می‌توانند در حین کار نویز زیادی تولید کنند. استفاده از تکنولوژی‌های پیشرفته در طراحی چرخ‌دنده‌ها به کاهش نویز کمک کرده است.
• ناهم‌ترازی: ناهم‌ترازی شافت‌ها و چرخ‌دنده‌ها می‌تواند منجر به افزایش سطح نویز شود. تنظیم دقیق و مرتب شافت‌ها می‌تواند این مشکل را کاهش دهد.
• سایش و ضربه: با گذشت زمان، چرخ‌دنده‌ها و یاتاقان‌های فرسوده می‌توانند به‌علت افزایش اصطکاک نویز تولید کنند. استفاده از مواد با کیفیت و نگهداری منظم می‌تواند سایش را به حداقل برساند.
• مشکلات روان‌کاری: روان‌کاری ناکافی یا نادرست می‌تواند منجر به ایجاد صدای زیاد و کاهش عمر گیربکس شود. استفاده از سیستم‌های روان‌کاری خودکار و مناسب می‌تواند به بهبود عملکرد گیربکس کمک کند.

با درک این عوامل و انتخاب گیربکس مناسب، می‌توانید کارایی و عمر ماشین‌آلات خود را تا چند برابر افزایش دهید و عملکرد روان و بی‌صدای آنها را در کاربردهای صنعتی مختلف تضمین شده بدانید. توجه به جزئیات طراحی و نگهداری صحیح، کلید دستیابی به عملکرد بهینه گیربکس‌های صنعتی است.
