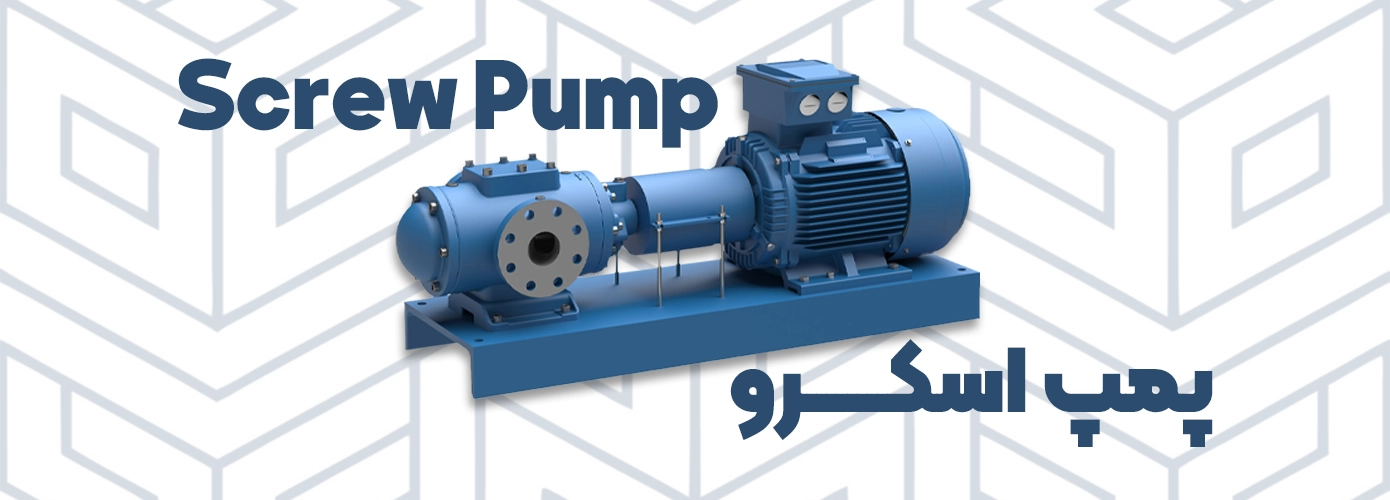

پمپ اسکرو چیست؟
پمپ اسکرو (Screw Pump) یکی از انواع پمپهای جابجایی مثبت است که بهطور ویژه برای انتقال سیالات با ویسکوزیته بالا طراحی شده است. این پمپ با ساختار منحصربهفرد خود، امکان انتقال یکنواخت و بدون ضربان مایع را فراهم میکند و به همین دلیل در بسیاری از صنایع جایگاه ویژهای دارد.
پمپهای اسکرو (Screw Pumps) بسته به تعداد پیچها، نحوه قرارگیری روتورها، و مراحل انتقال سیال در مدلهای مختلفی تولید میشوند. هرکدام از این مدلها ویژگیها و کاربردهای مخصوص به خود را دارند و انتخاب نوع مناسب، نقش مهمی در عملکرد بهینه سیستم خواهد داشت.
انواع پمپ پیچی
در ادامه، رایجترین انواع پمپ پیچی را به همراه مشخصات و کاربردهای آنها معرفی میکنیم:
پمپ تک پیچ (Single Screw Pump یا مونو پمپ)
پمپ تک پیچ که با نام پمپ حفرهای پیشرونده (PC Pump) یا مونو پمپ نیز شناخته میشود، از یک میله مارپیچی (روتور) و یک محفظه لاستیکی ثابت (استاتور) تشکیل شده است. شکل روتور کمی پیچخورده بوده و باعث میشود مایع بهصورت یکنواخت و بدون ضربان به سمت خروجی حرکت کند.
ویژگیها:
- مناسب انتقال سیالات با ویسکوزیته بالا و حاوی ذرات جامد
- ساختار ساده و قابلیت پمپاژ دقیق
- کاربرد فراوان در صنایع غذایی، شیمیایی و فاضلاب
پمپ دو پیچ (Twin Screw Pump)
پمپ دو اسکرو رایجترین نوع برای کاربردهای با دبی و فشار بالا مانند انتقال نفت سنگین در خطوط لوله است. در این مدل، یکی از پیچها به موتور متصل بوده و بهصورت مستقیم نیروی محرکه را دریافت میکند، در حالی که پیچ دوم از طریق چرخدندههای همزمانساز به حرکت درمیآید.
ویژگیها:
- جریان نرم و بدون لرزش
- توانایی انتقال سیالات چند فازی
- مناسب برای صنایع نفت و گاز، پتروشیمی و خطوط لوله
پمپ سه پیچ (Triple Screw Pump)
این مدل از سه پیچ تشکیل شده است؛ یک پیچ مرکزی متصل به منبع تغذیه و دو پیچ جانبی که با چرخش پیچ مرکزی به حرکت درمیآیند (بدون نیاز به چرخدنده زمانبندی).
ویژگیها:
- طراحی فشرده
- مناسب برای سیستمهای روغنکاری، هیدرولیک و کاربردهای با دبی متوسط
- انتقال آرام و پیوسته سیال
پمپ چهار پیچ (Four Screw Pump)
پمپ چهار اسکرو در واقع نوع پیشرفتهای از مدل دو اسکرو است. در این پمپ، هر روتور شامل دو پیچ بوده که در جهت مخالف هم قرار دارند. سیال از دهانه مکش وارد شده، به دو مسیر تقسیم میشود، از دو سمت وارد پمپ میگردد و در مرکز مجدداً به هم میپیوندد.
ویژگیها:
- توزیع یکنواخت جریان
- راندمان بالا در فشارهای زیاد
- کاربرد در صنایع چندفازی، انتقال نفت خام و سیالات سنگین
پمپ پنج پیچ (Five Screw Pump)
ساختار پمپ پنج اسکرو مشابه پمپ سه اسکرو است، اما به جای سه پیچ، پنج پیچ دارد. یک پیچ مرکزی، چهار پیچ دیگر را به حرکت درمیآورد.
ویژگیها:
- مناسب برای روغنهای روان، مایعات با دانسیته متوسط و سیستمهای هیدرولیک
- صدای بسیار کم و عملکرد نرم
- بازده بالا در فشارهای پایین تا متوسط

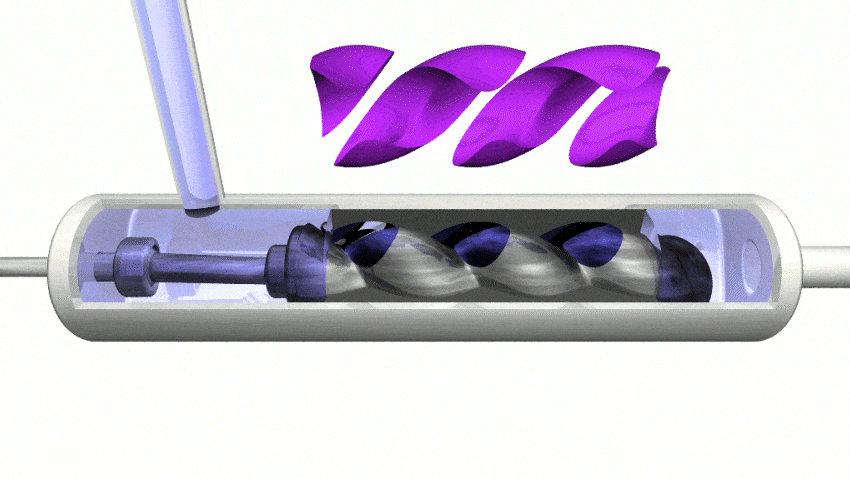

نحوه عملکرد پمپ اسکرو به چه صورت است؟
اسکرو پمپ با استفاده از دو روتور مارپیچی که در جهت مخالف یکدیگر میچرخند کار میکند. این روتورها بهگونهای طراحی شدهاند که هنگام چرخش، بهسمت یکدیگر حرکت میکنند. در نتیجه، گاز یا سیال در فضای بین مارپیچها به دام میافتد. با ادامه چرخش پیچها، حجم این فضای محبوس بهتدریج کاهش مییابد که باعث فشردهسازی سیال و در عین حال حرکت آن بهسمت دهانه تخلیه میشود.
هنگامی که پمپ اسکرو از نوع حفرهای پیشرونده (Progressive Cavity Pump) شروع به کار میکند، انرژی از طریق الکتروموتور به محور محرک منتقل میشود. محور محرک به پیچ اصلی متصل است و آن را به گردش درمیآورد. با چرخش پیچ محرک، پیچهای دیگر نیز بهواسطه درگیری مستقیم با آن شروع به چرخش میکنند.
در اثر این حرکت، یک خلأ نسبی در بخش ورودی پمپ ایجاد میشود. این خلأ باعث میشود که سیال از طریق دریچه ورودی به داخل پمپ کشیده شود. پس از ورود، سیال در فضاهای بین مارپیچها محبوس شده و همراه با چرخش پیچها به جلو هدایت میشود.
همزمان با حرکت سیال در امتداد محور پیچ، حجم فضای محبوس کاهش مییابد و در نتیجه فشار سیال به تدریج افزایش پیدا میکند. زمانی که فشار سیال به میزان مورد نظر رسید، از طریق دریچه خروجی به سمت محل مقصد تخلیه میشود.
در زمان پمپاژ روغن یا سایر سیالات با ویسکوزیته بالا، سطوح پیچها در حین انتقال سیال بهصورت طبیعی روانکاری میشوند؛ به همین دلیل فاصله بین پیچها بسیار کم یا حتی صفر است.
اما هنگام پمپاژ مخلوط آب و گاز، آب یا سایر سیالات سبک، قطعات نباید در تماس مستقیم با یکدیگر قرار گیرند؛ زیرا این تماس باعث سایش سریع و آسیب قطعات میشود. به همین دلیل، استفاده از پمپ سه اسکرو (که در آن یک پیچ، دو پیچ دیگر را بدون چرخدنده زمانبندی به حرکت درمیآورد) برای سیستمهای تأمین آب یا کاربردهای چندفازی توصیه نمیشود.
کاربرد پمپ اسکرو
پمپهای پیچی به دلیل توانایی انتقال سیالات با ویسکوزیته بالا، قابلیت پمپاژ چندفازی (مایع و گاز بهصورت همزمان) و عملکرد پایدار، در طیف وسیعی از صنایع بهکار میروند. مهمترین موارد استفاده عبارتند از:
فرایندهای خلأ و صنعتی
- کورههای خلأ برای لحیمکاری و زینترینگ
- سیستمهای متالورژی و دیگازینگ فولاد
- پمپ خلأ اولیه در پوششدهی شیشههای معماری و پوششهای صنعتی
- احیای پمپهای کرایوژنیک بزرگ
صنایع غذایی و بهداشتی
- خشککردن، بستهبندی و فریزدرایینگ مواد غذایی
- استفاده از پمپهای بدون روغن برای جلوگیری از آلودگی فرآیند
سیستمهای هیدرولیک و روانکاری
- تأمین روغن برای ماشینآلات صنعتی بزرگ
- تغذیه سیستمهای هیدرولیک فشار بالا
- استفاده در آسانسورهای صنعتی و ساختمانی
خطوط انتقال نفت سنگین
- انتقال نفت خام با ویسکوزیته بالا در خطوط لوله
- دبی بالاتر نسبت به پمپهای گریز از مرکز و رفتوبرگشتی
- کاربرد پمپهای بزرگ با موتورهای الکتریکی یا دیزلی
پمپاژ چندفازی (مایع و گاز)
- انتقال همزمان مایع و بخار در صنایع نفت و گاز
- استفاده از پمپ چهار اسکرو به همراه Liquid Boot برای روانکاری و جلوگیری از برگشت جریان
- کاربرد در فرآیندهایی مانند تخلیه چاههای گازی و ذخیرهسازی پروپان
نکات مهم در خرید پمپ اسکرو
برای خرید یک پمپ اسکرو مناسب، توجه به چند عامل کلیدی ضروری است. انتخاب درست نهتنها عملکرد سیستم را بهبود میدهد، بلکه باعث افزایش طول عمر پمپ و کاهش هزینههای نگهداری خواهد شد. در ادامه مهمترین پارامترهایی که باید هنگام خرید مد نظر قرار دهید آورده شده است:
برای انتخاب یک پمپ پیچی مناسب، توجه به چند عامل کلیدی ضروری است:
- نوع سیال: بررسی ویسکوزیته، خورندگی، وجود ذرات جامد و ناخالصیها
- دبی و فشار کاری: تعیین حجم و فشار مورد نیاز برای انتقال سیال
- جنس پمپ: انتخاب متریال سازگار با نوع سیال، فشار و دما
- محل نصب: توجه به شرایط محیطی و نوع کاربری
- نوع پمپ: انتخاب مدل تک، دو یا چند روتور متناسب با کاربرد
- قیمت و خدمات: بررسی برند، کیفیت، گارانتی و خدمات پس از فروش
کارشناسان ما آمادهاند تا با ارائه مشاوره تخصصی رایگان، به شما در انتخاب مناسبترین پمپ اسکرو متناسب با نیازتان از بهترین برندها کمک کنند.
