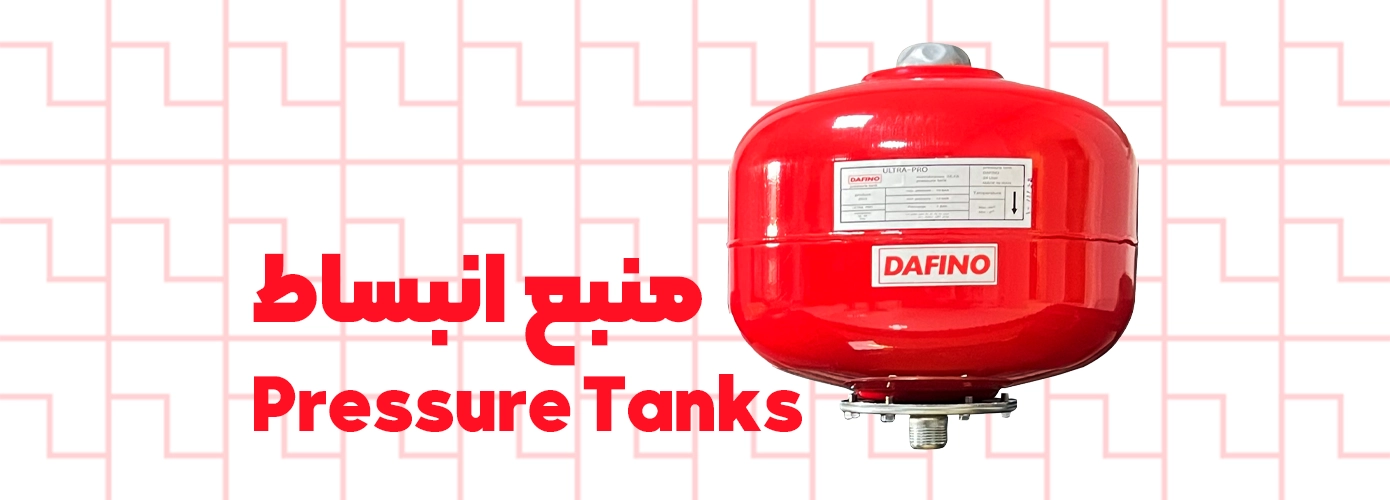

منبع انبساط چیست و چه کاربردی دارد؟
در سیستمهای گرمایشی بسته مانند موتورخانهها و شوفاژخانهها، آب بهعنوان سیال انتقالدهنده حرارت، پس از گرم شدن دچار افزایش حجم میشود. از آنجایی که آب تقریباً تراکمناپذیر است، در صورت عدم کنترل این افزایش حجم، فشار سیستم بالا رفته و میتواند به تجهیزات حساس و گرانقیمت آسیب وارد کند. منبع انبساط که با نامهایی مانند منبع تحت فشار، مخزن پمپ آب و مخزن انبساط نیز شناخته میشود؛ با ایجاد فضایی برای جذب این حجم اضافه، فشار سیستم را متعادل کرده و از بروز خرابی جلوگیری میکند. همچنین میتواند کاهش آب سیستم ناشی از نشتیهای جزئی را تا حدی جبران کند و به طور کلی وظیفه تنظیم فشار و ذخیره آب را بر عهده دارند.
انتخاب و خرید صحیح منبع انبساط علاوه بر افزایش طول عمر پمپ و تجهیزات، باعث کاهش استهلاک، صرفهجویی در مصرف انرژی و عملکرد پایدار سیستم خواهد شد.
انواع منبع انبساط
منابع انبساط به طور کلی به دو دسته اصلی تقسیم میشوند: منبع انبساط باز و منبع انبساط بسته. هر یک از این انواع دارای ساختار، مزایا و محدودیتهای خاص خود هستند که بسته به نوع سیستم گرمایشی یا سرمایشی و نیاز ساختمان، انتخاب میشوند.
۱. منبع انبساط باز
منبع انبساط باز معمولاً در ارتفاع بالاتر از آخرین مبدل حرارتی مانند رادیاتورها یا فنکویلها نصب میشود و مستقیماً با هوای آزاد در تماس است. فشار سیستم در این مدل، توسط ارتفاع ستون آب بین منبع و دیگ تأمین میشود و آب به صورت طبیعی در کل سیستم گردش میکند.
مزایا:
- ساختار ساده و ایمن در برابر فشار بیش از حد
- قیمت پایینتر نسبت به منابع بسته
- ضریب اطمینان بالا و هزینه نگهداری کم
معایب:
- احتمال اتلاف انرژی به دلیل تماس با هوای سرد
- تبخیر آب و نیاز به شارژ مداوم
- احتمال خوردگی و ورود اکسیژن به سیستم
اجزای کلیدی:
فلوتر یا شناور منبع تحت فشار برای کنترل سطح آب داخل مخزن
با نصب این منبع در ارتفاع مناسب، فشار آب در کل سیستم بهتر توزیع شده و عملکرد سیستم گرمایشی بهینه میشود.
۲. منبع انبساط بسته
منبع انبساط بسته که به آن تیوپی یا منبع انبساط دیافراگمی نیز گفته میشود، یک مخزن فلزی است که توسط تیوپ یا دیافراگم لاستیکی به دو بخش تقسیم میشود: یک بخش شامل گاز (معمولاً هوا یا نیتروژن) و بخش دیگر متصل به آب سیستم گرمایشی. با افزایش حجم آب، دیافراگم فشرده شده و فشار سیستم را تنظیم میکند.
مزایا:
- عدم اتلاف حرارت و تبخیر آب
- کاهش رسوبگذاری و خوردگی
- امکان نصب در هر نقطهای از موتورخانه بدون نیاز به ارتفاع بالا
- فضای کمتر اشغال میشود و فشار سیستم قابل تنظیم است
معایب:
- قیمت بالاتر نسبت به نوع باز
- نیاز به کنترل و تنظیم فشار گاز داخل مخزن
- احتمال آسیب به تیوپ لاستیکی و ایجاد حباب هوا در سیستم
اجزای کلیدی: تیوپ یا دیافراگم قلب این سیستم است و کیفیت آن تاثیر مستقیم بر طول عمر و عملکرد منبع دارد. این نوع منابع برای سیستمهای پکیج دیواری، موتورخانه و پمپ آب خانگی کاربرد فراوان دارند.
نحوه عملکرد مخزن تحت فشار
منبع تحت فشار نقش بسیار مهمی در سیستمهای آبرسانی و گرمایشی ساختمانها ایفا میکند. عملکرد آن به این صورت است که مقداری آب درون مخزن ذخیره میشود و با باز شدن شیر آب توسط مصرفکننده، آب با فشار تنظیم شده وارد لولهها و تجهیزات ساختمان میگردد. این فرآیند تا زمانی که آب مخزن موجود باشد ادامه دارد.
پس از اتمام آب ذخیره شده، پمپ آب خانگی به صورت خودکار روشن میشود و در صورتی که شیر باز باشد، آب را با فشار مناسب به شیر منتقل میکند. اگر مصرفکننده شیر را قبل از اتمام آب ببندد، پمپ روشن نخواهد شد و آب به داخل مخزن بازمیگردد تا دوباره پر شود. به این ترتیب، مخزن انبساط از روشن و خاموش شدن مکرر پمپ جلوگیری کرده و طول عمر آن را افزایش میدهد.
قیمت منبع انبساط
قیمت مخزن تحت فشار به عوامل متعددی بستگی دارد و انتخاب صحیح محصول علاوه بر کارایی، بر بودجه پروژه نیز تاثیرگذار است. مهمترین عوامل تعیینکننده قیمت مخزن انبساط عبارتند از:
- نوع منبع: مخزن تحت فشار بسته معمولاً قیمت بالاتری نسبت به مخزن تحت فشار باز دارند.
- ظرفیت (لیتر): با افزایش حجم مخزن، قیمت نیز افزایش مییابد. برای مثال، قیمت منبع انبساط ۶۰ لیتری کمتر از منبع ۱۰۰ لیتری است.
- جنس و کیفیت ساخت: ضخامت ورق، جنس پوسته (فلز یا پلاستیک فشرده) و کیفیت ساخت قطعات داخلی مانند تیوب و فلنج، روی قیمت نهایی تاثیر دارد.
- برند سازنده: برندهای معتبر با کیفیت بالاتر معمولاً قیمت بیشتری دارند. در آتور صنعت مخزن های تحت فشار از برندهای معتبر بازار موجود است که لیست آنها در همین صفحه موجود است.
- ویژگیهای فنی و کاربردی: نوع سیستم پمپاژ یا گرمایشی، تعداد طبقات ساختمان، متراژ و تعداد ساکنین، عواملی هستند که در تعیین ظرفیت مناسب و در نتیجه قیمت محصول نقش دارند. به طور مثال، برای یک ساختمان یکطبقه معمولاً استفاده از منبع تحت فشار ۲۴ لیتری رایج و اقتصادی است، در حالی که ساختمانهای بزرگتر و سیستمهای پمپاژ پیچیدهتر، نیازمند منابع با ظرفیت بالاتر و قیمت بالاتر خواهند بود.
با توجه به این فاکتورها، انتخاب منبع انبساط پمپ مناسب با توجه به نیاز سیستم و بودجه، علاوه بر صرفهجویی در هزینهها، باعث افزایش طول عمر تجهیزات و کارایی بهینه سیستم خواهد شد.
انواع منبع انبساط با ظرفیتهای متفاوت در آتورصنعت موجود است که برای استعلام قیمت و ثبت سفارشات خود از طریق چت انلاین یا تماس با کارشناسان ما اقدام کنید.
