پوسته پمپ در ظاهر ممکن است قطعه‌ای ساده به نظر برسد؛ اما در واقع نقشی بسیار تعیین‌کننده در عملکرد، بازده و دوام پمپ ایفا می‌کند. انواع پوسته پمپ سانتریفیوژ وجود دارد که علاوه‌بر شکل‌دهی به ساختار کلی پمپ، در کنترل فشار، هدایت جریان و کاهش تلفات انرژی نیز تاثیرگذار هستند.
در این مقاله تلاش شده است تا به شکلی جامع و قابل‌فهم، انواع پوسته پمپ سانتریفیوژ از نظر طراحی، ساختار و جنس مواد بررسی شوند. محتوای پیش‌رو می‌تواند راهنمایی مفید برای انتخاب آگاهانه پوسته مناسب به‌ویژه در کاربردهای صنعتی و تخصصی باشد. پیشنهاد می‌کنیم برای آشنایی دقیق‌تر با این بخش حیاتی از پمپ‌های سانتریفیوژ، مطالعه مقاله را ادامه دهید.

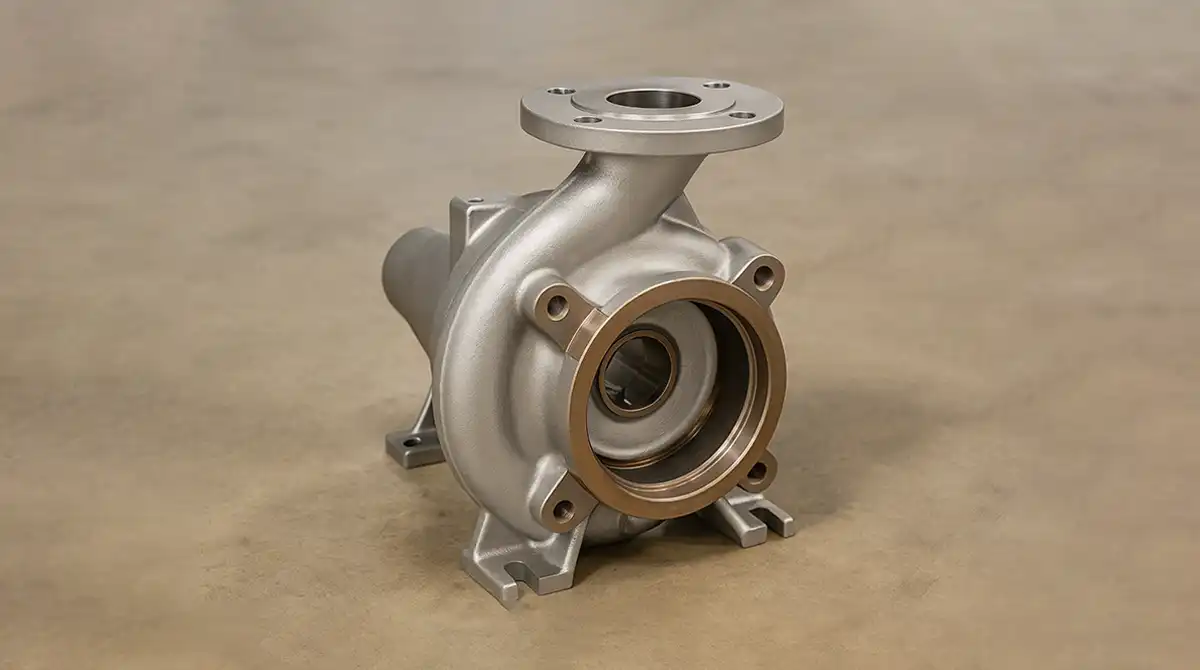

پوسته پمپ چیست و چه نقشی در عملکرد دارد؟
پوسته پمپ که در متون تخصصی با عنوان Casing شناخته می‌شود، در واقع بدنه اصلی پمپ است که وظیفه دارد سیال را در مسیر مشخص هدایت کند و از اجزای داخلی مانند پروانه محافظت نماید. این قطعه مانند ستون فقرات در سیستم پمپاژ عمل می‌کند؛ هم ساختار را نگه می‌دارد، هم فشار را مهار کرده و از نشت سیال جلوگیری می‌کند.
یکی از نقش‌های مهم پوسته، تبدیل انرژی تولید شده توسط پروانه به فشار مفید برای حرکت سیال است. در نتیجه انتخاب نوع casing باید با توجه به شرایط عملکردی پمپ، مانند دبی و فشار مورد نیاز انجام شود. برای مثال در کاربردهایی که نیاز به طراحی پوسته پمپ برای دبی بالا وجود دارد، نوع خاصی از casing مورد استفاده قرار می‌گیرد که بتواند جریان زیاد را بدون افت راندمان مدیریت کند.
انواع پوسته پمپ سانتریفیوژ از نظر طراحی، جنس و ساختار تفاوت‌هایی دارند که هرکدام برای شرایط عملیاتی خاصی مناسب هستند. اگر مایلید با ساختار کلی این پمپ‌ها و نحوه عملکردشان بیشتر آشنا شوید،
انواع casing پمپ سانتریفیوژ از نظر طراحی مکانیکی
طراحی مکانیکی casing پمپ سانتریفیوژ نقشی اساسی در عملکرد بهینه آن دارد. این طراحی باید بتواند فشار داخلی را به‌درستی مهار و جریان سیال را هدایت کند و از تلفات انرژی جلوگیری نماید. بر همین اساس casingها در دو گروه اصلی طبقه‌بندی می‌شوند: Volute و Diffuser.
- پوسته Volute (حلزونی): طراحی مارپیچی این نوع casing به‌گونه‌ای است که سرعت سیال کاهش یافته و فشار آن افزایش پیدا می‌کند. این نوع در بسیاری از کاربردهای عمومی مانند تاسیسات آبرسانی یا پمپ‌های صنعتی مورد استفاده قرار می‌گیرد.
- پوسته Diffuser (پخش‌کننده): در این نوع پوسته، پره‌های ثابت اطراف پروانه نصب می‌شوند تا جریان سیال را به‌صورت یکنواخت کاهش و فشار را افزایش دهند. پوسته دیفیوزر معمولاً در پمپ‌های چندمرحله‌ای و در صنایعی مانند نفت و انرژی کاربرد دارد.
هر یک از این طراحی‌ها بسته به شرایط عملیاتی، ویژگی‌های منحصربه‌فردی دارند. انتخاب صحیح میان این دو به پارامترهایی چون فشار، دبی و بازده مورد انتظار بستگی دارد.

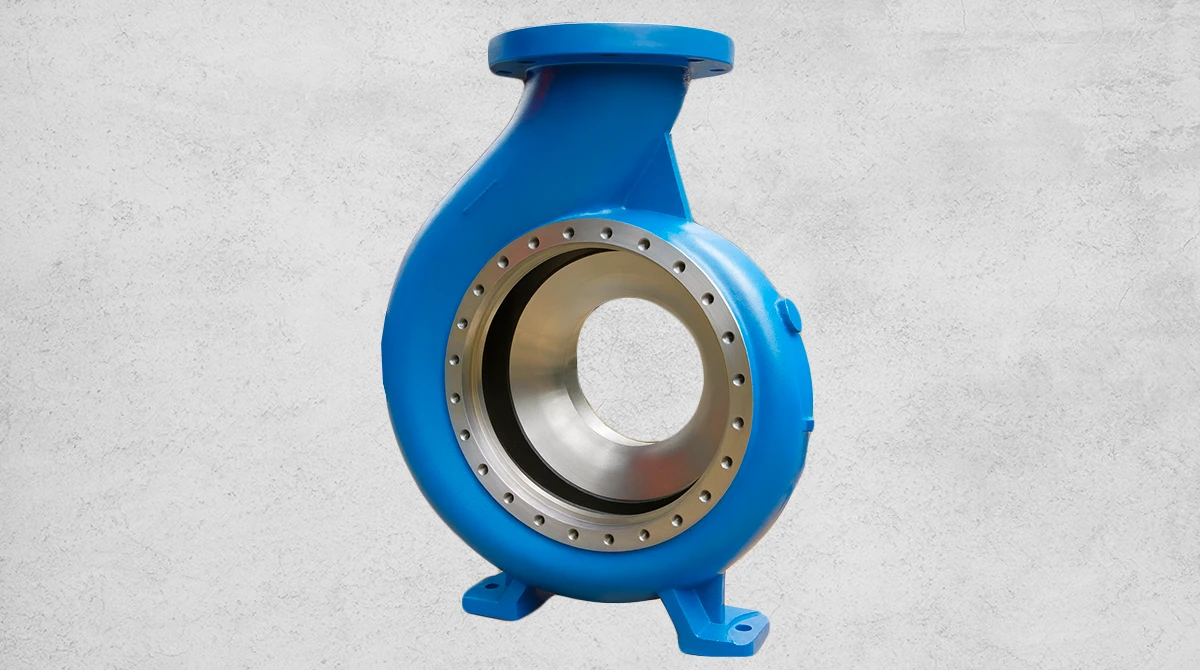

پوسته Volute (حلزونی)
پوسته حلزونی یا Volute casing یکی از رایج‌ترین انواع طراحی در پمپ‌های سانتریفیوژ است. در این نوع casing، سیال پس از عبور از پروانه وارد مسیری مارپیچی می‌شود که به‌تدریج قطر آن افزایش می‌یابد. این ساختار باعث می‌شود سرعت سیال کاهش و به جای آن، فشار افزایش یابد؛ موضوعی که نقش مهمی در کاهش تلفات انرژی دارد.
یکی از کاربردهای رایج این نوع پوسته، در سیستم‌های آبرسانی شهری و تأسیسات صنعتی است که نیاز به دبی بالا و فشار متوسط دارند. بسته به نیاز، طراحی می‌تواند به‌صورت پوسته تک مارپیچ و دو مارپیچ انجام شود که هر کدام مزایا و ویژگی‌های خاص خود را دارند.
به‌دلیل همین مزایا پوسته مارپیچی پمپ معمولاً انتخاب اول در بسیاری از پروژه‌های عمومی و صنعتی است. اگر علاقه‌مند هستید تا به‌صورت کامل با ساختار، کاربردها و نحوه انتخاب این نوع casing آشنا شوید، پیشنهاد می‌کنیم مقاله‌ی معرفی کامل پمپ حلزونی و نحوه انتخاب آن را مطالعه کنید. این اطلاعات به درک بهتر شما از انواع پوسته پمپ سانتریفیوژ کمک خواهد کرد.
پوسته Diffuser (پخش‌کننده)
پوسته دیفیوزر نوعی طراحی در پمپ‌های سانتریفیوژ است که با استفاده از پره‌های ثابت اطراف پروانه به کاهش سرعت سیال و در عین حال افزایش فشار آن کمک می‌کند. این فرآیند باعث بهبود بازدهی پمپ می‌شود و برای سیستم‌هایی که به فشار بالا نیاز دارند، بسیار مناسب است.
در مقایسه با پوسته‌های حلزونی، عملکرد دیفیوزرها یکنواخت‌تر و با کنترل بهتری روی توزیع جریان همراه است. این نوع پوسته پمپ بیشتر در پمپ‌های چندمرحله‌ای استفاده می‌شود؛ جایی که افزایش تدریجی فشار اهمیت بالایی دارد.
یکی از کاربردهای رایج این طراحی در صنایع نفت و نیروگاه‌های بخار است که در آن‌ها انتقال سیالات با فشار بالا و راندمان بالا اهمیت دارد. این نوع طراحی یکی از موثرترین روش‌ها در میان انواع پوسته پمپ سانتریفیوژ برای دستیابی به عملکرد پایدار و مطمئن است.
پوسته شعاعی و محوری
یکی از روش‌های رایج برای دسته‌بندی پوسته پمپ‌ها، بررسی جهت خروج جریان سیال نسبت به پوسته است. در این میان، پمپ‌هایی با جریان شعاعی، سیال را به‌صورت عمود بر محور پمپ تخلیه می‌کنند؛ در حالی‌که در پمپ‌های جریان محوری، خروج سیال در امتداد محور انجام می‌شود.
این تفاوت در ساختار، کاربرد آن‌ها را نیز متفاوت می‌کند. پمپ‌های شعاعی معمولاً برای فشار بالا و دبی کم مناسب‌اند و بیشتر در پالایشگاه‌ها یا نیروگاه‌ها مورد استفاده قرار می‌گیرند. در مقابل، پمپ‌های محوری گزینه‌ای مناسب برای دبی بالا و فشار پایین هستند؛ مثل آنچه در سیستم‌های خنک‌کننده صنعتی مشاهده می‌شود.
اگر بخواهیم تفاوت پوسته حلزونی و شعاعی را بهتر درک کنیم، باید توجه داشت که طراحی مارپیچی حلزونی با هدایت تدریجی جریان، تفاوت عملکردی مهمی با الگوی خروجی شعاعی دارد. شناخت این تفاوت‌ها کمک می‌کند تا از میان انواع پوسته پمپ سانتریفیوژ، گزینه‌ای متناسب با نیاز صنعتی انتخاب شود.

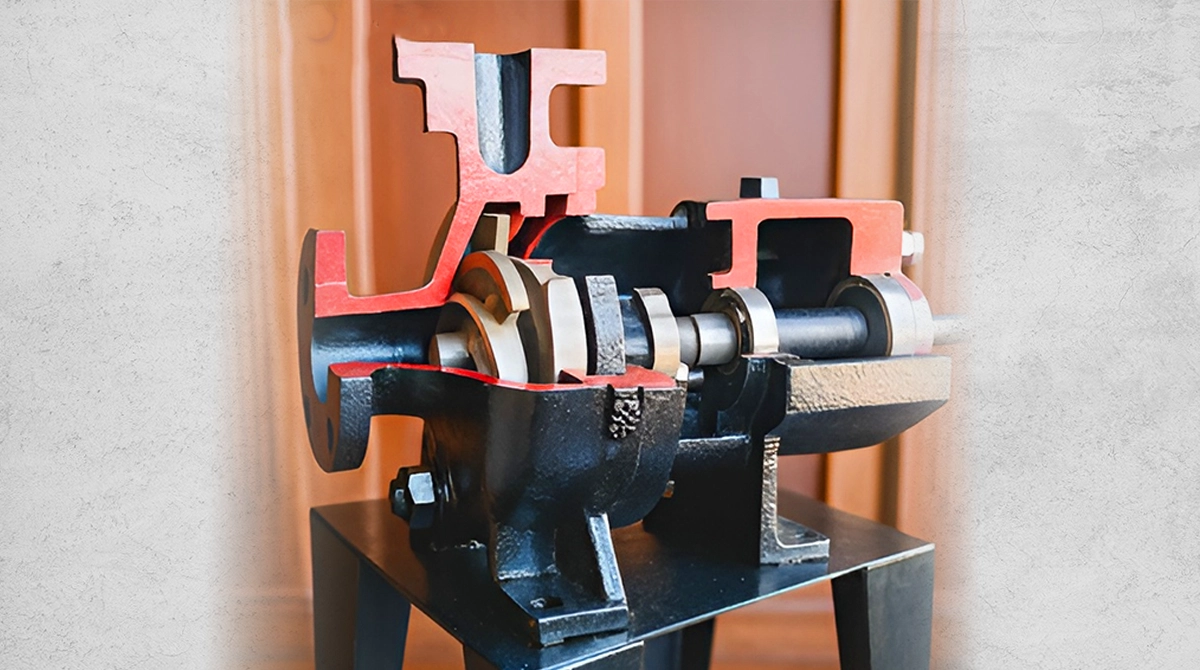

دسته‌بندی casing از نظر ساختار و مونتاژ
ساختار casingها را می‌توان بر اساس نحوه مونتاژ به دو دسته اصلی تقسیم کرد: Split casing و Non-split casing. در مدل Split، پوسته از دو بخش تشکیل شده که باز و بسته شدن آن به‌ویژه برای تعمیرات دوره‌ای ساده‌تر است. در مقابل، casingهای Non-split (یکپارچه) معمولاً از یک قطعه ساخته می‌شوند و نیاز به جداسازی کامل پمپ برای دسترسی به اجزای داخلی دارند.
این تفاوت در طراحی مستقیماً بر نگهداری، زمان توقف عملیات و حتی ایمنی عملکرد تأثیر می‌گذارد. برای مثال در ایستگاه‌های پمپاژ شهری که دسترسی سریع اهمیت دارد، معمولاً از Split casing استفاده می‌شود.
در میان انواع پوسته پمپ سانتریفیوژ، انتخاب میان این دو نوع ساختار، بستگی مستقیمی به شرایط کاری، فضای نصب و سطح دسترسی فنی دارد.
بررسی طراحی Split casing
طراحی Split casing به‌گونه‌ای است که بدنه پمپ به دو بخش مجزا تقسیم می‌شود؛ این تقسیم‌بندی می‌تواند به‌صورت افقی (Horizontal split) یا عمودی (Vertical split) انجام گیرد. مزیت اصلی این ساختار دسترسی سریع و آسان به اجزای داخلی پمپ است که فرآیندهای تعمیر و نگهداری را ساده‌تر می‌کند.
در نوع افقی، نیمه بالایی casing باز شده و اجزای داخلی بدون نیاز به جداسازی کامل پمپ بررسی می‌شوند. نوع عمودی نیز در کاربردهایی با فضای محدود یا الزامات خاص مورد استفاده قرار می‌گیرد. هرچند این طراحی فضای بیشتری اشغال می‌کند و برای فشارهای خیلی بالا گزینه‌ی اول نیست.
مدل‌های Split casing در بین انواع پوسته پمپ سانتریفیوژ، بیشتر در پروژه‌هایی توصیه می‌شوند که توقف خط تولید پرهزینه است و نیاز به تعمیرات سریع وجود دارد.
انواع casing از نظر متریال ساخت
جنس casing پمپ تاثیر مستقیمی بر دوام، ایمنی و کارایی آن دارد. انتخاب متریال مناسب باید بر اساس نوع سیال، فشار کاری، دما و شرایط محیطی انجام شود. در ادامه به رایج‌ترین متریال‌ها در ساخت casing پمپ اشاره می‌کنیم:
- چدن (Cast Iron): مقاوم در برابر سایش و قیمت مناسب. مناسب برای آب‌های تمیز، سیستم‌های آبرسانی و مصارف عمومی. در برابر مواد شیمیایی خورنده مقاوم نیست.
- فولاد ضد زنگ (Stainless Steel): مقاوم در برابر خوردگی و دماهای بالا. کاربرد در صنایع دارویی، غذایی و شیمیایی. هزینه بالاتر دارد؛ اما طول عمر زیادی فراهم می‌کند.
- آلومینیوم: سبک و با هدایت حرارتی بالا، بیشتر در پمپ‌های کوچک و قابل‌حمل به کار می‌رود. در برابر سایش و فشار بالا مقاومت کمتری دارد.
- کامپوزیت‌ها: ترکیب مواد پلیمری با الیاف تقویتی. سبک، مقاوم در برابر خوردگی و مناسب برای سیالات خاص یا محیط‌های خورنده.
در انتخاب میان انواع پوسته پمپ سانتریفیوژ، شناخت خواص متریال‌ها کمک می‌کند تا گزینه‌ای مناسب با شرایط پروژه انتخاب شود. جدول زیر مقایسه‌ای خلاصه از ویژگی‌های این متریال‌ها ارائه می‌دهد:
| متریال | مقاومت به خوردگی | مقاومت فشاری | وزن | کاربرد پیشنهادی |
| چدن | کم | بالا | زیاد | مصارف عمومی، آبرسانی |
| فولاد ضد زنگ | بسیار بالا | بالا | متوسط | صنایع حساس و شیمیایی |
| آلومینیوم | متوسط | کم | کم | پمپ‌های سبک و قابل‌حمل |
| کامپوزیت | بالا | متوسط | کم | محیط‌های خورنده، مواد خاص |
چدنی
چدن یکی از پرکاربردترین متریال‌ها در ساخت casing پمپ‌ها است به‌ویژه در کاربردهای عمومی مانند سیستم‌های آبرسانی، تهویه مطبوع و انتقال آب‌های تمیز. این جنس به دلیل مقاومت خوب در برابر سایش و قیمت اقتصادی، گزینه‌ای مقرون‌به‌صرفه برای پروژه‌های غیر خورنده محسوب می‌شود.
با این حال casing چدنی در برابر مواد شیمیایی خورنده یا محیط‌های با دمای بسیار بالا مقاومت محدودی دارد و در چنین شرایطی بهتر است از متریال‌های جایگزین استفاده شود.
casing چدنی در میان انواع پوسته پمپ سانتریفیوژ، معمولاً برای فضاهایی مانند ایستگاه‌های پمپاژ شهری، آبیاری کشاورزی و تأسیسات ساختمانی انتخاب می‌شود.

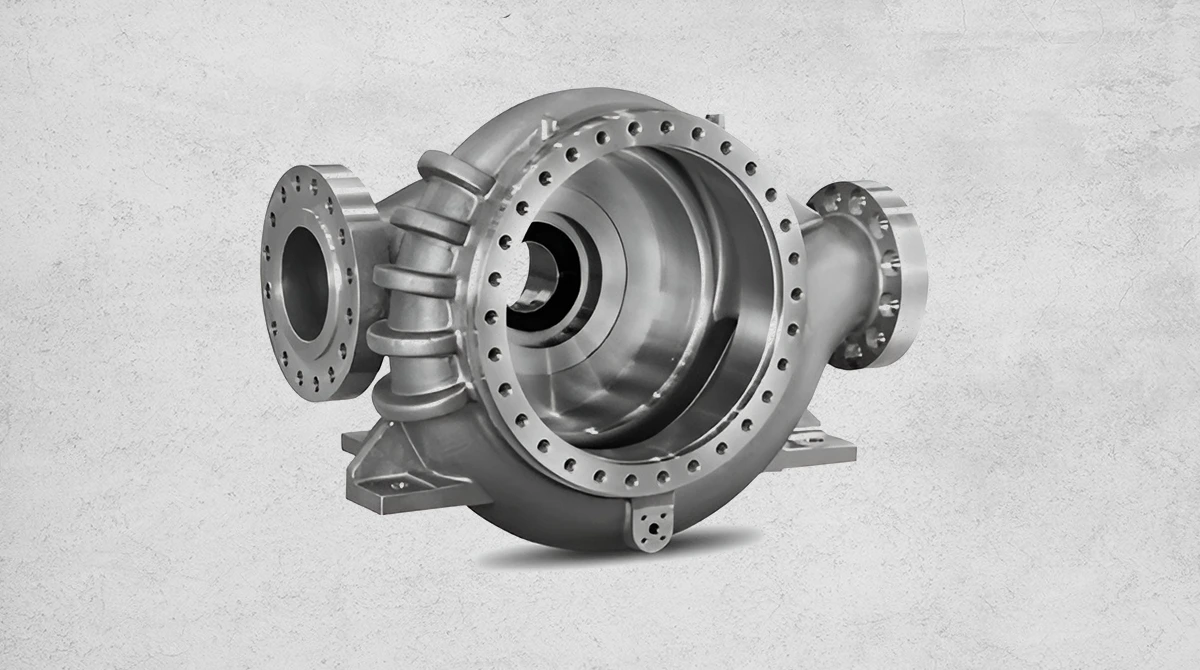

فولادی و استنلس استیل
فولاد ضدزنگ یکی از گزینه‌های پرکاربرد در ساخت casing پمپ برای صنایع بهداشتی، دارویی و شیمیایی است. این متریال به دلیل مقاومت بالا در برابر خوردگی، دوام مکانیکی مناسب و قابلیت شست‌وشوی آسان، در محیط‌هایی مانند کارخانه‌های تولید مواد غذایی و بیمارستان‌ها بسیار استفاده می‌شود. البته هزینه ساخت این casing بالاتر است و بررسی توجیه اقتصادی آن در پروژه‌های صنعتی ضروری است. مدل استنلس استیل برای شرایط حساس توصیه می‌شود.
مقایسه casing از نظر راندمان و عملکرد
راندمان هیدرولیکی casing تا حد زیادی به طراحی آن بستگی دارد. پوسته‌های Volute در کاربردهای با دبی بالا عملکرد بهتری دارند، در حالی که casingهای Diffuser برای پمپ‌های چندمرحله‌ای و افزایش تدریجی فشار مناسب‌تر هستند. همچنین تطبیق‌پذیری با پروانه‌های مختلف و نحوه هدایت جریان در آن‌ها، بر میزان بازدهی کلی تاثیرگذار است. برای انتخاب مناسب میان انواع پوسته پمپ سانتریفیوژ، شناخت دقیق این تفاوت‌ها ضروری است؛ چه برای مهندسان تازه‌کار، چه متخصصان با سابقه.
انتخاب casing مناسب برای کاربردهای خاص
انتخاب نوع casing باید بر اساس شرایط عملیاتی هر پروژه انجام شود. عواملی مانند فشار کاری، دمای سیال، خورندگی محیط، نیاز به تعمیرات سریع و محدودیت‌های فضایی نقش تعیین‌کننده‌ای دارند. مثلاً:
- در نیروگاه‌ها از casingهای شعاعی و مقاوم به دمای بالا استفاده می‌شود.
- در تصفیه‌خانه‌ها، نوع چدنی با دسترسی آسان برای نگهداری مناسب‌تر است.
- در صنایع نفت و گاز، casingهای فولادی مقاوم به خوردگی اولویت دارند.
شناخت دقیق این عوامل به انتخاب صحیح از میان انواع پوسته پمپ سانتریفیوژ کمک می‌کند و از بروز هزینه‌های پنهان و توقف‌های غیرمنتظره در آینده جلوگیری خواهد کرد.
انتخاب casing در صنایع غذایی و دارویی
در صنایع حساس مانند غذا و دارو، انتخاب casing اهمیت بالایی دارد. جنس پوسته پمپ سانتریفیوژ در این کاربردها باید از استیل ضد زنگ (Stainless Steel) باشد تا در برابر خوردگی مقاوم بوده و امکان شستشو و استریل‌کردن کامل را فراهم کند. طراحی باید به گونه‌ای باشد که از تجمع آلودگی و ایجاد آلودگی متقاطع جلوگیری کند. رعایت استانداردهایی مانند FDA و EHEDG نیز ضروری است تا سلامت فرآیند تولید تضمین شود. این الزامات بخشی جدایی‌ناپذیر از انتخاب پمپ در این صنایع هستند.
انتخاب casing در صنایع نفت و گاز
در صنعت نفت و گاز، شرایط عملیاتی بسیار سخت‌گیرانه است؛ پمپ‌ها باید با فشار بالا، دمای زیاد و سیالات خورنده مقابله کنند. در چنین محیطی، استفاده از casingهای مستحکم مانند فولادهای آلیاژی یا طراحی‌های مقاومی مثل Split casing رایج است. این casingها به‌گونه‌ای ساخته می‌شوند که هم در برابر خوردگی مقاومت بالایی داشته باشند و هم در زمان بازرسی و تعمیرات، دسترسی آسان‌تری فراهم کنند. در میان انواع پوسته پمپ سانتریفیوژ، مدل‌هایی که برای تحمل شرایط سخت طراحی شده‌اند، نقش حیاتی در حفظ ایمنی و پایداری عملکرد تجهیزات دارند.
تاثیر طراحی casing بر نویز و ارتعاش پمپ
طراحی casing نقش مهمی در کاهش یا افزایش نویز و ارتعاش پمپ دارد. عواملی مانند ضخامت دیواره پوسته، هندسه داخلی casing و نحوه اتصال آن به شاسی، در عملکرد آرام پمپ مؤثرند. casingهای ضخیم‌تر و با طراحی مهندسی‌شده، انتقال لرزش به بدنه را کاهش می‌دهند. رعایت استانداردهایی مانند ISO 10816 یا API 610 نیز برای کنترل ارتعاش و صدای مجاز در پمپ‌ها ضروری است و انتخاب بهینه را برای بهره‌برداران ممکن می‌سازد.
تاثیر casing بر نگهداری و تعمیرات پمپ
ساختار casing می‌تواند نگهداری پمپ را به‌مراتب ساده‌تر یا پیچیده‌تر کند. در میان انواع پوسته پمپ سانتریفیوژ، مدل‌های قابل جداسازی (Split casing) این امکان را فراهم می‌کنند که بدون باز کردن کامل خطوط لوله به اجزای داخلی دسترسی داشته باشید. این موضوع باعث کاهش زمان توقف خط تولید و صرفه‌جویی در هزینه‌های تعمیراتی می‌شود.
برای مثال در ایستگاه‌های پمپاژ شهری یا صنایع با عملیات پیوسته، استفاده از Split casing رایج‌تر است. هنگام انتخاب casing باید به خدمات پس از نصب، نیازهای تعمیرات دوره‌ای و شرایط عملیاتی توجه ویژه داشت تا بهره‌برداری بلندمدت با حداقل اختلال انجام شود.
استانداردهای بین‌المللی مرتبط با casing پمپ
طراحی و ساخت casing پمپ‌ها باید مطابق با استانداردهای بین‌المللی باشد تا ایمنی، دوام و عملکرد مطلوب سیستم تضمین شود. از مهم‌ترین این استانداردها می‌توان به موارد زیر اشاره کرد:
- API 610: مربوط به پمپ‌های مورد استفاده در صنایع نفت، گاز و پتروشیمی. بر طراحی مقاوم در شرایط سخت تمرکز دارد.
- ISO 5199: استاندارد عمومی برای پمپ‌های سانتریفیوژ صنعتی با تمرکز بر عملکرد و قابلیت تعمیرپذیری.
- ASME B73.1: ویژه پمپ‌های شیمیایی افقی تک‌مرحله‌ای، رایج در صنایع فرآیندی.
رعایت این الزامات به‌ویژه در انتخاب بین انواع پوسته پمپ سانتریفیوژ، نقشی اساسی در کاهش ریسک‌های عملیاتی دارد. برای بررسی بهتر نگهداری و الزامات خدمات پس از نصب، مطالعه مقاله‌ی تعمیر و نگهداری پمپ سانتریفیوژ نیز توصیه می‌شود.
انتخاب صحیح پوسته پمپ؛ قدمی کلیدی برای بهره‌وری بلندمدت
انتخاب درست casing به‌معنای تضمین عملکرد پایدار، کاهش هزینه‌های تعمیرات و افزایش طول عمر پمپ است. در این مسیر نکات کلیدی زیر را به‌خاطر بسپارید:
- شرایط سیال (خورنده، دما، فشار)
- محیط نصب و محدودیت فضایی
- نوع کاربری (عمومی، صنعتی، بهداشتی)
- قابلیت نگهداری و دسترسی سریع
شناخت انواع پوسته پمپ سانتریفیوژ و مقایسه ویژگی‌های آن‌ها به شما کمک می‌کند تصمیمی هوشمندانه بگیرید.
اگر هنوز در انتخاب مطمئن نیستید، تیم فنی آتور صنعت آماده ارائه مشاوره تخصصی است. در انتهای همین صفحه، فرم درخواست مشاوره را تکمیل کنید یا با ما تماس بگیرید. کارشناسان ما بین ساعت ۸ تا ۱۷ با شما تماس می‌گیرند و راه‌حل مناسب را پیشنهاد خواهند داد.
سوالات متداول
۱. انواع پوسته پمپ سانتریفیوژ شامل چه مدل‌هایی هستند؟
به‌طور کلی شامل مدل‌های حلزونی (Volute)، پخش‌کننده (Diffuser)، شعاعی، محوری، Split casing و پوسته‌های یکپارچه می‌شوند.
۲. کدام نوع از انواع پوسته پمپ سانتریفیوژ برای صنایع غذایی مناسب است؟
در صنایع غذایی، casing از جنس استنلس استیل با طراحی بهداشتی استفاده می‌شود تا شست‌وشو و استریل کردن آسان باشد و از آلودگی جلوگیری شود.
۳. آیا انتخاب نادرست casing بر عمر مفید پمپ تاثیر دارد؟
بله؛ انتخاب نادرست از میان انواع پوسته پمپ سانتریفیوژ می‌تواند منجر به سایش سریع، افزایش لرزش و هزینه‌های تعمیراتی بالا شود.
۴. تفاوت اصلی بین پوسته Split و یکپارچه در چیست؟
در انواع پوسته پمپ سانتریفیوژ، مدل Split casing امکان دسترسی سریع برای تعمیرات را فراهم می‌کند، در حالی که مدل‌های یکپارچه ساختار فشرده‌تری دارند؛ اما نگهداری آن‌ها دشوارتر است.
