در بسیاری از پروژه‌های صنعتی، انتقال مؤثر سیالات یک نیاز فنی و بخشی از قلب تپنده فرآیند تولید و بهره‌برداری است. در این میان، تجهیزی مانند پمپ حلزونی به‌دلیل طراحی خاص و عملکرد قابل‌اعتماد، جایگاه ویژه‌ای در میان انواع پمپ‌ها دارد.
اما واقعاً پمپ حلزونی چیست و چرا تا این اندازه مورد توجه متخصصان و مهندسان قرار گرفته است؟ در این مقاله قصد داریم با زبانی ساده اما دقیق این پمپ را از جنبه‌های مختلف بررسی کنیم؛ از ساختار فنی و اصول عملکرد گرفته تا کاربردهای رایج و نکاتی که در زمان انتخاب نباید از آن‌ها غافل شد. اگر به دنبال تصمیم‌گیری آگاهانه در این زمینه هستید، ادامه این مطلب می‌تواند نقطه شروع مناسبی باشد.
تاریخچه پمپ حلزونی و تحولات آن
نخستین نمونه‌های ابتدایی از انتقال سیالات به‌کمک نیروی گریز از مرکز به قرن هفدهم میلادی بازمی‌گردد. اما نقطه عطف در توسعه پمپ سانتریفیوژ و در ادامه پمپ حلزونی، در اوایل قرن بیستم شکل گرفت؛ زمانی‌که شرکت‌هایی مانند Worthington و Allweiler شروع به طراحی نسخه‌های صنعتی و دقیق‌تری از این پمپ‌ها کردند. با گذر زمان، طراحی حلزونی شکل پوسته و بهینه‌سازی مسیر جریان، باعث افزایش بازدهی و کاهش اتلاف انرژی شد. ورود مواد مقاوم‌تر به فرآیند ساخت نیز امکان استفاده از این پمپ‌ها را در صنایع حساس‌تری فراهم کرد. سیر تحول پمپ‌های حلزونی، گواهی بر نیاز مداوم صنایع به انتقال پایدار، ایمن و مطمئن سیالات است.
جهت اطلاعات بیشتر مقاله راهنمای انتخاب پمپ های گریز از مرکز را مطالعه کنید.

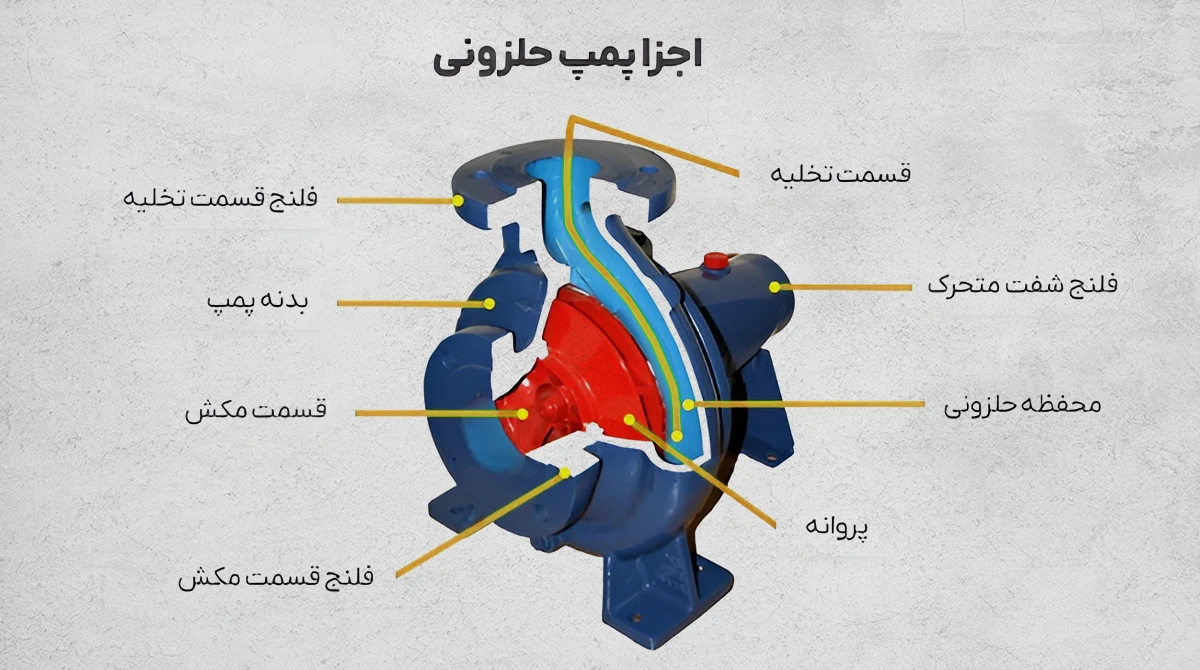

ساختار کلی پمپ حلزونی
برای درک بهتر عملکرد این تجهیز، لازم است ابتدا با اجزای اصلی آن آشنا شویم. ساختار پمپ حلزونی شامل چند بخش کلیدی است:
- بدنه (محفظه حلزونی): بخش خارجی پمپ که مسیر حرکت سیال را هدایت می‌کند و از جنس چدن، فولاد یا آلیاژهای مقاوم ساخته می‌شود.
- روتور (پروانه): قطعه‌ای چرخان که با ایجاد نیروی گریز از مرکز، سیال را از مرکز به اطراف هدایت می‌کند.
- سیستم مهر و موم: برای جلوگیری از نشتی و حفظ فشار داخلی پمپ به‌کار می‌رود و معمولاً به‌صورت مکانیکی یا با آب‌بندی خاص طراحی می‌شود.
تعامل هماهنگ این اجزا، عملکرد دقیق و پیوسته پمپ را ممکن می‌سازد. اگر به بررسی دقیق‌تر اجزای مشابه در دیگر تجهیزات علاقه‌مند هستید، پیشنهاد می‌کنیم مقاله مرتبط با تجهیزات صنعتی مورد استفاده در ساختمان‌سازی را نیز مطالعه بفرمایید.
بدنه پمپ و مواد سازنده
بدنه پمپ حلزونی معمولاً از موادی مانند چدن، فولاد ضدزنگ یا پلاستیک صنعتی ساخته می‌شود.
- چدن: مقاومت بالا و قیمت مناسبی دارد؛ اما در برابر خوردگی ضعیف است.
- فولاد ضد زنگ: در برابر خوردگی و فشار مقاوم است و برای سیالات خورنده مناسب‌تر است.
- پلاستیک مهندسی: وزن کم دارد و در محیط‌های با مواد شیمیایی سبک کاربرد دارد.
انتخاب صحیح جنس بدنه نقش مهمی در طول عمر پمپ و مقاومت آن در برابر سایش و خوردگی ایفا می‌کند.
روتور و نقش آن در عملکرد
قطعه‌ای کلیدی در پمپ حلزونی «روتور» یا همان پروانه است که با چرخش خود، سیال را به حرکت درمی‌آورد. شکل هندسی آن معمولاً مارپیچی یا خمیده است و تعداد پره‌ها بسته به طراحی، متغیر است. مواد رایج برای ساخت روتور شامل فولاد ضدزنگ یا آلیاژهای مقاوم هستند. روتور با ایجاد نیروی گریز از مرکز، فشار و دبی سیال را به‌طور مؤثر افزایش می‌دهد.
مکانیزم مهر و موم و جلوگیری از نشتی
مکانیزم مهر و موم در پمپ‌ها برای جلوگیری از نشتی سیال و حفظ عملکرد بهینه، نقشی حیاتی دارد. رایج‌ترین انواع آن شامل:
- مهر و موم مکانیکی: مناسب برای فشار بالا و محیط‌های صنعتی
- آب‌بندی ساده: در کاربردهای سبک‌تر
- لاستیکی (اورینگ): جهت جلوگیری از نشت در محل‌های اتصال
انتخاب نوع مناسب مهر و موم به‌طور مستقیم بر طول عمر پمپ و کاهش هزینه‌های نگهداری تأثیر می‌گذارد.
اصول عملکرد پمپ حلزونی
عملکرد پمپ حلزونی بر پایه تبدیل انرژی مکانیکی به انرژی فشار طراحی شده است. ابتدا سیال از طریق ورودی به درون پمپ هدایت می‌شود. سپس روتور (پروانه) با چرخش سریع خود، انرژی مکانیکی را به سیال منتقل می‌کند و آن را با استفاده از نیروی گریز از مرکز به سمت دیواره‌های پوسته حلزونی می‌فرستد. این فرایند باعث افزایش فشار و حرکت سیال به سمت خروجی می‌شود.
این پمپ در مقایسه با پمپ‌های معمولی، توانایی بالاتری در تأمین دبی بالا با فشار یکنواخت دارد و در کاربردهای صنعتی پیوسته عملکرد پایدارتری ارائه می‌دهد.
انواع جریان در پمپ حلزونی
در پمپ‌های حلزونی سه نوع جریان اصلی وجود دارد:
- جریان شعاعی: سیال به صورت عمود بر محور حرکت می‌کند؛ مناسب برای فشار بالا و دبی متوسط.
- جریان محوری: سیال موازی با محور پمپ حرکت می‌کند؛ برای دبی‌های بالا با فشار کمتر کاربرد دارد.
- جریان مختلط: ترکیبی از دو حالت بالا، رایج در پمپ‌های صنعتی با نیاز به تعادل میان دبی و فشار.
شناخت نوع جریان به انتخاب پمپ متناسب با نیاز هر صنعت کمک شایانی می‌کند.
نقش نیروی گریز از مرکز در پمپ
افزایش فشار سیال در پمپ حلزونی به‌واسطه نیروی گریز از مرکز اتفاق می‌افتد. زمانی‌که پروانه شروع به چرخش می‌کند، سیال از مرکز به سمت محیط پرتاب شده و همین حرکت باعث ایجاد فشار و هدایت سیال به خروجی می‌شود. برای جلوگیری از آسیب به قطعات داخلی، طراحی پروانه‌ها به‌گونه‌ای انجام می‌شود که این نیرو به شکل کنترل‌شده و یکنواخت توزیع گردد. این دقت در طراحی، نقش مهمی در بهینه‌سازی عملکرد پمپ دارد.
کاربردهای پمپ حلزونی در صنعت
پمپ‌های حلزونی به‌دلیل عملکرد پایدار، دبی بالا و مقاومت در برابر شرایط سخت، در طیف گسترده‌ای از صنایع کاربرد دارند.
در صنایع کشاورزی این پمپ‌ها برای انتقال آب در سیستم‌های آبیاری تحت فشار مورد استفاده قرار می‌گیرند.
در نفت و گاز توانایی جابجایی سیالات ویسکوز و خورنده آن‌ها را به گزینه‌ای قابل اعتماد تبدیل کرده است.
صنایع شیمیایی و دارویی از این پمپ‌ها برای انتقال دقیق مواد حساس بهره می‌برند.
در بخش ساختمان و تأسیسات نیز برای سیستم‌های گرمایشی، سرمایشی و گردش آب نقش کلیدی دارند.
در مجموع کاربرد پمپ حلزونی در صنعت به دلیل تنوع عملکرد و دوام بالا، قابل توجه و روبه‌گسترش است.
استفاده در سیستم‌های آبیاری کشاورزی
در سیستم‌های آبیاری، پمپ‌های حلزونی به‌دلیل توانایی در تولید دبی یکنواخت و فشار پایدار، انتخابی کارآمد محسوب می‌شود. این پمپ‌ها مصرف انرژی را کاهش می‌دهند و با دوام بالا و عملکرد مستمر، نیاز به نگهداری مداوم را نیز به حداقل می‌رسانند. بهره‌گیری از آن‌ها در مزارع باعث افزایش بهره‌وری آبیاری و کاهش هدررفت منابع می‌شود.
کاربرد در صنایع نفت و گاز
در صنعت نفت و گاز انتقال سیالاتی با چگالی و ویسکوزیته بالا، آن‌هم در شرایط دمایی و فشاری سخت، یک چالش دائمی است. در چنین محیطی پمپ حلزونی به‌دلیل طراحی مستحکم، مقاومت در برابر خوردگی و توانایی کار در فشارهای بالا، عملکرد قابل اعتمادی دارد. این پمپ‌ها اغلب در خطوط انتقال نفت خام، مایعات فرآوری‌شده و سیالات خورنده به‌کار می‌روند. مزیت اصلی آن‌ها پایداری عملکرد در بازه‌های طولانی و کاهش نیاز به تعمیرات پرهزینه در شرایط عملیاتی دشوار است. همین ویژگی‌ها این پمپ‌ها را به گزینه‌ای مطمئن برای استفاده مداوم در تاسیسات نفت و گاز تبدیل کرده است.
نقش در صنایع ساختمانی و تأسیسات
پمپ‌ها در حوزه تاسیسات ساختمانی، نقش کلیدی در گردش آب سیستم‌های گرمایشی و سرمایشی ایفا می‌کنند. پمپ حلزونی با قابلیت کارکرد نرم و صدای کم، انتخابی ایده‌آل برای ساختمان‌های اداری، مسکونی و تجاری است. این پمپ‌ها با تأمین فشار یکنواخت و دبی پایدار، موجب بهبود عملکرد چیلرها، بویلرها و سیستم‌های تهویه مطبوع می‌شوند. طراحی ساده و نگهداری آسان نیز از دیگر مزایای آن‌ها در محیط‌های تأسیساتی به‌شمار می‌رود. استفاده صحیح از این نوع پمپ، بهره‌وری انرژی را افزایش داده و پایداری عملکرد تجهیزات را تضمین می‌کند.
کاربرد در صنایع شیمیایی و دارویی
انتقال سیالاتی مانند اسیدها، مواد خورنده یا ترکیبات حساس در فرآیندهای شیمیایی و دارویی، نیازمند دقت بالا و ایمنی کامل است. در چنین شرایطی پمپ حلزونی با امکان انتخاب متریال سازگار با سیال (نظیر فولاد ضدزنگ یا آلیاژهای مقاوم شیمیایی) عملکردی قابل اعتماد ارائه می‌دهد. طراحی این پمپ‌ها به‌گونه‌ای است که خطر واکنش شیمیایی، آلودگی یا تخریب مواد به حداقل می‌رسد. همچنین پایداری در فشار و جریان سیال، کنترل دقیق و قابلیت تمیزکاری آسان، آن را به گزینه‌ای مناسب برای خطوط تولید حساس دارویی و شیمیایی تبدیل کرده است.
مزایا و معایب پمپ حلزونی نسبت به سایر پمپ‌ها
در مقایسه با دیگر انواع پمپ‌ها، پمپ‌های حلزونی ویژگی‌های خاصی دارند که انتخاب آن‌ها را بسته به نوع کاربرد، مناسب یا نامناسب می‌کند.
مزایا:
- دبی یکنواخت و فشار پایدار در جریان سیال
- مناسب برای انتقال سیالات با ذرات یا ویسکوزیته بالا
- صدای کم و عملکرد نرم در سیستم‌های حساس
- نگهداری ساده‌تر به دلیل طراحی پایدار و قابل دسترس
معایب:
- راندمان پایین‌تر در فشارهای بسیار بالا
- حساسیت نسبت به کارکرد خشک و هواگیری نامناسب
- اشغال فضای بیشتر نسبت به برخی پمپ‌های کامپکت
نکات کلیدی در انتخاب پمپ حلزونی مناسب
پیش از انتخاب نهایی لازم است چند عامل کلیدی را با دقت بررسی کنید تا بهترین عملکرد را از پمپ مورد نظر دریافت کنید:
- دبی مورد نیاز: حجم سیالی که باید در واحد زمان جابه‌جا شود.
- فشار کاری: فشار سیستم یا ارتفاعی که سیال باید پمپاژ شود.
- نوع سیال: ویسکوزیته، خورندگی یا وجود ذرات جامد.
- شرایط محیطی: دما، رطوبت، ارتفاع نصب و تهویه.
- بودجه و هزینه‌های عملیاتی: توجه به هزینه اولیه، مصرف انرژی و نگهداری.
رعایت این موارد نقش مؤثری در انتخاب دقیق و بهینه پمپ حلزونی خواهد داشت.
بررسی دبی و فشار مورد نیاز
یکی از مهم‌ترین مراحل در انتخاب صحیح پمپ، محاسبه دقیق دبی و فشار مورد نیاز سیستم است. دبی نشان‌دهنده حجم سیال جابه‌جا شده در واحد زمان و فشار، بیانگر نیروی لازم برای غلبه بر مقاومت مسیر است. هرگونه اشتباه در این محاسبات می‌تواند منجر به کاهش راندمان، مصرف بی‌رویه انرژی یا حتی آسیب به قطعات داخلی شود. استفاده از داده‌های واقعی و شرایط عملیاتی در این مرحله به انتخاب بهینه کمک می‌کند. تعیین دقیق این دو پارامتر نقش مهمی در تضمین عملکرد مطمئن پمپ حلزونی خواهد داشت.
تاثیر نوع سیال و شرایط محیطی
نوع سیال و شرایط محیطی تاثیر مستقیمی بر انتخاب صحیح پمپ دارند. سیالات خورنده یا با ویسکوزیته بالا، نیازمند متریال مقاوم و طراحی خاص هستند. از طرفی عواملی مانند دمای محیط، رطوبت بالا یا ارتفاع از سطح دریا می‌توانند عملکرد پمپ را دستخوش تغییر کنند. انتخاب جنس بدنه، نوع آب‌بندی و ساختار پروانه باید بر اساس این متغیرها صورت گیرد. در نظر گرفتن این موارد از فرسودگی زودهنگام و افت راندمان جلوگیری و کارایی بلندمدت پمپ حلزونی را تضمین می‌کند.
اهمیت جنس مواد سازنده
یکی از عوامل کلیدی در دوام و عملکرد صحیح پمپ، انتخاب صحیح جنس بدنه و اجزای داخلی آن است. شرایط کاری مانند نوع سیال، دمای محیط، میزان خورندگی یا وجود ذرات معلق مستقیماً بر انتخاب متریال تأثیر می‌گذارد. به‌عنوان مثال در محیط‌هایی با سیالات اسیدی یا قلیایی، استفاده از فولاد ضدزنگ یا آلیاژهای مقاوم در برابر خوردگی ضروری است. در مقابل برای سیالات خنثی یا آب می‌توان از چدن یا پلاستیک‌های مهندسی بهره گرفت. استفاده از جنس نامناسب ممکن است منجر به زنگ‌زدگی، ترک‌خوردگی یا سایش سریع قطعات شود و هزینه‌های تعمیر و توقف سیستم را افزایش دهد. در نتیجه هماهنگی بین متریال و شرایط بهره‌برداری، عملکرد مطمئن و طول عمر پمپ حلزونی را تضمین خواهد کرد.
بودجه و هزینه‌های عملیاتی
در فرایند انتخاب پمپ، تمرکز صرف بر قیمت اولیه می‌تواند تصمیمی گمراه‌کننده باشد. بهتر است به جای انتخاب ارزان‌ترین گزینه، پمپی را در نظر بگیرید که هزینه کل مالکیت (TCO) پایین‌تری دارد. این مفهوم شامل هزینه خرید، مصرف انرژی، نگهداری دوره‌ای، قطعات یدکی و تعمیرات در طول عمر دستگاه است. ممکن است یک پمپ ارزان در ابتدا مقرون‌به‌صرفه به‌نظر برسد؛ اما هزینه‌های پنهان آن در بلندمدت، بهره‌وری کل سیستم را کاهش دهد؛ بنابراین سرمایه‌گذاری روی پمپی با کیفیت مناسب و خدمات پشتیبانی مطمئن علاوه بر این‌که ریسک خرابی را کاهش می‌دهد، مقرون‌به‌صرفه‌تر نیز خواهد بود. چنین نگاهی به‌ویژه در انتخاب پمپ حلزونی که معمولاً در کاربردهای مداوم به‌کار می‌رود، اهمیت دوچندانی دارد.
نصب و راه‌اندازی پمپ حلزونی
نصب صحیح پمپ نقش مهمی در عملکرد ایمن و طول عمر تجهیزات دارد. پیش از هر چیز باید محل نصب کاملاً تراز و بدون لرزش انتخاب شود. سطح زیر پمپ باید محکم، صاف و مقاوم در برابر ارتعاش باشد. اتصال لوله‌ها باید بدون فشار یا کشش اضافی انجام شود تا از نشتی و آسیب به بدنه جلوگیری شود. برق‌رسانی نیز باید مطابق با توان موتور و استانداردهای ایمنی انجام گیرد.
نکات کلیدی دیگر عبارتند از:
- بررسی جهت چرخش پمپ پیش از راه‌اندازی
- اطمینان از آبگیری اولیه (در مدل‌هایی که به آن نیاز دارند)
- کنترل سیستم‌های آب‌بندی و مهر و موم
- نصب شیر یک‌طرفه و صافی در مسیر ورودی
با رعایت این اصول می‌توان عملکرد پایدار و بدون نقص پمپ حلزونی را برای مدت طولانی تضمین کرد.
نگهداری و تعمیرات پمپ حلزونی
برای حفظ عملکرد بهینه و افزایش عمر مفید پمپ‌ها، اجرای برنامه منظم نگهداری پیشگیرانه ضروری است. در مورد پمپ‌های حلزونی این موضوع اهمیت بیشتری دارد؛ زیرا در بسیاری از کاربردهای صنعتی، این پمپ‌ها به‌صورت پیوسته و در شرایط سخت کار می‌کنند. برخی اقدامات مهم در نگهداری عبارتند از:
- بازبینی دوره‌ای اتصالات و آب‌بندی‌ها برای جلوگیری از نشتی
- بررسی عملکرد روتور و پروانه‌ها و اطمینان از نبود سایش یا شکستگی
- کنترل سطح روانکاری یاتاقان‌ها و تعویض روغن یا گریس طبق برنامه
- تنظیم مجدد تراز پمپ پس از تعمیرات یا جابه‌جایی
- ثبت گزارش‌های تعمیراتی برای شناسایی الگوهای خرابی
سرویس‌های دوره‌ای پمپ حلزونی بهتر است طبق یک چک‌لیست منظم هفتگی، ماهانه و سالانه انجام شود. این رویکرد از بروز خرابی‌های ناگهانی جلوگیری کرده و هزینه‌های تعمیرات اساسی را به‌طور قابل‌توجهی کاهش می‌دهد.
عیب‌یابی رایج و راهکارها
در طول بهره‌برداری از پمپ‌ها، برخی مشکلات رایج ممکن است به‌وجود آیند که در صورت شناسایی سریع می‌توان از خرابی‌های بزرگ‌تر جلوگیری کرد. در پمپ حلزونی چهار مورد زیر از شایع‌ترین ایرادات محسوب می‌شوند:
- نشتی سیال: اغلب ناشی از فرسودگی مهر و موم‌ها یا اتصالات شل. توصیه می‌شود آب‌بندی‌ها به‌صورت دوره‌ای بررسی و در صورت نیاز تعویض شوند.
- کاهش دبی: می‌تواند به‌دلیل انسداد مسیر، سایش پره‌ها یا هوا گرفتن سیستم باشد. تمیزکاری و هواگیری دوره‌ای مفید خواهد بود.
- صدای غیرطبیعی: معمولاً ناشی از عدم تراز پمپ، وجود جسم خارجی یا خرابی یاتاقان است.
- گرم شدن بیش از حد: ممکن است به دلیل بار بیش‌ازحد، گردش ضعیف سیال یا مشکلات موتور باشد.
رعایت نکات ایمنی در هنگام بررسی این موارد ضروری است. برای آشنایی بیشتر با نحوه عملکرد انواع پمپ آب، پیشنهاد می‌کنیم مقاله تخصصی ما در این زمینه را نیز مطالعه فرمایید.
استانداردها و مقررات مربوط به پمپ حلزونی
رعایت استانداردهای فنی و ایمنی در طراحی و ساخت تجهیزات صنعتی، تضمین‌کننده کیفیت و عملکرد بلندمدت آن‌ها است. در مورد پمپ حلزونی، استانداردهای بین‌المللی نظیر ISO 5199 (برای پمپ‌های فرآیندی سانتریفیوژ) و API 610 (برای پمپ‌های نفت و پتروشیمی) جزو پرکاربردترین‌ها هستند. این استانداردها مواردی مانند طراحی مکانیکی، تحمل فشار، راندمان عملکرد، مواد سازنده و سطح ایمنی را پوشش می‌دهند.
همچنین در سطح ملی رعایت مقررات سازمان ملی استاندارد ایران در زمینه برچسب‌گذاری، تست‌های کنترل کیفیت و دستورالعمل نصب الزامی است. پایبندی به این چارچوب‌ها علاوه بر افزایش ایمنی، موجب کاهش خطاهای انسانی و بهبود بهره‌وری تجهیزات می‌شود.
انتخاب صحیح پمپ حلزونی، کلید موفقیت پروژه‌های صنعتی!
انتخاب هوشمندانه تجهیزات به‌ویژه در پروژه‌های صنعتی، نقطه شروع بهره‌وری و دوام بالاست. اگر بخواهیم جمع‌بندی کنیم، برای معرفی پمپ حلزونی مناسب باید به موارد زیر توجه کنید:
- بررسی دقیق نوع سیال و شرایط کاری
- محاسبه صحیح دبی و فشار مورد نیاز
- انتخاب متریال مناسب برای بدنه و اجزای داخلی
- ارزیابی هزینه‌های نگهداری در کنار قیمت خرید
- تطابق با استانداردهای فنی و ایمنی معتبر
اگر در مسیر انتخاب یا خرید پمپ به راهنمایی نیاز دارید، کارشناسان ما در آتور صنعت همراه شما هستند. کافیست در فرم پایین همین صفحه، اطلاعات تماس و درخواست خود را وارد کنید تا در سریع‌ترین زمان ممکن (در ساعات کاری ۸ الی ۱۷) با شما تماس بگیریم و مشاوره فنی رایگان ارائه دهیم. همین حالا اقدام کنید؛ انتخاب درست یعنی آغاز یک سرمایه‌گذاری موفق.
سوالات متداول
۱. پمپ حلزونی برای چه کاربردهایی مناسب است؟
این نوع پمپ بیشتر در صنایع نفت، کشاورزی، ساختمان و شیمیایی برای انتقال سیالات با دبی بالا و فشار یکنواخت استفاده می‌شود.
۲. آیا پمپ حلزونی برای سیالات خورنده قابل استفاده است؟
بله؛ در صورت انتخاب متریال مناسب مانند فولاد ضدزنگ یا آلیاژهای مقاوم، این پمپ‌ها برای سیالات خورنده نیز قابل استفاده هستند.
۳. مهم‌ترین مزیت پمپ حلزونی نسبت به دیگر پمپ‌ها چیست؟
راندمان بالا در انتقال حجم زیاد سیال با صدای کم و عملکرد نرم از مهم‌ترین مزایای آن است.
۴. نصب پمپ حلزونی به چه مواردی نیاز دارد؟
تراز بودن محل نصب، برق‌رسانی استاندارد، بررسی آب‌بندی و تست اولیه از موارد مهم پیش از راه‌اندازی هستند.
۵. آیا این پمپ برای کارکرد ۲۴ ساعته مناسب است؟
در صورت نگهداری منظم و نصب اصولی، این پمپ می‌تواند عملکرد مداوم و پایداری را در طول شبانه‌روز ارائه دهد.
