گیربکس هارمونیک درایو بر پایه‌ی یک اصل مکانیکی منحصربه‌فرد ساخته شده که از خاصیت کشسانی فلزات بهره می‌گیرد. ویژگی‌هایی مانند حذف کامل لقی، کاهش چشمگیر وزن و ابعاد نسبت به سایر انواع گیربکسها و طراحی ساده‌تر اجزای داخلی، همگی به لطف همین مکانیسم خاص به‌دست آمده‌اند. در این سیستم، برخلاف سایر گیربکسها، افزایش نسبت تبدیل باعث نمی‌شود اندازه یا وزن کلی سیستم تغییر فاحشی داشته باشد. در عین حال، عملکرد فنی این نوع گیربکس و ویژگی‌هایی مثل گشتاور بالا، دقت موقعیتی بسیار خوب و تکرارپذیری، همگی به ساختار کشسان آن وابسته‌اند.
سازوکار منحصر به‌فرد گیربکس هارمونیک درایو این امکان را به وجود آورده که نسبت کاهش سرعت بسیار بالایی را در فضایی کوچک و با وزن سبک فراهم کند. دقت بالای حرکتی، نبود لقی (بک لش)، گشتاور بالا و پایداری عملکرد در طول زمان، از ویژگی‌هایی هستند که باعث شده این نوع گیربکس در حوزه‌هایی مانند رباتیک، تجهیزات پزشکی و صنایع فضایی جایگاه خاصی داشته باشد.
اگر خواهان کسب اطلاعات بیشتر پیرامون گیربکس هارمونیک درایو هستید، با آتور صنعت همراه باشید. در این مقاله به بررسی دقیق‌تر ساختار گیربکس هارمونیک درایو، نحوه عملکرد آن و کاربردهایی که در صنایع مختلف دارد، خواهیم پرداخت.
گیربکس هارمونیک درایو چیست؟
گیربکس هارمونیک درایو که با نام‌های گیربکس استرین ویو یا هارمونیک گیربکس هم شناخته میشود، در ابتدا تنها برای کاهش سرعت و افزایش گشتاور در سیستم‌ها به کار می‌رفت. اما با پیشرفت تکنولوژی تولید، امروزه نقش این گیربکس فراتر از یک گیربکس کاهنده ساده رفته و در طیف وسیعی از کاربردها حضور دارد. گیربکس هارمونیک درایو از دستگاه فروش اتوماتیک گرفته تا سامانه‌های پیشرفته نظامی و هوافضا به کار می‌رود.
در حال حاضر، گیربکس هارمونیک درایو گزینه‌ای بی‌رقیب برای کاربردهایی است که نیاز به دقت موقعیتی و تکرارپذیری بالا دارند. این نوع گیربکس از ساختاری نسبتاً ساده تشکیل شده که با اتکا به اصل هارمونیک، قادر است نسبت کاهش بالایی را بدون افزایش وزن ایجاد کند. همین ساختار منحصربه‌فرد است که به حفظ حداقل لقی در عملکرد کمک میکند و آن را از سایر گیربکسها متمایز می‌سازد.
عملکرد گیربکس هارمونیک درایو در طول زمان ثبات بالایی دارد. این ویژگی از طراحی دقیق ساختار داخلی و نحوه درگیری دندانهها ناشی میشود. ترکیب این قابلیت‌ها باعث شده این گیربکس نسبت به سایر سیستم‌های انتقال نیرو از نظر هزینه نیز برتری داشته باشد. طراحی ساده و هوشمندانه‌اش فرآیند تولید را آسان‌تر میکند و در نهایت، مزیت عملکردی قابل‌توجهی برای مصرف‌کننده به همراه می‌آورد.

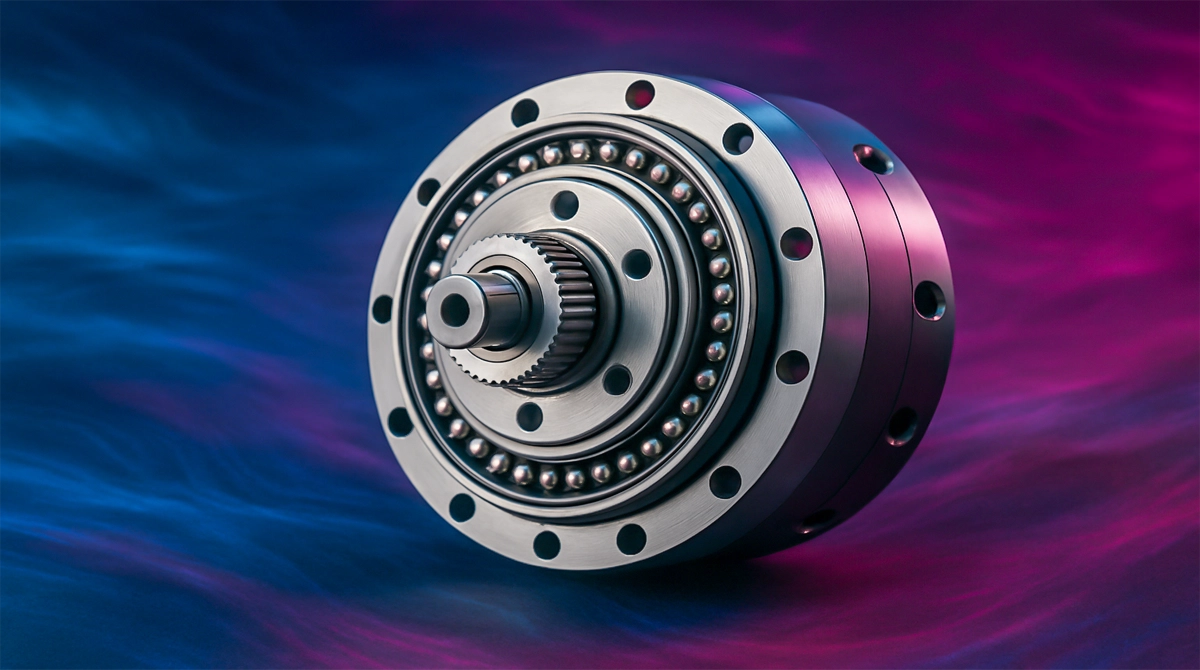

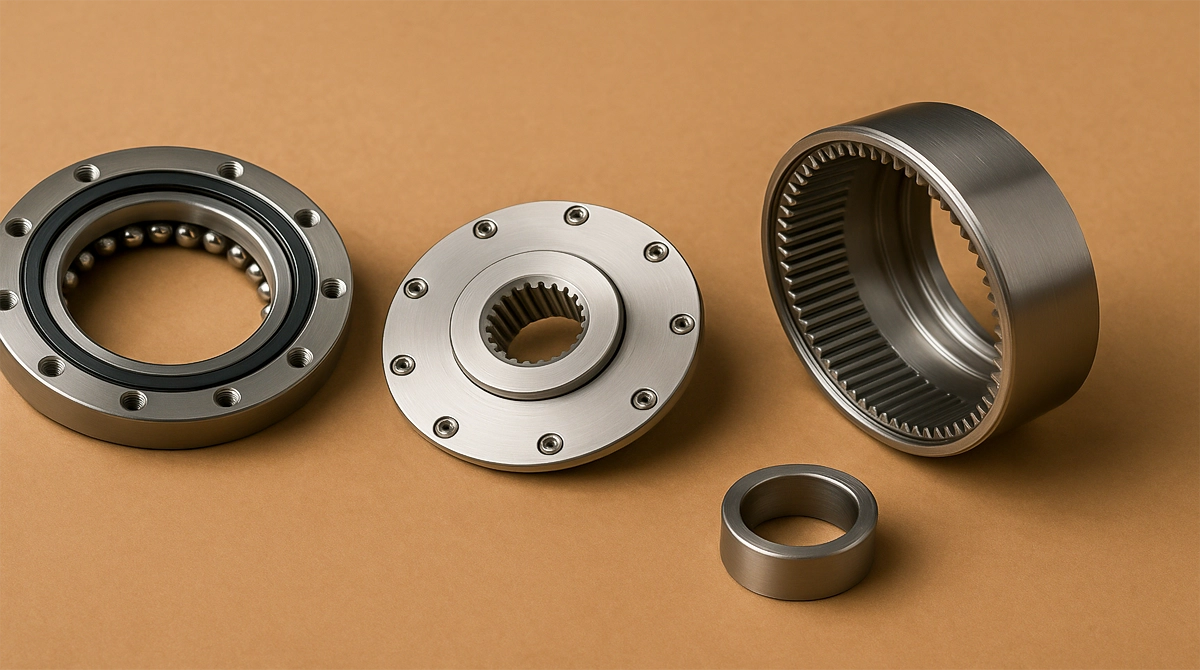

اجزای گیربکس هارمونیک درایو
گیربکس هارمونیک درایو از سه جزء اصلی تشکیل شده: چرخدنده ثابت بیرونی، چرخدنده انعطافپذیر و مولد موج. این سه قطعه به گونه‌ای با هم درگیر میشوند که امکان دستیابی به نسبتهای تبدیل بسیار بالا را فراهم می‌سازند.
مولد موج
مولد موج ترکیبی‌ست از یک بلبرینگ خاص و یک دیسک بیضی‌شکل که با دقت بالا ماشین‌کاری شده. سطح بیرونی این دیسک حالت بیضی دارد و بلبرینگی که به طور ویژه برای این کار طراحی شده، دور آن فشرده و نصب میشود. این موضوع باعث میشود سطح بیرونی بلبرینگ نیز همان شکل بیضی را بگیرد. مولد موج در واقع ورودی سیستم گیربکس هارمونیک درایو به حساب می‌آید.
چرخدنده انعطافپذیر
چرخدنده انعطافپذیر یک قطعه استوانه‌ای نازک از جنس فولاد است که روی لبه بیرونی آن، دندانه‌هایی با دقت بالا ایجاد شده‌اند. این لبه می‌تواند تا حد مشخصی خمیده شود یا تغییر شکل دهد، اما همچنان از نظر پیچشی به اندازه‌ای سخت باقی می‌ماند تا حرکت را منتقل کند. مولد موج درون این قطعه قرار می‌گیرد و باعث میشود دیواره آن شکل بیضی به خود بگیرد. در بیشتر طراحی‌ها، چرخدنده انعطافپذیر خروجی اصلی گیربکس هارمونیک درایو است.
چرخدنده ثابت بیرونی
چرخدنده ثابت بیرونی، یک رینگ داخلی دندانه دار است که معمولاً ثابت و بدون چرخش نصب میشود. دندانه‌های داخلی این قطعه با دندانه‌های بیرونی چرخدنده انعطافپذیر درگیر میشوند. چرخدنده انعطافپذیر معمولاً قطر کمتری دارد و تعداد دندانه‌های آن هم کمتر از چرخدنده ثابت بیرونی است. مولد موج در این بین نقش واسطه‌ای دارد که درون چرخدنده انعطافپذیر می‌چرخد و باعث درگیر شدن تدریجی آن با چرخدنده ثابت بیرونی در دو نقطه مقابل هم میشود. زمانی که مولد موج در جهت عقربه‌های ساعت می‌چرخد، چرخدنده انعطافپذیر با سرعتی بسیار کمتر، در جهت عکس داخل چرخدنده ثابت بیرونی شروع به چرخش میکند.
مولد موج با اتصال به موتور شروع به چرخیدن میکند و همین چرخش باعث میشود چرخدنده انعطافپذیر به شکل موجی در بیاید. در نتیجه، دندانه‌های خارجی چرخدنده انعطافپذیر با دندانه‌های داخلی چرخدنده ثابت بیرونی درگیر میشوند. چون چرخدنده انعطافپذیر معمولاً دو دندانه کمتر از چرخدنده ثابت بیرونی دارد، به ازای هر دور کامل چرخش مولد موج، چرخدنده انعطافپذیر به اندازه دو دندانه نسبت به چرخدنده ثابت بیرونی جابه‌جا میشود.
این مکانیسم همان چیزی است که باعث کاهش سرعت در گیربکس هارمونیک درایو میشود. اختلاف تعداد دندانهها بین این دو چرخدنده تعیین‌کننده نسبت تبدیل بین سرعت ورودی و خروجی خواهد بود.
انواع گیربکس هارمونیک درایو
نوع کلاسیک استرین ویو (Strain-Wave)
این مدل از سه بخش اصلی مولد موج، چرخ دنده انعطاف پذیر و چرخ دنده ثابت تشکیل شده است. در این ساختار، مولد موج که به شکل بیضوی طراحی شده، شکل چرخ دنده انعطاف پذیر را تغییر میدهد تا دندانه‌های آن با چرخ دنده ثابت درگیر شوند.
چون چرخ دنده ثابت معمولاً دو دندانه بیشتر از چرخ دنده انعطاف پذیر دارد، خروجی با سرعتی کم و دقت بالا، برخلاف جهت ورودی می‌چرخد. این مدل از پس نسبت تبدیل‌هایی در بازه 30:1 تا 320:1 برمی‌آید و به طور گسترده در ربات‌ها، صنایع هوافضا و سیستم‌های حرکتی دقیق به کار می‌رود.
مدل دو مرحله‌ای ترکیبی
در این مدل پیشرفته، مکانیزم هارمونیک با یک مرحله کاهنده خورشیدی ترکیب شده است. ابتدا یک مجموعه چرخدنده خورشیدی سرعت را کمی کاهش میدهد و سپس مرحله هارمونیک نسبت بالا را اعمال میکند. حاصل، خروجی بسیار دقیق و فشرده با سختی بالا و ظرفیت گشتاور قابل توجه است. این مدل دو مرحله‌ای اغلب در سروو موتورهای ربات‌های صنعتی و تجهیزات پزشکی کاربرد دارد که کنترل دقیق، ابعاد کوچک و سختی ساختاری از اولویت‌های اصلی محسوب میشوند.
مدل‌های جمع‌وجور (Compact)
سری‌هایی مانند FHD-I و FHD-III در دسته گیربکسهای هارمونیک درایو جمع‌وجور قرار میگیرند که طول محوری کمتری دارند و ارتفاع گیربکس را بین ۱۵ تا ۵۰ درصد کاهش می‌دهند. این مدل‌ها نیز از همان ساختار سه‌جزئی بهره می‌برند، اما چرخ دهنده انعطاف پذیر آنها با کاپ کوتاهتری عرضه میشود. این نوع گیربکسها برای فضاهای بسیار محدود مناسب‌اند، مثل مچ ربات‌های همکار، سامانه‌های ماهواره‌ای فشرده و تجهیزات دقیق نوری.
مدل‌های شافت توخالی و یکپارچه با عملگر
در این نسخه‌ها، شافت خروجی به صورت توخالی طراحی شده تا امکان عبور کابل یا مایعات وجود داشته باشد. برخی مدل‌ها دارای سرووموتور و انکودر داخلی هم هستند. ساختار داخلی همان مکانیسم گیربکس هارمونیک درایو معمولی است، اما با اضافه شدن اجزای مکمل مکانیکی، محصولی آماده استفاده با گشتاور قابلاعتماد، دقت بالا و بدون لقی در اختیار کاربر قرار می‌گیرد. از این مدل‌ها در بازوهای رباتیک، تجهیزات پزشکی و سیستم‌های کنترل فضایی استفاده میشود.
مکانیسم کارکرد گیربکس هارمونیک درایو
در گیربکس هارمونیک درایو زمانی که مولد موج شروع به چرخش میکند، دو نقطه مقابل روی محیط چرخدنده انعطافپذیر با دندانه‌های داخلی چرخدنده ثابت بیرونی درگیر میشوند. این نواحی دقیقاً با محور بلند بیضی مطابقت دارند. با چرخش ۱۸۰ درجه‌ای مولد موج، ناحیه درگیر روی محیط چرخدنده انعطافپذیر جابه‌جا میشود و باعث میشود چرخدنده انعطافپذیر بسیار آهسته و در جهت خلاف جهت چرخش مولد موج، به اندازه یک دندانه جابه‌جا شود.
با توجه به اینکه چرخ دنده انعطافپذیر معمولاً دو دندانه کمتر دارد، به ازای هر دور کامل چرخش مولد موج، خروجی (چرخدنده انعطافپذیر) دو دندانه نسبت به چرخدنده ثابت بیرونی جابه‌جا میشود. این حرکت بسیار دقیق و تدریجی دندانه به دندانه، اجازه میدهد گیربکس هارمونیک درایو بتواند تنها در یک مرحله، کاهش سرعت چشمگیری ایجاد کند.
نسبت تبدیل در سیستم هارمونیک درایو
مبنای عملکرد گیربکس هارمونیک درایو به اختلاف دندانهها بین چرخدنده انعطافپذیر و چرخدنده ثابت بیرونی برمی‌گردد. در این ساختار، چرخدنده ثابت بیرونی معمولاً دو دندانه بیشتر از چرخدنده انعطافپذیر دارد. همین اختلاف به‌ظاهر ناچیز، باعث میشود با هر چرخش کامل مولد موج، چرخدنده انعطافپذیر تنها به‌اندازه دو دندانه در خلاف جهت حرکت کند. این حرکت جزئی، در ادامه‌ی چرخش‌های ورودی، باعث تولید چرخش بسیار آهسته و دقیق در خروجی میشود.
برای نمونه، اگر چرخدنده ثابت بیرونی ۸۰ دندانه و چرخدنده انعطافپذیر ۷۸ دندانه داشته باشد، به ازای هر دور کامل مولد موج، چرخدنده انعطافپذیر تنها دو دندانه پیش می‌رود. این یعنی نسبت تبدیل ۴۰ به ۱ خواهد بود. این نسبت در یک مرحله می‌تواند تا ۳۲۰ به ۱ برسد و در صورت استفاده به‌صورت زنجیره‌ای، به میلیون‌ها نسبت مختلف هم خواهد رسید.
شاخص‌های عملکردی در گیربکس هارمونیک درایو
نسبت تبدیل در مرحله‌ی واحد می‌تواند از ۳۰ به ۱ تا ۳۲۰ به ۱ متغیر باشد. با ترکیب چند مرحله، این مقدار به صورت چشمگیری افزایش مییابد. از نظر تحمل گشتاور، این گیربکسها هم برای مفاصل کوچک ربات‌ها مناسبند و هم برای سیستم‌های صنعتی با نیاز به چند هزار نیوتن‌متر گشتاور.
بازدهی گیربکس هارمونیک درایو هم معمولاً بالا بوده و حتی در نسبتهای بالا، به حدود ۷۰ تا ۸۵ درصد می‌رسد. این در حالی است که اندازه و وزن آنها از بسیاری از گیربکسهای رایج مثل گیربکس حلزونی یا خورشیدی کوچکتر است. گیربکس هارمونیک درایو به‌صورت طبیعی تقریباً هیچ لقی یا بک‌لشی ندارد و دقت آن به‌گونه‌ای‌ست که حتی در واحدهای بسیار ریز مثل ثانیه قوسی هم قابل تعریف است.
گیربکس هارمونیک درایو به لطف طراحی منحصربه‌فرد خود، گزینه‌ای ایده‌آل برای کاربردهایی است که در آنها دقت بالا، فضای نصب محدود و انتقال گشتاور با کمترین لقی اهمیت دارد. این نوع گیربکس نه‌تنها در رباتیک، بلکه در صنایع هوافضا، تجهیزات پزشکی، ابزارهای اندازه‌گیری دقیق و بسیاری از فناوری‌های پیشرفته دیگر نقش کلیدی ایفا میکند.

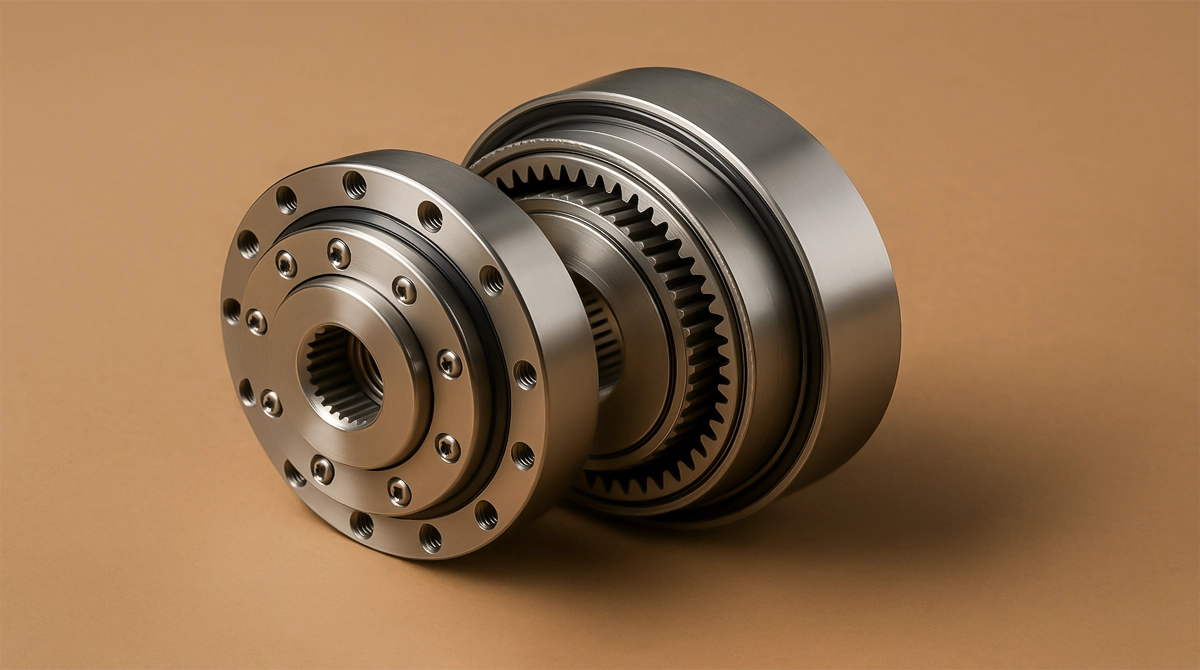

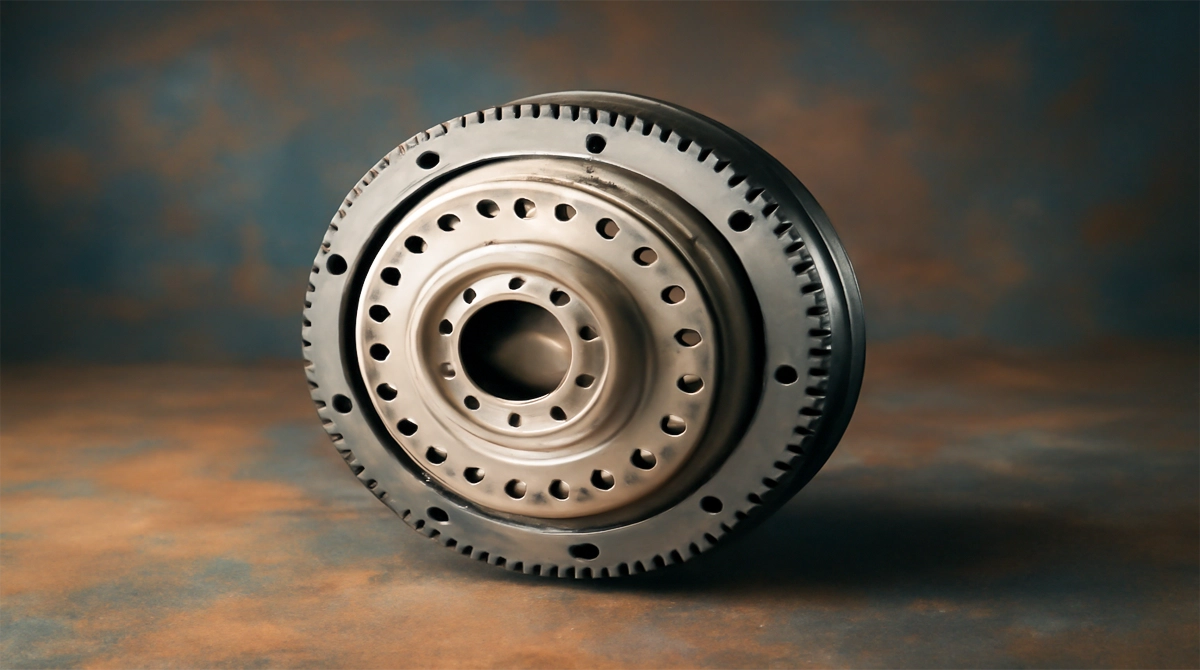

کاربردهای گیربکس هارمونیک درایو در صنایع
رباتیک و اتوماسیون
گیربکس هارمونیک درایو یکی از اجزای حیاتی در ساخت مفاصل ربات‌های صنعتی محسوب میشود؛ به‌ویژه در بازوهای شش‌محوره، ربات‌های SCARA و سامانه‌های هماهنگ‌کننده. دقت بالا، پاسخ‌دهی سریع و تحمل گشتاور زیاد در فضای محدود، باعث شده این گیربکس در تولیدات برندهایی مانند Universal Robots و Rethink Robotics به‌کار گرفته شود.
صنایع فضایی و هوافضا
در پروژه‌های فضایی مانند سیستم محرکه ماه‌نورد آپولو یا مکانیزم صفحات خورشیدی در ایستگاه Skylab، از گیربکس هارمونیک درایو به‌دلیل سبک‌بودن، دوام بالا، و عملکرد مطمئن در شرایط دمایی شدید استفاده شده است. این گیربکسها در کنترل آنتن‌های ماهواره، سامانه‌های خورشیدی و مکانیسم عملکرد بخش‌های متحرک بال هواپیما نقش کلیدی دارند.
تجهیزات پزشکی و جراحی
دقت بی‌نظیر و ابعاد فشرده، گیربکس هارمونیک درایو را به گزینه‌ای عالی برای ربات‌های جراحی، بازوهای مانور دقیق، مفاصل مصنوعی و دستگاه‌های تصویربرداری پزشکی تبدیل کرده است. حرکت نرم و بدون لقی، ایمنی و تکرارپذیری بالایی را در فرایندهای حساس پزشکی تضمین میکند.
ابزارهای ماشین‌کاری و تولید دقیق
در تجهیزاتی مانند میزهای چرخان CNC، مکانیزم تعویض ابزار، ماشین‌های فرز دروازه‌ای و ابزارهای اندازه‌گیری دقیق، از گیربکس هارمونیک درایو برای کنترل حرکت با بار بالا و جابه‌جایی در مقیاس میکرون در فضاهای بسیار محدود استفاده میشود.
ماشین‌های چاپ و بسته‌بندی
در سیستم‌های چاپ و بسته‌بندی با سرعت بالا، گیربکس هارمونیک درایو برای تنظیم دقیق ثبت چاپ، ترتیب تا کردن و حرکت‌های مرحله‌ای در کولاتورها کاربرد دارد. دقت بالا و عدم وجود لقی باعث میشود کیفیت چاپ و هماهنگی اجزاء ثابت باقی بماند.
مخابرات و محیط‌های ویژه
این گیربکسها در موقعیت‌یابی آنتن‌ها، سیستم‌های دفاعی، اتاق‌های خلأ، ابزارهای برودتی و تجهیزات زیرسطحی نیز کاربرد دارند.
صنایع نیمهرسانا و اپتیک
در سیستم‌های تولید نیمهرسانا و تجهیزات اپتیکی دقیق، گیربکس هارمونیک درایو برای موقعیتدهی فوق دقیق، سازگاری با محیط‌های تمیز و عملکرد در ابعاد فشرده استفاده میشود. نمونه‌های رایج آن در جابه‌جایی ویفر یا تمرکز لنزهای میکروسکوپ دیده میشود.
مزایای گیربکس هارمونیک درایو
یکی از مزیت‌های بارز گیربکس هارمونیک درایو، حرکت بدون لقی است. چون دندانه‌های متعددی همزمان درگیر هستند و مولد موج همواره نیرو را به دندانهها وارد میکند، هیچ فضای آزاد یا تأخیری در حرکت وجود ندارد. این ویژگی، موقعیتدهی دقیق و واکنش فوری در تغییر جهت را ممکن می‌سازد.
دقت بالا و تکرارپذیری از دیگر نقاط قوت گیربکس هارمونیک درایو است. خطاهای جزئی در گام دندانهها، به‌دلیل توزیع در چند ناحیه درگیر، هموار میشوند و نتیجه آن، دقت بالا و عملکرد پایدار است. این نوع گیربکس در مقایسه با سیستم‌های خورشیدی یا حلزونی، در فضایی بسیار کوچکتر، گشتاور مشابهی را انتقال میدهد.
پروفیل ویژه دندانهها و نحوه توزیع تنش در چرخدنده انعطافپذیر، به افزایش توان تحمل گشتاور و بهبود بازده کمک میکند. عملکرد آرام و بی‌صدا نیز نتیجه درگیری تدریجی و سرعت پایین لغزش بین دندانه‌هاست. ساختار ساده و هم‌محور بودن اجزا باعث سهولت در مونتاژ و هماهنگ‌سازی میشود. فولاد استفاده‌شده در چرخدنده انعطافپذیر و کنترل دقیق تنش‌ها، عمر طولانی و مقاومت بالا را تضمین میکند. به‌طوری که در شرایط استفاده صحیح، عمر مفید گیربکس هارمونیک درایو عملاً نامحدود خواهد بود.
جمع بندی
در این مقاله، مکانیسم و نحوه عملکرد گیربکس هارمونیک درایو را بررسی کردیم، با انواع مختلف آن آشنا شدیم و ویژگی‌های منحصربه‌فردی را که این گیربکس را از سایر سیستم‌ها متمایز میکند مرور کردیم؛ از جمله حذف کامل لقی، دستیابی به نسبت تبدیل بالا و بازدهی فوق‌العاده در ابعادی فشرده. حضور این گیربکس در صنایعی مانند رباتیک، هوافضا و تجهیزات دقیق، نقشی حیاتی و انکارناپذیر دارد.
اگر در فکر استفاده از گیربکس هارمونیک درایو برای پروژه‌تان هستید یا نیاز به مشاوره در انتخاب مدل مناسب دارید، کارشناسان فنی ما آماده پاسخ‌گویی و همراهی هستند. چه در زمینه اتوماسیون، تجهیزات پزشکی یا ماشین‌آلات پیشرفته فعالیت داشته باشید، کافی است با ما تماس بگیرید تا مشاوره‌ای تخصصی و متناسب با نیازتان دریافت کنید.
سؤالات متداول گیربکس هارمونیک درایو
- گیربکس هارمونیک چیست؟ گیربکس هارمونیک نوعی سیستم انتقال قدرت است که نسبتهای تبدیل بالا را در فضایی فشرده ایجاد میکند. این گیربکس با استفاده از تغییر شکل یک عنصر انعطافپذیر، حرکت را انتقال میدهد و به دقت بالا و گشتاور قابل توجه دست مییابد.
- گیربکس هارمونیک چگونه کار میکند؟ در این سیستم، سه جزء اصلی شامل چرخدنده ثابت بیرونی، چرخدنده انعطافپذیر و مولد موج همکاری میکنند. مولد موج، چرخدنده انعطافپذیر را به شکل بیضوی درمیآورد و باعث درگیری دندانهها در دو نقطه با چرخدنده ثابت بیرونی میشود. اختلاف دندانهها موجب نسبت تبدیل بالا میگردد.
- اجزای اصلی سیستم استرین ویو (هارمونیک درایو) چیست؟ اجزای اصلی عبارتند از چرخدنده ثابت بیرونی، چرخدنده انعطافپذیر (دندانه کمتر)، و مولد موج (دیسک بیضوی داخل چرخدنده انعطافپذیر).
- مزایای استفاده از گیربکس هارمونیک چیست؟ این گیربکسها دارای دقت بسیار بالا، عدم وجود لقی، ظرفیت گشتاور زیاد، ابعاد کوچک و وزن کم هستند. همچنین از نظر تکرارپذیری و موقعیتدهی دقیق عملکردی بسیار مطلوب دارند.
- مزایا و معایب گیربکس هارمونیک درایو نسبت به گیربکسهای سیارهای یا هلیکال چیست؟ گیربکس هارمونیک درایو دقت بالا، عدم لقی و ابعاد فشرده دارد، اما در برابر ضربه حساستر است. در مقابل، گیربکسهای خورشیدی و هلیکال مقاومترند ولی فضای بیشتری میگیرند و دقت و نسبت تبدیل کمتری دارند.
- کاربردهای رایج گیربکس هارمونیک در کدام صنایع است؟ در صنایعی که نیاز به دقت بالا و عملکرد قابلاعتماد دارند مانند رباتیک و اتوماسیون، هوافضا، ماشینابزار، تجهیزات پزشکی، صنایع نیمهرسانا، مخابرات و لجستیک استفاده میشوند.
- چگونه میتوان گیربکس هارمونیک مناسب برای یک کاربرد خاص انتخاب کرد؟ انتخاب به عواملی مانند مقدار گشتاور، نسبت تبدیل مورد نیاز، محدودیت فضا، ظرفیت بار و شرایط محیطی بستگی دارد. برای انتخاب مدل مناسب، پیشنهاد میکنیم از دریافت مشاوره تخصصی از تیم کارشناسی ما غافل نشوید.
