اگر دستی بر صنعت دارید، آگاه هستید که عموماً سرعت تعریف شده برای دستگاه‌ها و تجهیزات صنعتی چیزی در حول و حوش 900 تا 2 هزار دور برای الکتروموتور است. اما بسیاری از سامانه‌ها نیز هستند که سرعت، دقت و عملکرد فشرده برای آنها در اولویت قرار دارد و به همین سبب، از انواع الکتروموتور 3000 دور بهره می‌برند.
الکتروموتورهای دوربالا نیروی مکانیکی لازم را برای کار در شرایط سخت و پرفشار تأمین می‌کنند. در کاربردهایی مانند اسپیندل‌های ماشین‌کاری پرسرعت، سامانه‌های تهویه پیشرفته، پیشرانه‌های الکتریکی و تجهیزات هوافضا، نیاز به چرخش‌هایی با سرعت زیاد و عملکرد مشخص وجود دارد. در پس این چرخش سریع، ترکیبی پیچیده از گشتاور، الکترونیک کنترلی، مقاومت حرارتی و تعادل مکانیکی نهفته است.
در این مقاله، آتور صنعت دقیقاً بررسی میکند که الکتروموتور دور بالا 3000 دور چیست و چگونه کار میکند، در چه انواعی موجود است و چطور بایست الکتروموتور با دور بالای مناسب را انتخاب کرد.

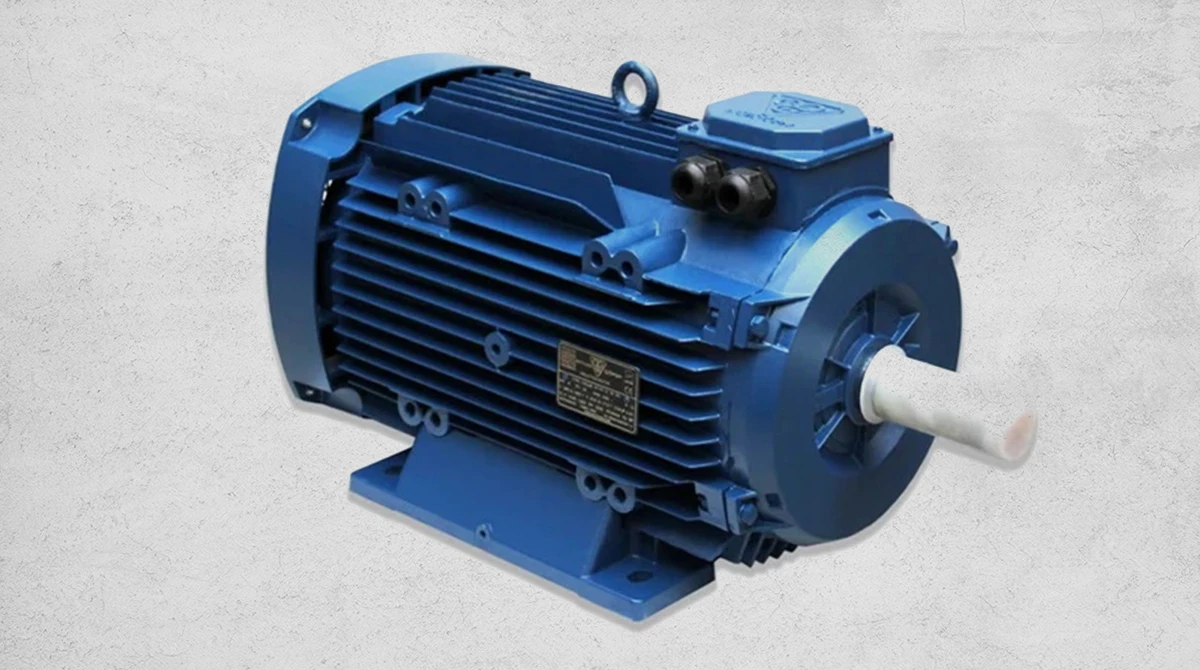

الکتروموتور دوربالا 3000 دور چیست؟
الکتروموتور دور بالا 3000 دور یا اصطلاحاً High-RPM برای چرخش‌هایی به‌مراتب بالاتر از موتورهای معمول طراحی می‌شود. بسیاری از این موتورها با سرعت بیش از ۳۵۰۰ دور در دقیقه و گاهی تا ۲۰۰۰۰ دور یا بیشتر کار می‌کنند. برای دستیابی به چنین سرعت‌هایی، معمولاً در الکتروموتور دور بالا از روتورهای سبک‌وزن مانند نمونه‌های بدون هسته و سیم‌پیچ یا آرایش‌های مغناطیسی بهینه استفاده می‌شود تا اینرسی و تلفات الکترومغناطیسی به حداقل برسد.
الکتروموتورهای دور بالا با توان چگال‌تر و بازدهی بالاتر، قدرت خروجی بیشتری را بدون افزایش حجم فیزیکی ارائه می‌دهند. همین خاصیت، آنها را برای کاربردهایی مثل کمپرسورهای گریز از مرکز، دریل‌های دندانپزشکی و ابزارهای دقیق ایده‌آل می‌سازد.
در مقایسه با موتورهای استاندارد (مثلاً ۱۸۰۰ تا ۳۶۰۰ دور در دقیقه در موتورهای AC معمولی)، نسخه‌های دوربالا گشتاور کمتری در سرعت مستقیم تولید می‌کنند اما با افزایش سرعت، همان اندازه توان فراهم می‌نمایند. رابطه معکوس بین سرعت و گشتاور (P = n × T) ایجاب میکند که الکتروموتور دور بالا 3000 دور با بار مناسب، گیربکس‌های متناسب یا سامانه‌های محرکه مستقیم هماهنگ شوند. از طرفی نیاز به عایق‌کاری پیشرفته، بالانس دقیق و یاتاقان‌های مقاوم دارند تا در برابر نیروی گریز از مرکز، حرارت و لرزش احتمالی دوام بیاورند. ساخت و مهندسی الکتروموتورهای دور بالا پیچیده‌تر است اما نسبت توان به وزن بالا و راندمان آنها این پیچیدگی را توجیه میکند.
در عمل، الکتروموتورهای دوربالا در سامانه‌هایی مانند کمپرسور HVAC، دمنده توربینی، پیشرانه خودروهای الکتریکی، اسپیندل‌های CNC سرعت‌بالا و توربین‌های هوافضا بسیار کارآمد هستند. این موتورها اغلب طراحی را تسهیل می‌کنند و نیازی به گیربکس ندارند اما پاسخ‌دهی بالاتری خواهند داشت. اندازه فشرده و قابلیت مدیریت حرارت در آنها باعث شده تا برای ابزارهای دقیق و تجهیزات جراحی نیز انتخابی مناسب باشند.
دور نامی 3000 RPM در الکتروموتورهای سه فاز
یکی از مفاهیم مهمی که در این مقوله باید بدانید، دور نامی الکتروموتور دور بالاست. دور نامی به سرعت استانداردی گفته می‌شود که یک الکتروموتور هنگام تأمین ولتاژ و فرکانس نامی خود، با آن کار میکند. در موتورهای سه‌فاز، این سرعت با سرعت سنکرون مرتبط است که بر اساس فرکانس تغذیه AC و تعداد قطب‌های مغناطیسی استاتور تعیین می‌شود.
برای نمونه، یک موتور دو قطب با تغذیه ۵۰ هرتز، سرعت سنکرونی برابر با ۳۰۰۰ دور در دقیقه دارد (۱۲۰ × ۵۰ ÷ ۲). در واقعیت، موتورهای القایی همیشه کمی پایین‌تر از این مقدار کار می‌کنند که معمولاً بین ۲۷۴۰ تا ۲۹۹۰ دور در دقیقه است. این کاهش در اثر پدیده لغزش رخ می‌دهد. بنابراین زمانی که از دور نامی ۳۰۰۰ دور صحبت می‌شود، منظور سرعت بهینه‌ای است که موتور تحت شرایط نامی از خود ارائه می‌دهد.
تفاوت الکتروموتورهای دور بالا با موتورهای 1400 و 900 دور
الکتروموتورهایی با سرعت‌های نامی متفاوت (مثلاً ۳۰۰۰ دور در دقیقه دو قطب، ۱۵۰۰ دور چهار قطب و ۱۰۰۰ دور شش قطب) از لحاظ گشتاور، چگالی توان و کاربردهای رایج تفاوت‌های اساسی دارند.
الکتروموتور دور بالا 3000 دور سرعت بالا با گشتاور کمتر تولید میکند و برای تجهیزاتی مثل پمپها، فنها و کمپرسورها که نیاز به چرخش سریع و ساختار فشرده دارند، انتخاب مناسبی است. در مقابل، موتورهای ۱۵۰۰ دور گشتاور بالاتر و عملکرد متعادلی دارند و برای نوار نقاله‌ها، میکسرها و محرک‌های عمومی صنعتی به کار می‌روند. مدل‌های ۱۰۰۰ دور با گشتاور بیشتر، برای کاربری‌های سنگین و کم‌سرعت مثل خردکن‌ها یا بالابرها مناسباند.
از منظر مکانیکی، با افزایش تعداد قطب، سرعت کاهش می‌یابد اما گشتاور در توان ثابت بیشتر می‌شود. در موتورهای دوربالا به دلیل سرعت بیشتر، طراحی نیاز به عایق‌بندی قوی‌تر، بالانس دقیق‌تر و سیستم خنک‌کاری کارآمدتر دارد. هر سه نوع، مشخصات ورودی مشابهی مثل ولتاژ نامی، فرکانس ۵۰ هرتز و توان دارند، اما طراحی داخلی آنها برای دستیابی به تعادل بهینه بین سرعت و گشتاور متناسب با کاربرد، با یکدیگر فرق میکند.
مشخصات فنی الکتروموتور 3000 دور
تعداد پلهای الکتروموتور دور بالا
گشتاور و سرعت در الکتروموتورها به تعداد پل (Pole) یا قطب‌های مغناطیسی آن بستگی دارد. تعداد پل، نشان‌دهنده تعداد قطب‌های مغناطیسی در استاتور است و مستقیماً بر عملکرد و سرعت موتور تأثیر می‌گذارد. هر پل شامل یک قطب شمال و جنوب است که با چرخش روتور، میدان مغناطیسی متغیر ایجاد می‌کنند.
این ساختار، ویژگی‌های گشتاور و سرعت را تعیین میکند. بین تعداد پل وفرکانس رابطه مستقیمی وجود دارد اما هرچه پل کمتر باشد، دور موتور بالاتر خواهد بود. انتخاب تعداد پل مناسب، برای کاربردهایی که به کنترل دقیق سرعت نیاز دارند اهمیت زیادی دارد.
الکتروموتورهای دو پل (۲ قطب)
این نوع الکتروموتور دور بالا ساده‌ترین ساختار را دارد و شامل یک قطب مثبت و یک قطب منفی است. سرعت سنکرون این موتورها ۳۰۰۰ دور در دقیقه است. به دلیل تغییرات سریع در میدان مغناطیسی، این موتورها سرعت بالا و چگالی توان زیادی ارائه می‌دهند و برای تجهیزاتی که نیاز به عملکرد سریع دارند مثل فنها، پمپ‌های آب، پرینترها و دمنده‌های الکتریکی، گزینه‌ی خوبی هستند.
الکتروموتورهای چهار پل
موتورهای چهار پل با دو قطب مثبت و دو قطب منفی، تغییرات میدان مغناطیسی کُندتری دارند. سرعت سنکرون آنها ۱۵۰۰ دور در دقیقه است. این موتورها عملکردی متعادل با سرعت و چگالی توان متوسط ارائه می‌دهند و در دستگاههای مکانیکی عمومی، کمپرسورهای کولرهای گازی و ماشین‌های لباسشویی استفاده میشوند.
الکتروموتورهای شش پل
موتورهای الکتریکی دوربالا شش پل دارای سه قطب مثبت و سه قطب منفی هستند. سرعت سنکرون آنها ۱۰۰۰ دور در دقیقه است. به‌علت کاهش سرعت، گشتاور تولیدی بیشتری دارند و برای تجهیزات با نیاز گشتاور بالا در سرعت متوسط مثل ابزارآلات برقی و خودروهای الکتریکی مناسباند.
الکتروموتورهای هشت پل
این الکتروموتورهای دور بالا چهار قطب مثبت و چهار قطب منفی دارند. سرعت سنکرون این موتورها ۷۵۰ دور در دقیقه است. با کاهش بیشتر سرعت، گشتاور به طور قابل توجهی افزایش می‌یابد و برای کاربردهایی مثل آسانسورها یا حمل‌ونقل ریلی که به نیروی زیاد در سرعت پایین نیاز دارند، مناسباند.
علاوه بر تفاوت در سرعت و چگالی توان، تعداد پلهای بیشتر باعث کاهش نوسانات گشتاور، لرزش و صدای کمتر می‌شود و عملکرد روان‌تری را به همراه دارد.
توان‌های رایج الکتروموتور با دور بالا
الکتروموتورهای القایی سه‌فاز دور بالا معمولاً با طراحی دو قطبی و سرعت حدود ۳۰۰۰ دور در دقیقه در فرکانس ۵۰ هرتز یا ۳۶۰۰ دور در ۶۰ هرتز برای دستیابی به سرعت بالا در ابعاد بهینه طراحی شده‌اند. استفاده از تعداد قطب کمتر و طراحی دقیق سیم‌پیچی باعث کاهش لغزش مغناطیسی و افزایش سرعت چرخش روتور می‌شود.
توان خروجی این الکتروموتورهای دور بالا از رابطه گشتاور و سرعت (P = T × ω) به دست می‌آید. یعنی حتی با گشتاور متوسط، سرعت بالا باعث تولید توان زیاد می‌شود. معمولاً روتور این موتورها از نوع قفس سنجابی و دارای عایق با کیفیت بالا برای تحمل تنش‌های گریز از مرکز و حرارتی است.
در مقایسه با موتورهای دور پایین (چهار یا شش پل)، مدل‌های ۳۰۰۰ دور چگالی توان بالاتری دارند اما گشتاور راه‌اندازی کمتری تولید می‌کنند. برای محافظت از روتورهای سبک و کاهش فرسایش بلبرینگها، از سیستم‌های خنک‌کاری پیشرفته و بالانس دقیق استفاده می‌شود. توان ورودی به ولتاژ نامی و جریان بار کامل بستگی دارد، اما الکتروموتورهای دور بالا امکان دریافت توان بیشتر در همان ابعاد فیزیکی را دارند. این موتورها باید از نظر عایق، کیفیت سیم‌پیچی و استحکام مکانیکی در سطح بالاتری طراحی شوند تا در برابر تنش‌های ناشی از دور بالا دوام بیاورند.
ولتاژ الکتروموتور 3000 دور
الکتروموتورهای سه‌فاز با دور بالا معمولاً با ولتاژ متداول شبکه کار می‌کنند. این ولتاژهای اسمی بسته به نحوه سیم‌پیچی (ستاره یا مثلث) و اطلاعات درج‌شده روی پلاک موتور متفاوت هستند. انتخاب صحیح ولتاژ، گشتاور مناسب موتور را تضمین میکند و از داغ شدن بیش از حد دینام 3000 دور جلوگیری می‌نماید. مقادیر استاندارد طبق مقررات IEC و NEMA مشخص میشوند.
جریان مصرفی
جریان نامی روی پلاک موتور درج شده و نشان‌دهنده بیشینه جریان پیوسته‌ای است که الکتروموتور دور بالا در شرایط بار و ولتاژ مشخص مصرف میکند. موتورهای با دور بالا برای توان برابر معمولاً جریان کمتری می‌کشند، اما جریان لحظه‌ای راه‌اندازی (جریان قفل روتور) ممکن است بیشتر باشد. از این رو، انتخاب دقیق تجهیزات حفاظتی مانند استارتر و رله حرارتی ضروری است. نظارت بر آمپراژ موتور نقش مهمی در حفظ ایمنی حرارتی و کارکرد بهینه دارد.
پیشنهاد می‌شود مقاله آموزش پلاک خوانی الکتروموتورها را نیز بخوانید.
راندمان الکتروموتور دور بالا
موتورهای القایی با سرعت ۳۰۰۰ دور در دقیقه معمولاً در نزدیکی بار کامل به بازده بالایی بین ۸۵ تا ۹۷ درصد می‌رسند. منحنی راندمان آنها در بازه ۵۰ تا ۱۰۰ درصد بار تقریباً یکنواخت باقی می‌ماند. برای کاهش تلفات هسته و اصطکاک، در طراحی موتورهای الکتریکی دور بالا از عایق‌های پیشرفته و لایه‌های مغناطیسی بهینه استفاده می‌شود. راندمان درج‌شده روی پلاک به محاسبه هزینه انرژی و رعایت الزامات قانونی کمک میکند.
فریم موتور
اندازه فریم موتور (مثلاً سایزهای IEC مانند ۹۰ یا ۱۰۰) ابعاد نصب فیزیکی آن را مشخص میکند؛ از جمله ارتفاع شافت، فاصله سوراخ‌های پیچ، قطر محور و نوع پوسته. موتورهای ۳۰۰۰ دور در یک توان مشخص معمولاً از فریم‌هایی مشابه موتورهای کندتر استفاده می‌کنند، اما لازم است از بلبرینگها و پایه‌های مقاوم‌تری بهره ببرند تا بتوانند نیروهای گریز از مرکز و لرزش‌های ناشی از دور بالا را تحمل کنند. برخی فریم‌های الکتروموتور دور بالا دارای پسوندهایی مثل H برای گشتاور بالا یا EX ضد انفجار هستند که حکایت از طراحی تقویت‌شده برای کاربردهای خاص یا سنگین دارد.
متریال بدنه الکتروموتور دور بالا
در ساخت پوسته الکتروموتورهای 3000 دور معمولاً از استیل یا چدن استفاده می‌شود تا دوام مکانیکی بالایی داشته باشند. در مدل‌های با دور بالا، گاهی از آلومینیوم یا آلیاژهای ویژه سبکتر استفاده می‌شود تا وزن و فشار گریز از مرکز کاهش یابد. نوع محفظه بسته به شرایط کاری انتخاب می‌شود؛ از جمله بدنههای باز با تهویه طبیعی (ODP) برای محیطهای خشک و داخلی، یا بدنههای کاملاً بسته با فن خنک‌کننده (TEFC) برای فضاهای صنعتی.
کلاس عایق
کلاس عایق مشخص‌کننده تحمل حرارتی سیم‌پیچی‌هاست. کلاس‌های رایج برای الکتروموتورهای دور بالا شامل E (تا ۱۲۰ درجه سانتی‌گراد)، B (۱۳۰ درجه)، F (۱۵۵ درجه) و H ( ۱۸۰ درجه) هستند. در موتورهای دور بالا معمولاً از کلاس F استفاده می‌شود که علاوه بر تحمل حرارتی بالاتر، عمر بیشتر موتور را نیز تضمین میکند. در کاربردهایی که موتور با درایو فرکانس متغیر کار میکند، استفاده از عایق‌های مقاوم‌تر اهمیت بیشتری پیدا میکند.
درجه حفاظت IP
کدهایIP مثل IP54، IP55، IP67 میزان مقاومت الکتروموتور در برابر نفوذ گرد و غبار و رطوبت را نشان می‌دهند. این درجه‌بندی‌ها برای حفظ عملکرد موتور در محیطهای آلوده یا مرطوب ضروری هستند، به‌ویژه در مواردی که موتور در فضای باز یا همراه با فن‌های خنک‌کننده کار میکند.

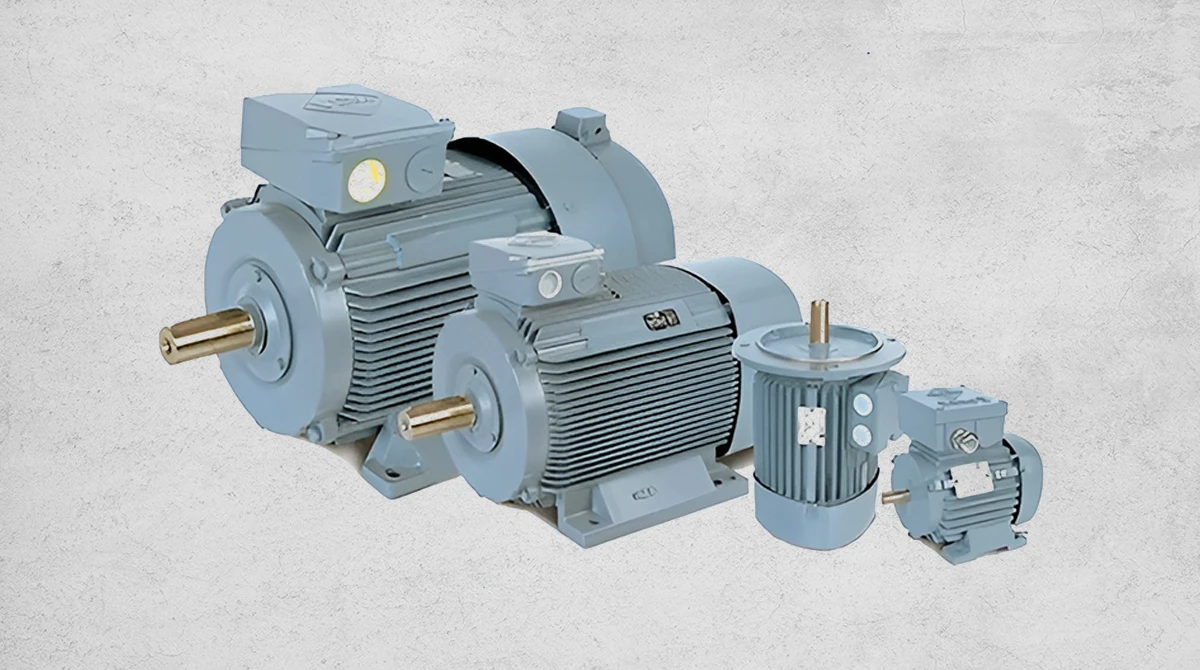

انواع الکتروموتور دور بالا ۳۰۰۰ دور
الکتروموتور ۳۰۰۰ دور AC
این دسته از الکتروموتورهای دور بالا با ولتاژ متناوب (AC) تغذیه میشوند. در آنها سیم‌پیچ‌های استاتور (بخش ثابت الکتروموتور) میدان مغناطیسی دوار تولید می‌کنند و روتور داخلی با ایجاد میدان مغناطیسی ثانویه نسبت به میدان استاتور، به حرکت درمی‌آید.
از آن‌جا که این موتورها باید میدان مغناطیسی خود را تولید کنند، نسبت به موتورهای DC بازده کمتری دارند. این موضوع در کاربردهای کوچک چندان محسوس نیست، اما در تجهیزاتی مانند فن‌های صنعتی که برای افزایش جریان هوا نیاز به توان بالاتری دارند، اهمیت بیشتری پیدا میکند.
موتورهای AC با دور بالا شامل انواع آسنکرون (القایی) و سنکرون هستند. اساس عملکرد آنها ایجاد میدان مغناطیسی دوار در استاتور است که روتور را به حرکت درمی‌آورد. موتورهای سنکرون دقیقاً با فرکانس شبکه کار می‌کنند (برای موتور دو قطب در ۵۰ هرتز، حدود ۳۰۰۰ دور در دقیقه)، ولی الکتروموتورهای القایی آسنکرون به دلیل وجود لغزش، کمی کندتر می‌چرخند (حدود ۲ تا ۳ درصد کمتر).
این الکتروموتورها به دلیل ساختار مقاوم و بازده بالا در کاربردهای صنعتی مانند کمپرسورها، محورهای ماشین‌کاری CNC و دیگر تجهیزات دور بالا به‌کار گرفته میشوند.
توصیه می‌شود به مطلب موتور سنکرون چیست و چه تفاوتی با موتور آسنکرون دارد؟ مراجعه کنید.
الکتروموتورهای دور بالا DC
الکتروموتورهای دور بالا DC بازده بالایی دارند و در مقایسه با نمونه‌های ACحرارت کمتری تولید می‌کنند. یکی از ویژگی‌های کلیدی آنها، گشتاور راه‌اندازی بسیار بالاست که برای تجهیزاتی با سختی شروع بالا مناسبشان می‌سازد. این موتورها شروع نرمی دارند، یعنی راه‌اندازی آنها بدون صدا و با آرامش انجام می‌شود. همچنین واکنش بسیار سریعی به دستورات کنترلی مانند توقف، حرکت یا شتاب‌گیری دارند.
انواع الکتروموتورهای DC دور بالا شامل موتورهای زغالی براش دار، سری و موتورهای براشلس یا مغناطیس دائم BLDC یا PMSM می‌شود. در نوع زغالی، کموتاسیون به‌صورت مکانیکی انجام می‌شود. این امر عمر موتور را به دلیل سایش تا حدی کاهش می‌دهد اما در عوض، کنترل دور آن ساده‌تر می‌شود. مدل‌های BLDC و PMSM از نظر سرعت، راندمان، نسبت توان به وزن و نیاز به نگهداری بسیار بهینه‌تر عمل می‌کنند و در ابزارهای دقیق، پهپادها و سیستم‌های خودرویی کاربرد گسترده دارند.
انواع الکتروموتور DC دور بالا
- الکتروموتور سری یا یونیورسال: در این موتورها، جریان سیم‌پیچ میدان و آرمیچر یکسان است. این ساختار در الکتروموتور دور بالا 3000 دور باعث ایجاد گشتاور راه‌اندازی بسیار بالا می‌شود و امکان رسیدن به سرعت‌های بالا (تا بیش از ۲۰۰۰۰ دور در دقیقه) در بارهای سبک را فراهم میکند. این موتورها در ابزارهای برقی، جاروبرقی‌ها و سامانه‌های حمل‌ونقل الکتریکی مانند جرثقیل و بالابر استفاده میشوند.
- الکتروموتور میدان موازی یا شنت: در این نوع الکتروموتور دور بالا، سیم‌پیچ میدان به‌صورت موازی با آرمیچر قرار دارد. همین ویژگی باعث می‌شود سرعت موتور در برابر تغییرات بار تقریباً ثابت بماند. اگرچه سرعت آنها نسبت به نوع سری کمتر است، اما در تجهیزاتی که نیاز به سرعت پایدار دارند مثل نوار نقاله‌ها، فنها و دستگاههای دقیق، عملکرد قابل‌اعتمادی دارند.
- الکتروموتور کامپاند: الکتروموتورهای ترکیبی یا کامپاند، ادغامی از سیم‌پیچ‌های سری و شنت هستند و بین گشتاور راه‌اندازی قوی و پایداری سرعت، تعادل ایجاد می‌کنند. این موتورها در انواع تجمعی و تفاضلی موجودند. کاربرد آنها در ماشین‌آلات صنعتی، دستگاههای چاپ و سایر تجهیزاتی است که هم قدرت و هم دقت در آنها اهمیت دارد.
- موتور مغناطیس دائم (PMDC): در این موتورها از آهنربای دائم به‌جای سیم‌پیچ میدان استفاده می‌شود، در نتیجه اندازه موتور کوچک‌تر است اما راندمان بالاتر و کنترل دقیق‌تری دارد. البته سرعت این نوع از الکتروموتورهای دور بالا تابعی از ولتاژ ورودی است. کاربرد آنها در استارتر خودروها، رباتیک و لوازم‌خانگی کوچک بسیار رایج است.
الکتروموتور ۳۰۰۰ دور تک‌فاز
الکتروموتورهای تک‌فاز دور بالا شامل انواع قطب‌چاک‌دار، دو فاز و خازن‌دار هستند که معمولاً در کاربردهای سبک مورد استفاده قرار می‌گیرند. این موتورها می‌توانند به سرعت‌های حدود ۳۰۰۰ دور در دقیقه یا چیزی در همین حول و حوش برسند. ساختار جمع‌وجور و قیمت مناسب از ویژگی‌های آن‌هاست، ولی گشتاور و بازده آنها نسبت به موتورها سه‌فاز پایین‌تر است؛ در نتیجه فقط برای مصارف کم‌قدرت مناسباند.
انواع الکتروموتور تک‌فاز دور بالا
- الکتروموتور دور بالا تک فاز خازن دائم PSC: این نوع الکتروموتور دور بالا دارای خازن دائمی در مدار استارت و ران است. این ساختار باعث ایجاد میدان مغناطیسی شبه‌چرخشی می‌شود که نسبت به نوع قطب‌چاک‌دار، راندمان و عملکرد نرم‌تری دارد. کارکرد بی‌صدا، سرعت متوسط تا بالا و دوام خوب، این الکتروموتورها را برای فنها، دمنده‌ها، پمپ‌های کوچک و سیستم‌های موقعیت‌یابی با سرعت متوسط مناسب میکند.
- الکتروموتور خازن استارت یا تک رله‌ای: این موتورها از خازن استارت بزرگ‌تر به همراه کلید یا رله گریز از مرکز استفاده می‌کنند که پس از راه‌اندازی، مدار کمکی را قطع میکند. گشتاور راه‌اندازی بالا و عملکرد مؤثر در دور کاری، از مزایای آن‌هاست. این الکتروموتورها با سرعت نزدیک به سنکرون (مثلاً ۳۴۵۰ دور در ۶۰ هرتز) در کمپرسورها، پمپها، کولرها و تجهیزاتی که شروع به‌کار در بار دارند، استفاده میشوند.
- موتور قطب‌چاک‌دار: یکی از ساده‌ترین و قدیمی‌ترین انواع الکتروموتور است که با استفاده از سیم‌پیچ‌های مسی چاک‌دار، در بخشی از میدان مغناطیسی تأخیر ایجاد میکند تا میدان چرخشی ضعیفی ساخته شود. این الکتروموتورها به سرعت‌های متوسط (حدود ۱۵۰۰ تا ۳۰۰۰ دور بسته به تعداد قطب) می‌رسند و از نظر قیمت ارزان، نگهداری آسان و دوام بالا هستند. اما به دلیل گشتاور راه‌اندازی و بازده بسیار پایین (حدود ۲۶ درصد)، تنها برای فنها، دمنده‌های سبک، ساعت‌ها و وسایلی با نیاز کم‌قدرت مناسباند.
- موتور سری تک‌فاز: ساختاری مشابه موتورهای یونیورسال دارد اما بیشتر در زمینه‌های صنعتی دیده می‌شود. در این موتورها، سیم‌پیچ میدان و آرمیچر به‌صورت سری متصل میشوند. گشتاور راه‌اندازی بالا و توانایی تغییر دور از ویژگی‌های این موتورهاست. در پمپها، نقاله‌ها، فنها، دمنده‌ها و ابزارهای ماشین‌کاری سبک (مخصوصاً در صنایع غذایی، نساجی و مشابه آن) کاربرد دارند.
- موتورهای سنکرون (نوع هیسترزیس، رلوکتانس یا لاوت): الکتروموتورهای هیسترزیس دور بالا به‌صورت کاملاً سنکرون با فرکانس AC کار می‌کنند و عملکردی بسیار پایدار و بی‌صدا دارند. این ویژگی آنها را برای کاربردهای دقیقی مثل ساعت و صفحه‌گردان‌ها مناسب می‌سازد. الکتروموتورهای رلوکتانسی یا نوع لاوت که در قالب موتورهای پلهای استفاده میشوند (مثل ساعت‌های کوارتز)، به‌صورت گام‌به‌گام حرکت می‌کنند و با مصرف برق بسیار کم، همواره با فرکانس شبکه همگام می‌مانند.
الکتروموتور سه فاز 3000 دور
الکتروموتورهای سه‌فاز دوربالا در دو نوع القایی و سنکرون عرضه میشوند و قابلیت رسیدن به سرعت‌هایی تا ۳۶۰۰ دور بر دقیقه (در مدل‌های دوپل و فرکانس ۶۰ هرتز) را دارند. توان خروجی آنها نیز بسیار فراتر از موتورهای تک‌فاز است. این موتورها از بازده بالا، گشتاور مطلوب و دوام فنی خوبی برخوردارند و در محیطهای صنعتی برای راه‌اندازی نقاله‌ها، پمپها، کمپرسورها و ماشین‌آلات سنگین مورد استفاده قرار می‌گیرند. به دلیل وجود میدان مغناطیسی گردان، الکتروموتور دور بالای سه فاز نیازی به خازن راه‌انداز ندارد و عملکردی نرم‌تر با طول عمر بیشتر از خود نشان می‌دهد.
انواع الکتروموتورهای سه فاز دور بالا
- الکتروموتور القایی قفس سنجابی: رایج‌ترین نوع الکتروموتور سه‌فاز، نوع قفس سنجابی است. در این الکتروموتورها، روتور از میله‌های هادی تشکیل شده که در دو انتها به حلقه‌هایی اتصال کوتاه شده‌اند. با اعمال ولتاژ سه‌فاز به استاتور، میدان مغناطیسی گردانی تولید می‌شود که بدون نیاز به اتصال الکتریکی مستقیم، جریان را به روتور القا میکند. سرعت این موتورها اندکی از سرعت سنکرون کمتر است، اما مدل‌های دوربالا مانند نمونه‌های دوپل در شبکه‌های ۵۰ هرتز، سرعتی نزدیک به ۳۰۰۰ دور بر دقیقه دارند. ساختار مقاوم، سادگی، و قابلیت سازگاری با اینورترها باعث شده این نوع الکتروموتور دور بالا 3000 دور، در کاربردهایی نظیر فنها، پمپها، کمپرسورها و اسپیندل‌های صنعتی به‌طور گسترده استفاده شود.
- الکتروموتور القایی با روتور سیم‌پیچی‌شده (رینگ لغزان): این نوع از الکتروموتور دور بالای القایی، روتور سیم‌پیچی‌شده‌ای دارد که از طریق رینگ لغزان به مقاومت‌های خارجی یا کنترل‌کننده‌ها متصل می‌شود. این طراحی، امکان کنترل گشتاور راه‌اندازی و سرعت پیش از رسیدن به حالت سنکرون را فراهم می‌سازد. اگرچه الکتروموتورهای دور بالای این نوع به علت داشتن براش و رینگ نیاز به نگهداری بیشتری دارند، اما زمانی که نیاز به گشتاور بالا در شروع یا تغییرات گسترده سرعت در ماشین‌آلات دوربالا وجود دارد، انتخاب مناسبی به‌شمار می‌روند. این تیپ الکتروموتور سه فاز در جرثقیل‌های سنگین، محرک آسیاب‌ها و نقاله‌های صنعتی بزرگ که به گشتاور بالا در حین کار نیاز دارند، به کار می‌رود.
- الکتروموتورهای دور بالا سنکرون سه‌فاز (مغناطیس دائم، رلوکتانسی، هیسترزیسی): الکتروموتورهای دور بالا 3000 دور سنکرون، روتور را با همان فرکانس میدان مغناطیسی استاتور می‌چرخانند و هیچ لغزشی در کار نیست. این موتورها در مدل‌های مختلف تولید میشوند که عبارتند از:
- الکتروموتورهای سنکرون مغناطیس دائم (PMSM) با استفاده از آهن‌رباهای نئودیمیوم عملکردی بسیار بهینه (تا حدود ۹۷٫۵٪) دارند و می‌توانند به دورهای بالا برسند، هرچند این الکتروموتورهای 3000 دور معمولاً در ترکیب با اینورتر استفاده میشوند. این موتورها در خودروهای الکتریکی، رباتیک و اسپیندل‌های دقیق کاربرد دارند.
- الکتروموتورهای رلوکتانسی با طراحی خاصی در روتور، هم‌راستا با میدان استاتور عمل می‌کنند. این موتورها مانند نوع القایی راه‌اندازی میشوند، اما در سرعت سنکرون قفل میشوند. سادگی عملکرد بدون نیاز به براش، باعث می‌شود برای درایوهای صنعتی مناسب باشند.
- موتورهای هیسترزیسی با روتورهای نرم از جنس فولاد کبالت، از لحظه شروع تا رسیدن به سرعت سنکرون، گشتاوری ثابت ایجاد می‌کنند. کاربرد آنها محدود و بیشتر در تجهیزات دقیق کم‌مصرف مثل تایمرهای دقیق است.
- الکتروموتورهای قطب‌متغیر (دالاندر): الکتروموتورهای دالاندر نوع خاصی از موتورهای القایی قفس سنجابی هستند که با تغییر در آرایش سیم‌پیچی، می‌توانند تعداد قطب‌ها و در نتیجه سرعت سنکرون را با نسبت ۲ به ۱ تغییر بدهند. این ویژگی امکان ایجاد دو سرعت متفاوت در الکتروموتور را بدون نیاز به اینورتر فراهم میکند.
کاربردهای الکتروموتور دور بالا
- ابزارهای خانگی و دستی: الکتروموتورهای دور بالا 3000 دور یونیورسال (سری) و موتورهای براشلس DC در انواع وسایل خانگی مانند جاروبرقی، سشوار، دریل و مخلوط‌کن استفاده میشوند. طراحی جمع‌وجور و توانایی رسیدن به دورهای بسیار بالا، آنها را برای ابزارهای دستی و پرتابل ایده‌آل کرده است.
- سامانه‌های HVAC، کمپرسورها و پمپها: در دمنده‌های صنعتی، چیلرها، کمپرسورهای برودتی و پمپ‌های پرسرعت، اغلب از الکتروموتور دور بالای القایی دوربالا یا مغناطیس دائم استفاده می‌شود. این موتورها با توان و چگالی بالا و سرعت‌هایی تا ۲۰,۰۰۰ دور بر دقیقه، انتخابی رایج برای انتقال هوا و گاز هستند.
- خودروهای برقی و هیبریدی: در وسایل نقلیه برقی، هیبریدی، توربوشارژرهای الکتریکی و سامانه‌های سلول سوختی، الکتروموتورهای پرسرعت نقش محوری دارند. این موتورها، گشتاور بالایی را در دامنه وسیعی از سرعت ارائه می‌دهند و نیاز به جعبه‌دنده‌های چندسرعته را از بین می‌برند.
- رباتیک و ماشین‌آلات دقیق: موتورهای براشلس و سرووموتور با دور بالا، در ربات‌ها، ماشین‌های CNC و تجهیزات تولیدی استفاده میشوند. دقت در کنترل، تکرارپذیری بالا و واکنش سریع، آنها را برای اتوماسیون مدرن و صنایع نسل چهارم حیاتی کرده است.
- هوانوردی و سامانه‌های پرنده الکتریکی (eVTOL): موتورهای الکتریکی دوربالا (از ۲۰۰۰ دور در دقیقه به بالا) در توسعه سامانه‌های eVTOL و پرنده‌های بدون گیربکس کاربرد دارند. این موتورها به دلیل راندمان و وزن پایین، انتخاب خوبی برای پرواز با نیرو محرکه الکتریکی محسوب میشوند.
- تولید و ذخیره انرژی: در سیستم‌های ذخیره انرژی چرخ‌طیاره‌ای (Flywheel) از الکتروموتور دور بالا تا ۶۰,۰۰۰ دور برای ذخیره و آزادسازی سریع انرژی در کاربردهای صنعتی و حمل‌ونقل استفاده می‌شود. ژنراتورهای پرسرعتی که با توربین‌های گازی راه‌اندازی میشوند هم به عنوان منبع تغذیه پشتیبان یا پرتابل کاربرد دارند.
- کاربردهای دریایی و صنعتی: در صنایع دریایی، الکتروموتور دور بالا در طراحی محرک‌های لبه‌پره‌ای (Rim-Driven Thrusters) استفاده می‌شود که مستقیم داخل پروانه قرار می‌گیرد. این روش باعث افزایش بازده و کاهش صدای عملکرد می‌شود. در خشکی هم این الکتروموتورها در سیستم‌های خلأ و تجهیزات آزمایشگاهی کاربرد دارند.
تأثیر عملکرد الکتروموتور 3000 دور با اینورتر یا درایو چیست؟
ادغام یک درایو فرکانس متغیر (VFD) با الکتروموتور دوربالا 3000 دور، کارکرد موتور را به‌طور اساسی متحول میکند. الکتروموتور به‌صورت معمول با سرعت سنکرون ثابت (مثلاً حدود ۳۰۰۰ دور در دقیقه در فرکانس ۵۰ هرتز) کار میکند. درایو با تنظیم هم‌زمان فرکانس و ولتاژ، امکان کنترل دقیق سرعت را به اپراتور می‌دهد. این کنترل شامل راه‌اندازی نرم، مدیریت گشتاور به‌صورت پویا و تنظیمات دقیق در فرایندهای صنعتی می‌شود.
در کاربردهایی مانند فن، پمپ یا کمپرسور که معمولاً با بار جزئی کار می‌کنند، مصرف انرژی الکتروموتور دور بالا تابع مکعب سرعت است؛ یعنی کاهش سرعت تنها به اندازه ۲۰ درصد می‌تواند منجر به صرفه‌جویی حدود ۵۰ درصدی در انرژی مصرفی شود. از طرف دیگر، استفاده از درایو باعث کاهش تنش‌های مکانیکی در زمان راه‌اندازی می‌شود، از تجهیزات محرک محافظت میکند و با بهره‌گیری از تکنولوژی‌های کنترلی پیشرفته مانند کنترل برداری یا مستقیم گشتاور، حتی در سرعت‌های پایین هم گشتاور پایداری ارائه می‌دهد.
با این اوصاف نصب درایو روی الکتروموتور دور بالا چالش‌هایی هم به همراه دارد. موتورهایی که به‌صورت مستقیم به شبکه متصل میشوند، معمولاً برای موج‌های PWM با فرکانس بالا که توسط درایو تولید میشوند طراحی نشده‌اند. طول زیاد کابل‌ها یا فرکانس کلیدزنی بالا هم می‌تواند باعث افزایش ولتاژهای ناگهانی شود که به عایق سیم‌پیچ‌ها فشار وارد می‌آورد، جریان‌های ناخواسته در بلبرینگها ایجاد میکند و در نهایت طول عمر موتور را کاهش می‌دهد.
از سوی دیگر در سرعت‌های کمتر از حالت نامی، عملکرد فن خنک‌کننده داخلی الکتروموتور دور بالا افت میکند و در استفاده‌های طولانی‌مدت در این شرایط، خطر داغ کردن وجود دارد. برای رفع این مشکلات، الکتروموتورهای ویژه‌ای تحت عنوان «مناسب برای اینورتر» طراحی میشوند که دارای عایق‌های تقویت‌شده و در برخی موارد سیستم خنک‌کننده کمکی هستند. استفاده از تجهیزات جانبی برای الکتروموتورهای دور بالا 3000 دور یا بیشتر مانند راکتور خطی یا فیلترهای dV/dt می‌تواند به حفظ سلامت کابل‌ها و موتور کمک کند.
آیا همیشه اینورتر نیاز است؟
نه همیشه. در مواردی که تنها تنظیمات جزئی سرعت لازم شود، کابل‌ها کوتاه باشند و کاربرد الکتروموتور موقتی یا غیرحساس باشد، استفاده از موتور استاندارد کفایت میکند، علی‌الخصوص اگر عایق‌کاری مناسبی داشته باشد، تنظیمات کلیدزنی منطقی اعمال شود و الکتروموتور مدت زیادی در سرعت پایین کار نکند.
با این حال در کاربردهایی با تغییرات وسیع سرعت، کابل‌کشی طولانی، راه‌اندازی و توقف مکرر، کارکرد دائمی در سرعت‌های پایین یا نیاز به گشتاور دقیق و پایدار، استفاده از الکتروموتور دور بالای مناسب برای درایو به‌شدت توصیه می‌شود یا طبق استانداردهای NEMA و IEC الزامی است. این الکتروموتورها به‌گونه‌ای طراحی شده‌اند که در برابر تنش‌های ناشی از سیگنال‌های PWM مقاوم باشند، عایق و خنک‌کنندگی تقویت‌شده داشته باشند و شرایط حرارتی و الکتریکی ناشی از کار با درایو را به‌درستی تحمل کنند.
نکات مهم خرید الکتروموتور 3000 دور
۱. بررسی سرعت و گشتاور مورد نیاز
پیش از هر چیز، باید مقدار گشتاور الکتروموتور دور بالا در حالت‌های حداکثری و دائم مشخص شود. در موتورهای دوربالا مانند اسپیندل یا سانتریفیوژ، تناسب دقیق میان گشتاور و سرعت نقش تعیین‌کننده‌ای در شتاب‌گیری و پایداری دارد. برای رسیدن به عملکرد قابل اطمینان، باید شرایط سخت‌گیرانه مثل شتاب‌گیری سریع از حالت سکون تا حداکثر دور را درنظر بگیرید و انتخاب الکتروموتور را متناسب با این نیاز انجام دهید. در این مرحله، وزن اینرسی هم اهمیت دارد و نباید نادیده گرفته شود.
۲. چرخه کاری و مدیریت حرارت
چرخه عملکرد الکتروموتور دور بالا مشخص میکند که سیستم به صورت پیوسته کار خواهد کرد یا متناوب یا دورهای. کارکرد مداوم در سرعت بالا، فشار حرارتی زیادی به سیم‌پیچ‌ها و بلبرینگها وارد میکند. لذا باید الکتروموتوری انتخاب شود که هم گشتاور مورد نظر را تأمین کند، هم توانایی دفع حرارت اضافی را داشته باشد. در شرایطی که فن داخلی در سرعت پایین راندمان کافی ندارد، استفاده از سیستم‌های خنک‌کننده خارجی یا موتورهای مخصوص کار با اینورتر توصیه می‌شود.
۳. نوع موتور و سازگاری با سیستم کنترلی
بسته به نیاز کنترلی، باید میان انواع القایی، سنکرون یا DC براشلس انتخاب کرد. دقت بالا در سرعت‌های زیاد معمولاً با الکتروموتور دور بالا PMSM یا سرووموتورهای براشلس بهتر به دست می‌آید. در عین حال، موتورهای القایی مقاومت بالاتری دارند اما از دقت کمتری برخوردارند. برای تضمین عملکرد مطمئن، کنترلر یا اینورتر مورد استفاده باید با ویژگی‌های الکتریکی و بازه سرعت موتور هماهنگ باشد.
۴. تطابق اینرسی و یکپارچگی مکانیکی
تناسب میان اینرسی روتور موتور و بار مکانیکی نکته‌ای کلیدی در انتخاب الکتروموتور دور بالای مناسب است. عدم تطابق می‌تواند باعث ناپایداری، لرزش یا شتاب‌گیری ناکافی شود. برای کاربردهای دقیق با سرعت بالا، نسبت اینرسی بار به موتور باید بین ۱:۱ تا ۱:۵ باشد تا پاسخ‌دهی نرم و کنترل سرعت دقیقی حاصل شود. این تطابق به کارکرد بدون لرزش و عملکرد قابل پیش‌بینی کمک میکند.
۵. عایق‌کاری، بلبرینگ و کیفیت ساخت
در دورهای بالا، ولتاژ پلهای ناشی از اینورترها می‌تواند به عایق سیم‌پیچ آسیب برساند و فشار زیادی بر یاتاقان‌ها وارد کند. بنابراین باید از الکتروموتوری با عایق مقاوم در برابر ولتاژهای بالا (مخصوصاً مدل‌های مناسب برای اینورتر)، یاتاقان‌های با کیفیت و بالانس دقیق استفاده شود. طراحی مبتنی بر اینورتر و محور و استفاده از فیلترهای مناسب هم در افزایش عمر مفید الکتروموتور مؤثر است.
۶. شرایط محیطی و بهره‌وری انرژی
نوع پوسته، دمای محیط، وجود گردوغبار یا رطوبت و سطح نویز مجاز باید بررسی شود. موتورهای دوربالا معمولاً نویز بیشتری دارند و ممکن است نیاز به محفظه‌های عایق صدا داشته باشند. همچنین انتخاب موتوری با راندمان بالا نه‌تنها موجب صرفه‌جویی در مصرف انرژی می‌شود، بلکه هزینه‌های طول عمر تجهیز را نیز کاهش می‌دهد چون عمده هزینه بهره‌برداری از الکتروموتور دور بالا به مصرف برق اختصاص دارد. برای اطالاعات بیشتر بهینه سازی مصرف انرژی، به مقاله راهکارهای کاهش مصرف انرژی الکتروموتور و صرفه‌جویی هوشمند مراجعه کنید.
جمع بندی
الکتروموتورهای دور بالا 3000 دور به‌عنوان یکی از اجزای کلیدی در صنعت مدرن شناخته میشوند. این تجهیزات فشرده و پرقدرت توان کنترل دقیق سرعت را در کاربردهایی متنوع فراهم می‌کنند؛ مثل اسپیندل‌های CNC، سیستم‌های تهویه، خودروهای برقی و فناوری‌های هوافضا. در این مقاله با انواع الکتروموتور دور بالا بر اساس ساختار و جریان ورودی آشنا شدیم و به کاربری‌های مختلف این مولدهای قدرت پرداختیم.
انتخاب صحیح الکتروموتور دور بالا در گرو شناختی فراتر از سرعت و قدرت نامی دستگاه است. برای خرید الکتروموتور 3000 دور، باید اطلاعات کاملی درباره روابط گشتاور و سرعت، چرخه عملکرد، نوع عایق، تعادل اینرسی و سازگاری با درایوها کسب نمایید.
اگر بهره وری انرژی، اتوماسیون و بهینه سازی فضا برای شما در اولویت قرار دارد و خواهان انتخاب و خرید الکتروموتور دور بالا هستید، برای تصمیم گیری نهایی حتماً از مشورت با متخصصان بهره ببرید. واحد فروش و پشتیبانی ما آماده پاسخگویی به سؤالات شما در ارتباط با نیازسنجی، بررسی انواع برندهای الکتروموتور دور بالا و معرفی بهترین گزینه به شما عزیزان است.
سؤالات متداول الکتروموتور دور بالا
- الکتروموتور دور بالا ۳۰۰۰ دور چیست و چه تفاوتی با موتورهای دورپایین دارد؟ الکتروموتور دور بالا یک موتور دوپل با سرعت نامی نزدیک ۳۰۰۰ دور در دقیقه است. نسبت به موتورهای دورپایین، سرعت بالاتر و گشتاور کمتری دارد و برای بارهای سبک با دور بالا مناسبتر است.
- چه کاربردهایی برای موتورهای ۳۰۰۰ دور رایج است؟ این موتورها در پمپها، فنها، سانتریفیوژها، دستگاههای صنعتی با دور ثابت، کمپرسورها و برخی ابزارهای دوار استفاده میشوند که نیاز به سرعت بالا و گشتاور متوسط دارند.
- آیا موتور ۳۰۰۰ دور برای بارهای سنگین مناسب است؟ موتورهای ۳۰۰۰ دور معمولاً برای بارهای سبک تا متوسط مناسباند. برای بارهای سنگین، بهتر است از موتورهای دور پایین با گشتاور بالاتر استفاده شود.
- چه تفاوتی بین بدنههای فلزی و آلومینیومی برای الکتروموتورهای دور بالا وجود دارد؟ بدنه فلزی (چدنی) مقاومت مکانیکی و استحکام بیشتری دارد، اما سنگینتر است. بدنه آلومینیومی سبکتر بوده و بهتر گرما را دفع میکند، اما برای محیطهای صنعتی سنگین مناسبتر نیست.
