باید گفت در دنیای صنعتی امروز که بهره‌وری، کاهش هزینه و بهینه‌سازی فضا اهمیت بالایی دارد، الکتروگیربکس هالو شفت به عنوان یک نوآوری کلیدی، راهکاری هوشمندانه و مدرن ارائه می‌دهد. این فناوری با یک طراحی منحصربه‌فرد یعنی یک محور خروجی توخالی، نیاز به قطعات واسطه‌ای مانند کوپلینگ را به طور کامل حذف می‌کند.
این اتصال مستقیم به شافت دستگاه، فرآیند نصب را به شکل چشمگیری ساده‌تر و سریع‌تر کرده، فضای اشغال‌شده توسط کل مجموعه را کاهش می‌دهد و هزینه‌های جانبی مربوط به خرید و نگهداری را از بین می‌برد. در واقع این گیربکس به جای قرارگیری در کنار دستگاه مستقیماً روی محور آن سوار می‌شود.
به همین دلیل استفاده از الکتروگیربکس هالو شفت یک انتخاب استراتژیک برای صنایعی است که به دنبال افزایش کارایی و کاهش پیچیدگی‌های فنی هستند. در ادامه این مقاله عمیق‌تر به این فناوری جذاب و مزایای آن می‌پردازیم.
هالو شفت به زبان ساده چیست؟

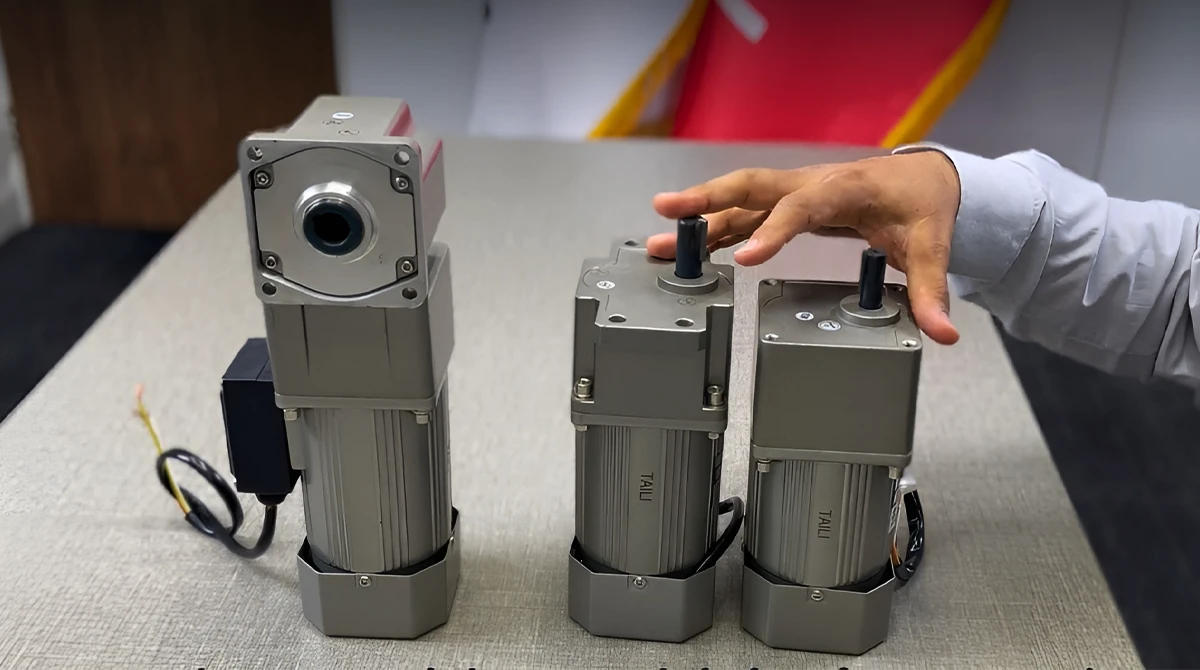

برخلاف گیربکس‌های سنتی با شافت توپر (Solid Shaft) که برای اتصال به دستگاه نیازمند قطعه واسطه‌ای به نام کوپلینگ هستند، الکتروگیربکس هالو شفت دارای یک محور مرکزی توخالی است. این طراحی هوشمندانه اجازه می‌دهد تا شافتِ دستگاه مستقیماً از داخل گیربکس عبور کرده و گیربکس به جای قرار گرفتن در کنار دستگاه، مستقیماً روی آن سوار شود.
این تفاوت کلیدی به خوبی به سوال گیربکس شافت مستقیم چیست پاسخ می‌دهد؛ مدلی که خروجی آن توپر بوده و نیازمند اتصالات خارجی است.
برای مثال در یک میکسر صنعتی به جای نصب گیربکس در کنار دستگاه و درگیر شدن با هم‌محورسازی کوپلینگ، شما به سادگی گیربکس هالو شافت را روی محور اصلی میکسر نصب می‌کنید. نتیجه، یک اتصال یکپارچه، بدون قطعات اضافی و با اشغال کمترین فضای ممکن است که این فناوری را تا این حد کارآمد کرده است.
چرا گیربکس هالو شافت انتخاب اول حرفه‌ای‌هاست؟
محبوبیت روزافزون الکتروگیربکس هالو شفت در صنایع مختلف تصادفی نیست. این انتخاب هوشمندانه، ریشه در مجموعه‌ای از مزایای عملی و کلیدی دارد که مستقیماً به افزایش بهره‌وری و کاهش هزینه‌ها منجر می‌شوند. در واقع مزایای گیربکس هالو شافت آن‌قدر قابل توجه است که بسیاری از مهندسان و مدیران فنی، آن را به عنوان راهکار استاندارد در طراحی‌های جدید خود در نظر می‌گیرند. در ادامه به چهار مورد از مهم‌ترین این برتری‌ها می‌پردازیم:
۱. نصب آسان و سریع، بدون نیاز به تخصص بالا
یکی از وقت‌گیرترین و حساس‌ترین مراحل در نصب گیربکس‌های سنتی، فرآیند هم‌محورسازی (Alignment) بین شافت گیربکس و شافت دستگاه است. این کار به دقت بالا، ابزارهای خاص و زمان نیاز دارد. گیربکس هالو شافت با حذف کوپلینگ این چالش را به طور کامل از بین می‌برد. نصب آن به سادگیِ سوار کردن گیربکس بر روی شافت دستگاه است که این فرآیند را تا حد زیادی سریع‌تر کرده و خطاهای انسانی را به حداقل می‌رساند.
۲. صرفه‌جویی چشمگیر در فضا و کاهش وزن سیستم
در بسیاری از کاربردهای صنعتی، فضا یک منبع گران‌بهاست. با حذف کوپلینگ و اتصالات جانبی، الکتروگیربکس هالو شفت یک مجموعه بسیار فشرده‌تر و سبک‌تر ایجاد می‌کند. این ویژگی به طراحان اجازه می‌دهد تا سیستم‌های بهینه‌تری را در فضاهای محدودتر جای دهند و وزن کلی ماشین‌آلات را کاهش دهند؛ مزیتی که در تجهیزاتی مانند نوار نقاله‌های معلق یا دستگاه‌های متحرک بسیار حیاتی است.
۳. افزایش راندمان و انتقال بهینه قدرت
هر قطعه واسط در سیستم انتقال قدرت، میزانی از انرژی را تلف می‌کند. کوپلینگ‌ها نیز از این قاعده مستثنی نیستند و می‌توانند باعث اتلاف انرژی شوند. اتصال مستقیم در گیربکس هالو شافت، این قطعه واسط را حذف کرده و مسیر انتقال قدرت را کوتاه‌تر و مستقیم‌تر می‌کند. این به معنای آن است که بخش بیشتری از توان الکتروموتور بدون اتلاف به دستگاه شما می‌رسد که نتیجه آن افزایش راندمان کلی سیستم و کاهش مصرف انرژی در درازمدت است.
۴. کاهش هزینه‌های نگهداری و افزایش طول عمر
یک قانون ساده در مهندسی می‌گوید: «هرچه تعداد قطعات متحرک کمتر باشد، احتمال خرابی نیز کمتر است.» با حذف کوپلینگ، شما یکی از اصلی‌ترین قطعاتی که نیاز به بازرسی، روغن‌کاری و تعویض دوره‌ای دارد را حذف کرده‌اید. این امر نه تنها هزینه‌های نگهداری و تعمیرات را کاهش می‌دهد، با حذف یک نقطه شکست بالقوه قابلیت اطمینان و طول عمر کل سیستم را نیز افزایش می‌دهد.
آشنایی با انواع گیربکس هالو شافت در بازار
اکنون که با مزایای کلیدی این فناوری آشنا شدیم، بهتر است بدانیم که الکتروگیربکس هالو شفت یک محصول واحد نیست. در حقیقت دنیای گسترده‌ای از انواع گیربکس هالو شافت وجود دارد که هر یک برای کاربردهای خاصی طراحی شده‌اند. این دسته‌بندی معمولاً بر اساس ساختار داخلی دنده‌ها و نحوه انتقال نیرو صورت می‌گیرد که مستقیماً بر عملکرد، راندمان و گشتاور خروجی آن‌ها تأثیر می‌گذارد.
انتخاب نوع مناسب، کلید دستیابی به حداکثر کارایی و طول عمر سیستم است. برای کمک به شما در این تصمیم‌گیری در ادامه سه مدل از پرکاربردترین و مهم‌ترین گیربکس‌های هالو شافت موجود در بازار را به تفصیل بررسی خواهیم کرد تا بتوانید با دیدی باز، بهترین گزینه را برای نیاز صنعتی خود شناسایی کنید.
گیربکس حلزونی هالو شافت
یکی از محبوب‌ترین و پرکاربردترین مدل‌ها، گیربکس هالو شافت حلزونی است. ویژگی شاخص این مدل، ساختار ۹۰ درجه‌ای آن است؛ به این معنا که شافت ورودی و خروجی بر یکدیگر عمود هستند. این طراحی منحصربه‌فرد، آن را به یک راه‌حل ایده‌آل برای کاربردهایی تبدیل می‌کند که با محدودیت فضا مواجه هستند و نیاز به تغییر جهت نیرو دارند. تصور کنید در یک خط تولید فشرده نیاز به نصب یک موتور در زاویه‌ای متفاوت از محور اصلی دارید؛ این گیربکس دقیقاً برای چنین سناریوهایی ساخته شده است.
علاوه بر این یکی از مهم‌ترین قابلیت‌های فنی گیربکس حلزونی، ویژگی «عدم برگشت‌پذیری» یا خود قفل‌شوندگی در نسبت‌های تبدیل بالا است. این یعنی زمانی که الکتروموتور خاموش می‌شود، شافت خروجی قفل شده و تحت بار، در جهت عکس حرکت نمی‌کند. این قابلیت یک مزیت ایمنی بسیار حیاتی در کاربردهایی مانند بالابرهای باری، کانوایرهای شیب‌دار و سیستم‌های مشابه است؛ زیرا از سقوط یا حرکت ناخواسته بار جلوگیری می‌کند. این ویژگی، الکتروگیربکس هالو شفت حلزونی را به گزینه‌ای مطمئن و اقتصادی برای کاربردهای متعدد تبدیل کرده است.
گیربکس هلیکال (شافت مستقیم) آویز
هنگامی که صحبت از راندمان بالا و تحمل بارهای سنگین به میان می‌آید، گیربکس‌های هلیکال آویز با خروجی هالو شافت یکی از بهترین گزینه‌ها هستند. این مدل‌ها که با نام گیربکس آویز نیز شناخته می‌شوند به لطف طراحی دنده‌های مارپیچ خود، راندمان فوق‌العاده بالایی (معمولاً بالای ۹۵٪) دارند. این به معنای حداقل اتلاف انرژی و انتقال حداکثری توان موتور به دستگاه شماست.
توانایی اصلی این نوع الکتروگیربکس هالو شفت در تحمل گشتاورهای بسیار سنگین و مقاومت در برابر شوک‌های ناگهانی کاری است. این ویژگی آن‌ها را برای استفاده در قلب تپنده صنایع سنگین، مانند خطوط نوار نقاله طویل در معادن، جرثقیل‌های سقفی و انواع میکسرهای صنعتی که با مواد چگال سروکار دارند، کاملاً مناسب می‌سازد. برای بررسی مشخصات فنی دقیق‌تر و مدل‌های موجود می‌توانید به صفحه محصولات گیربکس هلیکال (شافت مستقیم) مراجعه کنید.
گیربکس کرانویل پینیون
گیربکس کرانویل پینیون را می‌توان به عنوان یک راهکار مهندسی پیشرفته در نظر گرفت که بهترین ویژگی‌های دو نوع دیگر را در یک مجموعه قدرتمند ترکیب می‌کند. این مدل همزمان راندمان بالای گیربکس‌های هلیکال و ساختار خروجی ۹۰ درجه‌ای گیربکس‌های حلزونی را ارائه می‌دهد. این ترکیب آن را به گزینه‌ای بسیار مستحکم، بادوام و کارآمد برای سخت‌ترین شرایط صنعتی تبدیل کرده است.
دنده‌های مخروطی و مارپیچ در این گیربکس‌ها، سطح تماس بسیار بالایی با یکدیگر دارند که این امر باعث می‌شود بتوانند بارهای بسیار سنگین و شوک‌های شدید را بدون مشکل تحمل کنند. به همین دلیل از این نوع الکتروگیربکس هالو شفت در صنایعی استفاده می‌شود که قابلیت اطمینان و استحکام در اولویت مطلق قرار دارد؛ صنایعی مانند فولاد، کارخانه‌های سیمان، نوار نقاله‌های شیب‌دار و سنگین و هر کاربردی که در آن، توقف خط تولید به معنای زیان‌های هنگفت است.
راهنمای جامع خرید الکتروگیربکس هالو شافت
انتخاب و خرید گیربکس هالو شافت مناسب، فراتر از یک خرید ساده است؛ این یک سرمایه‌گذاری بلندمدت بر روی کارایی و پایداری خط تولید شماست. با توجه به تنوع مدل‌ها و مشخصات فنی، این فرآیند ممکن است کمی چالش‌برانگیز به نظر برسد.
یک انتخاب اشتباه علاوه بر این‌که می‌تواند منجر به کاهش کارایی سیستم شود، ممکن است هزینه‌های پیش‌بینی‌نشده‌ای مانند تعمیرات مکرر یا حتی نیاز به تعویض کامل دستگاه را به همراه داشته باشد. با مطالعه دقیق نکات کلیدی که در ادامه به آن‌ها می‌پردازیم، شما ابزارهای لازم برای یک تصمیم‌گیری هوشمندانه را در اختیار خواهید داشت و می‌توانید با اطمینان کامل، بهترین الکتروگیربکس هالو شافت را برای کاربرد مورد نظر خود انتخاب کنید.
تفاوت گیربکس هالو شافت و سالید
از اساسی‌ترین سوالات هنگام انتخاب گیربکس، درک تفاوت گیربکس هالو شافت و سالید است. این انتخاب یک تصمیم استراتژیک است که مستقیماً بر پیچیدگی نصب، فضای مورد نیاز و هزینه‌های بلندمدت سیستم شما تأثیر می‌گذارد.
بارزترین تفاوت در روش نصب است. الکتروگیربکس هالو شفت مستقیماً روی شافت دستگاه سوار می‌شود که نیاز به هم‌محورسازی دقیق را حذف کرده و مجموعه‌ای بسیار فشرده ایجاد می‌کند. در مقابل، گیربکس سالید شافت نیازمند کوپلینگ برای اتصال است. این فرآیند علاوه بر این‌که به فضای طولی بیشتری احتیاج دارد، مستلزم دقت بالا در هم‌راستاسازی است.
این تفاوت در طراحی مستقیماً بر هزینه‌ها نیز تاثیرگذار است. اگرچه هزینه اولیه گیربکس هالو شافت ممکن است کمی بالاتر باشد اما با حذف هزینه خرید و نگهداری کوپلینگ، در بلندمدت به گزینه‌ای اقتصادی‌تر تبدیل می‌شود. در واقع شما یک نقطه شکست و یک قطعه مصرفی را از سیستم خود حذف می‌کنید.
در نهایت کاربردها نیز متمایز است. طراحی فشرده الکتروگیربکس هالو شفت آن را برای نوار نقاله‌ها، میکسرها و بالابرها ایده‌آل می‌سازد. در حالی که گیربکس سالید شافت در کاربردهای سنتی مانند پمپ‌ها و فن‌ها که انعطاف‌پذیری کوپلینگ در آن‌ها مزیت محسوب می‌شود، همچنان جایگاه خود را حفظ کرده است.
عوامل موثر بر قیمت الکتروگیربکس
وقتی صحبت از قیمت الکتروگیربکس هالو شافت می‌شود، ارائه یک عدد ثابت تقریباً غیرممکن است. این محصول یک کالای استاندارد با برچسب قیمت مشخص نیست؛ بلکه یک تجهیز مهندسی است که هزینه نهایی آن تحت تأثیر عوامل متعددی قرار می‌گیرد. درک این عوامل به شما کمک می‌کند تا انتظارات واقع‌بینانه‌ای داشته باشید و بدانید که هزینه پرداختی شما صرف چه ویژگی‌هایی می‌شود. در ادامه چهار عامل کلیدی را بررسی می‌کنیم:
- برند و کشور سازنده: همانند بسیاری از تجهیزات صنعتی، برند سازنده نقش مهمی در تعیین قیمت دارد. برندهای معتبر اروپایی که به کیفیت ساخت، مهندسی دقیق و طول عمر بالا شهرت دارند، معمولاً در رده قیمتی بالاتری قرار می‌گیرند. این تفاوت قیمت مستقیماً به کیفیت مواد اولیه، دقت ماشین‌کاری و استانداردهای سخت‌گیرانه کنترل کیفیت بازمی‌گردد.
- جنس پوسته و دنده‌ها: مواد به کار رفته در ساخت گیربکس تاثیر مستقیمی بر دوام و قیمت آن دارد. پوسته‌های چدنی مقاومت بیشتری در برابر ارتعاشات و بارهای سنگین دارند و برای محیط‌های صنعتی خشن مناسب‌ترند؛ اما قیمت بالاتری نیز دارند. در مقابل، پوسته‌های آلومینیومی سبک‌تر بوده و برای کاربردهای استاندارد، گزینه‌ای اقتصادی محسوب می‌شوند. کیفیت و آلیاژ دنده‌ها نیز در قیمت نهایی یک الکتروگیربکس هالو شفت بسیار موثر است.
- نسبت تبدیل و گشتاور خروجی: یکی از مهم‌ترین فاکتورهای فنی، میزان گشتاور خروجی و نسبت تبدیل گیربکس است. هرچه یک گیربکس برای تحمل گشتاور بالاتری طراحی شده باشد به دنده‌ها، بلبرینگ‌ها و شافت‌های بزرگ‌تر و مقاوم‌تری نیاز دارد. این پیچیدگی و استحکام بالاتر در طراحی به طور طبیعی منجر به افزایش قیمت نهایی محصول می‌شود.
- توان و نوع الکتروموتور کوپل شده: از آنجا که الکتروگیربکس هالو شفت ترکیبی از گیربکس و الکتروموتور است، مشخصات موتور تاثیر قابل توجهی بر قیمت کل مجموعه دارد. عواملی مانند توان موتور (اسب بخار یا کیلووات)، کلاس بهره‌وری انرژی (IE)، وجود ترمز، ضد انفجار بودن یا سایر ویژگی‌های خاص، همگی می‌توانند قیمت نهایی را به میزان قابل توجهی تغییر دهند.
کاربرد الکتروگیربکس هالو شافت در صنایع مختلف
تطبیق‌پذیری بالا، مهم‌ترین ویژگی کاربرد الکتروگیربکس هالو شافت است. این فناوری در صنایع گوناگون راه‌حل‌های بهینه‌ای ارائه می‌دهد که در ادامه سه نمونه برجسته آن را بررسی می‌کنیم:
- سیستم‌های نوار نقاله (کانوایرها): در این سیستم‌ها، الکتروگیربکس هالو شفت مستقیماً روی محور اصلی (درام) نوار نقاله نصب می‌شود.
مزیت مشخص: این اتصال مستقیم، نیاز به زنجیر یا کوپلینگ را حذف کرده و با ایجاد یک مجموعه فشرده، باعث صرفه‌جویی در فضا، کاهش هزینه‌های نگهداری و افزایش ایمنی سیستم می‌شود. - دستگاه‌های میکسر و همزن صنعتی: در میکسرهای صنایع شیمیایی و غذایی، این گیربکس مستقیماً در انتهای محور همزن نصب می‌گردد.
مزیت مشخص: این طراحی، وزن مجموعه را به صورت متقارن توزیع می‌کند و از اعمال بارهای نامتعارف بر یاتاقان‌های میکسر جلوگیری کرده که نتیجه آن، افزایش طول عمر دستگاه است. - بالابرها و آسانسورهای باری: در سیستم‌های بالابر، گیربکس هالو شافت مستقیماً به محور وینچ متصل می‌شود.
مزیت مشخص: حذف کوپلینگ به معنای از بین بردن یک نقطه شکست بالقوه است. این اتصال یکپارچه به ویژه در مدل‌های حلزونی با قابلیت خودقفلی، ایمنی سیستم را به شکل چشمگیری افزایش می‌دهد.
نکات کلیدی نصب و استفاده از کاتالوگ فنی
انتخاب صحیح الکتروگیربکس هالو شافت نیمی از مسیر موفقیت است؛ نیم دیگر آن به نصب صحیح و درک دقیق مشخصات فنی محصول بستگی دارد. در آتور صنعت، ما معتقدیم که توانمندسازی مشتریان با دانش فنی، کلید دستیابی به حداکثر کارایی و طول عمر تجهیزات است. به همین دلیل در این بخش به دو موضوع حیاتی می‌پردازیم: نکات نصب الکتروگیربکس هالو شفت و نحوه استفاده از اطلاعات فنی.
فرآیند نصب گیربکس هالو شافت اگرچه ساده‌تر از مدل‌های سالید است؛ اما نیازمند توجه به جزئیات کلیدی است. یکی از مهم‌ترین این نکات استفاده صحیح از «بازوی گشتاور» (Torque Arm) است. این قطعه که به بدنه گیربکس و شاسی دستگاه متصل می‌شود، وظیفه بسیار مهمی دارد: جلوگیری از چرخش بدنه گیربکس در اثر گشتاور واکنشی. نصب نادرست یا حذف این قطعه می‌تواند به سرعت به گیربکس و دستگاه شما آسیب جدی وارد کند.
در کنار نصب، تسلط بر کاتالوگ الکتروگیربکس هالو شافت ابزار قدرتمند شما برای یک انتخاب مهندسی‌شده است. این کاتالوگ‌ها صرفاً یک لیست از محصولات نیستند و شناسنامه فنی هر دستگاه به شمار می‌روند. هنگام مطالعه آن‌ها به این موارد کلیدی توجه ویژه داشته باشید:
- فاکتور خدمات (Service Factor): این عدد که بر اساس نوع بار و ساعات کارکرد روزانه تعیین می‌شود به شما می‌گوید که الکتروگیربکس هالو شفت تا چه حد برای شرایط کاری شما مقاوم است. انتخاب فاکتور خدمات پایین‌تر از حد نیاز، عمر گیربکس را به شدت کاهش می‌دهد.
- دور خروجی (RPM) و حداکثر گشتاور (Nm): این دو پارامتر، خروجی اصلی کار گیربکس هستند و باید دقیقاً با نیاز دستگاه شما مطابقت داشته باشند.
برای دسترسی مستقیم به این اطلاعات و بررسی دقیق مدل‌های مختلف، می‌توانید به بخش کاتالوگ محصولات ما مراجعه کرده و فایل‌های فنی مربوط به هر محصول را دانلود نمایید.
نتیجه‌گیری: انتخاب هوشمندانه گیربکس با مشاوره تخصصی
همانطور که در این مقاله بررسی کردیم، الکتروگیربکس هالو شفت یک راهکار مهندسی کارآمد است که می‌تواند بهره‌وری و پایداری سیستم‌های شما را به شکل چشمگیری افزایش دهد. انتخاب درست این تجهیز نیازمند توجه به جزئیات فنی دقیقی است. برای یک جمع‌بندی سریع، این چک‌لیست را به خاطر بسپارید:
- نوع گیربکس: مطمئن شوید که مدل انتخابی (حلزونی، هلیکال و…) با نیاز کاربردی شما هماهنگ است.
- گشتاور و سرعت: این دو پارامتر باید دقیقاً مطابق با نیاز ماشین شما باشد.
- شرایط کاری: فاکتور خدمات (Service Factor) را متناسب با سختی و ساعات کارکرد روزانه انتخاب کنید.
این نکات به شما کمک می‌کند تا با دیدی بازتر تصمیم بگیرید؛ اما بهترین راه برای اطمینان از یک انتخاب بی‌نقص، استفاده از دانش متخصصان است. در آتور صنعت، ما خود را تنها یک فروشنده نمی‌دانیم؛ بلکه به عنوان یک شریک قابل اعتماد و مشاور فنی در کنار شما هستیم.
برای انتخاب دقیق و بهینه الکتروگیربکس مورد نیاز صنعت خود و دریافت مشاوره فنی رایگان، همین امروز با کارشناسان ما در آتور صنعت تماس بگیرید یا فرم درخواست مشاوره را در پایین صفحه تکمیل کنید تا در کوتاه‌ترین زمان ممکن، راهنمایی‌های لازم را دریافت نمایید.
سوالات متداول انواع الکتروگیربکس هالو شفت
- مهم‌ترین مزیت الکتروگیربکس هالو شفت چیست؟
اصلی‌ترین مزیت آن، حذف نیاز به کوپلینگ است. این ویژگی به نصب بسیار آسان‌تر، صرفه‌جویی قابل توجه در فضا و کاهش هزینه‌های مربوط به نگهداری و تعمیرات در بلندمدت منجر می‌شود. - آیا الکتروگیربکس هالو شفت برای کاربردهای سنگین مناسب است؟
بله؛ کاملاً. مدل‌های هلیکال (آویز) و کرانویل پینیون به طور خاص برای تحمل گشتاورهای بسیار بالا و مقاومت در برابر شوک‌های کاری شدید در صنایع سنگینی مانند فولاد، سیمان و معادن طراحی شده‌اند. - چگونه می‌توانم بهترین مدل الکتروگیربکس هالو شفت را برای نیاز خود انتخاب کنم؟
بهترین و مطمئن‌ترین راه، دریافت مشاوره از کارشناسان فنی است. با بررسی دقیق پارامترهایی مانند گشتاور مورد نیاز، سرعت خروجی و شرایط کاری دستگاه، آن‌ها می‌توانند مناسب‌ترین الکتروگیربکس هالو شفت را به شما پیشنهاد دهند تا از انتخابی بهینه و اقتصادی اطمینان حاصل کنید. - تفاوت اصلی بین مدل حلزونی و هلیکال در چیست؟
گیربکس حلزونی خروجی ۹۰ درجه دارد، برای فضاهای محدود ایده‌آل است و در نسبت‌های بالا خاصیت خود قفل‌شوندگی دارد. در مقابل، گیربکس هلیکال راندمان بسیار بالاتری داشته و برای انتقال قدرت و گشتاور های سنگین‌تر گزینه مناسب‌تری است.
