گشتاور و نسبت تبدیل در گیربکس صنعتی؛ راهنمای جامع محاسبه و انتخاب

یکی از موضوعات بنیادین در طراحی و بهره‌برداری از تجهیزات مکانیکی، محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی است. هر گیربکس برای آنکه بتواند وظیفه انتقال قدرت را به بهترین شکل انجام دهد، نیازمند درک درست از این دو پارامتر کلیدی است. گشتاور به عنوان نیروی چرخشی و نسبت تبدیل به عنوان عامل تنظیم سرعت و قدرت، اساس عملکرد صحیح سیستم‌های انتقال قدرت را شکل می‌دهند. بدون آشنایی با این مفاهیم، انتخاب و به‌کارگیری درست یک گیربکس در صنایع مختلف تقریباً غیرممکن خواهد بود.

در بسیاری از پروژه‌ها، دسترسی به اطلاعات کامل از طریق پلاک‌خوانی گیربکس امکان‌پذیر است. اما زمانی که این داده‌ها در دسترس نباشند، توانایی محاسبه دستی گشتاور و نسبت تبدیل اهمیت ویژه‌ای پیدا می‌کند. همین محاسبات به مهندسان کمک می‌کند تا از عملکرد دقیق تجهیزات اطمینان داشته باشند و از مشکلاتی مانند کاهش راندمان یا خرابی زودهنگام جلوگیری کنند.

بنابراین، یادگیری محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی نه تنها به معنای تسلط بر یک فرمول ساده؛ بلکه به معنای داشتن ابزاری برای انتخاب درست، بهینه‌سازی عملکرد و افزایش طول عمر ماشین‌آلات است. در ادامه این مقاله به‌صورت گام‌به‌گام روش‌های محاسبه معرفی می‌شوند تا هر کاربر صنعتی بتواند در شرایط واقعی، بهترین تصمیم را بگیرد.

نقش حیاتی گشتاور و نسبت تبدیل

گشتاور و نسبت تبدیل قلب تپنده هر گیربکس هستند. این دو عامل تعیین می‌کنند که گیربکس چه میزان نیرو منتقل کند و با چه سرعتی این انتقال انجام شود. بدون محاسبه درست، حتی پیشرفته‌ترین گیربکس‌ها هم کارایی مطلوب نخواهند داشت.

وقتی محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی به‌درستی انجام شود، نتیجه آن انتخابی هوشمندانه، عملکرد پایدار و جلوگیری از استهلاک زودهنگام خواهد بود. در مقابل، نداشتن این دانش باعث فشار بیش از حد بر گیربکس یا ناتوانی در انتقال بار می‌شود.

در بسیاری از صنایع، وقتی اطلاعات پلاک یا کاتالوگ در دسترس نیست، توانایی محاسبه دستی یک مزیت بزرگ است. این دانش مانند نقشه راه عمل می‌کند و شما را از مرحله انتخاب تا بهره‌برداری مطمئن همراهی می‌کند.

گشتاور و نسبت تبدیل چیست؟

برای درک بهتر، ابتدا باید دو مفهوم پایه‌ای را بشناسیم:

• گشتاور: نیروی چرخشی که باعث حرکت یا دوران اجسام می‌شود. در گیربکس صنعتی، این نیرو حرکت موتور را به قدرتی قابل‌استفاده برای بار خروجی تبدیل می‌کند.
• نسبت تبدیل: عامل تنظیم سرعت و قدرت که مشخص می‌کند دور ورودی چگونه به دور خروجی تبدیل شود و چه تغییری در گشتاور رخ دهد.

این دو مفهوم اساس محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی هستند. افزایش نسبت تبدیل یعنی کاهش سرعت و افزایش گشتاور و برعکس. همین رابطه امکان طراحی سیستم‌های متنوع صنعتی را فراهم می‌کند.

اهمیت نسبت تبدیل در گیربکس به راندمان، دقت حرکت و مصرف انرژی بازمی‌گردد. هرچه انتخاب دقیق‌تر باشد، بازده سیستم بالاتر خواهد بود. اگر پلاک‌خوانی امکان‌پذیر نبود، محاسبه دستی بهترین راه‌حل است.

گشتاور (Torque)

گشتاور نیرویی است که به شما اجازه می‌دهد یک پیچ زنگ‌زده را باز کنید یا نوار نقاله‌ای بزرگ را به حرکت درآورید. واحد آن نیوتن‌متر (Nm) یا پوند-فوت (lb-ft) است.

در گیربکس صنعتی و گشتاور، موتور تنها انرژی اولیه را تولید می‌کند اما این گیربکس است که آن را به نیروی مناسب بار خروجی تبدیل می‌نماید. مثلاً جرثقیل به گشتاور بالا نیاز دارد اما فن صنعتی نیازمند سرعت بیشتر و گشتاور کمتر است.

شناخت گشتاور و یادگیری روش‌های محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی نخستین گام برای طراحی و انتخاب صحیح گیربکس به شمار می‌رود.

نسبت تبدیل (Gear Ratio): تنظیم کننده سرعت و قدرت

نسبت تبدیل ضریبی است که سرعت موتور را به سرعت خروجی گیربکس تبدیل می‌کند. مثلاً اگر نسبت تبدیل ۱۰ باشد، یعنی سرعت موتور ۱۰ برابر سرعت شافت خروجی است و گشتاور خروجی ۱۰ برابر می‌شود.

اهمیت آن زمانی آشکار می‌شود که بخواهیم میان سرعت و قدرت تعادل برقرار کنیم. انتخاب نادرست می‌تواند به مصرف انرژی زیاد و استهلاک سریع منجر شود. بنابراین، انجام صحیح محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی به تصمیم‌گیری بهتر کمک خواهد کرد.

مثال: اگر موتور با سرعت ۱۴۰۰ RPM کار کند و نسبت تبدیل ۱۴ باشد، خروجی تنها ۱۰۰ RPM خواهد داشت اما گشتاور خروجی به‌طور قابل‌توجهی افزایش می‌یابد.

محاسبه نسبت تبدیل گیربکس (گام به گام)

یکی از مهم‌ترین و کاربردی‌ترین مراحل درک عملکرد گیربکس، یادگیری روش‌های محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی است. وقتی بدانید نسبت تبدیل دقیقاً چگونه به دست می‌آید، می‌توانید به‌سادگی توانایی گیربکس را در انتقال نیرو بسنجید و از عملکرد صحیح آن در شرایط مختلف مطمئن شوید. این محاسبه تنها یک فرمول ریاضی ساده نیست؛ بلکه ابزاری استراتژیک برای انتخاب، طراحی و حتی عیب‌یابی سیستم‌های صنعتی به شمار می‌رود.

اگرچه در بسیاری از موارد اطلاعات لازم روی پلاک گیربکس یا در کاتالوگ سازنده موجود است؛ اما همیشه به این منابع دسترسی ندارید. تصور کنید در محیطی کار می‌کنید که گیربکس قدیمی یا بدون مشخصات دقیق در اختیار دارید. در چنین شرایطی، توانایی محاسبه دستی می‌تواند شما را از سردرگمی نجات دهد.

برای به دست آوردن نسبت تبدیل سه روش اصلی وجود دارد که هرکدام متناسب با شرایط مختلف کاربرد دارند:

1. استفاده از دور موتور و دور خروجی (روش فرمولی مستقیم و دقیق).
2. شمارش تعداد دندانه‌های چرخ‌دنده‌ها (روش مکانیکی و ساده).
3. اندازه‌گیری قطر چرخ‌دنده‌ها (روش جایگزین در نبود سایر اطلاعات).

هر یک از این روش‌ها مزایا و محدودیت‌های خاص خود را دارند. اگر بخواهید با سرعت بیشتری به نتیجه برسید، اندازه‌گیری دور موتور و دور خروجی بهترین گزینه است. اگر به گیربکس دسترسی کامل دارید، شمارش دندانه‌ها انتخابی مطمئن خواهد بود و در شرایطی که تنها امکان مشاهده ابعاد فیزیکی وجود دارد، استفاده از قطر چرخ‌دنده‌ها راه‌حل عملی محسوب می‌شود.

در ادامه، این سه روش را به تفصیل بررسی می‌کنیم تا شما بتوانید بسته به شرایط کاری، بهترین رویکرد را انتخاب کنید و به کمک آن، تصمیم‌های دقیق‌تری در زمینه طراحی یا نگهداری تجهیزات بگیرید.

محاسبه نسبت با دور موتور

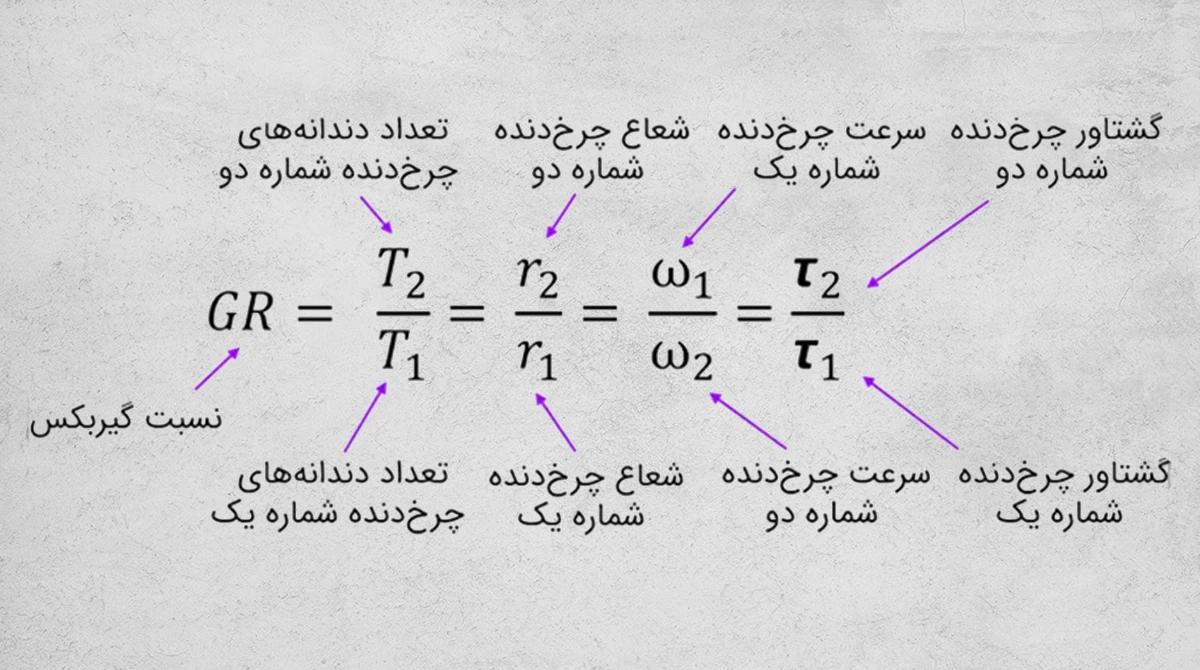

یکی از ساده‌ترین روش‌ها برای محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی استفاده از دور ورودی و خروجی است. فرمول این روش به شکل زیر بیان می‌شود:

i=n1n2i = \dfrac{n_{1}}{n_{2}}i=n2​n1​​

• i: نسبت تبدیل
• n1: دور ورودی (RPM)
• n2: دور خروجی (RPM)

مثال: اگر موتور با سرعت ۱۴۰۰ دور در دقیقه کار کند و گیربکس خروجی را با سرعت ۱۰۰ دور در دقیقه بچرخاند، نسبت تبدیل برابر است با:

i=1400100=14i = \dfrac{1400}{100} = 14i=1001400​=14

یعنی سرعت ۱۴ برابر کاهش یافته و در عوض گشتاور خروجی ۱۴ برابر افزایش پیدا می‌کند.

نکات مهم:

• همیشه بهتر است چند بار دور ورودی و خروجی را اندازه‌گیری کنید تا خطای احتمالی کاهش یابد.
• در محیط‌های صنعتی ممکن است نوسانات سرعت وجود داشته باشد؛ بنابراین میانگین چند اندازه‌گیری دقیق‌تر خواهد بود.
• این روش به‌خصوص برای گیربکس‌های نصب‌شده روی نوار نقاله‌ها یا پمپ‌ها کاربرد زیادی دارد.

محاسبه نسبت تبدیل با دنده: راه حلی مکانیکی

روش دیگر برای محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی، شمارش تعداد دندانه‌های چرخ‌دنده‌ها است. فرمول به صورت زیر است:

i=Z2Z1i = \dfrac{Z_{2}}{Z_{1}}i=Z1​Z2​​

• Z1: تعداد دندانه‌های چرخ‌دنده محرک
• Z2: تعداد دندانه‌های چرخ‌دنده متحرک

مثال: اگر چرخ‌دنده محرک ۲۰ دندانه و چرخ‌دنده متحرک ۶۰ دندانه داشته باشد:

i=6020=3i = \dfrac{60}{20} = 3i=2060​=3

یعنی خروجی سه برابر کندتر می‌چرخد اما گشتاور سه برابر افزایش پیدا می‌کند.

نکات مهم:

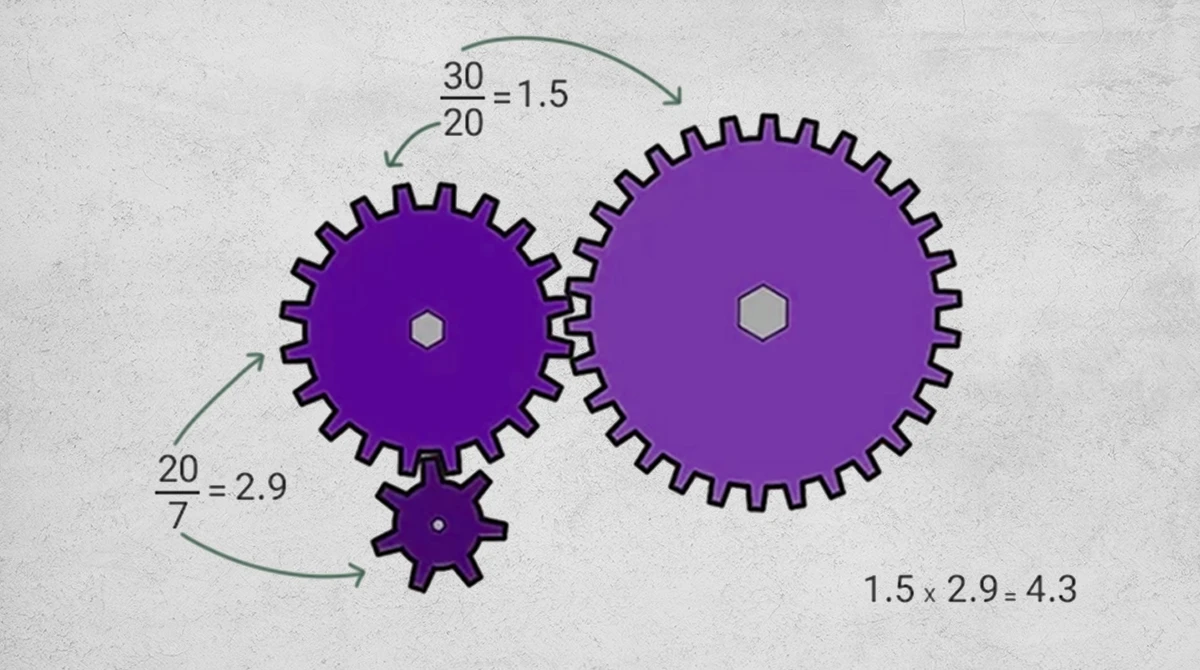

• در گیربکس‌های چندمرحله‌ای باید نسبت هر مرحله را جداگانه محاسبه و در هم ضرب کنید.
• اگر به نقشه فنی دسترسی ندارید، شمارش دندانه‌ها ساده‌ترین روش برای تخمین دقیق است.
• این روش برای گیربکس‌های باز یا قابل‌دسترسی بسیار کاربردی است.

قطر چرخ‌دنده‌ها: ابزاری دیگر برای محاسبه

در شرایطی که امکان شمارش دندانه‌ها وجود ندارد، می‌توان از قطر گام چرخ‌دنده‌ها استفاده کرد. این هم یکی از روش‌های مرسوم در محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی است.

i=D2D1i = \dfrac{D_{2}}{D_{1}}i=D1​D2​​

• D1: قطر چرخ‌دنده محرک
• D2: قطر چرخ‌دنده متحرک

مثال: اگر قطر چرخ‌دنده محرک ۵ سانتی‌متر و قطر چرخ‌دنده متحرک ۲۰ سانتی‌متر باشد:

i=205=4i = \dfrac{20}{5} = 4i=520​=4

این یعنی خروجی چهار برابر کندتر و گشتاور چهار برابر بیشتر خواهد شد.

کاربرد: این روش زمانی مفید است که تنها به ابعاد فیزیکی دسترسی دارید. برای مثال در گیربکس‌های قدیمی یا آسیب‌دیده که پلاک یا کاتالوگ موجود نیست.

نحوه محاسبه گشتاور گیربکس

گشتاور خروجی گیربکس نشان می‌دهد سیستم تا چه حد توانایی انتقال نیرو دارد. برای محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی، معمولاً از توان موتور و سرعت خروجی استفاده می‌شود.

T=9550×PnT = \dfrac{9550 \times P}{n}T=n9550×P​

• T: گشتاور بر حسب نیوتن‌متر (Nm)
• P: توان موتور بر حسب کیلووات (kW)
• n: دور خروجی بر حسب دور در دقیقه (RPM)

مثال عددی: فرض کنید موتوری با توان ۵.۵ کیلووات به گیربکسی متصل است که خروجی آن ۱۰۰ RPM می‌چرخد:

T=9550×5.5100=525.25 NmT = \dfrac{9550 \times 5.5}{100} = 525.25 \, NmT=1009550×5.5​=525.25Nm

یعنی گشتاور خروجی تقریباً ۵۲۵ نیوتن‌متر خواهد بود. این میزان گشتاور به‌خوبی نشان می‌دهد که گیربکس برای جابه‌جایی بارهای سنگین مناسب است.

عوامل موثر بر گشتاور گیربکس

فرمول استاندارد تنها مقدار تئوری گشتاور را نشان می‌دهد اما در عمل همیشه شرایط واقعی متفاوت است. در بسیاری از پروژه‌ها، مهندسان متوجه می‌شوند که گشتاور خروجی کمتر از مقدار محاسبه‌شده است. دلیل این تفاوت، وجود متغیرهای متعددی است که باید هنگام محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی در نظر گرفته شوند.

1. راندمان مکانیکی گیربکس
   هیچ گیربکسی راندمان صددرصد ندارد. اصطکاک میان دنده‌ها، کیفیت روغن‌کاری و طراحی داخلی باعث می‌شود بخشی از انرژی به صورت گرما از دست برود. به همین دلیل، همیشه گشتاور واقعی کمتر از مقدار تئوری خواهد بود. برای مثال اگر راندمان یک گیربکس ۹۵٪ باشد، باید گشتاور محاسبه‌شده را در ۰.۹۵ ضرب کنید تا به مقدار واقعی برسید.
2. ضریب کارکرد (Service Factor)
   شرایط کاری همه دستگاه‌ها یکسان نیست. برخی گیربکس‌ها باید به طور مداوم تحت بارهای شوکی، لرزش‌های ناگهانی یا بار اضافه فعالیت کنند. در این حالت، ضریب کارکرد به‌عنوان یک عامل اصلاحی استفاده می‌شود. اگر این ضریب در نظر گرفته نشود، گیربکس در مدت کوتاهی دچار خرابی می‌شود. انتخاب گیربکس بر اساس ضریب کارکرد مناسب، تضمین می‌کند که دستگاه حتی در شرایط سخت نیز طول عمر مناسبی داشته باشد.
3. شرایط محیطی
   دما، رطوبت و گردوغبار نیز بر عملکرد گیربکس تاثیر مستقیم دارند. برای مثال در محیط‌های گرم، روغن‌کاری ضعیف‌تر عمل می‌کند و همین موضوع باعث افزایش اصطکاک و کاهش راندمان می‌شود. یا در محیط‌های مرطوب، احتمال خوردگی دنده‌ها بالا می‌رود که خود عاملی برای افت گشتاور خروجی است. بنابراین، هنگام محاسبه باید شرایط محیطی را هم لحاظ کنید.

نسبت تبدیل و گشتاور

رابطه میان نسبت تبدیل و گشتاور یکی از بنیادی‌ترین اصول در عملکرد گیربکس‌هاست. هرچه نسبت تبدیل افزایش یابد، سرعت خروجی کاهش پیدا می‌کند و در مقابل گشتاور بیشتری در دسترس خواهد بود. برعکس، زمانی‌که نسبت تبدیل کمتر باشد، سرعت خروجی بالا می‌رود اما گشتاور افت می‌کند. این قانون ساده، اساس طراحی و انتخاب گیربکس در کاربردهای مختلف صنعتی است.

برای درک بهتر، می‌توان به مثال‌های عملی اشاره کرد:

• در خطوط تولید که نیاز به سرعت بالا برای جابه‌جایی مداوم قطعات وجود دارد، نسبت تبدیل کوچک انتخاب می‌شود تا سرعت خروجی بالا باشد.
• در سیستم‌های بالابر و جرثقیل که بارهای سنگین باید جابه‌جا شوند، نسبت تبدیل بزرگ‌تر است تا گشتاور خروجی چند برابر شود و توان لازم برای بلند کردن بار تامین گردد.

در عمل، این تعادل میان سرعت و قدرت تنها با محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی امکان‌پذیر است. اگر این محاسبات دقیق نباشند یا گیربکس انتخابی قادر به تحمل بار نخواهد بود یا سیستم با سرعت نامناسب عمل خواهد کرد.

کاربرد این محاسبات: از طراحی تا عیب یابی

دانش مربوط به محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی فقط به مرحله طراحی محدود نمی‌شود. این دانش ابزاری کاربردی برای عیب‌یابی و نگهداری نیز به‌شمار می‌رود. برای نمونه:

• اگر دستگاهی راندمان پایینی دارد یا بیش از حد داغ می‌شود، بررسی مجدد نسبت تبدیل می‌تواند نشان دهد که گیربکس برای بار فعلی مناسب نبوده است.
• در شرایطی که گیربکس بیش از اندازه صدا تولید می‌کند یا زود دچار استهلاک می‌شود، محاسبه مجدد گشتاور خروجی می‌تواند دلیل اصلی را آشکار کند.

بنابراین، این محاسبات نه تنها در انتخاب اولیه گیربکس؛ بلکه در بهبود عملکرد تجهیزات موجود و افزایش طول عمر آن‌ها نیز نقشی کلیدی دارند. در واقع، هر تکنسین یا مهندسی که بتواند نسبت تبدیل و گشتاور را محاسبه کند، یک ابزار قدرتمند برای پیشگیری از خطاهای پرهزینه در اختیار دارد.

راهنمای انتخاب گیربکس صنعتی

برای انتخاب صحیح یک گیربکس، اولین و مهم‌ترین قدم، انجام دقیق محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی است. این محاسبات پایه‌ای مشخص می‌کنند که گیربکس چه میزان توانایی انتقال نیرو دارد و آیا برای کاربرد موردنظر مناسب است یا خیر. بدون در نظر گرفتن این دو پارامتر اساسی، هر انتخابی در عمل می‌تواند به افزایش هزینه‌های تعمیر، توقف خط تولید یا حتی خرابی کامل سیستم منجر شود.

اما انتخاب گیربکس تنها به این محاسبات محدود نمی‌شود. عوامل دیگری نیز باید در فرآیند تصمیم‌گیری بررسی شوند:

• نوع کاربرد: آیا گیربکس برای نوار نقاله، میکسر، پمپ یا سیستم بالابر استفاده خواهد شد؟ هر کاربرد به گشتاور و نسبت تبدیل متفاوتی نیاز دارد.
• فضای نصب: در برخی پروژه‌ها فضای محدودی برای نصب گیربکس وجود دارد. انتخاب مدل با ابعاد متناسب اهمیت زیادی دارد.
• شرایط محیطی: دمای بالا، رطوبت یا گرد و غبار زیاد می‌تواند عملکرد گیربکس را کاهش دهد. در چنین محیط‌هایی باید به جنس پوسته، نوع آب‌بندی و سیستم خنک‌کاری توجه ویژه‌ای داشت.
• بودجه در دسترس: هرچند انتخاب گیربکس ارزان‌تر در نگاه اول جذاب است اما اگر توانایی تحمل بار را نداشته باشد در بلندمدت هزینه‌های بیشتری به مجموعه تحمیل خواهد کرد.



 نتیجه‌گیری: قدرت انتخاب با دانش شما

در این مقاله با اهمیت محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی آشنا شدیم. دانستیم که این دو پارامتر اساس عملکرد هر گیربکس هستند و بدون آن‌ها امکان انتخاب درست وجود ندارد.

برای جمع‌بندی:

• گشتاور، نیروی چرخشی است که توان موتور را به قدرت خروجی تبدیل می‌کند.
• نسبت تبدیل، تنظیم‌کننده سرعت و گشتاور است.
• روش‌های محاسبه شامل دور موتور، شمارش دندانه‌ها و اندازه‌گیری قطر هستند.
• راندمان و شرایط کاری بر گشتاور واقعی تأثیر می‌گذارند.

اکنون که با چم‌وخم این محاسبات آشنا شدید اگر نیاز به مشاوره تخصصی برای انتخاب بهترین گیربکس صنعتی دارید، کارشناسان آتور صنعت آماده‌اند تا شما را به‌صورت رایگان راهنمایی کنند. کافی است از طریق فرم مشاوره آتور صنعت درخواست خود را ثبت کنید تا در کوتاه‌ترین زمان پاسخ‌گو باشیم.



سوالات متداول گشتاور و نسبت تبدیل در گیربکس صنعتی

1.  چرا محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی اهمیت دارد؟
   زیرا انجام درست این محاسبه تضمین می‌کند که گیربکس انتخاب‌شده توانایی انتقال قدرت مورد نیاز را دارد، راندمان سیستم افزایش می‌یابد و از استهلاک زودهنگام جلوگیری می‌شود.
2.  چگونه می‌توان نسبت تبدیل را بدون کاتالوگ محاسبه کرد؟
   با اندازه‌گیری دور ورودی و خروجی، شمارش دندانه‌های چرخ‌دنده یا استفاده از قطر چرخ‌دنده‌ها می‌توان نسبت تبدیل را به‌دست آورد. این روش‌ها بخشی از فرآیند محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی هستند که حتی در شرایط نبود اطلاعات سازنده نیز کاربرد دارند.
3.  آیا راندمان گیربکس در محاسبه گشتاور تاثیر دارد؟
   بله. راندمان کمتر از یک است و باعث کاهش گشتاور واقعی نسبت به مقدار تئوری می‌شود. بنابراین در هنگام محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی باید راندمان واقعی دستگاه هم لحاظ شود تا نتیجه دقیق‌تری به دست آید.
4. محاسبه گشتاور و نسبت تبدیل در گیربکس صنعتی چه نقشی در عیب‌یابی دارد؟
   این محاسبات کمک می‌کند تا منشأ مشکلاتی مانند کاهش راندمان، صدای غیرعادی یا خرابی‌های مکرر شناسایی شود. با اتکا به نتایج دقیق این محاسبه می‌توان گیربکس مناسب‌تری انتخاب کرد یا شرایط بهره‌برداری را اصلاح نمود.
