یکی از روش‌های مؤثر برای مدرن‌سازی و بهینه‌سازی سیستم پمپاژ، تنظیم و نصب اینورتر پمپ آب است. در سیستم‌های سنتی معمولاً از ست کنترل یا مخزن تحت فشار برای تأمین آب، ثابت نگه داشتن فشار و کاهش دفعات روشن و خاموش شدن پمپ استفاده می‌کنند. این تجهیزات هرچند کاربردی هستند، اما هزینه اضافه ایجاد می‌کنند، فضا می‌گیرند و انعطاف‌پذیری سیستم را محدود می‌کنند. با نصب اینورتر، سرعت پمپ متناسب با میزان مصرف تغییر می‌کند و آب با فشار دقیق مورد نیاز تأمین می‌شود، به تجهیزات کنترلی اضافی هم نیازی نخواهد بود.
با انجام صحیح طریقه نصب اینورتر برای پمپ آب خانگی یا صنعتی، می‌توانید ترتیبی بدهید که سیستم روان‌تر عمل کند و دفعات استارت و استاپ ناگهانی کمتر شود. همین موضوع فشار مکانیکی روی موتور و اجزای هیدرولیکی را به‌طور قابل توجهی کاهش می‌دهد.
امروز قصد داریم در راهنمای نصب اینورتر بر روی پمپ، مراحلی که باید برای آماده سازی تا اجرا را طی کنید را بررسی نماییم. با آتور صنعت همراه باشید تا فرایند راه اندازی اینورتر برای پمپ ساختمان خود را به درستی انجام بدهید و از نکات مهمی که باید در این مسیر بدانید، آگاه شوید.

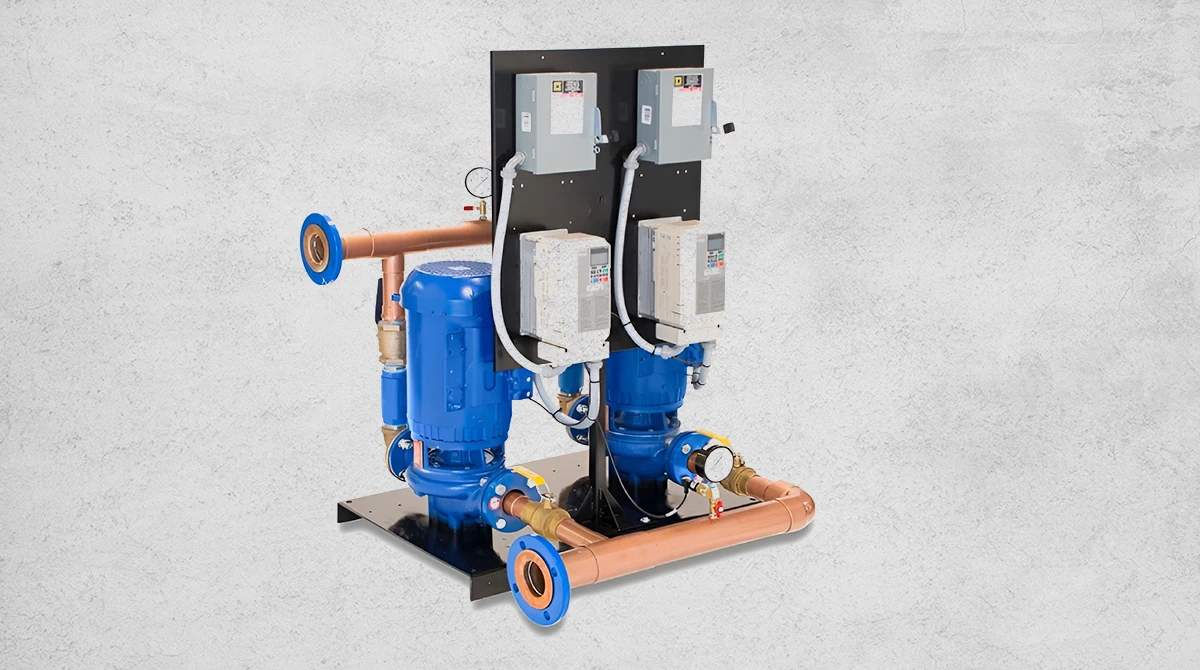

چرا نصب اینورتر بر روی پمپ اهمیت دارد؟
اگر ساختمان شما مجهز به سیستم آبرسانی با پمپ آب باشد، یحتمل از نحوه کارکرد آن به خوبی مطلع هستید. سیستم‌های پمپاژ متعارف اگر به تجهیزات کنترلی متصل نباشند معمولاً با سرعت ثابت کار می‌کنند، حتی زمانی که نیاز واقعی کمتر از ظرفیت کامل باشد. در چنین شرایطی بخش اضافه فشار و دبی پمپ آب خانگی یا به هدر می‌رود، یا از طریق شیرهای کنترل جریان تخلیه می‌شود.
مسئله دیگر به این صورت است که یا پمپ مکرر روشن و خاموش می‌شود و یا فشار شبکه در سطحی بالاتر از حد مجاز قرار می‌گیرد. استفاده از اینورتر امکان تنظیم سرعت موتور را فراهم می‌کند تا پمپ دقیقاً همان مقدار آب و فشار موردنیاز سیستم را تأمین کند. در نتیجه با نصب اینورتر روی پمپ آب، ناکارآمدی‌های ذاتی در عملکرد سرعت ثابت برطرف می‌شوند.
نکته مهم دیگر در راه‌اندازی مستقیم پمپ نهفته است. در این روش، جریان هجومی بالایی شکل می‌گیرد که ضربه‌های مکانیکی به شکل واترهمر (ضربه قوچ) یا افزایش ناگهانی فشار را به دنبال دارد. در چنین شرایطی، نصب درایو فرکانس متغیر روی پمپ آب راه اندازی نرم و تدریجی برای شبکه ایجاد می‌کند تا در لحظه استارت و توقف عملکرد، پرفرمنسی کنترل شده از خودش نشان بدهد.
در نتیجه این کنترل، فشار الکتریکی از روی شبکه برق برداشته می‌شود و همزمان تنش مکانیکی روی پمپ، لوله کشی و شیرآلات کاهش پیدا می‌کند.
برخی دیگر از مزایای نصب اینورتر برای پمپ آب به شرح زیر هستند.
- توان مصرفی پمپ در بسیاری از سیستم‌های سانتریفیوژ به توان سوم سرعت وابسته است. بنابراین حتی کاهش اندک در سرعت می‌تواند صرفه‌جویی چشمگیری در مصرف انرژی ایجاد کند که در بسیاری موارد تا حدود 20% تا 30% یا بیشتر هم می‌رسد.
- هرچه راه اندازی نرم‌تر و سرعت کمتر باشد، جریان‌های لحظه‌ای و هزینه‌های ناشی از پیک مصرف هم پایینتر خواهند بود. این امر جریمه‌های برق و نیاز به زیرساخت‌های پرظرفیت را به حداقل می‌رساند.
- با انجام صحیح نحوه نصب اینورتر پمپ آب، قطعاتی مانند بلبرینگ، آب‌بند، کوپلینگ، شیر و اتصالات لوله تحت فشار و ارتعاش هیدرولیک کمتری قرار می‌گیرند.
- کارکرد پمپ در سرعت‌های پایینتر معمولاً سطح نویز و ارتعاش را کمتر می‌کند. از تغییرات ناگهانی جریان که موجب آشفتگی، نوسانات یا ضربه‌های موجی در لوله‌ها می‌شوند هم جلوگیری می‌شود.
آیا نصب اینورتر پمپ جایگزین منبع انبساط می‌شود؟
احتمالاً بعد از اینکه در ابتدای مقاله مطرح کردیم که می‌شود با نصب اینورتر از ست کنترل و منبع انبساط چشم پوشید، این سؤال برای شما پیش آمده باشد که پس تکلیف جبران فشار منبع انبساط چه خواهد شد؟
در پاسخ به این سؤال، ابتدا باید خاطرنشان کنیم که اینورتر پمپ با منبع انبساط کارکردی متفاوت دارد و نباید آنها را هم‌معنی دانست. منبع انبساط یا تحت فشار با کمک تیوپ داخلی، آب را ذخیره می‌نماید و در زمان افت فشار، کمبود را جبران می‌کند. اینورتر مستقیم فشار تولید نمی‌کند، بلکه با استفاده از سنسور فشار و تغییر دور موتور پمپ، سرعت پمپاژ آب را به‌گونه‌ای تنظیم می‌کند که فشار سیستم همیشه در محدوده تنظیم‌شده باقی بماند.
به همین دلیل در بسیاری از سیستم‌های مدرن که اینورتر نصب شده باشد، دیگر نیازی به استفاده از منبع انبساط بزرگ برای ثابت نگه داشتن فشار وجود ندارد. اینورتر با مدیریت هوشمند دور موتور، جلوی نوسانات را می‌گیرد و فشار را پایدار نگه می‌دارد. البته در برخی پروژه‌ها ممکن است برای جلوگیری از ضربه قوچ یا ذخیره حداقلی، یک منبع کوچک کمکی هم به‌کار گرفته شود اما نقش اصلی کنترل فشار عملاً به عهده اینورتر خواهد بود.
نحوه آماده سازی برای نصب اینورتر روی پمپ
انتخاب مناسب اینورتر برای پمپ
اولین قدم در راهنمای نصب اینورتر پمپ آب، شناسایی کامل مشخصات پمپ و موتور است. به این منظور باید اطلاعات روی پلاک موتور شامل ولتاژ، جریان نامی، توان، سرعت، ضریب سرویس و کلاس عایق را جمعاوری کنید. به علاوه منحنی پمپ (هد در برابر دبی) را هم بر اساس شرایط سیستم شامل هد استاتیک، افت اصطکاک و حداقل دبی موردنیاز مشخص نمایید.
اینورتر باید توانایی تأمین جریان بار کامل موتور را داشته باشد و معمولاً 10 تا 20 درصد حاشیه برای اضافه‌بار یا شرایط گذرا در نظر گرفته می‌شود. پیشنهاد اکثر سازندگان این است که هنگام انتخاب اینورتر مناسب پمپ آب، جریان را ملاک قرار بدهید و به توان صرف اکتفا نکنید. باید مطمئن شوید موتور برای کار با اینورتر مناسب است.
کلاس ولتاژ اینورتر باید با ولتاژ ورودی (مثلاً 230، 400 یا 480 ولت) و نحوه سربندی موتور (ستاره یا مثلث) هماهنگ باشد. اینورتر انتخابی باید علاوه بر ظرفیت جریان با حاشیه کافی، دارای رده دمای محیطی، سیستم خنک‌کاری و نوع حفاظ متناسب باشد.
اگر پمپ آب شما از نوع سانتریفیوژ و بشقابی باشد، معمولاً استفاده از اینورتر با مشخصه گشتاور متغیر مناسب خواهد بود. در نهایت باید بررسی کنید که اینورتر از حالت‌های کنترلی موردنیاز (مثل فیدبک فشار یا کنترل دبی) و قابلیت‌های حفاظتی (جلوگیری از کارکرد خشک، تشخیص عدم جریان، اضافه‌بار و غیره) هم پشتیبانی کند. بسیاری از اینورترها، توابع داخلی مثل تشخیص نبود جریان، حالت خواب یا حالت پرکردن لوله را هم ارائه می‌دهند که برای سیستم‌های پمپاژ بسیار کارآمد هستند.
انتخاب محل نصب اینورتر
محیطی که برای نصب اینورتر پمپ آب انتخاب می‌کنید باید تمیز، خشک با تهویه مناسب باشد و از تابش مستقیم خورشید، گازهای خورنده، بخار روغن یا گردوغبار محافظت شود. در بیشتر دیتاشیت‌ها، محدوده دمای کاری بین منفی 10 تا مثبت 40 درجه سانتی‌گراد توصیه شده است. اگر چنین شرایطی فراهم نباشد، بایستی برای انجام طریقه نصب اینورتر برای پمپ آب روشی جهت خنک کاری و تهویه اضافی هم درنظر بگیرید.
اینورتر باید به صورت عمودی نصب شود و فضای کافی در اطراف آن برای جریان هوا و دسترسی سرویس‌دهی وجود داشته باشد. مسیر دفع حرارت (مانند هیت‌سینک) نباید مسدود گردد و اجزای داغ مانند مقاومت ترمز در صورت امکان در سمت ورودی هوا قرار نگیرند.
محل نصب اینورتر برای پمپ را باید تا حد امکان نزدیک به موتور یا پمپ قرار بدهید که طول کابل کمتری استفاده شود و افت ولتاژ، بازتاب جریان و تنش اضافه بر اثر ولتاژ به حداقل برسد. در عین حال، مسیر سیم‌کشی باید با رعایت اصول جداسازی انجام شود؛ کابل‌های قدرت و کنترل از هم تفکیک شوند، کابل‌ها در صورت نیاز شیلددار باشند و اتصال زمین به شکل صحیح برقرار گردد.
هنگام انتخاب محل باید لرزش محیط، ارتفاع از سطح دریا (بالای 1000 متر معمولاً نیازمند کاهش ظرفیت است) و الزامات استانداردهای برق محلی در نظر گرفته شود.
مراحل طریقه نصب اینورتر برای پمپ آب

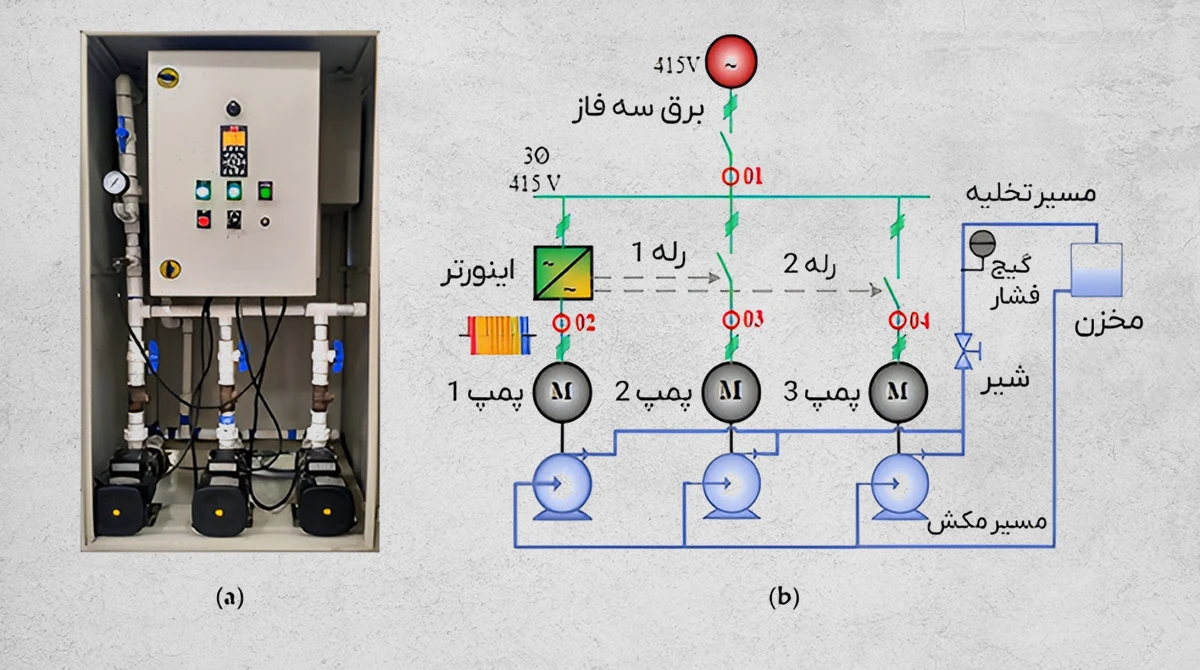

سیم‌کشی الکتریکی اینورتر
مرحله سیم‌کشی اینورتر به موتور پمپ، حساس‌ترین بخش روند نصب اینورتر برای پمپ آب است؛ به حدی که بخش عمده‌ای از خرابی‌های اینورتر یا همان VFD هم از سیم‌کشی اشتباه ناشی می‌شود. پیش از شروع، باید مشخص کنید ورودی اینورتر تکفاز است یا سه‌فاز. این انتخاب باید با منبع تغذیه شما مطابقت داشته باشد. بسیاری از مدل‌ها هر دو ورودی را می‌پذیرند اما در حالت تکفاز، ظرفیت باردهی آنها مقداری افت می‌کند.
برای سیم‌کشی از کابل‌هایی با سطح مقطع مناسب استفاده کنید و در ابتدای خط، فیوز یا کلید حفاظتی قرار بدهید. اتصال ارت نیز باید به‌طور دقیق در ترمینال زمین درایو انجام شود. دفترچه‌های راهنما هشدار می‌دهند که خازن‌های DC اینورتر حتی پس از قطع برق هم مقداری بار الکتریکی در خود نگه می‌دارند؛ بنابراین همیشه زمان تخلیه توصیه‌شده را رعایت کنید.
خروجی VFD معمولاً سه فاز PWM با ترمینال‌های U، V، W یا T1، T2، T3 دارد. این سیگنال‌ها با ولتاژ و فرکانس متغیر ساخته می‌شوند و موتور را راه‌اندازی می‌کنند. دقت داشته باشید که در نصب اینورتر پمپ آب، خروجی هیچ‌گاه تکفاز نیست، مگر درایو مخصوص موتور تکفاز باشد.
اگر منبع تغذیه شما سه‌فاز است، استفاده از کابل‌های مخصوص VFD ضروریست. این کابل‌ها باید دارای خازن پایین، شیلد مناسب و عایق‌بندی استاندارد باشند تا مشکلاتی مانند پدیده dv/dt، امواج بازتابی و تداخل الکترومغناطیسی (EMI) پیش نیایند.
بر اساس پلاک، ولتاژ تغذیه موتور و تعداد فاز برق ورودی، باید تصمیم بگیرید که از سربندی ستاره (Y) استفاده کنید یا مثلث (Δ). اگر ورودی موتور تکفاز باشد، بایست از اتصال مثلث بهره بگیرید. در این روش، هر سیم‌پیچ مستقیماً ولتاژ خط را دریافت می‌کند. در حالت‌هایی که از ورودی تکفاز برای ایجاد خروجی سه‌فاز با ولتاژ پایینتر استفاده می‌شود، اتصال مثلث به سیم‌پیچ‌ها امکان می‌دهد ولتاژ کامل را دریافت کرده و گشتاور بهتری تولید کنند.
اگر جریان ورودی موتور شما سه فاز باشد، اتصال ستاره انتخاب می‌شود تا هر سیم‌پیچ تنها بخشی از ولتاژ (برابر با ولتاژ خط تقسیم بر مجذور 3) را دریافت کند. در حالت تغذیه واقعی سه‌فاز با موتورهای دو ولتاژه، اتصال ستاره در ولتاژ بالا به کاهش جریان و محافظت از عایق کمک می‌کند.
تنظیمات اولیه پارامترها
پس از تکمیل سیم‌کشی برای نصب اینورتر پمپ آب، نوبت به راه‌اندازی و کالیبراسیون پارامترها می‌رسد.
1. بازنشانی و ورود اطلاعات موتور
وقتی درایو روشن شد (در حالی که موتور هنوز بدون بار یا از نظر الکتریکی ایزوله است)، بهتر است یک بازنشانی کارخانه‌ای انجام بدهید تا تنظیمات از یک وضعیت پایه و مشخص آغاز شوند. این کار مانع تداخل احتمالی تنظیمات قبلی با فرآیند کالیبراسیون می‌شود. در ادامه باید داده‌های درج‌شده روی پلاک موتور را وارد کنید که عبارتند از:
- ولتاژ نامی موتور،
- جریان نامی موتور،
- فرکانس نامی (مثلاً 50 یا 60 هرتز)،
- توان نامی (kW)،
- و نوع اتصال (ستاره/مثلث در صورت نیاز).
تنظیم دقیق این مقادیر باعث می‌شود درایو بتواند محدودیت‌های داخلی خود مانند آستانه جریان، نگاشت ولتاژ و فرکانس و حفاظت‌های پایه را متناسب با موتور اعمال کند.
2. تنظیم نسبت ولتاژ به فرکانس (V/f) و محدودیت‌های سرعت
در طریقه نصب اینورتر برای پمپ آب، رابطه ولتاژ با فرکانس یا همان منحنی V/f اساس عملکرد پایدار موتور است. در این بخش باید فرکانس خروجی حداقل را مشخص کنید. معمولاً آن را چند هرتز بالاتر از صفر درنظر می‌گیرند تا مشکلات خنک‌کاری یا روانکاری در سرعت‌های پایین ایجاد نشود.
سپس فرکانس خروجی حداکثر تعیین می‌شود که اغلب برابر با فرکانس نامی موتور (50 یا 60 هرتز) است. در بعضی موارد، برای بهبود عملکرد از منحنی چندبخشی V/f استفاده می‌شود و باید ولتاژ متناظر هر بخش نیز تنظیم شود.
علاوه بر این، رمپ‌های شتاب و کاهش سرعت باید پیکربندی شوند. این پارامترها مشخص می‌کنند موتور با چه سرعتی از یک نقطه کاری به نقطه دیگر برسد. رمپ اگر زیاد باشد، می‌تواند باعث افزایش ناگهانی جریان یا تنش مکانیکی شود. رمپ آهسته نیز ممکن است پاسخ سیستم را ضعیف کند. برخی اینورترها پروفیل‌های مختلفی مثل رمپ خطی یا S-curve ارائه می‌دهند تا تغییرات سرعت نرم‌تر انجام بگیرد.
3. فیدبک، لوپ کنترلی و حفاظت‌ها
در نصب اینورتر پمپ، معمولاً درایو در حالت حلقه بسته (مثل کنترل فشار) استفاده می‌شود. برای این منظور ابتدا ورودی آنالوگ (مانند سیگنال 4-20 میلی‌آمپر از سنسور فشار) به‌عنوان سیگنال بازخورد تعریف و فعال می‌شود. بعد باید مقیاس‌بندی انجام بدهید، به این معنا که مثلاً 4 میلی‌آمپر برابر حداقل فشار و 20 میلی‌آمپر برابر حداکثر فشار قرار بگیرد.
در ادامه بایست PID یا PI را فعال کنید و ضرایب تناسبی، انتگرالی و گاهی مشتقی تنظیم شوند تا سیستم بدون نوسان فشار را ثابت نگه دارد. قابلیت‌های اختصاصی پمپی مانند حالت پر کردن لوله (Pipe-fill mode)، تشخیص نبود جریان، حفاظت در برابر خشک کاری یا شناسایی نقطه پایانی منحنی هم باید تنظیم شوند.
بیشتر درایوهای مدرن صفحه‌کلید یا نمایشگری دوخطی دارند که کد پارامترها و وضعیت‌ها یا پیام‌های خطا را نمایش می‌دهد. معمولاً ساختار نمایش به‌صورت Pr XX.YY است که نشان‌دهنده گروه و شاخص پارامتر خاصی است (برای مثال Pr 20.05). در خط بالایی کد پارامتر یا وضعیت درایو (مانند run، trip، auto tune) نمایش داده می‌شود و خط پایینی مقدار فعلی یا کد خطا را نشان می‌دهد. برخی وضعیت‌های متداول عبارتند از:
- run: یعنی درایو در حال کار است.
- rdy: آماده برای شروع کار.
- trip: خطا رخ داده است (کد خطا در خط پایین نمایش داده می‌شود).
- autotune: درایو در حال اجرای تنظیم خودکار موتور است.
- dec: کاهش سرعت یا توقف تدریجی درایو.
در زمان وقوع خطا یا Trip، درایو کد مشخصی مانند OC، OV، OH، UV، PF یا GF را نمایش می‌دهد که امکان تشخیص علت را به مهندس می‌دهد. معنای هریک از این کدها به شرح زیر است.
- OC: جریان بیش از حد (بار یا موتور جریان زیادی می‌کشد).
- OV: ولتاژ بیش از حد.
- UV: ولتاژ کمتر از حد.
- OH: داغ شدن بیش از اندازه.
- PF: قطع یا از دست رفتن فاز.
- GF: اتصال زمین یا خطای ارت.
بیشتر اینورترها تاریخچه یا لاگ خطا را هم ذخیره می‌کنند. به کمک این قابلیت، می‌شود زنجیره خطاهای قبلی را هم مشاهده کرد. همین امر در عیب یابی اینورتر و پمپ آب بسیار کمک کننده خواهد بود.
نصب و کالیبراسیون سنسور فشار اینورتر
سنسور فشار یا ترنسمیتر، قطعه‌ای است که فشار سیال را به سیگنال الکتریکی آنالوگ (معمولاً در بازه 4–20 میلی آمپر یا 0–10 ولت) تبدیل می‌کند تا اینورتر (VFD) بتواند آن را بخواند. درون این سنسور یک المان حسگر مانند دیافراگم، المان پیزوالکتریک، استرین گیج یا خازنی قرار دارد که تحت فشار تغییر شکل می‌دهد و این تغییر به خروجی الکتریکی متناسب تبدیل می‌شود.
برای راه اندازی اینورتر روی پمپ آب، سنسور معمولاً روی خط خروجی و نزدیک کلکتور یا اتصالات نصب می‌شود تا فشار واقعی سیستم را اندازه‌گیری کند. اینورتر از همین بازخورد استفاده می‌کند؛ به این ترتیب که با کاهش فشار (افزایش مصرف)، سرعت و فرکانس را بالا می‌برد و با افزایش فشار (کاهش مصرف) سرعت را کاهش داده یا ثابت نگه می‌دارد.
برای نصب سنسور فشار در مراحل راه اندازی اینورتر پمپ آب باید طبق مراحل زیر عمل کنید.
- انتخاب نوع سنسور و محل نصب: سنسوری انتخاب کنید که با محدوده فشار سیستم هماهنگ باشد (معمولاً 0–10 بار یا 0–16 بار).
- سیم‌کشی سنسور به ورودی آنالوگ VFD: ابتدا نوع خروجی سنسور را مشخص کنید (4–20 میلی آمپریا 0–10 ولت). پایه مثبت سنسور را به ورودی آنالوگ مثبت اینورتر و پایه منفی یا مشترک را به پایانه COM یا زمین متصل کنید. در حلقه جریان (4–20 میلی آمپر)، در صورت غیرفعال بودن سنسور، ممکن است VFD ولتاژ تغذیه کوچک تأمین کند؛ در غیر این صورت سنسور باید منبع تغذیه جداگانه داشته باشد. سیم‌ها باید شیلددار باشند و مسیر آنها از کابل‌های قدرت دور نگه داشته شود تا نویز الکتریکی ایجاد نشود.
- تنظیم پارامترهای ورودی آنالوگ در VFD: در لیست پارامترهای اینورتر، ورودی آنالوگی را که به سنسور وصل شده انتخاب کنید. نوع سیگنال را مشخص کرده (4–20 میلی آمپر یا 0–10 ولت) و مقیاس‌بندی را انجام دهید. مثلاً 4 میلی آمپر را برابر با صفر بار و 20 میلی آمپر را برابر با 10 بار تعریف کنید. بعد حالت کنترل فشار یا PID را فعال کرده و مقدار فشار موردنظر (Setpoint) را تنظیم کنید.
کالیبراسیون سنسور و تنظیم نهایی کنترل
بررسی صفر و اسپن
در حالت فشار نزدیک صفر (پمپ خاموش یا ایزوله)، ورودی آنالوگ باید مقدار حداقل را نشان دهد (مثلاً حدود 4 mA یا 0 V). در غیر این صورت، آفست صفر اصلاح شود. سپس فشار مشخصی (با گیج کالیبره یا پمپ تست) اعمال کنید؛ مثلاً 10 bar، و مطمئن شوید ورودی حداکثر مقدار را درست نشان می‌دهد. در صورت نیاز پارامتر اسپن یا Gain اصلاح گردد. بسیاری از VFDها امکان مشاهده مقدار خام ورودی (به صورت Count یا mA) را برای کمک در کالیبراسیون را هم دارند.
تنظیم حلقه PID
ابتدا مقادیر تناسبی (P) و انتگرالی (I) را پایین بگیرید تا سیستم آرام و پایدار عمل کند. سپس رفتار پمپ را هنگام تغییر ناگهانی مصرف (مثل باز کردن شیر آب) بررسی کنید. اگر نوسان، تاخیر یا اُورشوت وجود داشت، مقادیر را به‌تدریج افزایش دهید تا پاسخ سریع‌تر شود بدون آنکه بی‌ثباتی ایجاد شود. ضریب انتگرال خطای ماندگار را کاهش می‌دهد و در برخی درایوها، مشتق (D) یا فیلتر برای کاهش نوسان قابل استفاده است.
آزمایش عملکرد دینامیکی و تأیید رفتار سیستم
شیرها را باز و بسته کنید، دبی را تغییر دهید و مطمئن شوید سرعت پمپ به نرمی تغییر کرده و فشار نزدیک نقطه تنظیم باقی می‌ماند. جریان، دمای موتور و لرزش را پایش کنید و از عدم اضافه بار و بی‌ثباتی مطمئن شوید. همچنین شرایط خطا مانند بی‌جریانی، افزایش فشار یا خرابی سنسور را شبیه‌سازی کنید تا واکنش حفاظتی اینورتر بررسی شود.
ذخیره و لاک تنظیمات
پس از رسیدن به کالیبراسیون و تنظیم مطلوب، مقادیر را در حافظه غیر فرار ذخیره کنید. در صورت امکان، پارامترهای کلیدی را قفل یا محافظت کنید تا در حین کار تغییر ناخواسته رخ ندهد.
راه‌اندازی و تست عملکرد اینورتر پمپ
بعد از نصب اینورتر روی پمپ، مرحله بعد راه‌اندازی و اطمینان از عملکرد صحیح است. پیش از فشردن دکمه “Run”، لازم است یک چک‌لیست کامل را مرور کنید.
- تمام اتصالات ورودی، خروجی، کنترل و سنسورها باید درست، محکم و ایمن باشند.
- ارتینگ سیستم باید سالم و با امپدانس پایین تأیید شود.
- پارامترهای کالیبراسیون شامل داده‌های موتور، منحنی V/f، زمان‌های شتاب و کاهش، مقیاس‌بندی فیدبک و تنظیمات حفاظتی باید کامل باشند.
- سمت مکش پمپ پر شده و فاقد هوا باشد تا آماده انتقال سیال شود.
- موقعیت شیرها در وضعیت ایمن قرار داشته باشد؛ برای مثال شیر خروجی نیمه‌باز باشد تا از افزایش ناگهانی فشار جلوگیری شود.
- اطراف پمپ و اینورتر پاک‌سازی شود و اطمینان حاصل شود که افراد در معرض خطر احتمالی قرار ندارند.
بعد اینکه از همه موارد بالا مطمئن شدید، می‌توانید اینورتر را استارت بزنید.
استارت اینورتر و تست بدون بار
- برق ورودی اصلی را به اینورتر وصل کنید. نمایشگر درایو باید روشن شده و کدی مانند “STOP”، “rdy” یا “Ready” را نمایش بدهد.
- نمایشگر را چک کنید که خطایی رخ نداده باشد. در صورت بروز ارور، ادامه کار را متوقف کنید و علت را بیابید.
- با خروجی باز به سمت موتور، یک فرکانس پایین مانند 5 Hz یا 10 Hz از طریق کی‌پد یا فرمان ریموت اعمال کنید. این تست برای راه‌اندازی نرم با اینورتر است. بررسی کنید موتور نرم بچرخد، جهت درست باشد، لرزش یا صدای غیرعادی وجود نداشته باشد و دمای آن بالا نرود.
- نمایشگر درایو فرکانس خروجی (Hz)، جریان (آمپر)، ولتاژ و در برخی مدل‌ها درصد بار یا ظرفیت را نشان می‌دهد. این مقادیر را پایش کنید تا با عملکرد مورد انتظار هم‌خوانی داشته باشد.
در این مرحله، صحت تولید خروجی سه‌فاز PWM توسط اینورتر و واکنش صحیح موتور بدون بار ارزیابی می‌شود.
اجرای تستی اینورتر پمپ با بار
بعد اطمینان از اتصال هیدرولیکی پمپ و تأمین سیال، فرکانس خروجی اینورتر را به‌صورت تدریجی تا محدوده متوسط (20–30 Hz) افزایش دهید. جریان موتور، فشار، دبی (در صورت موجود بودن)، لرزش و دما را کنترل کنید.
با ایجاد تغییر ناگهانی در بار، مانند باز یا بسته کردن شیرها، بررسی کنید سرعت درایو و جریان موتور متناسب با نیاز تنظیم شود. فیدبک سنسور فشار باید مقدار تنظیم شده را با کمترین اضافه‌روی یا نوسان حفظ کند.
به هرگونه رخداد غیرعادی توجه کنید. هر نوسان یا “شکار”، افزایش ناگهانی جریان، توقف موتور یا خطاهای حفاظتی، یعنی اینکه در نصب اینورتر پمپ آب مشکلی وجود داشته است. در صورت بروز خطاهایی مانند اضافه‌جریان (OC)، اضافه‌ولتاژ (OV)، کم‌جریان، یا خطای ارت (GF)، عملیات را متوقف کنید و علت را رفع نمایید.
در نقاط مختلف بارگذاری (برای مثال 30%، 60% و 100%) حتماً داده‌های کلیدی مانند مصرف توان واقعی، جریان و رابطه فشار/دبی را ثبت کنید. برای خاموش کردن، فرمان کاهش تدریجی سرعت تا صفر بدهید و بدون اینکه شوک مکانیکی به مجموعه وارد آورید، نمایشگر را در حالت STOP بگذارید.
تنظیمات نهایی و تثبیت پارامترها
از داده‌های به‌دست‌آمده در تست‌ها برای اصلاح پارامترهای کنترلی استفاده کنید. زمان‌های شتاب و کاهش، ضرایب PID، محدوده‌ها و دِدبندها به‌گونه‌ای تنظیم شوند که نوسان یا اضافه روی کم شود. در صورت نیاز، مقیاس‌بندی ورودی آنالوگ سنسور فشار را دوباره تنظیم کنید تا انحرافات کوچک به‌درستی نمایش داده شوند.
پس از اطمینان از عملکرد پایدار در چندین چرخه و شرایط بار مختلف، مجموعه پارامترها را در حافظه غیر فرّار اینورتر سیو کنید. پارامترهای حیاتی هم می‌توانند قفل شوند تا از تغییرات ناخواسته جلوگیری شود. تمام مقادیر ثبت‌شده، تنظیمات و سوابق خطا برای تعمیرات و عیب‌یابی‌های آینده ثبت کنید و نگه دارید.
نکات مهم نصب اینورتر روی پمپ آب
بررسی سلامت موتور و سازگاری با اینورتر
قبل از نصب اینورتر پمپ، مطمئن شوید موتور برای کار با اینورتر مناسب است. همه موتورها توانایی تحمل خروجی PWM را ندارند. اگر عایق‌بندی موتور ضعیف باشد یا قبلاً تعمیر شده باشد، احتمال خرابی زودرس تحت تنش بالای dv/dt وجود دارد.
پیش از نصب درایو، تست مقاومت عایقی (megger) و در صورت امکان تست شاخص پلاریزاسیون انجام دهید تا از سلامت سیم‌پیچ مطمئن شوید.
انتخاب کابل مناسب
طول زیاد کابل بین موتور و درایو باعث ایجاد موج بازتابی، افزایش ولتاژ و آسیب به عایق می‌شود. بهتر است فاصله موتور تا اینورتر تا حد امکان کوتاه نگه داشته شود. در صورت اجبار به استفاده از کابل طولانی، از راکتور یا فیلتر خروجی استفاده کنید تا بازتاب‌ها و نویز کاهش یابد.
مدیریت هارمونیک و کیفیت توان
اینورترها هارمونیک ایجاد می‌کنند و جریان ورودی غیرخطی ممکن است روی تجهیزات بالادستی یا الزامات شبکه برق اثر بگذارد. انجام مطالعه هارمونیک یا مشورت با سازنده درایو می‌تواند مشخص کند که آیا به راکتور خط، فیلتر هارمونیک یا حتی توپولوژی‌های پیشرفته‌تر نیاز است یا خیر.
حذف تجهیزات مکانیکی کنترل جریان
وجود شیرهای کنترلی، پره‌های هدایت‌کننده یا وسایل مشابه در مسیر جریان پمپ می‌تواند با عملکرد اینورتر تداخل ایجاد کند و باعث ناپایداری یا کاهش راندمان شود. توصیه می‌کنیم این تجهیزات حذف یا به‌طور کامل باز شوند تا تنظیم جریان تنها از طریق تغییر سرعت موتور انجام بگیرد.
مراقبت در سرعت پایین و خنک کاری
در سرعت‌های پایین، فن خنک‌کننده داخلی موتور جریان هوای کافی تولید نمی‌کند و احتمال داغ‌شدن موتور وجود خواهد داشت. اگر موتور باید طولانی‌مدت در سرعت پایین و تحت بار بالا کار کند، بررسی حداقل سرعت مجاز یا استفاده از سیستم خنک‌کننده اجباری ضروری است.
توجه به سرعت‌های بحرانی و نواحی رزونانس
برخی پمپ‌ها و درایوها هنگام عبور از سرعت‌های خاص وارد ناحیه رزونانس مکانیکی یا هیدرولیکی می‌شوند. برای جلوگیری از لرزش و ناپایداری، شیب‌های شتاب و کاهش سرعت را طوری تنظیم کنید که از این نواحی سریع عبور کنند. بعضی درایوها قابلیت حذف یا محدودسازی فرکانس‌های مشخص برای عبور ایمن از رزونانس را دارند.
برنامه ریزی برای بار حرارتی در تابلو اینورتر
اینورترها به‌ویژه در بخش خروجی گرما تولید می‌کنند. در صورت نصب داخل تابلو، این حرارت به دمای محیط اضافه می‌شود. تهویه مناسب، فیلتر ورودی هوا یا سیستم‌های خنک‌کننده فعال مانند فن و کولر الزامی است. اگر دمای محیط بالاتر از مقدار تعیین‌شده توسط سازنده باشد، باید توان نامی درایو کاهش یابد.
استفاده هوشمندانه از حفاظت‌ها و قابلیت‌های تشخیصی
از امکانات حفاظتی داخلی اینورتر مانند حفاظت اضافه‌جریان، اضافه‌ولتاژ، کم‌ولتاژ، حرارتی، تشخیص بی‌آبی یا خشک‌کارکرد و حفاظت انتهای منحنی عملکرد استفاده کنید. تعریف حالت‌های پشتیبان یا بای‌پس در زمان خرابی اینورتر علاوه بر ثبت گزارش‌ها، به حفظ تداوم سیستم کمک می‌کند.
راه‌اندازی و تست در شرایط واقعی سیستم
تست اینورتر تنها به‌صورت مجزا کافی نیست، باید در شرایط واقعی و با تغییرات مصرف مانند باز و بسته‌شدن شیرها یا تغییر جریان کارکرد هم بررسی شود. نظارت بر پدیده‌هایی مثل نوسان فشار، اُورشوت یا کندی پاسخ اهمیت دارد. داده‌های لایو کمک می‌کنند تنظیمات PID، زمان رمپ و آستانه‌های حفاظتی بهینه‌سازی شوند.
بازبینی و نگهداری دوره‌ای
حتی پس از راه‌اندازی اینورتر پمپ آب، تجهیز و محیط اطراف آن باید تمیز و خشک نگه داشته شوند. تجمع گردوغبار روی هیت‌سینک، گرفتگی فیلترها یا انسداد مسیر تهویه، عملکرد دستگاه را مختل می‌کند. اتصالات الکتریکی را به‌طور منظم سفت کنید زیرا تغییرات حرارتی می‌تواند آنها را شل کند.
جمع بندی
انجام صحیح روش نصب اینورتر پمپ آب، شیوه کارکرد سیستم را به‌طور بنیادینی تغییر می‌دهد. اگر مراحلی که در راهنما مرور کردیم را به درستی انجام بدهید، به‌جای کارکرد دائم در سرعت ثابت و وابستگی به تجهیزات مکانیکی یا مخازن فشار، اینورتر سرعت موتور را متناسب با نیاز واقعی تنظیم می‌کند. نتیجه این است که سیکل‌های روشن و خاموش شدن پمپ کمتر می‌شوند، تنش مکانیکی کاسته می‌شود و در نتیجه تا حد چشمگیری در مصرف انرژی صرفه جویی خواهید کرد.
با کنترل دقیق ولتاژ و فرکانس، بسیاری از اجزای سنتی مانند مخازن تحت فشار یا ست کنترل‌ها حذف می‌شوند و ساختار سیستم ساده‌تر و کم‌هزینه‌تر خواهد شد. نصب اینورتر برای پمپ آب هم نگهداری را آسان‌تر می‌کند، هم باعث کاهش فضای موردنیاز و افزایش بهره‌وری بلندمدت می‌شود.
اگر سؤالی در ارتباط با نحوه نصب اینورتر بر روی پمپ آب دارید، می‌توانید از طریق کامنت‌ها یا تماس با ما از روش‌های آنلاین و تلفنی، مشاوره تخصصی از کارشناسان آتورصنعت دریافت نمایید. در صورت تمایل برای استعلام قیمت اینورتر پمپ آب و خرید اینترنتی نیز همکاران ما در آتورشاپ در تمامی روزهای اداری، پاسخگوی شما عزیزان هستند.
سؤالات متداول نصب اینورتر برای پمپ آب
- نصب اینورتر بر روی پمپ چه مزایایی دارد؟ نصب اینورتر روی پمپ موجب کاهش مصرف انرژی، افزایش عمر موتور، کنترل دقیق فشار و دبی، حذف تجهیزات مکانیکی اضافی و کاهش استهلاک و هزینه‌های نگهداری در بلندمدت می‌شود.
- چه نکاتی در انتخاب محل نصب اینورتر باید رعایت شود؟ محل نصب اینورتر باید خشک، خنک، دارای تهویه مناسب و دور از لرزش، گردوغبار و رطوبت باشد. دسترسی آسان برای سرویس و رعایت فاصله تهویه از دیواره‌ها هم ضروری است.
- چگونه سیم‌کشی اینورتر به موتور را انجام بدهیم؟ سیم‌کشی اینورتر به موتور باید با کابل‌های مخصوص VFD، شیلددار و کم‌ظرفیت انجام شود. رعایت جداسازی کابل قدرت و فرمان، اتصال صحیح ارت و کوتاه‌بودن فاصله کابل اهمیت دارد.
- پارامترهای اولیه نصب اینورتر برای پمپ چه هستند؟ پارامترهای اولیه شامل ولتاژ و فرکانس نامی موتور، جریان نامی، تعداد قطب، حداقل و حداکثر سرعت، تنظیم رمپ شتاب و کاهش سرعت و تنظیمات حفاظتی (جریان و حرارت) هستند.
- آیا می‌توان اینورتر تکفاز روی پمپ سه‌فاز نصب کرد؟ بله، در صورت استفاده از اینورتر تکفاز با خروجی سه‌فاز 220 ولت می‌توان پمپ سه‌فاز را راه‌اندازی کرد، اما باید موتور به‌صورت مثلث سربندی شود و ظرفیت درایو متناسب باشد.
- چه تجهیزاتی بین اینورتر و موتور نباید وجود داشته باشد؟ تجهیزات مکانیکی کنترل جریان مانند شیرهای پروانه‌ای، دریچه‌های تنظیم یا پره‌های هدایت‌کننده نباید بین اینورتر و موتور باقی بمانند، زیرا راندمان و عملکرد سیستم را مختل و ناپایداری ایجاد می‌کنند.
