امروزه کنترل هوشمند و بهینه مصرف انرژی در تجهیزات صنعتی و خانگی اهمیت زیادی دارد. یکی از بهترین روش‌ها برای دستیابی به این هدف، راه اندازی الکتروموتور با اینورتر است. اینورتر یا درایو فرکانس متغیر (VFD) وسیله‌ای است که با تغییر ولتاژ و فرکانس برق ورودی، امکان کنترل سرعت و گشتاور موتور را فراهم می‌کند. به زبان ساده، اینورتر کمک می‌کند موتور شما نرم‌تر راه‌اندازی شود، کمتر دچار شوک الکتریکی گردد و عمر مفید بیشتری داشته باشد.
چه کاربر فنی باشید و چه فقط به دنبال کاهش هزینه برق منزل، آشنایی با این روش می‌تواند بسیار کاربردی باشد. در ادامه مرحله‌به‌مرحله با اصول فنی، مزایا و نکات ایمنی این فرایند آشنا می‌شوید. پس همراه ما بمانید تا همه چیز را به زبانی ساده اما تخصصی بررسی کنیم.

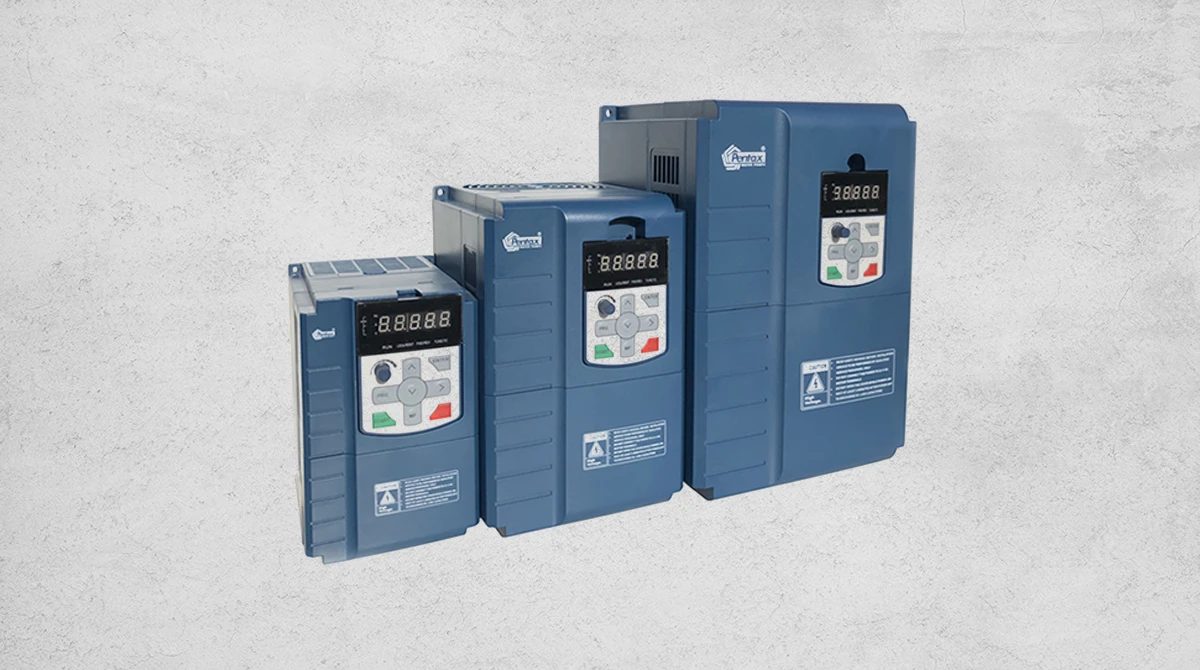

اینورتر چیست و چرا در راه‌اندازی الکتروموتور اهمیت دارد؟
وقتی صحبت از کنترل هوشمند موتورهای الکتریکی می‌شود، اینورتر یا همان درایو فرکانس متغیر (VFD) نقش اصلی را ایفا می‌کند. این دستگاه با تغییر ولتاژ و فرکانس برق ورودی، شرایطی را فراهم می‌کند که بتوانید سرعت و گشتاور موتور را دقیق تنظیم کنید. به همین دلیل در صنایع مختلف از پمپ‌ها گرفته تا آسانسورها، استفاده گسترده‌ای دارد.
برای نمونه فرض کنید فن یا پمپ آبی که همیشه با یک سرعت ثابت کار می‌کند؛ با کنترل دور موتور با اینورتر می‌توان سرعت آن را به‌دلخواه تغییر داد. نتیجه چنین کنترلی کاهش مصرف انرژی و افزایش عمر مفید موتور خواهد بود. در ادامه مقاله انواع اینورتر معرفی می‌شود تا راحت‌تر بتوانید بهترین گزینه را برای راه اندازی الکتروموتور با اینورتر انتخاب کنید.
انواع اینورتر و کاربرد هر کدام
مدل‌های مختلف اینورتر بر اساس کیفیت موج خروجی تقسیم‌بندی می‌شوند. شناخت این انواع کمک می‌کند متناسب با نیاز، بهترین گزینه را انتخاب کنید. جدول زیر دید خوبی از تفاوت‌ها ارائه می‌دهد:
| نوع اینورتر | کیفیت موج | کاربردها | مزایا | معایب |
| موج مربعی | بسیار پایین | وسایل ساده خانگی | قیمت کم، نصب آسان | نویز بالا، آسیب به تجهیزات |
| موج سینوسی تغییر یافته | متوسط | لوازم خانگی، UPS | هزینه کمتر از نوع خالص | ناسازگار با برخی تجهیزات |
| موج سینوسی خالص | عالی | تجهیزات صنعتی و پزشکی | کیفیت بالا، افزایش طول عمر | قیمت بیشتر |
در بخش‌های بعدی هرکدام از این انواع را با جزئیات بیشتر توضیح می‌دهیم و در ادامه به کاربردهای واقعی آن‌ها در صنعت و خانه اشاره خواهیم کرد.
اینورتر موج مربعی
این نوع اینورتر بیشتر برای مصارف محدود و تجهیزات ساده به کار می‌رود. خروجی آن کیفیت پایینی دارد و برای موتورهای صنعتی مناسب نیست. مزیت اصلی، قیمت پایین و ساختار ساده است؛ اما به دلیل ایجاد نویز و احتمال آسیب به دستگاه‌ها، استفاده گسترده‌ای ندارد. نمونه رایج آن روشن‌کردن یک لامپ یا وسیله کوچک خانگی است. انتخاب این نوع در پروژه‌های حساس توصیه نمی‌شود و در مقایسه با سایر مدل‌ها پایین‌ترین سطح کارایی را دارد. به همین دلیل در بسیاری از موارد گزینه‌ای موقت برای راه اندازی الکتروموتور با اینورتر محسوب می‌شود.
اینورتر موج سینوسی تغییر یافته
کیفیت خروجی این نوع بالاتر از موج مربعی است و همین موضوع باعث شده در لوازم خانگی یا سیستم‌های UPS کاربرد داشته باشد. مزایای آن دسترسی آسان و قیمت کمتر نسبت به مدل خالص است؛ اما همچنان ممکن است نویز تولید کند یا با برخی تجهیزات صنعتی سازگار نباشد. برای مثال در راه‌اندازی یک کولر گازی یا سیستم برق اضطراری می‌توان از آن استفاده کرد؛ بنابراین اگر نیاز روزمره و هزینه کمتر مدنظر باشد، این مدل برای راه اندازی الکتروموتور با اینورتر گزینه قابل‌قبولی خواهد بود.
اینورتر موج سینوسی خالص
بهترین نوع اینورتر، موج سینوسی خالص است که خروجی آن تقریباً مشابه برق شهری عمل می‌کند. این مدل برای تجهیزات حساس، موتورهای صنعتی و دستگاه‌های پزشکی بهترین انتخاب است. از مزایای آن می‌توان به کیفیت بالا، سازگاری کامل با انواع بار و افزایش طول عمر تجهیزات اشاره کرد. نقطه ضعف اصلی، قیمت بالاتر نسبت به سایر مدل‌هاست.
برای ملموس‌تر شدن موضوع کافی است تصور کنید در یک بیمارستان دستگاه‌های حیاتی به چنین اینورترهایی وابسته‌اند یا در یک کارخانه خطوط تولید بدون این نوع قابل بهره‌برداری ایمن نیستند. در بسیاری از پروژه‌ها، انتخاب این نوع مطمئن‌ترین راه برای راه اندازی الکتروموتور با اینورتر است.
کاربردهای مهم اینورتر در صنعت و خانه
کاربرد اینورتر تنها محدود به کارخانه‌ها نیست و در زندگی روزمره نیز نقش مهمی ایفا می‌کند. برخی از مهم‌ترین موارد استفاده عبارتند از:
- سیستم‌های خورشیدی: تامین برق منازل و تبدیل جریان مستقیم به متناوب.
- UPS: پشتیبانی برق در زمان قطع شبکه اصلی برای رایانه‌ها یا سرورها.
- موتور سه فاز: کنترل سرعت در پمپ‌ها و فن‌های صنعتی.
- خودروهای برقی: مدیریت دقیق توان و راندمان بالاتر در سیستم محرکه.
هر کدام از این مثال‌ها نشان می‌دهد که استفاده از اینورتر فقط برای صنایع بزرگ نیست؛ بلکه به شکل مستقیم در زندگی روزانه ما حضور دارد. به‌ویژه در حوزه کنترل الکتروموتور سه فاز، نقش این دستگاه حیاتی است و بدون آن بسیاری از تجهیزات به شکل بهینه کار نمی‌کنند. در ادامه به بررسی مشخصات فنی موتور برای انتخاب صحیح اینورتر خواهیم پرداخت. این مسیر کمک می‌کند بهترین تصمیم برای راه اندازی الکتروموتور با اینورتر گرفته شود.
بررسی مشخصات فنی موتور برای انتخاب اینورتر مناسب
شناخت ویژگی‌های موتور پیش از خرید اینورتر ضروری است. سه پارامتر اصلی در این زمینه نقش مهمی دارند:
- توان موتور (بر حسب وات یا کیلووات)
- جریان نامی موتور (Rated Current)
- سرعت نامی موتور (RPM)
این اطلاعات روی پلاک موتور درج می‌شود و باید با مشخصات اینورتر تطابق داشته باشد.
در ادامه مقاله به عوامل کلیدی دیگری می‌پردازیم که بر کارایی نهایی سیستم اثر می‌گذارند. پیشنهاد می‌کنیم برای شناخت بهتر بازار به مقاله لیست برندهای برتر الکتروموتور در ایران نیز مراجعه کنید. این مقایسه مسیر مطمئنی برای راه اندازی الکتروموتور با اینورتر خواهد بود.
توان موتور و تناسب آن با اینورتر
ظرفیت موتور یکی از اولین معیارها در انتخاب درایو مناسب است. اگر توان موتور بیشتر از توان اینورتر باشد، دستگاه یا راه‌اندازی نمی‌شود یا خیلی زود آسیب می‌بیند. برای مثال موتوری با توان ۵ کیلووات حداقل به اینورتری با ظرفیت ۵ یا ترجیحاً ۵.۵ کیلووات نیاز دارد. این اختلاف اندک باعث می‌شود اینورتر تحت فشار دائم کار نکند و عمر آن افزایش یابد؛ بنابراین توصیه می‌شود همیشه در خرید کمی ظرفیت بالاتر را در نظر بگیرید.
در بسیاری از پروژه‌ها این دقت از هزینه‌های تعمیرات آینده جلوگیری می‌کند. در چنین شرایطی تصمیم درست به عملکرد پایدار راه اندازی الکتروموتور با اینورتر کمک بزرگی می‌کند.
جریان نامی موتور و اهمیت آن در انتخاب
روی پلاک موتور عددی درج شده که جریان نامی یا همان Rated Current را نشان می‌دهد. این مقدار بیانگر شدت جریانی است که موتور در شرایط عادی به آن نیاز دارد. اینورتر باید بتواند حداقل همین میزان جریان یا کمی بیشتر را تامین کند. برای مثال اگر موتور شما به ۱۰ آمپر نیاز داشته باشد، اینورتر با ظرفیت کمتر از این مقدار به‌سرعت دچار مشکل خواهد شد. اهمیت این موضوع زمانی بیشتر می‌شود که موتور تحت بارهای سنگین کار کند. به زبان ساده، بدون توجه به جریان نامی، حتی اینورتری با توان مناسب هم نمی‌تواند عملکرد درستی داشته باشد. دقت به این موارد راه را برای راه اندازی الکتروموتور با اینورتر بدون دردسر هموار می‌کند.
سرعت نامی موتور و ارتباط آن با فرکانس اینورتر
سرعت دوران موتور که بر حسب RPM مشخص می‌شود، ارتباط مستقیمی با فرکانس برق دارد. بیشتر موتورهای سه‌فاز برای فرکانس ۵۰ هرتز طراحی شده‌اند و اینورتر باید توانایی تأمین همین فرکانس را داشته باشد. به عنوان مثال یک موتور با سرعت ۱۴۵۰ دور در دقیقه در صورتی به‌درستی کار می‌کند که اینورتر خروجی ۵۰ هرتز ارائه دهد. اگر دستگاه نتواند این مقدار را فراهم کند، موتور با راندمان پایین کار کرده یا دچار آسیب می‌شود.
بنابراین در کنار توان و جریان توجه به سرعت نامی و تطابق آن با مشخصات اینورتر الزامی است. رعایت این نکات انتخاب مطمئن‌تری را رقم می‌زند و باعث می‌شود راه اندازی الکتروموتور با اینورتر بدون مشکل انجام گیرد.
عوامل کلیدی در انتخاب اینورتر مناسب برای الکتروموتور
انتخاب صحیح اینورتر بدون در نظر گرفتن شرایط موتور و محیط کاری تقریباً غیرممکن است. برای داشتن بهترین نتیجه باید به مجموعه‌ای از معیارها توجه شود. مهم‌ترین عوامل عبارتند از:
- نوع بار: بار مقاومتی مانند بخاری یا بار القایی مثل پمپ و فن، نیاز متفاوتی به درایو دارند.
- شرایط محیطی: دما و رطوبت می‌توانند بر طول عمر دستگاه تأثیر بگذارند.
- ولتاژ ورودی و خروجی: باید متناسب با موتور انتخاب شوند.
- حفاظت‌ها: قابلیت مقابله با اضافه‌بار یا اتصال کوتاه بسیار مهم است.
- بازده انرژی: مصرف بهینه، هزینه‌های برق را کاهش می‌دهد.
برندهایی مانند اینورتر اشنایدر نیز به دلیل کیفیت بالا، انتخاب‌های مطمئنی محسوب می‌شوند. در این مسیر توجه به این راهنمای انتخاب اینورتر مناسب برای الکتروموتور کمک می‌کند تا راه اندازی الکتروموتور با اینورتر بدون مشکل انجام شود.
ابزار و تجهیزات لازم برای سیم‌کشی و نصب اینورتر
راه‌اندازی صحیح یک سیستم به دقت و ابزار مناسب وابسته است. همان‌طور که جراح بدون وسایل دقیق نمی‌تواند عمل ایمنی انجام دهد، در سیم کشی اینورتر نیز وجود این تجهیزات ضروری است:
- فیوز و کلید اتوماتیک: حفاظت در برابر اتصال کوتاه.
- کابل استاندارد: انتقال ایمن جریان.
- مقاومت ترمز: جلوگیری از افزایش ولتاژ ناگهانی.
- فیلتر EMI: کاهش نویز الکترومغناطیسی.
- مولتی‌متر: کنترل ولتاژ و جریان در مراحل نصب.
بعد از آماده‌سازی این وسایل و بررسی دیاگرام پیشنهادی سیم‌کشی، می‌توان به سراغ مراحل عملی راه اندازی الکتروموتور با اینورتر رفت.
مراحل راه‌اندازی الکتروموتور با اینورتر (گام‌به‌گام)
فرآیند نصب و راه‌اندازی درایو نیازمند طی‌کردن چند گام مشخص است؛ از اتصال به برق ورودی گرفته تا بارگذاری موتور. در این مسیر مباحثی مانند اینکه چگونه اینورتر تک فاز را به موتور سه فاز وصل کنیم؟ به‌طور کامل شرح داده خواهند شد. پیروی از این مراحل باعث می‌شود راه اندازی الکتروموتور با اینورتر با ایمنی و دقت بیشتری انجام شود. در پایان هم با تست و بارگذاری، موتور آماده بهره‌برداری خواهد بود.
اتصال اینورتر به منبع برق (تک‌فاز یا سه‌فاز)
برق ورودی اینورتر باید متناسب با نوع شبکه انتخاب شود. برای مصارف خانگی، ورودی تک‌فاز ۲۲۰ ولت به‌کار می‌رود و در صنایع، ورودی سه‌فاز ۳۸۰ ولت مورد نیاز است. نکته حیاتی در این مرحله هماهنگی ولتاژ منبع و مشخصات اینورتر است. در غیر این صورت عملکرد موتور مختل خواهد شد. همچنین بهتر است همیشه قبل از اتصال کابل‌ها، برق شبکه قطع شود تا خطری پیش نیاید. این مرحله اولین گام در ایمن‌سازی راه اندازی الکتروموتور با اینورتر محسوب می‌شود.
نحوه سیم‌کشی اینورتر به موتور سه فاز (U, V, W)
در این بخش خروجی‌های اینورتر به ترمینال‌های U، V و W موتور متصل می‌شوند. ترتیب این سیم‌ها تعیین‌کننده جهت چرخش است و در صورت نیاز می‌توان با جابه‌جایی دو سیم، حالت چپ‌گرد و راست‌گرد کردن موتور را تغییر داد. برای درک بهتر کاربران، استفاده از یک دیاگرام ساده پیشنهاد می‌شود. اهمیت دقت در این مرحله به‌اندازه‌ای است که کوچک‌ترین اشتباه می‌تواند عملکرد موتور را مختل کند. در چنین شرایطی آموزش نحوه سیم کشی اینورتر به موتور سه فاز به کاربر کمک می‌کند تا به‌درستی عمل کند. رعایت این نکات پایه‌ای‌ترین گام برای موفقیت در راه اندازی الکتروموتور با اینورتر خواهد بود.
تنظیم پارامترهای مهم اینورتر (فرکانس، ولتاژ، زمان شتاب و توقف)
پس از اتصال سیم‌ها نوبت به پارامتردهی اینورتر می‌رسد. در این مرحله باید فرکانس پایه (معمولاً ۵۰ هرتز) و ولتاژ نامی موتور طبق پلاک دستگاه وارد شود. همچنین پارامترهایی مانند زمان شتاب، توقف و محدوده سرعت اهمیت ویژه‌ای دارند. بسیاری از برندها حالت خودکار دارند؛ اما امکان تنظیم دستی نیز وجود دارد. به کاربر توصیه می‌شود برای اطمینان بیشتر، دفترچه راهنمای محصول مطالعه شود. انجام صحیح تنظیم پارامترهای مهم اینورتر برای راه اندازی کلید دستیابی به عملکرد نرم و ایمن در موتور است.

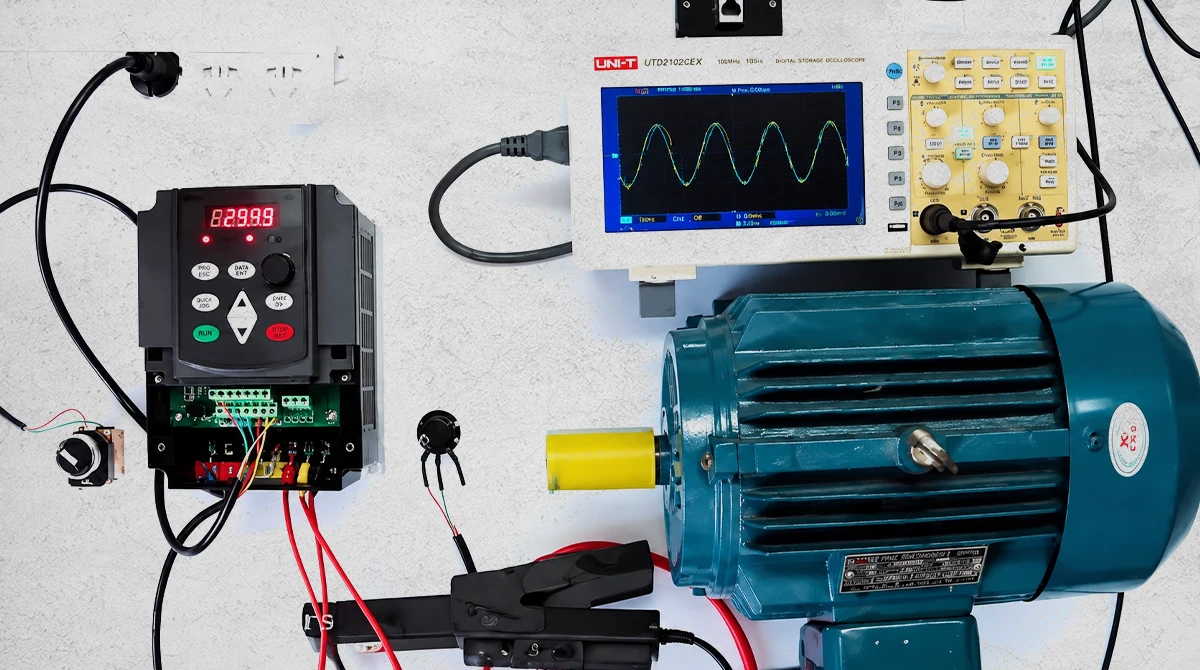

تست اولیه بدون بار و رفع مشکلات احتمالی
بعد از سیم‌کشی و تنظیمات، موتور باید بدون بار روشن شود تا مشکلات احتمالی شناسایی شوند. در این مرحله سرعت و گشتاور بررسی می‌شوند و در صورت شنیدن صدا یا لرزش غیرعادی، لازم است تنظیمات یا سیم‌ها اصلاح شوند. همچنین عملکرد چپ گرد و راست گرد کردن موتور در همین تست مشخص می‌شود. انجام این کار به‌ظاهر ساده مانع از آسیب جدی به موتور و اینورتر خواهد شد. به همین دلیل این مرحله باید با دقت و توجه ویژه دنبال شود تا راه اندازی الکتروموتور با اینورتر ایمن و مطمئن انجام گیرد.
بارگذاری موتور و کنترل عملکرد در شرایط واقعی
پس از تست بدون بار، موتور به بار واقعی مانند پمپ آب یا فن متصل می‌شود. در این مرحله لازم است بار به‌تدریج افزایش یابد و در طول کار، دما، صدا و مصرف برق موتور تحت نظر باشد. برای نمونه هنگام اتصال پمپ آب، می‌توان راندمان و مصرف انرژی را همزمان بررسی کرد. در صورت نیاز، تنظیمات اینورتر برای بهینه‌سازی تغییر داده می‌شود. در پایان اگر همه شرایط پایدار باشد، موتور آماده استفاده مداوم خواهد بود. این بخش آخرین گام در راه اندازی الکتروموتور با اینورتر است و نتیجه کار را تثبیت می‌کند.
سربندی موتور (ستاره / مثلث) در زمان استفاده از اینورتر
نحوه سربندی نقش مهمی در عملکرد موتور دارد. در حالت ستاره، موتور برای ولتاژهای بالاتر استفاده می‌شود و در حالت مثلث، برای توان بالاتر به کار می‌رود. به یاد داشته باشید که سربندی موتور (ستاره / مثلث) باید متناسب با ولتاژ و شرایط کاری انتخاب شود. اینورتر در صورت تنظیم صحیح می‌تواند با هر دو حالت به‌خوبی کار کند و عملکرد مناسبی داشته باشد. رعایت این نکته یکی از پایه‌های مهم در راه اندازی الکتروموتور با اینورتر است.
مزایا و معایب استفاده از اینورتر در راه‌اندازی موتور
بهره‌گیری از اینورتر مزایا و معایبی دارد:
| مزایا | معایب |
| کاهش مصرف انرژی | هزینه اولیه بالاتر |
| کنترل نرم سرعت موتور | نیاز به دانش فنی بیشتر |
| کاهش استارت ناگهانی و شوک | پیچیدگی در نصب |
| افزایش عمر مفید موتور | احتمال خطای تنظیمات |
همان‌طور که دیده می‌شود، مزایا بر معایب برتری قابل‌توجهی دارند. کاهش هزینه برق و افزایش طول عمر دستگاه‌ها باعث شده انتخاب این تجهیز برای بسیاری از صنایع و حتی مصارف خانگی ارزشمند باشد؛ بنابراین می‌توان نتیجه گرفت که راه اندازی الکتروموتور با اینورتر گزینه‌ای کاربردی و مقرون‌به‌صرفه است.
نکات ایمنی در نصب و راه‌اندازی اینورتر
رعایت اصول ایمنی هنگام نصب، مانع از بروز خسارت یا خطر می‌شود. مهم‌ترین نکات به شرح زیر است:
- قطع کامل برق قبل از هرگونه اتصال
- استفاده از کابل و تجهیزات استاندارد
- اتصال صحیح به زمین برای جلوگیری از برق‌گرفتگی
- مطالعه دفترچه راهنمای محصول
- استفاده از دستکش و وسایل ایمنی
توجه به این موارد هنگام نصب اینورتر باعث می‌شود سیستم بدون خطر راه‌اندازی شود. ایمنی باید همواره در اولویت قرار گیرد تا راه اندازی الکتروموتور با اینورتر مطمئن و پایدار انجام شود.
جمع بندی
در پایان یک‌بار دیگر نکات اصلی را مرور می‌کنیم:
- بررسی مشخصات موتور پیش از خرید اینورتر
- انتخاب درست بر اساس نوع بار و شرایط محیطی
- رعایت ایمنی در مراحل نصب و راه‌اندازی
- توجه به سربندی و پارامترهای فنی
تمام این موارد ضامن موفقیت در راه اندازی الکتروموتور با اینورتر خواهند بود. کارشناسان آتور صنعت در کنار شما هستند تا بهترین راهکار را ارائه دهند. کافی است فرم درخواست مشاوره را در پایین صفحه تکمیل کنید یا با ما تماس بگیرید. تیم پشتیبانی در کوتاه‌ترین زمان (در طول زمان کاری بین ۸ الی ۱۷)، پاسخ‌گوی شما خواهد بود و اطلاعات فنی و مشاوره رایگان ارائه می‌دهد. این همراهی کمک می‌کند انتخابی آگاهانه داشته باشید و از سرمایه‌گذاری خود بهترین نتیجه را بگیرید.
سوالات متداول مراحل نصب راه اندازی الکتروموتور با اینورتر
۱. راه اندازی الکتروموتور با اینورتر چه مزیتی دارد؟
این روش باعث کاهش مصرف انرژی، کنترل نرم سرعت و افزایش طول عمر موتور می‌شود. در واقع، راه‌اندازی الکتروموتور با اینورتر هم برای صنایع و هم برای مصارف خانگی یک انتخاب اقتصادی و مطمئن است.
۲. آیا می‌توان موتور تک‌فاز را هم با اینورتر راه‌اندازی کرد؟
بله. برخی مدل‌ها امکان تبدیل ورودی تک‌فاز به خروجی سه‌فاز را دارند. به این ترتیب، راه اندازی الکتروموتور با اینورتر حتی در محیط‌هایی که دسترسی به برق سه‌فاز وجود ندارد هم امکان‌پذیر خواهد بود.
۳. تفاوت اصلی راه‌اندازی موتور با اینورتر و بدون آن چیست؟
در حالت معمولی، موتور با جریان راه‌اندازی بالا شروع به کار می‌کند که به تجهیزات آسیب می‌زند. اما راه اندازی الکتروموتور با اینورتر استارت نرم‌تری ایجاد می‌کند و از شوک الکتریکی جلوگیری می‌شود.
۴. آیا استفاده از اینورتر به مهارت خاصی نیاز دارد؟
بله. برای سیم‌کشی و پارامتردهی بهتر است از دستورالعمل برند و مشاوره تخصصی کمک بگیرید. با این حال، اصول اولیه راه اندازی الکتروموتور با اینورتر ساده است و با آموزش می‌توان آن را به‌درستی انجام داد.
