اگر به‌دنبال انتخاب دقیق و مطمئن یک پمپ هستید، احتمالاً با عبارتی مثل NPSH روبه‌رو شده‌اید. اما NPSH پمپ چیست و چرا تا این حد اهمیت دارد؟ این واژه‌ی تخصصی در واقع مشخص میکند که آیا شرایط ورودی پمپ برای جلوگیری از پدیده‌ای به نام کاویتاسیون مناسب هست یا خیر. کاویتاسیون میتواند باعث تخریب پروانه و کاهش طول عمر پمپ شود.
کاربرد NPSH در پمپ فراتر از یک عدد فنی است؛ این معیار یکی از پایه‌های اصلی طراحی سیستم پمپاژ است و مستقیماً روی راندمان و ایمنی عملکرد تاثیر می‌گذارد. اگر می‌خواهید بدانید چطور با درک صحیح NPSH از خرابی‌های پرهزینه جلوگیری کنید، ادامه این مقاله را از دست ندهید.
مفهوم پایه‌ای NPSH چیست؟

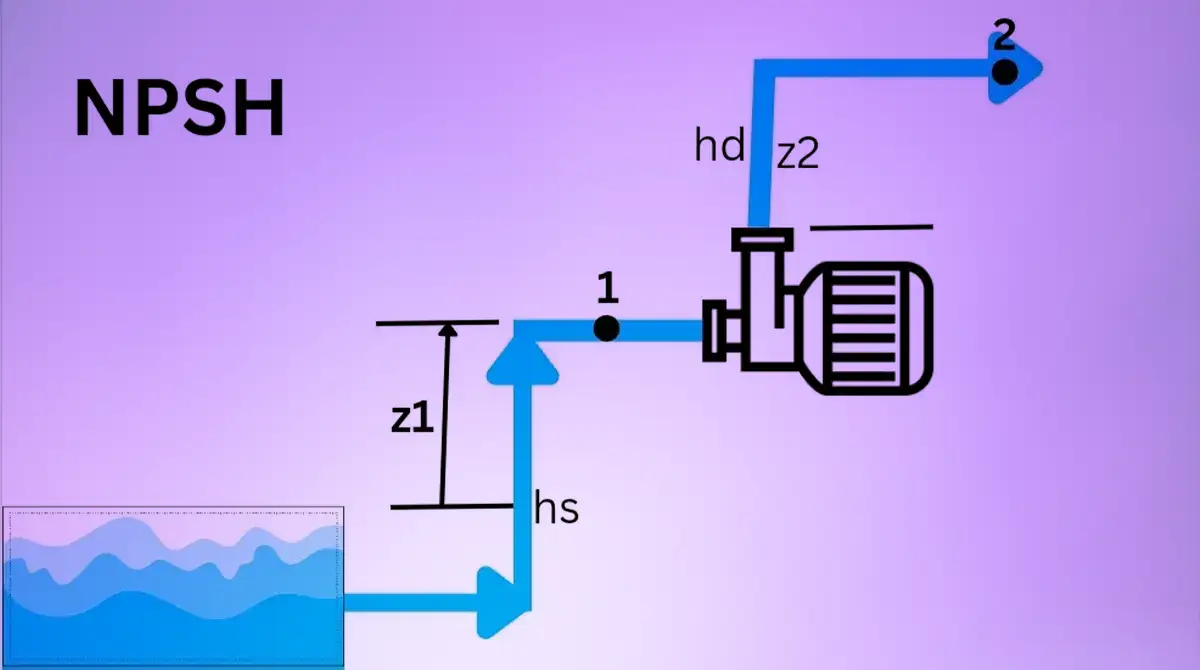

برای درک عملکرد درست یک پمپ ابتدا باید بدانیم NPSH پمپ چیست. این عبارت مخفف Net Positive Suction Head یا به فارسی هد خالص مثبت مکش است. به زبان ساده، NPSH میزان فشاری است که در دهانه مکش پمپ وجود دارد تا از تبخیر ناگهانی سیال و ایجاد حباب‌های مخرب (کاویتاسیون) جلوگیری کند. NPSH شبیه فشار خون کافی در بدن است که اگر پایین بیاید، کارکرد صحیح اعضا مختل میشود؛ یا مانند سیستم سوخت‌رسانی خودرو که باید فشار لازم را حفظ کند تا موتور به‌درستی کار کند. مقدار مناسب NPSH باعث میشود پمپ بدون لرزش، صدا یا افت عملکرد کار کند.
چرا شناخت NPSH برای هر پمپ ضروری است؟
درک درست از اینکه NPSH پمپ چیست، فقط یک دانش فنی نیست؛ یک ضرورت عملی در طراحی و انتخاب پمپ محسوب میشود. وقتی مقدار NPSH در نظر گرفته نشود، خطراتی مانند ایجاد کاویتاسیون، کاهش بازده و حتی خرابی کامل پمپ در کمترین زمان ممکن بسیار محتمل است. تصور کنید پمپی برای انتقال آب گرم در ارتفاع بالا انتخاب میشود؛ اما بدون بررسی NPSH مناسب؛ در نتیجه به‌زودی پروانه آسیب می‌بیند و عملکرد کل سیستم مختل میشود.
شناخت دقیق NPSH از همان مراحل طراحی تا بهره‌برداری نهایی، شرط اول اطمینان از عملکرد ایمن و طول عمر بالای تجهیزات است.
آشنایی با دو نوع موجود و مورد نیاز NPSH
برای طراحی اصولی سیستم پمپاژ باید با دو نوع NPSH آشنا شویم. این دو مفهوم مکمل هم هستند و مقایسه‌ی آن‌ها نقش کلیدی در جلوگیری از کاویتاسیون دارد:
- NPSHA مقدار فشاری است که واقعاً در ورودی پمپ وجود دارد.
- NPSHR مقدار فشاری است که سازنده پمپ اعلام میکند برای عملکرد ایمن نیاز است.
اگر مقدار NPSHA کمتر از NPSHR باشد، سیال به نقطه جوش می‌رسد و پدیده‌ی کاویتاسیون اتفاق می‌افتد. مثلاً اگر NPSHA برابر با ۲/۸ متر و NPSHR برابر با ۳/۵ متر باشد، اختلاف ایجاد شده میتواند پمپ را به‌سرعت از کار بیندازد. شناخت این مفاهیم برای درک بهتر اینکه NPSH پمپ چیست، ضروری است.
تعریف و نحوه محاسبه NPSHA

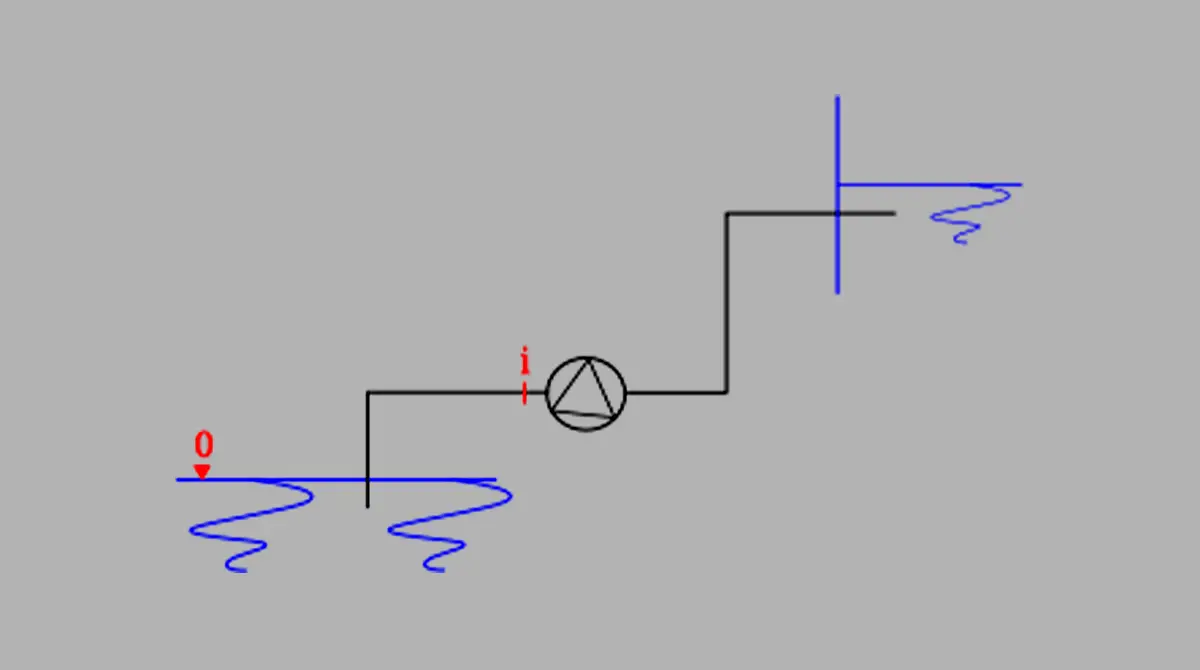

NPSHA که مخفف Net Positive Suction Head Available است به‌معنای هد خالص مثبت در دسترس در یک سیستم پمپاژ است. این عدد نشان می‌دهد چه میزان فشار واقعی در ورودی پمپ وجود دارد تا از تبخیر سیال جلوگیری شود. فرمول ساده آن به این شکل است:
NPSHA = فشار اتمسفر + ارتفاع مکش – فشار بخار سیال – افت فشار در خط مکش
مثلا اگر فشار اتمسفر ۱۰ متر، ارتفاع مکش ۳ متر، فشار بخار سیال ۲ متر و افت فشار ۱ متر باشد، NPSHA برابر با ۱۰ خواهد بود. این سوال که NPSH پمپ چیست زمانی اهمیت پیدا میکند که NPSHA کمتر از مقدار مورد نیاز باشد و پمپ در معرض کاویتاسیون قرار گیرد. این عدد به‌شدت به شرایط محیطی و طراحی سیستم بستگی دارد.
تعریف NPSHR چیست و چرا اهمیت دارد؟
NPSHR یا هد خالص مثبت مورد نیاز، حداقل فشاری است که پمپ برای عملکرد ایمن و بدون کاویتاسیون به آن نیاز دارد. این مقدار توسط سازنده پمپ مشخص شده و معمولاً در نمودار عملکرد پمپ قابل مشاهده است. NPSH مورد نیاز یکی از الزامات پمپ و یک معیار بحرانی در فرآیند انتخاب محسوب میشود. شاید از خود بپرسید NPSH پمپ چیست؟ پاسخ این سؤال دقیقاً زمانی معنا پیدا میکند که تفاوت بین مقادیر موجود و مورد نیاز را درک کنیم. بررسی نمودار فنی و کاتالوگ محصول برای اطمینان از تامین حداقل فشار ورودی بسیار ضروری است.
چه زمانی این دو عدد خطرناک می‌شوند؟
زمانی که NPSHA (موجود) کمتر از NPSHR (مورد نیاز) باشد، خطر کاویتاسیون به‌طور جدی سیستم را تهدید میکند. مثلاً اگر NPSHA برابر ۲.۵ متر و NPSHR برابر ۳.۵ متر باشد، تنها همین اختلاف یک متر میتواند باعث لرزش، تخریب پروانه و کاهش شدید راندمان شود. این وضعیت معمولاً در شرایطی مثل ارتفاع زیاد از سطح دریا، دمای بالای سیال یا افت فشار در لوله مکش رخ می‌دهد. در چنین مواقعی ریسک عملکرد پمپ بالا رفته و خرابی زودرس بسیار محتمل است.
کاویتاسیون چیست و چگونه به پمپ آسیب می‌زند؟
یک پدیده مخرب وقتی مقدار NPSH در سیستم پایینتر از حد نیاز باشد، در کمین پمپ است: کاویتاسیون. اما NPSH پمپ چیست و چرا نقش کلیدی در جلوگیری از این اتفاق دارد؟ کاویتاسیون زمانی رخ می‌دهد که فشار سیال در ناحیه مکش پمپ آن‌قدر پایین بیاید که بخار شود و حباب‌های بخار تشکیل شوند. این حباب‌ها هنگام ورود به ناحیه پرفشار منفجر شده و به پروانه و بدنه پمپ ضربه می‌زنند. نتیجه خرابی پروانه، لرزش پمپ، ترک خوردگی و کاهش شدید بازده خواهد بود.
فرض کنید در یک کارخانه مواد غذایی، یک پمپ در حال انتقال شیر داغ دچار کاویتاسیون شود و در کمتر از چند روز از کار بیفتد. این نمونه نشان می‌دهد که cavitation در پمپ چقدر میتواند پرهزینه و آسیب‌زا باشد.
برای آشنایی بیشتر با پدیده کاویتاسیون مقاله پدیده کاویتاسیون چیست و انواع کاویتاسیون در پمپ‌ها را نیز مطالعه نمایید.
علائم کاویتاسیون در پمپ
اگر ندانید NPSH پمپ چیست و آن را به‌درستی در طراحی لحاظ نکرده باشید، ممکن است با نشانه‌هایی در عملکرد پمپ مواجه شوید که خبر از بروز کاویتاسیون می‌دهند. این علائم معمولاً برای اپراتورها و تکنسین‌ها قابل تشخیص هستند و عبارت‌اند از:
- صدایی شبیه تق‌تق یا کوبش ممتد، مانند برخورد شن‌ریزه به فلز
- کاهش محسوس دبی خروجی پمپ
- لرزش غیرعادی بدنه و پایه‌های پمپ
- افزایش غیرطبیعی دمای پمپ یا سیال
- کوتاه شدن عمر یاتاقان‌ها و آسیب به آب‌بند مکانیکی
در بسیاری از موارد این نشانه‌ها در کنار تغییرات در نمودار عملکرد پمپ (مثل افت ناگهانی راندمان) نیز مشاهده میشود. تشخیص سریع این علائم از خرابی‌های پرهزینه جلوگیری میکند.
چگونه کاویتاسیون باعث خرابی مکانیکی میشود؟
کاویتاسیون با انفجار سریع حباب‌های بخار روی سطح فلزی پروانه یا بدنه پمپ، باعث حفره‌زایی، ترک‌های سطحی و تخریب پروانه میشود. این فرآیند شبیه ساییده شدن با سمباده است و در طول زمان، موجب استهلاک شدید و کاهش عمر پمپ می‌گردد. اگر ندانیم NPSH پمپ چیست و آن را کنترل نکنیم، آسیب‌ها غیرقابل بازگشت خواهند بود. پیشگیری و جلوگیری از کاویتاسیون یک الزام در بهره‌برداری اصولی از پمپ‌هاست.
عوامل تأثیرگذار بر NPSHA در یک سیستم پمپاژ
هد مثبت مکش در دسترس یا NPSHA یکی از عوامل کلیدی در عملکرد ایمن پمپ‌هاست. اگر مقدار آن به‌دلایل مختلف کاهش یابد، ریسک کاویتاسیون بالا می‌رود. در طراحی هر سیستم پمپاژ، باید عوامل مؤثر بر NPSHA به‌دقت بررسی و مدیریت شوند:
- فشار بخار سیال و دمای کاری
- افت فشار در خط مکش
- ارتفاع نصب پمپ نسبت به سطح سیال
در مناطق مرتفع یا محیط‌هایی با سیال داغ، افت NPSHA میتواند به خرابی جدی منجر شود. همچنین پیشنهاد میشود مقاله دلایل اصلی خرابی پمپ؛ چرا پمپ‌ها خراب می‌شوند و چطور از آن پیشگیری کنیم؟ را از دست ندهید.
اگر می‌خواهید دقیق‌تر بدانید NPSH پمپ چیست و چرا تا این اندازه مهم است، ادامه مقاله را از دست ندهید.
فشار بخار سیال
فشار بخار مقدار فشاری است که در آن سیال شروع به بخار شدن میکند. هرچه دمای سیال بالاتر رود، فشار بخار افزایش می‌یابد و همین موضوع باعث کاهش NPSHA میشود. برای مثال آب در دمای ۱۰۰ درجه سانتی‌گراد فشار بخار بالایی دارد که میتواند خطر بخارزایی را افزایش دهد؛ بنابراین طراحی سیستم باید بر اساس شرایط واقعی مانند فشار جزئی و بخار اشباع سیال انجام شود.
افت فشار در خط مکش
یکی از دلایل کاهش NPSHA، افت فشار در خط مکش است که معمولاً ناشی از طول زیاد لوله، وجود زانویی‌ها، فیلترها و سرعت بالای جریان سیال است. این موارد باعث افزایش افت هد، مقاومت هیدرولیکی و تلفات اصطکاکی می‌شوند. برای مثال در سیستمی با ۱۲ متر لوله و چند زانویی، افت فشار میتواند تا ۲ متر کاهش در NPSHA ایجاد کند. پس اگر می‌پرسید NPSH پمپ چیست، باید بدانید طراحی صحیح لولهکشی، نقش مهمی در حفظ آن دارد.
دمای سیال و ارتفاع پمپ
افزایش دمای سیال، فشار بخار را بالا می‌برد و در نتیجه NPSHA را کاهش می‌دهد. همچنین اگر ارتفاع مکش زیاد باشد، فشار مطلق ورودی به پمپ پایین می‌آید. مثلاً در یک پمپ نصب‌شده در طبقه هشتم یک ساختمان یا در شهری کوهستانی، شرایط محیطی میتواند باعث افت شدید NPSHA شود. در مقابل، عملکرد پمپ در کنار دریا بسیار پایدارتر خواهد بود.
فرمول محاسبه NPSH به زبان ساده
فرمول ساده NPSHA به‌صورت زیر است:
NPSHA = P_atm + H_suction – H_vapor – H_losses
که در آن:
- P_atm: فشار اتمسفر در محل نصب پمپ
- H_suction: ارتفاع سطح سیال تا ورودی پمپ
- H_vapor: فشار بخار سیال
- H_losses: افت فشار در مسیر مکش
فرض کنید در یک سیستم، فشار اتمسفر ۱۰ متر، ارتفاع مکش ۳ متر، فشار بخار ۲ متر و تلفات مسیر ۱ متر باشد. در این حالت مقدار NPSHA برابر است با ۱۰ متر.
کاربرد عملی NPSH در طراحی و انتخاب پمپ‌ها
در فرآیند انتخاب پمپ، درک صحیح از NPSH نقش حیاتی دارد. برای مثال در پمپ سانتریفیوژ اگر NPSH نادیده گرفته شود، حتی بهترین مدل ممکن است دچار کاویتاسیون شود. در پمپ‌های طبقاتی یا خانگی نیز همین قانون برقرار است. اهمیت NPSH در طراحی پمپ زمانی مشخص میشود که مشاوره تخصصی جلوی انتخاب اشتباه در طراحی سیستم را بگیرد.
انتخاب پمپ سانتریفیوژ
پمپ های سانتریفیوژ نسبت به NPSH بسیار حساس‌اند به‌ویژه در کاربردهای صنعتی، آبیاری و تاسیسات ساختمانی. اگر ندانیم NPSH پمپ چیست و بررسی دقیق NPSHA و NPSHR انجام نشود، پمپ دچار کاویتاسیون خواهد شد.
کاربرد در پمپ‌های طبقاتی
در پمپ طبقاتی که به‌صورت عمودی یا افقی در سیستم‌های تحت فشار یا انتقال آب در ارتفاع بالا استفاده می‌شوند، NPSH پمپ نقش حیاتی‌تری دارد. چون این پمپ‌ها چندمرحله‌ای هستند، فشار در مراحل ابتدایی پایینتر بوده و خطر کاویتاسیون بیشتر است.
تفاوت با پمپ‌های خانگی
معمولاً در پمپ آب خانگی، NPSH چالش‌برانگیز نیست؛ اما در شرایط خاص مثل نصب روی پشت‌بام یا طبقات بالا، افت مکش ممکن است مشکل‌ساز شود. در چنین مواقعی انتخاب درست اهمیت دارد؛ چون فشار در خروجی کاهش می‌یابد.
راهکارهایی برای افزایش NPSHA و کاهش NPSHR
برای پاسخ عملی به اینکه NPSH پمپ چیست و چگونه به نفع سیستم مدیریت شود، سه مسیر بهینه‌سازی پیشِ رو دارید. هدف، افزایش NPSHA و کاهش NPSHR است تا ریسک کاویتاسیون کم شود و بهره‌وری بالا برود. این توصیه‌ها در طراحی اولیه و در بهینه‌سازی واحدهای در حال کار کاربردی‌اند:
- استفاده از مکش مثبت
- تغییر مسیر لولهکشی و کاهش افت فشار
- کاهش سرعت پمپ یا دمای سیال
در ادامه هر راهکار را گام‌به‌گام توضیح می‌دهیم.
استفاده از مکش مثبت
اگر پمپ پایینتر از سطح مایع نصب شود (مثلاً در پایین‌دست مخزن یا داخل چاه)، فشار ورودی افزایش می‌یابد و در نتیجه NPSHA به‌طور مؤثری تقویت میشود. این کار از کاویتاسیون جلوگیری میکند. افزایش عمر پمپ با اصلاح مکان نصب کاملاً امکان‌پذیر است.
تغییر مسیر لولهکشی و کاهش افت فشار
حذف فیلترهای غیرضروری، کاهش تعداد زانویی‌ها و استفاده از لوله با قطر بزرگ‌تر، مقاومت هیدرولیکی سیستم را پایین می‌آورد و NPSHA را افزایش می‌دهد. طراحی اصولی لولهکشی علاوه بر بهینه‌سازی عملکرد، موجب نگهداری ساده‌تر و کاهش هزینههای سرویس خواهد شد. این کار یک تصمیم مهندسی مؤثر در بهبود عملکرد کلی پمپ است.
کاهش سرعت پمپ یا دمای سیال
با کاهش دمای سیال، فشار بخار آن کاهش می‌یابد و NPSHA بالا می‌رود. از سوی دیگر، کاهش سرعت پمپ در مدل‌های دور متغیر (با اینورتر) باعث میشود NPSHR کمتر شود. این دو روش به مهندسان کمک می‌کنند تا با بهینه‌سازی عملکرد سیستم پمپاژ، بهره‌وری را افزایش داده و از مشکلات ناشی از کاویتاسیون جلوگیری کنند. حال بهتر درک می‌کنیم NPSH پمپ چیست و چگونه کنترل میشود.
اشتباهات رایج در درک NPSH
اشتباهات رایج درباره NPSH شامل:
- بی‌توجهی به NPSH در پمپ‌های پرقدرت،
- اشتباه گرفتن NPSHR با فشار بالا
- نادیده گرفتن اختلاف فشار در ورودی پمپ در مناطق مرتفع
- تصور اینکه NPSH فقط در پمپ‌های صنعتی مهم است.
کاربرد NPSH در صنعت چیست؟
در پاسخ به اینکه NPSH پمپ چیست کافی است به کاربردهای آن در ایستگاه های پمپاژ شهری، صنایع غذایی یا نیروگاه ها نگاه کنیم. در یکی از پروژه های آتور صنعت برای خط انتقال شیر داغ، رعایت دقیق NPSHR مانع بروز کاویتاسیون و توقف خط تولید شد. این تجربه ثابت کرد که بی‌توجهی به NPSH میتواند هزینه‌ساز باشد.
کاربرد در ایستگاه پمپاژ آب شهری
در سیستم های توزیع آب شهری رعایت دقیق NPSHA، کنترل دما و ارتفاع نصب پمپ اهمیت بالایی دارد. حجم بالای جریان و حساسیت شبکه، طراحی پمپاژ را پیچیده میکند. در یک نیروگاه آب‌شیرین‌کن، بی‌توجهی به این موضوع باعث ترک پروانه و توقف کامل سیستم انتقال آب خواهد شد.
نمونه در کارخانه لبنیات یا نیروگاه بخار
در یک کارخانه لبنیات، رعایت نکردن NPSH در پمپ فرآیند CIP باعث کاویتاسیون، شکست پروانه و آلودگی محصول می‌شد. در نیروگاه بخار نیز، دمای بالای سیال و فشار بخار زیاد، بدون کنترل NPSH، منجر به توقف کامل فرآیند داغ و اخلال در تولید پاک خواهد گردید.
جمع بندی
اکنون که می‌دانید NPSH پمپ چیست و چگونه بر عملکرد و عمر پمپ تأثیر می‌گذارد، بهتر است پیش از انتخاب نهایی به نکات کلیدی زیر توجه کنید:
- همیشه NPSHA و NPSHR را با هم مقایسه کنید.
- طراحی سیستم لولهکشی و دمای سیال را جدی بگیرید.
- از راهکارهای افزایش NPSHA در نصب بهره بگیرید.
تیم مهندسی آتور صنعت با تجربه پروژه‌های صنعتی، آماده است تا با ارائه مشاوره تخصصی و راهنمایی در انتخاب دقیق‌ترین مدل پمپ، کنار شما باشد.
در پایین همین صفحه می‌توانید اطلاعات تماس خود را وارد کرده و درخواستتان را ثبت کنید. ما در ساعات کاری (۸ الی ۱۷) با شما تماس می‌گیریم و مشاوره رایگان ارائه می‌دهیم.
سوالات متداول NPSH پمپ
- NPSH پمپ چیست و چه کاربردی دارد؟
وقتی میپرسیم NPSH پمپ چیست، منظورمان هد خالص مثبت در بخش مکش پمپ است. این شاخص مشخص میکند آیا فشار ورودی برای جلوگیری از کاویتاسیون کافی هست یا نه و در طراحی و انتخاب پمپ اهمیت بالایی دارد. - فرق NPSHA با NPSHR در چیست؟
NPSHA نشاندهنده فشار واقعی موجود در مکش پمپ است؛ اما NPSHR مقدار مورد نیاز پمپ برای عملکرد ایمن است. درک دقیق این تفاوت، پاسخ کاملتری به پرسش NPSH پمپ چیست خواهد بود. - چطور میتوان از کمبود NPSH جلوگیری کرد؟
با طراحی بهینه لولهکشی، کاهش دمای سیال، نصب پمپ در سطح پایینتر از منبع و بررسی دقیق منحنی عملکرد، میتوان از کاهش NPSHA و مشکلات ناشی از آن پیشگیری کرد. - اگر NPSH پمپ رعایت نشود چه میشود؟
میتواند به پدیده مخرب کاویتاسیون منجر شود. این مشکل باعث ایجاد لرزشهای شدید، آسیب به پرهها، کاهش عمر مفید پمپ و در نهایت افزایش هزینههای تعمیر و نگهداری خواهد شد.
