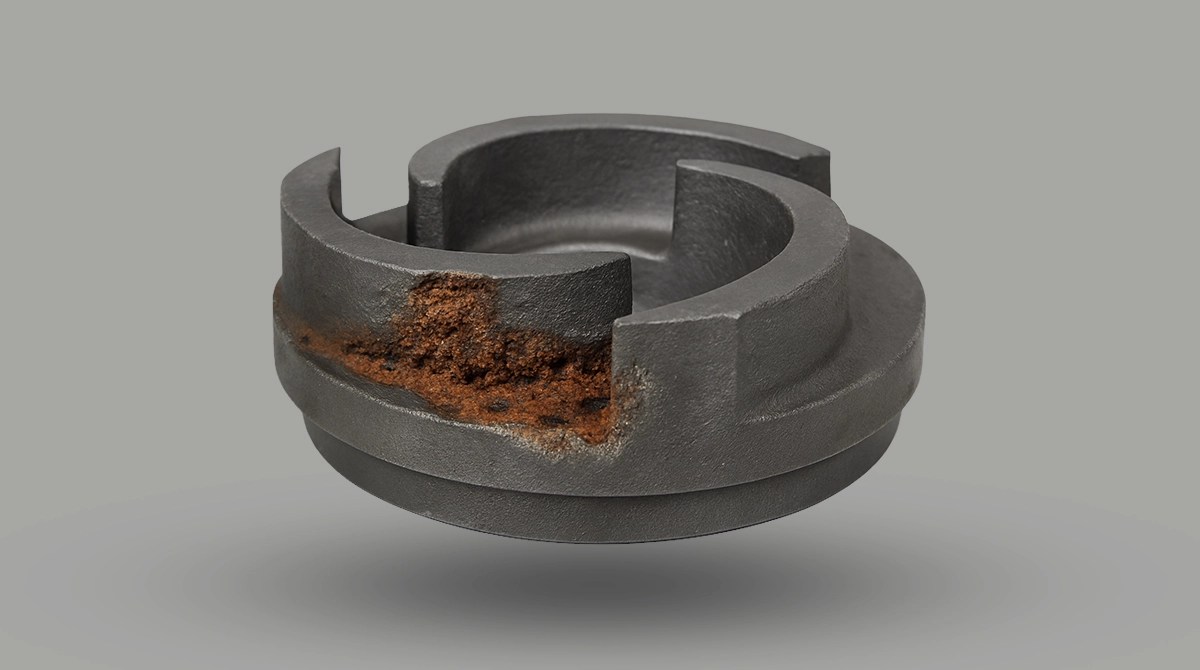

کاویتاسیون یکی از مشکلات رایج در پمپ‌های سانتریفیوژ است که می‌تواند تأثیرات منفی گسترده‌ای بر عملکرد این تجهیزات داشته باشد. این پدیده زمانی رخ می‌دهد که فشار سیال در ناحیه ورودی پمپ کاهش یابد و موجب تشکیل حباب‌های بخار در اطراف پروانه شود. با ترکیدن این حباب‌ها، امواج ضربه‌ای قدرتمندی ایجاد شده که به تدریج باعث سایش و تخریب قطعات داخلی پمپ می‌شوند. این فرآیند می‌تواند منجر به کاهش راندمان، افزایش نویز و لرزش و در نهایت خرابی زودرس پمپ گردد.
در سیستم‌های صنعتی، کاویتاسیون نه تنها به تجهیزات آسیب می‌زند، بلکه موجب افزایش هزینه‌های تعمیر و نگهداری و کاهش بهره‌وری کلی فرآیندهای پمپاژ نیز می‌شود. از این‌رو، درک علل و انواع کاویتاسیون و اجرای اقدامات پیشگیرانه برای کاهش اثرات آن، اهمیت ویژه‌ای دارد. در این مقاله، علاوه بر بررسی دقیق این پدیده، روش‌های کاربردی برای جلوگیری از آن معرفی خواهد شد.
پدیده کاویتاسیون چیست؟
پدیده کاویتاسیون یک فرآیند فیزیکی است که در آن حباب‌های بخار در یک مایع به دلیل کاهش فشار تشکیل شده و سپس به طور ناگهانی در زمان افزایش فشار، می‌ترکند. این فرآیند می‌تواند آسیب‌های جدی به اجزای پمپ و سیستم‌های پمپاژ وارد کند. در پمپ‌های سانتریفیوژ، زمانی که مایع در ناحیه ورودی پمپ (قسمت مکش) تحت فشار کم قرار می‌گیرد، بخشی از مایع به نقطه جوش خود می‌رسد و حباب‌های بخار ایجاد می‌شود. این حباب‌ها در طول جریان مایع به قسمت‌های مختلف پمپ حرکت می‌کنند و پس از اینکه فشار مجدداً افزایش می‌یابد، این حباب‌ها فرو می‌ریزند و انرژی زیادی آزاد می‌شود که باعث ایجاد امواج شوک در مایع می‌گردد. این امواج به طور مستقیم به پروانه و دیواره‌های پمپ ضربه می‌زنند و باعث سایش و خرابی آن‌ها می‌شوند.
علت اصلی وقوع کاویتاسیون به کمبود فشار در ناحیه مکش پمپ مرتبط است. اگر فشار در این ناحیه به اندازه‌ای کاهش یابد که به زیر فشار بخار مایع برسد، حباب‌های بخار تشکیل می‌شوند. این امر می‌تواند به دلیل عواملی مانند سرعت بالای پمپ، طراحی نامناسب سیستم لوله‌کشی یا تغییرات در دمای سیال رخ دهد. به عبارت دیگر، زمانی که سیال تحت فشار کافی قرار نمی‌گیرد، نمی‌تواند به درستی از پروانه عبور کند و در نتیجه فشار پایین‌تر از فشار بخار می‌شود و حباب‌ها به‌سرعت تشکیل می‌شوند.
عوامل مختلفی می‌توانند به وقوع کاویتاسیون منجر شوند. یکی از اصلی‌ترین این عوامل، تغییرات در سرعت پمپ و کاهش فشار ورودی آن است. هنگامی که پمپ در سرعت بالا عمل می‌کند و سیال به‌طور مناسب وارد آن نمی‌شود، فشار ورودی کاهش یافته و شرایط لازم برای تشکیل حباب‌های بخار فراهم می‌شود. همچنین وجود نقص‌هایی در سیستم لوله‌کشی نظیر انسداد یا محدودیت‌های جریان، باعث ایجاد توربولانس و کاهش فشار می‌شود که خود عامل دیگری در بروز کاویتاسیون است. به علاوه، دمای بالا یا چسبندگی زیاد سیال نیز می‌تواند احتمال وقوع این پدیده را افزایش دهد. جلوگیری از کاویتاسیون نیازمند کنترل دقیق فشار ورودی، طراحی بهینه سیستم لوله‌کشی و استفاده از تجهیزات مناسب است.
مطلب پیشنهادی: راهنمای جامع پمپ‌های آب آتش نشانی
انواع کاویتاسیون در پمپها
۱. کاویتاسیون هیدرولیکی (Hydraulic Cavitation)
کاویتاسیون هیدرولیکی زمانی رخ می‌دهد که فشار در بخش‌های مختلف پمپ به کمتر از فشار بخار سیال کاهش پیدا کند. این کاهش فشار معمولاً در ناحیه مکش پمپ یا در مجاورت پروانه اتفاق می‌افتد. هنگامی که فشار سیال پایین‌تر از حد مجاز می‌شود، بخشی از مایع به بخار تبدیل شده و حباب‌های بخار در سیال تشکیل می‌شوند. این حباب‌ها هنگام حرکت در جریان سیال به مناطق با فشار بالاتر می‌رسند و ناگهان می‌ترکند. ترکیدن این حباب‌ها امواج شوک قدرتمندی ایجاد می‌کند که باعث سایش، خوردگی و کاهش عمر قطعات پمپ می‌شود. عواملی مانند طراحی نامناسب لوله‌کشی، انسداد در مسیر جریان، یا انتخاب نادرست پمپ می‌توانند باعث وقوع کاویتاسیون هیدرولیکی شوند.
۲. کاویتاسیون مکانیکی (Mechanical Cavitation)
این نوع کاویتاسیون به دلیل حرکت مکانیکی قطعات داخلی پمپ و فشارهای نوسانی ناشی از عملکرد آن ایجاد می‌شود. زمانی که سرعت چرخش پروانه بیش از حد بالا باشد یا اگر لرزش‌های غیرعادی در پمپ وجود داشته باشد، نواحی با فشارهای غیر یکنواخت در اطراف پروانه شکل می‌گیرند که باعث ایجاد حباب‌های بخار می‌شود. همچنین، استفاده از قطعات فرسوده یا تنظیم نادرست فاصله بین اجزای متحرک پمپ، می‌تواند احتمال کاویتاسیون مکانیکی را افزایش دهد. به مرور زمان، این پدیده منجر به تخریب یاتاقان‌ها، سایش بیش از حد و عملکرد نامناسب پمپ خواهد شد. برای جلوگیری از کاویتاسیون مکانیکی، تنظیم دقیق سرعت چرخش، کاهش ارتعاشات و استفاده از قطعات استاندارد ضروری است.
۳. کاویتاسیون اصطکاکی (Frictional Cavitation)
کاویتاسیون اصطکاکی زمانی اتفاق می‌افتد که اصطکاک بین سیال و دیواره‌های داخلی پمپ یا پروانه به حدی زیاد باشد که موجب افت فشار موضعی و تشکیل حباب‌های بخار شود. این نوع کاویتاسیون معمولاً در شرایطی رخ می‌دهد که مسیرهای جریان محدود یا تنگ باشند، سیالات دارای ویسکوزیته بالا پمپ شوند، یا در صورت زبری بیش از حد سطوح داخلی پمپ، اصطکاک افزایش یابد. کاویتاسیون اصطکاکی می‌تواند موجب افزایش دمای موضعی در پمپ، کاهش بازدهی و تسریع فرسودگی قطعات شود. استفاده از مواد با سطح صیقلی، طراحی مناسب مسیرهای جریان و کنترل سرعت سیال در پمپ از روش‌های کاهش این نوع کاویتاسیون است.
علل اصلی وقوع کاویتاسیون در پمپها
۱. افت فشار مکش (Pressure Suction Drop)
یکی از مهم‌ترین عوامل وقوع کاویتاسیون در پمپها، کاهش فشار مکش است. اگر فشار در ناحیه مکش پمپ کمتر از فشار بخار سیال شود، حباب‌های بخار در داخل سیال تشکیل خواهند شد. این کاهش فشار می‌تواند به دلیل عواملی مانند طول زیاد لوله مکش، انسداد مسیر ورودی، افت فشار ناشی از فیلترها یا دریچه‌ها و نصب نامناسب پمپ رخ دهد. در صورتی که فشار مکش به حد کافی بالا نگه داشته نشود، کاویتاسیون ایجاد شده و به اجزای داخلی پمپ آسیب وارد می‌کند.
۲. دمای بالا و ویژگی‌های سیال
دمای بالای سیال یکی دیگر از عوامل تأثیرگذار بر وقوع کاویتاسیون است. افزایش دمای سیال باعث کاهش فشار بخار آن شده و احتمال تشکیل حباب‌های بخار در پمپ را افزایش می‌دهد. برخی از سیالات با ویسکوزیته پایین یا خاصیت فرّاریت بالا نیز مستعد ایجاد کاویتاسیون هستند. برای جلوگیری از این مشکل، کنترل دمای سیال و استفاده از سیستم‌های خنک‌کننده یا عایق‌بندی مناسب در مسیر پمپ توصیه می‌شود.
۳. طراحی نامناسب پمپها
طراحی نامناسب پمپ می‌تواند منجر به ایجاد شرایطی شود که احتمال وقوع کاویتاسیون را افزایش دهد. عواملی مانند انتخاب نامناسب پروانه، اندازه نادرست لوله‌های ورودی و خروجی و طراحی ضعیف محفظه پمپ ممکن است باعث افت فشار، افزایش سرعت جریان و ایجاد نواحی با فشار پایین شوند. برای کاهش خطر کاویتاسیون، طراحی پمپ باید بر اساس شرایط عملیاتی و نوع سیال مورد نظر بهینه‌سازی شود.
۴. سرعت زیاد پمپ و سرعت‌های چرخش بالا (High RPM)
افزایش بیش از حد سرعت چرخش پروانه (RPM) باعث افزایش سرعت سیال در داخل پمپ شده و در نتیجه، فشار در برخی نقاط کاهش می‌یابد. این افت فشار موضعی می‌تواند موجب تشکیل حباب‌های بخار و در نهایت، بروز کاویتاسیون شود. برای پیشگیری از این مشکل، باید سرعت چرخش پمپ متناسب با ظرفیت و نوع سیال تنظیم شود. همچنین، استفاده از پمپ‌های چندمرحله‌ای یا کنترل سرعت موتور می‌تواند به کاهش احتمال کاویتاسیون کمک کند.
مطلب پیشنهادی: پمپ شکلات؛ راهنمای کامل انتخاب، کاربرد و نگهداری در صنایع غذایی
نتایج و پیامدهای کاویتاسیون
۱. خرابی‌های فیزیکی در پمپ (خوردگی و سایش)

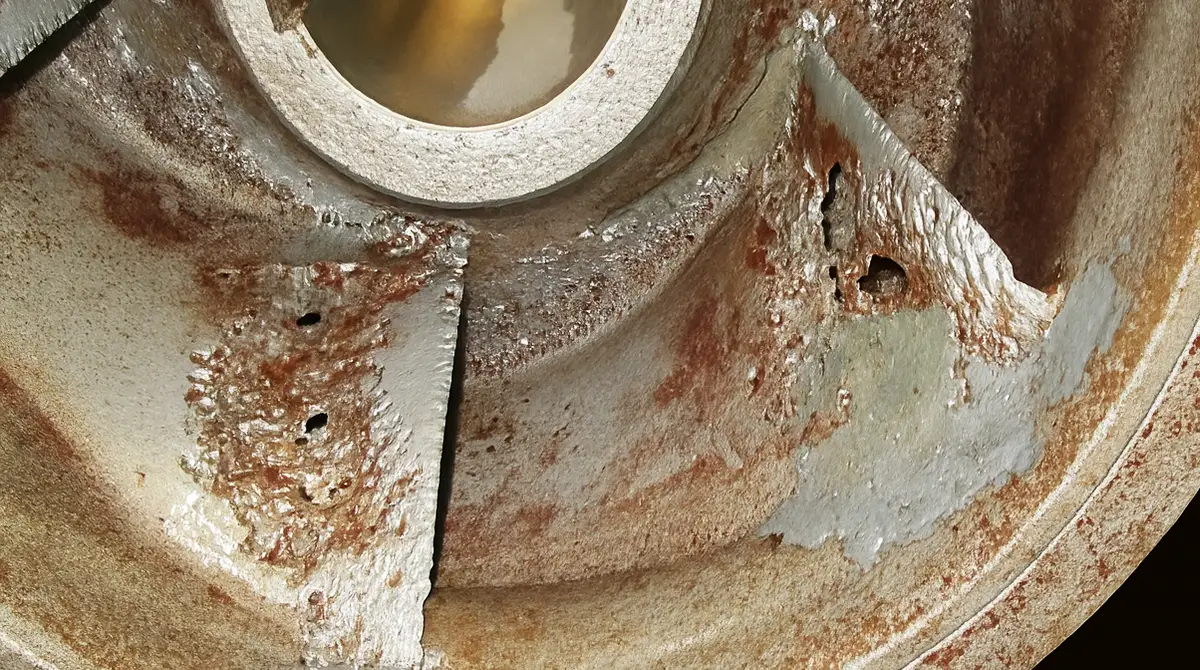

یکی از مهم‌ترین پیامدهای کاویتاسیون، آسیب‌های فیزیکی به اجزای داخلی پمپ، به‌ویژه پروانه و محفظه داخلی، است. در اثر تشکیل و فروپاشی مداوم حباب‌های بخار، امواج ضربه‌ای با انرژی بالا ایجاد می‌شود که می‌تواند منجر به ایجاد حفره‌های کوچک روی سطح فلز شود. این فرآیند به‌مرور زمان باعث خوردگی و سایش قطعات شده و استحکام ساختاری پمپ را کاهش می‌دهد. اگر این وضعیت کنترل نشود، ممکن است نیاز به تعویض قطعات یا حتی کل پمپ ایجاد شود که هزینه‌های تعمیر و نگهداری را افزایش می‌دهد.
۲. کاهش بازده پمپ
وقوع کاویتاسیون تأثیر مستقیم بر عملکرد هیدرولیکی پمپ دارد. زمانی که حباب‌های بخار در مسیر جریان سیال تشکیل می‌شوند، تراکم‌پذیری افزایش می‌یابد و انتقال انرژی از پروانه به سیال کاهش پیدا می‌کند. این موضوع موجب کاهش دبی و فشار خروجی پمپ شده و عملکرد کلی آن را مختل می‌کند. علاوه بر این وجود کاویتاسیون باعث افزایش ارتعاشات و نویز در پمپ شده که می‌تواند باعث عملکرد ناپایدار سیستم پمپاژ شود.
۳. کاهش عمر مفید پمپ و افزایش هزینه‌های نگهداری
در صورت عدم کنترل کاویتاسیون، خرابی‌های ناشی از آن به‌مرور زمان باعث کاهش عمر مفید پمپ می‌شود. سایش شدید قطعات، افزایش تنش‌های مکانیکی و کاهش بازده کلی سیستم از جمله عواملی هستند که نیاز به تعمیرات مکرر را افزایش می‌دهند. این موضوع نه‌تنها هزینه‌های نگهداری را بالا می‌برد، بلکه موجب افزایش زمان از کار افتادگی تجهیزات و کاهش بهره‌وری سیستم می‌شود. از این‌رو، اتخاذ تدابیر مناسب برای پیشگیری از کاویتاسیون می‌تواند تأثیر قابل‌توجهی در بهبود عملکرد و افزایش طول عمر پمپ داشته باشد.
چگونه از کاویتاسیون جلوگیری کنیم؟
۱. افزایش فشار مکش
یکی از روش‌های اساسی برای جلوگیری از کاویتاسیون، افزایش فشار در ناحیه مکش پمپ است. برای این منظور، می‌توان ارتفاع مکش را کاهش داد تا فشار ورودی به پمپ افزایش یابد. همچنین، استفاده از لوله‌کشی با قطر مناسب و حذف زانویی‌ها و اتصالات غیرضروری می‌تواند مقاومت در مسیر جریان سیال را کاهش داده و فشار کافی را در ورودی پمپ حفظ کند. در برخی موارد، نصب یک پمپ کمکی (Booster Pump) نیز می‌تواند به بهبود فشار مکش کمک کند و از ایجاد شرایط نامناسب برای کاویتاسیون جلوگیری نماید.
۲. استفاده از پمپ مناسب
انتخاب پمپ مناسب برای شرایط کاری یک عامل کلیدی در پیشگیری از کاویتاسیون است. پمپ‌هایی که دارای پروانه و محفظه داخلی طراحی‌شده برای بهینه‌سازی توزیع فشار هستند، می‌توانند از کاهش فشار بیش از حد در ناحیه مکش جلوگیری کنند. علاوه بر این، انتخاب پمپ‌هایی با نرخ جریان و هد مناسب باعث می‌شود که دستگاه در محدوده عملکرد بهینه خود کار کند و از بروز کاویتاسیون جلوگیری شود. در مواقعی که احتمال بروز کاویتاسیون وجود دارد، استفاده از پمپ‌هایی با پروانه‌های مخصوص ضد کاویتاسیون می‌تواند یک راه‌حل مؤثر باشد.
۳. کاهش دمای سیال
دمای سیال تأثیر مستقیمی بر وقوع کاویتاسیون دارد. در صورتی که دمای سیال بیش از حد افزایش یابد، فشار بخار آن نیز بالا می‌رود و احتمال تشکیل حباب‌های بخار بیشتر می‌شود. برای کاهش این خطر، می‌توان از مبدل‌های حرارتی برای خنک کردن سیال قبل از ورود به پمپ استفاده کرد. همچنین، کنترل شرایط عملیاتی سیستم، مانند اجتناب از پمپاژ سیالات داغ در شرایط مکش ضعیف، می‌تواند به کاهش احتمال کاویتاسیون کمک کند. در موارد خاص، انتخاب سیالات با دمای جوش پایین‌تر یا بهبود کیفیت سیال از طریق فیلتراسیون و تصفیه نیز می‌تواند مفید باشد.
۴. کنترل سرعت پمپ
سرعت چرخش بیش از حد پمپ می‌تواند موجب کاهش فشار در قسمت مکش شده و شرایط را برای کاویتاسیون فراهم کند. برای جلوگیری از این مشکل، می‌توان از سیستم‌های کنترل سرعت، مانند اینورترهای فرکانسی (VFD)، استفاده کرد تا دور پمپ را بر اساس نیاز واقعی سیستم تنظیم نمود. کاهش سرعت در شرایط کم‌بار می‌تواند فشار مکش را در حد مطلوب نگه دارد و از تشکیل حباب‌های بخار جلوگیری کند. علاوه بر این، انجام بررسی‌های دوره‌ای و تنظیمات دقیق سیستم کنترلی می‌تواند به بهینه‌سازی عملکرد پمپ و جلوگیری از کاویتاسیون کمک کند.
مطالعات موردی (Case Studies)
۱. مشکل کاویتاسیون در یک نیروگاه حرارتی و راهکارهای آن
در یکی از نیروگاه‌های حرارتی بزرگ، پمپ‌های تغذیه بویلر به دلیل شرایط خاص عملکردی دچار کاویتاسیون شدید شده بودند. مشکل اصلی به کاهش فشار مکش ناشی از طراحی نامناسب لوله‌کشی و دمای بالای سیال ورودی بازمی‌گشت. در نتیجه، پروانه‌های پمپ به شدت دچار خوردگی و حفره‌های ناشی از کاویتاسیون شده و عملکرد پمپها کاهش یافته بود.
راه‌حلی که برای این مشکل اجرا شد، شامل اصلاح مسیر لوله‌کشی، افزایش قطر لوله‌های مکش و نصب یک مبدل حرارتی برای کاهش دمای سیال ورودی بود. همچنین، تنظیم سرعت پمپ با استفاده از سیستم اینورتر (VFD) باعث کاهش فشار منفی در ناحیه مکش شد. پس از اجرای این تغییرات، مشکلات ناشی از کاویتاسیون به طور کامل برطرف شد و عمر مفید پمپها افزایش یافت.
۲. کاویتاسیون در پمپ‌های یک واحد تصفیه آب صنعتی
در یک واحد تصفیه آب صنعتی، پمپ‌های انتقال آب خام به دلیل سرعت چرخش بالا و شرایط مکش نامناسب، دچار کاویتاسیون شده بودند. این مسئله باعث ایجاد لرزش‌های شدید، کاهش راندمان پمپ و افزایش هزینه‌های تعمیر و نگهداری شده بود. بررسی‌های مهندسی نشان داد که نصب نامناسب شیرهای کنترلی و طول کم لوله‌های مکش، موجب افت فشار و در نتیجه وقوع کاویتاسیون شده است.
برای حل این مشکل، تیم مهندسی اقدام به افزایش طول لوله مکش، تعویض شیرهای کنترلی با مدل‌های مناسب‌تر و نصب پمپ‌هایی با طراحی ضد کاویتاسیون کرد. همچنین، یک سیستم پایش آنلاین برای نظارت بر فشار و جریان سیال اضافه شد تا امکان شناسایی سریع مشکلات احتمالی در آینده فراهم شود. پس از اجرای این اقدامات، عملکرد پمپها بهبود یافت و هزینه‌های نگهداری به میزان قابل توجهی کاهش پیدا کرد.
این مطالعات موردی نشان می‌دهند که شناخت علل کاویتاسیون و اجرای راهکارهای مناسب، می‌تواند تأثیر چشمگیری بر افزایش کارایی و کاهش هزینه‌های عملیاتی پمپها داشته باشد.
مطلب پیشنهادی: بوستر پمپ بهتر است یا پمپ تک؟
جمع بندی و نکات پایانی
پدیده کاویتاسیون، با توجه به تاثیرات مخربی که بر پمپها و سیستم‌های پمپاژ می‌گذارد، یکی از مشکلات عمده در صنعت پمپاژ به شمار می‌آید. این پدیده باعث کاهش کارایی، خرابی قطعات و افزایش هزینه‌های نگهداری می‌شود. در این مقاله، به بررسی دقیق علت‌ها، انواع و پیامدهای کاویتاسیون پرداخته شد و همچنین راهکارهایی برای جلوگیری از وقوع این پدیده پیشنهاد گردید.
با درک صحیح از عوامل بروز کاویتاسیون، به‌ویژه کاهش فشار مکش، دمای بالا و طراحی نامناسب پمپها، می‌توان از وقوع آن جلوگیری کرد. استفاده از پمپ‌های مناسب، کنترل دقیق سرعت پمپ و مدیریت فشار مکش از جمله اقداماتی هستند که می‌توانند به کاهش خطرات ناشی از کاویتاسیون کمک کنند. علاوه بر این، نظارت مداوم بر سیستم‌های پمپاژ و انجام اقدامات پیشگیرانه می‌تواند از بروز خرابی‌ها و کاهش عملکرد پمپها جلوگیری نماید.
در نهایت، با اعمال تغییرات صحیح در طراحی و عملیات پمپها و سیستم‌های پمپاژ، می‌توان عمر مفید این تجهیزات را افزایش داده و بهره‌وری کلی سیستم‌های پمپاژ را بهبود بخشید. از این‌رو، پیشنهاد می‌شود که کاربران از مشاوره‌های تخصصی برای بررسی وضعیت سیستم‌های خود بهره‌برده و اقدامات لازم برای پیشگیری از کاویتاسیون را به‌طور کامل انجام دهند.
