مبنای عملکرد تجهیزات صنعتی و مکانیکی، چه ماشین آلات بزرگ باشند و چه پمپ آب خانگی، بر انتقال نیروی محرکه به واحدهای متحرک استوار است. کوپلینگ ها همان قسمتی هستند که این انتقال را ممکن می‌کنند.
شاید در ظاهر به نظر برسد که وظیفه کوپلینگ پمپ فقط اتصال شافت تجهیزات تولید نیرو به شافت پمپ است. اما همین ارتباط نقش مؤثری در انتقال توان، افزایش طول عمر مفید تجهیزات، تعدیل تنش‌های مکانیکی و ایمنی کلی بر عهده دارد. به بیان دیگر، بدون کوپلینگ امکان ندارد حرکت هماهنگ و ایمنی بین موتور و پمپ برقرار شود.
همراه آتور صنعت باشید تا بدانید کوپلینگ چیست، در چه انواعی عرضه می‌شود و مناسب‌ترین کوپلینگ پمپ آب برای شما کدام است.
کوپلینگ پمپ چیست؟
کوپلینگ پمپ (به انگلیسی: Pump Coupling) یک قطعه مکانیکی حیاتی است که اتصال بین شافت پمپ (یا شافت متحرک؛ Driven shaft) و شافت الکتروموتور یا محرک (Drive Shaft) را برقرار می‌کند. اما عملکرد کوپلینگ پمپ تنها به اتصال ساده این دو شفت محدود نمی‌شود. در عمل، کوپلینگ نیروی گشتاور و چرخش را از موتور به پمپ منتقل می‌کند تا سیال در سیستم به جریان بیفتد.
کاربردهای کوپلینگ پمپ
کوپلینگ مانند یک واسط منعطف و محافظ عمل می‌کند که علاوه‌بر اتصال، پایداری، ایمنی و طول عمر سیستم پمپاژ را تضمین می‌کند. انواع کوپلینگ پمپ می‌توانند ارتعاشات و ضربه‌های مکانیکی را جذب کنند. این ویژگی باعث می‌شود تا قطعات حساس مثل بلبرینگ، آب‌بندی و حتی خود پمپ و موتور، دچار استهلاک زودرس نشوند و عمر مفید بیشتری داشته باشند.
برخی کوپلینگ های پمپ (مثل کوپلینگ فاصله‌دار یا اسپیسر) این امکان را فراهم می‌کنند که بدون نیاز به باز کردن کل سیستم، بتوان پمپ را از الکتروموتور جداسازی کرد. این ویژگی کوپلینگ هم باعث کاهش زمان توقف عملکرد و سرویس آسان‌تر می‌شود.
یکی از مهم‌ترین مزیت‌های کوپلینگ، توانایی آن در جبران ناهم‌ترازی (misalignment) بین دو شفت است. ناهم‌ترازی به حالتی گفته می‌شود که یکی یا هر دو شافت از جایگاه مطلوب خود منحرف می‌شوند. این پدیده به سه شکل دیده می‌شود:
- ناهم‌ترازی محوری (Axial): شافت‌ها در یک راستا هستند، اما فاصله‌شان بیش از حد کم یا زیاد است.
- ناهم‌ترازی شعاعی (Radial): یکی از شافت‌ها نسبت به دیگری بالاتر یا پایین‌تر قرار دارد.
- ناهم‌ترازی زاویه‌ای (Angular): دو شافت در زاویه‌های متفاوتی نسبت به یکدیگر قرار می‌گیرند.
در حالت ایده‌آل اگر شافت‌ها همیشه در یک راستا باقی بمانند و در حین کار هیچ لرزشی وجود نداشته باشد، اتصال کوپلینگ بسیار ساده خواهد بود. اما در عمل، همیشه درجاتی از ناهم‌ترازی وجود دارد که می‌تواند باعث فرسودگی زودهنگام بلبرینگ‌ها، آب‌بندهای مکانیکی و حتی خود کوپلینگ شود. کوپلینگ کمک می‌کند تا این اختلاف‌های زاویه‌ای یا فاصله‌ای به سیستم فشار وارد نکند و عملکرد پمپ با اختلال مواجه نشود.
نقش کوپلینگ پمپ در صنایع مختلف
- صنعت تولید: در فرایندهای تولیدی، کوپلینگ‌ها به حرکت مؤثر پمپ‌هایی کمک می‌کنند که وظایفی مانند خنک‌سازی، جابجایی مواد یا انتقال مایعات دارند.
- نفت و گاز: در این صنعت که انتقال سیالاتی مثل نفت خام و گاز طبیعی حیاتی است، کوپلینگ‌ها عملکرد مطمئن پمپ‌ها را تضمین می‌کنند.
- صنایع شیمیایی و داروسازی: در این حوزه‌ها دقت، ایزوله ماندن سیستم و عدم نشت اهمیت زیادی دارد. معمولاً در چنین صنایعی از کوپلینگ‌های مغناطیسی استفاده می‌شود تا از نشتی سیال و آلودگی محیط جلوگیری شود.
- کشاورزی: در سیستم‌های آبیاری، کوپلینگ‌ها کمک می‌کنند تا انرژی بهینه به پمپ منتقل شده و توزیع آب به‌خوبی انجام گیرد.
- تصفیه آب و فاضلاب: در این تأسیسات، پمپ‌ها نقشی اساسی در انتقال و تصفیه آب دارند و کوپلینگ‌ها تضمین‌کننده عملکرد پایدار و بدون وقفه این تجهیزات‌اند.

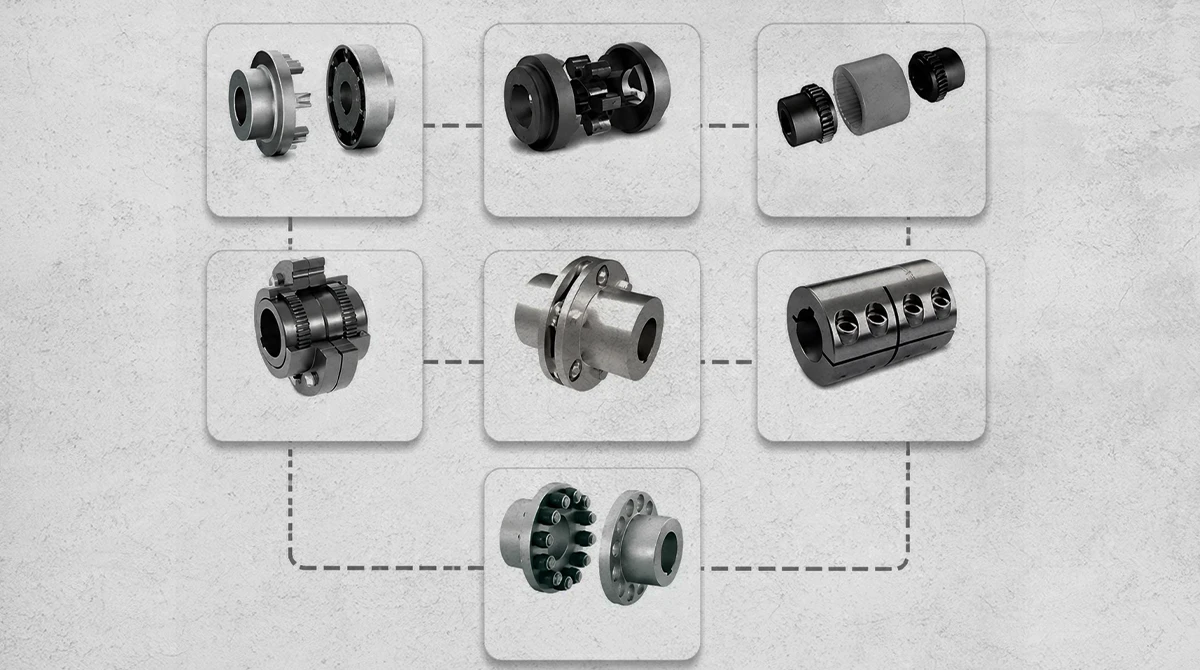

انواع کوپلینگ پمپ
انواع مختلفی از کوپلینگ پمپ موجود هستند که بسته به مقیاس و حجم عملکرد، نوع پمپ و کاربری مورد انتظار، انتخاب و به کار بسته می‌شوند. خرید کوپلینگ پمپ مناسب، هم به حفظ بهره وری سیستم پمپاژ کمک می‌کند و هم از آسیب‌های احتمالی جلوگیری می‌نماید. در این بخش، رایجترین انواع کوپلینگ را بررسی خواهیم کرد که برای مدل‌های مختلف پمپ سیالات به کار می‌روند.
کوپلینگ‌های انعطاف‌پذیر
کوپلینگ الاستومری
این نوع کوپلینگ از یک قطعه لاستیکی یا پلیمری برای اتصال دو شفت بهره می‌گیرد. بخش الاستومری به‌عنوان یک واسطه‌ی انعطاف‌پذیر، گشتاور را منتقل می‌کند و همزمان هم ارتعاش را کاهش می‌دهد و هم ناهمترازیها را تحمل می‌کند.
کوپلینگ‌های الاستومری توانایی خوبی در جبران ناهم‌ترازی‌های زاویه‌ای، موازی و محوری دارند و با کاهش تنش روی تجهیزات، عمر مفید سیستم را افزایش می‌دهند. به دلیل عدم نیاز به روانکاری و سادگی نصب، در پمپ‌ها و کمپرسورها کاربرد فراوانی دارند.
کوپلینگ شبکه‌ای (Grid Coupling)
این نوع کوپلینگ از شبکه‌ای فلزی یا کامپوزیتی برای اتصال شفت‌ها استفاده می‌کند. شبکه به‌عنوان رابطی منعطف و مقاوم، گشتاور را منتقل می‌کند و در برابر ضربات و بارهای سنگین، عملکرد قابل‌اعتمادی دارد. کوپلینگ‌های شبکه‌ای برای کاربردهای سنگین مانند نقاله‌ها و تجهیزات معدنی بسیار مناسب‌اند.

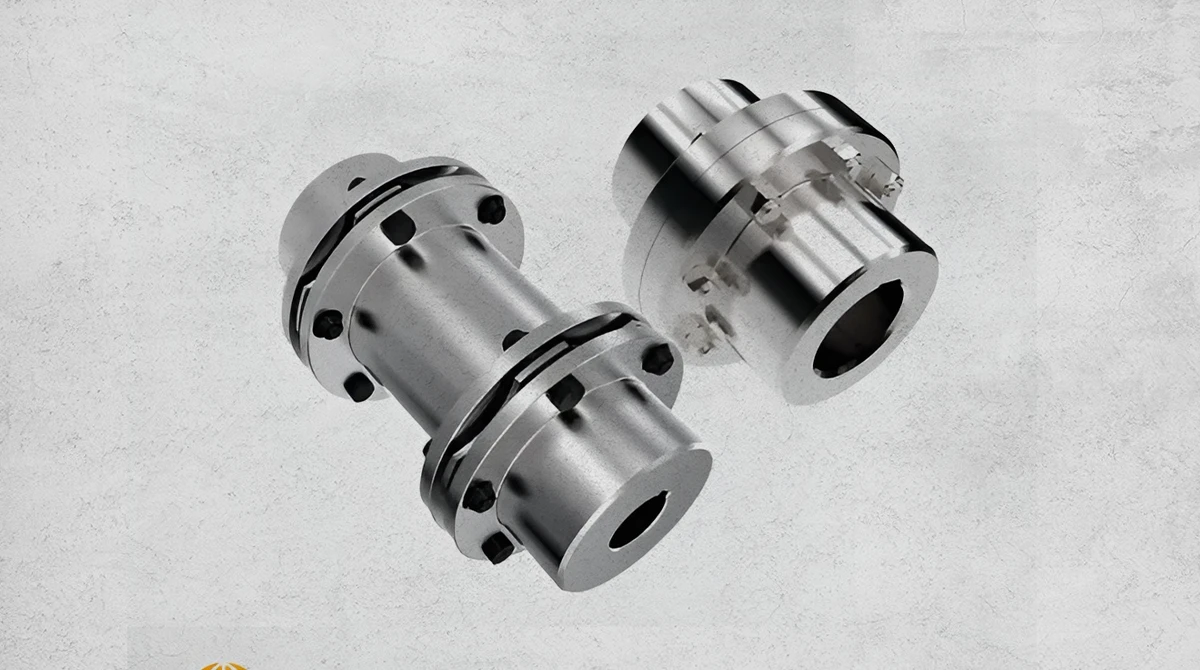

کوپلینگ دیسکی
در این مدل کوپلینگ پمپ آب، از صفحات فلزی نازک و انعطاف‌پذیر برای اتصال شفت‌ها استفاده می‌شود. این صفحات به‌صورت دسته‌ای و منظم چیده شده‌اند و سختی پیچشی بالایی دارند که باعث انتقال حرکت دقیق و بدون لقی می‌شود. کوپلینگ دیسکی در مواردی که نیاز مبرمی به عملکرد بی‌نقص و میلیمتری باشد به کار می‌رود؛ مثل ماشین‌آلات دقت بالا، رباتیک و تجهیزات فوق حساس.
کوپلینگ‌های صلب (Rigid Couplings)
کوپلینگ دنده‌ای
این کوپلینگ دندانه‌هایی در دو توپی‌اش دارد که با درگیر شدن با یکدیگر، گشتاور را منتقل می‌کنند. توان انتقال گشتاور بالا و مقاومت مکانیکی قابل‌توجه، از ویژگی‌های برجسته‌ی این مدل است. کوپلینگ دنده‌ای و کوپلینگ هزار خاری که در همین دسته جا می‌گیرد، برای کاربردهای سنگین نظیر نورد فلزات یا صنایع فولاد مناسبند و می‌توانند ناهم‌ترازی زاویه‌ای را تحمل کنند. البته این مدل کوپلینگ در برابر ناهم‌ترازی موازی چندان انعطاف ندارد.
کوپلینگ فلنجی
کوپلینگ فلنجی از دو توپی فلنچ‌دار تشکیل شده که روی شفت‌ها نصب شده‌اند و با پیچ و مهره به یکدیگر متصل می‌شوند. این اتصال صلب، هیچ‌گونه انعطافی ندارد و فقط در شرایطی قابل استفاده است که دو شفت کاملاً هم‌راستا و دقیق تراز شده باشند. کوپلینگ فلنجی در پمپ آب، گیربکس و کمپرسورهایی که احتیاج به هم‌ترازی دقیق دارند، کاربرد دارد.
کوپلینگ بوشی (Sleeve Coupling)
کوپلینگ بوشی یا اسلیو که به آن کوپلینگ ماف هم می‌گویند، از یک استوانه ساده تشکیل شده که روی دو سر شفت قرار می‌گیرد و از طریق شیار یا پیچ سفت می‌شود. این مدل برای شفت‌هایی که اندکی ناهم‌ترازی دارند مناسب است و بیشتر در سیستم‌هایی با هزینه پایین و ساختار ساده استفاده می‌شود.
کوپلینگ‌های هیدرودینامیکی
کوپلینگ سیالی (Fluid Coupling)
این نوع کوپلینگ با استفاده از یک مایع مخصوص، انرژی چرخشی را از شفت مولد به شفت متحرک منتقل می‌کند. اجزای اصلی آن شامل ایمپلر (پروانه پمپ) و توربین هستند که در یک محفظه‌ی بسته با سیال مخصوص قرار می‌گیرند.
وقتی شفت ورودی شروع به چرخش می‌کند، پروانه سیال را با فشار به سوی پره‌های توربین می‌فرستد. این پروسه، گشتاور را سمت شفت خروجی منتقل می‌کند. کوپلینگ‌های سیالی بیشتر در نقاله‌ها، خردکن‌ها و ماشین‌آلات سنگین صنعتی استفاده می‌شوند که نیاز به استارت نرم و کنترل گشتاور دارند.
کوپلینگ‌های مغناطیسی
در این نوع کوپلینگ، گشتاور از طریق میدان مغناطیسی و بدون تماس فیزیکی بین دو شفت منتقل می‌شود. اجزای اصلی آن شامل روتور بیرونی، روتور داخلی و مجموعه‌ای از آهن‌رباهای دائمی هستند. یک پوشش غیر مغناطیسی هم این دو روتور را از یکدیگر جدا می‌کند و در عین حال، میدان مغناطیسی را از خود عبور می‌دهد.
کوپلینگ‌های مغناطیسی در صنایعی کاربرد دارند که جلوگیری از نشت سیال و حفظ محیط استریل یا ایزوله اهمیت حیاتی دارد؛ مانند صنایع غذایی، شیمیایی، پزشکی و داروسازی.
برای انواع پمپ از چه کوپلینگی استفاده کنیم؟
انتخاب کوپلینگ مناسب به نوع پمپ، شرایط کاری و میزان فشار وارده بر سیستم بستگی دارد. در این بخش بررسی می‌کنیم که بهترین کوپلینگ پمپ برای مدل‌های مختلف، از چه نوعی باید باشد.
- پمپ سانتریفیوژ: اگر با پمپی کم‌فشار و با عملکرد نرم مثل پمپ آب خانگی سروکار دارید، کوپلینگ‌های الاستومری مثل آرواره‌ای یا لاستیکی انتخاب مناسبی هستند. این نوع کوپلینگ‌ها لرزش را کاهش می‌دهندو در کاربردهای عادی و عمومی، عملکرد خوبی دارند.
- پمپ‌های دیافراگمی یا دنده‌ای: در مواردی که پمپ دیافراگمی یا پمپ دنده‌ای با نوسانات فشار یا شوک‌های مکانیکی مواجه است، کوپلینگ‌های انعطاف‌پذیر مثل کوپلینگ هزارخواری UCC یا فنری پیشنهاد می‌شوند. این کوپلینگ‌ها ناهم‌ترازی و ضربه را به‌خوبی تحمل می‌کنند.
- پمپ خلا یا وکیوم: در کاربردهایی که کارکرد ساکت و با دقت در اولویت باشد، استفاده از کوپلینگ‌های دقیق و بدون لقی مثل دیسکی یا بوش و پین پیشنهاد می‌شود.
- پمپ‌های صنعتی سنگین (مثل لجن‌کش یا اسلاری): در شرایط کاری سخت و تحت بار بالا، کوپلینگ‌های قوی صنعتی مانند دنده‌ای یا شبکه‌ای (Grid) که برای تحمل بارهای سنگین طراحی شده‌اند، انتخاب خوبی خواهند بود.
- پمپ‌های با دور بالا یا حساس به ناهم‌ترازی: در این موارد، کوپلینگ‌های انعطاف‌پذیر دقیق مثل دیسکی یا ممبران‌دار، دقت و پایداری لازم را به فرایند می‌دهند.
نکته مهم دیگر این‌که انتخاب کوپلینگ مناسب برای پمپ فقط به نوع پمپ محدود نمی‌شود. پیش از خرید کوپلینگ پمپ باید شرایط محیطی مثل دمای کار، نوع سیال، فاصله بین شافت‌ها و سطح نگهداری را نیز در نظر بگیرید. مشورت با کارشناسان فنی، بهترین راه برای خرید کوپلینگ پمپ آب اصولی و مطمئن است.

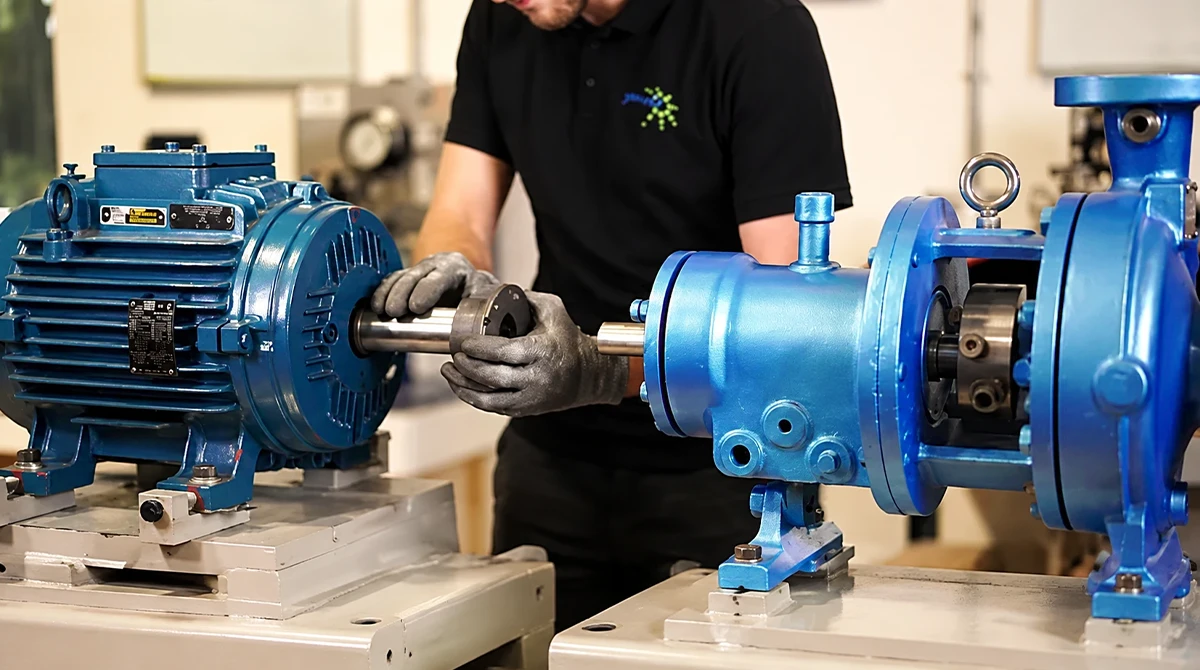

نحوه نصب کوپلینگ پمپ چگونه است؟
با توجه به نوع کوپلینگی که تهیه می‌کنید، بایستی با دقت و تراز مناسب آن را نصب کنید تا عملکرد صحیح و عمر مفید تضمین شود. عموماً شیوه نصب کوپلینگ طی پروسه زیر انجام می‌گیرد.
- آماده‌سازی: ابتدا باید شافت‌های موتور و پمپ کاملاً تمیز شوند. کلیدها و جای کلید (Keyway) را بررسی کنید و مطمئن شوید که قطعات بدون لقی و کاملاً فیکس هستند.
- نصب توپی‌ها (Hubs): هر نیمه کوپلینگ (توپی) را روی شافت مربوطه نصب کنید. یکی روی شافت موتور و دیگری روی شافت پمپ. توپی‌ها با پیچ تنظیم یا کلید و پیچ مهار می‌شوند. فاصله مناسب برای نصب بخش انعطاف‌پذیر یا سایر اجزای واسط را رعایت کنید.
- تراز اولیه: پمپ و موتور را به‌گونه‌ای قرار دهید که به‌صورت تقریبی در یک راستا باشند. برای بررسی اولیه ترازی و زاویه، می‌توانید از خط‌کش یا گونیا استفاده کنید.
- تراز دقیق: این مرحله اهمیت ویژه‌ای دارد. با استفاده از ابزارهای تخصصی مانند ساعت اندیکاتور، سیستم تراز لیزری یا فیلر گیج، تراز دقیق زاویه‌ای و موازی بین دو نیمه کوپلینگ را انجام دهید. حتماً تلرانس‌هایی که سازنده تعیین کرده را رعایت کنید.
- نصب اسپیسر: بعد از انجام تراز دقیق، قسمت انعطاف‌پذیر (مثل اسپایدر لاستیکی، دیسک یا شبکه) را بین توپی‌ها بگذارید یا اسپیسر را نصب کنید. پیچ‌ها و اتصالات را طبق گشتاوری که سازنده توصیه کرده، محکم کنید.
- بررسی نهایی: شافت‌ها را با دست بچرخانید تا از حرکت آزاد و بدون گیر مطمئن شوید. اگر لازم بود، مجدداً تراز را بررسی کنید و سپس سیستم را راه‌اندازی نمایید.
اگر تخصص لازم را ندارید و تا به حال دست به تنظیمات پمپ نبرده‌اید، ترجیحاً خودتان اقدامی برای نصب کوپلینگ نکنید و از یک متخصص کمک بگیرید.
برای جلوگیری از خرابی‌های پرهزینه و توقف کار، نگهداری منظم کوپلینگ هم به اندازه نصب صحیح اهمیت دارد. بررسی دوره‌ای میزان سایش، هم‌ترازی و وضعیت روانکاری از الزامات کارکرد پایدار کوپلینگ پمپ شماست. هرگونه صدای غیرعادی یا لرزش ممکن است نشان‌دهنده مشکل در کوپلینگ باشد و نیاز به رسیدگی فوری دارد.
جمع‌بندی
همانطور که دیدیم، کوپلینگ پمپ یکی از اجزای کلیدی در اتصال شافت پمپ و موتور است. انواع کوپلینگ ها به‌گونه‌ای طراحی شده‌اند که علاوه بر انتقال گشتاور و قدرت، ناهم‌ترازی‌های معمول در نصب یا تغییرات در حین کار را جبران کنند، لرزش‌ها را کاهش دهند و شوک‌های مکانیکی را جذب کنند. همین ویژگی‌ها باعث می‌شود که قطعات حساسی مانند بلبرینگ و آب‌بند در برابر آسیب‌های زودهنگام محافظت شوند. اگر در خرید کوپلینگ پمپ آب نیاز به راهنمایی دارید یا می‌خواهید استعلام قیمت کوپلینگ را دریافت نمایید، می‌توانید از کارشناسان ما مشاوره بگیرید تا بهترین گزینه را بر اساس نیاز پروژه خود انتخاب کنید.
سؤالات متداول انواع کوپلینگ پمپ
- چرا پمپ‌ها به کوپلینگ نیاز دارند؟ پمپ‌ها برای انتقال گشتاور بین موتور و پمپ و همچنین جبران ناهم‌محوری و کاهش لرزش به کوپلینگ نیاز دارند. این اتصال از آسیب به قطعات حساس جلوگیری می‌کند.
- تفاوت اصلی بین کوپلینگ صلب و کوپلینگ انعطاف‌پذیر چیست؟ کوپلینگ صلب هیچ‌گونه انعطافی ندارد و فقط برای اتصال دقیق کاربرد دارد، اما کوپلینگ انعطاف‌پذیر می‌تواند ناهم‌راستایی و لرزش را جذب کند.
- کوپلینگ مغناطیسی چه زمانی در پمپ‌ها استفاده می‌شود و چه مزایایی دارد؟ کوپلینگ مغناطیسی زمانی استفاده می‌شود که نشت‌ناپذیری اهمیت دارد، مانند پمپاژ مواد سمی یا شیمیایی؛ مزیت آن حذف تماس فیزیکی بین شفت‌ها و افزایش ایمنی است.
- هنگام انتخاب کوپلینگ پمپ به چه نکاتی باید توجه کرد؟ در انتخاب کوپلینگ باید به نوع پمپ، توان و سرعت، میزان ناهم‌راستایی، نوع سیال و شرایط کاری توجه شود تا عمر مفید و بهره‌وری سیستم تضمین گردد.
