وقتی صحبت از انتخاب پمپ مناسب برای یک ساختمان، کارخانه یا حتی یک باغچه کوچک میشود، دو عامل حیاتی سرنوشت‌ساز هستند: هد پمپ و دبی پمپ. اما دقیقاً هد پمپ چیست و چرا باید به محاسبه هد و دبی پمپ دقت کرد؟
هد، ارتفاعی است که پمپ باید آب را بالا ببرد و دبی، مقدار آبی است که در زمان مشخص باید منتقل شود. در این مقاله با زبانی ساده و در عین حال تخصصی به شما کمک می‌کنیم تا این مفاهیم را به‌درستی درک کرده و از آن‌ها برای انتخاب پمپ مناسب استفاده کنید.
اگر می‌خواهید از خرید اشتباه و هزینه‌های اضافی جلوگیری کنید ادامه مقاله را از دست ندهید.
مقدمه‌ای بر مفاهیم کلیدی در انتخاب پمپ
اولین گام برای انتخاب درست یک سیستم پمپاژ، محاسبه هد و دبی پمپ است؛ گامی که اگر به‌درستی انجام نشود، می‌تواند به افزایش مصرف انرژی، استهلاک زودهنگام پمپ یا حتی نرسیدن آب به مقصد منجر شود. در بسیاری از پروژه‌ها، مشکلاتی مانند افت فشار در مسیر لولهکشی، تأمین‌نشدن آب در طبقات بالا یا صدای ناهنجار پمپ، ریشه در انتخاب نادرست دارند. گاهی هم افراد برای اطمینان بیشتر، پمپی بزرگتر از نیاز واقعی نصب می‌کنند؛ اما نتیجه چیزی جز اتلاف هزینه و راندمان پایین نیست.
این مقاله با هدف آموزش و راهنمایی دقیق تهیه شده تا شما چه کاربر خانگی باشید و چه کارشناس تاسیسات، بتوانید درک بهتری از نیاز سیستم خود داشته باشید. با شناخت دقیق هد، دبی و تأثیر آن‌ها بر عملکرد کلی می‌توانید انتخابی هوشمندانه انجام دهید.
در پایان این مقاله با نحوه دقیق محاسبه هد و دبی پمپ و کاربرد آن در انتخاب انواع پمپ آشنا خواهید شد.
هد پمپ چیست؟
«هد پمپ» به زبان ساده ارتفاعی است که پمپ می‌تواند آب را در آن بالا ببرد. واحد اندازه‌گیری آن «متر ستون آب» (mH₂O) است و برخلاف فشار که بر حسب بار (Bar) یا psi بیان میشود، هد فقط به ارتفاع مربوط است؛ نه به جرم یا وزن آب. به‌عنوان مثال اگر بخواهیم آب را به پشت‌بام یک ساختمان ۳ طبقه منتقل کنیم، هد پمپ باید حداقل برابر با ارتفاع آن ساختمان باشد.
برای درک بهتر تصور کنید می‌خواهید از طریق یک نی بلند، آب را از لیوانی به بالا بکشید؛ اگر نی کوتاه باشد، آب به‌راحتی بالا می‌آید؛ اما هرچه نی بلندتر شود، نیروی بیشتری نیاز دارید. این همان هد است.
در سیستمهای صنعتی یا خانگی، هد مشخص می‌کند که آیا آب به مقصد خواهد رسید یا خیر. محاسبه هد و دبی پمپ نقش مهمی در جلوگیری از افت فشار، سوختن پمپ یا عدم آب‌رسانی دارد. به همین دلیل است که در طراحی سیستمهای پمپاژ، هد یکی از اولین و مهم‌ترین پارامترهاست.
تفاوت هد با فشار
همان‌طور که گفتیم، «هد پمپ» بیانگر ارتفاعی است که پمپ می‌تواند آب را بالا ببرد؛ در حالی که «فشار» نشان‌دهنده نیروی وارد بر سطح سیال است. ساده‌تر بگوییم، هد به ارتفاع وابسته است؛ اما فشار به نیرو. برای مثال اگر یک لوله‌ی باز از پایین به بالا قرار گیرد، ارتفاع آب داخل لوله همان هد است؛ اما اگر لوله بسته باشد و آب به دیواره فشار وارد کند، با فشار سروکار داریم.
در محاسبه هد و دبی پمپ دانستن تفاوت این دو اهمیت زیادی دارد. به‌طور تقریبی، هر ۱۰ متر ستون آب معادل ۱ بار فشار است؛ بنابراین اگر فشار خروجی پمپ شما باید ۳ بار باشد، پمپی با هد حداقل ۳۰ متر لازم است.
زمانی که به ارتفاع و رساندن آب به طبقات نیاز دارید، هد مهم است؛ اما در دستگاه‌های تحت فشار، فشار اولویت دارد.
دبی پمپ چیست؟
«دبی پمپ» به زبان ساده به حجم آبی گفته میشود که در یک واحد زمان از پمپ عبور می‌کند. این مقدار معمولاً با واحدهایی مانند لیتر بر دقیقه (L/min) یا مترمکعب بر ساعت (m³/h) سنجیده میشود. برای درک بهتر تصور کنید یک دوش حمام در هر دقیقه حدود ۱۰ لیتر آب مصرف می‌کند؛ در حالی که یک دستگاه صنعتی ممکن است در هر ساعت چند مترمکعب آب نیاز داشته باشد.
در محاسبه هد و دبی پمپ، دبی نقش حیاتی دارد؛ زیرا تعیین می‌کند پمپ باید در چه بازه زمانی چه مقدار آب را جابه‌جا کند. این موضوع هم در سیستمهای خانگی مانند آبیاری باغچه یا تامین آب مصرفی خانوار و هم در محیط‌های صنعتی مانند خطوط تولید، اهمیت دارد.
نکته مهم این است که دبی همیشه یکسان نیست. باید بین «دبی لحظه‌ای» (جریان در لحظه مشخص) و «دبی متوسط» (میانگین جریان در بازه زمانی) تفاوت قائل شد تا ظرفیت پمپ به‌درستی انتخاب شود.
دبی لحظه‌ای و متوسط
در ادامه موضوع محاسبه هد و دبی پمپ، یکی از تفاوت‌های مهم که باید به آن توجه شود، تمایز میان دبی لحظه‌ای و دبی متوسط است. دبی لحظه‌ای به مقدار آب عبوری در یک لحظه خاص (مثلاً هنگام باز شدن همزمان چند شیر آب) اشاره دارد؛ در حالی که دبی متوسط میانگین مصرف در بازه‌ای مشخص (مثلاً یک ساعت یا یک روز) است.
در انتخاب پمپ نباید تنها بر اساس مصرف لحظه‌ای تصمیم گرفت؛ چرا که ممکن است پمپی بیش از حد بزرگ و پرمصرف انتخاب شود. به‌جای آن، باید به نیاز واقعی و فرمول دبی پمپ آب که ترکیبی از نوع مصرف، تعداد مصرفکننده و ضریب هم‌زمانی است، توجه کرد.
مثلاً در ساختمان‌های مسکونی مصرف در ساعات پیک (صبح و شب) بیشتر است؛ اما دبی متوسط ملاک مناسب‌تری برای طراحی سیستم است.
نحوه محاسبه هد پمپ
برای انجام دقیق محاسبه هد و دبی پمپ، باید فرمول زیر را به‌عنوان پایه در نظر گرفت:
H = H₁ + H₂ + H₃ ± H₄
اجزای این فرمول عبارت‌اند از:
- H₁ (هد استاتیکی): اختلاف ارتفاع بین سطح منبع آب و نقطه تخلیه.
- H₂ (افت فشار مسیر): ناشی از طول لوله‌ها، زانویی‌ها و اتصالات.
- H₃ (فشار نهایی): فشاری که در انتهای خط، پشت مصرفکننده نیاز است.
- H₄ (هد مکش یا دهش): مثبت یا منفی بسته به مکش از سطح پایین‌تر یا فشار دهش اضافی.
در روش تعیین هد پمپ یکی از عوامل مهم، محاسبه دقیق H₂ است. این عدد با استفاده از طول معادل اتصالات به‌دست می‌آید که در جدول زیر برخی مقادیر معمول را می‌بینید:
| نوع اتصال | طول معادل تقریبی (بر حسب متر) |
| زانویی ۹۰ درجه | ۰٫۵ تا ۱ متر |
| شیر فلکه کامل باز | ۰٫۳ تا ۰٫۵ متر |
| سه‌راهی | ۰٫۴ تا ۰٫۶ متر |
| فیلتر یا صافی | ۱ تا ۲ متر |
در محاسبه هد پمپ سانتریفیوژ، بیتوجهی به این مقادیر باعث کم‌آوردن فشار و افت راندمان میشود. در نهایت، بدون بررسی دقیق این اجزا، محاسبه هد و دبی پمپ ناقص خواهد بود.
مثال عددی محاسبه هد پمپ
فرض کنید قصد داریم برای یک ساختمان ۵ طبقه با ارتفاع کل ۱۵ متر، پمپی انتخاب کنیم. اطلاعات فرضی پروژه به این صورت است:
- ارتفاع استاتیکی H₁ = ۱۵ متر
- افت فشار مسیر H₂ = ۱۰ متر
- فشار نهایی مورد نیاز H₃ = ۲ بار، معادل ۲۰ متر
- هد مکش H₄ = ۲ متر منفی (به دلیل مکش از منبع پایین‌تر)
با جایگذاری در فرمول هد پمپ خواهیم داشت:
H = H₁ + H₂ + H₃ ± H₄ = 15 + 10 + 20 – 2 = 43 متر
در نتیجه پمپی نیاز داریم که برای هد ۴۳ متر طراحی شده باشد و توان پمپ آب آن متناسب با دبی مورد نیاز مصرفکننده باشد. این مثال ساده می‌تواند مبنای درک بهتر برای محاسبه هد و دبی پمپ در پروژههای واقعی باشد.
نحوه محاسبه دبی پمپ
نحوه محاسبه دبی پمپ بستگی به نوع مصرف، تعداد مصرفکننده و شرایط پروژه دارد. به‌طور کلی دو روش رایج برای تعیین دبی وجود دارد: روش سرانگشتی و روش دقیق.
در روش ساده یا سرانگشتی بر اساس تجربه و نوع مصرف (مسکونی، تجاری، صنعتی)، دبی حدودی تخمین زده میشود. برای مثال یک واحد مسکونی کوچک معمولاً به دبی ۰.۵ تا ۱ لیتر بر ثانیه نیاز دارد. اما این روش برای پروژههای بزرگ قابل‌اتکا نیست.
در روش دقیق از جداول استاندارد مانند مبحث ۱۶ مقررات ملی ساختمان یا استاندارد DIN 1988 استفاده میشود. این روش موارد زیر را در نظر می‌گیرد:
- تعداد و نوع مصرف‌کننده‌ها (دوش، شیر، ماشین لباسشویی و…)
- ضریب هم‌زمانی برای جلوگیری از برآورد بیش از حد
- فشار مورد نیاز برای هر مصرفکننده
در محاسبه هد و دبی پمپ، دقت در تعیین دبی باعث انتخاب صحیح‌تر پمپ و جلوگیری از اتلاف انرژی و آب میشود. برای مدارس، کارگاه‌ها یا آپارتمان‌های چند واحدی، استفاده از روش دقیق توصیه میشود.
پیشنهاد میشود در پروژههای متوسط و بزرگ، محاسبات را به کمک مهندس تاسیسات یا مشاور متخصص انجام دهید. چون اشتباه در برآورد دبی، عملکرد کل سیستم را مختل می‌کند.
در آخر، بدون دبی واقعی محاسبه هد و دبی پمپ کامل و کاربردی نخواهد بود.
مثال عددی محاسبه دبی پمپ
فرض کنید برای یک ساختمان ۴ واحدی با ۸ دوش، ۸ توالت و ۱۲ شیر آب، می‌خواهیم دبی را محاسبه کنیم. با توجه به جداول، ضرایب مصرفی تجهیزات به‌صورت زیر در نظر گرفته میشود:
- a = ضریب مصرف تجهیزات = ۱۸
- b = ضریب نوع کاربری = ۱
- c = ضریب فشار مورد نیاز = ۱.۲
- d = ضریب هم‌زمانی = ۰.۷
با استفاده از فرمول:
Q = a × b × c × d / 1000 = 18 × 1 × 1.2 × 0.7 / 1000 = 0.0151 m³/s
یعنی دبی نهایی برابر با ۱۵.۱ لیتر بر ثانیه است.
اگر افت فشار در سیستم لوله کشی نیز در نظر گرفته نشود، انتخاب پمپ اشتباه خواهد بود. این محاسبه بخشی از فرآیند دقیق محاسبه هد و دبی پمپ در طراحی حرفه‌ای تأسیسات است.
بررسی نمودار عملکرد پمپ و تأثیر آن بر انتخاب

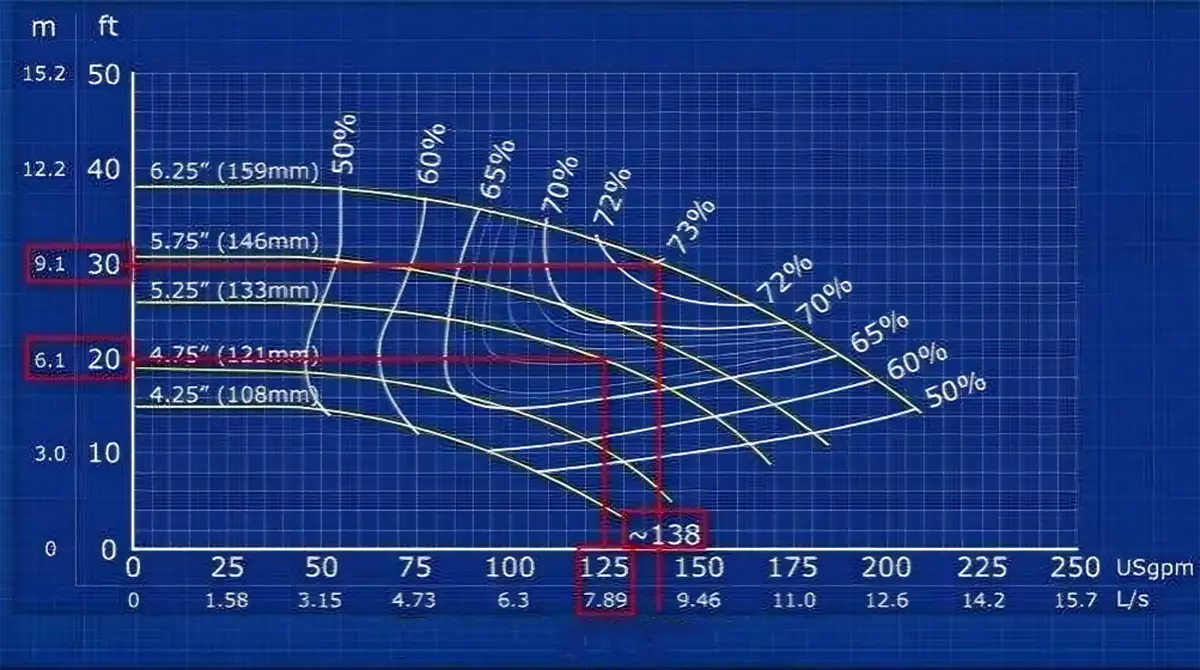

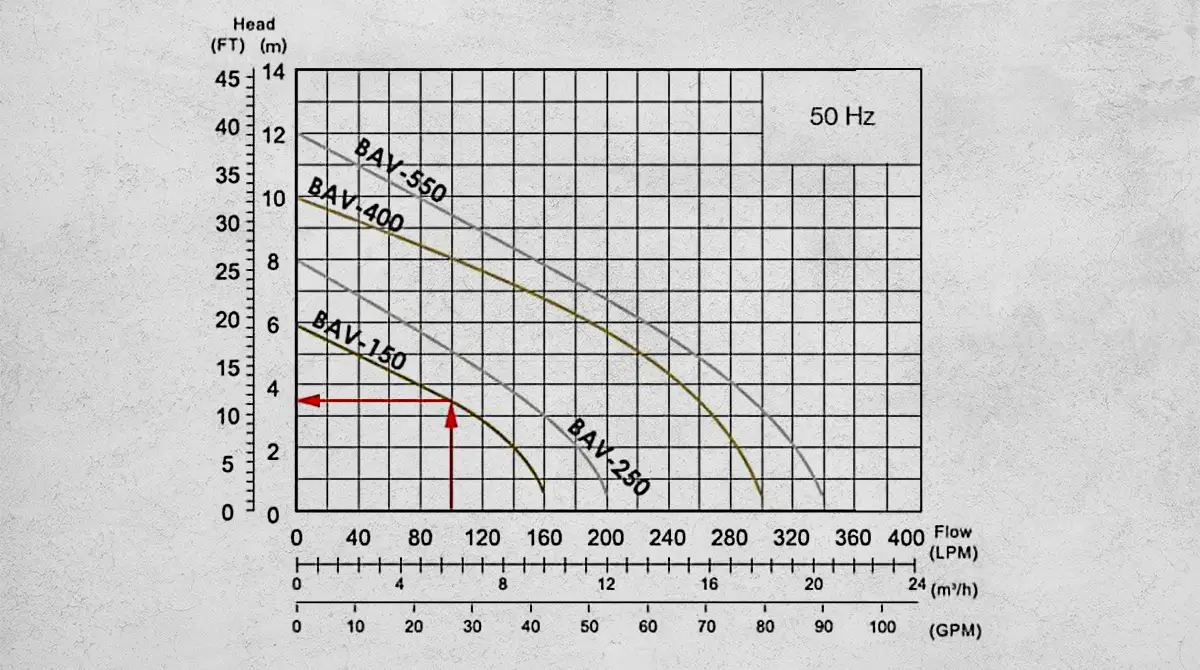

هر پمپ بسته به شرایط کاری، عملکرد متفاوتی دارد. برای تحلیل این عملکرد از منحنی هد–دبی پمپ استفاده میشود. این نمودار نشان می‌دهد که پمپ در چه میزان دبی، چه مقدار هد تولید می‌کند. در واقع، رابطه‌ای گرافیکی بین ارتفاع قابل پمپاژ (هد) و حجم آب منتقل‌شده (دبی) است.
روی این نمودار، سه ناحیه اصلی قابل تشخیص است:
- نقطه کاری (Operating Point): نقطه‌ای که شرایط واقعی سیستم با مشخصات پمپ تطابق دارد.
- نقطه بهینه یا BEP (Best Efficiency Point): نقطه‌ای که پمپ در آن، با بیشترین بازدهی و کمترین لرزش کار می‌کند.
- محدوده عملکرد مجاز: بازه‌ای از دبی که پمپ می‌تواند بدون آسیب به‌طور پایدار کار کند.
در فرآیند محاسبه هد و دبی پمپ، این نمودار به ما کمک می‌کند تا پمپی انتخاب کنیم که در نزدیک‌ترین موقعیت به BEP کار کند. اگر پمپ در نقطه‌ای دور از بازدهی بهینه انتخاب شود، مصرف انرژی بالا رفته و عمر مفید پمپ کاهش می‌یابد.
به‌عنوان مثال فرض کنید پمپی در دبی ۵۰ لیتر بر ثانیه و هد ۳۰ متر، بازدهی ۷۰٪ دارد؛ اما در دبی ۳۰ لیتر بر ثانیه، بازدهی‌اش به ۴۰٪ می‌رسد. این یعنی انتخاب نادرست، حتی اگر انتخاب پمپ با توجه به هد و دبی ظاهراً درست به‌نظر برسد، می‌تواند باعث اتلاف هزینه شود.
این نمودار ابزاری حیاتی در تکمیل محاسبه هد و دبی پمپ و انتخاب پمپ حرفه‌ای است. برای درک بهتر پیشنهاد می‌کنیم مقاله‌ی مکمل بررسی کامل منحنی عملکرد پمپ را نیز مطالعه کنید.
اشتباهات رایج در محاسبه هد و دبی پمپ
در فرآیند طراحی و انتخاب پمپ، بیتوجهی به برخی جزئیات می‌تواند به پیامدهای جدی منجر شود؛ از کاهش بازدهی گرفته تا خرابی زودهنگام پمپ. در ادامه به چند خطای رایج اشاره می‌کنیم:
- نادیده‌گرفتن افت فشار در سیستم لولهکشی: بسیاری از کاربران تنها به اختلاف ارتفاع توجه می‌کنند و افت فشار در سیستم لولهکشی را لحاظ نمی‌کنند. در نتیجه پمپی انتخاب میشود که در عمل، توان کافی برای رساندن آب به مصرفکننده را ندارد. مثلاً در یک ویلای دو طبقه، صرفاً با درنظر گرفتن ارتفاع، هد پمپ را ۱۰ متر در نظر می‌گیرند؛ در حالی‌که اتصالات متعدد باعث افزایش واقعی هد به ۱۸ متر میشود.
- انتخاب بیش‌ازحد بزرگ: برخی برای اطمینان بیشتر پمپ‌هایی با ظرفیت بالاتر از نیاز واقعی انتخاب می‌کنند. این کار به‌ظاهر منطقی است؛ اما باعث افزایش مصرف برق، افت عملکرد و کاهش طول عمر تجهیزات میشود.
- بیتوجهی به فشار نهایی: در برخی کاربردها مانند آبیاری یا دوش حمام، فشار خروجی اهمیت دارد. عدم در نظر گرفتن این عامل، باعث نارضایتی کاربر از فشار ناکافی آب میشود.
در محاسبه هد و دبی پمپ همه این عوامل باید در کنار هم سنجیده شوند. بیتوجهی به هر کدام، طراحی را بی‌اثر می‌کند. در پایان یادآور می‌شویم که یک محاسبه هد و دبی پمپ دقیق، علاوه بر این‌که راندمان را بالا می‌برد، هزینه‌های بلندمدت را نیز کاهش می‌دهد.
معرفی پمپ‌های مناسب بر اساس هد و دبی
در انتخاب یک پمپ مناسب، شناخت انواع پمپ‌ها و تطبیق آن‌ها با مقدار هد و دبی مورد نیاز سیستم، اهمیت زیادی دارد. هر پمپ بازه عملکرد مشخصی دارد و اگر خارج از محدوده طراحی خود کار کند، راندمان پایین آمده و عمر آن کاهش می‌یابد. در ادامه مقایسه‌ای ساده بین کاربرد رایج انواع پمپ‌ها ارائه میشود:
| نوع پمپ | هد (متر) | دبی (لیتر/ثانیه) | کاربرد رایج |
| پمپ خانگی | ۱۰ تا ۴۰ | ۰.۵ تا ۲ | آپارتمان، ویلا، باغچه |
| پمپ سانتریفیوژ | ۱۵ تا ۶۰ | ۲ تا ۲۰ | صنعت، کشاورزی، تهویه |
| پمپ طبقاتی | ۳۰ تا ۱۵۰ | ۱ تا ۱۰ | ساختمان بلند، بوستر پمپ |
در محاسبه هد و دبی پمپ باید مشخص شود که اولویت با حجم بیشتر آب است یا ارتفاع بیشتر. مثلاً برای یک کارخانه صنعتی با دبی بالا، پمپ سانتریفیوژ (گریز از مرکز) گزینه‌ای اقتصادی و مؤثر است. اما در یک برج مسکونی، پمپ طبقاتی با هد بالا عملکرد بهتری خواهد داشت.
جمع بندی
در این مقاله سعی کردیم مهم‌ترین اصول محاسبه هد و دبی پمپ را به زبان ساده و دقیق توضیح دهیم. برای جمع‌بندی، این نکات کلیدی را به خاطر بسپارید:
- بدانید دبی پمپ چیست و چطور با نوع مصرفتان ارتباط دارد.
- افت فشار، ارتفاع، فشار نهایی و نقطه عملکرد پمپ را درست محاسبه کنید.
- پمپی را انتخاب کنید که در نقطه بهینه و متناسب با نیاز واقعی شما کار کند.
اگر در انتخاب بین پمپ‌های مختلف سردرگم هستید، نگران نباشید. کارشناسان ما در آتور صنعت آماده‌اند تا با بررسی دقیق نیاز شما، بهترین گزینه را معرفی کنند.
کافیست با ما تماس بگیرید یا فرم انتهای همین صفحه را تکمیل کنید. در ساعات کاری (۸ تا ۱۷)، کارشناسان ما با شما تماس می‌گیرند و مشاوره تخصصی، شفاف و رایگان ارائه می‌دهند. انتخاب درست از همین‌جا شروع میشود.
سوالات متداول محاسبه هد و دبی پمپ
- منظور از محاسبه هد و دبی پمپ چیست؟
محاسبه هد و دبی پمپ یعنی تعیین ارتفاع پمپاژ (هد) و مقدار جریان آب در واحد زمان (دبی) برای انتخاب پمپ مناسب. این دو عامل مستقیماً بر راندمان، مصرف انرژی و عمر مفید پمپ تأثیر دارند. - برای محاسبه هد پمپ چه عواملی را باید در نظر گرفت؟
در محاسبه هد پمپ، باید ارتفاع استاتیکی، افت فشار در مسیر لولهکشی، فشار نهایی پشت مصرفکننده و شرایط مکش یا دهش در نظر گرفته شود. بیتوجهی به هر کدام، باعث انتخاب اشتباه پمپ خواهد شد. - آیا دبی بالا همیشه بهتر است؟
خیر. در محاسبه هد و دبی پمپ باید به نیاز واقعی سیستم توجه کرد. دبی بیش از حد، باعث افزایش توان مصرفی و کاهش راندمان پمپ میشود. - آیا میتوان بدون ابزار تخصصی، محاسبه هد و دبی پمپ را انجام داد؟
برای پروژههای کوچک میتوان از روشهای تخمینی استفاده کرد؛ اما در سیستمهای بزرگتر یا حساس، بهتر است از مشاوره فنی یا ابزارهای دقیق بهره برد.
