در هر واحد صنعتی، پمپها نقش قلب سیستم را دارند؛ اما تنها راه‌اندازی صحیح و اصولی آن‌هاست که میتواند عملکرد پایدار و ایمن را تضمین کند. اینجاست که مفهوم لاگ شیت پمپ اهمیت پیدا میکند؛ فرمی که در آن تمامی پارامترهای عملکردی پمپ به‌صورت روزانه یا شیفتی ثبت میشود تا از بروز خرابی‌های پرهزینه جلوگیری شود.
راه‌اندازی پمپ فقط اتصال به برق و باز کردن شیرها نیست؛ مراحل استاندارد، بررسی‌های ایمنی و ثبت دقیق اطلاعات، همه بخشی از یک فرآیند حرفه‌ای هستند. در این مقاله به‌زبان ساده تمام آنچه باید درباره راه‌اندازی، نگهداری و مستندسازی عملکرد پمپها بدانید را مرور می‌کنیم. اگر به‌دنبال یک راهنمای جامع و قابل‌اطمینان هستید با ما همراه شوید.
چرا ثبت دقیق اطلاعات پمپ حیاتی است؟
تا به‌حال پمپی را دیده‌اید که ناگهان و بدون هشدار از کار بیفتد؟ در بسیاری از موارد، این اتفاق به‌دلیل بی‌اطلاعی از تغییرات کوچک و تدریجی در عملکرد دستگاه رخ می‌دهد. تصور کنید اگر فشار خروجی پمپ به‌تدریج افت کند یا دمای یاتاقان افزایش یابد و این تغییرات در لاگ شیت پمپ ثبت نشده باشد؛ نتیجه میتواند توقف کامل خط تولید یا آسیب جدی به تجهیز باشد.
ثبت لاگ فقط یک فرم پر کردن نیست؛ نوعی پایش هوشمند برای جلوگیری از خسارت‌های بزرگ است. در این مقاله می‌آموزید چه اطلاعاتی باید ثبت شود، چطور آن‌ها را تحلیل کنید و چطور از همین دادههای ساده برای تصمیم‌گیری دقیق استفاده کنید. ادامه این راهنما میتواند به نجات تجهیزات شما کمک کند.

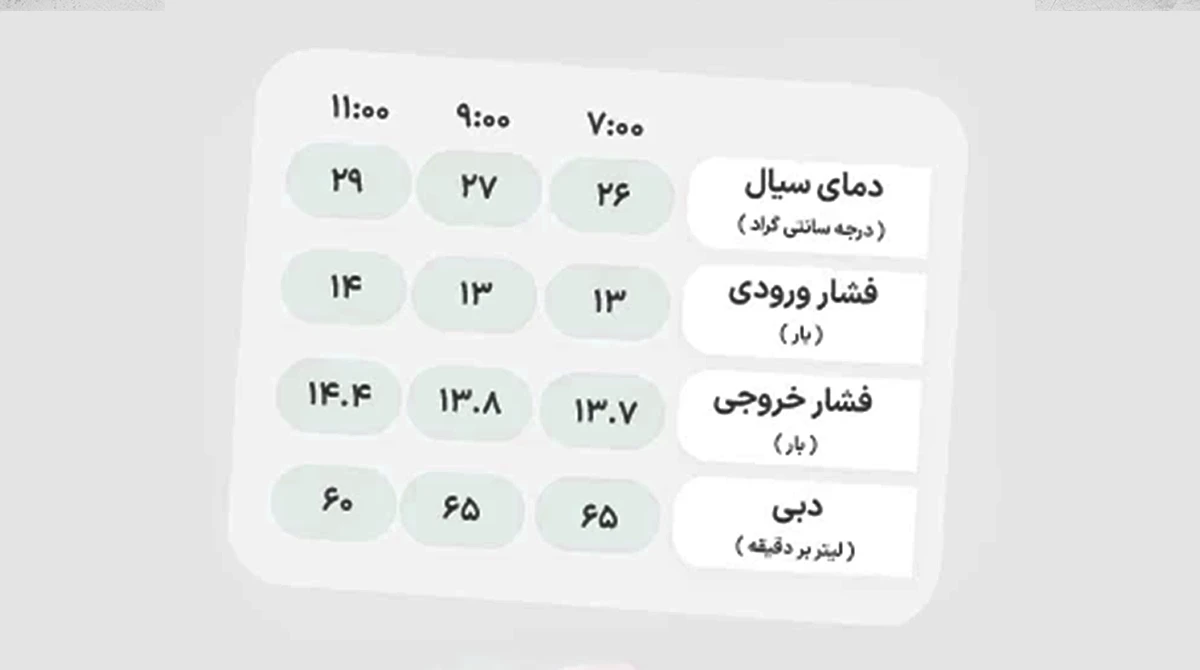

لاگ شیت پمپ چیست؟
برگه‌ای برای ثبت دادههای حیاتی عملکرد پمپ در بازه‌های روزانه یا شیفتی وجود دارد که به آن لاگ شیت پمپ گفته میشود. این فرم ساده شامل پارامتر هایی مانند دما، فشار، دبی، آمپر و ارتعاش است که توسط اپراتور ثبت شده و برای تشخیص زودهنگام مشکلات، گزارش‌دهی به مدیر فنی و برنامه‌ریزی تعمیرات کاربرد دارد. در واقع ثبت منظم این اطلاعات کمک میکند عملکرد پمپ در طول زمان تحلیل شده و از خرابی‌های ناگهانی جلوگیری شود.
این ابزار، پایه‌ای برای نگهداری پیشگیرانه در واحدهای صنعتی است. اگر به‌دنبال پمپی هستید که در کنار دقت عملکرد، برای سیستم‌های حساس مناسب باشد، حتماً ویژگی‌های پمپ دندهای را بررسی کنید؛ این نوع پمپ با ساختار خاص خود یکی از گزینه‌های حرفه‌ای برای فرآیندهای صنعتی است.
اجزای تشکیل‌دهنده فرم لاگ شیت پمپ
یک فرم لاگ شیت پمپ استاندارد معمولاً شامل ستون‌هایی مشخص و قابل بررسی است که دادههای کلیدی عملکرد پمپ را ثبت می‌کنند. این ستون‌ها ممکن است شامل موارد زیر باشند:
- تاریخ و ساعت ثبت
- نام و امضای اپراتور
- دمای سیال و یاتاقان‌ها
- فشار ورودی و خروجی
- دبی جریان و آمپر مصرفی
- میزان ارتعاش و نویز غیرعادی
- یادداشت‌های اپراتور درباره وضعیت عملکرد
البته بسته به نوع صنعت یا مدل پمپ برخی از این پارامترها ممکن است اضافه یا حذف شوند. فرم باید خوانا، دقیق و مطابق با استانداردهای واحد فنی هر مجموعه طراحی شود. در ادامه میتوانید نسخه‌های خام و نمونه‌های پرشده این فرم‌ها را مشاهده کرده و برای استفاده صنعتی خود، دانلود لاگ شیت پمپ را انجام دهید.
همچنین اگر به‌دنبال راهکاری برای پمپاژ با فشار بالا در سطوح مختلف هستید پیشنهاد می‌کنیم نگاهی به مشخصات پمپ طبقاتی بیندازید؛ گزینه‌ای ایده‌آل برای نیازهای چندمرحله‌ای.
چه پارامترهایی باید در لاگ پمپ ثبت شوند؟
پارامترهای لاگ پمپ مجموعه‌ای از متغیرهای حیاتی هستند که عملکرد روزانه و سلامت تجهیزات را نمایان می‌کنند. این پارامترها ممکن است با توجه به نوع پمپ و شرایط عملیاتی تفاوت‌هایی داشته باشند؛ اما معمولاً یک هسته ثابت شامل دمای سیال، فشار ورودی و خروجی، دبی جریان، آمپر مصرفی، ارتعاش، سطح روغن و نشتی در همه مدل‌ها دیده میشود.
ثبت این داده‌ها در لاگ شیت پمپ به اپراتورها و مدیران فنی کمک میکند تا پیش از وقوع خرابی، تغییرات مشکوک را شناسایی کرده و اقدامات لازم را انجام دهند. در ادامه مقاله هرکدام از این متغیرها را به‌صورت دقیق و کاربردی بررسی می‌کنیم.
دمای سیال و یاتاقان پمپ
در بسیاری از واحدهای صنعتی، دمای سیال پمپاژ شده و دمای یاتاقان پمپ به‌عنوان دو پارامتر کلیدی در بهره‌برداری ایمن شناخته می‌شوند. افزایش غیرعادی دما میتواند هشدار اولیه‌ای برای بروز اصطکاک بالا، کاهش روان‌کاری یا نقص در سیستم خنک‌کننده باشد. برای پایش دقیق این دماها ابزارهایی مانند ترموکوپل، سنسورهای دما و دیتالاگرهای صنعتی به کار می‌روند. مقادیر دمایی باید دقیقاً در لاگ شیت پمپ ثبت و در صورت غیرعادی بودن، فوراً گزارش شوند تا اپراتورهای شیفت بعدی در جریان باشند.
این موضوع در پمپ‌های سنگین مثل پمپ پیستونی و طبقاتی اهمیت دو چندان دارد. رعایت این موارد در قالب یک نمونه لاگ روزانه پمپ میتواند نقش مهمی در ثبت عملکرد و نگهداری پمپ ایفا کند. پایش مستمر دما و لرزش یاتاقان پمپ به‌سادگی از بروز خرابی‌های جدی جلوگیری میکند.
فشار مکش و فشار خروجی پمپ
فشار مکش و دهش پمپ از مهم‌ترین شاخص‌های سنجش سلامت و عملکرد سیستم پمپاژ هستند. فشار مکش (ورودی) پایین‌تر از حد نرمال ممکن است نشانه وجود انسداد در لوله مکش یا افت سطح سیال باشد؛ در حالی‌که افزایش غیرعادی فشار خروجی میتواند ناشی از خرابی شیرها یا گرفتگی مسیر باشد. اختلاف زیاد بین این دو فشار به‌ویژه در پمپ دندهای و سانتریفیوژ باید با دقت تحلیل شود، چون میتواند فشار اضافی خطرناکی به یاتاقان‌ها وارد کند.
برای اندازه‌گیری دقیق این مقادیر از گیج فشار یا ترنسمیترهای صنعتی استفاده میشود. توصیه میشود این پارامترها در هر شیفت کاری در لاگ شیت پمپ ثبت شده و در صورت مشاهده‌ی تغییرات مشکوک، سریعاً بررسی فنی انجام شود.
دبی جریان سیال
دبی پمپ به معنای مقدار سیالی است که در واحد زمان از پمپ عبور میکند و یکی از مهم‌ترین شاخص‌های عملکرد صحیح پمپ محسوب میشود. کاهش دبی ممکن است نشانه‌ای از گرفتگی مسیر، فرسودگی پروانه‌ها یا کاهش سطح مکش باشد. در مقابل، افزایش غیرعادی نیز میتواند نشان‌دهنده ناهماهنگی در کنترل جریان یا خرابی شیرها باشد.
برای اندازه‌گیری دقیق دبی از ابزارهایی مانند فلومتر یا دبی‌سنج استفاده میشود. هرگونه تغییر مشکوک باید بلافاصله در لاگ شیت پمپ ثبت و علت آن بررسی شود؛ چه منشأ فنی داشته باشد و چه ناشی از تغییر در شرایط ورودی سیال باشد. تحلیل روند دبی در روزهای متوالی، ابزاری ارزشمند برای تشخیص زودهنگام مشکلات پنهان در سیستم است.
آمپر مصرفی الکتروموتور
آمپر مصرفی یکی از شاخص‌های کلیدی در پایش عملکرد الکتروموتور پمپ است. این مقدار نشان‌دهنده‌ی میزان بار الکتریکی وارد شده به موتور است و افزایش آن معمولاً هشداری جدی برای وجود مشکلاتی مانند افزایش اصطکاک، قفل‌شدگی پروانه یا خرابی یاتاقان‌هاست. برای اندازه‌گیری آمپر از آمپرمتر یا دیتالاگرهای الکتریکی استفاده میشود که معمولاً در تابلو برق نصب می‌شوند.
اگر مقدار آمپر بیشتر از حد نرمال باشد، باید بلافاصله بررسی فنی انجام شود تا از سوختن موتور و توقف سیستم جلوگیری شود. در زمان راه‌اندازی اولیه یا پس از تعمیرات، ثبت این عدد اهمیت ویژه‌ای دارد. این داده باید به‌صورت روزانه در لاگ شیت پمپ ثبت و تحلیل شود تا به بخشی دقیق از فرآیند ثبت عملکرد پمپ تبدیل گردد.
برای آشنایی با عوامل خرابی پمپ به مقاله دلایل اصلی خرابی پمپ؛ چرا پمپها خراب می‌شوند و چطور از آن پیشگیری کنیم؟ مراجعه کنید.
میزان ارتعاش و صدای غیرطبیعی
ارتعاش و صدای غیرعادی از نخستین نشانه‌های بروز ایراد در اجزای مکانیکی پمپ هستند. ارتعاش بیش از حد ممکن است ناشی از عدم بالانس پروانه، خرابی یاتاقان یا ناهماهنگی در هم‌راستایی شفت باشد. برای سنجش این عامل‌ها از ابزارهایی مانند ویبرومتر، آنالایزر ارتعاش یا حتی مشاهده و حس شهودی اپراتور استفاده میشود. همچنین، صدای غیرمعمول مانند خرخر یا تق‌تق باید دقیق توصیف و به‌صورت روزانه یا هفتگی ثبت شود.
بی‌توجهی به این صداها و لرزش‌ها میتواند به خرابی‌های جدی مانند ترک خوردگی بدنه یا شکست مکانیکی منجر شود. ثبت این اطلاعات در لاگ شیت پمپ، پایه‌ای برای تحلیل ترند لاگ و پیش‌بینی خرابی‌هاست. به‌خصوص لرزش یاتاقان پمپ باید با دقت زیر نظر گرفته شود تا از آسیب جدی جلوگیری شود.
نشتی سیستم و سطح روغن
نشتی در سیستم پمپ یکی از هشدارهای جدی برای وجود ایراد در آب‌بندها، اتصالات یا فیلترهاست. این نشتی‌ها ممکن است نشانه‌ای از خرابی مکانیکال سیل یا شل شدن قطعات باشند. از سوی دیگر، سطح روغن پمپ نمایانگر وضعیت سیستم روان‌کاری است و کاهش آن میتواند باعث افزایش دما و آسیب مستقیم به یاتاقان‌ها شود.
برای اطلاعات بیشتر در رابطه با نشتی پمپ میتوانید به مقاله علت نشتی پمپ آب و روش‌های تعمیر آن مراجعه کنید.
بررسی سطح روغن باید با استفاده از گیج یا sight glass به‌صورت روزانه انجام شود. هرگونه بررسی نشتی یا کاهش سطح روغن باید فوراً در لاگ شیت پمپ ثبت، علامت‌گذاری و به سرپرست فنی گزارش داده شود. این موارد باید هم در فرم اصلی و هم در لاگ روزانه پمپ و چک‌لیست‌های بازرسی روزانه درج شوند تا از بروز مشکلات پرهزینه جلوگیری شود.
اختلاف فشار در ورودی و خروجی فیلتر
یکی دیگر از پارامترهای حیاتی، اختلاف فشار بین ورودی و خروجی فیلتر است. این اختلاف نشان‌دهنده میزان گرفتگی یا سلامت فیلتر در مسیر عبور سیال است. اگر اختلاف فشار بیش از حد معمول باشد، ممکن است استرینر یا فیلتر مسدود شده باشد و نیاز به تمیز کاری یا تعویض فوری داشته باشد. برای اندازه‌گیری دقیق این اختلاف، معمولاً از دو گیج یا سنسور دیفرانسیل فشار استفاده میشود.
افزایش بیش از حد این اختلاف میتواند موجب کاهش دبی و افزایش فشار خروجی پمپ شود که به تجهیزات آسیب می‌زند. در پمپ‌هایی که با سیالات غلیظ یا خورنده کار می‌کنند، بررسی این پارامتر باید با دقت بیشتری انجام شده و در لاگ شیت پمپ به‌صورت منظم ثبت شود.
دوره های زمانی ثبت لاگ چگونه است؟
تعیین فواصل لاگ‌گیری یکی از اصول کلیدی در برنامه‌ریزی نگهداری پمپ‌هاست. بسته به نوع پمپ، شرایط عملیاتی، حساسیت فرآیند و سیاست‌های داخلی سازمان، ثبت اطلاعات میتواند به‌صورت ساعتی، هر شیفت یا روزانه انجام شود. استمرار در ثبت روزانه پمپ، امکان تحلیل روندها و پیش‌بینی دقیق‌تر خرابی‌ها را فراهم میکند.
تفاوت مهمی بین ثبت‌های عملیاتی (در طول روز) و بازبینی‌های دوره‌ای وجود دارد که هرکدام نقش مکمل دارند. تمام این داده‌ها باید در لاگ شیت به‌صورت دقیق ثبت شوند تا در زمان تصمیم‌گیری به‌عنوان مرجع قابل اعتماد مورد استفاده قرار گیرند.
مزایای استفاده از لاگ شیت پمپ در صنایع مختلف
استفاده از لاگ شیت پمپ، فراتر از یک اقدام اداری، ابزاری مؤثر برای بهینه‌سازی نگهداری و افزایش بهره‌وری در صنایع است. این فرم‌ها به تیم فنی کمک می‌کنند تا عملکرد تجهیزات را مستند کرده، هشدارهای اولیه را دریافت کرده و توقفات ناخواسته را به حداقل برسانند. در نیروگاه‌ها، ثبت منظم پارامترها در پمپ‌های سیکل آب ضروری است؛ در صنایع غذایی نیز برای کنترل دقیق دمای سیالات از لاگ استفاده میشود. تحلیل داده‌ها و ثبت عملکرد روزانه، امکان انطباق با الزامات ایمنی و کیفیت را فراهم میکند.
نرم‌افزارها و ابزارهای ثبت لاگ پمپ (دیجیتال)
با دیجیتال‌سازی فرآیند ثبت اطلاعات، دقت و سرعت در لاگ شیت پمپ به‌طرز قابل‌توجهی افزایش می‌یابد. ابزارهای دیجیتال امروزی در سه دسته اصلی قرار می‌گیرند:
- دیتالاگرها و سنسورها: شامل سنسورهای دما، فشار و ارتعاش که اطلاعات را به‌صورت لحظه‌ای و خودکار ثبت می‌کنند (مثلاً برندهایی مانند Testo یا Fluke).
- فرم دیجیتال لاگ پمپ: فرمهای قابل پر در قالب PDF یا Google Sheet که دسترسی آسان و آرشیو دقیق‌تری دارند.
- سیستم CMMS یا SCADA: نرمافزارهای مدیریت نگهداری که علاوه بر ثبت داده‌ها، هشدارهای فوری و تحلیلهای خودکار ارائه می‌دهند.
استفاده از این ابزارها علاوه بر این‌که باعث کاهش خطای انسانی میشود به اپراتورها امکان می‌دهد به‌صورت دقیق‌تر عملکرد پمپ را رصد و کنترل کنند.
تحلیل ترند لاگ پمپ و کاربردهای آن
تحلیل ترند لاگ پمپ یعنی بررسی تغییرات تدریجی پارامترها در بازه‌های زمانی مختلف. این روش به ما کمک میکند روندهایی را ببینیم که در ظاهر شاید قابل تشخیص نباشند. برای مثال اگر ترند ارتعاش یک پمپ به‌مرور افزایش یابد، می‌توان پیش از وقوع خرابی جدی وارد عمل شد. مقایسه‌ی نمودار دما یا آمپر مصرفی در طول هفته‌ها، بینش دقیقی از وضعیت تجهیزات ارائه می‌دهد.
ابزارهایی مانند Excel، Google Data Studio یا داشبوردهای صنعتی آنلاین برای این تحلیل‌ها کاربرد دارند. ثبت دقیق داده‌ها در لاگ شیت پمپ، پیش‌نیاز این تحلیل‌هاست. استفاده هوشمندانه از این داده‌ها میتواند تصمیم‌گیری فنی را هدفمند و آینده‌نگر کند.
تفاوت لاگ‌گیری در انواع پمپ
هر نوع پمپ با توجه به ساختار و کاربرد خود به پارامترهای خاصی حساس است و در نتیجه لاگ شیت پمپ باید متناسب با آن شخصی‌سازی شود. به‌عنوان مثال در پمپ سانتریفیوژ که با سرعت بالا و دبی زیاد کار میکند، نظارت بر فشار و دبی اهمیت بیشتری دارد؛ در حالی‌که در لاگ پمپ دندهای باید تمرکز ویژه‌ای روی دمای سیال و نشتی احتمالی داشت. در پمپ‌های پیستونی که معمولاً تحت فشار بالا کار می‌کنند، پارامترهایی مثل آمپر مصرفی و ارتعاش حیاتی‌اند. پمپ طبقاتی نیز به‌دلیل ساختار چندمرحله‌ای نیازمند پایش دقیق اختلاف فشار در طبقات مختلف است.
در جدول زیر مروری بر مهم‌ترین پارامترهای بحرانی در لاگ‌گیری انواع پمپ آورده‌ایم:
| نوع پمپ | پارامترهای کلیدی لاگ گیری |
| پمپ سانتریفیوژ | دبی، فشار ورودی و خروجی |
| پمپ دندهای | دمای سیال، نشتی سیستم |
| پمپ پیستونی | آمپر مصرفی، میزان ارتعاش |
| پمپ طبقاتی | فشار مرحله‌ای، دمای یاتاقان‌ها |
انتخاب درست پارامترها در لاگ شیت پمپ، نقش مهمی در عملکرد ایمن و طول عمر تجهیزات دارد.
خطاهای رایج در ثبت لاگ پمپ (و راه‌حل آن‌ها)
خطاهای انسانی در فرآیند لاگ‌گیری میتواند باعث از دست رفتن دادههای حیاتی و بروز آسیب‌های جدی به تجهیزات شود. در جدول زیر برخی از رایج‌ترین اشتباهات به‌همراه راه‌حل‌های عملی برای کاهش آن‌ها آمده است:
| خطای رایج | توضیح | راه‌حل پیشنهادی |
| ثبت نکردن در زمان مشخص | اپراتورها گاهی ثبت لاگ را فراموش می‌کنند یا آن را به تعویق می‌اندازند. | استفاده از تایمر یا برنامه‌ریزی نرم‌افزاری برای یادآوری زمان لاگ‌گیری |
| نوشتن داده به‌صورت تخمینی یا تقریبی | برخی داده‌ها بدون قرائت دقیق ابزار ثبت می‌شوند. | الزام به استفاده از ابزارهای کالیبره‌شده و آموزش مجدد درباره اهمیت دقت |
| خواندن اشتباه گیج‌ها و ابزارهای اندازه‌گیری | به‌ویژه در مورد فشار و دما، قرائت اشتباه میتواند منجر به تصمیم‌گیری غلط شود. | بررسی تصادفی توسط سوپروایزر و استانداردسازی شیوه قرائت ابزارها |
| حذف یا نادیده‌گرفتن مقادیر غیرعادی | اپراتورها گاهی دادههای مشکوک را به‌جای ثبت، حذف یا نادیده می‌گیرند. | الزام به ثبت کامل و علامت‌گذاری موارد مشکوک برای بررسی فنی بعدی |
| عدم ثبت تغییرات پس از تعمیر یا تنظیمات | تغییرات مهم فنی در سیستم در لاگ درج نمی‌شود. | افزودن بخش «یادداشت اپراتور» به فرم و تأکید بر بهبود مستندسازی |
با رعایت این راهکارها می‌توان دقت ثبت اطلاعات در لاگ شیت پمپ را افزایش داد و از بروز مشکلات جدی در سیستم پمپاژ جلوگیری کرد.
جمع بندی
در این مقاله با اهمیت لاگ شیت پمپ، اجزای آن، پارامترهای کلیدی، روش‌های ثبت و ابزارهای تحلیل آشنا شدید. حالا زمان آن رسیده که این دانش را به انتخاب دقیق‌تر و نگهداری مطمئن‌تر پمپها تبدیل کنید. برای جمع‌بندی چند نکته کلیدی را به‌صورت چک‌لیست مرور کنیم:
- لاگ‌گیری منظم، پایه‌ای برای نگهداری پیشگیرانه است.
- فرم لاگ باید متناسب با نوع پمپ شخصی‌سازی شود.
- تحلیل ترند داده‌ها از خرابی‌های ناگهانی جلوگیری میکند.
- ابزارهای دیجیتال، دقت ثبت و پاسخ‌گویی را بهبود می‌دهند.
اگر هنوز درباره انتخاب مدل مناسب یا نحوه پیاده‌سازی سیستم لاگ‌گیری سوالی دارید، آتور صنعت کنار شماست. کافی است فرم پایین صفحه را تکمیل کنید یا با ما تماس بگیرید. کارشناسان ما در سریع‌ترین زمان ممکن (بین ساعات ۸ تا ۱۷) پاسخ‌گوی شما خواهند بود و مشاوره فنی کاملاً رایگان ارائه می‌دهند.
سوالات متداول لاگ شیت پمپ
- لاگ شیت پمپ دقیقاً چیست و چه اطلاعاتی را شامل میشود؟ فرم یا جدولی است که برای ثبت دادههای عملیاتی مانند دما، فشار، دبی، آمپر و ارتعاش پمپها استفاده میشود. این فرم به پایش مداوم و پیشگیری از خرابی کمک میکند.
- آیا همه انواع پمپها به لاگ شیت پمپ نیاز دارند؟ بله. اما محتوای فرم برای هر نوع پمپ متفاوت است. مثلاً در پمپ سانتریفیوژ باید روی دبی تمرکز شود؛ در حالی که در پمپ دندهای دمای سیال اهمیت بیشتری دارد.
- بهترین زمانبندی برای ثبت اطلاعات چیست؟ بسته به نوع پمپ و حساسیت سیستم، ثبت میتواند روزانه، هر شیفت یا حتی ساعتی انجام شود. استمرار در ثبت، پایه تحلیلهای ترند و نگهداری پیشگیرانه است.
- آیا ابزار دیجیتال جایگزین لاگ شیت پمپ کاغذی شدهاند؟ در بسیاری از واحدهای صنعتی، فرمهای دیجیتال، دیتالاگرها و نرمافزارهای CMMS جایگزین مناسبی برای لاگ شیت پمپ سنتی شدهاند و دقت و کارایی را بالا بردهاند.
