در بسیاری از سیستم‌های پمپاژ جلوگیری از نشتی سیال برای حفظ راندمان، جلوگیری از آسیب به تجهیزات و کاهش هزینه‌های تعمیرات حیاتی است. پکینگ آب بندی پمپ یکی از رایج‌ترین و قدیمی‌ترین روش‌ها برای کنترل این نشتی است. این قطعه به‌صورت نوارهای فشرده و مقاوم در برابر حرارت و سایش، در محفظه‌ای دور شافت قرار می‌گیرد و فضای خالی بین شافت و بدنه پمپ را می‌پوشاند.
اگر بخواهیم ساده بگوییم پاسخ به این پرسش که پکینگ پمپ چیست، همان «نگهبان بی‌صدا» پمپ است که با وجودش از هدررفت سیال جلوگیری میشود. در ادامه این راهنما با انواع پکینگ، روش نصب صحیح، مقایسه متریال و نکات انتخاب آشنا می‌شوید تا بتوانید مطمئن‌تر و هوشمندانه‌تر انتخاب کنید. بهتر است تا انتهای مطلب همراه ما بمانید.
پکینگ آب بندی پمپ چیست و چه وظیفه‌ای دارد؟
برای جلوگیری از نشتی سیال در بسیاری از پمپ‌ها، در محل عبور شافت از قطعه‌ای مقاوم و انعطاف‌پذیر به نام پکینگ آب بندی پمپ استفاده میشود. این قطعه به شکل نوارهای نسوز یا پلیمری ساخته شده و در محفظه‌ای به نام استافینگ‌باکس دور شافت قرار می‌گیرد. با فشرده‌سازی لایه‌های پکینگ، فضای خالی اطراف شافت بسته شده و آببندی نسبی ایجاد میشود. این روش در سیستم‌های دوار و هنگام انتقال انواع سیالات صنعتی بسیار کاربرد دارد. هرچند نسبت به مکانیکال سیل نشتی بیشتری دارد؛ اما به دلیل نصب ساده، هزینه کمتر و نگهداری آسان، هنوز در بسیاری از صنایع انتخاب رایجی است و به افزایش طول عمر پمپ کمک می‌کند.
پکینگ چگونه از نشتی در پمپ جلوگیری می‌کند؟
باید گفت پکینگ آب بندی پمپ به صورت چند لایه در محفظه‌ای به نام استافینگ‌باکس دور شافت قرار می‌گیرد تا جلوی نشت سیال را بگیرد. این لایه‌ها با فشار یکنواخت گلند فشرده می‌شوند و یک مانع فیزیکی در مسیر سیال ایجاد می‌کنند. در نتیجه جریان مایع نمی‌تواند به‌راحتی از فضای بین شافت و بدنه عبور کند. این فرآیند به‌گونه‌ای طراحی شده که همیشه مقدار کمی نشتی کنترل‌شده باقی بماند تا نقش روانکاری و خنک‌کاری را ایفا کند. برای مثال در پمپی که آب یا روغن منتقل می‌کند، ممکن است تنها چند قطره نشتی دیده شود که نشانه عملکرد صحیح پکینگ است. این سازوکار باعث میشود نشتی به سطحی قابل‌قبول کاهش یافته و از هدررفت سیال و آسیب به قطعات جلوگیری شود.

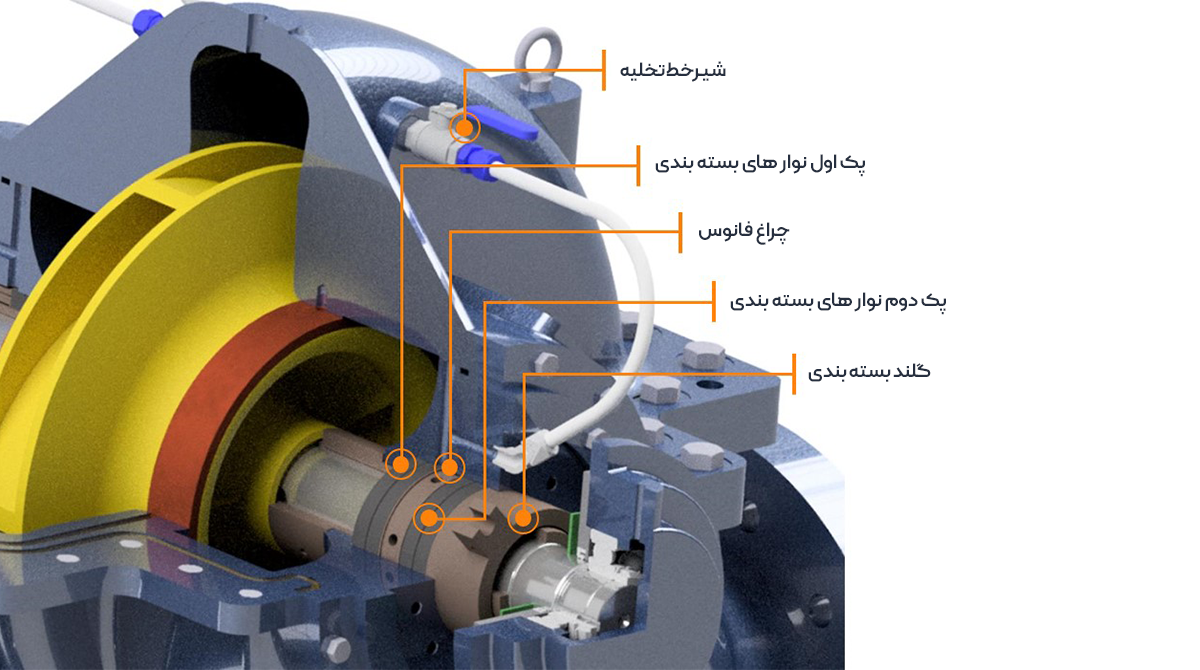

اجزای سیستم پکینگ در پمپ‌ها چیست؟
چهار جزء اصلی در ساختار پکینگ آب بندی پمپ وجود دارد که هرکدام نقش خاصی در عملکرد سیستم ایفا می‌کنند:
- استافینگ باکس: محفظه‌ای برای قرارگیری لایه‌های پکینگ که شرایط مناسب آببندی را فراهم می‌کند.
- گلند پمپ: با اعمال فشار یکنواخت روی پکینگ، آن را فشرده کرده و مانع عبور سیال میشود.
- حلقه فانوسی: بین لایه‌های پکینگ قرار گرفته و با تزریق آب یا روانکار، اصطکاک را کاهش داده و خنک‌کاری انجام میدهد.
- بوش محافظ: روی شافت نصب میشود تا از تماس مستقیم شافت با پکینگ جلوگیری کرده و عمر مفید هر دو را افزایش دهد.
هماهنگی این اجزا باعث میشود سیستم عملکردی پایدار داشته باشد و نشتی به حداقل برسد.
استافینگ باکس (Stuffing Box)
استافینگ باکس پمپ محفظه‌ای است که به‌عنوان جایگاه پکینگ بین شافت و بدنه پمپ قرار دارد و شرایط لازم برای عملکرد صحیح پکینگ آب بندی پمپ را فراهم می‌کند. ابعاد دقیق، جنس مقاوم و سطح صیقلی آن می‌تواند به کاهش سایش و افزایش عمر پکینگ کمک کند. این بخش علاوه بر نگهداری پکینگ، در خنک‌کاری و مدیریت نشتی نیز نقش دارد و در برخی طراحی‌ها قابلیت تعمیر یا تعویض دارد.
گلند (Gland)
گلند قطعه‌ای است که با سفت شدن مهره‌های خود لایه‌های پکینگ را به‌طور یکنواخت فشرده کرده و از نشت بیش از حد سیال جلوگیری می‌کند. تنظیم صحیح فشار گلند اهمیت زیادی دارد؛ زیرا فشار بیش از حد باعث سایش یا کاهش عمر پکینگ میشود. در فرآیند تعمیر و نگهداری، کاربر بیشترین تعامل را با این بخش دارد و «تنظیم گلند پکینگ» برای اطمینان از آببندی گلند ضروری است.
حلقه فانوسی (Lantern Ring)
این قطعه معمولاً بین رینگ‌های پکینگ قرار می‌گیرد و با تزریق آب در پکینگ یا مایع خنک‌کننده، اصطکاک و گرمای ایجاد شده را کاهش میدهد. در برخی موارد به جای آب از روانکار استفاده میشود. تنظیم نادرست حلقه فانوسی می‌تواند موجب فرسودگی زودهنگام پکینگ آب بندی پمپ شود. نقش آن در کاهش اصطکاک پکینگ و حفظ عملکرد پایدار سیستم بسیار حیاتی است.
بوش محافظ و فضاگیرها
بوش شفت پمپ روی شافت نصب میشود تا از تماس مستقیم شافت با پکینگ جلوگیری کند و با جنس مقاوم در برابر سایش، مثل استیل ضدزنگ، عمر مفید آن را افزایش دهد. فضاگیرها نیز کمک می‌کنند پکینگ به‌درستی فیکس شود و از لرزش یا نشتی اضافی جلوگیری گردد. این قطعات به‌عنوان حفاظت پکینگ و بخش مهمی از «قطعات مکمل پکینگ» شناخته می‌شوند.
دسته‌بندی انواع پکینگ آببندی پمپ
انواع پکینگ آب بندی پمپ را می‌توان از دو جنبه اصلی دسته‌بندی کرد تا انتخاب برای شرایط کاری مختلف ساده‌تر شود:
بر اساس جنس
- پکینگ گرافیتی
- نوار تفلون آب بندی پمپ
- پکینگ آرامید
- پکینگ سرامیکی
- پکینگ فایبرگلاس
بر اساس شرایط کاری
- مقاومت در برابر حرارت تا دماهای خاص.
- تحمل فشار بالا در صنایع سنگین.
- پایداری در محیط‌های شیمیایی خورنده.
این تقسیم‌بندی کمک می‌کند تا هر کاربر متناسب با شرایط پمپ و سیال، گزینه مناسب را انتخاب کند.
بر اساس جنس (گرافیت، تفلون، آرامید، فایبرگلاس…)
برای عملکرد مطمئن پکینگ آب بندی پمپ، انتخاب جنس مناسب اهمیت بالایی دارد. هر متریال ویژگی خاص خود را دارد:
- گرافیت: تاب‌آوری عالی در دما و فشار بالا، گزینه‌ای مطمئن برای تجهیزات بخار.
- تفلون (PTFE): مقاوم در برابر مواد شیمیایی خورنده، پرکاربرد در صنایع غذایی و دارویی.
- آرامید: استحکام مکانیکی و مقاومت سایشی بالا، مناسب برای پمپ‌های سنگین و پرسرعت.
- فایبرگلاس: وزن کم و قیمت اقتصادی، انتخابی خوب برای دماهای متوسط و مصارف عمومی.
بر اساس فشار کاری و دمای محیط
گاهی دو پکینگ با جنس مشابه عملکرد یکسانی ندارند و دلیل آن شرایط کاری است.
- در دماهای بالا، پکینگ مقاوم به حرارت که تحمل بیش از ۲۰۰ درجه دارد بهترین گزینه برای سیستم‌هایی مانند پمپ روغن داغ است.
- برای فشارهای سنگین، پکینگ فشار بالا که توان تحمل بیش از ۲۰ بار را دارد، در پمپ‌های پتروشیمی و فرآیندی کارآمدتر است. این رویکرد کمک می‌کند انتخاب به‌جای صرفاً جنس، بر اساس محیط و فشار کاری نیز انجام شود.
بررسی تخصصی پکینگ تفلونی و گرافیتی
در بسیاری از کاربردهای صنعتی انتخاب بین پکینگ آب بندی پمپ از جنس تفلون یا گرافیت به شرایط کاری بستگی دارد. تفلون (PTFE) در برابر مواد شیمیایی خورنده بسیار مقاوم است، اصطکاک کمی ایجاد می‌کند و برای صنایع غذایی، دارویی و اسیدی گزینه‌ای ایده‌آل محسوب میشود. در مقابل، گرافیت تحمل حرارتی و فشاری بالاتری دارد و در سیستم‌های بخار، پمپ‌های روغن داغ و تجهیزات پتروشیمی عملکرد بهتری نشان میدهد. در مقایسه پکینگ تفلونی و گرافیتی، دوام گرافیت معمولاً بیشتر است؛ اما هزینه اولیه بالاتری دارد؛ در حالی که تفلون اقتصادی‌تر و سبک‌تر است.
| ویژگی | پکینگ تفلونی | پکینگ گرافیتی |
| مقاومت شیمیایی | بسیار بالا | متوسط تا خوب |
| تحمل دما | تا حدود 260°C | تا حدود 450°C |
| دوام | متوسط | بالا |
| هزینه | کمتر | بیشتر |
| کاربرد شاخص | صنایع شیمیایی و غذایی | بخار و دمای بالا |
با توجه به این تفاوت‌ها بهتر است انتخاب متریال بر اساس ترکیب دما، فشار و ماهیت سیال انجام شود.
تفاوت عملکردی در دمای بالا
در شرایط کاری با حرارت زیاد انتخاب متریال مناسب برای پکینگ آب بندی پمپ حیاتی است. پکینگ گرافیتی تحمل حرارتی تا حدود ۴۵۰ درجه سانتی‌گراد دارد و برای پمپ‌های بخار یا سیستم‌های آب داغ بسیار ایده‌آل است. در مقابل، پکینگ تفلونی حداکثر تا حدود ۲۶۰ درجه سانتی‌گراد عملکرد مؤثر دارد و در دماهای بالاتر دچار افت کارایی میشود. این اختلاف دمای کاری مجاز تعیین می‌کند که برای محیط‌های داغ، گرافیت گزینه مطمئن‌تری خواهد بود.
تفاوت در مقاومت شیمیایی
در بحث مقاومت شیمیایی پکینگ، تفلون عملکردی ممتاز دارد. این متریال در برابر اسیدها، بازها و مواد خورنده بسیار پایدار است و به همین دلیل به‌عنوان نوار تفلون مقاوم اسید در صنایع شیمیایی و غذایی کاربرد گسترده‌ای دارد. هرچند گرافیت در برابر گرما برتری دارد؛ اما در برخی محیط‌های شیمیایی ضعیف‌تر عمل می‌کند. در نتیجه برای پمپاژ اسید سولفوریک یا محیط‌های خورنده، انتخاب پکینگ ضد خورنده از جنس تفلون می‌تواند ماندگاری و ایمنی بیشتری فراهم کند.
مقایسه طول عمر، هزینه و نگهداری
در انتخاب پکینگ آب بندی پمپ توجه به طول عمر، هزینه اولیه و سهولت نگهداری بسیار مهم است. تجربه صنعتی نشان میدهد که پکینگ گرافیتی اگرچه گران‌تر است؛ اما به دلیل مقاومت بالا در برابر سایش و حرارت، طول عمر پکینگ بیشتری داشته و دیرتر نیاز به تعویض پیدا می‌کند. در مقابل، پکینگ تفلونی اقتصادی‌تر بوده و نصب آسان‌تری دارد؛ اما در برخی محیط‌ها سریع‌تر فرسوده میشود و هزینه نگهداری پکینگ در طول زمان ممکن است افزایش یابد.
| ویژگی | پکینگ تفلونی | پکینگ گرافیتی |
| طول عمر | متوسط | زیاد |
| هزینه اولیه | کمتر | بیشتر |
| سهولت تعویض | بالا | متوسط |
| نگهداری | نیاز به بازبینی مکرر | بازبینی دوره‌ای |
در مقایسه اقتصادی پکینگ‌ها، شرایط کاری و بودجه پروژه نقش تعیین‌کننده در انتخاب نهایی دارند.

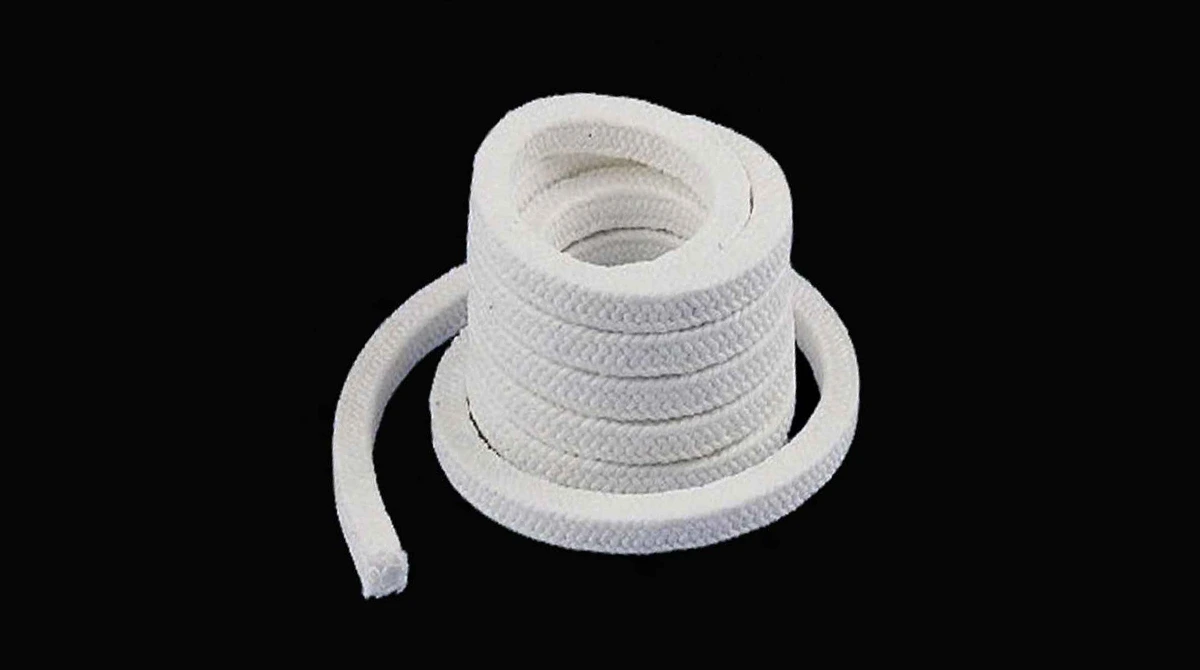

نوار نسوز چیست و چه ارتباطی با پکینگ دارد؟
نوار نسوز آب بند پمپ متریالی انعطاف‌پذیر و مقاوم در برابر حرارت است که در بسیاری از انواع پکینگ آب بندی پمپ به‌عنوان ماده اصلی استفاده میشود. این نوار معمولاً از الیاف مقاوم مانند فایبرگلاس، آرامید یا گرافیت بافته میشود و توان تحمل دما و شرایط خورنده را دارد. بسیاری از پکینگ‌ها با استفاده از نخ‌های حاصل از جنس نوار نسوز آب بندی ساخته می‌شوند تا در محیط‌هایی با دمای بالا یا تماس با مواد شیمیایی، عملکرد مطمئنی ارائه دهند.
تفاوت اصلی نوار نسوز خام با پکینگ آماده این است که نوار خام صرفاً به‌صورت رول یا رشته عرضه میشود؛ در حالی‌که پکینگ آماده برش خورده و برای نصب مستقیم در استافینگ‌باکس آماده است. انتخاب متریال مناسب این نوار تاثیر مستقیمی بر دوام و کارایی سیستم آببندی دارد.
توصیه میشود مقاله تفاوت سیل مکانیکی با نخ نسوز؛ بررسی کامل برای انتخاب بهتر را نیز مطالعه کنید.
بهترین متریال برای پکینگ پمپ در شرایط خاص
برای انتخاب بهترین متریال پکینگ آب بندی باید شرایط کاری پمپ را در نظر گرفت. در پمپ‌های اسیدی یا دارای سیالات خورنده، پکینگ تفلونی به‌عنوان پکینگ مقاوم شیمیایی بهترین عملکرد را دارد. برای پمپ بخار یا انتخاب پکینگ برای پمپ روغن داغ، نوع گرافیتی به دلیل تحمل حرارت بالا پیشنهاد میشود. در پمپ‌های صنایع غذایی، تفلون با گرید بهداشتی گزینه‌ای ایمن و بهداشتی است. برای کاربردهای نفتی یا فشار مکانیکی زیاد، پکینگ آرامید مقاوم به سایش انتخابی مطمئن خواهد بود.
| محیط کاری | متریال پیشنهادی |
| اسیدی/خورنده | تفلون (PTFE) |
| بخار/روغن داغ | گرافیت |
| صنایع غذایی | تفلون بهداشتی |
| فشار مکانیکی بالا | آرامید |
برای کارایی بهتر پکینگ آب بندی پمپ و افزایش عمر آن استفاده از لوازم جانبی پمپ مانند بوش محافظ و حلقه فانوسی توصیه میشود.
نکات مهم پیش از خرید پکینگ آببندی
پیش از انتخاب بهترین پکینگ برای پمپ باید چند عامل کلیدی را بررسی کنید تا از عملکرد مطمئن و طول عمر بیشتر اطمینان داشته باشید:
- نوع پمپ و طراحی سیستم آببندی
- ماهیت سیال (خورنده، ساینده یا تمیز)
- دمای کاری و فشار سیستم
- سازگاری متریال با جنس شفت
- بودجه و هزینه نگهداری
خرید بدون توجه به این موارد می‌تواند منجر به خرابی زودهنگام یا آسیب جدی به پکینگ آب بندی پمپ شود. برای انتخاب دقیق و دریافت مشاوره تخصصی، می‌توانید با کارشناسان آتور صنعت تماس بگیرید.
مراحل نصب صحیح پکینگ در پمپ‌ها
مراحل زیر برای نصب پکینگ پمپ پیشنهاد میشود:
- خارج کردن کامل پکینگ قدیمی و تمیز کردن استافینگ‌باکس.
- برش دقیق لایه‌های جدید متناسب با قطر شافت.
- قرار دادن لایه‌ها به‌صورت متقاطع برای آب بندی پمپ با پکینگ بهتر.
- تنظیم گلند با فشار یکنواخت، بدون سفت‌کردن بیش از حد.
- بررسی اولیه نشتی و اصلاح در صورت نیاز.
در پمپ‌های حساس، نصب پکینگ آب بندی پمپ بهتر است توسط افراد متخصص انجام شود.
روش تعویض پکینگ پمپ قدم‌به‌قدم
- در ابتدای روش تعویض پکینگ پمپ، سیستم را خاموش کرده و ایمنی کامل را برقرار کنید.
- پکینگ قدیمی را به‌طور کامل خارج کرده و استافینگ باکس را تمیز نمایید.
- لایه‌های جدید، چه از نوع تفلونی یا نوار گرافیتی آب بندی را به‌صورت متقاطع بچینید تا آببندی یکنواخت حاصل شود.
- با استفاده از گلند، فشرده‌سازی یکنواخت انجام دهید.
- پس از نصب عملکرد پکینگ آب بندی پمپ را بررسی کرده و از عدم نشتی اطمینان حاصل کنید.
- چند ساعت بعد از راه‌اندازی بازبینی مجدد انجام دهید.
اشتباهات رایج در نصب و نگهداری پکینگ
رعایت نکردن اصول نصب و نگهداری می‌تواند به کاهش عمر پکینگ آب بندی پمپ و افزایش خرابی‌ها منجر شود. برخی از خطاهای پرتکرار شامل موارد زیر است:
- فشار بیش از حد گلند که باعث ساییدگی سریع پکینگ میشود.
- استفاده از جنس نامناسب نسبت به دما، فشار یا نوع سیال.
- نصب ناصاف و نامتقارن که باعث نشتی و کاهش کارایی میشود.
- تعویض دیرهنگام پس از فرسودگی که منجر به آسیب به شفت میشود.
- نگهداری نادرست نوار آب بند مانند انبار کردن در شرایط مرطوب یا دمای بالا.
برای جلوگیری از این مشکلات، بازرسی دوره‌ای، چرب‌کاری مناسب و آموزش اپراتور توصیه میشود.
علائم نیاز به تعویض پکینگ چیست؟
زمان تعویض پکینگ را می‌توان با مشاهده چند نشانه مهم تشخیص داد:
- نشتی غیرقابل کنترل از اطراف شفت
- سایش یا خوردگی قابل مشاهده روی نوار آب بند
- کاهش فشار خروجی پمپ
- افزایش مصرف انرژی به دلیل اصطکاک بالا
- ایجاد صداهای غیر عادی حین کارکرد
برای حفظ کارایی پکینگ آب بندی پمپ، بازبینی دوره‌ای در برنامه نگهداری ضروری است.
قیمت پکینگ پمپ آب چقدر است؟
قیمت پکینگ پمپ آب بسته به جنس، برند، نوع سیال و فشار کاری متفاوت است؛ برای مثال پکینگ گرافیتی معمولاً هزینه بیشتری نسبت به مدل‌های تفلونی دارد. متراژ مورد نیاز، شرایط کاری و حتی نوسانات نرخ ارز بر قیمت نهایی تاثیر می‌گذارند. هنگام خرید نوار نسوز آب‌بند، توجه به سازگاری با پمپ و سیال اهمیت زیادی دارد تا عمر مفید و کارایی بالا تضمین شود. برای آگاهی از قیمت تقریبی پکینگ آب بندی پمپ و انتخاب بهترین گزینه، می‌توانید به فروشگاه مراجعه کرده یا با کارشناسان تماس بگیرید.
پکینگ بهتر است یا مکانیکال سیل؟
در مقایسه پکینگ و مکانیکال سیل باید توجه داشت که پکینگ آببندی پمپ از نظر هزینه اولیه ارزانتر و تعمیر آن ساده‌تر است؛ اما معمولاً نشتی بیشتری دارد و نیازمند نگهداری دوره‌ای است. مکانیکال سیل دوام بالاتر، نشتی کمتر و عملکرد بهتر در شرایط حساس مانند صنایع غذایی یا پتروشیمی را فراهم می‌کند؛ ولی هزینه خرید و تعمیر آن بیشتر است. انتخاب بین این دو وابسته به نوع سیال، فشار، دما و اهمیت جلوگیری از نشتی در پروژه است.
برای کسب اطلاعات بیشتر در رابطه با نشتی پمپ آب به مطلب علت نشتی پمپ آب و روش‌های تعمیر آن مراجعه کنید.
جمع بندی
توجه به نکات کلیدی در انتخاب و نگهداری پکینگ آب بندی پمپ می‌تواند عمر تجهیزات شما را افزایش دهد و هزینه‌های تعمیر را کاهش دهد. قدم‌های طلایی برای بیشترین بهره‌وری:
- انتخاب متریال مناسب بر اساس سیال و فشار
- نصب صحیح و چینش دقیق لایه‌ها
- بررسی دوره‌ای و تعویض به‌موقع
- آشنایی با کاربرد نوار نسوز در پمپ و استفاده اصولی از آن
کارشناسان آتور صنعت آماده‌اند تا با مشاوره تخصصی، بهترین گزینه را برای شما پیشنهاد دهند. کافی است فرم انتهای صفحه را تکمیل کنید یا با ما تماس بگیرید تا در ساعات بین ۸ الی ۱۷، مشاوره رایگان و اطلاعات فنی دریافت کنید.
سوالات متداول پکینگ آب بندی پمپ و انواع نوار آب‌بند صنعتی
- پکینگ آب بندی پمپ چیست و چه کاربردی دارد؟
یک نوار نسوز یا الیاف فشرده است که برای جلوگیری از نشتی سیال در بخش شافت پمپ به کار میرود و عمر مفید پمپ را افزایش میدهد. - هر چند وقت یکبار باید پکینگ آب بندی پمپ تعویض شود؟
بسته به نوع سیال، فشار کاری و شرایط استفاده، معمولاً هر چند ماه یکبار یا هنگام مشاهده علائم خرابی باید تعویض گردد. - آیا پکینگ آب بندی پمپ برای همه نوع سیال مناسب است؟
خیر. انتخاب پکینگ باید بر اساس دمای سیال، فشار و ماهیت شیمیایی آن انجام شود تا آببندی کامل و عمر مناسب حاصل شود. - تفاوت پکینگ آببندی پمپ با مکانیکال سیل چیست؟
پکینگ آب بندی پمپ تعمیرپذیرتر و ارزانتر است؛ اما مکانیکال سیل دوام بالاتری دارد و برای نشتی بسیار کم مناسب است.
