راهنمای جامع رینگ سایشی پمپ

پمپ‌های صنعتی مانند هر تجهیز مکانیکی دیگر برای حفظ کارایی و طول عمر به قطعاتی نیاز دارند که از سایش و آسیب جلوگیری کنند. رینگ سایشی پمپ یکی از همین قطعات کلیدی است؛ حلقه‌ای ظریف اما حیاتی که بین پروانه و پوسته قرار می‌گیرد تا از تماس مستقیم این دو بخش و اتلاف انرژی جلوگیری کند. این قطعه مانع نشت سیال و افت راندمان می‌شود و هزینه‌های تعمیر و توقف کار را به شکل قابل توجهی کاهش می‌دهد.

اگر با دنیای پمپ‌ها آشنایی زیادی ندارید، نگران نباشید؛ در ادامه با زبانی ساده همه چیز را از تعریف و عملکرد گرفته تا روش انتخاب، تعویض و افزایش راندمان توضیح می‌دهیم. بهتر است این راهنما را تا انتها دنبال کنید تا عمر پمپ خود را افزایش دهید و از هزینه‌های غیرضروری جلوگیری کنید.

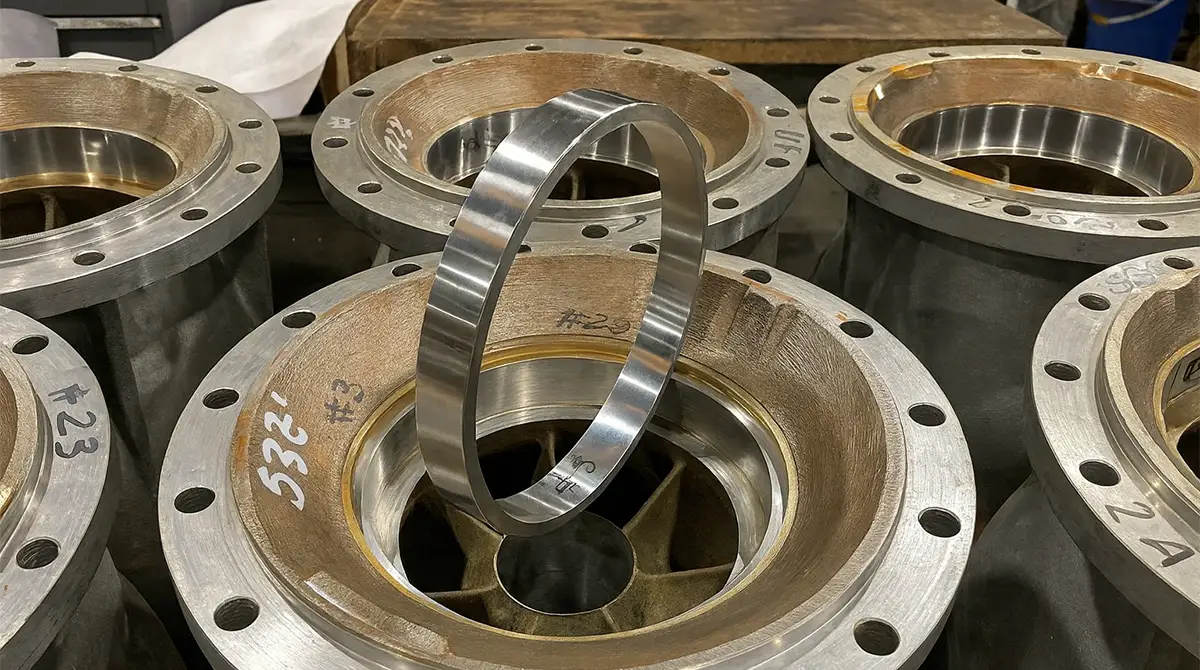

رینگ سایشی پمپ چیست و چگونه کار می‌کند؟

در پاسخ به این سوال که رینگ سایشی پمپ چیست، باید گفت قطعه‌ای حلقه‌ای شکل است که بین لبه پروانه و دیواره داخلی پوسته پمپ قرار می‌گیرد و مانند یک «عایق مکانیکی» از تماس مستقیم این دو بخش جلوگیری می‌کند. این رینگ با کاهش فاصله عبور سیال، جلوی نشت و برگشت جریان را می‌گیرد و از سایش زودهنگام قطعات اصلی جلوگیری می‌کند. در زمان شروع به کار، مانع ضربه ناگهانی جریان می‌شود؛ هنگام کارکرد مداوم، ثبات فشار و جریان را حفظ می‌کند و در توقف از آسیب ناشی از تغییرات ناگهانی جلوگیری می‌کند.

اگر می‌خواهید با عملکرد هیدرولیکی این قطعه بیشتر آشنا شوید ادامه مقاله را دنبال کنید.



 اصول عملکرد هیدرولیکی رینگ سایشی

باید گفت رینگ سایشی پمپ با کاهش فاصله بین پروانه و پوسته، مسیر «دبی برگشتی» را محدود کرده و مانع انتقال فشار از ناحیه پرفشار به مکش می‌شود. این کنترل جریان باعث کاهش «تلفات حجمی» و حفظ راندمان می‌گردد. در عمل حتی یک کاهش لقی جزئی می‌تواند افت راندمان را تا 2% کم کند. به‌این‌ترتیب رینگ علاوه بر این‌که از نشت سیال جلوگیری می‌کند، عملکرد هیدرولیکی پمپ را پایدار نگه می‌دارد.

 مزایای کلیدی در راندمان و عمر پمپ

• کاهش استهلاک با جلوگیری از تماس مستقیم قطعات
• افزایش راندمان پمپ به دلیل حفظ فشار و جریان بهینه
• افزایش عمر مفید پمپ تا حدود 10% بر اساس گزارش‌های صنعتی

این مزایا هزینه‌های نگهداری را کاهش داده و تعداد توقف‌های ناخواسته را به حداقل می‌رساند.

انواع رینگ سایشی پمپ و مواد متداول

انواع رینگ سایشی پمپ در دو گروه اصلی جای دارند:

• رینگ چرخان که روی پروانه نصب می‌شود.
• رینگ ثابت که در پوسته قرار می‌گیرد.

از نظر جنس رینگ سایشی پمپ، مواد متداول شامل برنز، استیل و پلیمرهای مهندسی مانند PEEK و PPS هستند. برنز در آب شهری به‌دلیل ماشین‌کاری آسان و قیمت مناسب رایج است؛ استیل در محیط‌های خورنده و صنایع نفت کاربرد دارد؛ پلیمرها برای پمپ‌های سبک و محیط‌های شیمیایی مناسب‌اند. هر ماده از نظر مقاومت به سایش، دما و دوام مکانیکی ویژگی متفاوتی دارد.

رینگ سایشی برنزی: ویژگی‌ها و کاربرد

رینگ سایشی برنزی ترکیبی از مس و قلع است که تعادل خوبی بین مقاومت در برابر خوردگی، سختی متوسط و قابلیت ماشین‌کاری ایجاد می‌کند. این رینگ‌ها در محیط‌هایی مانند خطوط آب آشامیدنی، سیستم‌های کشاورزی و حتی آب دریا عملکرد قابل اعتمادی دارند.

مزایای اصلی آن شامل قیمت مناسب، نصب آسان و رفتار مطلوب در تماس با مواد معدنی است. البته در محیط‌های با دمای بسیار بالا، سایش سریع‌تر می‌تواند نقطه‌ضعف آن باشد. کاربرد برنز در پمپ‌ها معمولاً به‌عنوان انتخابی اقتصادی و پایدار شناخته می‌شود. در مقایسه با استیل، برنز نرم‌تر بوده و راحت‌تر ماشین‌کاری می‌شود؛ اما دوام کمتری در برابر فشار و دماهای شدید دارد که این تفاوت، انتخاب ماده مناسب را به شرایط کاری وابسته می‌کند. این ویژگی‌ها مقدمه‌ای برای بررسی رینگ سایشی پمپ استیل هستند.

رینگ سایشی استیل: مزایا و محدودیت‌ها

رینگ‌های سایشی استیل به‌ویژه گریدهای 304 و 316 به‌دلیل مقاومت بالا در برابر دما، فشار و خوردگی، انتخابی ایده‌آل برای صنایع نفت، گاز و فرآیندهای شیمیایی محسوب می‌شوند. اصطکاک کمتر، دوام بیشتر در شرایط سخت و مقاومت عالی به سایش از مزایای کلیدی آنهاست. با این حال سختی ماشین‌کاری و قیمت بالاتر نسبت به برنز، می‌تواند محدودیت ایجاد کند. مقایسه رینگ سایشی برنزی و استیل نشان می‌دهد که استیل در محیط‌های خورنده و دماهای بالا برتری دارد؛ اما برای کاربردهای عمومی، برنز اقتصادی‌تر است. برای پروژه‌هایی که پایداری طولانی‌مدت و کار در شرایط سخت ضروری است، رینگ سایشی پمپ از جنس استیل گزینه‌ای مطمئن است.

پلیمرهای مهندسی (PPS, PEEK)

پلیمرهای مهندسی ساخته‌شده از PPS و PEEK به‌دلیل وزن کم، انعطاف‌پذیری و مقاومت شیمیایی بالا، در محیط‌های خاص یا پمپ‌های کوچک صنعتی استفاده می‌شوند. این مواد در برابر بسیاری از مواد خورنده مقاوم بوده و برای سیستم‌هایی با سرعت چرخش پایین یا سیالات خاص انتخابی ایده‌آل هستند. مقاومت دمایی آنها مناسب است؛ اما در دماهای بسیار بالا نسبت به فلزات محدودیت دارند.

رینگ پلیمری علاوه بر نصب آسان، لرزش و نویز کمتری ایجاد می‌کند و در صنایعی مثل صنایع غذایی، دارویی و آب‌شیرین‌کن‌ها کاربرد فراوان دارد. در مقایسه خواص، پلیمرها سبک‌تر و ارزان‌تر از فلزات‌اند؛ اما دوام مکانیکی پایین‌تری دارند. انتخاب بین فلز و پلیمر باید بر اساس نوع سیال، دما و شرایط کارکرد انجام شود. رینگ سایشی پمپ در این گروه انعطاف عملیاتی بالایی ارائه می‌دهد.



وظایف رینگ سایشی در پمپ

وظیفه رینگ سایشی در پمپ تنها محدود به یک نقش ساده نیست و سه عملکرد اصلی آن به‌طور مستقیم بر راندمان و طول عمر تجهیزات اثر می‌گذارد:

• کاهش تلفات حجمی: با محدود کردن فضای عبور سیال بین پروانه و پوسته، مانع «دبی برگشتی» شده و راندمان حجمی را حفظ می‌کند.
• محافظت فداشونده: به‌عنوان قطعه‌ای ارزان‌تر از تماس و سایش مستقیم بین پروانه و پوسته جلوگیری کرده و هزینه تعمیرات را کاهش می‌دهد.
• کنترل ارتعاشات شفت: با ایجاد تراز مناسب، لرزش و خمش محور را کم کرده و پایداری عملکرد پمپ را افزایش می‌دهد.

این وظایف جایگاه رینگ سایشی پمپ را به‌عنوان یکی از کلیدی‌ترین اجزای پمپ تثبیت می‌کند. در ادامه هر یک از این موارد را با جزئیات بیشتر بررسی خواهیم کرد.



کاهش اتلاف حجمی

اتلاف حجمی به نشت سیال از خروجی پروانه به سمت مکش گفته می‌شود که موجب کاهش راندمان حجمی و افت بازده پمپ می‌گردد. رینگ سایشی پمپ با کم کردن لقی بین پروانه و پوسته، این مسیر نشت را محدود کرده و اتلاف را به حداقل می‌رساند. برای مثال کاهش لقی به‌اندازه 0/1 میلی‌متر می‌تواند تا 2% از اتلاف حجمی بکاهد که در مقیاس صنعتی، صرفه‌جویی چشمگیری است. این عملکرد، پایه‌ای برای درک اهمیت لقی و تلورانس در بخش‌های بعدی خواهد بود.



محافظت فداشونده از پروانه و پوسته

در نقش رینگ فداشونده، این قطعه طوری طراحی شده که پیش از آسیب به پروانه یا پوسته، خود دچار سایش کنترل‌شده شود. مشابه فیوز در سیستم برق، وجود آن مانع از آسیب‌های پرهزینه به اجزای اصلی می‌شود. این رویکرد هزینه تعمیرات را کاهش داده و عمر مفید پمپ را افزایش می‌دهد. زمان تعویض رینگ‌ها به میزان سایش بستگی دارد و در صورت مشاهده تغییرات محسوس باید پیش از خرابی جدی تعویض شوند. این نکته مقدمه‌ای برای بررسی جزئیات تعویض در ادامه است.

پیشنهاد میشود مقاله پمپ تک پروانه یا دو پروانه؟ راهنمای تصمیم‌گیری هوشمند را نیز مطالعه کنید.



کنترل ارتعاش و خمش محور

یکی دیگر از نقش‌های پنهان رینگ سایشی پمپ، کاهش ارتعاشات ناشی از خمش محور است. این قطعه با تراز دقیق بین پروانه و پوسته، مانند یک یاتاقان هیدرودینامیکی عمل کرده و باعث یکنواختی در چرخش می‌شود. همان‌طور که یک چرخ دوچرخه تنظیم‌شده بدون لرزش حرکت می‌کند، وجود رینگ سالم نیز پایداری چرخش پمپ را تضمین می‌کند. نتیجه این عملکرد کاهش نویز، ارتعاش و فشار مکانیکی بر یاتاقان‌ها و سایر اجزاست که در نهایت به افزایش عمر و قابلیت اطمینان سیستم منجر می‌شود.



لقی و استاندارد تلورانس رینگ سایشی (API 610)

«لقی» فاصله‌ای کنترل‌شده بین رینگ ثابت و متحرک است که هم بر راندمان و هم بر ایمنی عملکرد پمپ تاثیر مستقیم دارد. بر اساس استاندارد تلورانس رینگ سایشی پمپ در API 610 حداقل لقی مجاز بر اساس قطر پروانه تعیین می‌شود. به‌عنوان مثال برای دماهای بالای 260 درجه سانتی‌گراد باید 0/005 اینچ به مقدار لقی اضافه شود تا از خطر گیرپاژ جلوگیری شود.

نکته مهم این است که لقی کمتر همیشه به معنای راندمان بالاتر نیست؛ زیرا فاصله بسیار کم می‌تواند در اثر انبساط حرارتی باعث تماس ناخواسته قطعات شود. حفظ تعادل بین راندمان حجمی و ایمنی مکانیکی، کلید طراحی و نگهداری صحیح رینگ‌ها است.



علائم خرابی رینگ سایشی و زمان تعویض

علائم خرابی رینگ سایشی پمپ را می‌توان با چند نشانه مشخص شناسایی کرد:

• افزایش غیرعادی ارتعاشات یا لرزش دستگاه
• افت ناگهانی فشار خروجی و کاهش دبی
• بالا رفتن صدای کارکرد پمپ
• سایش غیرطبیعی پروانه یا پوسته
• افزایش مصرف انرژی در شرایط کاری یکسان

در نمودار عیب‌یابی (Sankey) این نشانه‌ها به مسیرهای احتمالی خرابی و اقدامات اصلاحی مرتبط می‌شوند. طبق استاندارد API 610 اگر لقی رینگ به دو برابر مقدار اولیه برسد، تعویض رینگ سایشی پمپ ضروری است. بی‌توجهی به این علائم می‌تواند منجر به خرابی جدی و توقف طولانی‌مدت سیستم شود. برای پیشگیری بهتر است همین حالا «رزرو بازدید فنی» یا «درخواست مشاوره تعمیر» را انجام دهید.



 تست‌های میدانی ساده برای تشخیص سایش

بررسی وضعیت رینگ سایشی پمپ در محل کارگاه یا سایت صنعتی، با چند روش ساده و کم‌هزینه امکان‌پذیر است:

• اندازه‌گیری لقی با فیلر سنجش: مقایسه فاصله فعلی با مقدار استاندارد.
• بازرسی چشمی: مشاهده خراش‌ها، لب‌پریدگی یا تغییر رنگ غیرعادی.
• آزمایش دستی صدا: گوش دادن به صداهای غیر عادی هنگام استارت یا کارکرد آرام پمپ.
• پایش دمای بدنه: افزایش غیرمنتظره دما می‌تواند نشانه سایش یا تماس قطعات باشد.
• آنالیز ارتعاشات با دستگاه دستی: شناسایی لرزش‌های غیرمعمول مرتبط با لقی زیاد.

این روش‌ها نیازمند تجهیزات پیچیده نیستند و حتی تکنسین‌های میدانی نیز می‌توانند با کمی تجربه آنها را اجرا کنند.



 راهنمای انتخاب رینگ سایشی متناسب با سیال، دما و فشار

انتخاب صحیح رینگ سایشی پمپ نیازمند توجه به سه پارامتر اصلی است: نوع سیال، دمای کاری و فشار سیستم.

• برای سیالات خورنده یا اسیدی، استیل ضدزنگ یا پلیمرهای مقاوم بهترین گزینه‌اند.
• در شرایط دمای بالا، رینگ مناسب برای دمای بالا معمولاً از استیل یا آلیاژهای خاص ساخته می‌شود.
• برای فشارهای بالا، موادی با سختی و مقاومت مکانیکی بیشتر مانند استیل انتخاب می‌شوند.

برای افزایش عمر و کارایی پمپ، مطالعه راهنمای انتخاب رینگ سایشی به شما کمک می‌کند تا مناسب‌ترین جنس و ابعاد را بر اساس شرایط کاری انتخاب کنید.



خطاهای رایج در انتخاب رینگ و راه‌حل‌ها

برخی اشتباهات در انتخاب رینگ سایشی پمپ می‌توانند باعث کاهش راندمان و افزایش هزینه‌های نگهداری شوند. جدول زیر نمونه‌ای از این خطاها و راه‌حل‌های جایگزین را نشان می‌دهد:

اشتباه رایج	توضیح فنی	راه‌حل جایگزین
انتخاب برنز در محیط اسیدی	برنز در تماس با اسید به‌سرعت دچار خوردگی می‌شود.	استفاده از استیل ضد زنگ یا پلیمر مقاوم
استفاده از رینگ پلیمری در پمپ‌های پرسرعت	اصطکاک و دمای بالا ساختار پلیمر را تخریب می‌کند.	انتخاب آلیاژ فلزی مناسب
بی‌توجهی به دمای کاری	حتی استیل در دماهای بسیار بالا نیاز به آلیاژ خاص یا تلورانس بیشتر دارد.	بررسی دقیق مشخصات دمایی پیش از خرید.

برای پیشگیری از این موارد پیشنهاد می‌شود پیش از خرید از «مشاوره رایگان انتخاب رینگ» آتور صنعت استفاده کنید تا انتخابی مطمئن و اقتصادی داشته باشید.



نصب، بیرون‌آوردن و سرویس دوره‌ای رینگ سایشی

نصب رینگ سایشی پمپ یا تعویض آن باید به‌صورت مرحله‌ای و با دقت انجام شود:

1. خاموش کردن و ایمن‌سازی پمپ (قطع برق و بستن مسیر سیال)
2. باز کردن پوسته پمپ و دسترسی به رینگ
3. بیرون‌آوردن رینگ با ابزار مناسب بدون آسیب به پروانه یا پوسته
4. تمیزکاری محل نصب و بررسی سطح تماس
5. قرار دادن رینگ جدید و تنظیم دقیق لقی مطابق استاندارد
6. مونتاژ مجدد پمپ و انجام تست عملکرد

از ابزارهای ضروری میتوان به فیلرگیج، آچار مناسب، دستکش ایمنی و پارچه تمیزکاری اشاره کرد. از ایجاد خراش یا ضربه روی قطعات حساس اجتناب کنید تا راندمان و عمر پمپ حفظ شود.



نگهداری پیشگیرانه: زمان‌بندی سرویس

برای افزایش عمر رینگ سایشی پمپ و جلوگیری از خرابی ناگهانی، یک برنامه سرویس منظم توصیه می‌شود:

• در سیستم‌های پرکار: هر 6 ماه یا 500 ساعت کارکرد
• در سیستم‌های با سیالات خورنده یا دمای بالا: بازه کوتاه‌تر (3 تا 4 ماه)
• در شرایط سبک: سالی یک‌بار

عوامل موثر بر فاصله سرویس مواردی همچون نوع سیال، فشار کاری، دمای عملیات و کیفیت نصب میباشد. پایبندی به این زمان‌بندی علاوه بر کاهش هزینه تعویض، مانع توقف ناخواسته خط تولید خواهد شد. ثبت تاریخچه سرویس نیز برای پیش‌بینی دقیق‌تر تعویض‌ها ضروری است.



 قیمت رینگ سایشی: عوامل مؤثر و استراتژی خرید هوشمند

قیمت رینگ سایشی پمپ تحت تأثیر مجموعه‌ای از عوامل تعیین می‌شود: جنس (برنز، استیل، پلیمر)، نوع کاربرد (صنعتی سنگین یا سبک)، تلورانس ساخت، برند سازنده، تعداد سفارش (MOQ) و حتی شرایط بازار فلزات. به همین دلیل دو رینگ با ظاهر مشابه می‌توانند تفاوت قیمتی قابل‌توجهی داشته باشند. برای خرید هوشمند می‌توانید سفارش خود را همراه با سایر قطعات یا به‌صورت گروهی ثبت کنید تا هزینه کاهش یابد.



 لوازم جانبی پمپ و پمپ سانتریفیوژ مکمل

عملکرد صحیح رینگ سایشی پمپ زمانی تضمین می‌شود که با سایر قطعات کلیدی پمپ هماهنگ باشد. مهم‌ترین لوازم جانبی پمپ شامل سیل مکانیکی (برای جلوگیری از نشتی خارجی)، بوش شافت (حفاظت از محور در برابر سایش)، کوپلینگ (انتقال نیرو با حداقل لرزش) و حتی پمپ سانتریفیوژ مکمل برای سیستم‌های دو مرحله‌ای است. استفاده از پک کامل این قطعات، عمر مفید پمپ را افزایش داده و هزینه تعمیرات را کاهش می‌دهد.



جمع بندی

در طول این مقاله با نقش، انواع، وظایف و نکات مهم انتخاب رینگ سایشی پمپ آشنا شدیم. حال برای جمع‌بندی مهم‌ترین نکات را مرور کنیم:

• انتخاب جنس مناسب بر اساس سیال، دما و فشار
• سرویس و بازرسی منظم برای جلوگیری از خرابی ناگهانی
• توجه به لقی و استاندارد API 610
• استفاده از لوازم جانبی هماهنگ برای افزایش عمر پمپ

آتور صنعت با تیمی از کارشناسان با تجربه، آماده ارائه مشاوره فنی رایگان و راهنمایی شما در انتخاب بهترین گزینه است. در پایین صفحه فرم درخواست مشاوره قرار دارد؛ کافی است نام، شماره تماس و نیاز خود را وارد کنید تا در ساعات کاری (۸ تا ۱۷) با شما تماس بگیریم. همین حالا برای خرید یا دریافت مشاوره قبل از خرید، با ما تماس بگیرید یا فرم را تکمیل کنید.



سوالات متداول رینگ سایشی پمپ

1. رینگ سایشی پمپ چیست و چه کاری انجام می‌دهد؟
   قطعه‌ای حلقه‌ای شکل که بین پروانه و پوسته نصب می‌شود و با جلوگیری از نشت سیال و تماس مستقیم قطعات، راندمان پمپ را حفظ می‌کند.
2. چه زمانی باید رینگ سایشی پمپ را تعویض کرد؟
   وقتی لقی آن به دو برابر مقدار طراحی برسد یا نشانه‌هایی مثل افت فشار، افزایش ارتعاش یا سایش غیرعادی مشاهده شود.
3. بهترین جنس رینگ سایشی پمپ برای محیط خورنده چیست؟
   استیل ضدزنگ یا پلیمرهای مقاوم که تحمل بالایی در برابر مواد شیمیایی دارند.
4.  آیا سرویس منظم رینگ سایشی پمپ ضروری است؟
   بله؛ بازرسی و سرویس دوره‌ای باعث افزایش عمر پمپ و کاهش هزینه‌های تعمیرات می‌شود.
