بررسی انواع و کاربردهای گیربکس 90 درجه

گیربکس 90 درجه یکی از پرکاربردترین اجزای گیربکس صنعتی است که وظیفه دارد حرکت و گشتاور را با زاویه قائمه منتقل کند. این قابلیت باعث می‌شود در فضاهای محدود که امکان استفاده از گیربکس‌های خطی وجود ندارد، بتوان با تغییر جهت نیرو، عملکرد سیستم را بهینه کرد. ماهیت این گیربکس به گونه‌ای است که ترکیبی از دنده‌های حلزونی، مخروطی یا کرانویل‌پینیون در آن به کار می‌رود تا انتقال نیرو با کمترین افت راندمان و بیشترین پایداری انجام شود.

از منظر عملکرد گیربکس 90 درجه، می‌توان گفت که این قطعه نه‌تنها به بهبود طراحی دستگاه‌های صنعتی کمک می‌کند، بلکه نقش مهمی در افزایش طول عمر و کاهش استهلاک سیستم دارد. برای مثال در صنایع بسته‌بندی، نوار نقاله‌ها یا تجهیزات کشاورزی، استفاده از این گیربکس به دلیل صرفه‌جویی در فضا و اطمینان از انتقال قدرت پایدار، انتخابی ضروری است.

اگرچه قیمت این تجهیزات بر اساس نوع دنده، توان و برند متفاوت است، اما آنچه اهمیت دارد انتخاب درست و آگاهانه است. در ادامه، با معرفی انواع و کاربردهای متنوع این محصول و همچنین راهنمای انتخاب گیربکس صنعتی، دیدی کامل‌تر از ویژگی‌ها و ارزش واقعی آن ارائه خواهد شد.

گیربکس 90 درجه: قلب تپنده انتقال نیرو با زاویه راست

وقتی صحبت از تغییر مسیر نیرو در سیستم‌های مکانیکی می‌شود، گیربکس 90 درجه نقش کلیدی دارد. این گیربکس با طراحی زاویه راست، امکانی فراهم می‌کند تا محور ورودی و خروجی در راستای یکدیگر نباشند، بلکه با زاویه ۹۰ درجه عمل کنند. چنین طراحی‌ای در صنایع مختلف اهمیت بالایی دارد، زیرا بسیاری از دستگاه‌ها با محدودیت فضایی مواجه‌اند و تغییر جهت نیرو، راه‌حلی کارآمد محسوب می‌شود.

در واقع، بدون این نوع گیربکس‌ها، طراحی بسیاری از ماشین‌آلات پیچیده‌تر و پرهزینه‌تر می‌شد. از خطوط تولید و سیستم‌های انتقال مواد گرفته تا ماشین‌آلات کشاورزی و دستگاه‌های بسته‌بندی، همه و همه به این قطعه متکی‌اند. این گیربکس‌ها با وجود اندازه فشرده، می‌توانند قدرت و گشتاور بالایی را منتقل کنند و کارایی سیستم را ارتقا دهند.

به بیان ساده، می‌توان گفت این گیربکس، همان قلب تپنده انتقال نیرو در شرایطی است که محدودیت فضا یا نیاز به تغییر جهت وجود دارد. همین ویژگی‌ها آن را به یکی از محبوب‌ترین گزینه‌ها در حوزه طراحی و ساخت گیربکس صنعتی تبدیل کرده است.

نگاهی به عملکرد داخلی

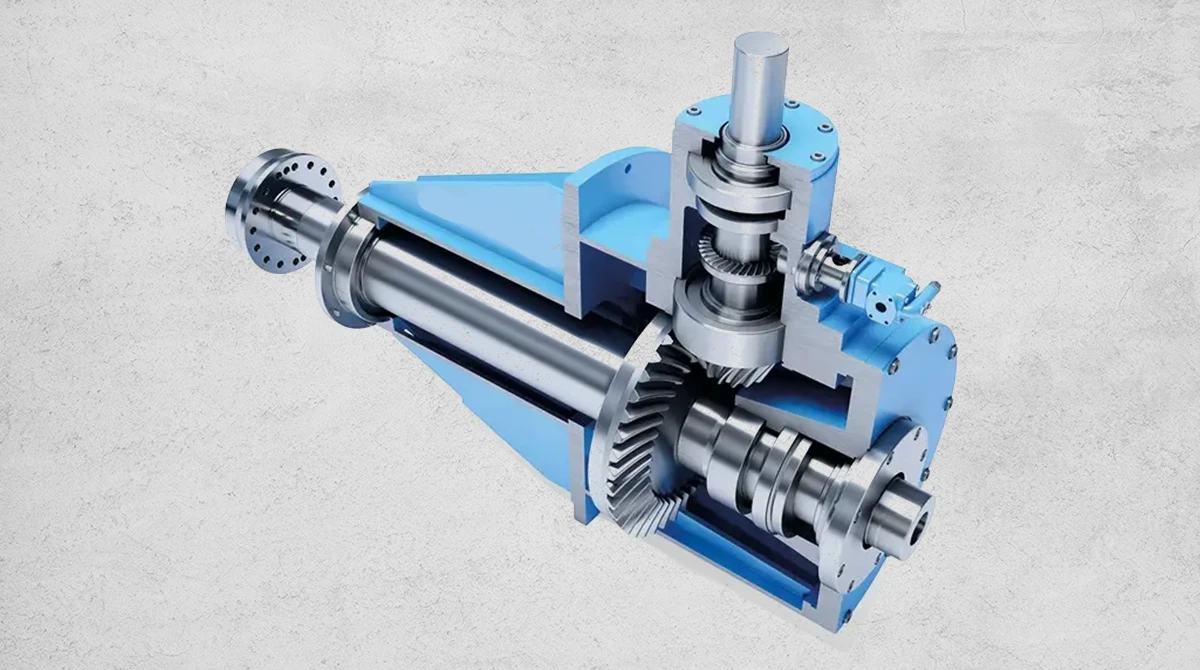

برای درک بهتر عملکرد گیربکس 90 درجه، کافی است نگاهی به اجزای اصلی آن بیندازیم. این گیربکس معمولاً از شفت ورودی، شفت خروجی، مجموعه دنده‌ها (حلزونی، مخروطی یا کرانویل پینیون) و یاتاقان‌ها تشکیل شده است. زمانی که نیروی دورانی از موتور به شفت ورودی منتقل می‌شود، دنده‌ها وظیفه تغییر جهت و انتقال پایدار آن را به شفت خروجی بر عهده دارند.

به‌عنوان مثال، در مدل‌های حلزونی، ماردون به‌صورت مارپیچی نیرو را به چرخ‌دنده منتقل می‌کند و خروجی با زاویه قائمه حاصل می‌شود. در حالی‌که در مدل‌های مخروطی یا کرانویل پینیون، تماس مستقیم و دقیق دنده‌ها انتقال قدرتی روان‌تر را فراهم می‌کند. استفاده از متریال با کیفیت و تلورانس‌های دقیق در ساخت، نقش مهمی در طول عمر و کاهش استهلاک این سیستم دارد.

این ترکیب اجزا باعث می‌شود گیربکس نه‌تنها در تغییر مسیر نیرو مؤثر باشد، بلکه انتقالی پایدار و مطمئن ایجاد کند. در نتیجه، صنایع مختلف می‌توانند بدون نگرانی از افت راندمان یا خرابی زودهنگام، از این قطعه بهره‌مند شوند.

 گشودن گره تفاوت‌ها: گیربکس 90 درجه یا گیربکس RAN؟

شاید برای بسیاری از مهندسان این پرسش مطرح شود که تفاوت میان گیربکس 90 درجه و RAN چیست؟ در حالی‌که این گیربکس به‌طور کلی به تمامی مدل‌هایی اشاره دارد که زاویه راست ایجاد می‌کنند، گیربکس RAN یک دسته تخصصی‌تر است.

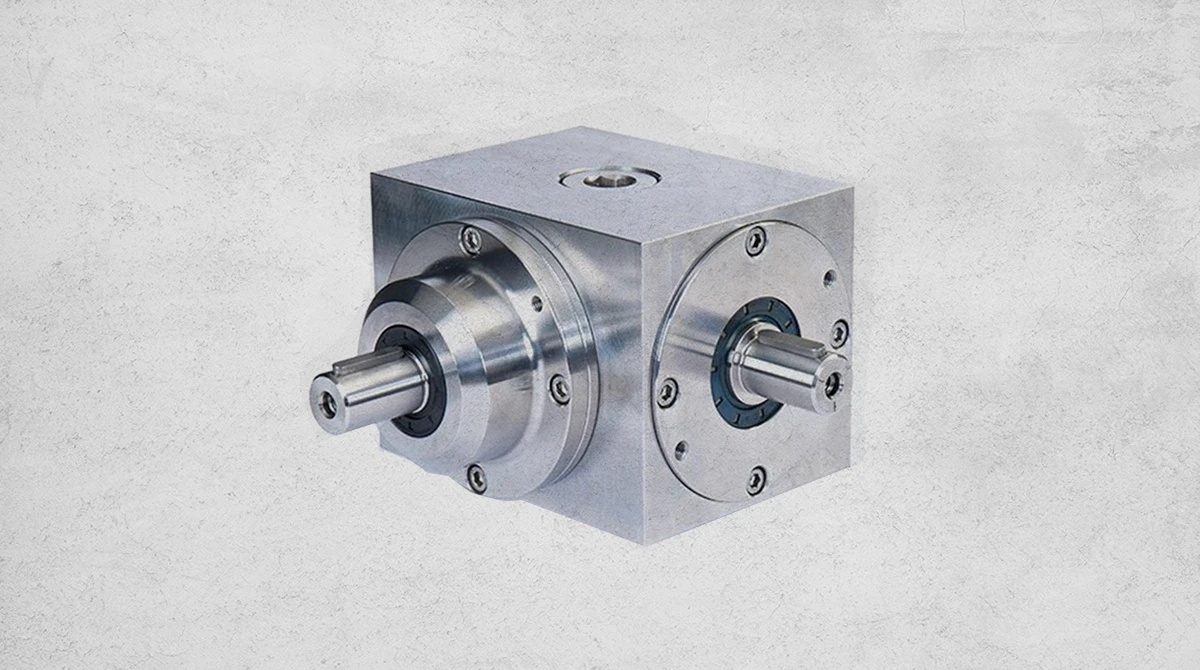

گیربکس RAN چیست؟ این نوع گیربکس معمولاً با نسبت‌های تبدیل مشخص (مانند 1:1، 1:2، 1:3) عرضه می‌شود و به دلیل طراحی دقیق، راندمان بالایی دارد. ساختار آن ساده‌تر از بسیاری از مدل‌های دیگر است و بیشتر در فضاهای محدود یا دستگاه‌هایی که نیاز به تغییر مسیر بدون افت توان دارند، به‌کار می‌رود.

تفاوت اصلی میان این دو در طراحی و سطح راندمان نهفته است. گیربکس‌های زاویه راست می‌توانند شامل مدل‌های حلزونی، مخروطی یا خورشیدی باشند، درحالی‌که RAN بیشتر بر طراحی فشرده و راندمان بالا متمرکز است.

اگر به دنبال انتخاب میان این دو هستید، بهتر است نوع پروژه را در نظر بگیرید. تفاوت گیربکس 90 درجه و RAN می‌تواند بر مصرف انرژی، هزینه نگهداری و دوام دستگاه شما تأثیر مستقیم بگذارد.

چرا گیربکس RAN، یک راهکار منحصر به فرد است؟

همان‌طور که اشاره شد، گیربکس RAN چیست و چرا در صنایع خاص محبوبیت دارد؟ پاسخ در ویژگی‌های منحصربه‌فرد آن نهفته است:

• طراحی بسیار فشرده و کم‌جا
• راندمان بالای بیش از 95%
• نصب و مونتاژ آسان روی انواع سیستم‌ها
• نیاز اندک به سرویس و نگهداری
• عملکرد پایدار حتی در سرعت‌های بالا

به همین دلیل است که از این گیربکس در رباتیک، اتوماسیون صنعتی یا سیستم‌های تهویه و برج‌های خنک‌کننده استفاده می‌شود. علاوه‌براین، کیفیت ساخت و متریال به‌کاررفته، ارزش نهایی آن را مشخص می‌کند و به همین علت، هنگام بررسی قیمت گیربکس RAN، بهتر است به فاکتورهایی مانند برند و سطح کیفی توجه کنید، نه صرفاً عدد نهایی.

دنیای متنوع گیربکس‌های زاویه راست: کاوشی بر انواع

وقتی از انواع گیربکس زاویه راست (گیربکس 90 درجه) صحبت می‌کنیم، طیف گسترده‌ای پیش روی ما قرار دارد. هر مدل با ساختار خاص خود، کاربردها و محدودیت‌هایی دارد:

• گیربکس حلزونی: طراحی ساده، قیمت مناسب، مناسب برای بارهای سبک و متوسط.
• گیربکس مخروطی (Bevel Gear): راندمان بالا، انتقال نرم نیرو، مناسب برای ماشین‌آلات سنگین.
• گیربکس کرانویل پینیون: دوام بالا، قدرت زیاد، کاربرد در صنایع فولاد و معادن.
• گیربکس خورشیدی با زاویه ۹۰ درجه: طراحی پیشرفته، گشتاور بالا در ابعاد فشرده، مناسب فضاهای محدود.

شناخت این مدل‌ها به تصمیم‌گیری آگاهانه کمک می‌کند. هرکدام بسته به نوع بار، میزان گشتاور و شرایط کاری می‌توانند بهترین انتخاب باشند.

مزایا و چالش‌های گیربکس حلزونی 90 درجه

 یکی از رایج‌ترین انواع، گیربکس حلزونی 90 درجه است. این مدل به دلیل طراحی ساده و قیمت مناسب، در بسیاری از پروژه‌ها استفاده می‌شود.

مزایا:

• سادگی ساخت و هزینه اولیه کمتر
• دستیابی به نسبت تبدیل‌های بالا در یک مرحله
• خاصیت خودترمزی (Self-locking) در بسیاری از شرایط

چالش‌ها:

• راندمان پایین‌تر در مقایسه با مدل‌های دیگر
• تولید گرمای بیشتر هنگام کار مداوم
• محدودیت در تحمل بارهای بسیار سنگین

با در نظر گرفتن این ویژگی‌ها، انتخاب این نوع گیربکس زمانی منطقی است که اولویت شما هزینه پایین و طراحی ساده باشد، نه بالاترین راندمان.

 کاربردهای حیاتی گیربکس 90 درجه در صنایع مختلف

 کاربرد گیربکس 90 درجه به حوزه خاصی محدود نمی‌شود. این قطعه در بسیاری از صنایع نقش حیاتی دارد:

• نوار نقاله‌ها: برای تغییر جهت حرکت و کاهش فضای نصب
• ماشین‌آلات بسته‌بندی: انتقال نیرو با دقت بالا
• صنعت خودرو: استفاده در مکانیزم‌های فرمان و انتقال نیرو
• بالابرها و جرثقیل‌ها: اطمینان از ایمنی و انتقال پایدار گشتاور
• صنایع غذایی و دارویی: طراحی فشرده و کارکرد بهداشتی

این مثال‌ها نشان می‌دهد که اهمیت این گیربکس‌ها در کارایی و طراحی صنعتی، فراتر از یک قطعه ساده مکانیکی است.

 راهنمای جامع انتخاب بهینه گیربکس برای پروژه شما

برای انتخاب درست، توجه به چند معیار ضروری است. این راهنمای انتخاب گیربکس 90 درجه صنعتی می‌تواند به شما کمک کند:

• ظرفیت انتقال قدرت و گشتاور مورد نیاز
• سرعت ورودی و خروجی و نسبت تبدیل دقیق
• شرایط محیطی مانند دما، رطوبت و گردوغبار
• محدودیت فضایی و نحوه نصب
• نوع دنده (حلزونی، مخروطی، کرانویل پینیون یا خورشیدی)
• هزینه نگهداری و دسترسی به قطعات یدکی

با درنظرگرفتن این فاکتورها، انتخاب شما بهینه‌تر خواهد بود. در نهایت، یک خرید گیربکس صنعتی موفق تنها زمانی ممکن است که نیازهای پروژه به‌درستی تحلیل شده و با مشخصات فنی محصول تطبیق داده شود.



نتیجه‌گیری

در این مقاله با انواع گیربکس 90 درجه، تفاوت آن با RAN، کاربردها و معیارهای انتخاب آشنا شدیم. حالا می‌دانید که هر پروژه شرایط خاص خود را دارد و انتخاب درست، کلید موفقیت است.

 چک‌لیست انتخاب سریع:

• نوع گیربکس متناسب با بار و راندمان
• توجه به فضای نصب و شرایط محیطی
• بررسی هزینه نگهداری و دسترسی به خدمات

برای انتخابی مطمئن، همیشه بهتر است پیش از خرید، از مشاوره گیربکس صنعتی استفاده کنید.

برای خرید و دریافت مشاوره تخصصی رایگان در مورد گیربکس‌های صنعتی، با کارشناسان آتور صنعت تماس بگیرید یا فرم درخواست مشاوره را در سایت تکمیل کنید.



سوالات متداول گیربکس 90 درجه

1. گیربکس 90 درجه چه کاربردی دارد؟
   گیربکس 90 درجه در صنایع مختلف مثل نوار نقاله، بسته‌بندی، خودرو و بالابرها استفاده می‌شود تا جهت نیرو تغییر کرده و فضای نصب بهینه شود.
2. تفاوت گیربکس 90 درجه و RAN چیست؟
   گیربکس 90 درجه به طیف وسیعی از مدل‌ها اشاره دارد، در حالی‌که RAN یک نوع خاص با طراحی فشرده و راندمان بالاتر است.
3. مزایا و معایب گیربکس حلزونی 90 درجه چیست؟
   مزایا شامل هزینه پایین، سادگی طراحی و خودترمزی است. معایب شامل راندمان کمتر و تولید گرما می‌باشد.
4. هنگام خرید گیربکس 90 درجه باید به چه نکاتی توجه کنیم؟
   ظرفیت انتقال نیرو، نوع دنده، شرایط محیطی و فضای نصب از مهم‌ترین معیارها هستند.
