هنگامی که صحبت از موتورهای الکتریکی به میان می‌آید، دو قطعه کلیدی هستند که بدون آنها هیچ حرکتی اتفاق نمی‌افتد: استاتور و روتور. این دو، قلب تپنده‌ی هر الکتروموتور محسوب می‌شوند. استاتور (بخش ثابت) میدان مغناطیسی ایجاد میکند و روتور (بخش متحرک) با واکنش به این میدان به چرخش درمی‌آید. این تعامل، پایه‌ای‌ترین سازوکار تولید حرکت در تجهیزات برقی است؛ از پنکه‌های ساده گرفته تا پمپ‌های صنعتی.
اگر به دنبال درک بهتر سازوکار موتورهای الکتریکی هستید، شناخت دقیق اجزای استاتور و روتور، یک نقطه شروع ضروری است. در این مقاله به‌زبان ساده و فنی توضیح خواهیم داد استاتور و روتور چیست، چه تفاوتی دارند، چگونه و در کجاها به‌کار می‌روند. با ما همراه باشید.

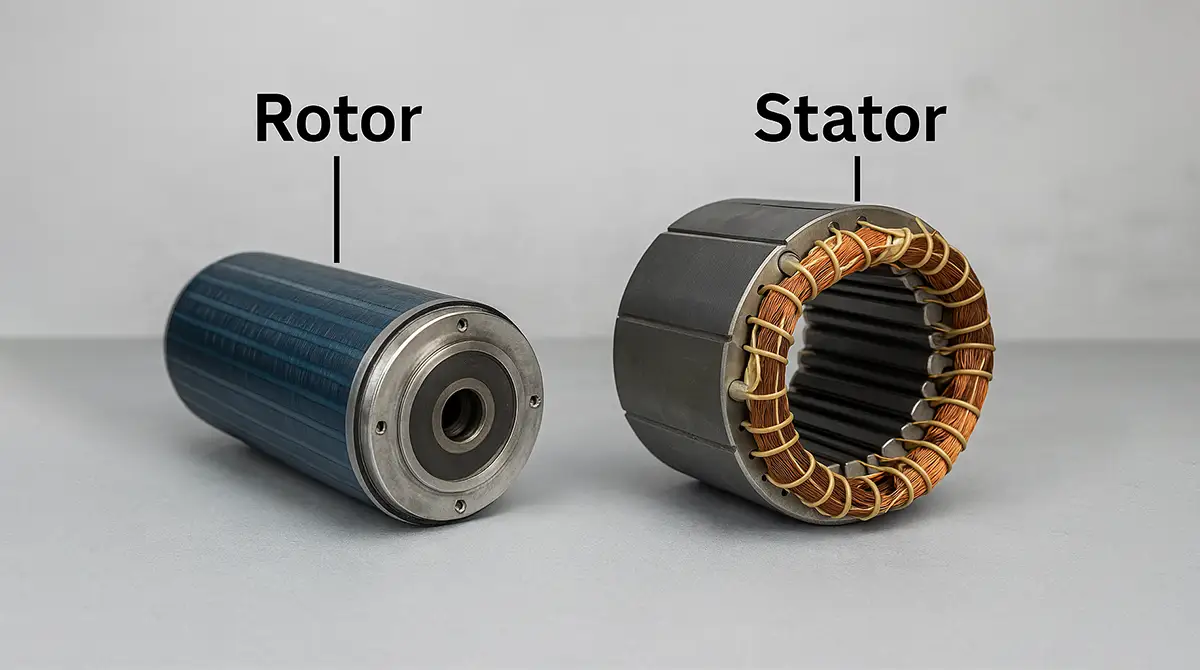

استاتور و روتور چه نقشی در موتور الکتریکی دارند؟
در قلب هر موتور الکتریکی، دو قطعه اصلی حضور دارند؛ استاتور و روتور. استاتور همان بخش ثابت موتور است که میدان مغناطیسی ایجاد میکند و روتور، بخش متحرکی است که با واکنش به این میدان به چرخش درمی‌آید. این تعامل، محرک اصلی تبدیل برق به حرکت مکانیکی است. می‌توان آنها را مانند «قلب و ریه» یا «دوقلوهای مکمل» یک موتور تصور کرد؛ بدون یکی، دیگری عملکردی نخواهد داشت.
شناخت دقیق استاتور و روتور در موتورهای الکتریکی به درک بهتر ساختار و کارایی دستگاه‌هایی مثل پمپ، پنکه یا آسانسور کمک میکند. اگر به دنبال خرید یا بررسی مشخصات الکتروموتور هستید، پیشنهاد می‌کنیم به صفحه مربوطه سر بزنید تا با ویژگی‌ها و انواع آن بیشتر آشنا شوید. در ادامه مقاله دقیق‌تر بررسی می‌کنیم استاتور و روتور چیست و چه اجزایی دارند.
روتور چیست و از چه اجزایی تشکیل شده است؟
روتور بخش متحرک موتور الکتریکی است که درون استاتور قرار می‌گیرد و با دریافت میدان مغناطیسی از آن، شروع به چرخش میکند. این قطعه معمولاً شامل هسته روتور (از جنس فولاد لایه‌لایه)، میله‌های رسانا (مس یا آلومینیوم) و شفت مرکزی است که حرکت را به بیرون منتقل میکند. رایج‌ترین نوع روتور، مدل قفس سنجابی است که به دلیل سادگی و کارایی بالا در صنایع مختلف کاربرد دارد.
وظیفه روتور، تبدیل میدان مغناطیسی به حرکت مکانیکی و انتقال آن به اجزای دیگر سیستم است. لازم به تأکید است که روتور تنها در صورت تولید میدان مؤثر توسط استاتور می‌چرخد. در ادامه مقاله، سایر اجزای استاتور و روتور را نیز با جزئیات بررسی خواهیم کرد تا بهتر بدانیم استاتور و روتور چیست و چگونه کار می‌کنند.

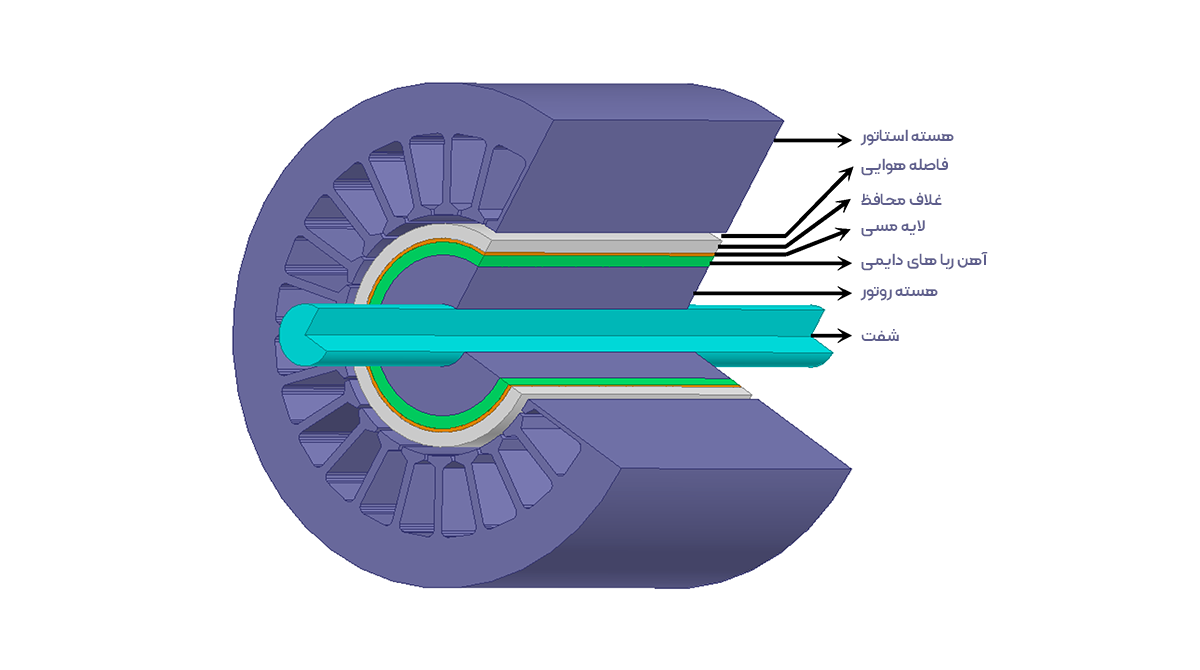

ساختار فیزیکی روتور
معمولاً روتور در موتور الکتریکی از یک هسته فولادی لایه‌ای تشکیل شده که اطراف آن را میله‌های رسانای آلومینیومی یا مسی (کنداکتور) فرا گرفته‌اند. این میله‌ها در دو طرف به حلقه‌هایی متصل شده‌اند که جریان را در مدار بسته نگه می‌دارند. همه اجزا بر روی یک شفت مرکزی سوار می‌شوند تا نیروی مکانیکی حاصل از چرخش، به بیرون انتقال یابد. ارتباط نزدیک بین میله‌های رسانا و میدان مغناطیسی استاتور، عامل اصلی حرکت است. این توضیح کمک میکند بهتر درک کنیم استاتور و روتور چیست و چطور به‌طور هماهنگ کار می‌کنند.
متریال رایج در ساخت روتور
جنس روتور یکی از عوامل تعیینکننده در عملکرد و بازدهی موتور الکتریکی است. هسته‌ی این قطعه معمولاً از فولاد لایه‌ای ساخته می‌شود که خاصیت مغناطیسی مناسبی دارد و تلفات را کاهش می‌دهد. برای هدایت جریان، از میله‌های رسانای مسی یا آلومینیومی استفاده می‌شود. آلومینیوم سبک‌تر و ارزان‌تر است؛ اما مس رسانایی بالاتری دارد و در موتورهای صنعتی پربازده ترجیح داده می‌شود. انتخاب بین این مواد، وابسته به نوع کاربرد و شرایط کاری موتور است. اگر درک کنیم که انتخاب متریال چقدر بر عملکرد کلی موتور اثر دارد، بهتر متوجه خواهیم شد که پاسخ به پرسش «استاتور و روتور چیست» فقط در تعریف آنها خلاصه نمی‌شود؛ بلکه به جزئیات ساخت و جنس نیز بستگی دارد.
وظیفه روتور در فرآیند چرخش موتور
حرکت روتور در پاسخ به میدان مغناطیسی ایجاد شده توسط استاتور، اساس عملکرد موتورهای الکتریکی است. وقتی جریان برق وارد سیم‌پیچ‌های استاتور می‌شود، یک میدان چرخان به وجود می‌آید که به روتور نیرو وارد میکند. در نتیجه، روتور شروع به چرخش کرده و این انرژی دورانی را از طریق شفت به بیرون منتقل میکند. نقش روتور در تولید انرژی مکانیکی را می‌توان در تجهیزاتی مانند گیربکس صنعتی به‌وضوح دید. درک دقیق از اینکه استاتور و روتور چیست به فهم نحوه تعامل آنها در ایجاد حرکت وابسته است؛ نه صرفاً شناخت ظاهر یا اجزای آنها.

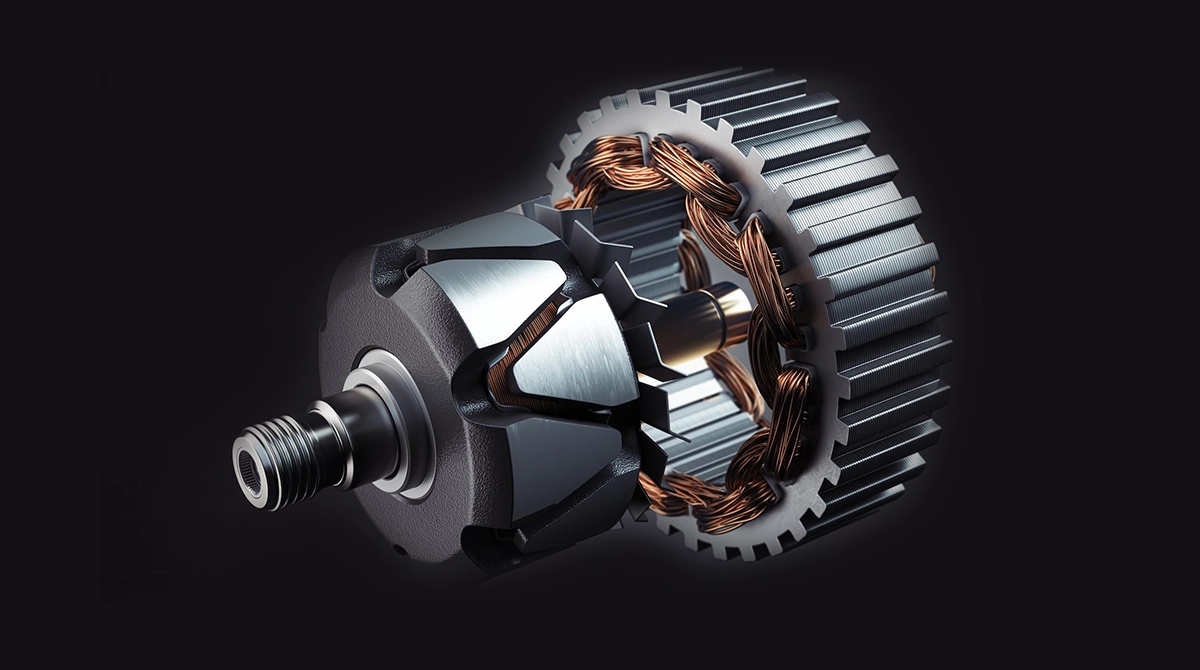

استاتور چیست و چگونه میدان مغناطیسی ایجاد میکند؟
استاتور بخش استوانه‌ای ثابت موتور الکتریکی است که با استفاده از کلاف‌های سیم‌پیچ، یک میدان مغناطیسی چرخان تولید میکند. این میدان، نتیجه عبور جریان AC از میان سیم‌پیچ استاتور است که درون شیارهای یک استوانه آهنی ثابت قرار گرفته‌اند. وقتی این میدان دوار شکل می‌گیرد به روتور نیروی چرخشی وارد می‌شود.
اجزای اصلی استاتور
باید گفت استاتور از چند جزء کلیدی تشکیل شده است. برای درک بهتر اینکه استاتور و روتور چیست و چگونه با هم تعامل دارند، ابتدا باید با اجزای اصلی استاتور آشنا شویم:
- هسته مغناطیسی: معمولاً از ورقه‌های فولادی ساخته می‌شود تا تلفات مغناطیسی را کاهش دهد.
- شیارها: درون دیواره داخلی استاتور قرار دارند و محل قرارگیری سیم‌پیچ‌ها هستند.
- سیم‌پیچ یا کلاف‌ها: رشته‌هایی از سیم مسی‌اند که با عبور جریان، میدان مغناطیسی ایجاد می‌کنند.
- لایه‌های فازی (فازهای سه‌گانه): برای ایجاد میدان مغناطیسی سه‌فاز در موتورهای صنعتی به‌کار می‌روند.
شناخت دقیق این اجزا، پایه‌ای‌ترین گام در درک عملکرد مغناطیسی استاتور و کل موتور است.
نحوه عملکرد سیم‌پیچ‌ها
وقتی جریان متناوب (AC) از درون سیم‌پیچ‌های استاتور عبور میکند، یک میدان مغناطیسی چرخان به وجود می‌آید. این میدان، مانند دستانی نامرئی است که به آرامی روتور را به چرخش وا می‌دارد. جهت جریان در سیم‌پیچ‌ها مدام تغییر میکند و همین تغییر جهت باعث ایجاد میدان دوار می‌شود که دائماً روی روتور تأثیر می‌گذارد. این فرایند قلب تپنده‌ی عملکرد استاتور است؛ چرا که بدون تولید این میدان، روتور نمی‌تواند حرکت کند. درک نحوه تولید میدان مغناطیسی توسط سیم‌پیچ‌ها، بخش مهمی از پاسخ به این پرسش است که واقعاً استاتور و روتور چیست و چگونه یک موتور الکتریکی به حرکت درمی‌آید.
تفاوت استاتور در موتورهای مختلف
تفاوت ساختار استاتور در موتورهای AC، DC، سنکرون و آسنکرون به شکل طراحی، نوع سیم‌پیچ‌ها و عملکرد مغناطیسی آن بستگی دارد. در موتورهای AC آسنکرون، استاتور معمولاً دارای سیم‌پیچ سه‌فاز است که میدان مغناطیسی دوار تولید میکند؛ این نوع در پمپ‌ها و کمپرسورها رایج است. برای اطلاعات بیشتر به مقاله موتور سنکرون چیست و چه تفاوتی با موتور آسنکرون دارد؟ مراجعه کنید.
در مقابل، موتورهای DC استاتوری ساده‌تر دارند که ممکن است شامل آهنربای دائم باشد و بیشتر در سیستم‌های کنترلی یا آسانسورها استفاده می‌شوند. در موتور سنکرون، استاتور با دقت بالا طراحی می‌شود تا سرعت میدان و روتور دقیقاً هماهنگ بمانند. شناخت این تفاوت‌ها به ما کمک میکند تا بهتر بفهمیم استاتور و روتور چیست و چرا برای هر کاربرد، طراحی متفاوتی نیاز است.
تفاوت استاتور و روتور در عملکرد موتور الکتریکی
درک دقیق تفاوت استاتور و روتور برای فهم عملکرد موتورهای الکتریکی ضروری است. استاتور بخش ثابت و منبع تولید میدان مغناطیسی است؛ در حالی که روتور با قرار گرفتن در این میدان و دریافت انرژی القایی، به حرکت درمی‌آید. این تفاوت، هم در ساختار فیزیکی و هم در نقش عملکردی آنها نمایان است؛ استاتور مانند انسان ایستاده‌ای است که فرمان حرکت را صادر میکند، و روتور مانند چرخی است که حرکت را اجرا میکند. برای جمع‌بندی، می‌توان گفت:
- استاتور: ثابت، تولید کننده میدان مغناطیسی.
- روتور: متحرک، دریافت‌کننده انرژی و عامل چرخش.
شناخت این تفاوت‌ها به پاسخ روشن‌تری برای اینکه استاتور و روتور چیست می‌انجامد و انتخاب و نگهداری بهتر موتور را نیز ممکن می‌سازد.
عملکرد استاتور و روتور در موتور القایی چگونه است؟
در موتور القایی، استاتور با عبور جریان AC، یک میدان مغناطیسی چرخان ایجاد میکند. این میدان با القا بر روتور، جریان داخلی تولید کرده و باعث چرخش آن می‌شود. این فرآیند ساده، پایه‌گذار عملکرد استاتور و روتور و تبدیل انرژی الکتریکی به مکانیکی در بسیاری از تجهیزات صنعتی است.
القای مغناطیسی چیست؟
برای درک بهتر اینکه استاتور و روتور چیست، باید با مفهوم القا آشنا شویم. وقتی جریان متناوب از سیم‌پیچ‌های استاتور عبور میکند، تغییر میدان مغناطیسی ایجاد می‌شود که در روتور جریان القایی تولید میکند. در نتیجه روتور می‌چرخد؛ مثل وقتی پنکه را روشن می‌کنیم. القای مغناطیسی، دست نامرئی استاتور است که روتور را به حرکت وا‌می‌دارد.
قانون آمپر و قانون فارادی در عمل
عملکرد موتور القایی بدون شناخت قانون آمپر و قانون فارادی قابل توضیح نیست.
- قانون آمپر می‌گوید: عبور جریان از یک رسانا، میدان مغناطیسی ایجاد میکند. این اصل پایه‌ی تولید میدان در استاتور است؛ مانند عملکرد یک پمپ صنعتی.
- قانون فارادی در موتور بیان میکند: تغییر میدان مغناطیسی باعث القای ولتاژ در روتور می‌شود؛ مثلاً در حرکت یک آسانسور. این اصول، اساس عملکرد روتور را تشکیل می‌دهند.
مسیر تبدیل انرژی الکتریکی به مکانیکی
برای درک واقعی اینکه استاتور و روتور چیست، باید مسیر تبدیل انرژی را مرحله‌به‌مرحله بشناسیم. با ورود جریان برق متناوب به سیم‌پیچ‌های استاتور، یک میدان مغناطیسی چرخان ایجاد می‌شود. این میدان به روتور القا می‌شود، در آن جریان داخلی ایجاد میکند و باعث می‌شود روتور می‌چرخد. سپس انرژی چرخشی حاصل، از طریق شفت خروجی منتقل می‌شود و در نهایت به شکل انرژی مکانیکی در اختیار دستگاه قرار می‌گیرد. این فرایند، پایه‌ی تبدیل انرژی در موتور الکتریکی است. برای مثال، در الکتروموتور کولری، همین فرآیند است که باعث گردش پره‌ها و تولید باد می‌شود.
کاربرد استاتور و روتور در صنعت و زندگی روزمره
برای اینکه بهتر بفهمیم استاتور و روتور چیست، کافی است به اطرافمان نگاه کنیم. این دو قطعه در قلب بسیاری از دستگاه‌هایی که روزانه با آنها سروکار داریم، حضور دارند. از کولرهای آبی و فن‌های صنعتی گرفته تا آسانسورها، ماشین لباسشویی، دستگاه‌های CNC و حتی خودروهای الکتریکی، همه و همه به لطف کاربرد استاتور و روتور فعال هستند.
این دو بخش در کنار هم، نیروی الکتریکی را به حرکت مکانیکی تبدیل می‌کنند. پمپ‌های آب خانگی و الکتروموتورهای صنعتی نیز بدون آنها عملاً بی‌جان‌اند. واقعیت این است که همه این دستگاه‌ها با چرخش همین دو قطعه زنده‌اند.
تفاوت موتور AC و DC از نگاه استاتور و روتور
تفاوت موتور AC و DC را می‌توان به‌خوبی در طراحی و نقش استاتور و روتور مشاهده کرد. در موتور AC، استاتور با ایجاد میدان مغناطیسی دوار، روتور را به چرخش وادار میکند؛ روتوری که اغلب از نوع قفس سنجابی است. اما در موتور DC، جریان مستقیم به روتور منتقل می‌شود و میدان مغناطیسی معمولاً توسط آهنربای دائم در استاتور تأمین می‌گردد.
این تفاوت باعث شده تا موتورهای AC در کاربردهای صنعتی و پرقدرت مانند پمپ‌ها یا کمپرسورها رایج باشند؛ در حالی که موتورهای DC بیشتر در ابزارهای دقیق، باتری‌محور یا آسانسورها استفاده می‌شوند. شناخت دقیق این تفاوت‌ها به درک بهتر اینکه استاتور و روتور چیست نیز کمک میکند و مسیر انتخاب صحیح را هموارتر می‌سازد.
معرفی انواع الکتروموتور بر اساس ساختار روتور و استاتور
در دسته‌بندی انواع الکتروموتور، تفاوت ساختار روتور و استاتور نقش مهمی در عملکرد نهایی دارد.
- الکتروموتور معمولی: استاتور سه‌فاز و روتور قفس سنجابی؛ مناسب برای مصارف عمومی.
- الکتروموتور ضد انفجار: با استاتور خاص و روتور ایمن برای محیط‌های حساس مانند پتروشیمی.
- الکتروموتور دالاندر: با سیم‌پیچ دو سرعته در استاتور؛ مناسب برای کنترل دور.
- الکتروموتور کولری: روتور سبک و تهویه‌پذیر برای کاربردهای خنک‌کاری.
- الکتروموتور دریایی: با استاتور ضد زنگ و روتور ویژه برای کار در رطوبت بالا.
شناخت دقیق این ساختارها، انتخاب بهینه موتور را در کاربردهای صنعتی تضمین میکند.
الکتروموتور معمولی
برای درک بهتر اینکه استاتور و روتور چیست، نمونه ساده‌ای مانند الکتروموتور معمولی انتخاب خوبی است. این موتور دارای استاتور با سیم‌پیچ سه‌فاز و روتور قفس سنجابی است و در تجهیزاتی مانند کولر یا هواکش صنعتی کاربرد دارد.
الکتروموتور ضد انفجار
الکتروموتور ضد انفجار مخصوص محیط هایی مانند معادن، پالایشگاه ها و صنایع پتروشیمی طراحی می‌شود؛ جایی که حتی یک جرقه میتواند حادثه‌ساز باشد. ساختار روتور و استاتور این موتورها طوری است که از انتشار حرارت و شعله جلوگیری میکند.
الکتروموتور دالاندر، کولری و دریایی
برای درک بهتر عملکرد این موتورها، ابتدا باید بدانیم استاتور و روتور چیست و چگونه ساختار آنها در هر نوع موتور متفاوت است.
- الکتروموتور دالاندر برای کنترل دو سرعت متفاوت در یک موتور طراحی شده و در سیستم‌های تهویه و پمپ‌ها کاربرد دارد.
- الکتروموتور کولری با طراحی ساده و سبک، در کولرهای آبی و فن‌های خانگی مورد استفاده است.
- الکتروموتور دریایی با روتور و استاتور مقاوم در برابر رطوبت، مناسب محیط‌های مرطوب و اسکله‌هاست.
چگونه یک موتور مناسب با روتور و استاتور استاندارد انتخاب کنیم؟
برای انتخاب موتور مناسب باید به عواملی مانند توان مصرفی، ولتاژ، نوع مصرف (خانگی یا صنعتی)، محیط کاری و سیستم خنک‌کاری توجه کرد. شناخت مشخصات روتور و استاتور در این فرایند حیاتی است. درک اینکه دقیقاً استاتور و روتور چیست به انتخاب صحیح کمک میکند. پیشنهاد می‌کنیم مقاله «لیست برندهای برتر الکتروموتور در ایران» را نیز مطالعه کنید یا از مشاوره فنی آتور صنعت بهره ببرید.
معیارهای انتخاب (دور، توان، ولتاژ، محیط کاری)
در انتخاب الکتروموتور مناسب، بررسی مشخصات فنی از جمله دور موتور، توان خروجی، ولتاژ ورودی و شرایط محیطی اهمیت بالایی دارد. برای مثال، مناسب‌ترین روتور برای محیط مرطوب باید ضدزنگ باشد یا استاتوری با عایق تقویت‌شده برای ولتاژ بالا طراحی شده باشد. جهت انتخاب بر اساس استانداردهای موتور، از مشاوره رایگان آتور صنعت استفاده کنید.
اشتباهات رایج کاربران در انتخاب موتور
یکی از اشتباهات رایج در انتخاب روتور یا استاتور، نادیده گرفتن شرایط محیطی مانند رطوبت یا گردوغبار است. بسیاری نیز تفاوت AC و DC را نمی‌دانند و موتور نامناسب می‌خرند. بی‌توجهی به توان خروجی واقعی یا ولتاژ مورد نیاز هم رایج است. اگر نمی‌دانید دقیقاً استاتور و روتور چیست، پیشنهاد می‌کنیم ابتدا با مفاهیم پایه آشنا شوید.
جمع بندی
در انتخاب یک الکتروموتور مناسب، حتماً این موارد را به‌عنوان چک‌لیست نهایی در نظر داشته باشید:
- توان واقعی مورد نیاز پروژه
- نوع کاربرد (صنعتی یا خانگی)
- محیط نصب (مرطوب، قابل اشتعال، دمای بالا و…)
- مشخصات ولتاژی و جریان ورودی
- ساختار استاتور و روتور و تناسب آن با نوع استفاده
اگر مطمئن نیستید کدام مدل مناسب شماست یا نمی‌دانید دقیقاً استاتور و روتور چیست و چه تفاوتی با هم دارند، کافی‌ست فرم مشاوره پایین همین صفحه را تکمیل کنید. در ساعات کاری (۸ تا ۱۷)، کارشناسان آتور صنعت با شما تماس می‌گیرند، اطلاعات فنی می‌دهند و راهنمای خرید دقیق و رایگان در اختیارتان می‌گذارند.
سوالات متداول استاتور و روتور
- استاتور و روتور چیست و چه تفاوتی با هم دارند؟
استاتور بخش ثابت موتور است که میدان مغناطیسی تولید میکند، در حالی که روتور بخش چرخان است که این میدان را دریافت کرده و حرکت مکانیکی ایجاد میکند. درک تفاوت این دو برای انتخاب موتور مناسب بسیار مهم است. - چرا دانستن اینکه استاتور و روتور چیست برای خریداران اهمیت دارد؟
زیرا ساختار و جنس این دو بخش تعیینکننده عملکرد، طول عمر و کارایی موتور در شرایط خاص مثل رطوبت یا گرمای بالا است. شناخت عملکرد، انتخاب را هوشمندانهتر میکند. - استاتور و روتور چیست و در چه صنایعی نقش حیاتی دارند؟
در صنایعی مانند پتروشیمی، معدن، تهویه و خودروسازی، عملکرد صحیح استاتور و روتور مستقیماً با ایمنی، مصرف انرژی و دوام تجهیزات مرتبط است. انتخاب غلط میتواند خسارات جدی ایجاد کند. - چطور بفهمم استاتور و روتور موتوری که میخرم استاندارد است؟
برای پاسخ به این سؤال، ابتدا باید بدانید استاتور و روتور چیست و چه نقشی در عملکرد موتور دارند. سپس با بررسی مشخصات فنی، گواهینامههای استاندارد و مشورت با کارشناسانی مانند تیم آتور صنعت، میتوانید مطمئن شوید که موتور انتخابی دارای روتور و استاتور با کیفیت و متناسب با کاربرد شما است.
