سری و موازی بستن پمپ‌ها؛ طراحی دقیق سیستم‌ها

 وقتی یک سامانه آبرسانی با اختلاف ارتفاع زیاد یا مسیر طولانی روبه‌روست، تک‌پمپ همیشه پاسخ نمی‌دهد. اینجاست که آرایش‌های سری و موازی وارد می‌شوند. در سری، خروجی پمپ اول به ورودی پمپ دوم متصل می‌شود تا هد کل بالا برود؛ در موازی، دو پمپ کنار هم کار می‌کنند تا دبی قابل‌استفاده افزایش یابد. قاعده ساده این است، اما نتیجه نهایی را نقطه عملکرد روی تلاقی منحنی پمپ و سیستم تعیین می‌کند. در ادامه، مفهوم سری و موازی بستن پمپ ها را با مثال عددی، نمودار، و چک‌لیست اجرایی روشن می‌کنیم تا انتخاب برای شما آسان شود. اگر تصمیم خرید یا ارتقا دارید، ادامه مقاله را از دست ندهید.

 چرا یک پمپ کافی نیست؟

فرض کنید باید آب را به پشت‌بام یک برج ۱۲ طبقه برسانید یا یک خط آبیاری طولانی را پایدار نگه دارید. گاهی به افزایش هد پمپ نیاز دارید، گاهی به افزایش دبی پمپ آب. در چنین سناریوهایی، سری و موازی بستن پمپ ها راه‌حل‌های استانداردند، اما پاسخ نهایی به منحنی سیستم و نقطه عملکرد پمپ وابسته است. برچسب  سری=هد، موازی=دبی همیشه دقیق نیست و درک تفاوت پمپ سری و موازی بدون دیدن منحنی‌ها ناقص می‌ماند. در این مقاله مسیر روشن است: از مبانی H–Q تا مثال عددی، جدول تصمیم و چک‌لیست. برای جمع‌بندی نیز  راهنمای کامل سری و موازی کردن پمپ های آب را ارائه می‌کنیم. در ادامه شما را دعوت به بازدید از صفحه پمپ آتور صنعت می‌کنیم.

 مبانی منحنی مشخصه پمپ و نقطه عملکرد پمپ

منحنی مشخصه پمپ رابطه هد–دبی (H–Q) را نشان می‌دهد و منحنی سیستم نیز مجموع هد استاتیک، افت اصطکاکی و افت‌های موضعی مسیر است. تلاقی این دو منحنی، نقطه عملکرد پمپ را تعیین می‌کند؛ جایی که پمپ واقعاً کار می‌کند. هر تغییری در قطر/طول لوله یا تعداد اتصالات، منحنی سیستم را جابه‌جا می‌کند و نقطه عملکرد را عوض می‌سازد. برای تصویر شماتیک، یک نمودار ساده با Alt: مقایسه منحنی پمپ و سیستم و محل تلاقی آن‌ها   ذکر می‌شود. این مبنا، پایه تصمیم بین سری و موازی بستن پمپ ها است و در ادامه، با عدد و نمودار عملی می‌بینید که چرا انتخاب درست، فراتر از شعار است.

 هد استاتیکی و افت فشار (L/D و ΣK)

هد استاتیکی، اختلاف تراز ورودی و خروجی است و مستقل از دبی تغییر می‌کند؛ اما افت‌ها تابع دبی‌اند. برای افت اصطکاکی از رابطه تقریبی hf = f·(L/D)·(V²/2g) و برای اتصالات از ΣK·(V²/2g) استفاده می‌کنیم. با افزایش دبی، V بالا می‌رود و افت‌ها به‌صورت غیرخطی رشد می‌کنند؛ نتیجه، جابه‌جایی نقطه عملکرد است. زبری، قطر، طول، زانویی و شیرها همگی مؤثرند. ترفند اجرایی: ابتدا هد استاتیک را جدا حساب کنید، سپس افت‌ها را به‌صورت تابع دبی برآورد کنید. مثال: اگر hs=12 m و در 30 m³/h افت مسیر 10 m است، کل هد ≈22 m می‌شود؛ در 40 m³/h ممکن است افت به 18 m برسد و کل هد ≈30 m. این تفاوت، قلب  هد استاتیکی و افت فشار   در سری و موازی بستن پمپ ها است.

چگونه منحنی سیستم را به‌صورت ساده ترسیم کنیم؟

1. داده‌های مسیر را جمع کنید: طول کل L، قطر داخلی D، جنس/زبری، تعداد و نوع فیتینگ‌ها.
2. سه دبی آزمون انتخاب کنید: کم، میانی، زیاد.
3. برای هر دبی، سرعت و سپس hf را با روابط L/D و ΣK محاسبه کنید و با hs جمع بزنید تا Hsystem به‌دست آید.
4. نقاط را روی محور H–Q علامت بزنید و منحنی سیستم را رسم کنید.



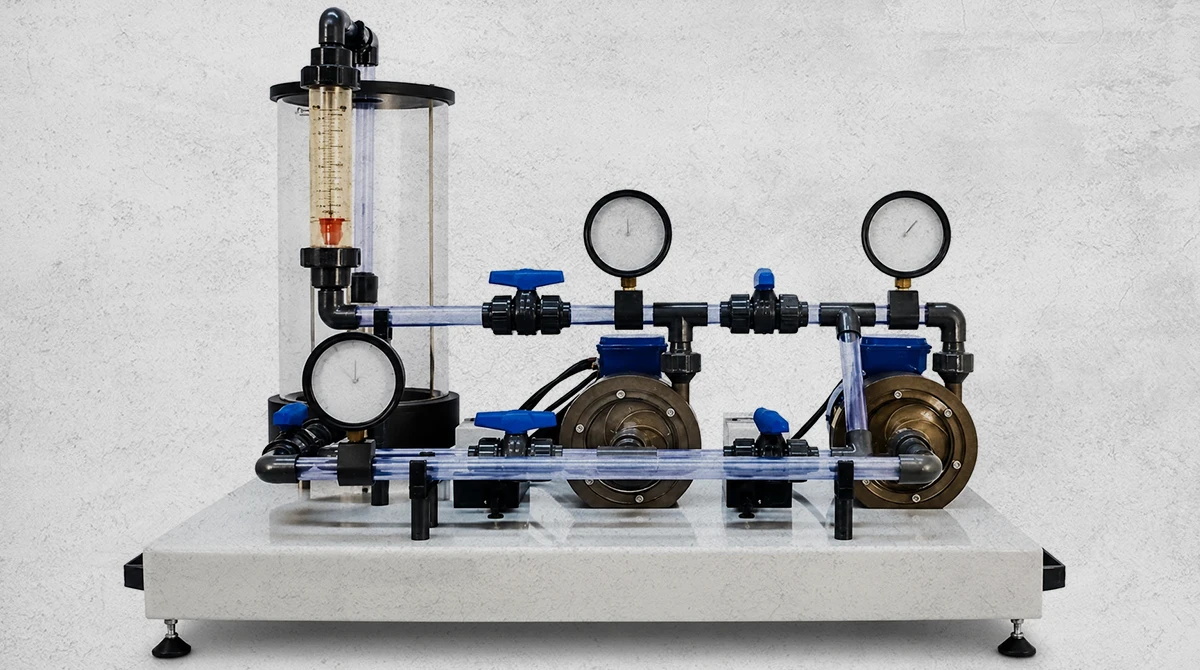

سری بستن پمپ‌ها: تعریف، کاربردها و محدودیت‌ها

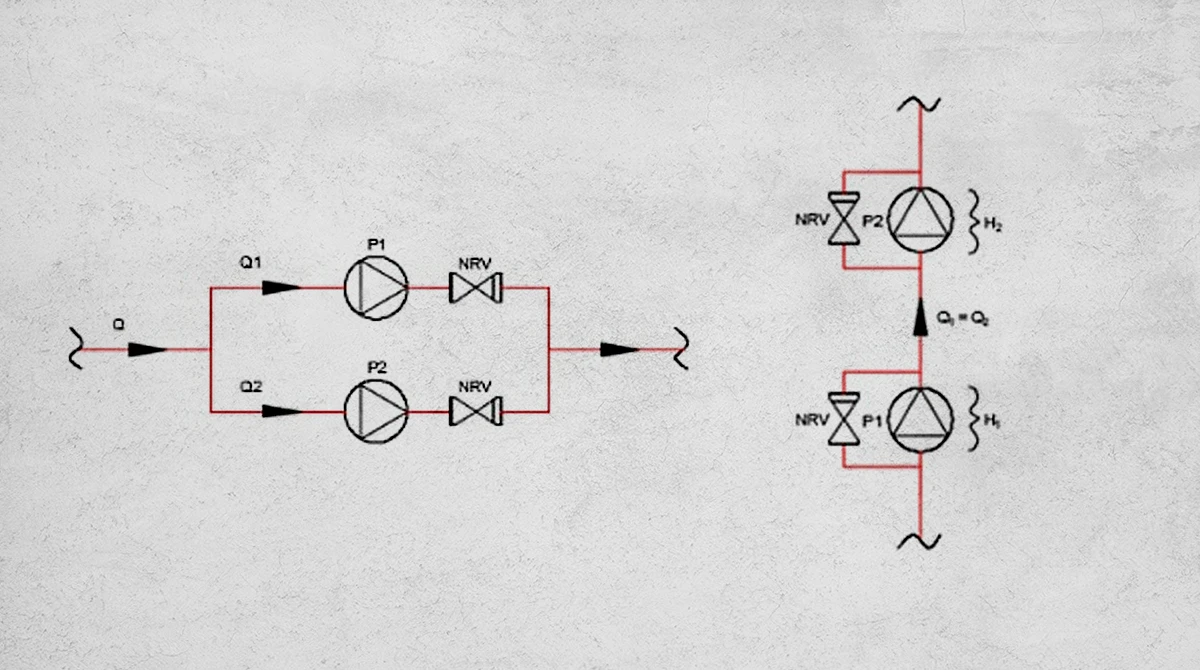

 در آرایش سری، خروجی پمپ اول به ورودی پمپ دوم می‌رود تا افزایش هد پمپ حاصل شود؛ برای اختلاف ارتفاع زیاد، خطوط طولانی یا فیلترهای پرفشار مناسب است. در ایده‌آل، هدها جمع می‌شوند، اما افت‌های مسیر و محدودیت‌های مکانیکی اجازه دو برابر شدن کامل را نمی‌دهند. باید فشار پوسته پمپ دوم، کلاس متریال و تحمل سیل مکانیکی بررسی شود. یک شماتیک ساده با Alt:  اتصال خروجی پمپ اول به ورودی پمپ دوم  پیشنهاد می‌شود. این بخش، پلی است به مزایا/معایب و محاسبه عددی.

مزایا و معایب بستن سری پمپ

در یک سامانه بلندمرتبه، آرایش سری با پمپ‌های استاندارد، دسترسی به هد بالا را فراهم می‌کند؛ ماژولار است و بهره‌برداری مرحله‌ای را ممکن می‌سازد. اما فشار پوسته افزایش می‌یابد، ریسک نشتی و نیاز به آب‌بندی و مراقبت سیل مکانیکی بیشتر می‌شود و NPSH پمپ اول باید دقیق مدیریت گردد. هزینه متریال مقاوم‌تر و آزمون فشار هیدرواستاتیک را در برآوردها لحاظ کنید. استفاده از سوپاپ اطمینان/لودریلیف متناسب با فشار طراحی توصیه می‌شود و انتخاب دور/توان الکتروموتور باید با فشار نهایی سازگار باشد. این جمع‌بندی، تصویر عملی  مزایا و معایب بستن سری پمپ   را ارائه می‌کند و جایگاه آن را در سری و موازی بستن پمپ ها نشان می‌دهد.

 نحوه محاسبه هد و دبی در پمپ‌های سری

قاعده پایه این است که در سری، هدها جمع می‌شوند و دبی نهایی از تلاقی منحنی تجمیعی با منحنی سیستم خوانده می‌شود. برای دو پمپ مشابه با H=30 m @ 20 m³/h، اتصال سری در شرایط مشابه حدود 60 m @ ~20 m³/h می‌دهد؛ البته مقدار دقیق، تابع منحنی سیستم است. برای تحلیل، منحنی‌های دو پمپ را عمودی Overlay کنید، سپس با منحنی سیستم قطع دهید. یک جمله هشدار: افت‌های اضافه، محدودیت‌های مکانیکی و NPSH را فراموش نکنید. اگر پمپ‌ها غیرمشابه‌اند، به بخش اتصال پمپ‌های متفاوت ارجاع دهید. این چارچوب، نحوه محاسبه هد و دبی در پمپ های سری را روشن و جایگاه آن را در سری و موازی بستن پمپ ها مشخص می‌کند.

 موازی بستن پمپ‌ها: تعریف، کاربردها و نکات کنترلی

در آرایش موازی، مکش پمپ‌ها از یک هدر مشترک انجام می‌شود و خروجی‌ها به یک کلکتور جمع می‌گردد تا دبی کل افزایش یابد. این چیدمان برای تاسیسات با الگوی مصرف متغیر، شبکه‌های آب شهری، آبیاری و بسیاری از فرآیندهای صنعتی کارآمد است؛ نمونه‌ای روشن از  کاربرد پمپ های موازی. هد معادل معمولاً نزدیک هد یک پمپ است و دبی معادل، جمع دبی‌ها در نقطه مشترک خواهد بود. برای اطمینان از تقسیم بار پایدار، روی هر شاخه چک‌والو بگذارید، هیدرولیک سیستم را بالانس کنید و از منطق Lead/Lag استفاده نمایید. به‌علاوه، اثر هد استاتیکی و افت فشار را بر نقطه کار فراموش نکنید؛ این مبانی، معیار انتخاب در سری و موازی بستن پمپ ها هستند.

کاربرد پمپ‌های موازی و تقسیم بار (Lead/Lag)

در بهره‌برداری هوشمند، یک پمپ Lead با VFD بار پایه را پوشش می‌دهد و پمپ Lag فقط هنگام پیک وارد مدار می‌شود. نتیجه چیست؟ راندمان بهتر در بارهای میانی، افزونگی عملیاتی و کاهش روشن/خاموش‌های فرساینده. برای پایداری، Setpoint فشار/دبی را دقیق تعیین کنید و Deadband منطقی بگذارید تا از هانتینگ جلوگیری شود. برنامهٔ چرخش اولویت (Lead/Lag Rotation) را دوره‌ای اجرا کنید تا ساعت کار پمپ‌ها متعادل گردد. ابزار دقیق مانند پرشرسوئیچ، فلو‌سوئیچ و ترانسمیتر فشار/دبی، دید لحظه‌ای از عملکرد می‌دهد. نمونهٔ میدانی: در شبکهٔ آب ساختمان، صبح و شب پیک اتفاق می‌افتد؛ Lead به‌تنهایی کافی نیست و Lag موقتاً اضافه می‌شود. این راهبرد، بهره‌گیری امن از سری و موازی بستن پمپ ها را تسهیل می‌کند.

مشکلات رایج در موازی بستن پمپ‌ها و راه‌حل‌ها

چالش‌ها معمولاً از تقسیم بار نابرابر، برگشت جریان، هانتینگ فشار/دبی و نوسان‌های کنترلی ناشی می‌شوند. راه‌حل‌ها: سلامت چک‌والو روی هر شاخه را تضمین کنید، شیب شتاب/کاهش سرعت VFD را تنظیم کنید، Deadband را معقول بگیرید، هدرها را هیدرولیکی بالانس کنید و قطر کلکتورها را متناسب انتخاب نمایید. یک هشدار جدی: در دبی‌های بالا و مکش مشترک کم‌قطر، ریسک کاویتاسیون افزایش می‌یابد. مانیتورینگ جریان و توان الکتروموتور می‌تواند نابرابری بار را زود آشکار کند. مثال رفع هانتینگ: با اصلاح پارامتر PID یا افزایش Ramp-time در VFD، نوسان فشار فروکش کرد. این بستهٔ اجرایی، بسیاری از مشکلات رایج در موازی بستن پمپ ها را مهار می‌کند و تصمیم بین سری و موازی بستن پمپ ها را مطمئن‌تر می‌سازد.

تفاوت سری و موازی چیست؟

در یک جمله: سری برای هد بالاتر و موازی برای دبی بالاتر طراحی می‌شود؛ اما نتیجه نهایی به منحنی سیستم و نقطهٔ کار وابسته است. فاصلهٔ ایده‌آل تا واقعیت را افت‌ها، محدودیت‌های مکانیکی و الزامات کنترل رقم می‌زنند. در سری، بررسی NPSH و فشار پوسته اهمیت ویژه دارد؛ در موازی، کنترل تقسیم بار و پایدارسازی حلقه ضروری است. پیام کلیدی: انتخاب، تابع نیاز فرایند، انرژی، فضا و افزونگی است. برای مخاطب عمومی می‌توان گفت: اگر باید آب را بالاتر ببرید، سری محتمل‌تر است؛ اگر باید  بیشتر   ببرید، موازی. برای جزئیات، به جدول مقایسه و بحث  تفاوت پمپ سری و موازی رجوع کنید؛ چارچوب تصمیم‌گیری ذیل سری و موازی بستن پمپ ها آمده است.

اتصال دو پمپ با توان/منحنی متفاوت (سری و موازی)

پیش از هر چیز، ریسک‌ها را بشناسید: اورلود پمپ قوی‌تر، برگشت جریان از شاخهٔ قوی به ضعیف و ناپایداری تقسیم بار. قاعدهٔ سازگاری این است که ناحیهٔ کار مشترک و همپوشانی فشار/دبی بررسی شود. در موازی، از ولو کنترل و چک‌والو بهره ببرید، Setpoint‌ها را هم‌سو کنید و با محدودیت جریان/توان در VFD از  کشیده‌شدن پمپ ضعیف‌تر جلوگیری نمایید؛ نمونهٔ اجرا،  اتصال دو پمپ با توان متفاوت به صورت موازی با بالانس دبی است. در سری، تحمل فشار پوستهٔ پمپ دوم و قیود مکانیکی را دقیق بسنجید. نتیجهٔ این تحلیل، انتخاب امن‌تر بین سری و موازی بستن پمپ ها خواهد بود.

چه زمانی پمپ‌ها را به‌صورت موازی ببندیم؟

سه معیار کلیدی: دامنهٔ تغییرپذیر دبی، نیاز به افزونگی و محدودیت‌های فضا/برق/هزینه. اگر بیشتر اوقات بار پایین است و گاهی پیک بالا دارید، موازی با Lead/Lag و VFD بهترین گزینه است. اگر باید فشار نسبتاً ثابت را در دبی‌های مختلف نگه دارید، موازی از نظر کنترلی مزیت دارد. هنگامی که محدودیت فشار پوسته یا دغدغهٔ NPSH وجود دارد، از سری پرهیز کنید و به موازی فکر کنید. نمونهٔ ملموس: مجتمع مسکونی با پیک صبح/شب.

یک هشدار: قطر مکش مشترک و شرایط NPSH را جدی بگیرید. این دستورالعمل پاسخ صریح به این پرسش است که  چه زمانی پمپ ها را به صورت موازی ببندیم   و انتخاب در سری و موازی بستن پمپ ها را ساده می‌کند.

 انرژی، کنترل و TCO

از منظر انرژی، سری در بارهای بالا مفید است اما ممکن است بخشی از زمان با راندمان پایین‌تر کار کند؛ اثر این چینش بر هزینه‌ها را ذیل  تاثیر بستن سری پمپ بر مصرف انرژی   تحلیل کنید. موازی با راهبرد Lead/Lag، روشن/خاموش‌های فرساینده را کم می‌کند و در بارهای جزئی بهینه‌تر است؛ این همان روح کاربرد پمپ های موازی در بهره‌برداری روزمره است. در تصمیم‌سازی، TCO را سه‌جزئی ببینید: سرمایه‌گذاری، انرژی و نگهداری. یک نمودار ذهنی ساده، هزینهٔ سالانهٔ سه سناریو (تک‌پمپ بزرگ، موازی Lead/Lag، سری) را مقایسه می‌کند؛ اعداد، پروژه‌محورند. دادهٔ واقعی دبی/فشار/توان را لاگ بگیرید تا جمع‌بندی در سری و موازی بستن پمپ ها دقیق شود.

چک‌لیست NPSH و کاویتاسیون

NPSHa (هد خالص مثبت مکش موجود) مقدار انرژی در دسترس در ورودی پمپ است و باید از NPSHr (هد خالص مثبت مکش مورد نیاز پمپ) بیشتر باشد. در آرایش سری، پمپ اول بحرانی‌تر است چون کمترین فشار مکش را می‌بیند.

برای پیشگیری این موارد را چک کنید:

• قطر مکش کافی
• سرعت خطی مجاز
• حداقل ارتفاع مثبت مکش یا کاهش مکش منفی
•  کنترل دمای سیال
• حذف تلاطم و هواگیری کامل

 علائم کاویتاسیون شامل: صدا، لرزش و افت راندمان است؛ اقدام سریع: کاهش دبی، افتادن سرعت چرخش با VFD، افزایش قطر مکش یا کوتاه‌کردن مسیر، و بررسی انسداد Strainer. حاشیهٔ ایمنی را کیفی پیشنهاد کنید: ۰٫۵ تا ۱ متر بالاتر از NPSHr در نقطهٔ طراحی. همواره به تغییر نقطه عملکرد پمپ با جابه‌جایی منحنی سیستم توجه کنید؛ افزایش دبی یا تغییر مسیر، فشار مکش را کاهش می‌دهد و ریسک را بالا می‌برد. این چک‌لیست، مرجع اجرایی شما در سری و موازی بستن پمپ ها است.

 اجرای میدانی و راه‌اندازی

برای پایپینگ، قطر مناسب انتخاب کنید، زانویی‌ها را کم کنید و پیش/پسِ پمپ مسیر مستقیم کافی بگذارید. محل‌گذاری ولوهای ایزولاسیون، چک‌والو، شیر تخلیه هوا و درین را از ابتدا مشخص کنید. ابزار دقیق لازم را نصب کنید: پرشرسوئیچ، فلو‌سوئیچ و ترانسمیتر فشار/دبی. راه‌اندازی مرحله‌ای باشد: هواگیری، نشتی‌یابی، تست عملکرد در چند نقطهٔ دبی و ثبت مقادیر. چک‌لیست تحویل‌گیری شامل لرزش/صدا، دمای یاتاقان، و تراز بودن محور است. نصب روی شاسی تراز و استفاده از اتصالات انعطاف‌پذیر، تنش را می‌کاهد. این روتین، کیفیت بهره‌برداری از سری و موازی بستن پمپ ها را تضمین می‌کند.

ایمنی و دوام تجهیز

حداکثر فشار مجاز کیسینگ را از پلاک یا کاتالوگ بخوانید و نسبت به خطر Overpressure هشدار بدهید. Mechanical Seal و الاستومرها را متناسب با فشار/دما/سیال انتخاب کنید. برای مهار ضربه قوچ از Air-Chamber یا Surge Arrestor و شیرهای بسته‌شوندهٔ کند بهره بگیرید. سناریوهای ایزولاسیون و بای‌پس برای سرویس/تعمیر در نظر بگیرید تا توقف کوتاه بماند. از کارکرد خشک جلوگیری کنید، دمای یاتاقان و تراز محور را دوره‌ای چک نمایید و برنامهٔ گریس‌کاری منظم داشته باشید. این قواعد ایمنی‌محور، طول عمر سامانه‌های سری و موازی بستن پمپ ها را بلندتر و ریسک‌های عملیاتی را کم‌تر می‌کند.

 راهنمای کامل سری و موازی کردن پمپ‌های آب

اگر به هد زیاد نیاز دارید و فشار پوسته قابل‌تحمل است → سری را بررسی کنید؛ اگر دامنهٔ دبی متغیر است یا افزونگی می‌خواهید → موازی را در اولویت بگذارید؛ اگر محدودیت فضا/برق دارید → مقایسهٔ TCO و بهره‌برداری را ملاک قرار دهید. جمع‌بندی: انتخاب به منحنی سیستم، قیود مکانیکی و اهداف انرژی وابسته است و بدون دادهٔ واقعی نهایی نیست. مثال‌های عددی صرفاً آموزشی‌اند. برای تصمیم میدانی، از چک‌لیست  چه زمانی پمپ ها را به صورت موازی ببندیم   کمک بگیرید و اثر تاثیر بستن سری پمپ بر مصرف انرژی را در سناریوهای مختلف بسنجید. در نهایت، مقایسهٔ H–Q پمپ‌ها و منحنی سیستم را کنار دستورالعمل‌های سازنده قرار دهید؛ این هستهٔ  سری و موازی بستن پمپ ها است.



جمع بندی

اگر میان سری و موازی مردد هستید یا تطبیق پمپ با مسیر شما پیچیده شده، تیم ما کنار شماست. در پایان همین صفحه، فرم درخواست را با نام، شماره تماس و شرح نیازتان پر کنید تا در ساعات کاری (۸ تا ۱۷) کارشناسان با شما تماس بگیرند و مشاورهٔ رایگان ارائه دهند. هدف ما این است که با تحلیل دادهٔ واقعی، انتخابی مطمئن و اقتصادی داشته باشید؛ چه در فاز طراحی، چه در عیب‌یابی. برای خرید، به‌روزرسانی یا بهینه‌سازی سری و موازی بستن پمپ ها، همین حالا اقدام کنید تا مسیر تصمیم‌گیری کوتاه و دقیق شود.



سوالات متداول سری و موازی بستن پمپ‌ها

1.  آیا همیشه سری برای هد و موازی برای دبی است؟
   نه؛ نقطهٔ کار به منحنی سیستم وابسته است و سری و موازی بستن پمپ ها را باید با آن تطبیق داد.
2.  چرا دبی در موازی دقیقاً دو برابر نمی‌شود؟
   به‌دلیل افت‌ها و برهم‌کنش منحنی‌ها، خروجی سری و موازی بستن پمپ ها ایده‌آل نیست.
3. آیا نصب چک‌والو الزامی است؟
   بله؛ برای جلوگیری از برگشت جریان در سری و موازی بستن پمپ ها حیاتی است.
4. چه زمانی Lead/Lag مفید است؟
   وقتی بار متغیر است؛ این راهبرد بهره‌وری سری و موازی بستن پمپ ها را بالا می‌برد.
