سربندی موتور سه فاز فرآیندی است که نحوه اتصال سیم‌پیچ‌های موتور به شبکه برق را تعیین می‌کند. این کار مشخص می‌کند موتور چگونه کار کند، چقدر نیرو تولید کند و آیا ایمن است یا خیر. انتخاب درست سربندی، از سوختن موتور جلوگیری کرده و عملکرد آن را بهینه می‌کند. چه بخواهید پمپی را راه‌اندازی کنید یا ماشینی صنعتی را به حرکت درآورید، دانستن این موضوع ضروری است. این راهنما برای همه، از کاربران خانگی تا متخصصان، طراحی شده است. با ما همراه شوید تا با روش‌های ستاره، مثلث و اتصال با اینورتر آشنا شوید و بهترین انتخاب را داشته باشید. ادامه مقاله را بخوانید!
چرا سربندی موتور سه فاز اهمیت دارد؟
سربندی موتور سه فاز نقشی حیاتی در راه‌اندازی ایمن و بهینه آن دارد. آیا اتصال اشتباه می‌تواند باعث سوختن موتور شود؟ بله، سربندی نادرست ممکن است به افزایش مصرف برق، کاهش عمر موتور یا حتی خرابی کامل منجر شود. انتخاب درست سربندی، جریان و گشتاور را تنظیم کرده و ایمنی سیستم را تضمین می‌کند. این موضوع نه‌تنها برای متخصصان، بلکه برای کاربران عمومی که از درایو برای کنترل موتور استفاده می‌کنند، کاربردی است.
سربندی موتور سه فاز چیست؟
سربندی موتور سه فاز به نحوه اتصال سر و ته سیم‌پیچ‌های موتور به شبکه برق اشاره دارد. این اتصال روی ولتاژ، جریان و گشتاور موتور تأثیر می‌گذارد. برخلاف سیم‌پیچی که به ساختار داخلی موتور مربوط است، سربندی درباره چگونگی اتصال خارجی است. برای مثال، در راه‌اندازی پمپ آب یک ساختمان، سربندی درست باعث عملکرد نرم و ایمن می‌شود. آموزش سربندی موتور سه فاز به شما کمک می‌کند تا نحوه سیم‌بندی موتور را به‌درستی انجام دهید. در آتور صنعت، الکتروموتور معمولی با طراحی ساده و قابل‌اعتماد عرضه می‌شود. در ادامه، روش‌های مختلف سربندی را بررسی خواهیم کرد.
چه زمانی باید سربندی را بررسی یا تغییر دهیم؟
سربندی موتور سه فاز باید در شرایط خاصی بررسی یا تغییر کند. هنگام نصب موتور در شبکه‌ای با ولتاژ متفاوت (مثل ۲۲۰ یا ۳۸۰ ولت)، استفاده از اینورتر، یا مشاهده علائمی مثل صدای غیرعادی یا گرمای بیش‌ازحد، بازبینی ضروری است. برای مثال، در یک پروژه صنعتی، تغییر سربندی موتور ۳۸۰ ولت به ستاره-مثلث با اینورتر، عملکرد را بهبود داد. در صورت بی‌توجهی، ممکن است موتور آسیب ببیند. برای اطلاعات بیشتر درباره مشکلات موتور، مقاله تشخیص سوختگی سیم پیچ موتور سه فاز را مطالعه کنید. در ادامه، روش‌های اتصال را دقیق‌تر بررسی می‌کنیم.
آشنایی با اجزای ترمینال موتور سه فاز

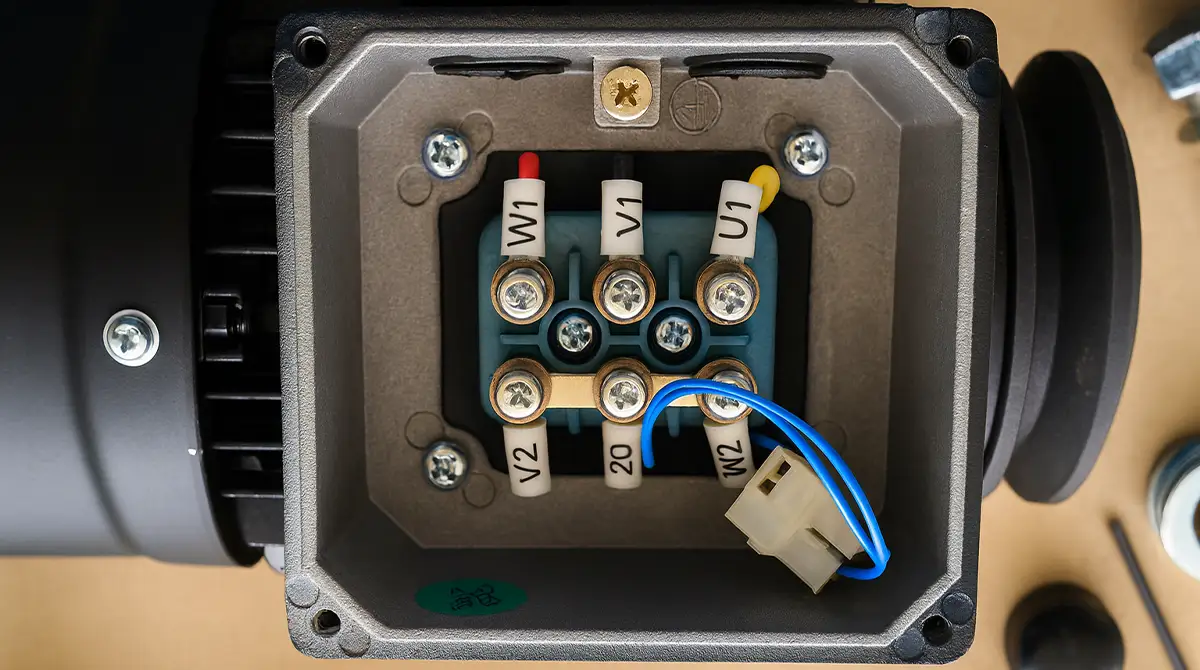

ترمینال موتور سه فاز، جایی است که سیم‌پیچ‌ها به شبکه برق وصل می‌شوند. هر سیم‌پیچ با کدهایی مثل U1/U2، V1/V2 و W1/W2 نام‌گذاری شده است؛ U، V و W نشان‌دهنده فازها و ۱ و ۲ به ترتیب سر و ته سیم‌پیچ هستند. ترتیب اتصال این کدها نوع سربندی (ستاره یا مثلث) را تعیین می‌کند. برای درک بهتر، به تصویر شماتیک تخته‌کلم مراجعه کنید. آموزش سربندی موتور سه فاز با اینورتر نیز به همین اصول وابسته است. با دقت در این بخش، سربندی ایمن‌تری خواهید داشت. در ادامه، روش‌های مختلف سربندی را معرفی می‌کنیم.
معرفی انواع روش‌های سربندی موتور سه فاز
سربندی موتور سه فاز شامل سه روش اصلی است: ستاره، مثلث و ستاره-مثلث. اتصال ستاره برای بارهای سبک و کاهش جریان مناسب است. اتصال مثلث برای بارهای سنگین و گشتاور بالا کاربرد دارد. روش ترکیبی ستاره-مثلث در موتورهای بزرگ برای راه‌اندازی نرم استفاده می‌شود. نحوه سیم‌بندی موتور با درایو فرکانس متغیر نیز به نوع سربندی بستگی دارد. انتخاب درست سربندی، عملکرد موتور را بهینه می‌کند. برای تصمیم‌گیری بهتر، می‌توانید از فلوچارت ساده‌ای که در ادامه می‌آید، استفاده کنید. در بخش‌های بعدی، با روش‌های ستاره و مثلث به‌صورت عملی آشنا خواهید شد.
اتصال ستاره (Star Connection)

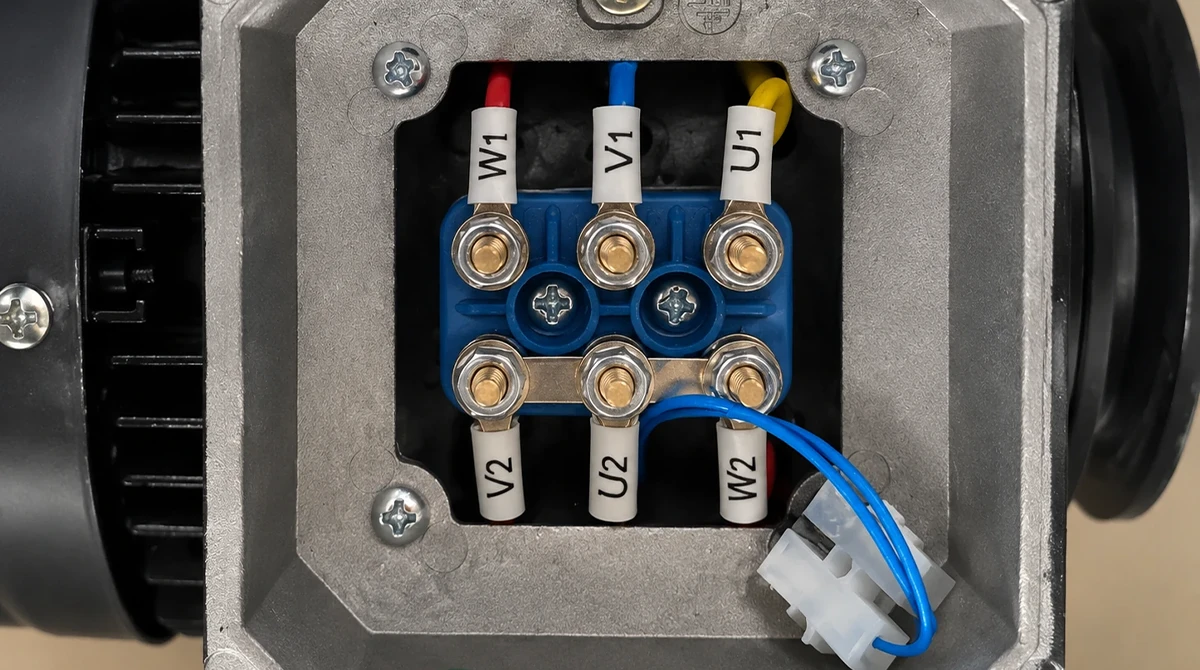

اتصال ستاره در سربندی موتور سه فاز، سرهای سیم‌پیچ‌ها (U1، V1، W1) را به فازهای شبکه و ته‌ها (U2، V2، W2) را به هم متصل می‌کند. این روش جریان راه‌اندازی را کاهش داده و برای بارهای سبک مثل پمپ‌ها مناسب است. برای درک بهتر، به نمودار شماتیک اتصال ستاره مراجعه کنید. این روش در شبکه‌های ۳۸۰ ولت و هنگام استفاده از درایو بسیار کاربردی است. جدول سربندی موتور ۳۸۰ ولت به شما کمک می‌کند تا تنظیمات را دقیق انجام دهید. سربندی موتور سه فاز با اینورتر نیز اغلب با این روش انجام می‌شود. در ادامه، نحوه اجرای آن را توضیح می‌دهیم.
نحوه اجرای اتصال ستاره
برای اجرای اتصال ستاره در سربندی موتور سه فاز، مراحل زیر را دنبال کنید.
- مرحله اول: کدهای ترمینال (U1/U2، V1/V2، W1/W2) را شناسایی کنید.
- مرحله دوم: ته‌های سیم‌پیچ (U2، V2، W2) را با پل به هم وصل کنید.

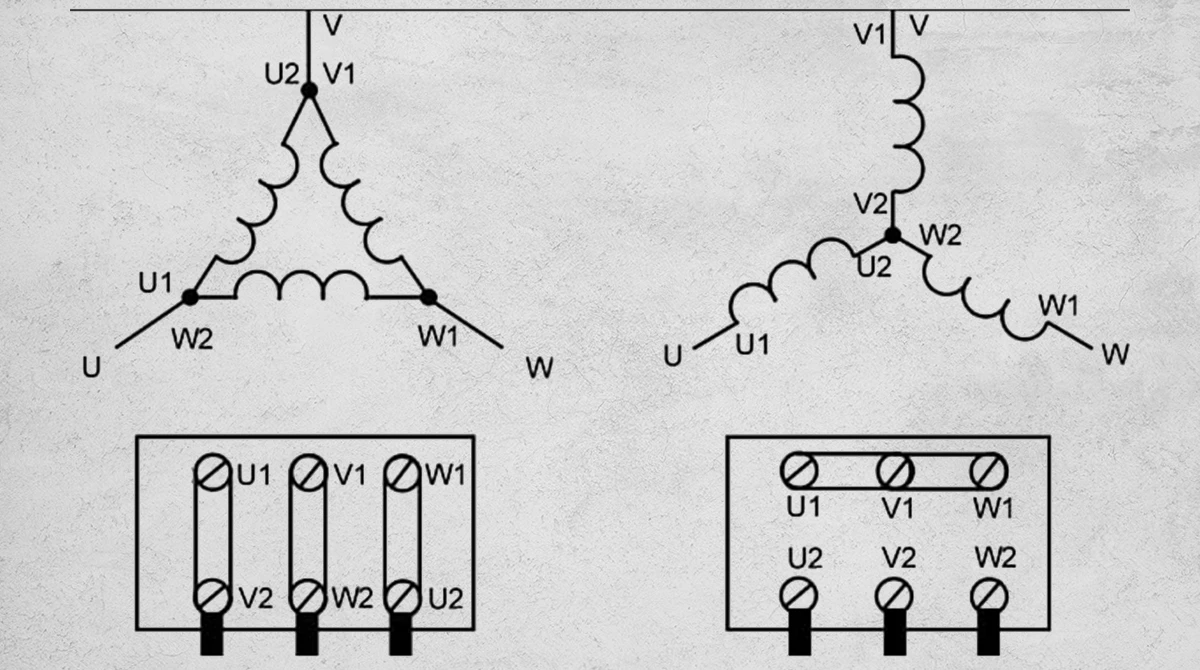

- مرحله سوم: سرهای سیم‌پیچ (U1، V1، W1) را به فازهای شبکه (R، S، T) متصل کنید. برای وضوح، به تصویر شماتیک مراجعه کنید.
- تست نهایی: اتصالات را بررسی کنید تا ترتیب فازها درست باشد. دقت در ترتیب سیم‌ها از خطاها جلوگیری می‌کند.
با این راهنما، حتی بدون تخصص بالا، می‌توانید اتصال را انجام دهید.
مزایا و محدودیت‌های این روش
اتصال ستاره در سربندی موتور سه فاز مزایای متعددی دارد. این روش جریان راه‌اندازی را کاهش می‌دهد، برای بارهای ثابت مثل فن‌ها مناسب است و در شبکه‌های ۳۸۰ ولت ایمن‌تر عمل می‌کند. اما محدودیت‌هایی هم دارد؛ گشتاور تولیدی کمتر از اتصال مثلث است و برای بارهای سنگین مناسب نیست.
- مزایا: جریان کم، ایمنی بالا، راه‌اندازی نرم.
- محدودیت‌ها: گشتاور پایین، نامناسب برای بارهای لحظه‌ای.
انتخاب این روش به شرایط پروژه بستگی دارد. برای درک بهتر تفاوت‌ها، در بخش بعدی اتصال مثلث را بررسی می‌کنیم تا بتوانید بهترین تصمیم را بگیرید.
موارد کاربردی اتصال ستاره
اتصال ستاره در سربندی موتور سه فاز برای کاربردهای مختلفی مناسب است. معمولاً در سیستم‌هایی مثل فن‌های صنعتی، پمپ‌های کوچک و نوار نقاله‌ها استفاده می‌شود. در موتورهای کنترل‌شده با اینورتر، این روش به دلیل جریان کم، بسیار رایج است. برای مثال، در یک کارخانه، پمپ آب با اتصال ستاره عملکردی پایدار و کم‌مصرف داشت. در موتورهای چندسرعته، ستاره اغلب به‌عنوان اتصال اولیه استفاده می‌شود. کاربرد سربندی ستاره در صنعت به دلیل ایمنی و کارایی بالاست. این ویژگی‌ها باعث می‌شود موتور شما عمر طولانی‌تری داشته باشد. برای اطلاعات بیشتر، به مزایای فنی این روش توجه کنید.
اتصال مثلث (Delta Connection)
اتصال مثلث در سربندی موتور سه فاز، سر یک سیم‌پیچ (مثل U1) را به ته سیم‌پیچ بعدی (W2) وصل می‌کند و سه نقطه آزاد به شبکه برق متصل می‌شوند. این روش توان و گشتاور بالاتری تولید کرده و برای بارهای سنگین مثل کمپرسورها مناسب است. برای وضوح، به نمودار شماتیک اتصال مثلث مراجعه کنید. سربندی موتور با اینورتر نیز می‌تواند از این روش بهره ببرد، اما نیاز به تنظیمات دقیق دارد. اتصال مثلث در الکتروموتور، کارایی را در پروژه‌های سنگین افزایش می‌دهد. در ادامه، نحوه اجرای این اتصال را به‌صورت گام‌به‌گام توضیح می‌دهیم.
نحوه اجرای اتصال مثلث
برای اجرای اتصال مثلث در سربندی موتور سه فاز، این مراحل را دنبال کنید.
- مرحله اول: کدهای ترمینال (U1/U2، V1/V2، W1/W2) را شناسایی کنید.
- مرحله دوم: سر یک سیم‌پیچ را به ته سیم‌پیچ بعدی وصل کنید (U1 به W2، V1 به U2، W1 به V2).
- مرحله سوم: سه نقطه آزاد را به فازهای شبکه (R، S، T) متصل کنید. به تصویر تخته‌کلم مراجعه کنید.
- تست نهایی: توالی فازها را بررسی کنید تا مدار بسته درست باشد.
نحوه سیم‌بندی موتور با درایو فرکانس متغیر نیز مشابه است. با دقت، این اتصال را به‌راحتی انجام خواهید داد.
مزایا و محدودیت‌های این روش
اتصال مثلث در سربندی موتور سه فاز گشتاور و توان بالایی تولید می‌کند و برای بارهای سنگین مثل جرثقیل‌ها مناسب است. این روش خروجی قوی‌تری ارائه می‌دهد و در اتصال ستاره-مثلث موتور با اینورتر کاربرد دارد. اما جریان راه‌اندازی بالاست و نیاز به محافظ‌های قوی‌تر دارد. همچنین، ممکن است موتور گرم‌تر شود.
- مزایا: گشتاور بالا، توان زیاد، مناسب برای بارهای لحظه‌ای.
- محدودیت‌ها: جریان بالا، نیاز به تجهیزات محافظ.
انتخاب این روش به تحلیل دقیق بار پروژه بستگی دارد. در بخش بعدی، با مقایسه این روش با ستاره، انتخاب مناسب‌تری خواهید داشت.
موارد کاربردی اتصال مثلث
اتصال مثلث در سربندی موتور سه فاز برای کاربردهایی با نیاز به گشتاور بالا توصیه می‌شود. این روش در کمپرسورها، جرثقیل‌ها، بالابرها و ماشین‌آلاتی مثل دستگاه‌های سنگ‌بری که به نیروی لحظه‌ای قوی نیاز دارند، بسیار کاربردی است. برای مثال، در یک کارگاه سنگ‌بری، اتصال مثلث عملکرد قدرتمند و پایداری را تضمین کرد. در برخی سیستم‌ها، موتور ابتدا با ستاره راه‌اندازی شده و سپس به مثلث سوئیچ می‌کند تا شوک اولیه کاهش یابد. کاربرد سربندی مثلث در صنعت به دلیل توان بالا برجسته است. این روش برای بارهای لحظه‌ای ایده‌آل است و کارایی موتور را در پروژه‌های سنگین افزایش می‌دهد.
مقایسه اتصال ستاره و مثلث
برای انتخاب بهترین روش سربندی، مقایسه اتصال ستاره و مثلث ضروری است. این مقایسه به شما کمک می‌کند تا بر اساس نیاز پروژه تصمیم آگاهانه‌ای بگیرید. جدول زیر جنبه‌های مختلف را بررسی می‌کند:
| معیار | ستاره | مثلث |
| ولتاژ | بالاتر (مثل ۳۸۰ ولت) | پایین‌تر (مثل ۲۲۰ ولت) |
| جریان | کمتر، ایمن‌تر | بیشتر، نیاز به محافظ قوی |
| گشتاور | پایین‌تر | بالاتر، مناسب بار سنگین |
| مصرف انرژی | بهینه‌تر | بیشتر |
| پیچیدگی نصب | ساده‌تر | کمی پیچیده‌تر |
| ایمنی | بالاتر | کمتر |
| کاربرد | پمپ، فن | کمپرسور، جرثقیل |
مقایسه سربندی ستاره مستقیم با ستاره-مثلث و اتصال ستاره-مثلث موتور با اینورتر به شرایط پروژه بستگی دارد. برای انتخاب دقیق، با کارشناسان آتور صنعت مشورت کنید.
چطور اتصال فعلی موتور را تشخیص دهیم؟
تشخیص نوع سربندی موتور سه فاز برای عملکرد صحیح آن ضروری است. در اغلب موتورهای رایج، می‌توانید با سه مرحله ساده نوع اتصال را شناسایی کنید:
- بررسی پلاک موتور: پلاک نشان می‌دهد موتور برای ستاره (Y) یا مثلث (Δ) تنظیم شده است.

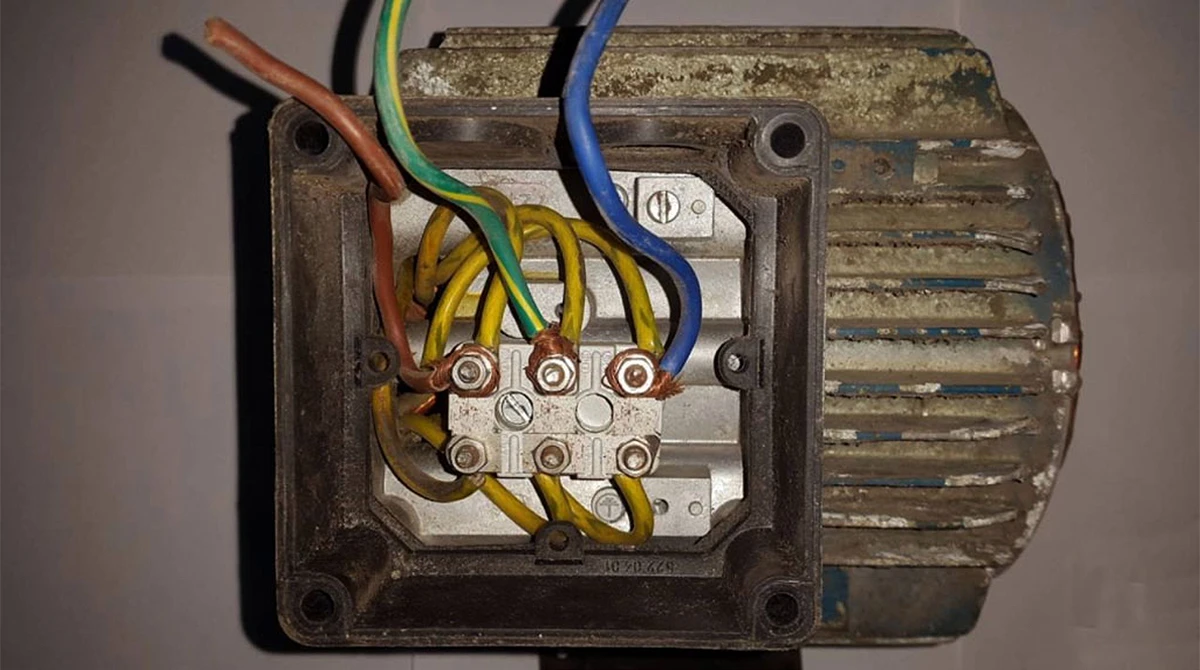

- مشاهده تخته‌کلم: اگر ترمینال‌ها به‌صورت مثلثی بسته شده‌اند، اتصال مثلث است؛ اگر ته‌ها به هم متصل‌اند، ستاره است.
- تست با مولتی‌متر: اتصالات را بررسی کنید.
برای وضوح، به تصویر نمونه پلاک موتور مراجعه کنید. روش بررسی سربندی به شما اطمینان می‌دهد که موتور درست کار می‌کند. با این دانش، تصمیم‌گیری بهتری خواهید داشت.
مفهوم تغییر سربندی ستاره به مثلث و بالعکس
تغییر سربندی موتور سه فاز زمانی لازم است که ولتاژ شبکه تغییر کند یا بخواهید عملکرد موتور را بهینه کنید. برای مثال، در یک کارخانه، موتور ابتدا با ستاره راه‌اندازی شد تا جریان کمتری کشیده شود، سپس به مثلث سوئیچ کرد تا گشتاور بالاتری تولید کند. این تبدیل اتصال، راه‌اندازی نرم را تضمین می‌کند. اما اشتباه در برنامه‌ریزی سربندی ممکن است به موتور یا درایو آسیب بزند. مقایسه سربندی ستاره مستقیم با ستاره-مثلث نشان می‌دهد هر روش کاربرد خاص خود را دارد. برای اطلاعات بیشتر، بخش سربندی با اینورتر را مطالعه کنید تا با روش‌های جدیدتر آشنا شوید.
سربندی موتور سه فاز با اینورتر (درایو فرکانس متغیر)
سربندی موتور سه فاز با اینورتر (VFD) تفاوت‌هایی با اتصال مستقیم دارد. اتصال ستاره اغلب به دلیل جریان کمتر ترجیح داده می‌شود، اما نوع بار و توان موتور نیز تعیین‌کننده است. برای مثال، برندهایی مثل ABB توصیه می‌کنند سربندی را با تنظیمات درایو (مثل فرکانس پایه) تطبیق دهید. نحوه سیم‌بندی موتور با درایو فرکانس متغیر نیاز به دقت در انتخاب کابل و ترمینال دارد. سربندی موتور سه فاز با اینورتر عملکرد را بهینه کرده و مصرف انرژی را کاهش می‌دهد. برای اجرای صحیح، به جدول ستاره-مثلث مراجعه کنید و بخش بعدی (آموزش مرحله‌به‌مرحله) را مطالعه کنید.
آموزش مرحله‌به‌مرحله سیم‌بندی موتور برای درایو
برای اتصال موتور به اینورتر، آموزش مرحله‌به‌مرحله سربندی موتور به اینورتر را دنبال کنید:
- بررسی ترمینال: نوع سربندی (ستاره یا مثلث) را از پلاک موتور تأیید کنید.
- آماده‌سازی کابل‌ها: از کابل‌های استاندارد با عایق مناسب استفاده کنید.
- تنظیم درایو: فرکانس پایه و ولتاژ ورودی را بر اساس پلاک تنظیم کنید.
- اتصال سیم‌ها: سرهای سیم‌پیچ (U1، V1، W1) را به خروجی درایو وصل کنید.
ابزارهایی مثل پیچ‌گوشتی عایق‌دار ضروری است. آموزش سربندی موتور سه فاز با این روش، عملکرد ایمن را تضمین می‌کند. تست نهایی را تنها پس از اطمینان از اتصالات انجام دهید.
تست عایق قبل از اتصال به اینورتر
تست عایق قبل از سیم‌بندی موتور به اینورتر برای جلوگیری از آسیب به درایو حیاتی است. با استفاده از مگر یا مولتی‌متر، مقاومت عایق سیم‌پیچ‌ها را بررسی کنید. مقاومت باید حداقل ۱ مگااهم باشد. مراحل:
- برق را قطع کنید.
- مگر را به سیم‌پیچ و بدنه متصل کنید.
- نتیجه را بررسی کنید.
در غیر این صورت، ممکن است درایو بسوزد. برای تصویر دیاگرام تست، به منابع استاندارد مراجعه کنید. سربندی موتور سه فاز تنها پس از تست موفق مجاز است. اگر نتیجه تست نامناسب بود، از اتصال به اینورتر خودداری کنید.
راه‌اندازی موتور سه فاز با سربندی صحیح
پس از سربندی موتور سه فاز، مراحل نهایی راه‌اندازی را انجام دهید. ابتدا اتصالات را برای سفت بودن بررسی کنید. در راه‌اندازی مستقیم، مشخصات موتور را با شبکه (مثل ۳۸۰ ولت) تطبیق دهید. در حالت درایو، تنظیم جهت چرخش و فرکانس را کنترل کنید. الکتروموتور معمولی آتور صنعت با سربندی درست، عملکردی پایدار دارد. اگر صدای غیرعادی شنیدید یا دما افزایش یافت، سیستم را خاموش کنید. راه‌اندازی اولیه موتور با دقت، ایمنی را تضمین می‌کند. اگر همه مراحل را دقیق اجرا کرده‌اید، حالا موتور آماده بهره‌برداری است. با این روش، کارایی سیستم شما به حداکثر می‌رسد.
نکات ایمنی مهم در زمان سربندی موتور
ایمنی در سربندی موتور سه فاز حیاتی است. قبل از شروع، برق را کاملاً قطع کنید. از ابزارهای عایق‌دار و دستکش ایمنی استفاده کنید. محیط کار باید خشک باشد. تست عدم اتصال بدنه با مولتی‌متر ضروری است. برای مثال، در استانداردهای برق صنعتی، قطع برق قبل از تماس با ترمینال الزامی است. نکات ایمنی در سیم‌بندی موتور از آسیب به شما و تجهیزات جلوگیری می‌کند. اقدامات قبل از سربندی، مثل بررسی محیط، خطرات را کاهش می‌دهد. با رعایت این موارد، سربندی بدون خطر خواهید داشت و موتور شما با اطمینان کار خواهد کرد.
چک‌لیست اجرای سربندی استاندارد
چک‌لیست سربندی موتور سه فاز از خطاها جلوگیری می‌کند. قبل از شروع، این مراحل را بررسی کنید:
- پلاک موتور را برای ولتاژ و نوع اتصال بخوانید.
- سربندی فعلی (ستاره یا مثلث) را شناسایی کنید.
- تست عایق را با مگر انجام دهید.
- روش مناسب (ستاره/مثلث) را بر اساس بار انتخاب کنید.
- ابزارهای عایق‌دار و کابل‌های استاندارد آماده کنید.
- اتصالات را با رعایت ترتیب فازها انجام دهید.
- عملکرد موتور را تست کنید.
حتماً قبل از شروع، محیط را ایمن کنید. این چک‌لیست سربندی استاندارد، دقت و ایمنی را تضمین می‌کند و از خرابی‌های پرهزینه جلوگیری خواهد کرد.
راهنمای خواندن پلاک موتور برای انتخاب نوع سربندی
پلاک موتور اطلاعات کلیدی برای سربندی موتور سه فاز ارائه می‌دهد. ولتاژ (مثل ۲۲۰/۳۸۰ ولت)، فرکانس و نوع اتصال (ستاره: Y یا مثلث: Δ) روی پلاک مشخص است. برای مثال، موتور ۲۲۰/۳۸۰ ولت در حالت ستاره برای ۳۸۰ ولت و در مثلث برای ۲۲۰ ولت مناسب است. تشخیص سربندی از روی پلاک به شما کمک می‌کند تا اتصال درست را انتخاب کنید. به تصویر نمونه پلاک مراجعه کنید. عدم تطبیق سربندی با پلاک می‌تواند موتور را بسوزاند. با این راهنما، انتخاب درستی برای راه‌اندازی ایمن خواهید داشت.
سربندی موتورهای خاص (دالاندر، چندسرعته و … )
سربندی موتور سه فاز در موتورهای خاص مثل دالاندر یا چندسرعته متفاوت است. موتور دالاندر برای دو سرعت طراحی شده و نیاز به سربندی خاص دارد. موتورهای چندسرعته نیز چندین سیم‌پیچ دارند که اتصال آن‌ها پیچیده‌تر است. استفاده از روش‌های معمول ستاره یا مثلث در این موتورها ممکن است نادرست باشد. برای مثال، سربندی موتور دالاندر باید با نقشه برند سازگار باشد. برای اطمینان، از دستورالعمل‌های سازنده یا مشاوره تخصصی استفاده کنید. سیم‌بندی خاص این موتورها دقت بالایی نیاز دارد. برای اطلاعات بیشتر، بخش استانداردهای بین‌المللی را مطالعه کنید.
استانداردهای بین‌المللی مرتبط با سربندی موتور سه فاز
رعایت استانداردهای بین‌المللی در سربندی موتور سه فاز اعتبار و ایمنی را تضمین می‌کند. استاندارد IEC 60034-1 مشخصات موتورها و سربندی را تعریف می‌کند. NEMA نیز دستورالعمل‌هایی برای اتصالات ارائه می‌دهد. برندهایی مثل ABB و Siemens توصیه‌های مشابهی دارند.
- IEC 60034-1: استاندارد عملکرد و سربندی موتور.
- NEMA: راهنمای اتصالات ایمن.
مقررات سیم‌بندی موتور سه فاز خطاها را کاهش می‌دهد. استاندارد IEC سربندی موتور به شما کمک می‌کند تا با اطمینان کار کنید. همیشه با استانداردهای به‌روز پیش بروید تا از عملکرد ایمن و بهینه موتور مطمئن شوید.
تفاوت سربندی موتورهای ۲۲۰ ولت و ۳۸۰ ولت
انتخاب سربندی موتور سه فاز بر اساس ولتاژ اسمی شبکه حیاتی است. موتورهای ۲۲۰/۳۸۰ ولت در حالت ستاره برای ۳۸۰ ولت و در مثلث برای ۲۲۰ ولت کار می‌کنند. برای مثال، در شبکه ۳۸۰ ولت، اتصال ستاره ولتاژ هر فاز را به ۲۲۰ ولت کاهش می‌دهد، اما جریان کمتر است. در مقابل، اتصال مثلث در ۲۲۰ ولت توان بالاتری تولید می‌کند. جدول سربندی موتور ۳۸۰ ولت این تفاوت‌ها را نشان می‌دهد:
| ولتاژ شبکه | اتصال | ولتاژ فاز | کاربرد |
| ۳۸۰ ولت | ستاره | ۲۲۰ ولت | بار سبک، ایمنی بالا |
| ۲۲۰ ولت | مثلث | ۲۲۰ ولت | بار سنگین، گشتاور بالا |
انتخاب اشتباه ممکن است موتور را بسوزاند. برای تصمیم‌گیری درست، به پلاک موتور توجه کنید. موتور با ولتاژ ترکیبی نیاز به دقت در سربندی دارد.
اشتباهات رایج در سربندی موتور
اشتباهات در سربندی موتور سه فاز می‌تواند پرهزینه باشد. خطاهای رایج شامل:
- شناسایی نادرست سر و ته سیم‌پیچ (U1/U2).
- اشتباه در ترتیب فازها، که باعث چرخش معکوس می‌شود.
- اتصال نادرست به درایو.
- نادیده گرفتن تست عایق.
برای مثال، در یک کارگاه، اتصال نادرست مثلث باعث سوختن موتور شد. خطای سربندی موتور سه فاز با چک‌لیست قابل پیشگیری است. اشتباه در اتصال ستاره-مثلث نیز رایج است. برای اطلاعات بیشتر، مقاله عیب‌یابی الکتروموتور تکفاز و سه‌فاز؛ علت خرابی و راه حل را مطالعه کنید. با رعایت چک‌لیست، از این خطاها جلوگیری کنید.
جمع بندی
سربندی موتور سه فاز فرآیندی کلیدی برای عملکرد ایمن و بهینه است. چک‌لیست مهم:
- پلاک موتور را بررسی کنید.
- سربندی (ستاره/مثلث) را با نیاز پروژه تطبیق دهید.
- تست عایق را انجام دهید.
- اتصالات را با دقت و ایمنی کامل انجام دهید.
آتور صنعت با سال‌ها تجربه، بهترین الکتروموتورها را ارائه می‌دهد. برای مشاوره تخصصی، فرم تماس در پایین صفحه را پر کنید. کارشناسان ما از ۸ تا ۱۷ با شما تماس گرفته و راهنمایی رایگان ارائه می‌کنند. همین حالا برای خرید یا مشاوره اقدام کنید!
سوالات متداول سربندی موتور سه فاز
- سربندی موتور سه فاز چیست؟ نحوه اتصال سیم‌پیچ‌ها به شبکه برق برای تنظیم ولتاژ و گشتاور.
- اتصال ستاره بهتر است یا مثلث؟ بستگی به بار دارد؛ ستاره برای بار سبک، مثلث برای بار سنگین.
- چگونه سربندی موتور سه فاز را تشخیص دهیم؟ با بررسی پلاک موتور و ترمینال‌ها (ستاره: ته‌ها به هم، مثلث: حلقه بسته).
- آیا سربندی موتور سه فاز با اینورتر متفاوت است؟ بله، اغلب ستاره ترجیح داده می‌شود، اما تنظیمات درایو مهم است.
