قلب تپنده موتورهای صنعتی، سیم پیچی الکتروموتور سه فاز است. این فرآیند، کلاف‌های مسی را در استاتور قرار می‌دهد تا میدان مغناطیسی چرخان ایجاد کند. نتیجه؟ روتور می‌چرخد و موتور به کار می‌افتد. چرا مهم است؟ یک سیم پیچی درست، عمر موتور را افزایش می‌دهد و از توقف ناگهانی خط تولید جلوگیری می‌کند. چه تکنسین باشید یا تازه‌کار، دانستن اصول طراحی، اجرا و تست حرفه‌ای به شما کمک می‌کند هزینه‌ها را کاهش دهید. از پمپ‌های صنعتی تا آسانسورها، این مهارت کلیدی است. آماده‌اید تا با این فرآیند جذاب آشنا شوید؟ ادامه مقاله را بخوانید و رازهای سیم پیچی را کشف کنید!
سیم‌پیچی الکتروموتور سه فاز چیست و چه اهمیتی دارد؟

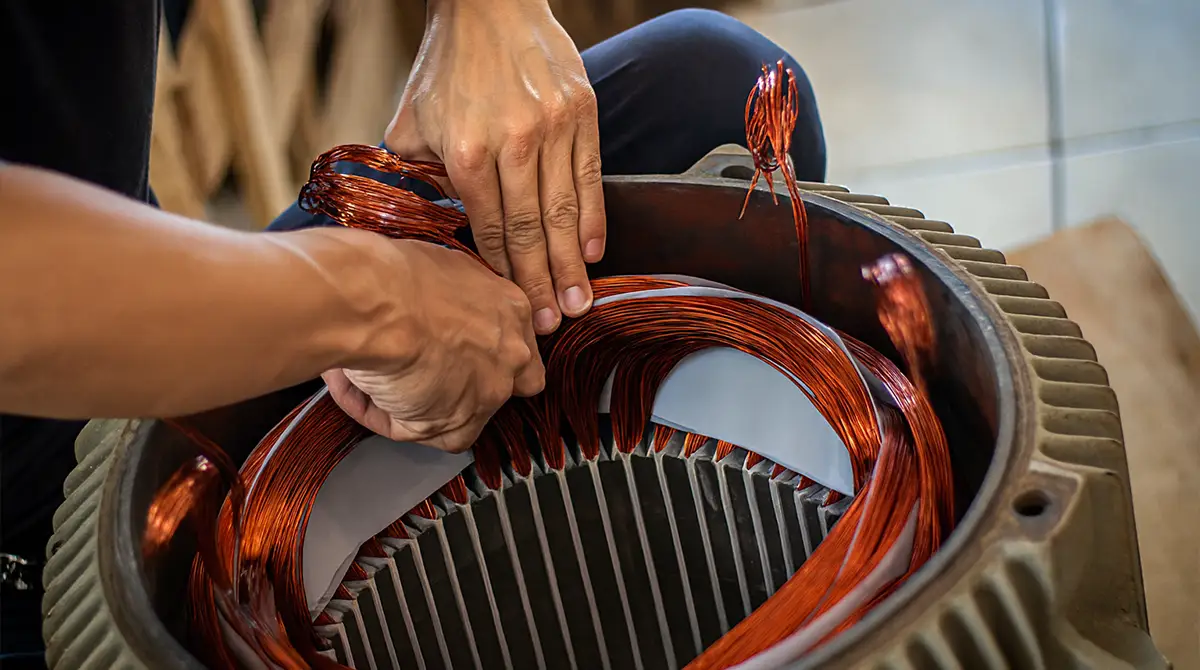

سیم پیچی الکتروموتور سه فاز فرآیندی است که کلاف‌های مسی را در شیارهای استاتور قرار می‌دهد تا میدان مغناطیسی گردان تولید کند. این میدان، روتور را به حرکت درمی‌آورد و قدرت موتور را تأمین می‌کند. اهمیت آن؟ بدون سیم پیچی صحیح، موتور می‌سوزد یا متوقف می‌شود. خرابی سیم پیچی، عامل 70% توقف‌های ناگهانی در صنایعی مثل پمپ‌های آبی یا کولرهای صنعتی است. آموزش سیم پیچی موتور سه فاز به شما کمک می‌کند عمر تجهیزات را افزایش دهید و هزینه تعمیرات را کم کنید. اصول سیم پیچی موتور سه فاز را یاد بگیرید! برای موتورهای باکیفیت، صفحه الکتروموتور آتور صنعت را بررسی کنید و با ما تماس بگیرید.
آشنایی با اجزای داخلی و ساختار سیم پیچ استاتور
الکتروموتور سه فاز از اجزای کلیدی تشکیل شده: استاتور، روتور، کلاف‌ها و هسته آهنی. استاتور، بخش ثابت موتور، محل قرارگیری سیم پیچ استاتور است. این سیم پیچ‌ها در شیارهای استاتور قرار می‌گیرند و میدان مغناطیسی گردان تولید می‌کنند که روتور را به حرکت درمی‌آورد. عایق‌بندی (مانند کاغذ مایلار) بین کلاف‌ها از اتصال کوتاه جلوگیری می‌کند. سرسیم‌ها به فازهای مختلف متصل می‌شوند تا جریان سه فاز هماهنگ شود. برای درک بهتر، پیشنهاد می‌کنیم از تصویر شماتیک استاتور استفاده کنید. دانستن این ساختار، پایه‌ای برای یادگیری سیم پیچی الکتروموتور سه فاز است.
انواع سیم‌پیچی در الکتروموتور سه فاز
سیم پیچی الکتروموتور سه فاز به روش‌های مختلفی انجام می‌شود.
بر اساس طبقات:
- یک طبقه: یک کلاف در هر شیار؛ ساده و ارزان. کاربرد: موتورهای کوچک.
- دو طبقه: دو کلاف در هر شیار؛ راندمان بالا. کاربرد: موتورهای صنعتی سنگین.
بر اساس گام:
- گام کامل: فاصله 180 درجه؛ توان یکنواخت. کاربرد: موتورهای پرقدرت.
- گام کسری: فاصله کمتر؛ کاهش نویز و مس. کاربرد: موتورهای کم‌صدا.
بر اساس فرم:
- زنجیری: کلاف‌های پیوسته؛ اقتصادی. کاربرد: موتورهای عمومی.
- متحدالمرکز: کلاف‌های متقارن؛ میدان متوازن. کاربرد: موتورهای دقیق.
جدول مقایسه این روش‌ها به انتخاب درست کمک می‌کند. اصول سیم پیچی موتور سه فاز را بدانید تا بهترین روش را برگزینید!
تفاوت سیم‌پیچی یک‌طبقه و دو‌طبقه
سیم پیچی الکتروموتور سه فاز در دو نوع یک طبقه و دو طبقه انجام می‌شود. در سیم پیچی یک طبقه، هر شیار استاتور یک کلاف دارد؛ این روش ساده و مناسب موتورهای کوچک است، مانند پمپ آب خانگی. در مقابل، سیم پیچی دو طبقه دو کلاف در هر شیار (در عمق‌های متفاوت) قرار می‌دهد. این روش تراکم بیشتر، تلفات کمتر و بازده موتور بالاتر را فراهم می‌کند، ایده‌آل برای ماشین‌آلات سنگین مثل جرثقیل‌های صنعتی. انتخاب درست به کاربرد موتور بستگی دارد. با دانستن تفاوت سیم پیچی یک طبقه و دو طبقه، موتور مناسب پروژه خود را انتخاب کنید.
گام کامل یا گام کسری؟
گام در سیم پیچی الکتروموتور سه فاز، فاصله بین دو شیار متوالی است که یک کلاف را در بر می‌گیرد. گام کامل (180 درجه الکتریکی) میدان مغناطیسی یکنواخت و توان بالا ایجاد می‌کند، اما فضای بیشتری نیاز دارد. مناسب برای موتورهای پرقدرت صنعتی. گام کسری (کمتر از 180 درجه) فضای پیشانی کلاف را کاهش می‌دهد و نویز مغناطیسی را کم می‌کند، ولی ممکن است راندمان پایین‌تری داشته باشد. کاربرد آن در موتورهای کم‌صدا مانند فن‌هاست. پیشنهاد می‌کنیم دیاگرامی از گام‌ها درج کنید.
سیم‌پیچی زنجیری یا متحدالمرکز؟
سیم پیچی الکتروموتور سه فاز در دو فرم زنجیری و متحدالمرکز اجرا می‌شود. در نوع چیدمان کلاف زنجیری، کلاف‌ها به‌صورت پیوسته چیده می‌شوند؛ این روش ساده، سریع و اقتصادی است و در موتورهای عمومی کاربرد دارد. در مقابل، سیم پیچی متحدالمرکز کلاف‌ها را با فواصل منظم و متقارن قرار می‌دهد، که میدان مغناطیسی متوازن‌تری تولید می‌کند. این روش برای موتورهای دقیق یا تک‌فاز، مانند دستگاه‌های CNC، مناسب است. انتخاب نوع چیدمان کلاف به نیاز پروژه بستگی دارد.
جدول سیم‌پیچی، انتخاب تعداد دور و نوع اتصال (ستاره-مثلث)
انتخاب تعداد دور در جدول سیم پیچی به قدرت موتور، ولتاژ و کاربرد بستگی دارد. برای مثال، موتور 7.5 کیلووات در شرایط صنعتی نیاز به دورهای مشخصی دارد که از پلاک موتور یا نمودارهای سیم پیچی مشخص می‌شود. در اتصال ستاره مثلث، ستاره برای راه‌اندازی نرم (کمتر گشتاور) و مثلث برای بار سنگین (قدرت بالا) استفاده می‌شود. مقایسه سیم پیچی ستاره و مثلث در موتورهای سه فاز به انتخاب درست کمک می‌کند.
| پارامتر | اتصال ستاره | اتصال مثلث | کاربرد پیشنهادی |
| گشتاور اولیه | کم (راه‌اندازی نرم) | بالا (قدرت بیشتر) | ستاره: پمپ‌های سبک، فن‌ها |
| مصرف جریان | کمتر در شروع | بیشتر در شروع | مثلث: جرثقیل‌ها، کمپرسورها |
| بر اساس پلاک موتور | 7.5 kW، ولتاژ 220V | 7.5 kW، ولتاژ 380 | قدرت موتور (مثال) 7.5 |
| مزیت | کاهش شوک الکتریکی، پایداری | توان بالا، مناسب بارهای سنگین | انتخاب بر اساس نیاز پروژه |
| تعداد دور | 1000-1500 دور (بسته به پلاک) | 1000-1500 دور (بسته به پلاک) | صنعتی: بالاتر برای بار سنگین |
نحوه محاسبه گام قطبی، زاویه شیار و شروع فازها (با مثال عددی)
محاسبه گام قطبی، زاویه شیار و شروع فازها در سیم پیچی الکتروموتور سه فاز برای طراحی دقیق ضروری است. مراحل محاسبه:
- گام قطبی (Yp): فاصله شیارها برای یک کلاف. فرمول: Yp = Z/(2P) (Z: تعداد شیارها، P: جفت قطب‌ها).
- زاویه شیار (Aez): زاویه الکتریکی بین شیارها. فرمول: Aez = 360P/Z.
- شروع فازها: L2 = 1 + (120/Aez)، L3 = 1 + (240/Aez).
مثال: موتور 24 شیار، 4 قطب. Yp = 24/(2×2) = 6. Aez = (360×2)/24 = 30 درجه. L1 = 1، L2 = 1+(120/30) = 5، L3 = 1+(240/30) = 9. پیشنهاد: دیاگرام شماتیک درج کنید. این روش، نحوه محاسبه تعداد دور سیم پیچی موتور سه فاز را ساده می‌کند.
ابزار مورد نیاز و نکات کلیدی در آماده‌سازی برای سیم‌پیچی
برای سیم پیچی الکتروموتور سه فاز، ابزارهای دقیق و ایمنی ضروری‌اند.
- ابزارهای لازم: لاک‌زن، سیم‌پیچ‌کش، کولیس، چکش پلاستیکی، دستگاه شمارش دور، دستکش نسوز، کابل‌بر.
- لوازم ایمنی: عینک، ماسک، محافظ گوش.
- نکات کلیدی: شیارهای استاتور را تمیز کنید تا عاری از گردوغبار باشد. هسته باید بدون آسیب باشد. از سیم مسی (مقاومت کمتر، دوام بالا) یا آلومینیومی (ارزان‌تر) استفاده کنید. عایق‌بندی سیم پیچ با کاغذ مایلار از اتصال کوتاه جلوگیری می‌کند. آماده‌سازی موتور برای سیم پیچی، دقت شما را بالا می‌برد. ابزار سیم پیچی مناسب را انتخاب کنید تا نتیجه حرفه‌ای باشد!
مراحل گام‌به‌گام سیم‌پیچی الکتروموتور سه فاز (عملیاتی)
آموزش قدم به قدم سیم پیچی الکتروموتور سه فاز شامل مراحل دقیق است:
- موتور را باز کنید و دورهای قبلی را بشمارید.
- کلاف‌ها را با دستگاه یا دستی بپیچید.
- کلاف‌ها را در شیارهای استاتور نصب کنید.
- مقاومت فازها را با مولتی‌متر تست کنید.
- کلاف‌ها را با لاک حرارتی تثبیت کنید.
- موتور را مونتاژ کنید.
نکات ایمنی: از دستکش و عینک استفاده کنید.
تجربه کارگاهی: علامت‌گذاری سرسیم‌ها از خطا جلوگیری می‌کند. روش سیم پیچی عملی باید دقیق باشد تا موتور کارآمد شود.
مرحله ۱ – باز کردن موتور و شمارش دور
برای شروع سیم پیچی الکتروموتور سه فاز، موتور را با دقت باز کنید. از ابزارهای غیرمخرب مانند پیچ‌گوشتی و کشنده پولی استفاده کنید تا به روتور یا استاتور آسیب نرسد. تحلیل سیم پیچ قبلی ضروری است؛ تعداد دورهای هر کلاف را با دستگاه شمارش دور ثبت کنید، زیرا مبنای طراحی جدید است. سرسیم‌ها را علامت‌گذاری کنید تا اتصالات فازها مشخص بمانند. وضعیت عایق قبلی را بررسی کنید؛ سوختگی یا پارگی نشان‌دهنده مشکل است. شمارش دور سیم پیچ با دقت، کیفیت بازسازی را تضمین می‌کند.

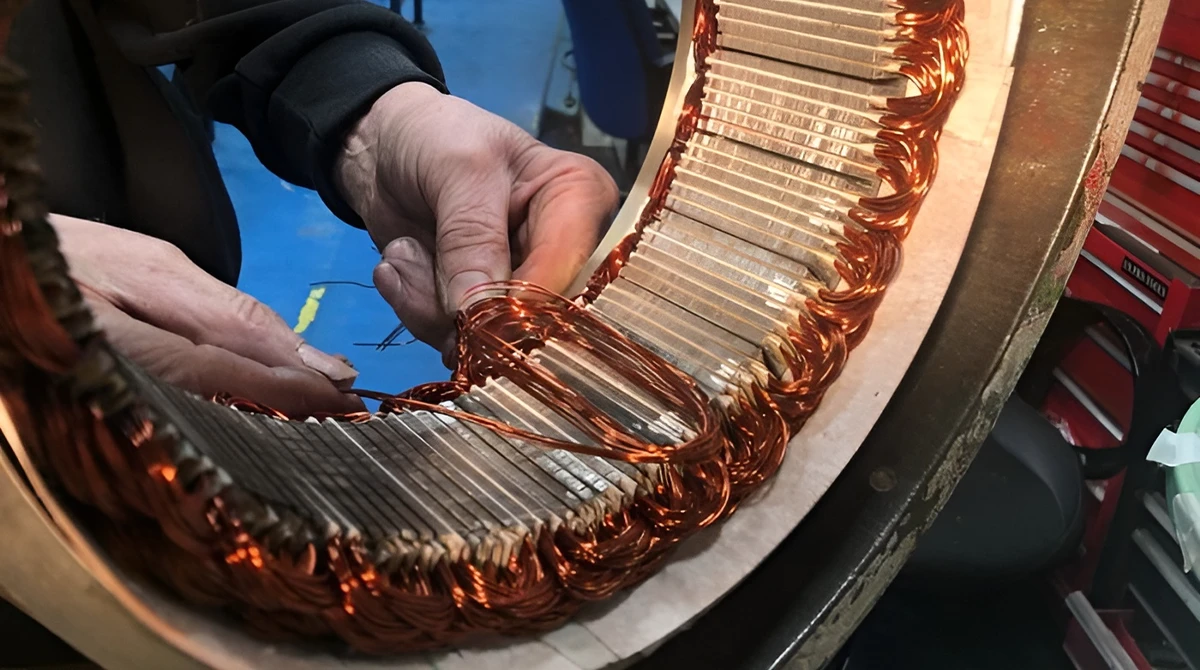

مرحله ۲ – پیچیدن سیم و انجام سربندی
در این مرحله از سیم پیچی الکتروموتور سه فاز، کلاف‌ها را بپیچید. با دستگاه سیم‌پیچ‌کش یا دستی، سیم مسی را یکنواخت بپیچید. جهت پیچش را ثابت نگه دارید و هر لایه را با کاغذ عایق (مایلار) تثبیت کنید تا از بریدگی جلوگیری شود. سپس سربندی کنید: سرسیم‌ها را برای فازهای L1، L2، L3 تفکیک کنید. از لنت عایق و شماره‌گذاری استفاده کنید تا اتصالات دقیق باشد.
پیشنهاد: دیاگرام سربندی درج کنید. تعداد دور سیم پیچ را با پلاک موتور تطبیق دهید. کلاف‌پیچی و سربندی سیم پیچ استاتور را با دقت انجام دهید تا آماده تست شوید!
مرحله ۳ – تست، لاک‌زنی و مونتاژ نهایی
مرحله نهایی سیم پیچی الکتروموتور سه فاز شامل سه گام است. ابتدا تست سیم پیچ با مولتی‌متر: مقاومت فازها را بررسی کنید تا اتصال کوتاه یا قطعی نباشد. سپس لاک‌زنی الکتروموتور: با لاک حرارتی یا فرّار، کلاف‌ها را در شیارها تثبیت کنید تا از لرزش جلوگیری شود. در نهایت، مونتاژ کنید: کلاف‌ها را با کاغذ عایق و لنت‌بندی مرتب کنید و فاصله‌ها را رعایت کنید. پیشنهاد: ویدئوی آموزشی درج کنید. نصب نهایی کلاف باید دقیق باشد تا موتور آماده کار شود. با این مراحل، موتور شما عملکردی بی‌نقص خواهد داشت.

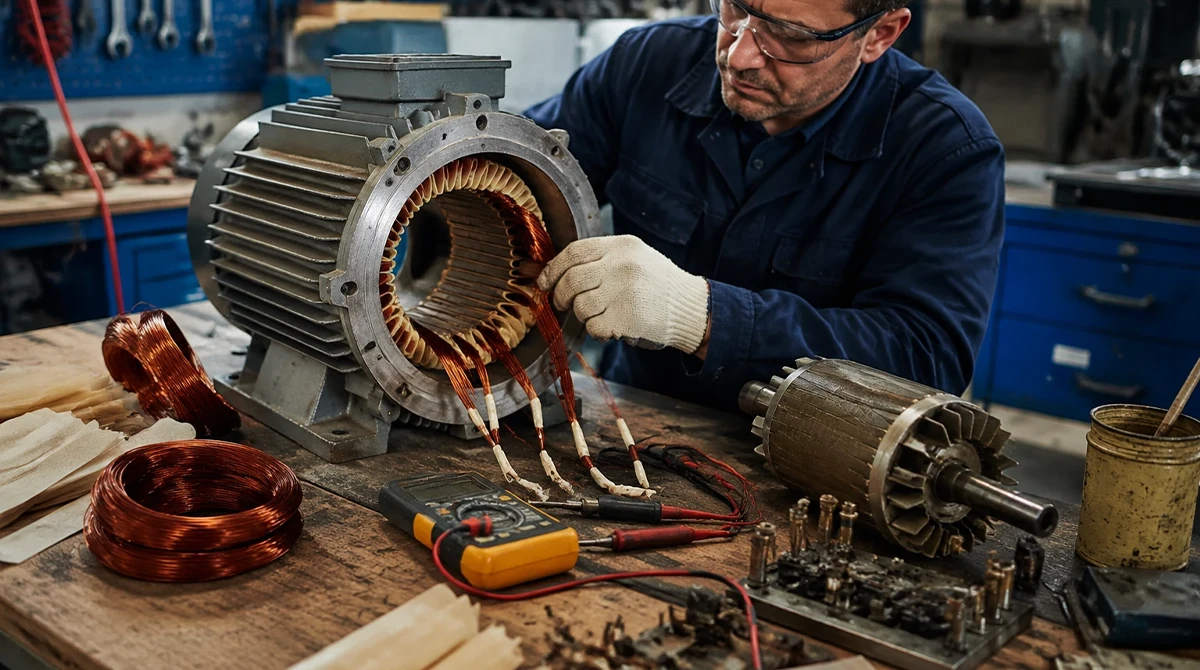

تست و عیب‌یابی سیم‌پیچی با مولتی‌متر و ابزارهای تخصصی
تست سلامت سیم پیچی الکتروموتور سه فاز برای اطمینان از عملکرد صحیح حیاتی است. راهنمای عیب یابی و تست سیم پیچی موتور سه فاز شامل ابزارهایی مانند مولتی‌متر، میگر و تستر عایق است. با مولتی‌متر در حالت اهم، مقاومت بین فازها را بررسی کنید؛ مقادیر نابرابر نشان‌دهنده اتصال کوتاه یا پارگی است. تست بوق برای تشخیص اتصال کوتاه به بدنه و تست ولتاژ AC برای نشت جریان استفاده می‌شود. میگر، عایق‌بندی سیم پیچ را با اندازه‌گیری مقاومت عایقی (مثلاً 10 مگااهم برای موتور 380 ولت) ارزیابی می‌کند. مثال: مقاومت فازها باید یکسان (مثلاً 2 اهم) باشد. جدول زیر نتایج را تفسیر می‌کند:
| تست | نتیجه مطلوب | مشکل احتمالی |
| مقاومت فازها | برابر (مثل 2 اهم) | اتصال کوتاه یا پارگی |
| اتصال به بدنه | بدون بوق | نشت جریان |
| عایق‌بندی | >10 مگااهم | عایق ضعیف |
عیب‌یابی موتور سه فاز با تست با مولتی‌متر کیفیت سیم پیچی الکتروموتور سه فاز را تضمین می‌کند.
انتخاب الکتروموتور مناسب؛ ایرانی یا خارجی؟
انتخاب الکتروموتور مناسب به نیاز و بودجه شما بستگی دارد. الکتروموتور ایرانی یا خارجی؟ معیارهایی مانند قیمت، در دسترس بودن قطعات، کیفیت سیم پیچی الکتروموتور سه فاز، خدمات پس از فروش و طول عمر را مقایسه کنید:
- ایرانی (مثل موتوژن، جمکو): قیمت اقتصادی، قطعات در دسترس، خدمات محلی قوی. مناسب برای کاربردهای عمومی.
- خارجی (مثل زیمنس، ABB): کیفیت بالای سیم پیچی الکتروموتور سه فاز، راندمان بهتر، طول عمر بیشتر. مناسب برای صنایع سنگین، اما گران‌تر.
ایرانی‌ها هزینه اولیه کمتری دارند، اما خارجی‌ها دوام بیشتری ارائه می‌دهند. بررسی برندهای موتور نشان می‌دهد انتخاب الکتروموتور باید با توجه به پروژه باشد. برای مثال، موتوژن برای پمپ‌های کشاورزی و زیمنس برای ماشین‌آلات دقیق مناسب است. برای اطلاعات جامع، مقاله لیست برندهای برتر الکتروموتور در ایران را بخوانید تا تصمیم آگاهانه‌ای بگیرید!
معرفی برندهای برتر الکتروموتور موجود در آتور صنعت
آتور صنعت برندهای برتر الکتروموتور را با کیفیت بالا ارائه می‌دهد. در ادامه، چند برند مطرح معرفی می‌شوند:
- موتوژن: موتور با کیفیت ایرانی، کم‌صدا با سیم پیچی الکتروموتور سه فاز استاندارد. کاربرد: پمپ‌های کشاورزی.
- جمکو: راندمان بالا، قیمت مناسب. مناسب برای صنایع متوسط.
- الکتروژن: دوام خوب، خدمات پس از فروش قوی. کاربرد: تهویه صنعتی.
- زیمنس: برند خارجی با سیم پیچی الکتروموتور سه فاز دقیق، راندمان بالا. کاربرد: ماشین‌آلات CNC.
- ABB: دوام استثنایی، مناسب صنایع سنگین.
جمع بندی
سیم پیچی الکتروموتور سه فاز فرآیندی کلیدی برای عملکرد بهینه موتورهاست. چک لیست مهم:
- نوع سیم پیچی (یک/دو طبقه، گام کامل/کسری) را درست انتخاب کنید.
- از ابزارهای مناسب برای عایق‌بندی و تست استفاده کنید.
- تست منظم با مولتی‌متر را فراموش نکنید.
آتور صنعت با ارائه الکتروموتورهای باکیفیت و خدمات حرفه‌ای، همراه شماست. برای خرید یا مشاوره، فرم تماس سایت را با نام، شماره و درخواست خود پر کنید. کارشناسان ما از 8 تا 17 با شما تماس می‌گیرند و مشاوره رایگان ارائه می‌دهند. همین حالا اقدام کنید و بهترین موتور را انتخاب کنید!
سوالات متداول سیم پیچی الکتروموتور سه فاز
- سیم پیچی الکتروموتور سه فاز چیست؟ کلاف‌های مسی در استاتور برای ایجاد میدان مغناطیسی و چرخش روتور.
- چگونه عیوب سیم پیچی الکتروموتور سه فاز را تشخیص دهیم؟ با مولتی‌متر، اتصال کوتاه، پارگی یا نشت جریان را بررسی کنید.
- چرا عایق‌بندی در سیم پیچی الکتروموتور سه فاز مهم است؟ جلوگیری از اتصال کوتاه و افزایش دوام موتور.
- گام کامل یا کسری در سیم پیچی الکتروموتور سه فاز بهتر است؟ گام کامل برای توان بالا، کسری برای کاهش نویز مناسب است.
