چرخ‌دنده‌ها از نخستین اجزای مکانیکی هستند که بشر برای انتقال نیرو و حرکت طراحی کرد و امروزه نیز نقشی حیاتی در صنعت مدرن دارند. وقتی درباره انواع چرخ دنده ها و کارکرد آن ها صحبت می‌کنیم، منظور مجموعه‌ای متنوع از قطعات است که هر کدام متناسب با شکل، زاویه و نحوه درگیری دندانه‌ها وظیفه خاصی را بر عهده دارند. این اجزا اساساً به کمک دندانه‌های خود، حرکت دورانی یک محور را به محوری دیگر منتقل می‌کنند و در عین حال امکان تغییر سرعت، گشتاور یا حتی جهت نیرو را فراهم می‌سازند.
برای درک بهتر موضوع، توجه به اجزای تشکیل‌دهنده چرخ‌دنده ضروری است. هر دنده شامل بدنه، دندانه‌ها و بخش اتصال به شفت است که کیفیت ساخت آن‌ها تعیین‌کننده راندمان نهایی است. تفاوت در همین اجزا باعث می‌شود انواع مختلف چرخ‌دنده شکل بگیرند؛ مانند ساده، مارپیچ، مخروطی یا حلزونی که هرکدام در شرایط خاص عملکرد بهینه دارند.
از سوی دیگر، بررسی گیربکس صنعتی به‌عنوان محفظه‌ای که مجموعه‌ای از این چرخ‌دنده‌ها را در خود جای می‌دهد، کمک می‌کند تا نقش آن‌ها در کنار هم روشن‌تر شود. بدون چرخ‌دنده‌ها، هیچ گیربکسی قادر به انتقال قدرت مؤثر در ماشین‌آلات صنعتی نبود.
نکته مهم این است که ساخت چرخ‌دنده نیز خود یک فرآیند تخصصی است. انتخاب متریال مناسب، دقت در ماشین‌کاری و رعایت استانداردها تضمین می‌کند که این قطعات بتوانند در شرایط سخت صنعتی، عمر طولانی و بازدهی بالا داشته باشند.
به طور خلاصه، شناخت دقیق انواع چرخ دنده ها و کارکرد آن ها تنها یک موضوع فنی نیست، بلکه برای مهندسان، تکنسین‌ها و حتی کاربران عمومی، یک پیش‌نیاز برای انتخاب صحیح تجهیزات و جلوگیری از استهلاک زودهنگام است.
مقدمه‌ای بر چرخ‌دنده‌ها
چرخ‌دنده‌ها شاید در نگاه اول قطعات ساده‌ای به نظر برسند، اما واقعیت این است که تمام صنعت مدرن بدون آن‌ها دچار اختلال می‌شود. وقتی از انواع چرخ دنده ها و کارکرد آن ها صحبت می‌کنیم، در واقع به مجموعه‌ای اشاره داریم که قلب تپنده انتقال قدرت در بسیاری از ماشین‌آلات هستند. این قطعات با دندانه‌های منظم خود، حرکت دورانی یک محور را به محور دیگر منتقل کرده و در عین حال امکان تغییر سرعت، افزایش یا کاهش گشتاور و حتی تغییر جهت نیرو را فراهم می‌سازند.
شناخت اجزای تشکیل‌دهنده چرخ‌دنده مانند بدنه اصلی، دندانه‌ها و بخش اتصال به شفت، برای درک بهتر عملکرد آن‌ها ضروری است. این اجزا طی فرآیندهای دقیق ماشین‌کاری و عملیات حرارتی ساخته می‌شوند تا توان تحمل بارهای سنگین و شرایط سخت صنعتی را داشته باشند.
از گذشته‌های دور، چرخ‌دنده‌ها در ابزارهای ساده به کار می‌رفتند. اما امروز با پیشرفت فناوری، شاهد طراحی‌های پیچیده‌تری هستیم که در صنایع سنگین، خودروها، توربین‌های بادی و حتی لوازم خانگی حضور دارند. این تحول نشان می‌دهد که چرخ‌دنده‌ها نه تنها یک جزء مکانیکی، بلکه عنصری حیاتی در بهبود بهره‌وری و کیفیت زندگی روزمره ما هستند.
شناخت ارکان: کاربرد چرخ دنده در ماشین آلات و صنایع
اگر به اطراف خود نگاه کنید، حضور چرخ‌دنده‌ها را در انواع ماشین‌آلات خواهید دید. آن‌ها ستون اصلی انتقال قدرت هستند. کاربرد چرخ دنده در ماشین‌آلات به قدری گسترده است که از خودروهای شخصی تا بزرگ‌ترین تجهیزات صنعتی را در بر می‌گیرد. در واقع، بررسی انواع چرخ دنده ها و کارکرد آن ها نشان می‌دهد که هر مدل با طراحی خاص خود، نقشی متفاوت در انتقال نیرو ایفا می‌کند.

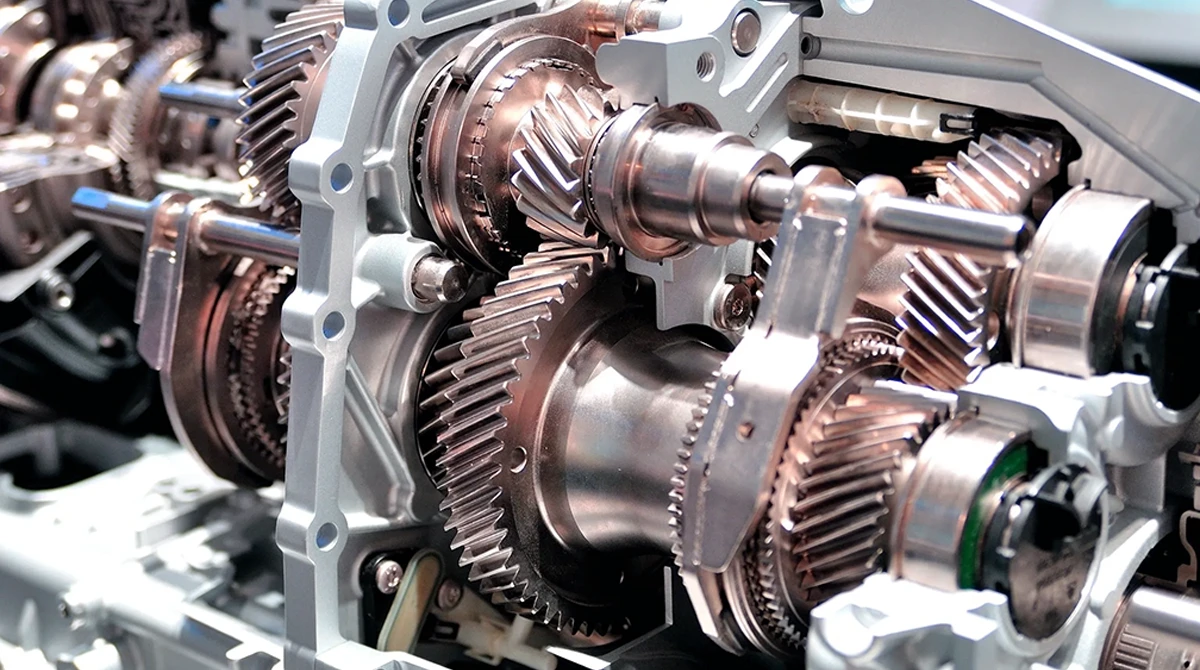

- در گیربکس خودرو، چرخ‌دنده‌ها وظیفه تغییر نسبت سرعت و گشتاور را بر عهده دارند.
- در پرس‌های صنعتی، انتقال یکنواخت نیرو بدون ایجاد ضربه اهمیت بالایی دارد.
- نوار نقاله‌ها به کمک چرخ‌دنده‌های حلزونی حرکت روان و ایمنی پیدا می‌کنند.
- توربین‌های بادی برای تبدیل انرژی باد به برق متکی به مجموعه‌ای از دنده‌های مخروطی و هلیکال هستند.
- حتی در پمپ‌ها و هیدروموتورها نیز بدون وجود چرخ‌دنده‌ها، انتقال نیرو غیرممکن است.
این گستره وسیع نشان می‌دهد که چرخ‌دنده‌ها نه‌تنها قطعاتی مکانیکی، بلکه پایه‌ای برای عملکرد مطمئن و پایدار صنعت به شمار می‌آیند.
سه کارکرد اساسی چرخ دنده ها
چرخ‌دنده‌ها سه وظیفه اصلی دارند که هر کدام نقشی کلیدی در بهبود راندمان سیستم ایفا می‌کند و درک این وظایف برای شناخت بهتر انواع چرخ دنده‌ها و کارکرد آن‌ها ضروری است:
- افزایش گشتاور: وقتی سرعت کاهش می‌یابد، گشتاور افزایش پیدا می‌کند. این ویژگی در ماشین‌آلات سنگین اهمیت ویژه دارد.
- کاهش سرعت: در موتورهایی که با دور بالا کار می‌کنند، چرخ‌دنده‌ها سرعت را کاهش می‌دهند تا دستگاه آسیب نبیند.
- تغییر جهت حرکت: چرخ‌دنده‌ها امکان تغییر مسیر نیرو را فراهم می‌کنند، مثل فرمان خودرو که حرکت چرخشی به خطی تبدیل می‌شود.
این سه کارکرد، پایه اصلی مزایای استفاده از چرخ‌دنده محسوب می‌شوند و دلیل اهمیت بررسی انواع چرخ دنده ها و کارکرد آن ها در صنایع مختلف را به‌خوبی نشان می‌دهند.
بررسی انواع چرخ‌دنده‌ها
ورود به دنیای انواع چرخ دنده ها و کارکرد آن ها مانند باز کردن یک کتاب مرجع برای مهندسان و تکنسین‌هاست. هر نوع چرخ‌دنده طراحی منحصربه‌فردی دارد و در شرایط متفاوتی به کار گرفته می‌شود. برخی برای انتقال نیرو در سرعت‌های بالا مناسب‌اند و برخی دیگر برای ایجاد گشتاور زیاد در سرعت پایین استفاده می‌شوند. در کنار این موضوع، انواع گیربکس صنعتی نیز بر پایه همین دنده‌ها ساخته می‌شوند تا بتوانند پاسخگوی نیازهای متنوع صنایع باشند.
یکی از نکات مهم در انتخاب چرخ‌دنده، توجه به عوامل مؤثر بر کارکرد چرخ‌دنده است؛ عواملی مانند شکل دندانه‌ها، زاویه درگیری، میزان تماس سطوح و جنس متریال. برای مثال، دندانه‌های مستقیم در چرخ‌دنده‌های ساده انتقال نیرو را سریع و اقتصادی می‌سازند، اما صدای زیادی تولید می‌کنند. در مقابل، دندانه‌های زاویه‌دار در چرخ‌دنده مارپیچ باعث انتقال نرم‌تر و کم‌صداتر می‌شوند.

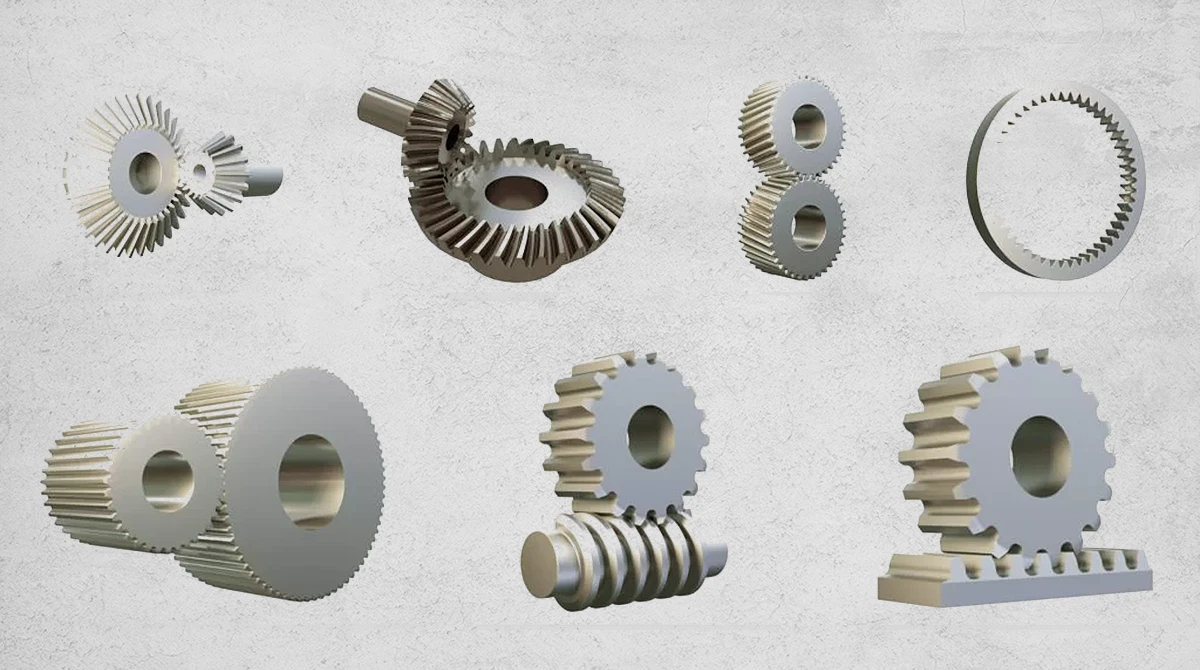

از نظر دسته‌بندی کلی، چرخ‌دنده‌ها را می‌توان به چند گروه تقسیم کرد:
- از نظر شکل: ساده، مارپیچ، مخروطی، حلزونی، شانه‌ای
- از نظر موقعیت محور: موازی، متقاطع، متنافر
این تنوع نشان می‌دهد که چرا شناخت دقیق انواع چرخ دنده ها و کارکرد آن ها برای انتخاب درست یک سیستم مکانیکی یا گیربکس صنعتی ضروری است. داشتن درک درست از این دسته‌بندی‌ها به شما کمک می‌کند تا هم از نظر کارایی و هم از نظر هزینه، بهترین تصمیم را بگیرید.
چرخ دنده ساده
چرخ‌دنده ساده یکی از ابتدایی‌ترین و رایج‌ترین انواع است. ساختار آن شامل دندانه‌های مستقیم و موازی با محور می‌باشد. انواع چرخ دنده ها و کارکرد آن ها در ساده‌ترین حالت با این مدل شناخته می‌شوند. مزیت اصلی آن، هزینه پایین تولید و سهولت در طراحی است.
اما در کنار این مزایا، صدای زیاد در حین کار و ضربه اولیه هنگام درگیری، از معایب این نوع به شمار می‌آید. چرخ‌دنده ساده معمولاً برای انتقال نیرو بین شفت‌های موازی استفاده می‌شود و کاربردهایی چون ماشین‌های اسباب‌بازی یا تجهیزات سبک دارد.
چرخ دنده مارپیچ
یکی از پرکاربردترین انواع، چرخ‌دنده مارپیچ است. تفاوت اصلی آن با ساده در زاویه‌دار بودن دندانه‌هاست. این طراحی باعث می‌شود تماس دندانه‌ها تدریجی و نرم‌تر باشد، در نتیجه انتقال نیرو کم‌صدا و پایدارتر انجام شود.
البته همین ویژگی باعث ایجاد نیروی محوری می‌شود که می‌تواند به شفت فشار وارد کند. برای رفع این مشکل، از چرخ‌دنده جناغی استفاده می‌شود. در مقایسه با دیگر مدل‌ها، چرخ‌دنده مارپیچ در صنایع خودروسازی، توربین‌ها و تجهیزات سنگین بسیار رایج است.
چرخ دنده جناغی
چرخ‌دنده جناغی یا Herringbone راه‌حلی مهندسی برای حذف نیروی محوری است. این دنده از دو ردیف مارپیچ با زاویه مخالف تشکیل شده که فشارهای وارده را خنثی می‌کنند. نتیجه، انتقال قدرتی نرم، پایدار و بدون نیاز به بلبرینگ‌های گران‌قیمت رانشی است. جایگاه این مدل در میان انواع چرخ دنده ها و کارکرد آن ها نشان می‌دهد که چگونه طراحی متفاوت می‌تواند عملکردی ویژه ایجاد کند. به همین دلیل، چرخ‌دنده جناغی در سیستم‌های بزرگ و حساس مانند کشتی‌ها و ماشین‌آلات سنگین کاربرد ویژه‌ای دارد.
چرخ دنده مخروطی
چرخ‌دنده مخروطی به دلیل شکل خاصش، برای انتقال نیرو بین محورهایی با زاویه مشخص (معمولاً ۹۰ درجه) استفاده می‌شود. این نوع شامل مدل‌های مستقیم، مارپیچ و هیپوئیدی است. نوع هیپوئیدی بیشتر در دیفرانسیل خودروها کاربرد دارد و فضای طراحی بیشتری برای سیستم تعلیق فراهم می‌کند. این ویژگی، تفاوت انواع چرخ دنده ها و کارکرد آن ها را به‌خوبی نشان می‌دهد و جایگاه این مدل را در صنعت خودرو و ماشین‌آلات سنگین پررنگ می‌کند.
چرخ دنده حلزونی
چرخ‌دنده حلزونی با طراحی منحصربه‌فرد خود قادر است نسبت کاهش بسیار بالایی ایجاد کند. این ویژگی به افزایش قابل توجه گشتاور در فضای کوچک منجر می‌شود. در عین حال، حرکت لغزشی باعث می‌شود سیستم بسیار بی‌صدا کار کند.
یکی از خصوصیات مهم این مدل، قابلیت «خود ترمزی» است که ایمنی بالاتری در نوار نقاله‌ها یا بالابرها ایجاد می‌کند. استفاده از گیربکس حلزونی در صنایع مختلف دقیقاً بر همین اساس انجام می‌شود.
چرخ دنده شانه‌ای
سیستم Rack and Pinion یا چرخ‌دنده شانه‌ای ترکیبی از حرکت خطی و دورانی را ایجاد می‌کند. پینیون می‌چرخد و شانه به حرکت خطی درمی‌آید. این سیستم در فرمان خودروها بسیار رایج است و جایگاه مهمی در میان انواع چرخ دنده ها و کارکرد آن ها دارد.
مزیت اصلی آن، توانایی تحمل بار بالا و عدم محدودیت در طول حرکت است. اما وجود لقی (Backlash) می‌تواند مشکل‌ساز شود که با طراحی دقیق یا روانکاری مناسب برطرف می‌گردد. این مدل، نمونه‌ای بارز از کاربرد چرخ دنده در ماشین‌آلات روزمره است و اهمیت توجه به انتخاب درست در میان انواع چرخ دنده‌ها و کارکرد آن‌ها را دوچندان می‌کند.
چالش‌های انتخاب و ملاحظات استاندارد چرخ دنده
انتخاب صحیح یک چرخ‌دنده نیازمند بررسی دقیق عوامل متعددی است. اندازه، تعداد دندانه‌ها، زاویه مارپیچ و میزان گشتاور از جمله معیارهای اصلی هستند که باید پیش از هر تصمیمی در نظر گرفته شوند. اگر این موارد نادیده گرفته شود، حتی بهترین طراحی هم در عمل کارایی لازم را نخواهد داشت. بنابراین شناخت کامل انواع چرخ دنده ها و کارکرد آن ها به شما کمک می‌کند تا متناسب با نیاز دستگاه یا صنعت، بهترین گزینه را انتخاب کنید.
یکی از ارکان کلیدی در این فرایند، رعایت استاندارد چرخ‌دنده است. استانداردهای بین‌المللی مانند DIN، AGMA و ISO معیارهایی را مشخص کرده‌اند که نه تنها کیفیت ساخت را تضمین می‌کند، بلکه امکان تعویض و سازگاری قطعات بین تولیدکنندگان مختلف را نیز فراهم می‌سازد. این استانداردها مانند یک زبان مشترک در صنعت عمل می‌کنند و باعث می‌شوند خط تولید در هر نقطه جهان از هماهنگی کافی برخوردار باشد.
همچنین، توجه به راندمان کلی سیستم، جنس متریال، شرایط کاری و روش روانکاری از جمله عواملی هستند که به بهبود طول عمر و عملکرد سیستم کمک می‌کنند. وقتی این ملاحظات به‌طور هم‌زمان رعایت شود، می‌توان اطمینان داشت که انواع چرخ دنده ها و کارکرد آن ها در بهترین شرایط عملیاتی باقی خواهند ماند. در نتیجه، انتخاب صحیح نه‌تنها هزینه‌های تعمیر و توقف خط تولید را کاهش می‌دهد، بلکه بازده کلی صنعت را نیز به شکل چشمگیری افزایش می‌دهد.
اهمیت استانداردها در ساخت چرخ دنده
رعایت استاندارد در ساخت چرخ‌دنده به معنای دقت بالا، قابلیت تعویض‌پذیری و عملکرد پایدار است. بدون این معیارها، امکان خرابی زودهنگام یا عدم سازگاری بین قطعات وجود دارد. استانداردهای بین‌المللی مانند ISO، DIN و AGMA مهم‌ترین معیارهایی هستند که در سطح جهانی پذیرفته شده‌اند و تضمین می‌کنند هر محصولی بتواند در کنار دیگری بدون مشکل کار کند. توجه به این موارد به‌ویژه هنگام بررسی انواع چرخ دنده ها و کارکرد آن ها اهمیت دارد، زیرا کیفیت و طول عمر آن‌ها به‌طور مستقیم وابسته به رعایت این استانداردهاست.
طول عمر چرخ دنده‌ها: از نگهداری تا پیشگیری

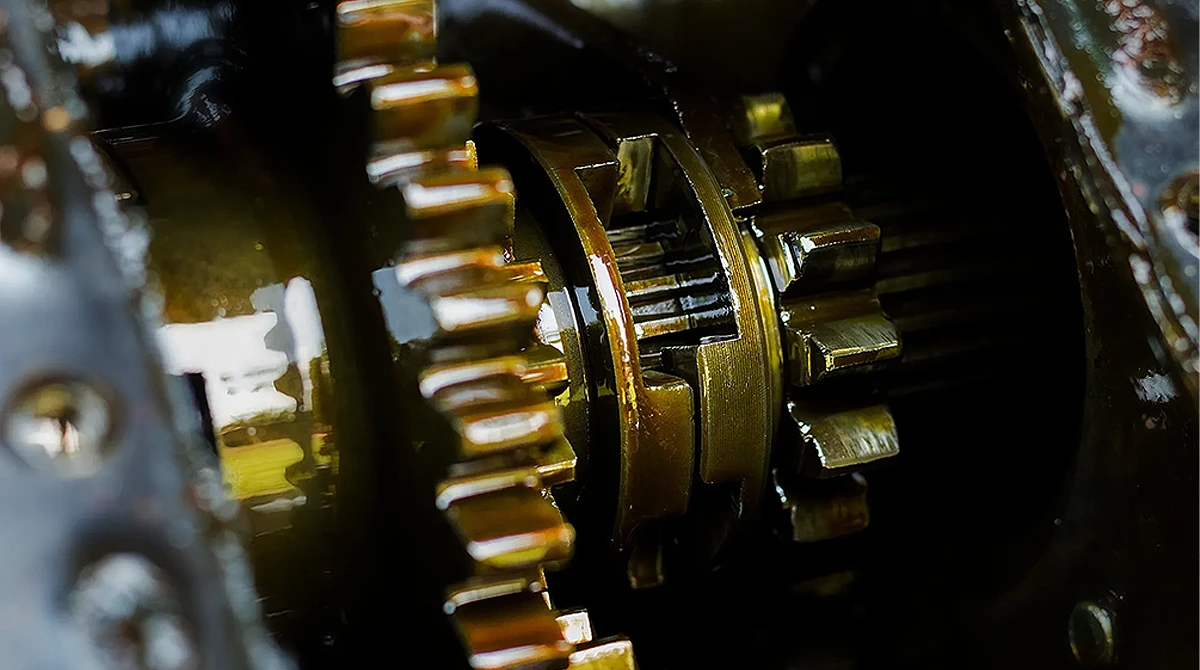

نگهداری درست، کلید افزایش طول عمر چرخ‌دنده‌هاست. روانکاری مناسب، بازرسی‌های دوره‌ای و توجه به علائم هشداردهنده باعث می‌شود از خرابی‌های پرهزینه جلوگیری شود. وقتی به انواع چرخ دنده ها و کارکرد آن ها نگاه می‌کنیم، متوجه می‌شویم که هر نوع دنده با ساختار خاص خود نیازمند شیوه نگهداری ویژه‌ای است. برای مثال، چرخ‌دنده‌های حلزونی به روانکاری دقیق‌تری نیاز دارند، در حالی که دنده‌های ساده یا مخروطی بیشتر تحت تاثیر سایش دندانه‌ها قرار می‌گیرند.
در واقع، تعمیر و نگهداری گیربکس و چرخ‌دنده نه تنها یک اقدام پیشگیرانه، بلکه نوعی سرمایه‌گذاری برای کاهش هزینه‌های آینده و افزایش عمر مفید تجهیزات محسوب می‌شود. رعایت این اصول، به‌ویژه در صنایع سنگین، تضمین می‌کند که انواع چرخ دنده ها و کارکرد آن ها همیشه در بهترین شرایط عملیاتی باقی بمانند.
راهنمای عیب یابی: نشانه‌های هشدار دهنده خرابی
خرابی چرخ‌دنده‌ها اغلب با نشانه‌هایی قابل تشخیص است:
- ایجاد صداهای غیرعادی یا زوزه در حین کار
- داغ شدن بیش از حد بدنه یا روغن
- کاهش راندمان و قدرت خروجی
- وجود لقی بیش از حد یا لرزش‌های ناخواسته
توجه به این علائم، به‌ویژه هنگام بررسی انواع چرخ دنده ها و کارکرد آن ها اهمیت زیادی دارد. شناسایی به‌موقع مشکلات، امکان برنامه‌ریزی برای تعمیر و انتخاب بهتر انواع گیربکس صنعتی در آینده را فراهم می‌کند. این موضوع همچنین کمک می‌کند تا از آسیب‌های جدی به سیستم جلوگیری شده و طول عمر تجهیزات افزایش یابد.
نتیجه‌گیری
اکنون که با انواع چرخ دنده ها و کارکرد آن ها آشنا شدید، می‌توانید اهمیت انتخاب درست و نگهداری اصولی را درک کنید. چرخ‌دنده‌ها اگر چه اجزایی کوچک به نظر می‌رسند، اما نقش آن‌ها در کارایی و طول عمر ماشین‌آلات انکارناپذیر است.
برای انتخاب یک چرخ‌دنده مناسب باید به نوع کاربرد، استانداردهای ساخت و شرایط کاری توجه کنید. کارشناسان آتور صنعت آماده‌اند تا با مشاوره رایگان، شما را در مسیر انتخاب بهترین گزینه راهنمایی کنند.
سوالات متداول انواع چرخ دنده
- انواع چرخ دنده ها و کارکرد آن ها چه هستند؟
چرخ‌دنده‌ها شامل ساده، مارپیچ، مخروطی، حلزونی، جناغی و شانه‌ای می‌شوند. هرکدام برای شرایطی خاص طراحی شده و وظیفه انتقال نیرو، تغییر سرعت یا گشتاور را بر عهده دارند. - چرا شناخت انواع چرخ دنده ها و کارکرد آن ها اهمیت دارد؟
زیرا انتخاب درست باعث افزایش راندمان و جلوگیری از خرابی‌های پرهزینه می‌شود. شناخت کاربرد هر مدل، تصمیم‌گیری آگاهانه را ممکن می‌سازد. - آیا انواع چرخ دنده ها و کارکرد آن ها در همه گیربکس‌ها یکسان است؟
خیر. هر گیربکس بر اساس نوع چرخ‌دنده طراحی می‌شود. برای مثال گیربکس حلزونی یا گیربکس هلیکال هرکدام عملکردی متفاوت دارند. - نگهداری صحیح چه نقشی در عملکرد انواع چرخ دنده ها و کارکرد آن ها دارد؟
نگهداری درست، روانکاری به موقع و بازرسی منظم عمر قطعات را افزایش داده و از توقف ناگهانی دستگاه جلوگیری می‌کند.
