نوسان فشار آب، روشن و خاموش شدن مکرر پمپ یا عملکرد نامنظم آن از جمله مشکلات رایجی هستند که معمولاً به تنظیم نادرست ست کنترل بازمی‌گردند. تنظیم ست کنترل یکی از مراحل کلیدی در راه‌اندازی صحیح سیستم پمپاژ آب خانگی است که نقش مهمی در حفظ فشار پایدار و جلوگیری از آسیب به تجهیزات دارد.
ست کنترل با عملکرد خودکار مبتنی بر فشار و جریان، پمپ را در زمان مناسب فعال یا غیرفعال می‌کند و به نوعی مغز کنترل‌کننده سیستم محسوب می‌شود. در ادامه، همراه ما باشید تا با تمام مراحل و نکات مهم این فرآیند آشنا شوید.
ست کنترل چیست و چگونه کار می‌کند؟
ست کنترل یکی از اجزای اصلی در سیستم پمپاژ آب خانگی است که وظیفه روشن و خاموش کردن خودکار پمپ را بر اساس میزان فشار و جریان آب بر عهده دارد. این دستگاه معمولاً شامل سنسور فشار، برد الکترونیکی و شیر یک‌طرفه است و به‌گونه‌ای طراحی شده که نیاز به دخالت دستی را از بین ببرد. برای مثال در یک خانه دو طبقه، زمانی که یکی از شیرها باز می‌شود، ست کنترل با تشخیص افت فشار، پمپ را به‌صورت خودکار روشن کرده و پس از بسته شدن شیر، آن را خاموش می‌کند.
این عملکرد دقیق و بدون وقفه باعث می‌شود فشار آب در تمام نقاط خانه پایدار بماند. اگر تنظیم ست کنترل به‌درستی انجام شود، میتوان از نوسانات فشار و آسیب به پمپ جلوگیری کرد.
تفاوت ست کنترل با کلید مکانیکی
کلید مکانیکی (پرشر سوئیچ) تنها با تغییرات فشار آب کار می‌کند و بر اساس یک حد مشخص، پمپ را روشن یا خاموش می‌نماید. اما ست کنترل برای پمپ های آب خانگی علاوه بر فشار، جریان آب را نیز تشخیص می‌دهد و به‌همین دلیل عملکرد هوشمندتری دارد. ست کنترل قادر است از روشن‌شدن پمپ در شرایط خشک (زمانی که آب در لوله وجود ندارد) جلوگیری کند و همچنین مانع از روشن و خاموش شدن‌های بی‌مورد شود؛ قابلیتی که در کلید مکانیکی وجود ندارد.
همین تفاوت در مکانیسم عملکرد باعث می‌شود عمر پمپ بیشتر شده و مصرف برق کاهش یابد. در صورت تنظیم ست کنترل به‌صورت صحیح، پایداری فشار و ایمنی عملکرد دستگاه نیز بیشتر خواهد بود. به‌طور کلی ست کنترل انتخابی به‌روزتر و مطمئن‌تر برای سیستم‌های آبرسانی خانگی نسبت به تجهیزات سنتی است.
وظایف اصلی ست کنترل در سیستم پمپ خانگی
ست کنترل به‌عنوان یکی از اجزای کلیدی سیستم آبرسانی، مجموعه‌ای از وظایف مهم را به‌عهده دارد که مستقیماً با کنترل هوشمند پمپ آب خانگی مرتبط است. این دستگاه با باز شدن شیر آب به‌طور خودکار پمپ را روشن می‌کند و پس از بسته شدن شیر، جریان را قطع کرده و پمپ را خاموش می‌نماید. در شرایطی که آب در سیستم وجود نداشته باشد از روشن‌شدن پمپ جلوگیری کرده و مانع از کارکرد خشک آن می‌شود؛ امری که به حفاظت از پمپ کمک می‌کند.
علاوه بر این، ست کنترل نوسانات فشار را تشخیص داده و عملکرد سیستم را به‌طور مداوم تنظیم می‌کند تا فشار یکنواخت و پایدار باقی بماند. این اتوماتیک‌سازی عملکرد علاوه بر این‌که موجب افزایش عمر مفید تجهیزات می‌شود، مصرف انرژی را نیز به میزان قابل توجهی کاهش می‌دهد. با انجام صحیح تنظیم ست کنترل بهره‌وری و ایمنی سیستم به‌طور چشمگیری افزایش می‌یابد.
چرا تنظیم درست ست کنترل اهمیت دارد؟
تنظیم نادرست ست کنترل میتواند باعث خاموش و روشن شدن‌های مکرر پمپ، نوسان فشار آب و استهلاک سریع قطعات شود؛ به‌ویژه در ساختمان‌های چند طبقه که فشار آب اهمیت بالاتری دارد. تنظیم فشار پمپ آب با ست کنترل موجب پایداری عملکرد، کاهش مصرف برق و جلوگیری از خرابی زودهنگام سیستم می‌شود. در نتیجه تنظیم ست کنترل برای حفظ سلامت پمپ ضروری است.
تأثیر تنظیم نادرست بر فشار و عملکرد پمپ
عدم تنظیم درست ست کنترل میتواند به اختلال جدی در عملکرد پمپ منجر شود. برای مثال در خانه‌ای که همزمان دو شیر آب باز شده اگر میزان فشار در ست کنترل به‌درستی تعریف نشده باشد، پمپ ممکن است روشن نشود یا برعکس، بیش از حد کار کند و بی‌وقفه در مدار بماند. این وضعیت علاوه بر این‌که باعث ناپایداری فشار در نقاط مختلف ساختمان می‌شود، فشار ناهمگون، کیفیت آبرسانی را کاهش داده و به استهلاک سریع‌تر قطعات داخلی منجر خواهد شد. افزایش مصرف برق نیز از دیگر پیامدهای این اختلال است. توجه به تنظیم فشار ست کنترل به‌عنوان یک عامل پیشگیرانه، نقش مهمی در افزایش طول عمر پمپ، بهبود عملکرد سیستم و کاهش هزینه‌های جانبی ایفا می‌کند؛ بنابراین انجام صحیح تنظیم ست کنترل نه یک گزینه؛ بلکه ضرورتی فنی و اقتصادی است.
علائم رایج ست کنترل‌های تنظیم نشده
علائم رایج تنظیم نبودن ست کنترل شامل روشن‌نشدن پمپ هنگام باز شدن شیر، روشن‌ماندن مداوم پمپ، نوسان فشار، صداهای غیرطبیعی و خطاهای دیجیتالی مکرر است. این مشکلات اغلب بهراحتی قابل رفع هستند؛ به‌ویژه اگر با یک آموزش تنظیم ست کنترل ساده آشنا باشید. تشخیص زودهنگام این نشانه‌ها از آسیب‌های جدی به سیستم و هزینه‌های اضافی جلوگیری می‌کند.

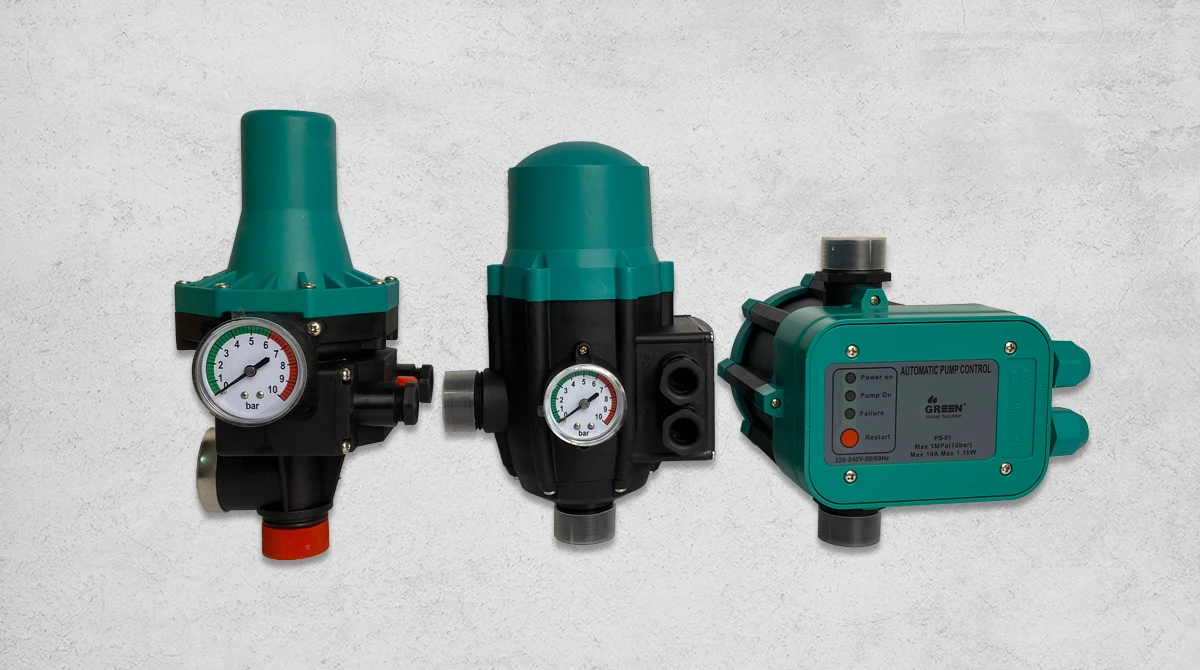

انواع ست کنترل پمپ آب و کاربرد هر نوع
انتخاب مدل مناسب از میان انواع ست کنترل پمپ آب، کاملاً به شرایط فنی ساختمان و سطح نیاز مصرف‌کننده بستگی دارد. مدل‌های ساده، معمولاً فاقد قابلیت تنظیم دقیق فشار هستند و برای ویلاها یا خانه‌های یک‌طبقه با مصرف کم مناسب‌اند. ست کنترل‌های پیچ‌دار، امکان تنظیم ست کنترل به‌صورت مکانیکی را فراهم می‌کنند و برای ساختمان‌های دو یا سه‌طبقه با مصرف متوسط انتخاب مناسبی به شمار می‌آیند.
مدل‌های دیجیتال نیز با دقت بالا قابلیت شخصی‌سازی فشار شروع و توقف را دارند و اغلب در آپارتمان‌های چند طبقه یا کاربری‌های صنعتی سبک استفاده می‌شوند. برخی مدل‌ها حتی دارای هیدروتانک یا سنسور فشار جداگانه هستند که برای شرایط خاص یا مصرف بالا کاربرد دارند. برای انتخاب مطمئن‌تر، می‌توانید مقاله بهترین ست کنترل پمپ آب خانگی و صنعتی؛ راهنمای خرید تخصصی و مقایسه برندها را مطالعه فرمایید.
ست کنترل ساده
یکی از مدل‌های ابتدایی و اقتصادی این تجهیزات، ست کنترل ساده پمپ است که بدون داشتن قابلیت تنظیم فشار، صرفاً وظیفه قطع و وصل خودکار پمپ را بر عهده دارد. این نوع ست کنترل بیشتر برای خانه‌های یک‌طبقه، ویلاها یا ساختمان‌هایی با مصرف محدود مناسب است که نیاز چندانی به کنترل دقیق فشار ندارند.
اگرچه این مدل‌ها نصب آسان و قیمت مناسب‌تری دارند؛ اما به‌دلیل حساسیت پایین، ممکن است در شرایط نوسان فشار یا مصرف متغیر، عملکرد یکنواختی نداشته باشند. به‌عنوان مثال در یک خانه روستایی با تنها یک نقطه مصرف، استفاده از این مدل میتواند کارآمد باشد؛ اما در آپارتمان‌ها ممکن است کارایی کافی نداشته باشد. در صورت نیاز به دقت بالاتر در تنظیم ست کنترل و کنترل فشار، بهتر است سراغ مدل‌های پیشرفته‌تر بروید.
ست کنترل پیچ‌دار (تنظیم مکانیکی)
نسخه‌ای انعطاف‌پذیرتر از مدل‌های ساده، ست کنترل پیچ‌دار یا همان مدل مکانیکی ست کنترل است که به کمک دو پیچ قابل تنظیم، امکان تعیین فشار شروع (cut-in) و توقف (cut-off) پمپ را فراهم می‌کند. این مدل عملکرد آنالوگ دارد و برای ساختمان‌هایی با نیازهای متغیر آبرسانی مانند خانه‌های دو یا سه‌طبقه، گزینه‌ای مناسب‌تر است. کاربر میتواند با کمی آشنایی فنی، تنظیمات را متناسب با مصرف و ارتفاع انجام دهد.
البته باید توجه داشت که در صورت تنظیم ست کنترل به‌صورت نادرست، امکان بروز نوسان فشار یا تاخیر در روشن و خاموش شدن پمپ وجود دارد. این مدل به‌دلیل انعطاف بیشتر برای کاربران نیمه‌حرفه‌ای انتخابی کارآمد ولی نیازمند دقت در نصب و تنظیم است.
ست کنترل دیجیتال
مدل دیجیتال، پیشرفته‌ترین نوع ست کنترل است که با داشتن نمایشگر و قابلیت تنظیم دقیق پارامتر هایی مانند P1 و P2، کنترل دقیقی بر فشار آب فراهم می‌کند. نحوه تنظیم ست کنترل دیجیتال کمی تخصصی‌تر است؛ اما در ساختمان‌های چند طبقه با مصرف متغیر، کارایی بسیار بالایی دارد و هشدارهای خطا را نیز نمایش می‌دهد.
ست کنترل دیجیتال با هیدروتانک
پیشرفته‌ترین گزینه برای کنترل دقیق پمپ آب، ست کنترل دیجیتال با هیدروتانک است. این مدل علاوه بر قابلیت تنظیم دیجیتال، با یک تانک تحت فشار کوچک همراه است که به‌طور مؤثری کاهش نوسان با کمک تانک فشار را ممکن می‌سازد. این ترکیب باعث افزایش عمر پمپ و جلوگیری از ضربه‌های ناگهانی فشار می‌شود. برای مناطقی با فشار ناپایدار یا کاربری‌هایی مانند گلخانه‌ها، انتخابی بسیار مناسب است.
ست کنترل با سنسور فشار مجزا
در برخی مدل‌های خاص از حسگر مجزای ست کنترل استفاده می‌شود که خارج از بدنه نصب شده و کنترل دقیق‌تر فشار آب را امکان‌پذیر می‌سازد. این مدل‌ها معمولاً در پروژه‌های صنعتی یا سیستم‌های حساس مانند تابلو برق و اینورتر کاربرد دارند. اگرچه قیمت بالاتری دارند؛ اما در شرایط خاص، عملکردی دقیق و پایدار ارائه می‌دهند و نیازمند تنظیم ست کنترل با دقت بالاتر هستند.
آموزش تنظیم ست کنترل مکانیکی (پیچ‌دار)
در مدل‌های مکانیکی یا همان پیچ‌دار، دو پیچ تنظیم اصلی وجود دارد؛ یکی برای تعیین فشار روشن شدن پمپ (cut-in) و دیگری برای فشار خاموش شدن آن (cut-off). برای شروع بهتر است پمپ را در حالت خاموش قرار داده و پیچ مربوط به روشن شدن را به‌گونه‌ای تنظیم کنید که با باز شدن شیر، پمپ به‌موقع فعال شود. سپس با بستن شیر و تنظیم پیچ دوم، زمان خاموش شدن پمپ را به‌دقت مشخص کنید.
تنظیم فشار ست کنترل باید متناسب با ارتفاع ساختمان انجام شود؛ برای مثال در ساختمان‌های چند طبقه، فشار روشن شدن باید کمی بالاتر در نظر گرفته شود. در نحوه تنظیم ست کنترل، رایج‌ترین اشتباه کاربران، بی‌توجهی به تعادل بین فشار ورودی و خروجی است که ممکن است باعث نوسان یا روشن ماندن بی‌مورد پمپ شود.
نحوه تنظیم ست کنترل دیجیتال
در ست کنترل دیجیتال تنظیم فشار از طریق نمایشگر و دو پارامتر P1 (فشار شروع) و P2 (فشار توقف) انجام می‌شود. مقدار مناسب این پارامترها بسته به ارتفاع ساختمان متفاوت است؛ مثلاً در ساختمان سه‌طبقه، P1 حدود ۲.۲ و P2 حدود ۳.۵ بار پیشنهاد می‌شود. منوی تنظیمات در برندهای مختلف ممکن است متفاوت باشد؛ اما اصول کلی یکسان است. برای دستیابی به عملکرد دقیق، تنظیم کردن ست کنترل باید طبق دفترچه راهنما انجام شود.
تنظیم بر اساس تعداد طبقات ساختمان
باید توجه داشت که در تنظیم ست کنترل، تناسب فشار و طبقات موضوعی کلیدی است. برای یک خانه یک‌طبقه، فشار شروع در حدود ۱.۵ بار کافی است؛ اما در خانه‌های دو یا سه‌طبقه، مقدار فشار روشن شدن باید به‌ترتیب تا ۲ یا ۲.۵ بار افزایش یابد. فشار بالاتر از حد لازم ممکن است به اتصالات و لوله‌کشی آسیب بزند و فشار کمتر نیز در طبقات بالا تاثیرگذار نخواهد بود؛ بنابراین تنظیم بر اساس ارتفاع ساختمان توصیه می‌شود. در صورت عدم اطمینان، مشاوره با یک تکنسین متخصص میتواند مانع بسیاری از خطاهای تنظیم شود. برای آشنایی بیشتر مقاله برای حل مشکل فشار آب در طبقات بالا چه کنیم؟ را نیز می‌توانید مطالعه کنید.
نصب اصولی ست کنترل روی پمپ آب خانگی

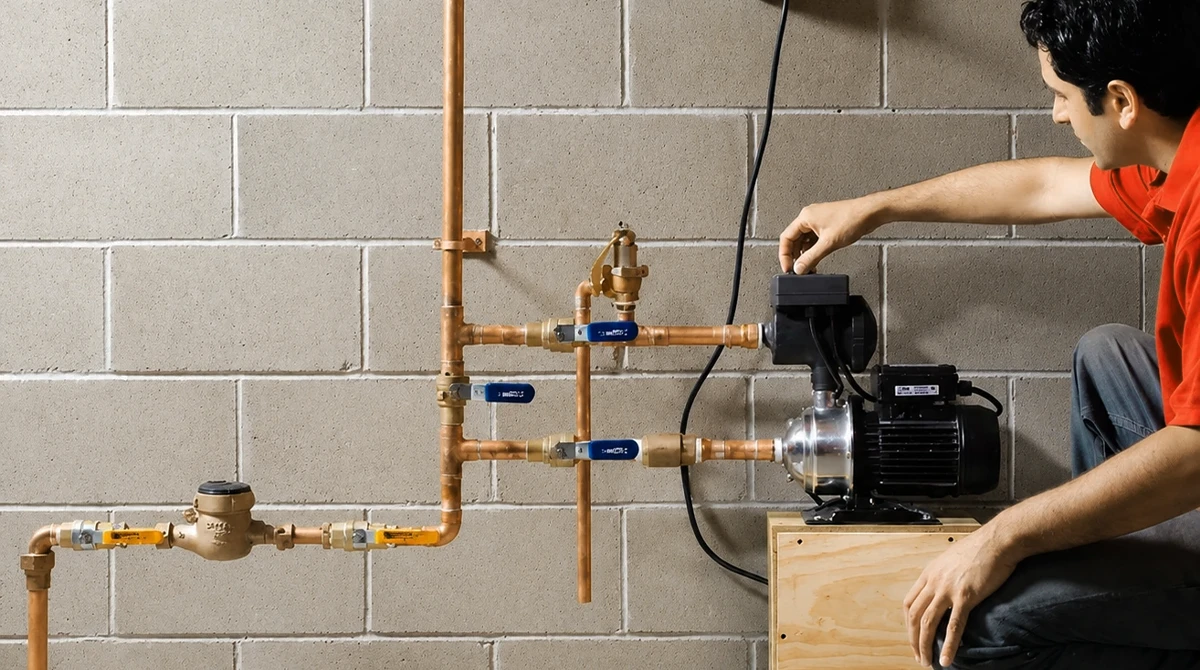

برای داشتن عملکرد دقیق و ایمن، رعایت مراحل نصب اتوماتیک ست کنترل کاملاً ضروری است. ابتدا محل نصب باید روی خط خروجی پمپ و در مسیر مستقیم جریان آب انتخاب شود. سپس جهت فلش روی بدنه ست کنترل باید با جهت جریان هم‌سو باشد. اتصال برق باید توسط فرد مجرب انجام شود؛ چرا که سیم‌کشی نادرست میتواند خطر آفرین باشد.
پیش از تنظیم ست کنترل حتماً بررسی شود که هیچ نشتی یا افت فشاری در مسیر وجود نداشته باشد. پیشنهاد می‌شود در کنار مراحل نصب از یک دیاگرام ساده‌ی متنی برای نمایش موقعیت پمپ، ست کنترل و مسیر لوله‌کشی استفاده شود. تجربه نصب موفق در خانه‌هایی با فشار ناپایدار نشان می‌دهد که رعایت این اصول، تأثیر چشمگیری بر عملکرد دارد.
بررسی عملکرد ست کنترل در شرایط مختلف ساختمان
عملکرد ست کنترل در ساختمان‌های مختلف به‌شدت تحت‌تأثیر نوع طراحی و ساختار تاسیساتی ساختمان است. در خانه‌های ویلایی یک‌طبقه، یک ست کنترل ساده میتواند پاسخگوی نیاز مصرف باشد؛ اما در آپارتمان‌های چند طبقه استفاده از مدل دیجیتال با قابلیت تنظیم دقیق فشار توصیه می‌شود تا فشار یکنواخت در همه طبقات برقرار بماند. در ساختمان‌هایی که از مخزن ذخیره پشت‌بام استفاده می‌کنند نیز، ست کنترل باید با ظرفیت و فشار ورودی مخزن هماهنگ باشد.
به‌عنوان مثال در خانه‌ای سه‌طبقه که ست کنترل مکانیکی به‌درستی انتخاب نشده بود، نوسان فشار و روشن‌نشدن پمپ در طبقات بالا، مشکلاتی جدی ایجاد کرد؛ بنابراین انتخاب صحیح مدل و تنظیم ست کنترل بر اساس شرایط فنی هر ساختمان، تاثیر مستقیمی بر عملکرد پایدار و عمر مفید پمپ دارد.
تنظیم ست کنترل در حضور منبع تحت فشار
در بسیاری از سیستم‌های پیشرفته استفاده همزمان ست کنترل و منبع تحت فشار به‌عنوان یک راهکار مؤثر برای افزایش کارایی سیستم پمپاژ توصیه می‌شود. در این ترکیب منبع تحت فشار (هیدروتانک) با ذخیره‌سازی موقت آب، باعث کاهش دفعات روشن و خاموش شدن پمپ می‌شود که نتیجه آن کاهش استهلاک و مصرف برق است. این شیوه در ساختمان‌هایی با مصرف دائم یا فشار ناپایدار، مانند کلینیک‌ها یا مجتمع‌های مسکونی، بسیار کاربردی است.
برای عملکرد صحیح، تنظیم ست کنترل باید بر اساس حجم منبع و میزان مصرف انجام شود. پیشنهاد می شود مطلب استفاده همزمان از ست کنترل و منبع تحت فشار: بله یا خیر؟ را نیز مطالعه نمائید.
عیب‌یابی ست کنترل و رفع مشکلات رایج
در فرآیند عیب‌یابی ست کنترل پمپ مشکلاتی مانند روشن نشدن پمپ، خطاهای دیجیتالی یا قطع و وصلهای مکرر بسیار رایج‌اند. این اختلال‌ها معمولاً ناشی از نوسان فشار، سیم‌کشی نادرست یا ایراد در سنسور فشار هستند. با بررسی وضعیت منبع تغذیه، تمیز بودن فیلترها و تنظیم ست کنترل مطابق با شرایط مصرف، میتوان بسیاری از این مشکلات را به‌سادگی رفع کرد.
چه زمانی باید ست کنترل را تعویض کنیم؟
تعویض ست کنترل پمپ آب زمانی ضروری است که نشانه‌هایی مانند روشن‌نشدن پمپ، خطاهای مکرر دیجیتالی، نشتی بدنه یا قطع‌نشدن پمپ پس از بستن شیر مشاهده شود. در بسیاری از موارد تعمیر موقت جواب نمی‌دهد و زمان مناسب برای تعویض ست کنترل فرا رسیده است. اگر با ست کنترل قدیمی در یک خانه چند طبقه روبهرو هستید، تعویض میتواند هزینه‌های آینده را کاهش دهد.
جمع بندی
شناخت نوع ست کنترل، دقت در تنظیم ست کنترل، بررسی شرایط ساختمان و در نظر گرفتن مصرف واقعی، مهم‌ترین عوامل در انتخاب یک سیستم آبرسانی کارآمد هستند.
تیم آتور صنعت با تجربه تخصصی در این حوزه، آماده ارائه مشاوره فنی رایگان به شماست تا بهترین گزینه را با اطمینان انتخاب کنید. در پایین همین صفحه می‌توانید فرم درخواست مشاوره را پر کنید یا مستقیماً با ما تماس بگیرید. کارشناسان ما بین ساعت ۸ تا ۱۷ پاسخگوی شما هستند و به‌سرعت با شما ارتباط خواهند گرفت.
سوالات متداول آموزش تنظیم ست کنترل پمپ آب
- آیا تنظیم ست کنترل برای هر نوع پمپ متفاوت است؟
بله. این تنظیم باید بر اساس نوع پمپ، فشار ورودی و ساختار ساختمان انجام شود تا عملکرد بهینه‌ای داشته باشد. - چگونه بفهمیم ست کنترل نیاز به تنظیم مجدد دارد؟
اگر با نوسان فشار، روشن نشدن پمپ یا قطع و وصلهای مکرر روبهرو شدید، احتمالاً زمان تنظیم ست کنترل مجدد فرا رسیده است. - آیا تنظیم ست کنترل دیجیتال دشوار است؟
خیر. با دانستن مقادیر مناسب P1 و P2 و توجه به دفترچه راهنما، میتوان تنظیمات را بهراحتی انجام داد. - اگر تنظیم ست کنترل اشتباه انجام شود، چه اتفاقی میافتد؟
تنظیم نادرست میتواند منجر به افزایش مصرف برق، کاهش عمر پمپ و ناپایداری فشار آب شود.
