در دنیای صنعت و حتی کاربردهای خانگی، الکتروموتور ها قلب تپنده بسیاری از سیستمها هستند. از پمپهای آب کوچک گرفته تا کمپرسورهای صنعتی و سیستمهای تهویه مطبوع، همگی به نیروی محرکه الکتریکی نیاز دارند. اما یکی از چالشبرانگیزترین و در عین حال حیاتیترین بخشهای نگهداری و راهاندازی این موتورها، مسئله «راهاندازی» و «تداوم چرخش» آنهاست. الکتروموتور های تکفاز برخلاف مدلهای سهفاز، به طور طبیعی میدان مغناطیسی دوار تولید نمیکنند و برای ایجاد گشتاور اولیه جهت چرخش روتور، به یک کمکی نیاز دارند. این کمک، نقش خازن ایفا میکند. بسیاری از تکنسینها و حتی کاربران عادی، تصور میکنند که تعویض یک خازن سوخته، کاری ساده و بدیهی است و هر خازنی با ولتاژ مشابه جایگزین میشود. اما واقعیت این است که انتخاب اشتباه خازن، نه تنها باعث عدم راهاندازی موتور یا کاهش راندمان آن میشود، بلکه میتواند در کوتاهترین زمان منجر به سوختن سیمپیچهای گرانقیمت موتور و ایجاد هزینههای سنگین تعمیراتی شود.
چرا انتخاب خازن برای الکتروموتورهای تکفاز اینقدر پیچیده است؟ زیرا خازنها تنها یک قطعه ذخیرهساز انرژی ساده نیستند؛ آنها ابزارهای دقیق مهندسی هستند که با تغییر فاز در جریان الکتریکی، میدان مغناطیسی لازم برای چرخش را ایجاد میکنند. تفاوت بین خازنهای استارتی و راهاندازی، تفاوت در ظرفیت میکروفاراد، تحمل ولتاژ و حتی نوع دیالکتریک مورد استفاده در ساخت آنها، میتواند سرنوشت یک دستگاه صنعتی را تغییر دهد.
در این مقاله جامع، ما عمیقترین لایههای فنی و عملیاتی مربوط به انتخاب خازن برای الکتروموتورهای تکفاز را بررسی خواهیم کرد. اگر به دنبال درک عمیق از نحوه عملکرد این قطعه، معیارهای دقیق انتخاب ظرفیت و نوع آن، و همچنین عیبیابی مشکلاتی مانند داغ شدن بیش از حد خازن هستید، این راهنما بهترین منبع برای شما خواهد بود. بیایید سفری فنی به دنیای الکتروموتورها داشته باشیم و رازهای پنهان در پشت پنلهای فلزی این موتورها را کشف کنیم.
الکتروموتور تکفاز و سهفاز: تفاوتهای بنیادین و کاربرد هرکدام
برای درک صحیح نقش خازن، ابتدا باید تفاوت ماهوی بین الکتروموتورهای تکفاز و سهفاز را بشناسیم. الکتروموتورهای سهفاز با دریافت سه فاز برق که هر کدام با اختلاف فاز ۱۲۰ درجه از هم قرار دارند، به طور طبیعی یک میدان مغناطیسی دوار و پیوسته در استاتور ایجاد میکنند. این میدان دوار، روتور را بدون نیاز به هیچ قطعه کمکی به چرخش درمیآورد. به همین دلیل، موتورهای سهفاز راندمان بالاتر، لرزش کمتر و گشتاور راهاندازی پایدارتری دارند و معمولاً در صنایع بزرگ، پمپهای بزرگ و دستگاههای سنگین استفاده میشوند. اما در بسیاری از کاربردهای خانگی، اداری و حتی برخی کاربردهای صنعتی کوچک، دسترسی به برق سهفاز وجود ندارد یا هزینه آن توجیه اقتصادی ندارد. در اینجا الکتروموتورهای تکفاز وارد میدان میشوند.
الکتروموتورهای تکفاز تنها یک فاز برق و یک نول دریافت میکنند. این نوع تغذیه، یک میدان مغناطیسی ضربانی (Pulsating) ایجاد میکند، نه یک میدان دوار. میدان ضربانی به تنهایی نمیتواند روتور را از حالت سکون به حرکت درآورد، مگر اینکه روتور از قبل در حال چرخش باشد. بنابراین، موتورهای تکفاز نیاز به مکانیزمی دارند که در لحظه استارت، یک فاز مصنوعی ایجاد کند تا میدان مغناطیسی دوار شبیهسازی شود. اینجاست که خازنها و رلههای راهانداز یا رلههای سیمپیچی وارد عمل میشوند. کاربرد الکتروموتورهای تکفاز بسیار گسترده است و شامل پمپهای آب خانگی و کشاورزی، کمپرسورهای یخچال و کولر گازی، فنهای تهویه، دستگاههای ماشینکاری کوچک، و حتی ابزارهای برقی دستی مانند دریل و فرز میشود. شناخت این کاربردها به ما کمک میکند تا بفهمیم چرا دقت در انتخاب قطعات جانبی مانند خازن، تأثیر مستقیمی بر عملکرد و طول عمر دستگاه در این طیف وسیع از تجهیزات دارد.
انواع الکتروموتورهای تکفاز و نقش خازن در آنها
در دنیای الکتروموتورهای تکفاز، ما با دو دسته اصلی مواجه هستیم که از نظر نحوه راهاندازی و استفاده از خازن، تفاوتهای اساسی دارند. دسته اول، الکتروموتورهای تکخازنه یا رلهای هستند. در این موتورها، یک خازن راهاندازی (Start Capacitor) و معمولاً یک رله راهانداز (رله الکترومکانیکی) وجود دارد. خازن در این نوع موتورها فقط در لحظه استارت به مدار متصل میشود تا گشتاور اولیه لازم برای چرخش روتور را فراهم کند. به محض اینکه موتور به سرعت نامی خود میرسد، رله خازن را از مدار خارج میکند. این موتورها برای کاربردهایی با گشتاور راهاندازی بالا و کارکرد متناوب مناسب هستند.

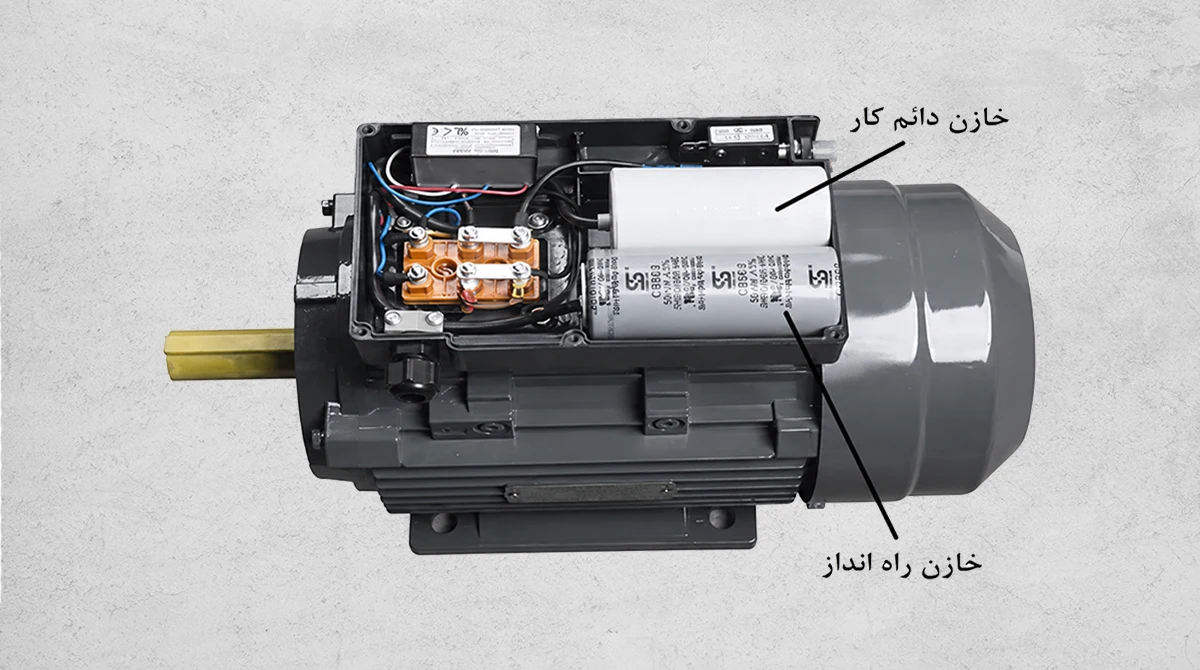

دسته دوم، الکتروموتورهای دو خازنه یا استارتی هستند. این موتورها دارای دو خازن هستند: یک خازن استارتی برای گشتاور اولیه و یک خازن راهاندازی (Run Capacitor) که به صورت دائمی در مدار باقی میماند. خازن دائمی با بهبود ضریب توان و ایجاد میدان مغناطیسی دوار پایدارتر، راندمان موتور را افزایش داده و صدای کارکرد آن را کاهش میدهد. این موتورها برای کاربردهایی با بار مداوم و نیاز به عملکرد نرم و بیصدا، مانند کولرهای گازی و پمپهای شناور، ایدهآل هستند. درک تفاوت این دو نوع موتور، گام اول در انتخاب خازن برای الکتروموتورهای تکفاز است، زیرا ظرفیت و نوع خازن مورد نیاز برای هر کدام کاملاً متفاوت است.
نحوه انتخاب خازن در الکتروموتورهای تکفاز: معیارهای فنی و محاسباتی
مهمترین بخش این راهنما، بررسی دقیق نحوه انتخاب خازن است. بسیاری از افراد به اشتباه فکر میکنند که فقط ولتاژ خازن مهم است، اما در واقعیت، ظرفیت خازن (بر حسب میکروفاراد یا µF) حیاتیترین فاکتور است. ظرفیت خازن تعیین میکند که چقدر فاز جریان در سیمپیچ کمکی جابجا میشود. اگر ظرفیت خازن کمتر از مقدار استاندارد باشد، گشتاور راهاندازی موتور کاهش یافته و موتور ممکن است اصلاً روشن نشود یا با صدای وزوز شدید و جریان کشی بالا کار کند. اگر ظرفیت خازن بیش از حد استاندارد باشد، جریان عبوری از سیمپیچ کمکی افزایش یافته و باعث داغ شدن شدید سیمپیچها و در نهایت سوختن آنها میشود. بنابراین، دقیقترین روش برای انتخاب خازن، مراجعه به پلاک مشخصات موتور است. روی پلاک موتور، معمولاً ظرفیت خازن مورد نیاز (مثلاً 20 میکروفاراد یا 40 میکروفاراد و ولتاژ کاری مثلاً 400 ولت) درج شده است.
اگر پلاک موتور گم شده باشد یا خوانا نباشد، باید از روشهای جایگزین استفاده کرد. یکی از روشهای تجربی، استفاده از فرمولهای تقریبی بر اساس توان موتور است. به عنوان مثال، برای موتورهای تکفاز معمولی، میتوان از رابطه تقریبی استفاده کرد که در آن به ازای هر کیلووات توان، مقدار مشخصی میکروفاراد نیاز است. اما این روش همیشه دقیق نیست و بهتر است با احتیاط انجام شود. نکته بسیار مهم دیگر، انتخاب ولتاژ خازن است. ولتاژ خازن باید همیشه بیشتر از ولتاژ شبکه برق باشد. برای شبکه ۲۲۰ ولت، معمولاً از خازنهای ۴۰۰ ولتی استفاده میشود. استفاده از خازن با ولتاژ نامی پایینتر از ولتاژ شبکه، منجر به انفجار یا نشتی خازن در کوتاهترین زمان خواهد شد.
همچنین، نوع خازن نیز مهم است. خازنهای استارتی (معمولاً الکترولیتی یا پلیپروپیلن با بدنه استوانهای بزرگ) فقط برای زمان کوتاه (چند ثانیه) طراحی شدهاند و نباید به صورت دائمی در مدار بمانند. در مقابل، خازنهای راهاندازی دائمی (معمولاً پلیپروپیلن با بدنه مکعبی یا بیضی شکل) برای کارکرد طولانیمدت طراحی شدهاند و دارای مقاومت داخلی (ESR) بسیار پایین هستند. در انتخاب خازن برای الکتروموتورهای تکفاز، تطابق دقیق نوع خازن (استارتی یا دائمی) با نوع موتور (تکخازنه یا دوخازنه) به اندازه ظرفیت آن اهمیت دارد.
تاثیر انتخاب صحیح یا غلط خازن بر عملکرد الکتروموتور
انتخاب صحیح خازن، ضامن سلامت و راندمان الکتروموتور است. وقتی خازن با ظرفیت و نوع مناسب انتخاب شود، موتور با کمترین لرزش، کمترین صدا و حداکثر راندمان کار میکند. جریان مصرفی موتور بهینه شده و سیمپیچها در دمای ایمن کار میکنند. عمر مفید موتور به طور قابل توجهی افزایش مییابد و هزینههای تعمیر و نگهداری به حداقل میرسد. از سوی دیگر، انتخاب غلط خازن میتواند فاجعهبار باشد. اگر خازن ظرفیت پایین داشته باشد، موتور در راهاندازی ضعیف عمل میکند. این ضعف باعث میشود موتور زمان بیشتری برای رسیدن به سرعت نامی نیاز داشته باشد. در این مدت، جریان کشی موتور بالا میماند و سیمپیچها گرم میشوند. همچنین، گشتاور خروجی موتور کاهش مییابد و اگر بار روی موتور زیاد باشد، موتور ممکن است از کار بیفتد.
در مقابل، اگر خازن ظرفیت بالا داشته باشد، جریان زیادی از سیمپیچ کمکی عبور میکند. این جریان اضافی باعث داغ شدن سریع سیمپیچها و تخریب عایقبندی آنها میشود. در نهایت، سیمپیچها میسوزند و موتور نیاز به بازسیمپیچی دارد که هزینهای معادل تعویض کل موتور دارد. علاوه بر این، خازنهای نامناسب ممکن است باعث ایجاد نویز الکتریکی، لرزشهای مخرب و کاهش عمر سایر قطعات الکترونیکی متصل به موتور شوند. بنابراین، صرفهجویی در هزینه خرید یک خازن با کیفیت یا انتخاب ظرفیت اشتباه، میتواند منجر به خسارات مالی بسیار سنگینتری در آینده شود. دقت در انتخاب خازن برای الکتروموتورهای تکفاز نه تنها یک توصیه فنی، بلکه یک ضرورت اقتصادی و ایمنی است.
دلیل داغ کردن خازن و عیبیابی
یکی از شایعترین مشکلاتی که تکنسینها با آن مواجه میشوند، داغ شدن بیش از حد خازن است. خازنهای الکتروموتور باید در دمای محیط کار کنند و داغ شدن آنها نشانهای از وجود مشکل است. دلایل اصلی داغ شدن خازن عبارتند از: اول، انتخاب ظرفیت نامناسب. اگر ظرفیت خازن بیش از حد استاندارد باشد، جریان عبوری از آن افزایش یافته و گرمای تولید شده در داخل خازن بالا میرود. دوم، ولتاژ نامی پایین. اگر ولتاژ شبکه نوسان داشته باشد یا ولتاژ نامی خازن کمتر از ولتاژ واقعی مدار باشد، خازن تحت فشار قرار گرفته و داغ میشود. سوم، خرابی داخلی خازن. خازنها به مرور زمان خشک میشوند یا دیالکتریک آنها آسیب میبیند. این آسیب باعث افزایش مقاومت داخلی (ESR) میشود که مستقیماً به گرمای زیاد تبدیل میشود. چهارم، نصب نادرست. قرار دادن خازن در مجاورت قطعات داغ موتور یا در فضایی با تهویه نامناسب، میتواند به تجمع گرما و داغ شدن زودرس خازن منجر شود.
اگر خازن داغ شود، اولین اقدام قطع برق و بررسی ظرفیت و ولتاژ آن با مقادیر پلاک موتور است. اگر مقادیر درست باشند، خازن را با یک خازن نو و با کیفیت جایگزین کنید. همچنین، بررسی کنید که خازن در مکانی خنک و دور از منابع حرارتی نصب شده باشد. در موتورهای دو خازنه، اگر خازن دائمی داغ شود، احتمالاً سیمپیچ کمکی دچار اتصال کوتاه جزئی شده است که نیاز به بررسی تخصصی دارد. نادیده گرفتن داغ شدن خازن میتواند منجر به انفجار آن و پخش مواد شیمیایی خطرناک شود. بنابراین، داغ شدن خازن را هرگز نادیده نگیرید و فوراً اقدام به تعویض یا عیبیابی کنید. این موضوع بخشی جداییناپذیر از فرآیند نگهداری و انتخاب خازن برای الکتروموتورهای تکفاز است.
نحوه نصب و تعویض خازن از الکتروموتور

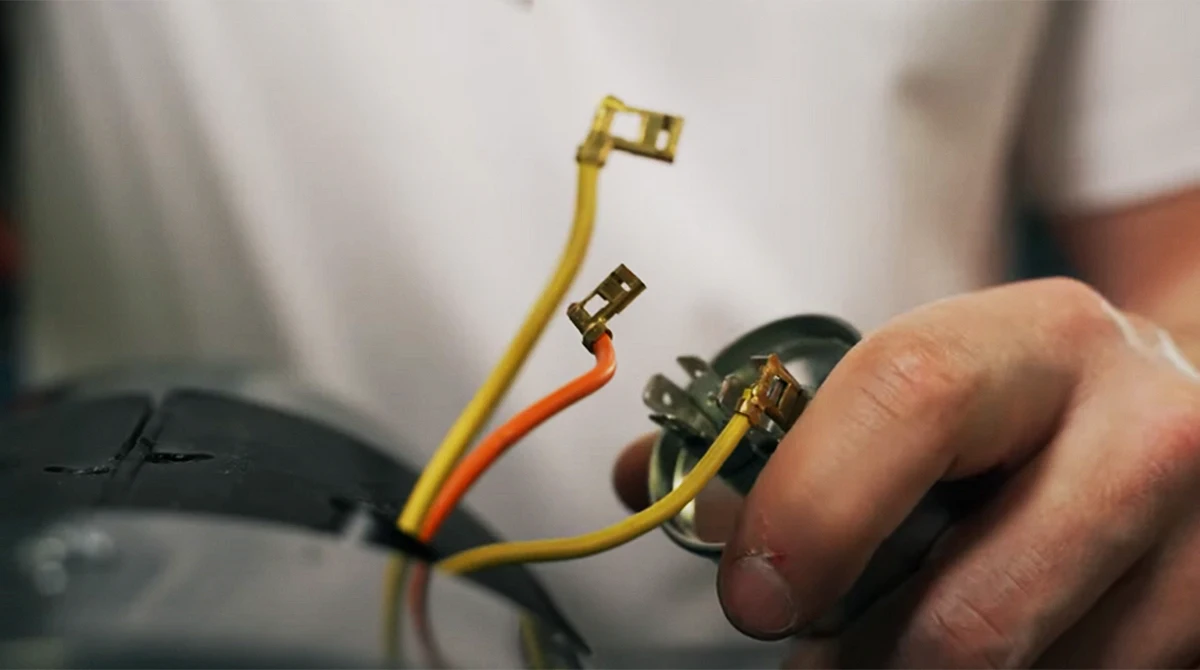

تعویض خازن فرآیندی ساده است، اما نیاز به رعایت اصول ایمنی دارد. قبل از هر کاری، برق موتور را کاملاً قطع کنید. حتی پس از قطع برق، خازنها میتوانند شارژ الکتریکی را برای مدتی در خود نگه دارند. بنابراین، قبل از دست زدن به خازن، ترمینالهای آن را با یک مقاومت یا پیچگوشتی عایقدار اتصال کوتاه کنید تا شارژ تخلیه شود. خازنهای قدیمی را با دقت جدا کنید و عکس آنها را بگیرید تا در نصب خازن جدید دچار اشتباه در سیمکشی نشوید. به سیمهای متصل به خازن که معمولاً با برچسبهای C, Run, Start یا علامتهای مشابه است، دقت کنید. خازن جدید را با همان ظرفیت (µF) و ولتاژ (V) یا بالاتر انتخاب کنید. سیمهای خازن جدید را به همان ترمینالها متصل کنید. اگر از بستهای سیم استفاده میکنید، مطمئن شوید که اتصال محکم و بدون شل شدگی است. پس از نصب، موتور را روشن کرده و عملکرد آن را زیر نظر بگیرید. اگر موتور با صدای نرم و بدون لرزش کار کرد، نصب موفقیتآمیز بوده است. در صورت وجود هرگونه صدای غیرعادی یا بوی سوختگی، بلافاصله برق را قطع کنید. رعایت این مراحل، تضمینکننده ایمنی و کارایی در فرآیند تعویض خازن است.
جمعبندی و نتیجهگیری
در نهایت، انتخاب خازن برای الکتروموتورهای تکفاز یک فرآیند فنی حساس است که تأثیر مستقیمی بر عملکرد، راندمان و طول عمر الکتروموتور دارد. از درک تفاوت بین موتورهای تکخازنه و دوخازنه گرفته تا محاسبه دقیق ظرفیت و انتخاب ولتاژ مناسب، هر مرحله نیازمند دقت و دانش فنی است. انتخاب اشتباه میتواند منجر به سوختن سیمپیچها، کاهش گشتاور و افزایش هزینههای تعمیراتی شود. با رعایت اصول ذکر شده در این مقاله، از جمله مراجعه به پلاک موتور، استفاده از خازنهای با کیفیت و رعایت نکات ایمنی در نصب، میتوانید از بروز مشکلات جلوگیری کنید. اگر در فرآیند انتخاب یا تعویض خازن با ابهامی مواجه شدید یا نیاز به مشاوره تخصصی برای تجهیزات صنعتی خود دارید، تیم متخصصان ما در سایت آتورصنعت آماده ارائه خدمات مشاوره و تأمین قطعات با کیفیت هستند. با اعتماد به تجربه و دانش فنی آتورصنعت، اطمینان حاصل کنید که تجهیزات شما با بهترین قطعات و مطابق با استانداردهای روز کار میکنند. برای دریافت مشاوره رایگان و خرید انواع الکتروموتور، با کارشناسان ما به شمارهی 03132004 تماس بگیرید.
