هنگام طراحی یا انتخاب الکتروموتور، یکی از پرسشهای همیشگی این است که تفاوت الکتروموتور پوسته چدنی و آلومینیومی چیست و کدام یک برای کاربری موردنظر انتخاب بهتری خواهد بود؟ همانطور که مطلعید، متریال بدنه الکتروموتورهای سبککار تا سنگین از ترکیبات متنوعی تشکیل میشود که برای کاربردهای مختلف طراحی شدهاند. همین اختلاف و تفاوت، ممکن است شما را در انتخاب نهایی مردد کند.
پوسته الکتروموتور صرفاً یک بدنه برای حفاظت از قطعات داخلی نیست. این بخش نقش مهمی در دفع و انتقال حرارت، استحکام مکانیکی، سطح نویز و نیازهای نگهداری در بلندمدت ایفا میکند. این قسمت به عنوان فریم اصلی الکتروموتور، اجزا را در موقعیت صحیح نگه میدارد و اولین سد محافظ در برابر فشارهای محیطی، آلایندهها و اثرات مخرب مواد ساینده و شیمیایی است.
در این مقاله از آتور صنعت، به مقایسه پوسته چدنی و آلومینیومی الکتروموتور میپردازیم تا به خوبی با هر دو متریال آشنا شوید و هنگام خرید الکتروموتور، به درستی در ارتباط با نوع پوسته تصمیم بگیرید.
آشنایی با پوسته الکتروموتور
پیش از اینکه درباره تفاوت پوسته چدنی و آلومینیومی الکتروموتور صحبت کنیم، باید دقیقاً دریابیم که پوسته چیست و چه وظیفهای بر عهده دارد. پوسته یا فریم الکتروموتور، ساختار سخت و یکپارچهای است که اجزای اصلی موتور شامل استاتور، روتور، بلبرینگها، درپوشها، فنهای خنککننده و ترمینال باکس را در قالبی امن در کنار هم نگه میدارد. این پوسته باید برای سرویس و همراستایی قطعات، دسترسی خوبی به متخصص بدهد (با تلورانس 0.05 میلیمتر در محل بلبرینگها) و پایه یا محل نصب آن مطابق با استاندارد IEC 60072 باشد. اتصالهای الکتریکی بایستی در دسترس باشند و سطح مؤثری برای جریان هوا درنظر گرفته شده باشد.
طبق استاندارد IEC 60034-1، متریالهای متداول برای تولید پوسته الکتروموتور شامل چدن، آلومینیوم دایکست (die-cast) و ورق فولادی پرسشده هستند. این مواد باید در برابر خوردگی مقاوم بوده و قابلیت خنککاری مؤثری داشته باشند.
در تولید پوسته برای الکتروموتورهای کوچک تا متوسط، از روش دایکست تحت فشار بالا استفاده میشود. در این روش میتوان دیوارههای نازک تا حداکثر 1 میلیمتر با ابعاد دقیق و فنهای یکپارچه ساخت. برای موتورهای بزرگتر با پوسته چدنی، از ریختهگری ماسهای یا شِلی استفاده میشود. سپس نقاط حساس با ماشینکاری CNC پرداخت میشوند تا تراز سطحی و هندسه دقیق (با صافی ≤0.1 میلیمتر) حاصل شود.
مکانهایی مانند سوراخهای اتصال، نشیمن فلنج و جایگاه بلبرینگها معمولاً با دقت بالا ماشینکاری یا سنگزنی میشوند. برای مقاومت در برابر خوردگی، پوششهایی مانند رنگ پودری یا اپوکسی به کار میروند تا بدنه الکتروموتور به درجه حفاظت IP55 یا IP56 برسد. پوسته الکتروموتور آلومینیومی یا چدنی که این درجه را داشته باشد، در برابر غبار و رطوبت مقاوم است و سطح استحکام ضربهای آن نیز به IK08 یا بالاتر میرسد.
ویژگیهایی مانند پایه ارت، ورودی روغنکاری، حفرههای تخلیه، پایههای لرزشگیر و مسیرهای تهویه هم معمولاً در طراحی لحاظ میشوند. این پوستهها هم نقش حفاظتی دارند، هم محافظ میدان الکترومغناطیسی هستند، امکان نصب سنسورهایی مانند PT100 را فراهم میکنند و درگاههای سرویس را در اختیار کاربر میگذارند.
اکثر انواع پوسته الکتروموتور چدنی و آلومینیومی از نوع TEFC یا کاملاً بسته و مجهز به سیستم فن خنککننده هستند. در این ستاپ، فنهای خنککاری روی سطح خارجی پوسته قرار میگیرند که ممکن است ریخته گری یا فرم داده شده باشند. در مدلهای بزرگتر، کانالهای تهویه داخلی یا مبدل حرارتی هم به طراحی اضافه میشود تا عملکرد موتور در دمای بالا پایدار بماند.
در بین متریالهای مورد استفاده، پوستههای الکتروموتور چدنی و آلومینیومی دو گزینه بسیار پرکاربرد محسوب میشوند. انتخاب نهایی میان این دو، بهشدت تحت تأثیر نوع کاربرد، میزان بار مکانیکی و شرایط محیطی قرار دارد.

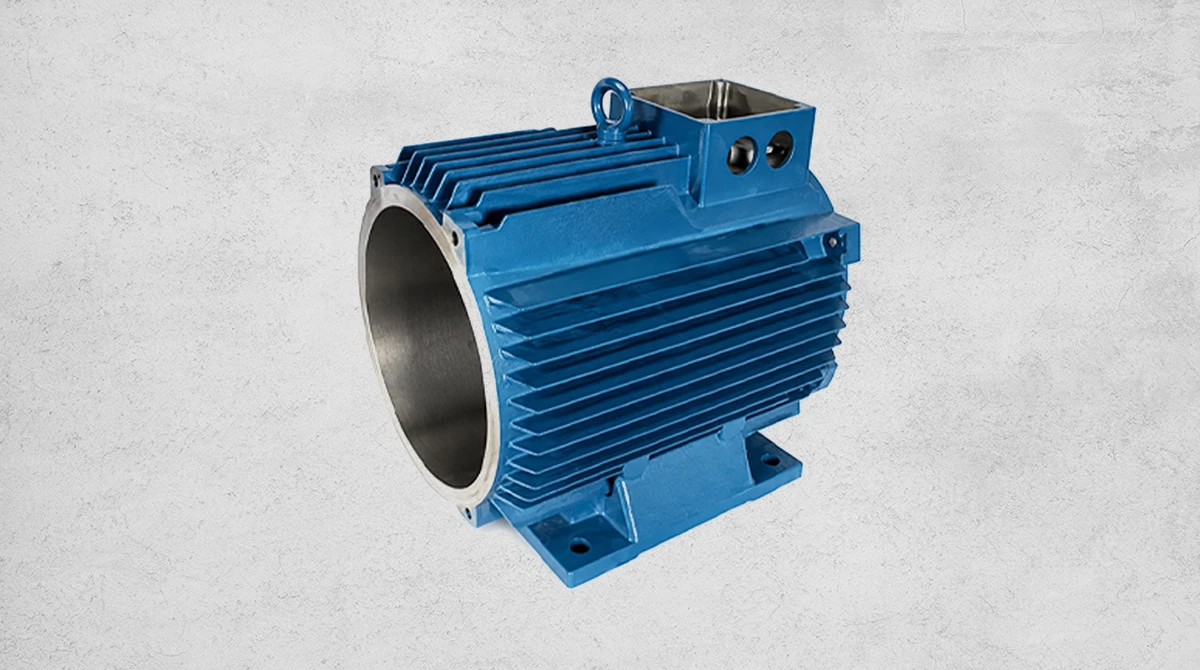

بررسی پوسته چدنی الکتروموتور
پوسته الکتروموتور چدنی یکی از گزینههای پر استفاده در موتورهای سنگین صنعتی است. این نوع پوسته معمولاً از چدن خاکستری با استانداردهای EN-GJL-150 یا ASTM A48 ساخته میشود. فرایند تولید پوسته چدنی الکتروموتور معمولاً به صورت ریخته گری انجام میشود و برای ساخت قسمتهای مختلف با دقت بالا (مثل پایه نصب، نشیمن بلبرینگ و فلنجها) با CNC ماشین کاری دقیق صورت میگیرد.
این نوع پوسته با چگالی بالا و خاصیت جذب ارتعاش، برای الکتروموتورهایی با سایز فریم IEC 132 به بالا (یعنی از توان حدود ۴ کیلووات و بیشتر) استاندارد تلقی میشود. پوسته چدنی الکتروموتور در محیطهای بیرونی یا شرایط پرفشار مثل پمپهای سنگین کار، کمپرسورها یا ماشینآلات سنگین، عملکرد بسیار مطلوبی دارد.
ویژگیهای فنی بدنه چدن
چدن خاکستری معمولاً حاوی 2.5 تا 4 درصد وزنی کربن و 1 تا 3 درصد سیلیس است. این ترکیب، سختی بالا و مقاومت فشاری قابل توجهی در محدوده 570 تا 1300 مگاپاسکال ایجاد میکند. با این حال، استحکام کششی آن نسبت به استیل پایینتر است (حدود 140 تا 350 مگاپاسکال). ساختار فلسمانند گرافیتی در چدن، ویژگی جذب ارتعاش فوقالعادهای به آن میدهد که باعث کاهش نویز و فرسایش یاتاقانها میشود.
پوستههای چدنی ابتدا بهصورت ریختهگری خشن تولید میشوند و سپس برای رسیدن به ابعاد دقیق مطابق استاندارد IEC 60072-1، ماشینکاری نهایی روی آنها انجام میگیرد. محل قرارگیری بلبرینگها باید هممرکزی، تختی و تاب هندسی در بازه میکرونی داشته باشند. زاویه عمود بودن سطح فلنجها هم معمولاً در تلورانس 0.05 ± میلیمتر کنترل میشود.
در ساختار بدنه چدنی الکتروموتور اجزایی مانند فنهای خنککننده برای موتورهای TEFC، محلهای بلندکردن، ورودیهای روغنکاری، درپوشهای تخلیه و پایههای ماشینکاریشده یا فلنجهای تقویتشده بهصورت ریختهگری شده تعبیه میشوند.
از نظر حرارتی، چدن با رسانایی گرمایی بین 45 تا 60 وات بر متر کلوین، گرما را بیشتر از طریق جرم خود دفع میکند تا اینکه بر مکانیسم هواخنک متکی باشد. برای محافظت در برابر خوردگی، معمولاً از پوششهایی مانند اپوکسی پودری یا رنگهای آلکیدی استفاده میکنند تا مقاومت محیطی در سطوح C3 تا C5 تضمین شود.
پوستههای چدنی الکتروموتور با یاتاقانهای غلتشی یا بلبرینگهای درزگیر سازگارند. در فریمهایی با اندازه 200 میلیمتر به بالا، قابلیت روانکاری مجدد هم وجود دارد. این پوستهها برای کاربری با درایو فرکانس متغیر (VFD) و پروفایلهای کاری دائمکار (S1) در کلاسهای بهرهوری انرژی IE2 تا IE4 کاملاً مناسبند.
کاربردهای الکتروموتور چدنی
بدنههای چدنی بیشتر در الکتروموتورهایی استفاده میشوند که تحت بارهای پیوسته یا شرایط اکستریم محیطی فعالیت میکنند؛ مثلا زمانی که ارتعاش، خورندگی و ساعات کاری بالا باشد. در صنایعی که نیاز به دوام مکانیکی زیاد، مقاومت لرزشی و همراستایی دقیق شفت وجود دارد، این نوع پوسته رایج است.
الکتروموتورهای پوسته چدن در کاربردهایی مانند پمپ آب، کمپرسورها، فنها، میکسرها، نوار نقالهها و سنگشکنها مورد استفاده قرار میگیرند. صنایعی که از این موتورها بهره میبرند شامل موارد زیر هستند:
- پتروشیمی؛
- نفت و گاز؛
- تصفیهخانه فاضلاب؛
- صنایع معدنی؛
- کاغذسازی و خمیر کاغذ؛
- سیمان؛
- صنایع دریایی.
تراکم بالای ساختار پوسته چدنی، استحکام مکانیکی و خاصیت جذب ارتعاش خوبی به الکتروموتور میدهد که در این قبیل کاربردهای صنعتی و متعاقباً مقایسه پوسته الکتروموتور چدنی و آلومینیومی، اهمیتی حیاتی دارد.
مزایا و معایب پوسته چدن الکتروموتور
مزایای بدنه الکتروموتور چدنی
- استحکام مکانیکی بالا و جذب ارتعاش فوقالعاده به دلیل چگالی زیاد (حدود 7.2 گرم بر سانتیمتر مکعب) و ساختار گرافیتی فلسمانند که باعث کاهش نویز، استهلاک کمتر بلبرینگ و جلوگیری از انحراف شفت حتی در شرایط بار سنگین یا شوکپذیر میشود.
- هزینه پایین مواد اولیه به ازای هر کیلوگرم، قابلیت ماشینکاری و دستیابی به تلورانسهای کمتر از 0.05 میلیمتر در تختی و تاب هندسی، مطابق با استاندارد IEC 60072 برای موتورهای فریم بزرگ در کاربردهایی مانند پمپ، میکسر و کمپرسور.
- وجود اجزای یکپارچه مانند پایههای نصب، فنهای خنککننده و حلقههای حمل و نقل که در برابر تغییر شکل مقاوماند. طراحی بدنه چدنی الکتروموتور بهگونهای است که بهصورت استاندارد از سطح حفاظت IP55 تا IP66 پشتیبانی میکند.
معایب پوسته الکتروموتور چدن
- وزن زیاد (حدود ۲ تا ۳ برابر بیشتر از آلومینیوم) که باعث افزایش وزن نصب و نیاز به پایهگذاری محکمتر میشود.
- رسانایی حرارتی پایینتر (حدود ۴۵ تا ۶۰ وات بر متر کلوین) که ظرفیت خنککنندگی غیرفعال را محدود کرده و نیاز به فن یا تهویه اجباری را افزایش میدهد.
- مستعد خوردگی سطحی است مگر اینکه بهدرستی پوشش داده شود؛ در محیطهای تهاجمی، پایداری ابعادی آن ممکن است بهمرور زمان کاهش یابد.
- تردی ذاتی و شکلپذیری پایین چدن، این ماده را برای کاربردهای دینامیک یا قابلحمل با انعطاف بالا نامناسب میکند.

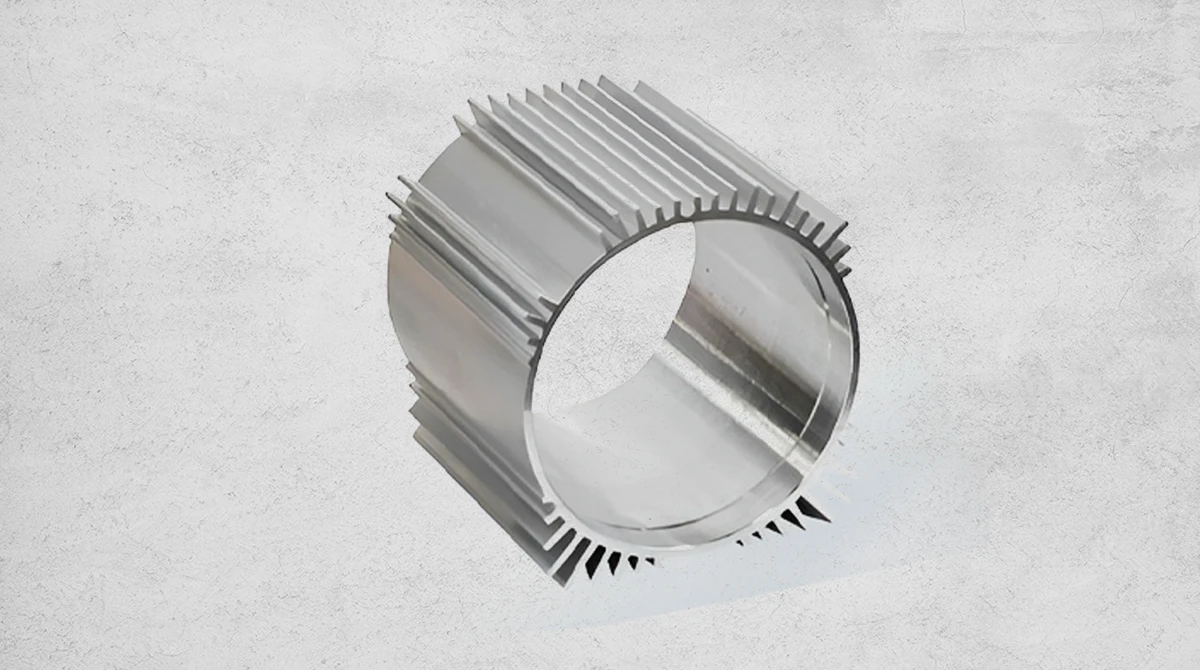

بررسی پوسته آلومینیومی الکتروموتور
برای درک بهتر تفاوت پوسته الکتروموتور آلومینیومی و چدنی، مفصل به بدنه چدن پرداختیم و حال نوبت به بدنه آلومینیومی میرسد. پوسته آلومینیومی الکتروموتور از آلیاژهای ریختهگری یا اکسترود شده مانند ADC12، A380 یا A356 ساخته میشود. پروسه تولید این پوستهها شامل دایکست تحت فشار، قالبریزی دائمی با فشار کم یا ریختهگری ثقلی است. پس از ریختهگری، نواحی کلیدی دقیق ماشینکاری میشوند.
این نوع پوسته در کاربردهایی انتخاب میشود که خصوصیاتی مثل سبک وزنی، رسانایی حرارتی زیاد و مقاومت در برابر خوردگی را در اولویت قرار میدهند. کاربرد بدنه آلومینیومی در الکتروموتورهای محرک وسایل نقلیه برقی، سیستمهای کنترل گام در انرژیهای تجدیدپذیر و الکتروموتورهای کامپکت در پمپها و فنهای صنعتی رایج است.
ویژگیهای فنی پوسته آلومینیوم
پوستههای آلومینیومی معمولاً از ADC12 با چگالی حدود 2.7 گرم بر سانتیمتر مکعب و مقاومت کششی حدود 280 مگاپاسکال تولید میشوند. آلیاژ A380 هم با ویژگیهای مشابه و قابلیت ماشینکاری بالا (Ra 1.6 میکرون) کاربرد گستردهای دارد. برای رسانایی گرمایی بالاتر (تا 150 وات بر متر کلوین) و انعطافپذیری در برابر ضربه (در حد 6 تا 7 درصد)، آلیاژ A356 گزینه مناسبی است. در مواردی که نیاز به استحکام بیشتر وجود دارد، از پروفیل اکسترود شده 6061-T6 استفاده میشود که دارای مقاومت کششی تا 310 مگاپاسکال و رسانایی حرارتی در حدود 167 وات بر متر کلوین است.
در فرایند دایکست، بدنه الکتروموتور آلومینیومی با دیوارههایی به ضخامت یکنواخت بین 1.5 تا 5 میلیمتر ساخته میشود. پوسته حاصل از این پروسه، سطحی صاف با تلورانس فشرده (در حد 0.05 ± میلیمتر در ابعاد غیر بحرانی) دارد. نواحی حساس مثل جای بلبرینگ یا سطوح فلنج با دقت 0.01 ± تا 0.03 ± میلیمتر ماشینکاری میشوند. طراحی دقیق قالب و کنترل فرآیند، تخلخل را پایین میآورد و ساختار دانهای در مقیاس انبوه یکنواختی خودش را حفظ میکند.
برای تیراژ پایین یا سایزهای بدنه الکتروموتور آلومینیومی بزرگتر، ریختهگری ماسهای یا ثقلی هم استفاده دارد. البته در این روشها، پوستههای حاصل سطحی زبرتر و تلورانسهایی بین 0.1 ± تا 0.2 ± میلیمتر به همراه دارند.
رسانایی گرمایی آلومینیوم بین 100 تا 150 وات بر متر کلوین است و حتی در شرایط دائم کاری، به کاهش دمای سیمپیچ مسی موتور تا زیر 120 درجه سانتیگراد کمک میکند. پوشش آندایز (نوع II یا III با ضخامت 15 تا 25 میکرون) یا رنگ پودری، مقاومت مؤثری در برابر خوردگی در محیطهایی با سطح C3 تا C5 ایجاد میکند و آببندی را در سطوح حفاظتی IP55 تا IP66 نگه میدارد.
در پوستههای آلومینیومی مدرن، اجزایی مانند جعبه ترمینال قابل چرخش، پایه ارت، درپوشهای تخلیه یا تهویه و پایههای لرزشگیر یا ضدلرزش بهصورت ریختهگریشده یا پیچشونده طراحی شدهاند. نواحی نصب پایه یا فلنجها طبق استاندارد IEC 60072 ماشینکاری میشوند تا تراز دقیق و عملکرد مطمئن حاصل شود. سختی کمتر پوسته آلومینیومی در مقایسه با بدنه چدنی، با طراحی دقیق فینها و ضخامت بهینه جبران شده و از بروز رزونانس در محدودههای فرکانسی رایج جلوگیری میشود.
کاربردهای الکتروموتور آلومینیومی
الکتروموتورهای مجهز به پوسته آلومینیومی، برای سیکلهای کاری سبک تا متوسط در محیطهای خشک، تمیز، سرپوشیده یا با خورندگی خفیف طراحی شدهاند. الکتروموتورهای بدنه آلومینیوم علیالخصوص در موارد زیر استفاده میشوند:
- الکتروموتورهای محرک وسایل نقلیه برقی؛
- فنهای تهویه مطبوع (HVAC)؛
- درایو برجهای خنککننده؛
- سیستمهای آیرودینامیکی؛
- تجهیزات پزشکی؛
- پمپها و کمپرسورهای صنعتی کوچک؛
- سیستمهای رباتیک و نوار نقاله؛
- موتور ابزارهای برقی یا کولرهای گازی.
فرمهای دایکست یا اکسترود شده، وزن کم، رسانایی حرارتی بالا و ظاهر ظریف ایجاد میکنند. در نتیجه برای کاربردهایی که به انرژی دینامیک با اینرسی کم نیاز دارند و بایستی دفع گرما و پاسخگویی بالا صورت بگیرد، بدنه آلومینیومی بهترین گزینه برای الکتروموتور است.
مزایا و معایب بدنه آلومینیومی الکتروموتور
مزایای پوسته آلومینیومی الکتروموتور
- پوسته آلومینیومی الکتروموتور چگالی پایینی دارد و در نتیجه نسبت توان به جرم بالاست و راحتتر میتوان این نوع موتور را جابجا کرد. در مقایسه پوسته الکتروموتور آلومینیومی و چدنی، وزن بدنه آلومینیوم 60 درصد از چدن سبکتر است.
- آلومینیوم رسانایی حرارتی بالایی در بازه 100 تا 150 وات بر متر کلوین دارد. به همین علت، توانایی خنک سازی غیرفعال را تا حد چشمگیری بالا میبرد و خصوصاً زمانی که کانالهای خنک کننده یکپارچه در دیزاین لحاظ شده باشند، کارایی خوبی از خودش نشان میدهد.
- آلومینیوم ذاتاً نسبت به اکسید شدن مقاوم است. با پوششهایی مانند آندایز یا رنگ پودری میتوان به استاندارد IP55 تا IP66 دست یافت که در استفادههای صنعتی، فضای باز یا تجهیزات OEM عملکرد مطلوبی دارد.
- فرآیند دایکست در تولید پوستههای آلومینیومی، امکان ساخت دیوارههایی نازک، شکلهای پیچیده، فینهای ظریف و تلورانسهای دقیق را فراهم میکند که هم از نظر عملکردی و هم زیبایی ظاهری بر چدن برتری دارد.
معایب پوسته آلومینیومی الکتروموتور
- در مقایسه پوسته چدنی و آلومینیومی الکتروموتور، استحکام مکانیکی آلومینیوم برای تحمل بارهای شعاعی بالا یا شرایط پرفشار با لرزش شدید، مناسب نیست و در فریمهای بزرگتر یا تحت ضربه، احتمال تغییر شکل وجود دارد.
- نبود ساختار گرافیتی مانند چدن، باعث میشود آلومینیوم در برابر رزونانس و نوسانات گشتاور، عملکرد ضعیفتری از خود نشان دهد و فشار بیشتری به یاتاقانها وارد شود.
- آلیاژهای آلومینیومی حد خستگی مشخصی ندارند و در شرایط بارگذاری سیکلی سنگین یا دمای بالا، با گذشت زمان دچار تغییر شکل یا افت عملکرد میشوند.
- بدنه الکتروموتور آلومینیومی در صورت تماس با پیچومهرههای فولادی یا نصب در محیطهای دریایی در خطر خوردگی الکتروشیمیایی قرار میگیرد؛ مگر آنکه اقدامات ایزولاسیون در طراحی لحاظ شده باشد.

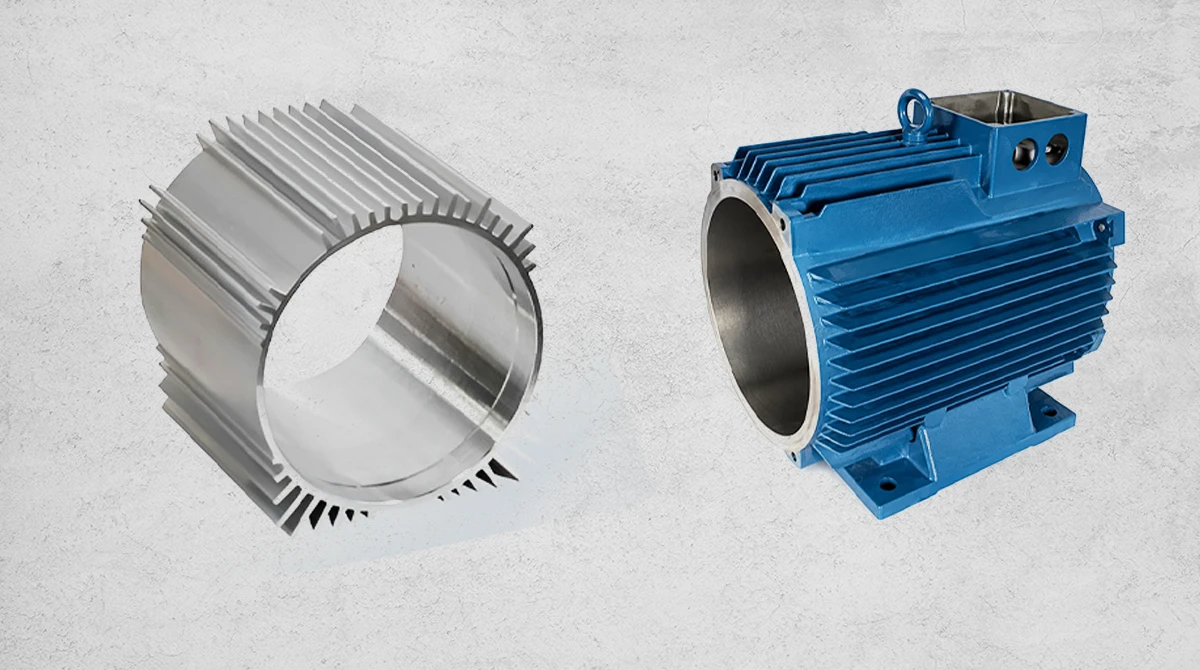

مقایسه تفاوت الکتروموتور پوسته چدنی و آلومینیومی
در فاز اول مقاله به بررسی مفصل و جزئی پوستههای آلومینیومی و چدنی الکتروموتور پرداختیم تا درک بهتری داشته باشید که هر گزینه، چه ویژگیهایی در اختیارتان قرار میدهد. با اشراف به این نکات، میتوانیم سراغ مقایسه تفاوت الکتروموتور پوسته چدنی و آلومینیومی برویم.
پیش از اینکه به تحلیل دقیق بپردازیم، میتوانید در جدول زیر خلاصهای از این مقایسه را مشاهده فرمایید.
| ویژگی | بدنه چدنی | بدنه آلومینیومی |
| وزن | سنگین (تقریباً ۲ تا ۳ برابر چگالتر)، مناسب برای جذب لرزش و پایداری جرمی | سبک (حدود یکسوم وزن چدن)، مناسب در کاربردهایی که وزن مرده اهمیت دارد |
| استحکام مکانیکی | عالی در برابر بارهای شعاعی و محوری بالا؛ انبساط حرارتی پایین | مناسب برای فریمهای کوچکتر؛ استحکام متوسط با شکلپذیری بهتر |
| عملکرد حرارتی | رسانایی پایین؛ گرما درون قطعه باقی میماند و وابسته به همرفت است | رسانایی حرارتی بالا (حدود 180 وات بر مترکلوین)؛ دفع حرارت مؤثرتر |
| مقاومت به خوردگی و پوشش | نیاز به رنگآمیزی دارد؛ مستعد زنگزدگی است | مقاومت طبیعی به خوردگی؛ قابل آنودایز برای زیبایی و آببندی سطحی |
| هزینه و تولید | هزینه مواد اولیه پایینتر اما زمان ریختهگری و ماشینکاری طولانیتر | هزینه مواد بالاتر؛ تولید سریعتر با دایکست برای تیراژ بالا |
| ترجیح کاربردی | پمپهای شرایط سخت، بارهای سنگین، محیطهای بیرونی | سیستمهای تهویه، فنها، پمپها در محیطهای تمیز یا پرتلاطم، کاربردهایی با محدودیت وزنی |
فرق الکتروموتور آلومینیومی و چدنی در وزن پوسته
چگالی آلومینیوم تقریباً یکسوم چدن است، بنابراین پوستههای آلومینیومی حدود 60 درصد سبکتر از نمونههای چدنی هستند. این تفاوت وزن، سیستم نهایی را بسیار سبکتر میکند که در جابهجایی، نصب و حمل و نقل کاملاً محسوس است. کاهش جرم موجب کاهش اینرسی در قطعات چرخان میشود و نیاز به پایههای تقویتی یا سازههای نگهدارنده را تا حد زیادی کاهش میدهد.
اما وزن بالای فریمهای چدنی، هزینههای حمل را بیشتر میکند و الزامات سازهای سنگینتر میشوند. در کاربردهایی که کاهش وزن مرده سیستم اهمیت دارد، آلومینیوم انتخاب منطقیتری است.
تفاوت چگالی
چگالی چدن خاکستری که در ساخت پوسته موتور بهکار میرود، 7.2 تا 7.8 گرم بر سانتیمتر مکعب است. این چگالی بالا موجب پایداری ابعادی و جذب مؤثر ارتعاشات میشود، اما در عوض وزن سیستم را بالا میبرد. آلیاژهای آلومینیومی مانند ADC12 یا 6061-T6 چگالی حدود 2.7 گرم بر سانتیمتر مکعب دارند. به همین علت میتوان بدون افزایش جرم نهایی، دیوارههای نازکتر با اجزای یکپارچه ساخت.
دوام عمومی
در محیطهای صنعتی اکستریم، الکتروموتورهای پوستههای چدنی در مقایسه با بدنه آلومینیومی عملکرد فوقالعادهای دارند. ساختار میکروسکوپی فلسدار گرافیتی، مقاومت بالایی در برابر سایش ایجاد میکند.
آلومینیوم به دلیل تشکیل لایه اکسیدی پایدار، در برابر خوردگی طبیعی بسیار مقاوم است. این ویژگی در محیطهای مرطوب یا نسبتاً خورنده نیاز به پوشش محافظ را کاهش میدهد؛ اما در حضور فلزات ناسازگار در محیط امکان خوردگی گالوانیکی در آلومینیوم وجود خواهد داشت.
استحکام مکانیکی
در مقایسه استحکام کششی، آلومینیوم دایکست (مانند ADC12 یا A380) مقاومت کششی در بازه 290 تا 380 مگاپاسکال و تنش تسلیم در حدود 200 تا 300 مگاپاسکال دارد. چدن خاکستری مقاومت کششی کمتری دارد (حدود 160 تا 200 مگاپاسکال) اما مقاومت فشاری بسیار بالایی از خود نشان میدهد که به حدود 600 تا 1300 مگاپاسکال میرسد.
مدول یانگ آلومینیوم (~70 گیگاپاسکال) بسیار پایینتر از چدن (~130 تا 180 گیگاپاسکال) است، بنابراین برای دستیابی به سختی مشابه، ضخامت دیواره بیشتری لازم خواهد بود. در بارهای محوری یا شعاعی سنگین، یکپارچگی ساختاری چدن قابل اعتمادتر است.
در الکتروموتورهایی با ارتفاع شفت بیش از 180 تا 315 میلیمتر معمولاً از پوسته آلومینیومی استفاده نمیشود، چون قدرت مکانیکی کافی نخواهد داشت. در محدوده ارتفاع شفت 56 تا 160 میلیمتر، امکان استفاده از پوسته آلومینیومی وجود دارد. در محدوده 80 تا 160میلیمتر، هر دو نوع پوسته چدنی و آلومینیومی رایج هستند.
مقاومت در برابر خوردگی
آلومینیوم بلافاصله پس از تماس با هوا لایهای اکسیدی و پایدار تشکیل میدهد که بهعنوان مانعی طبیعی در برابر خوردگی عمل میکند. این لایه تحت شرایط جوی یا دریایی عملکرد بهمراتب بهتری نسبت به چدن دارد. آلیاژهای مدرن مانند A380 و ADC12 مقاومت خوردگی بالایی در شرایط شستوشو یا نوسان رطوبت دارند و در بسیاری از مواقع، نیازی به رنگ یا پوشش اضافی نیست.
اگر از پوسته الکتروموتور چدنی مراقبت نشود، چندین لایه زنگار روی آن به وجود خواهند آمد که حتی زیر پوشش رنگ هم گسترش پیدا میکند. در محیطهای مرطوب یا ساحلی، بدنه الکتروموتور آلومینیومی دوام بیشتری از خود نشان میدهد.
مقاومت شیمیایی
یکی از مهمترین تفاوتهای بدنه الکتروموتور آلومینیومی با بدنه چدن این است که آلومینیوم در برابر بسیاری از اسیدها، شویندههای قلیایی و حلالهای آلی، مقاومت بالاتری نسبت به چدن دارد. بر اساس جداول استاندارد مقاومت شیمیایی، آلومینیوم در اغلب موارد رتبه عالی تا خوب دریافت میکند، اما چدن اغلب در رده خوب یا قابل قبول قرار میگیرد. این نکته بهویژه در کاربردهایی که الکتروموتور در معرض ترکیبات اسیدی یا محلول کلر قرار میگیرد، اهمیت دارد.
هزینه تولید
در تولید کمتیراژ یا فریمهای بزرگ، چدن بهدلیل قیمت پایینتر مواد خام و سادگی فرآیند ریختهگری ماسهای، اقتصادیتر است. قالبسازی ساده و ماشینکاری قابل پیشبینی، هزینه نهایی را در حیطه تحت کنترل نگه میدارد. اما در سایزهای کوچک یا تولیدات انبوه، آلومینیوم دایکست (مثلاً با قالب سرد برای A380) از نظر اقتصادی بهصرفهتر است.
رسانایی حرارتی و عملکرد
آلومینیوم با رسانایی حرارتی 160 تا 180 وات بر متر کلوین، گرمای تولید شده توسط سیمپیچ استاتور را سریعتر به محیط منتقل میکند. این عدد در چدن خاکستری حدود 45 تا 60 وات بر متر کلوین است. در عمل، پوستههای آلومینیومی با طراحی مناسب فینهای خارجی ریختهگریشده یا ماشینکاریشده، دمای سیمپیچ مسی را حدود 5 تا 10 درجه سانتیگراد پایینتر از پوستههای چدنی در شرایط یکسان نگه میدارند.
این مزیت موجب افزایش توان کاری مداوم، کاهش نیاز به فنهای بزرگ یا خنککنندههای کمکی و بهبود چرخه کاری در سیستمهای حساس به گرما میشود.
قابلیت شکلدهی
آلیاژهای آلومینیومی مورد استفاده در پوستههای الکتروموتور، بهویژه بدنههایی که در فرایند دایکست تولید میشوند، انعطافپذیری بالایی دارند. امکان تولید دیوارههای نازک، فینهای عمیق، ریبهای مقاوم و هندسههای پیچیده بدون ترکخوردگی هم فراهم است. آلیاژهای A380 و A356 در شرایط جوشکاری یا شکلدهی مجدد مقاومت بالایی ارائه میدهند.
در مقایسه بدنه الکتروموتور آلومینیومی با بدنه چدنی، پوسته چدن شکنندهتر است و توانایی کشش یا تغییر شکل تحت بار را ندارد. ویژگیهای خاص طراحی باید با ماشینکاری ایجاد شوند و حفرههای داخلی یا اشکال پیچیده، فرآیند تولید را دشوار میکنند. در پروژههایی که انعطاف طراحی، ادغام قطعات یا کاهش ماشینکاری اهمیت دارد، بدنه الکتروموتور آلومینیومی برتر است.
الکتروموتور پوسته چدنی بخریم یا آلومینیومی؟
انتخاب میان پوسته چدنی و آلومینیومی دایکست در الکتروموتورها به شرایط کاری، نوع محیط و محدودیتهای طراحی بستگی دارد. پوسته چدنی در موتورهایی که تحت تنش مکانیکی بالا یا ارتعاشات سنگین قرار دارند، انتخابی قابل اتکاست. نظر به دوام بالا و عمر طولانی در محیطهای صنعتی، این متریال برای کاربریهای سنگین توصیه میشود.
پوسته الکتروموتور آلومینیومی زمانی ارجحیت دارد که نیاز به وزن کمتر، عملکرد حرارتی بهتر و مقاومت سطحی در برابر خوردگی بیشتر باشد؛ مخصوصاً در موتورهایی که طراحی فشرده یا محدودیت وزنی داشته باشند. در برخی پروژهها، طراحیهای ترکیبی هم استفاده میشوند. مثلاً هاب چدنی به همراه شیلد خنککننده آلومینیومی در الکتروموتور به کار میرود تا مزایای هر دو متریال در کنار هم به کار گرفته شوند.
پس چه زمانی استفاده از پوسته چدنی (خاکستری یا داکتیل) منطقی است؟
اگر الکتروموتور بایست تحت تنش مکانیکی بالا و کاربری سنگین قرار بگیرد و نیاز به استحکام و جذب ارتعاش بالا دارید، پوسته چدنی انتخاب بهتری است. بدنه چدنی در محیطهای باز و آلوده، ناهموار یا خورنده، مقاومت مکانیکی بیشتری از خودش نشان میدهد اما به شرطی که نگهداری و پوشش سطحی به طور دورهای اعمال شود.
چدن با وجود رسانایی حرارتی کمتر، در برابر خزش و تغییر شکل حرارتی عملکرد باثباتی در بلندمدت ارائه میدهد. برای فریمهای بزرگ (مثلاً ارتفاع شفت IEC از 315 میلیمتر به بالا)، واحدهای توربینی یا سیستمهایی که توقف در آنها هزینهساز است هم بدنه الکتروموتور چدنی انتخاب عاقلانهتری خواهد بود.
چه زمانی استفاده از پوسته آلومینیومی انتخاب درستی است؟
کاربریهایی که به وزن نهایی سیستم حساسند، مثل تجهیزات سقفی، پمپهای قابلحمل یا سیستمهای بهکاررفته در آسانسورها و خودروها، الکتروموتور پوسته آلومینیومی را پیشنهاد میکنیم. کاهش 60 تا 65 درصدی جرم پوسته، صرفهجویی قابلتوجهی در نصب و حملونقل ایجاد میکند.
رسانایی بالای آلومینیوم و امکان طراحی فین یا کانال خنککننده، دفع گرما را بهینه کرده و از آسیب به عایقها و یاتاقانها جلوگیری میکند. پوسته آلومینیومی مقاومت مناسب سطحی در برابر خوردگی دارد و به شدت چدن محتاج نگهداری نیست. بنابراین برای کاربریهایی مثل پمپهای HVAC، اتاقهای ضدعفونی یا فضاهایی که دسترسی دورهای به بدنه موتور دشوار است، مناسب است. این نوع پوسته برای الکتروموتورهایی در بازه ارتفاع شفت IEC حدود 80 تا 228 میلیمتر با توان کم تا متوسط، انتخاب خوبی خواهد بود.
پیش از تصمیم نهایی برای خرید الکتروموتور با بدنه چدنی یا آلومینیومی، بهتر است چرخه کاری موتور، شرایط محیطی، الزامات نگهداری و محدودیتهای نصب را با دقت بررسی کنید. هر دو متریال در صورت همراستایی با نیازهای پروژه، کارایی بالایی خواهند داشت، بهشرطی که طراحی با درک درستی از ظرفیتها و محدودیتهای آنها انجام شده باشد.
جمع بندی
صرف تفاوت الکتروموتور پوسته چدنی و پوسته آلومینیومی، نمیتوانیم بگوییم کدام گزینه بر دیگری برتری ذاتی دارد. بسته به شرایط واقعی پروژه و کاربری موردنظر، باید انتخاب دقیقی متناسب با انتظارهایتان انجام بدهید. در این مقاله کوشیدیم با بررسی دقیق ویژگیهای هر دو نوع متریال، مقایسه دقیقی بین پوسته الکتروموتور چدنی و آلومینیومی انجام بدهیم تا هنگام تصمیم گیری برای خرید، جوانب مختلف را بسنجید.
اگر هنوز در انتخاب تردید دارید یا به دنبال راهکاری متوازن میان عملکرد، راندمان و بودجه هستید، تیم فنی ما آماده مشاوره تخصصی برای پروژه شماست. برای دریافت راهنمایی اختصاصی، میتوانید در ساعات اداری با شماره 03132004 تماس بگیرید یا فرم تماس با ما در زیر همین مقاله را پر کنید تا کارشناسان ما در اسرع وقت با شما ارتباط حاصل نمایند.
سؤالات متداول تفاوت الکتروموتور پوسته چدنی با پوسته آلومینیومی
- تفاوت اصلی بین الکتروموتور پوسته چدنی و آلومینیومی چیست؟ چدن جرم بیشتری دارد و مقاومت مکانیکی، جذب ارتعاش و دوام بالا ارائه میدهد؛ در مقابل آلومینیوم سبکتر، انتقال حرارتی بهتر و مقاومت ضد خوردگی طبیعی دارد، اما از نظر استحکام کششی و سختی ساختاری قابل مقایسه نیست.
- کدام نوع الکتروموتور برای محیطهای صنعتی سنگین مناسبتر است؟ در شرایطی با ارتعاش بالا، دمای عملکرد زیاد یا بار سنگین، پوسته چدنی انتخاب مطمئنی است که استحکام و پایداری ساختاری بالا را همراه با تطابق با محیطهای صنعتی سخت فراهم میآورد.
- مقاومت حرارتی پوسته چدنی بیشتر است یا آلومینیومی؟ رسانایی آلومینیوم (۱۶۰–۱۸۰ W/m·K) بهمراتب بالاتر از چدن (۴۵–۶۰ W/m·K) است، بنابراین دفع سریعتر گرما و دمای پایینتر سیمپیچ را تضمین میکند.
- در محیطهای مرطوب و خورنده کدام پوسته عملکرد بهتری دارد؟ آلومینیوم لایه اکسیدی پایداری ایجاد میکند که در برابر خوردگی طبیعی مؤثر است و در بسیاری از موارد نیاز به پوشش ندارد؛ چدن بدون پوشش مستعد زنگزدگی است و نیاز به نگهداری مداوم دارد.
- در صنایع غذایی یا دارویی، استفاده از کدام نوع پوسته توصیه میشود؟ اگرچه بین چدنی و آلومینیومی، آلومینیوم به دلیل مقاومت بهتر در برابر خوردگی برتری دارد، اما در این صنایع اغلب از پوستههایی از فولاد ضدزنگ استفاده میشود که پاکسازی آسان، ایمنی مواد و تطابق با استانداردهای بهداشتی را تضمین میکند.
