پمپ سانتریفیوژ یکی از پرکاربردترین تجهیزات در صنعت و حتی مصارف خانگی است؛ اما عملکرد دقیق آن زمانی روشن میشود که اجزای داخلی آن را بشناسیم. اجزای تشکیل دهنده پمپ سانتریفیوژ در واقع مجموعهای از قطعات هستند که هرکدام نقش خاصی در حرکت سیال و ایجاد فشار ایفا میکنند؛ از پروانهای که انرژی موتور را به سیال منتقل میکند گرفته تا پوستهای که همان انرژی را به فشار تبدیل کرده و از اجزای داخلی محافظت میکند.
شناخت این اجزا برای متخصصان فنی و همچنین کاربران عادی هم اهمیت دارد؛ چون باعث میشود بهتر بتوانند انتخاب، نگهداری و عیبیابی پمپ را انجام دهند. اگر کنجکاو هستید بدانید هر یک از این قطعات دقیقاً چه وظایفی دارند و چطور کنار هم یک سیستم قدرتمند را شکل میدهند، پیشنهاد میکنیم ادامه مقاله را از دست ندهید.
مقدمهای بر پمپ سانتریفیوژ و اهمیت شناخت اجزای آن
یکی از پرمصرفترین تجهیزات انتقال سیال در صنایع و حتی مصارف خانگی پمپ سانتریفیوژ یا همان پمپ گریز از مرکز است. این پمپ با استفاده از نیروی گریز از مرکز، سیال را از مرکز پروانه به اطراف پرتاب میکند و باعث ایجاد فشار و جریان پایدار میشود. اهمیت شناخت اجزای داخلی این پمپ در این است که هر قطعه از پروانه تا یاتاقان، نقشی کلیدی در عملکرد کلی دارد.
برای نمونه، خرابی ساده پروانه در یک سیستم آبیاری میتواند کل فرآیند را مختل کرده و هزینههای سنگینی ایجاد کند؛ بنابراین درک صحیح از اجزای تشکیل دهنده پمپ سانتریفیوژ به کاربران کمک میکند انتخاب درستی داشته باشند، سرویسهای دورهای را بهتر انجام دهند و عمر مفید تجهیزات را افزایش دهند. شناخت اجزا پایهی عیبیابی و تعمیر است و بدون آن نگهداری اصولی ممکن نیست.

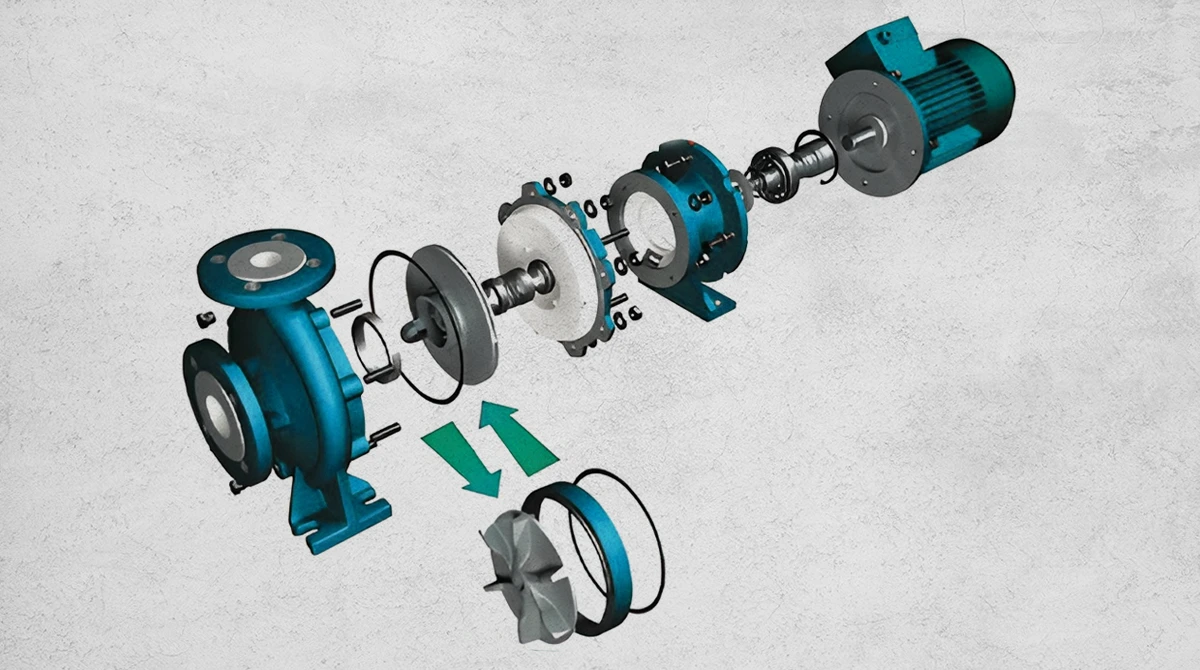

دستهبندی کلی اجزای پمپ سانتریفیوژ (انتهای مرطوب و مکانیکی)
برای درک بهتر عملکرد یک پمپ لازم است بدانیم که اجزای آن به دو بخش اصلی تقسیم میشوند:
- انتهای مرطوب: انتهای مرطوب شامل قطعاتی است که در تماس مستقیم با سیال قرار دارند؛ مانند پروانه و پوسته که وظیفه اصلیشان ایجاد جریان و افزایش فشار است.
- انتهای مکانیکی: انتهای مکانیکی شامل بخشهایی مانند شافت، یاتاقان و سیستم آببندی است که مسئولیت انتقال نیرو، پشتیبانی از پروانه و جلوگیری از نشتی را بر عهده دارند.
میتوان این دو بخش را به بدن انسان تشبیه کرد: قلب که خون را به جریان میاندازد (انتهای مرطوب) و اسکلت که ساختار بدن را حفظ میکند (انتهای مکانیکی). این تقسیمبندی به ما کمک میکند نقش هر قطعه را بهتر درک کنیم و بدانیم که اجزای تشکیل دهنده پمپ سانتریفیوژ چگونه در کنار هم یک سیستم منسجم میسازند. در ادامه هر یک از این اجزا بهصورت دقیق و جزئی بررسی خواهند شد.
ایمپلر (پروانه) پمپ سانتریفیوژ
ایمپلر قلب تپندهی پمپ است و بدون آن، هیچ جریان و فشاری ایجاد نخواهد شد. ایمپلر پمپ سانتریفیوژ وظیفه دارد انرژی مکانیکی موتور را به سیال منتقل کند؛ به این صورت که سیال را از مرکز به سمت اطراف پرتاب کرده و باعث افزایش فشار و حرکت آن در سیستم میشود. برای درک بهتر تصور کنید در یک کارخانه مواد غذایی اگر پروانه نتواند سیال را بهدرستی هدایت کند، کل خط تولید متوقف خواهد شد.
این قطعه بسته به شرایط کاری و نوع سیال، در مدلهای مختلف ساخته میشود و هر نوع آن برای کاربردی خاص طراحی شده است؛ بنابراین انتخاب درست پروانه نقشی کلیدی در راندمان و طول عمر پمپ دارد. در واقع اجزای تشکیل دهنده پمپ سانتریفیوژ حول محور عملکرد پروانه معنا پیدا میکنند. در ادامه با انواع پروانه و تفاوتهای آن آشنا میشویم.
تفاوت ایمپلر باز، نیمهباز و بسته
ایمپلرها به سه گروه اصلی تقسیم میشوند: ایمپلر باز، ایمپلر نیمهباز و ایمپلر بسته. این دستهبندی به کاربران کمک میکند تا بر اساس نوع سیال، بهترین انتخاب را داشته باشند. جدول زیر مرور کوتاهی بر ویژگیها دارد:
| نوع ایمپلر | مزایا | معایب | کاربردها |
| باز | مناسب برای ذرات جامد، تعمیر آسان | راندمان پایینتر | فاضلاب، گل و لای |
| نیمهباز | تعادل بین راندمان و نگهداری | نیاز به تنظیم دقیق | صنایع غذایی، آبیاری |
| بسته | راندمان بالا، طول عمر بیشتر | حساس به ذرات جامد | آب تمیز، سیستمهای شهری |
بنابراین، هنگام انتخاب پروانه بهتر است کیفیت سیال، فشار مورد نیاز و هزینه نگهداری در نظر گرفته شود. این موضوع نشان میدهد که تفاوت ایمپلر باز، نیمهباز و بسته در پمپ سانتریفیوژ یکی از مهمترین نکات در شناخت اجزای تشکیل دهنده پمپ سانتریفیوژ است.
چشم ایمپلر و اهمیت کلیرنس ایمپلر
محل ورود سیال به پروانه را «چشم ایمپلر» مینامند؛ جایی که اگر طراحی یا نگهداری آن مناسب نباشد، عملکرد کل پمپ مختل خواهد شد. یکی از عوامل مهم در این بخش، کلیرنس ایمپلر است؛ یعنی فاصله میان پروانه و بدنه پمپ. اگر این فاصله بیشازحد باشد، نشتی داخلی افزایش مییابد و راندمان کاهش پیدا میکند. برعکس اگر فاصله خیلی کم باشد، اصطکاک و سایش سریع اجزا رخ میدهد.
بهعنوان مثال در یک ایستگاه پمپاژ صنعتی، تنظیم نبودن کلیرنس موجب شد پروانه در مدت کوتاهی آسیب ببیند و کل سیستم متوقف شود. این نکته نشان میدهد که بررسی و تنظیم کلیرنس باید جزو برنامههای اصلی سرویس دورهای قرار گیرد. بهطور کلی چشم ایمپلر و کلیرنس مناسب از حیاتیترین بخشهای اجزای تشکیل دهنده پمپ سانتریفیوژ هستند و بیتوجهی به آنها هزینههای سنگینی به همراه خواهد داشت.
پوسته پمپ سانتریفیوژ (Casing)
پوسته، همان محفظهای است که سیال پس از خروج از پروانه در آن حرکت میکند و انرژی سرعتی به فشار تبدیل میشود. پوسته پمپ سانتریفیوژ علاوه بر هدایت جریان، نقش حفاظتی دارد و از اجزای داخلی در برابر آسیبها محافظت میکند. میتوان آن را به اسکلت بدن تشبیه کرد که همه اجزا را در جای خود نگه میدارد و نظم سیستم را برقرار میسازد.
به همین دلیل است که طراحی پوسته اهمیت زیادی در راندمان و طول عمر پمپ دارد. بسته به کاربرد، پوسته میتواند شکلها و جنسهای مختلفی داشته باشد. در ادامه انواع متداول آن شامل حلزونی، دیفیوزر و انتخاب جنس مناسب برای سیالات خاص را بررسی میکنیم تا روشن شود هر کدام در چه شرایطی بهترین عملکرد را دارند. در واقع پوسته یکی از کلیدیترین بخشهای اجزای تشکیل دهنده پمپ سانتریفیوژ به شمار میرود.
پوسته حلزونی پمپ (Volute)
یکی از رایجترین طراحیها در پمپها، پوسته حلزونی پمپ است. این پوسته با ساختار مارپیچی خود سرعت سیال را کاهش داده و در عوض فشار آن را افزایش میدهد؛ درست مثل مسیری که سیال در یک مارپیچ حرکت میکند و به تدریج فشردهتر میشود. به همین دلیل در پمپهای کشاورزی یا تاسیسات ساختمانی بهطور گسترده مورد استفاده قرار میگیرد.
مزیت اصلی این نوع پوسته، سادگی و کارایی بالاست که باعث محبوبیت آن در صنایع مختلف شده است. در حقیقت بدون چنین طراحی موثری، عملکرد درست بسیاری از اجزای تشکیل دهنده پمپ سانتریفیوژ امکانپذیر نبود.
دیفیوزر و پره راهنما (Diffuser)
برخلاف پوسته حلزونی که تنها با شکل مارپیچی فشار را بالا میبرد، دیفیوزر و پره راهنما با پرههای ثابت جریان سیال را آرامتر کرده و راندمان کلی پمپ را افزایش میدهند. این طراحی بهویژه در کاربردهایی که فشار بالا و پایداری جریان اهمیت دارد؛ مانند نیروگاهها یا صنایع شیمیایی، بسیار موثر است. استفاده از دیفیوزر علاوه بر اینکه ضربههای هیدرولیکی به سیال را کاهش میدهد، باعث افزایش عمر مفید پمپ نیز میشود. به همین دلیل در بسیاری از کاربردهای صنعتی حساس، دیفیوزر گزینهای مهم در میان اجزای تشکیل دهنده پمپ سانتریفیوژ محسوب میشود.
راهنمای انتخاب جنس پوسته برای سیالات خورنده
انتخاب جنس پوسته ارتباط مستقیمی با نوع سیالی دارد که باید پمپاژ شود. به عنوان نمونه، پوسته چدنی برای آب تمیز مناسب است؛ اما اگر همین پوسته در تماس با اسید قرار گیرد بهسرعت خورده میشود. در مقابل، پوسته استیل ضد زنگ برای مواد شیمیایی و سیالات خورنده بهترین انتخاب است. سؤال سادهای را در نظر بگیرید: «اگر از پوسته چدنی برای اسید استفاده کنید چه اتفاقی میافتد؟» پاسخ روشن است؛ آسیب جدی و هزینههای سنگین تعمیر.
بنابراین انتخاب جنس پوسته یک اصل حیاتی در طراحی و بهرهبرداری پمپ است. برای آشنایی با گزینههای مناسب در برابر خورندگی، میتوانید صفحه پمپهای ضد خورندگی سایت را ببینید. در مجموع این بخش از مهمترین مباحث در شناخت اجزای تشکیل دهنده پمپ سانتریفیوژ به شمار میرود.
شافت و کوپلینگ پمپ
شافت همان محوری است که وظیفه انتقال نیرو از موتور به پروانه را بر عهده دارد و در واقع حلقه اتصال میان محرک و بخش هیدرولیکی پمپ محسوب میشود. برای آنکه این انتقال نیرو بدون لرزش و آسیب انجام شود از کوپلینگ استفاده میشود. کوپلینگ پمپ و الکتروموتور اتصال ایمن و دقیقی را ایجاد میکند و در صنایع بزرگی مانند پتروشیمی، نوع دقیق و بالانسشده آن مانع بروز لرزشهای خطرناک میشود.
انتخاب درست کوپلینگ اهمیت زیادی دارد؛ زیرا راندمان پمپ و حتی طول عمر سایر اجزا به این انتخاب وابسته است. به همین دلیل است که در بررسی اجزای تشکیل دهنده پمپ سانتریفیوژ، شافت و کوپلینگ جایگاه ویژهای دارند.
یاتاقان و بلبرینگ پمپ سانتریفیوژ
برای اینکه شافت بهطور پایدار بچرخد، نیاز به قطعاتی دارد که هم آن را نگه دارند و هم اصطکاک را کاهش دهند. این وظیفه بر عهده یاتاقان و بلبرینگ پمپ است. یاتاقانها در دو نوع اصلی شعاعی و محوری ساخته میشوند؛ در حالی که بلبرینگها میتوانند توپی، غلتکی یا آستین باشند. هر کدام بسته به شرایط کاری، مزایا و محدودیتهای خاص خود را دارند. تصور کنید در یک خط تولید، خرابی بلبرینگ باعث توقف کل فرآیند شود؛ هزینه و زمان از دست رفته نشان میدهد چرا سرویس منظم آن حیاتی است. در مجموع نگهداری درست بلبرینگها بخشی مهم از برنامههای مراقبتی اجزای تشکیل دهنده پمپ سانتریفیوژ است.
سیستم آببندی پمپ (سیل مکانیکی و پکینگ)
یکی از نقاط حساس پمپ جایی است که شافت از پوسته عبور میکند. در این محل باید از نشتی جلوگیری شود و در عین حال حرکت آزاد شافت حفظ گردد. این وظیفه به سیستم آببندی سپرده شده است که معمولاً به دو شکل انجام میشود: سیل مکانیکی و پکینگ پمپ.
«آیا میدانید اگر سیستم آببندی خراب شود، حتی یک قطره نشتی میتواند خسارت بزرگی به پمپ بزند؟» همین نکته نشان میدهد که چرا انتخاب روش مناسب آببندی حیاتی است. این بخش زمینهای است برای بررسی دقیقتر انواع آببندی که در ادامه معرفی میشود. در مجموع، آببندی نقشی کلیدی در حفظ سلامت اجزای تشکیل دهنده پمپ سانتریفیوژ دارد.
سیل مکانیکی و نقش آن در آببندی پمپ سانتریفیوژ
سیل مکانیکی یکی از پیشرفتهترین روشهای آببندی است که بهجای اصطکاک طنابمانند از صفحات و فنرهای دقیق استفاده میکند. رایجترین انواع آن شامل تکفنر، چند فنر و مدلهای کارتریجی هستند که هرکدام برای شرایط کاری متفاوت طراحی شدهاند.
استفاده از این روش بهویژه در صنایع نفت و گاز باعث شده پمپها بتوانند مدتهای طولانی بدون نشتی کار کنند. مزیت اصلی سیل مکانیکی عمر طولانی و کارکرد پایدار است، هرچند هزینه اولیه بیشتری دارد. به همین دلیل در میان اجزای تشکیل دهنده پمپ سانتریفیوژ، نقش آن حیاتی محسوب میشود. در واقع نقش سیل مکانیکی در آببندی پمپ سانتریفیوژ و انواع متداول چیزی فراتر از یک انتخاب ساده است و میتواند سرنوشت عملکرد کل سیستم را تعیین کند.
پکینگ پمپ و کاربردهای آن
برخلاف سیل مکانیکی، پکینگ پمپ روشی سنتیتر برای آببندی است. در این روش از الیاف یا نوارهای نسوز استفاده میشود که دور شافت قرار گرفته و جلوی نشتی را میگیرند. هرچند این روش نیاز به تنظیم و نگهداری بیشتری دارد؛ اما همچنان در بسیاری از صنایع مانند کشاورزی به دلیل قیمت پایین و دسترسی آسان پرکاربرد است.
مقایسه ساده نشان میدهد که پکینگ ارزانتر است اما دوام کمتری دارد؛ در حالی که سیل مکانیکی هزینه بیشتری دارد اما عمر طولانیتر. به همین دلیل برای کاربریهای سبکتر، پکینگ همچنان گزینهای اقتصادی در بین اجزای تشکیل دهنده پمپ سانتریفیوژ به شمار میرود.
آببندی با اورینگ و گسکت
در کنار روشهای اصلی آببندی، استفاده از آببندی با اورینگ و گسکت نیز رایج است. این قطعات لاستیکی یا پلیمری در محل اتصال قطعات مختلف پمپ قرار میگیرند و جلوی کوچکترین نشتی را میگیرند. کاربرد آنها بهویژه در صنایع غذایی و دارویی بسیار اهمیت دارد؛ جایی که حتی یک قطره نشتی میتواند مشکلساز شود.
انتخاب درست جنس اورینگ با توجه به نوع سیال، تاثیر مستقیمی بر افزایش عمر مفید پمپ دارد. توصیه میشود در سرویسهای دورهای همیشه وضعیت اورینگها بررسی و در صورت نیاز تعویض شوند. این جز کوچک اما حیاتی، بخشی جدا نشدنی از اجزای تشکیل دهنده پمپ سانتریفیوژ است و نقش بزرگی در حفظ کارایی دارد.
رینگ سایشی و زمان تعویض آن
رینگ سایشی قطعهای کوچک اما حیاتی است که با ایجاد فاصله کنترلشده، اصطکاک را کاهش داده و از آسیب به پروانه و پوسته جلوگیری میکند. رینگ سایشی چیست و چه زمانی باید تعویض شود؟ وقتی سایش شدید یا افت راندمان پمپ مشاهده شود، نشانهای از زمان تعویض است. برای جلوگیری از چنین خساراتی، بهتر است طبق دستورالعمل سازنده اقدام کنید.
فلنج مکش و رانش پمپ
اتصال پمپ به لولهکشی بدون فلنجها امکانپذیر نیست. فلنج مکش و رانش پمپ همان دروازه ورود و خروج سیال هستند که ارتباط مطمئن با خطوط لوله را برقرار میکنند. رعایت استانداردهای ابعاد و فشار در انتخاب فلنج اهمیت زیادی دارد. انتخاب صحیح میتواند نشتی را به حداقل برساند و عمر کاری سیستم را افزایش دهد؛ بنابراین در میان اجزای تشکیل دهنده پمپ سانتریفیوژ، فلنجها جایگاه مهمی دارند.
پایه و شاسی پمپ سانتریفیوژ
ثبات پمپ بدون پایه و شاسی امکانپذیر نیست. پایه و شاسی پمپ وظیفه دارند لرزشها را جذب کرده و کل مجموعه را در جای خود محکم نگه دارند. بهعنوان مثال در ایستگاههای پمپاژ بزرگ اگر شاسی استاندارد نباشد، لرزش میتواند به کل سیستم آسیب وارد کند. نصب اصولی شاسی از ملزومات نگهداری درست اجزای تشکیل دهنده پمپ سانتریفیوژ و افزایش طول عمر دستگاه است.
نکات کاربردی در انتخاب جنس اجزا برای سیالات خاص
انتخاب جنس قطعات بر اساس نوع سیال، شرط اصلی بهرهبرداری ایمن و طولانی است. برای نمونه:
- آب تمیز: پوسته چدنی + ایمپلر برنزی
- آب شور: پوسته برنز یا آلیاژ نیکل
- مواد شیمیایی خورنده: پوسته و ایمپلر استیل ضدزنگ + سیل مقاوم
این موارد نشان میدهد چرا انتخاب جنس ایمپلر و پوسته برای سیالات خورنده حیاتی است. بهعنوان مثال در تصفیهخانه آب شور، استفاده از ایمپلر استیل یک الزام است. این راهنمای انتخاب جنس ایمپلر و پوسته برای سیالات خورنده به شما کمک میکند قبل از خرید، بهترین تصمیم را بگیرید. در مجموع توجه به این جزئیات از مهمترین مراحل شناخت اجزای تشکیل دهنده پمپ سانتریفیوژ است.

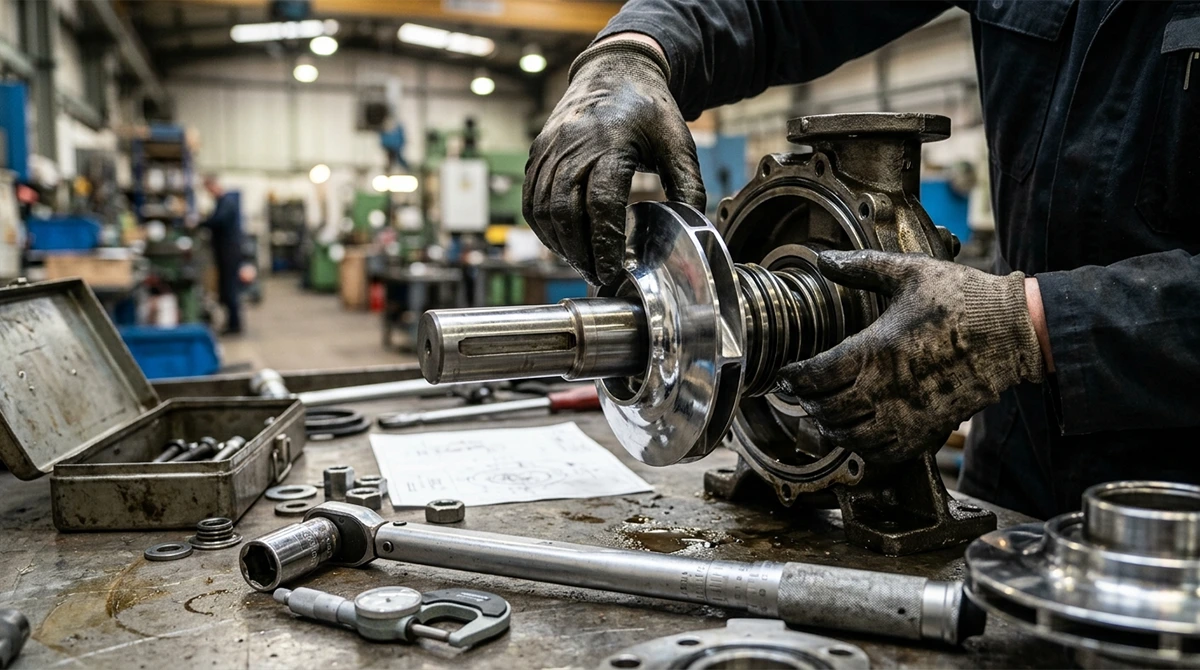

توصیههای عملی برای نگهداری اجزای پمپ سانتریفیوژ
برای حفظ کارایی، هر بخش از پمپ نیازمند مراقبت دورهای است. بررسی کلیرنس ایمپلر، تعویض بهموقع رینگ سایشی، انتخاب جنس مناسب برای سیالات خاص و سرویس منظم بلبرینگها از اقداماتی هستند که باید در دستور کار قرار گیرند. رعایت این نکات باعث میشود اجزای پمپ سانتریفیوژ دوام بیشتری داشته باشند و هزینههای تعمیر به حداقل برسد. اگر به دنبال افزایش طول عمر تجهیزات خود هستید، بهتر است یک برنامه سرویس پیشگیرانه تنظیم کنید. برای مطالعه راهنمای تعمیر، مقاله تعمیر و نگهداری پمپ سانتریفیوژ را مطالعه کنبد.
جمع بندی
در پایان میتوان گفت شناخت دقیق اجزا و توجه به نگهداری آنها، کلید بهرهوری و کاهش هزینههاست. بهصورت خلاصه:
- پروانه مناسب با نوع سیال انتخاب شود.
- کلیرنس و رینگ سایشی بهطور منظم بررسی شوند.
- جنس پوسته و ایمپلر بر اساس خورندگی سیال تعیین شود.
- کوپلینگ، یاتاقان و فلنج مطابق استاندارد نصب شوند.
اگر در انتخاب یا نگهداری اجزای تشکیل دهنده پمپ سانتریفیوژ نیاز به راهنمایی دارید، کارشناسان آتور صنعت در کنار شما هستند. کافی است فرم درخواست را در پایین همین صفحه تکمیل کنید یا با ما تماس بگیرید تا در کوتاهترین زمان (زمان کاری بین ۸ الی ۱۷) مشاوره رایگان دریافت کنید. این مشاوره میتواند مسیر خرید مطمئن و بهینه شما را هموار کند.
سوالات متداول اجزای پمپ سانتریفیوژ (گریز از مرکز)
- اجزای تشکیل دهنده پمپ سانتریفیوژ کداماند؟
بهطور کلی این اجزا شامل پروانه، پوسته، شافت، یاتاقان، سیستم آببندی، رینگ سایشی، فلنجها و پایه شاسی است. هرکدام نقشی ویژه در عملکرد صحیح پمپ دارند. - چرا شناخت اجزای تشکیل دهنده پمپ سانتریفیوژ اهمیت دارد؟
شناخت اجزا باعث میشود انتخاب و نگهداری بهتری داشته باشید. این آگاهی به شما کمک میکند در زمان خرابی، سریعتر عیبیابی کنید و هزینههای تعمیر کاهش یابد. - چه زمانی باید رینگ سایشی تعویض شود؟
وقتی راندمان پمپ کاهش پیدا کند یا سایش شدید در رینگ مشاهده شود، زمان تعویض آن فرا رسیده است. تعویض بهموقع مانع از آسیب به پروانه و سایر اجزای تشکیل دهنده پمپ سانتریفیوژ میشود. - آیا انتخاب جنس پوسته و ایمپلر تأثیری بر طول عمر پمپ دارد؟
بله. استفاده از جنس مناسب برای سیالات خاص (مثل استیل برای مواد خورنده) بهطور مستقیم عمر اجزای تشکیل دهنده پمپ سانتریفیوژ را افزایش میدهد و از خرابی زودهنگام جلوگیری میکند.
