در دنیای صنعتی امروز، انتقال سیالات و مایعات مختلف یکی از مهمترین دغدغههای مهندسان و طراحان سیستمهای هیدرولیکی و مکانیکی است. از کارخانههای تولیدی گرفته تا تجهیزات سنگین معدنی، همه و همه به سیستمهایی نیاز دارند که بتوانند با دقت و کارایی بالا، سیالات را در فشارها و دبیهای مختلف جابهجا کنند. در میان انواع مختلف پمپهای صنعتی که برای این منظور مورد استفاده قرار میگیرند، پمپ دندهای جایگاه ویژهای دارد و یکی از پرکاربردترین تجهیزات در صنایع گوناگون به شمار میرود. اگرچه ممکن است در نگاه اول، طراحی سادهای داشته باشد، اما همین سادگی در کنار عملکرد قابل اعتماد، آن را به گزینهای محبوب در میان مهندسان تبدیل کرده است. در این مقاله قصد داریم به صورت جامع و کاربردی با طرز کار پمپ دندهای آشنا شویم و تمامی جنبههای مرتبط با این نوع پمپ را مورد بررسی قرار دهیم تا بتوانید درک عمیقتری از عملکرد و کاربردهای آن به دست آورید.
پمپ دندهای چیست؟
پمپ دندهای یکی از انواع پمپهای جابهجایی مثبت است که در آن، انتقال سیال از طریق به دام انداختن حجم مشخصی از مایع بین دندانههای چرخدندهها و سپس هدایت آن به سمت خروجی انجام میشود. این نوع پمپها به دلیل ساختار ساده، اندازه فشرده و قابلیت اطمینان بالا، در طیف گستردهای از کاربردها مورد استفاده قرار میگیرند. از سیستمهای روانکاری خودرو گرفته تا تجهیزات هیدرولیکی صنعتی سنگین، همه جا میتوان ردپای این پمپهای کارآمد را مشاهده کرد. تاریخچه استفاده از پمپهای دندهای به بیش از یک قرن پیش بازمیگردد و در طول این سالها، طراحی و ساخت آنها بهبودهای چشمگیری داشته است. امروزه با پیشرفت تکنولوژی ساخت چرخدندهها و مواد به کار رفته در ساخت بدنه، عملکرد و عمر مفید این پمپها به مراتب افزایش یافته است.

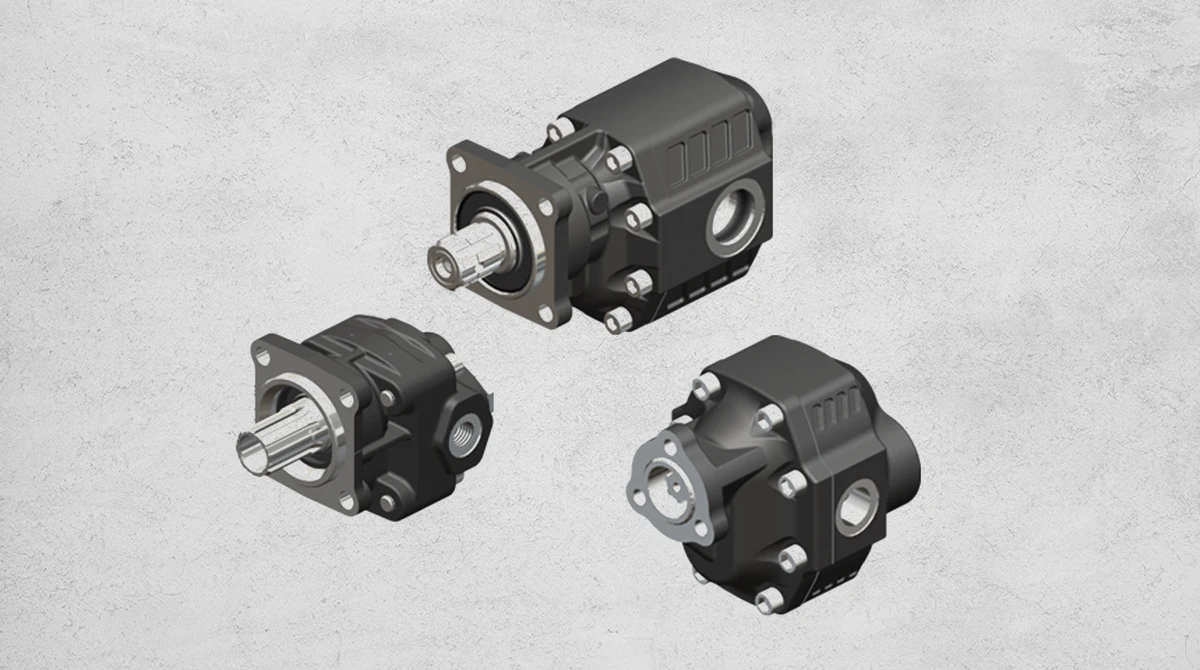

پمپهای دندهای در دو نوع اصلی تولید میشوند: پمپ دندهای خارجی و پمپ دندهای داخلی. در نوع خارجی که رایجترین مدل است، دو چرخدنده با اندازه یکسان در کنار یکدیگر قرار میگیرند و یکی از آنها به عنوان چرخدنده محرک توسط موتور یا محور چرخانده میشود. در نوع داخلی نیز یک چرخدنده بزرگتر با دندانههای داخلی و یک چرخدنده کوچکتر محرک با دندانههای خارجی وجود دارد که درون هم قرار میگیرند. انتخاب بین این دو نوع بستگی به شرایط کاری، فشار مورد نیاز و نوع سیال دارد که در ادامه مقاله به تفصیل به آن خواهیم پرداخت.

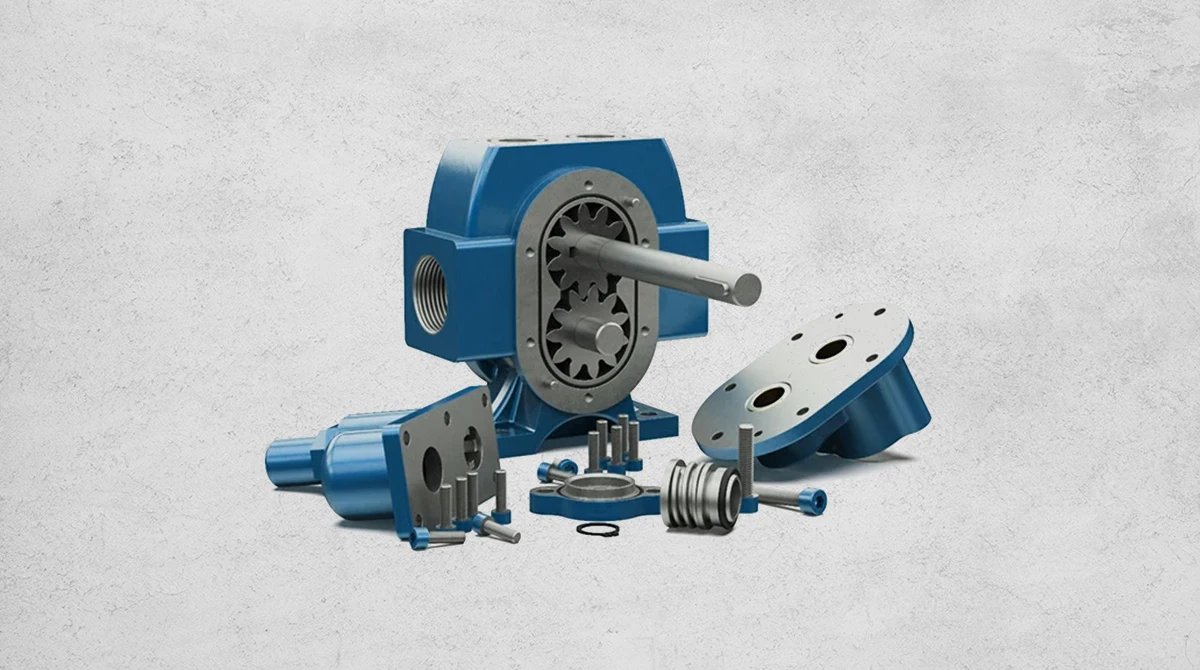

اجزای اصلی پمپ دندهای
برای درک بهتر طرز کار پمپ دندهای، لازم است ابتدا با اجزای تشکیلدهنده آن آشنا شویم. هر پمپ دندهای از مجموعهای از قطعات تشکیل شده که هر یک نقش خاصی در فرآیند پمپاژ ایفا میکنند. شناخت دقیق این اجزا به شما کمک میکند تا در هنگام عیبیابی یا انتخاب پمپ مناسب، تصمیمات بهتری بگیرید.

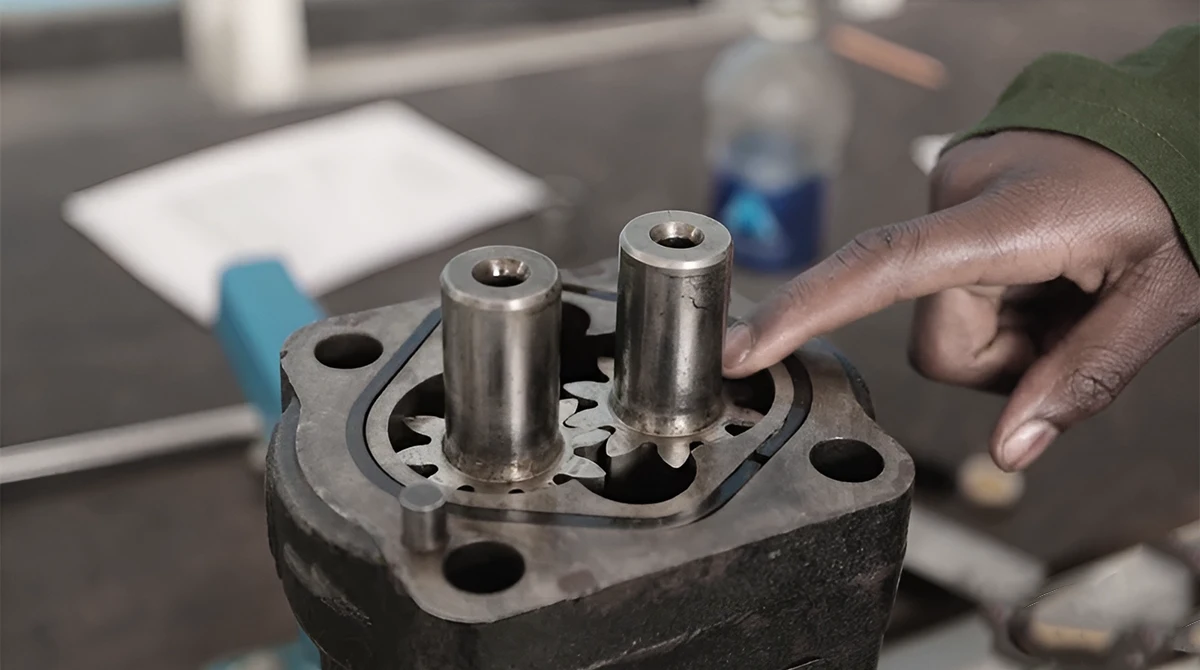

چرخدندهها مهمترین بخش پمپ دندهای هستند و وظیفه اصلی جابهجایی سیال را بر عهده دارند. این چرخدندهها معمولاً از جنس فولاد آلیاژی، چدن یا مواد کامپوزیتی ساخته میشوند و دقت بالایی در ساخت دندانههای آنها اهمیت دارد. تعداد دندانهها، مدول و زاویه فشار از جمله پارامترهایی هستند که در طراحی چرخدندهها مورد توجه قرار میگیرند. کیفیت سطح دندانهها مستقیماً بر عملکرد پمپ و میزان نشتی داخلی تأثیرگذار است.
بدنه پمپ یا محفظه پمپ، محیطی را فراهم میکند که چرخدندهها درون آن میچرخند. این بدنه باید از استحکام کافی برخوردار باشد تا بتواند فشارهای داخلی را تحمل کند و همچنین مقاومت شیمیایی مناسبی در برابر سیال پمپاژ شده داشته باشد. معمولاً بدنه پمپهای دندهای از چدن، آلومینیوم یا فولاد ساخته میشود و در برخی کاربردهای خاص، از مواد مقاوم در برابر خوردگی مانند استیل ضد زنگ استفاده میگردد.
محور انتقال قدرت وظیفه اتصال چرخدنده محرک به منبع حرکت مانند الکتروموتور را بر عهده دارد. این محور باید قادر به انتقال گشتاور مورد نیاز باشد و در عین حال، لقی کمتری داشته باشد تا از ایجاد ارتعاشات ناخواسته جلوگیری شود. یاتاقانهای مورد استفاده در پمپ دندهای نیز از اهمیت بالایی برخوردارند زیرا بارهای شعاعی و محوری ناشی از عملکرد چرخدندهها را تحمل میکنند.
درپوشها و آببندها نیز از اجزای حیاتی پمپ دندهای هستند. آببندها یا کاسهنمدها از نشت سیال در محل ورود محور به بدنه جلوگیری میکنند و انتخاب صحیح نوع آببند با توجه به نوع سیال و دمای کاری بسیار مهم است. همچنین پورتهای ورودی و خروجی که معمولاً به صورت رزوهای یا فلنجی طراحی میشوند، وظیفه اتصال پمپ به لولهکشی سیستم را بر عهده دارند.
طرز کار پمپ دندهای
حال که با اجزای مختلف پمپ دندهای آشنا شدیم، زمان آن رسیده است که به صورت دقیق به بررسی طرز کار پمپ دندهای بپردازیم. درک مکانیزم عملکرد این پمپها به شما کمک میکند تا بتوانید بهترین استفاده را از آنها داشته باشید و در صورت بروز مشکل، عیبیابی سریعتری انجام دهید.
در پمپ دندهای خارجی، دو چرخدنده با اندازه و تعداد دندانههای یکسان در کنار یکدیگر قرار میگیرند و در جهت مخالف یکدیگر میچرخند. یکی از این چرخدندهها توسط محور ورودی به حرکت درمیآید که به آن چرخدنده محرک گفته میشود و چرخدنده دیگر که چرخدنده متحرک نام دارد، در اثر تماس با چرخدنده محرک به حرکت درمیآید. فضای بین دندانههای این دو چرخدنده و بدنه پمپ، محفظههایی را تشکیل میدهد که سیال درون آنها به دام میافتد.
در سمت مکش پمپ، با دور شدن دندانههای چرخدندهها از یکدیگر، فضای خالی بین دندانهها ایجاد میشود. این افزایش حجم در سمت مکش باعث ایجاد خلاء نسبی میشود و سیال از طریق پورت ورودی وارد محفظه پمپ میگردد. سیال در این مرحله در فضای بین دندانهها و بدنه پمپ محبوس میشود و همراه با چرخش چرخدندهها به سمت پورت خروجی حمل میگردد.
در سمت فشار پمپ، دندانههای دو چرخدنده به هم نزدیک میشوند و حجم محفظه بین دندانهها کاهش مییابد. این کاهش حجم باعث فشرده شدن سیال و خروج آن با فشار بالاتر از پورت خروجی میشود. نکته مهم در این مرحله این است که تماس نوک دندانههای دو چرخدنده در بخش مرکزی، باعث ایجاد یک آببندی طبیعی بین سمت مکش و سمت فشار میشود و از برگشت سیال جلوگیری میکند.
مقدار دبی تولیدی توسط پمپ دندهای به طور مستقیم با حجم جابهجا شده در هر دور و سرعت دوران چرخدندهها ارتباط دارد. به طور کلی، دبی تئوریک یک پمپ دندهای از حاصلضرب حجم جابهجا شده در هر دور در سرعت دوران به دست میآید. البته در عمل، به دلیل وجود نشتیهای داخلی، دبی واقعی کمتر از دبی تئوریک است و این تفاوت با افزایش فشار کاری بیشتر میشود.

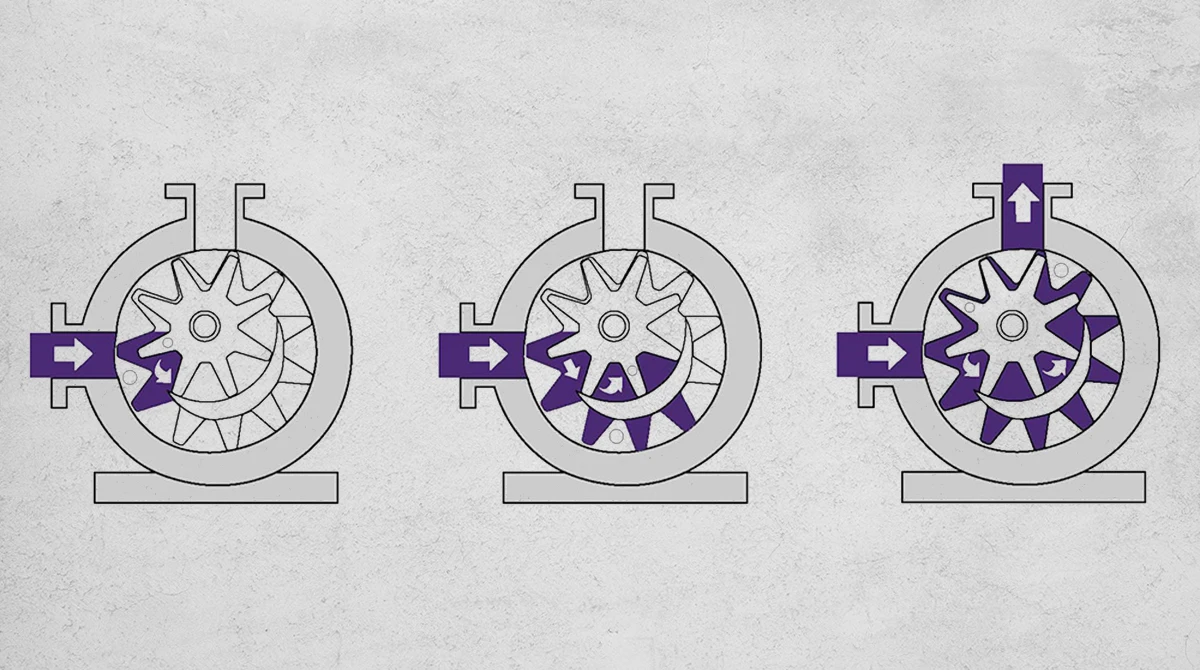

در پمپهای دندهای داخلی، اصل کار مشابه است با این تفاوت که در اینجا یک چرخدنده با دندانههای داخلی و یک چرخدنده کوچکتر با دندانههای خارجی وجود دارد. چرخدنده کوچکتر درون چرخدنده بزرگتر میچرخد و یک تیغه هلالی شکل که به آن تیغه جداکننده گفته میشود، سمت مکش را از سمت فشار جدا میکند. این نوع پمپها معمولاً برای کاربردهایی با فشار متوسط و دبی بالا مورد استفاده قرار میگیرند.
مزایای پمپهای دندهای
پمپهای دندهای به دلیل ویژگیهای منحصربهفردی که دارند، در بسیاری از کاربردهای صنعتی به عنوان گزینه اول انتخاب میشوند. آگاهی از این مزایا به شما کمک میکند تا در هنگام انتخاب پمپ مناسب، تصمیم بهتری بگیرید و از قابلیتهای این تجهیزات به بهترین شکل بهرهمند شوید.
یکی از مهمترین مزایای پمپ دندهای، سادگی ساختار آن است. تعداد کم قطعات متحرک باعث میشود که احتمال خرابی کاهش یابد و نگهداری و تعمیرات آسانتر انجام شود. این سادگی همچنین به معنای هزینه تولید پایینتر و در نتیجه قیمت رقابتیتر این نوع پمپها در مقایسه با برخی انواع دیگر پمپها است. برای کاربردهایی که بودجه محدودی دارند، پمپ دندهای میتواند گزینهای اقتصادی و در عین حال قابل اعتماد باشد.
اندازه فشرده و وزن کم از دیگر مزایای قابل توجه پمپهای دندهای است. این ویژگی باعث میشود که نصب پمپ در فضاهای محدود آسان باشد و جابهجایی و حملونقل آن بدون مشکل انجام شود. در بسیاری از کاربردهای متحرک مانند تجهیزات کشاورزی و خودروها، این ویژگی از اهمیت بالایی برخوردار است و طراحان ترجیح میدهند از پمپهایی استفاده کنند که فضای کمتری اشغال کنند.
قابلیت اطمینان بالا از ویژگیهای بارز پمپهای دندهای است. به دلیل تماس مستقیم چرخدندهها با یکدیگر و عدم وجود شیرهای پیچیده، این پمپها میتوانند در شرایط سخت کاری به خوبی عمل کنند. تحمل فشارهای بالا و عملکرد پایدار در دورهای مختلف از دیگر ویژگیهایی است که به اعتبار این پمپها افزوده است. در صنایعی که توقف تولید هزینه بالایی دارد، استفاده از تجهیزات قابل اعتماد مانند پمپ دندهای از اهمیت ویژهای برخوردار است.
پمپهای دندهای همچنین توانایی پمپاژ سیالات با ویسکوزیته بالا را دارند. این ویژگی باعث میشود که در صنایعی مانند پتروشیمی، صنایع غذایی و دارویی که نیاز به انتقال سیالات غلیظ دارند، این نوع پمپها بسیار مورد توجه قرار بگیرند. در واقع، عملکرد پمپهای دندهای با افزایش ویسکوزیته سیال بهبود مییابد زیرا نشتی داخلی کاهش پیدا میکند.
از دیگر مزایا میتوان به قابلیت برگشتپذیری اشاره کرد. در بسیاری از مدلهای پمپ دندهای، با تغییر جهت چرخش محور، جهت جریان سیال نیز معکوس میشود. این ویژگی در برخی کاربردهای صنعتی که نیاز به تغییر جهت جریان وجود دارد، بسیار مفید است. همچنین راهاندازی اولیه آسان و نیاز نداشتن به پر کردن اولیه از دیگر مزایای این نوع پمپها محسوب میشود.
معایب پمپهای دندهای
در کنار مزایای فراوانی که برای پمپهای دندهای ذکر شد، این نوع پمپها دارای محدودیتهایی نیز هستند که آگاهی از آنها به شما کمک میکند تا انتخاب آگاهانهتری داشته باشید و از بروز مشکلات احتمالی جلوگیری کنید.
یکی از مهمترین معایب پمپ دندهای، محدودیت در فشار کاری است. به طور کلی، پمپهای دندهای برای فشارهای متوسط طراحی شدهاند و در فشارهای بسیار بالا، عملکرد آنها کاهش مییابد و عمر مفیدشان کوتاهتر میشود. اگرچه برخی مدلهای خاص میتوانند فشارهای بالاتری را تحمل کنند، اما برای کاربردهایی که نیاز به فشار بسیار بالا دارند، معمولاً پمپهای پیستونی یا پمپهای پرهای گزینههای مناسبتری هستند.
نشتی داخلی از دیگر معایب پمپهای دندهای است. به دلیل وجود فاصلههای کوچک بین چرخدندهها و بدنه پمپ، مقداری از سیال از سمت فشار به سمت مکش برمیگردد. این نشتی با افزایش فشار کاری بیشتر میشود و باعث کاهش راندمان حجمی پمپ میگردد. طراحان همواره سعی میکنند با استفاده از تکنولوژیهای پیشرفته ساخت، این فاصلهها را به حداقل برسانند، اما حذف کامل آنها عملاً امکانپذیر نیست.
حساسیت به ذرات جامد موجود در سیال نیز از محدودیتهای پمپ دندهای است. اگر سیال پمپاژ شده حاوی ذرات ساینده یا آلودگی باشد، این ذرات میتوانند باعث فرسایش چرخدندهها و بدنه پمپ شوند و در نتیجه، عمر مفید پمپ کاهش یابد. استفاده از فیلترهای مناسب در ورودی پمپ میتواند تا حد زیادی این مشکل را برطرف کند، اما در کاربردهایی با سیالات بسیار آلوده، ممکن است نیاز به استفاده از نوع دیگری از پمپ باشد.
تولید صدا و ارتعاش نیز از معایبی است که در برخی کاربردها اهمیت پیدا میکند. چرخش چرخدندهها و تماس دندانهها با یکدیگر میتواند صدای قابل توجهی تولید کند. البته در مدلهای جدید با طراحی بهینه و استفاده از مواد جاذب صدا، این مشکل تا حد زیادی کاهش یافته است، اما همچنان در مقایسه با برخی انواع دیگر پمپها مانند پمپهای پرهای، سطح صدای بالاتری دارند.
نحوه انتخاب پمپ دندهای مناسب
انتخاب پمپ دندهای مناسب برای هر کاربرد، نیازمند بررسی دقیق پارامترهای مختلف است. تصمیمگیری صحیح در این مرحله میتواند از بروز مشکلات آینده جلوگیری کند و اطمینان حاصل کند که پمپ انتخاب شده بهترین عملکرد را در شرایط کاری مورد نظر خواهد داشت.
تعیین دبی مورد نیاز اولین و مهمترین گام در انتخاب پمپ دندهای است. شما باید بدانید که چه حجمی از سیال در واحد زمان باید توسط پمپ منتقل شود. این مقدار معمولاً بر حسب لیتر بر دقیقه یا گالن بر دقیقه بیان میشود. در نظر داشته باشید که دبی واقعی پمپ کمتر از دبی تئوریک است و باید ضریب اطمینان مناسبی در نظر بگیرید.
فشار کاری پارامتر مهم دیگری است که باید مورد توجه قرار گیرد. حداکثر فشار مورد نیاز در سیستم خود را تعیین کنید و پمپی را انتخاب کنید که حداقل ۲۰ تا ۳۰ درصد بیشتر از این فشار را تحمل کند. این ضریب اطمینان باعث میشود که پمپ در شرایط بحرانی آسیب نبیند و عمر مفید بالاتری داشته باشد.
نوع سیال پمپاژ شده تأثیر مستقیمی بر انتخاب پمپ دارد. ویسکوزیته، دما، خاصیت خورندگی و وجود ذرات جامد در سیال از جمله عواملی هستند که باید مورد بررسی قرار گیرند. برای سیالات خورنده، باید از پمپهایی با مواد مقاوم در برابر خوردگی استفاده شود. همچنین برای سیالات غذایی و دارویی، استانداردهای بهداشتی خاصی باید رعایت شود.
سرعت دوران پمپ نیز از اهمیت بالایی برخوردار است. پمپهای دندهای معمولاً در محدوده سرعتهای مشخصی کار میکنند و انتخاب سرعت مناسب بستگی به نوع کاربرد و شرایط محیطی دارد. سرعتهای بسیار پایین ممکن است باعث کاهش روانکاری و افزایش سایش شوند، در حالی که سرعتهای بسیار بالا میتوانند باعث کاهش عمر مفید و افزایش صدا شوند.
نوع اتصال و نحوه نصب پمپ نیز باید مورد توجه قرار گیرد. پورتهای ورودی و خروجی میتوانند به صورت رزوهای، فلنجی یا کارتریجی باشند و انتخاب نوع مناسب بستگی به شرایط لولهکشی سیستم دارد. همچنین نوع محرک پمپ اعم از الکتروموتور، موتور احتراقی یا محور PTO نیز در انتخاب نوع کوپلینگ و شکل ظاهری پمپ تأثیرگذار است.
نگهداری و عیبیابی پمپ دندهای
برای اطمینان از عملکرد بهینه و افزایش عمر مفید پمپ دندهای، انجام سرویسهای دورهای و نگهداری منظم ضروری است. بسیاری از خرابیهای پمپ دندهای ناشی از عدم نگهداری صحیح است و با رعایت چند نکته ساده میتوان از بروز بسیاری از مشکلات جلوگیری کرد.
بررسی منظم سطح و فشار روغن یا سیال هیدرولیکی از مهمترین اقدامات نگهداری است. کاهش سطح روغن میتواند باعث کاهش روانکاری و افزایش سایش قطعات شود. همچنین آلودگی روغن یکی از عوامل اصلی خرابی پمپهای دندهای است و تعویض به موقع فیلترها و روغن توصیه میشود.
گوش دادن به صدای پمپ در حین کار میتواند اطلاعات ارزشمندی درباره وضعیت سلامت آن در اختیار شما قرار دهد. صداهای غیرعادی مانند زوزه، تقتق یا لرزش بیش از حد ممکن است نشانهای از مشکلاتی مانند سایش چرخدندهها، خرابی یاتاقانها یا ورود هوا به سیستم باشد. در صورت شنیدن هرگونه صدای غیرعادی، باید پمپ را متوقف کرده و علت را بررسی کنید.
کنترل دمای کاری پمپ نیز از اهمیت بالایی برخوردار است. افزایش بیش از حد دما میتواند نشانهای از مشکلاتی مانند کاهش سطح روغن، آلودگی روغن یا فشار بیش از حد باشد. دمای بیش از حد میتواند باعث آسیب به آببندها و کاهش عمر مفید پمپ شود.
جمعبندی
پمپهای دندهای به عنوان یکی از قدیمیترین و در عین حال کارآمدترین انواع پمپهای جابهجایی مثبت، نقش مهمی در صنایع مختلف ایفا میکنند. در این مقاله به صورت جامع با ساختار، طرز کار پمپ دندهای، مزایا و معایب آن آشنا شدیم و نکات مهمی درباره نحوه انتخاب پمپ مناسب ارائه شد. همانطور که مشاهده کردید، این نوع پمپها با وجود سادگی ساختار، عملکرد قابل اعتمادی دارند و برای طیف گستردهای از کاربردها مناسب هستند.
با این حال، انتخاب و استفاده صحیح از پمپ دندهای نیازمند دانش فنی و تجربه کافی است. اگر در زمینه انتخاب پمپ دندهای مناسب برای کاربرد خود سؤالی دارید یا نیاز به مشاوره تخصصی دارید، تیم کارشناسان آتورصنعت آماده ارائه خدمات مشاورهای به شما هستند. با بهرهگیری از تجربه و دانش متخصصان ما، میتوانید بهترین انتخاب را داشته باشید و از عملکرد بهینه تجهیزات خود اطمینان حاصل کنید. برای ارتباط با کارشناسان آتورصنعت میتوانید با شمارهی 03132004 تماس حاصل فرمایید.
