چرا لوب پمپ حیاتیترین قطعه در دستگاههای صنعتی است؟
در دنیای پرشتاب صنعت و تولید، هر قطعهای از یک ماشینآلات سنگین، از کمترین تا بزرگترین اجزا، نقشی حیاتی و غیرقابل انکار ایفا میکند. اما آیا تا به حال به این موضوع فکر کردهاید که چه چیزی باعث میشود یاتاقانها، چرخدندهها و شفتهای در حال چرخش با سرعتهای بالا، دچار سایش زودهنگام، داغ شدن بیش از حد و در نهایت خرابی کامل نشوند؟ پاسخ به این سوال در یک کلمه نهفته است: روانکاری. و در قلب سیستمهای روانکاری پیشرفته صنعتی، پمپی قرار دارد که با دقت و پیوستگی کار میکند تا روغن یا گریس مورد نیاز را به نقاط حساس دستگاه برساند. این پمپ، «لوب پمپ» نام دارد.
شاید نام لوب پمپ برای بسیاری از افراد عادی یا حتی برخی تکنسینان به اندازه پمپهای سانتریفیوژ یا پیستونی آشنا نباشد، اما در صنایعی مانند پتروشیمی، نیروگاهها، فولاد، سیمان و صنایع غذایی، لوب پمپها به عنوان ستون فقرات سیستمهای انتقال سیالات ویسکوز (گرانرو) شناخته میشوند. عدم آگاهی از اهمیت این پمپها، انتخاب اشتباه نوع آنها یا نادیده گرفتن نیاز به نگهداری صحیح، میتواند منجر به توقف خط تولید، هزینههای تعمیراتی سنگین و حتی حوادث ایمنی جدی شود.احساس نیاز به درک عمیق از لوب پمپها زمانی بر مخاطب صنعتی غلبه میکند که با چالشهایی نظیر افت فشار ناگهانی، ناکارآمدی در انتقال سیالات غلیظ، یا استهلاک سریع قطعات داخلی روبرو میشود.
در این مقاله جامع، قصد داریم به صورت جامع و با رویکردی کاملاً فنی و کاربردی، به معرفی لوب پمپ بپردازیم. ما قصد داریم تمام زوایای پنهان و آشکار این تکنولوژی را بررسی کنیم تا شما نه تنها با ساختار و عملکرد آن آشنا شوید، بلکه بتوانید بهترین تصمیم را برای خرید و نگهداری از آن بگیرید. اگر به دنبال افزایش بهرهوری، کاهش هزینههای عملیاتی و اطمینان از تداوم تولید هستید، خواندن این مقاله میتواند نقطه عطفی در دانش فنی شما باشد. بیایید سفری علمی و کاربردی به دنیای لوب پمپها داشته باشیم.
معرفی لوب پمپ: مکانیزم عملکرد و ساختار منحصر به فرد
لوب پمپ که در برخی منابع به آن پمپ دندهای لوبی یا پمپ هلالی نیز گفته میشود، یکی از زیرمجموعههای مهم پمپهای جابجایی مثبت است. این پمپها بر اساس اصل جابجایی حجم ثابت کار میکنند؛ به این معنی که در هر دور چرخش، حجم مشخصی از سیال از قسمت مکش به قسمت دهش منتقل میشود. ویژگی بارز و متمایزکننده لوب پمپ، وجود دو یا سه چرخدنده یا روتور با شکل لوبی (لوبهای برجسته) است که بدون تماس مستقیم با یکدیگر و بدون تماس با بدنه پمپ، داخل محفظه قرار میگیرند. این طراحی خاص باعث میشود که سیال بین لوبها و بدنه پمپ به دام بیفتد و به سمت خروجی هدایت شود.

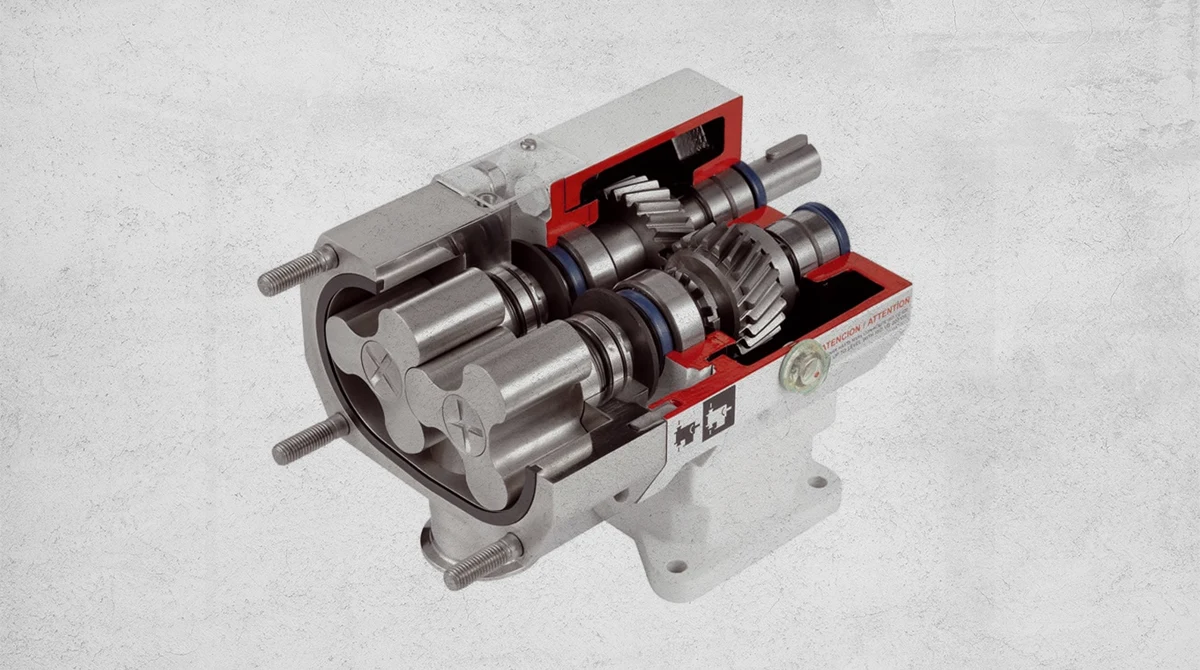

ساختار لوب پمپ شامل یک پوسته، دو یا سه روتور (دندههای لوبی)، بلبرینگها، شفتها و سیستم آببندی است. روتورها معمولاً به صورت متقارن و با زاویهای خاص نسبت به هم قرار میگیرند. نکته کلیدی در عملکرد این پمپها، وجود فاصلههای بسیار دقیق بین لوبها و همچنین بین لوبها و بدنه است. این فواصل آنقدر کوچک هستند که از بازگشت سیال به سمت مکش جلوگیری میکنند، اما آنقدر بزرگاند که از برخورد فیزیکی روتورها با یکدیگر جلوگیری به عمل آورند. برای حفظ این فاصله و همزمانی چرخش روتورها، از یک سیستم دندههای همزمانساز در بیرون از محفظه سیال استفاده میشود. این دندهها تضمین میکنند که روتورها بدون تماس، اما با هماهنگی کامل بچرخند.
یکی از مزایای بنیادین مکانیزم لوب پمپ، جریان یکنواخت و بدون نبض است. برخلاف پمپهای پیستونی که جریان را به صورت ضربهای ارسال میکنند، لوب پمپها به دلیل شکل لوبی روتورها، حرکتی سیال و پیوسته ایجاد میکنند. این ویژگی برای صنایعی که حساسیت بالایی به نوسانات فشار دارند، مانند صنایع غذایی و دارویی، بسیار حیاتی است. همچنین، به دلیل عدم تماس فلز با فلز در ناحیه انتقال سیال، سایش قطعات داخلی به حداقل میرسد و طول عمر پمپ به طور قابل توجهی افزایش مییابد. لوب پمپها میتوانند طیف وسیعی از سیالات را از جمله روغنهای سبک و سنگین، شربتها، خمیرها، مواد شیمیایی خورنده و حتی سیالات حاوی ذرات جامد معلق (با دقت به نوع روتور و متریال) را جابجا کنند. درک این مکانیزم ساده اما کارآمد، اولین قدم برای شناخت عمیقتر از این پمپ قدرتمند است.
انواع لوب پمپها: دستهبندی بر اساس ساختار و کاربرد
لوب پمپها از نظر ساختار و تعداد روتورها به دستههای مختلفی تقسیم میشوند که انتخاب هر کدام بستگی مستقیمی به نوع سیال، ویسکوزیته، دبی مورد نیاز و فشار سیستم دارد. شناخت دقیق این انواع به مهندسان و مدیران فنی کمک میکند تا بهترین گزینه را برای اپلیکیشن خاص خود انتخاب کنند.
۱. لوب پمپهای دو لوبی (Two-Lobe Pumps): این رایجترین نوع لوب پمپ است. دارای دو روتور با شکل حرف L یا E است. این پمپها برای سیالات با ویسکوزیته متوسط و پایین مناسب هستند. سرعت چرخش بالا و دبی مناسب از ویژگیهای آنهاست. در صنایع غذایی و نوشیدنیسازی، این نوع پمپها به دلیل قابلیت تمیزکاری آسان و عدم آسیب به ساختار مولکولی سیال (مانند شکستن ذرات میوه در آبمیوهگیری) بسیار محبوب هستند.
۲. لوب پمپهای سه لوبی (Three-Lobe Pumps): روتورهای این پمپها سه بازو دارند. این طراحی باعث میشود جریان سیال بسیار یکنواختتر و بدون نبض باشد. لوب پمپهای سه لوبی برای سیالات ویسکوزتر مانند روغنهای روانکار، گریس مایع، قیر و مواد شیمیایی غلیظ عالی هستند. همچنین در انتقال مواد حساس که نباید تحت فشار برشی شدید قرار گیرند، کاربرد دارند.
۳. لوب پمپهای چهار لوبی و بیشتر: این پمپها برای سیالات با ویسکوزیته بسیار بالا طراحی شدهاند. هرچه تعداد لوبها بیشتر شود، ظرفیت مکش و دبی در فشارهای بالا بهبود مییابد، اما سرعت چرخش کاهش مییابد. این نوع پمپها اغلب در صنایع نفت و گاز برای انتقال قیر، واکس و روغنهای کوره استفاده میشوند.
۴. لوب پمپهای تکمحوره و دو محوره: در برخی طراحیهای پیشرفته، از محورهای کمکی برای تقویت جریان یا کاهش نیاز به انرژی استفاده میشود. همچنین، لوب پمپها میتوانند در نسخههای افقی یا عمودی نصب شوند. پمپهای افقی معمولاً برای دسترسی آسانتر به قطعات و تعمیرات نگهداری ترجیح داده میشوند، در حالی که پمپهای عمودی برای فضاهای محدود یا جایی که سطح سیال در مخزن پایین است، مناسبترند.
۵. لوب پمپهای ضد انفجار و ضد خوردگی: با توجه به تنوع سیالات صنعتی، بدنه و روتورهای لوب پمپ میتوانند از متریالهای مختلفی ساخته شوند. برای محیطهای خورنده، از استیل ضد زنگ (استنلس استیل) درجه ۳۱۶ یا ۳۰۴ استفاده میشود. برای سیالات خورنده شدید، از پلاستیکهای مهندسی مانند PVDF یا فلزاتی مانند تیتانیوم و آلیاژهای خاص نیکلی استفاده میگردد. همچنین برای محیطهای قابل اشتعال، پمپها با استانداردهای ATEX یا IECEx طراحی میشوند تا از جرقهزنی جلوگیری کنند.
ویژگیهای فنی و مهندسی لوب پمپها
لوب پمپها مجموعهای از ویژگیهای فنی منحصر به فرد را ارائه میدهند که آنها را از سایر پمپهای مثبت جابجایی متمایز میکند. این ویژگیها نه تنها بر عملکرد پمپ تأثیر میگذارند، بلکه در هزینههای سرمایهای و عملیاتی نیز نقش بسزایی دارند.
۱. جریان یکنواخت و بدون نبض: همانطور که پیشتر اشاره شد، یکی از مهمترین ویژگیهای لوب پمپ، ایجاد جریان پیوسته است. این ویژگی باعث میشود نیازی به نصب ضربهگیر در خروجی پمپ نباشد که این امر هزینههای جانبی و پیچیدگی سیستم لولهکشی را کاهش میدهد.
۲. قابلیت انتقال سیالات با ویسکوزیته بالا: لوب پمپها توانایی فوقالعادهای در جابجایی سیالات غلیظ دارند. برخلاف پمپهای سانتریفیوژ که با افزایش ویسکوزیته بازدهی آنها به شدت افت میکند، بازدهی لوب پمپها در برابر تغییرات ویسکوزیته حساسیت کمتری دارد. این ویژگی آنها را برای صنایع روغنکاری، پتروشیمی و مواد غذایی غلیظ ایدهآل میسازد.
۳. دبی ثابت تحت فشارهای متغیر: لوب پمپها پمپهای مثبت جابجایی هستند، به این معنی که دبی آنها تقریباً مستقل از فشار خروجی است. اگر فشار سیستم افزایش یابد، حجم انتقالی ثابت میماند (مگر اینکه محدودیتهای مکانیکی یا موتور ایجاد شود). این ویژگی برای فرآیندهایی که نیاز به دوزینگ دقیق یا انتقال در خطوط لوله با طول زیاد و اصطکاک بالا دارند، بسیار حیاتی است.
۴. بازدهی بالا: به دلیل طراحی دقیق روتورها و فواصل کم، لوب پمپها بازدهی هیدرولیکی بالایی دارند. این یعنی انرژی الکتریکی مصرفی بهینهترین شکل ممکن به انرژی هیدرولیک (جابجایی سیال) تبدیل میشود.
۵. قابلیت کار در شرایط خشک (Self-Priming): بسیاری از لوب پمپها قابلیت مکش خودکار (Self-Priming) دارند و میتوانند هوا موجود در خط مکش را خارج کرده و سیال را جابجا کنند. البته این قابلیت به میزان ویسکوزیته سیال بستگی دارد و برای سیالات بسیار رقیق ممکن است نیاز به پر کردن اولیه (Priming) باشد.
۶. سازگاری با سیالات حاوی ذرات: با انتخاب روتورهای مناسب (مانند روتورهای اسکرال یا هلالی با فاصله بیشتر)، لوب پمپها میتوانند سیالات حاوی ذرات جامد معلق را بدون گرفتگی یا آسیب جدی جابجا کنند. البته این موضوع به اندازه ذرات و نوع روتور بستگی دارد.
مزایای رقابتی لوب پمپ در مقایسه با سایر پمپها
چرا باید لوب پمپ را به جای پمپهای دندهای، پیستونی یا اسکرول انتخاب کرد؟ پاسخ در مزایای رقابتی منحصر به فرد این پمپ نهفته است.
نسبت به پمپهای دندهای (Gear Pumps): پمپهای دندهای نیز از خانواده مثبت جابجایی هستند، اما روتورهای آنها با هم در تماس هستند. این تماس باعث سایش بیشتر، نیاز به روانکاری دقیق و تولید حرارت بیشتر میشود. در مقابل، لوب پمپها بدون تماس هستند، بنابراین سایش کمتر، عمر طولانیتر و قابلیت انتقال سیالات حساستر را فراهم میکنند. همچنین لوب پمپها نویز و ارتعاش کمتری نسبت به پمپهای دندهای دارند.
نسبت به پمپهای پیستونی (Piston Pumps): پمپهای پیستونی برای فشارهای بسیار بالا عالی هستند، اما جریان آنها نبضدار است و قطعات متحرک زیادی دارند که مستهلک میشوند. لوب پمپها جریان یکنواختتر، نگهداری آسانتر و هزینه تعمیرات کمتر دارند.
نسبت به پمپهای سانتریفیوژ: پمپهای سانتریفیوژ برای دبیهای بالا و فشارهای پایین مناسب هستند و در انتقال سیالات ویسکوز عملکرد ضعیفی دارند. لوب پمپها در فشارهای بالاتر و برای سیالات غلیظ برتری مطلق دارند.
مزایای کلی:
- نگهداری آسان: به دلیل عدم تماس قطعات داخلی، قطعات یدکی کمتری نیاز است.
- عمر طولانی: طراحی بدون تماس باعث کاهش استهلاک میشود.
- کاهش نویز و ارتعاش: عملکرد نرمتر به معنای محیط کاری بهتر و کاهش خستگی فلزات است.
- طراحی فشرده: در مقایسه با برخی پمپهای مشابه، لوب پمپها فضای کمتری اشغال میکنند.
کاربردهای گسترده لوب پمپ در صنایع مختلف
لوب پمپها به دلیل انعطافپذیری بالا، در طیف وسیعی از صنایع کاربرد دارند. شناخت این کاربردها به شما کمک میکند تا پتانسیلهای این پمپ را در صنعت خود بهتر درک کنید.
۱. صنعت نفت، گاز و پتروشیمی: در این صنعت، لوب پمپها برای انتقال روغنهای روانکار، گریسهای صنعتی، قیر، واکس، و شلنگهای داغ استفاده میشوند. همچنین در سیستمهای تزریق افزودنیهای شیمیایی و انتقال محصولات نفتی سنگین کاربرد دارند.
۲. صنایع غذایی و نوشیدنی: سلامت و بهداشت در این صنعت اولویت اول است. لوب پمپهای استیل ضد زنگ با طراحی بهداشتی برای انتقال شیر، خامه، آبمیوههای غلیظ، سسها، شکلات مذاب، خمیر میوهها و مواد پروتئینی استفاده میشوند. عدم آسیب به ذرات غذا و قابلیت شستشوی آسان، آنها را در این صنعت بیرقیب کرده است.
۳. صنایع دارویی و آرایشی بهداشتی: برای انتقال پمادها، کرمها، لوسیونها، شامپوها و داروهای ویسکوز از لوب پمپها استفاده میشود. دقت در دوزینگ و عدم آلودگی سیال، از مزایای کلیدی این پمپها در این صنعت است.
۴. صنعت کاغذ و خمیر کاغذ: در فرآیند تولید کاغذ، لوب پمپها برای انتقال خمیر کاغذ، نشاسته، لاتکس و مواد شیمیایی مورد استفاده در فرآیند سفید کردن و رنگآمیزی کاغذ به کار میروند.
۵. صنایع شیمیایی و پلاستیک: انتقال رزینها، چسبها، رزینهای اپوکسی، حلالهای ویسکوز و مواد پلیمری از دیگر کاربردهای لوب پمپهاست. مقاومت در برابر خوردگی و توانایی جابجایی مواد چسبنده، این پمپها را مناسب این صنعت میکند.
۶. صنعت فولاد و سیمان: در نیروگاههای فولادی، برای سیستمهای روانکاری یاتاقانهای غلتکها و انتقال روغنهای هیدرولیک از لوب پمپها استفاده میشود. همچنین در صنعت سیمان برای انتقال سیمان پودری (در صورت استفاده از سیستم هوادار) یا مواد افزودنی ویسکوز کاربرد دارند.
نکات کلیدی هنگام خرید لوب پمپ: راهنمای انتخاب هوشمندانه
خرید لوب پمپ یک سرمایهگذاری بلندمدت است و انتخاب اشتباه میتواند منجر به هزینههای سنگین شود. برای خرید بهترین لوب پمپ، باید به پارامترهای زیر توجه دقیق داشته باشید:
۱. مشخصات سیال: ویسکوزیته، دما، چگالی، خاصیت خورندگی و وجود ذرات جامد در سیال، مهمترین عوامل در انتخاب متریال و نوع روتور هستند. سیالات خورنده نیاز به استیل یا آلیاژهای خاص دارند. سیالات غلیظ نیاز به روتورهای با فاصله مناسب و موتور قویتر دارند.
۲. دبی و فشار مورد نیاز: ظرفیت انتقال (متر مکعب در ساعت) و فشار کاری (بار) پمپ باید با نیازهای فرآیند شما همخوانی داشته باشد. فشار بیش از حد میتواند به پمپ آسیب بزند و فشار کم باعث ناکارآمدی میشود.
۳. نوع روتور: روتورهای دو لوبی برای سیالات رقیقتر و روتورهای سه یا چهار لوبی برای سیالات غلیظتر مناسبترند. همچنین شکل لوبها (L, E, Scrolled) بر روی عملکرد و تمیزکاری تأثیر میگذارد.
۴. متریال بدنه و روتور: استنلس استیل ۳۰۴ برای محیطهای عمومی، استنلس استیل ۳۱۶ برای محیطهای خورندهتر، و چدن یا فولاد کربنی برای سیالات غیرخورنده و صنعتی سنگین استفاده میشود.
۵. سیستم آببندی (Seal): آببندی مکانیکی (Mechanical Seal) یا آببندی گسکتی (Gasket Seal). آببندی مکانیکی برای فشارهای بالاتر و جلوگیری از نشتی بهتر است. نوع متریال آببندی نیز باید با سیال سازگار باشد.
۶. موتور و توان مصرفی: موتور باید توان کافی برای غلبه بر اصطکاک سیال ویسکوز را داشته باشد. نسبت کاهش سرعت (Gearbox) نیز در برخی مدلها برای کنترل سرعت و گشتاور استفاده میشود.
۷. خدمات پس از فروش و گارانتی: وجود خدمات پس از فروش معتبر، تامین قطعات یدکی و گارانتی طولانیمدت، از معیارهای مهم در انتخاب برند سازنده است.
نگهداری و تعمیرات لوب پمپ: کلید افزایش عمر مفید
نگهداری صحیح از لوب پمپ، نصف خرید آن است. با اجرای برنامههای نگهداری پیشگیرانه (Preventive Maintenance)، میتوانید عمر پمپ را تا چندین برابر افزایش دهید و از توقفات ناخواسته جلوگیری کنید.
۱. بررسی منظم روغنکاری یاتاقانها: یاتاقانهای شفت باید به صورت دورهای با گریس یا روغن مناسب روانکاری شوند. استفاده از گریس نامناسب یا کمبود آن، باعث داغی بیش از حد و خرابی زودرس یاتاقانها میشود.
۲. کنترل دمای پمپ: دمای پمپ باید به صورت مداوم پایش شود. افزایش غیرعادی دما میتواند نشانه سایش داخلی، گیرپاژ یا ویسکوزیته بالای بیش از حد سیال باشد.
۳. بررسی آببندیها: نشتی از ناحیه آببندی مکانیکی یا گسکتها باید سریعاً بررسی شود. نشتی میتواند منجر به ورود هوا به سیستم (در بخش مکش) یا خروج سیال به محیط شود که هر دو مشکلساز هستند.
۴. پاکسازی فیلترهای مکش: فیلترهای نصب شده در خط مکش باید به صورت دورهای تمیز شوند تا از گرفتگی و ایجاد خلاء بیش از حد در ورودی پمپ جلوگیری شود.
۵. بررسی ارتعاش و صدا: هرگونه تغییر در الگوی صدا یا افزایش ارتعاش پمپ، میتواند نشانهای از سایش روتورها، خرابی بلبرینگها یا عدم همراستایی شفت و موتور باشد.
۶. بازرسی دورهای فواصل داخلی: در سرویسهای اساسی (Overhaul)، باید فواصل بین روتورها و بدنه بررسی شود. افزایش این فواصل به دلیل سایش، باعث افت بازدهی پمپ میشود و نیاز به تعویض روتور یا بدنه دارد.
جمعبندی
در نهایت، لوب پمپها تنها یک قطعه مکانیکی نیستند، بلکه سرمایهای برای تضمین تداوم تولید، کاهش هزینههای تعمیراتی و افزایش بهرهوری در صنعت هستند. انتخاب صحیح لوب پمپ، با توجه به نیازهای خاص فرآیند شما، میتواند تفاوت چشمگیری در عملکرد کلی دستگاههای شما ایجاد کند. از معرفی دقیق انواع و ویژگیها گرفته تا نکات خرید و نگهداری، همه چیز بر این اصل استوار است که “دانش فنی، کلید موفقیت صنعتی است.”
اما انتخاب پمپ مناسب تنها نیمی از راه است. نیمه دیگر، اطمینان از کیفیت محصول، اصالت قطعات و پشتیبانی فنی قوی است. در این راستا، آتورصنعت به عنوان یکی از پیشروان عرضه تجهیزات صنعتی و پمپهای تخصصی در ایران، با ارائه طیف وسیعی از لوب پمپهای باکیفیت از برندهای معتبر جهانی و داخلی، آماده خدمترسانی به شماست.
چرا آتورصنعت؟
- مشاوره تخصصی رایگان: تیم مهندسی ما با بررسی دقیق نیازهای شما (ویسکوزیته، دبی، فشار، نوع سیال)، بهترین مدل لوب پمپ را به شما پیشنهاد میدهد.
- ضمانت اصالت و کیفیت: تمامی محصولات عرضه شده در آتورصنعت، دارای گارانتی معتبر و اصالت کالا هستند.
- تامین قطعات یدکی: دسترسی سریع به قطعات یدکی اصلی برای تعمیرات و نگهداری آسانتر.
- خدمات پس از فروش: پشتیبانی فنی و نصب راهاندازی توسط متخصصین مجرب.
- قیمتگذاری رقابتی: ارائه بهترین قیمتها با توجه به تنوع محصولات و مذاکرات مستقیم با تولیدکنندگان.
اگر به دنبال ارتقای سیستمهای روانکاری خود هستید یا نیاز به انتقال سیالات ویسکوز با دقت و کارایی بالا دارید، همین حالا با کارشناسان آتورصنعت به شماره 03132004 تماس بگیرید. مشاوره رایگان، بررسی فنی و ارائه پیشنهاد خرید، در انتظار شماست. با آتورصنعت، صنعت خود را بهینهتر، پایدارتر و پرسودتر کنید. برای دریافت مشاوره و مشاهده لیست محصولات، به وبسایت ما مراجعه نمایید یا با شمارههای تماس ما ارتباط برقرار کنید. آینده صنعت، با انتخابهای هوشمندانه امروز شما ساخته میشود.
