چرا به پمپ چند مرحلهای نیاز داریم؟
تصور کنید در یک ساختمان مسکونی ۱۵ طبقه زندگی میکنید و هر بار که شیر آب را در طبقات بالا باز میکنید، فشار آب آنقدر ضعیف است که حتی دوش گرفتن هم به یک چالش تبدیل میشود. یا اینکه در یک کارخانه صنعتی هستید و نیاز دارید آب را از اعماق چاه به ارتفاعی بسیار زیاد پمپاژ کنید. شاید هم در یک نیروگاه مشغول به کار هستید و باید سیالات با فشار بسیار بالا را در سیستمهای خنککننده جابهجا کنید. در تمامی این سناریوها، پمپهای معمولی و تکمرحلهای بهتنهایی توانایی تأمین نیاز شما را ندارند. اینجاست که پمپ چند مرحلهای وارد عمل میشود و بهعنوان یکی از حیاتیترین تجهیزات در صنایع مختلف، نقش بیبدیل خود را ایفا میکند.
در دنیای امروز، از تأمین آب آشامیدنی شهرها گرفته تا فرآیندهای پیچیده صنعتی، از سیستمهای آبرسانی ساختمانهای بلندمرتبه تا خطوط تولید کارخانهها، همه و همه به سیستمهای پمپاژی نیاز دارند که بتوانند فشار و دبی بالایی را بهصورت پایدار و مداوم تأمین کنند. پمپهای تکمرحلهای به دلیل محدودیتهای ذاتی در افزایش فشار خروجی، اغلب قادر به پاسخگویی این نیازها نیستند. پمپ چند مرحلهای با طراحی هوشمندانهای که دارد، این محدودیت را شکسته و با زنجیرهای از پروانهها و محفظهها، امکان رسیدن به فشارها و ارتفاعات پمپاژ بسیار بالاتر را فراهم میسازد.
اگر شما هم در حوزه صنعت، ساختمان، کشاورزی یا هر شغلی که با جابهجایی سیالات سروکار دارد فعالیت میکنید، احتمالاً تا به حال نام پمپ چند مرحلهای به گوشتان خورده است. اما آیا واقعاً میدانید این پمپ چیست؟ چه تفاوتی با سایر پمپها دارد؟ چه انواعی دارد؟ چگونه کار میکند؟ کجا کاربرد دارد؟ مزایا و معایب آن چیست؟ و مهمتر از همه، هنگام خرید باید به چه نکاتی توجه کنید؟ اگر پاسخ این سؤالات را نمیدانید، نگران نباشید. در این مقاله جامع، قصد داریم بهصورت کامل و کاربردی، تمامی جنبههای پمپ چند مرحلهای را بررسی کنیم تا در پایان این مقاله، به یک متخصص در این حوزه تبدیل شوید و با اطمینان خاطر بتوانید بهترین انتخاب را داشته باشید.
بخش اول: آشنایی با پمپ چند مرحلهای
پمپ چند مرحلهای چیست؟
پمپ چند مرحلهای نوعی پمپ سانتریفیوژ است که در آن، سیال پس از عبور از یک پروانه و دریافت انرژی، بهجای آنکه مستقیماً از پمپ خارج شود، به مرحله بعدی هدایت میشود و این فرآیند در چندین مرحله پشت سر هم تکرار میشود. در واقع، هر مرحله شامل یک پروانه و یک محفظه حلزونی است که سیال را با فشار بیشتری به مرحله بعدی تحویل میدهد. در نهایت، فشار نهایی خروجی برابر با مجموع فشار تولیدشده در تمامی مراحل خواهد بود.
برای درک بهتر این مفهوم، یک مثال ساده بزنیم: تصور کنید میخواهید آب را از یک چاه عمیق به ارتفاع ۲۰۰ متری برسانید. یک پمپ تکمرحلهای شاید بتواند آب را تا ارتفاع ۵۰ متری بالا ببرد. اما اگر از یک پمپ چهار مرحلهای استفاده کنید، هر مرحله ۵۰ متر ارتفاع اضافه میکند و در نهایت آب به ارتفاع ۲۰۰ متری خواهد رسید. این همان قدرت و ظرافت پمپ چند مرحلهای است.
تاریخچه و تکامل پمپهای چند مرحلهای
تاریخچه پمپهای چند مرحلهای به اواخر قرن نوزدهم میلادی بازمیگردد. با گسترش صنایع و نیاز به پمپاژ آب در ارتفاعات بالاتر و فواصل دورتر، مهندسان به این نتیجه رسیدند که پمپهای تکمرحلهای توانایی محدودی دارند. اولین پمپهای چند مرحلهای بهصورت ابتدایی و با اتصال چندین پمپ تکمرحلهای بهصورت سری ساخته شدند. اما بهمرورزمان، طراحیهای یکپارچه و بهینهتری توسعه یافتند که امروزه شاهد آنها هستیم.
امروزه پمپهای چند مرحلهای با بهرهگیری از فناوریهای پیشرفته، مواد اولیه باکیفیت و طراحیهای آیرودینامیکی، به یکی از کارآمدترین تجهیزات صنعتی تبدیل شدهاند. شرکتهای بزرگی مانند گراندفوس (Grundfos)، لوارا (Lowara)، سیستما (Sistema)، گرین (Green)، ابارا (Ebara) و داب (DAB) در تولید این نوع پمپها پیشتاز هستند و مدلهای متنوعی را برای کاربردهای مختلف عرضه میکنند.
اصول عملکرد پمپ چند مرحلهای
پمپ چند مرحلهای بر اساس اصل فشار سیال توسط نیروی گریز از مرکز کار میکند. وقتی پروانه (ایمپلر) با سرعت بالا میچرخد، سیال از مرکز پروانه به سمت خارج پرتاب میشود. این حرکت باعث ایجاد فشار و سرعت در سیال میشود. در پمپهای تکمرحلهای، سیال پس از عبور از پروانه مستقیماً از پمپ خارج میشود. اما در پمپ چند مرحلهای، سیال ابتدا از یک پروانه عبور کرده، سپس از طریق یک مجرای هدایتکننده (Diffuser) به پروانه مرحله بعدی هدایت میشود. این فرآیند در هر مرحله تکرار میشود و در نتیجه، فشار سیال بهصورت تجمعی افزایش مییابد.
انواع پمپهای چند مرحلهای
پمپهای چند مرحلهای را میتوان بر اساس معیارهای مختلف دستهبندی کرد. درک این دستهبندیها به شما کمک میکند تا هنگام خرید، بهترین نوع را متناسب با نیاز خود انتخاب کنید.
۱. دستهبندی بر اساس جهت جریان سیال

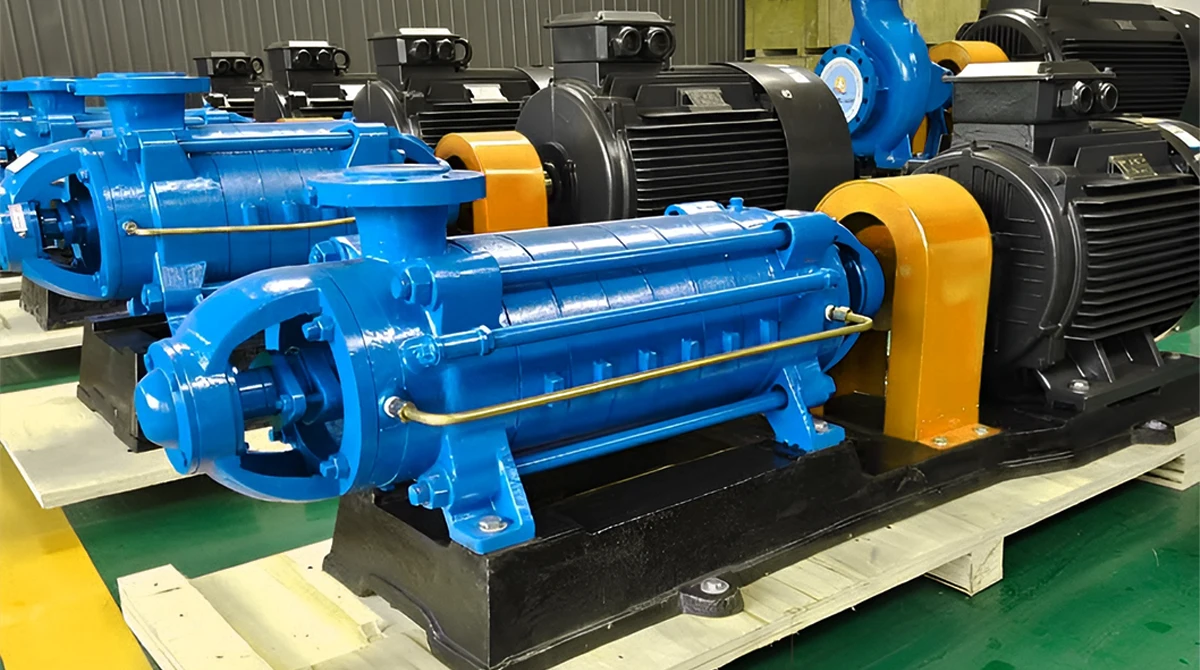

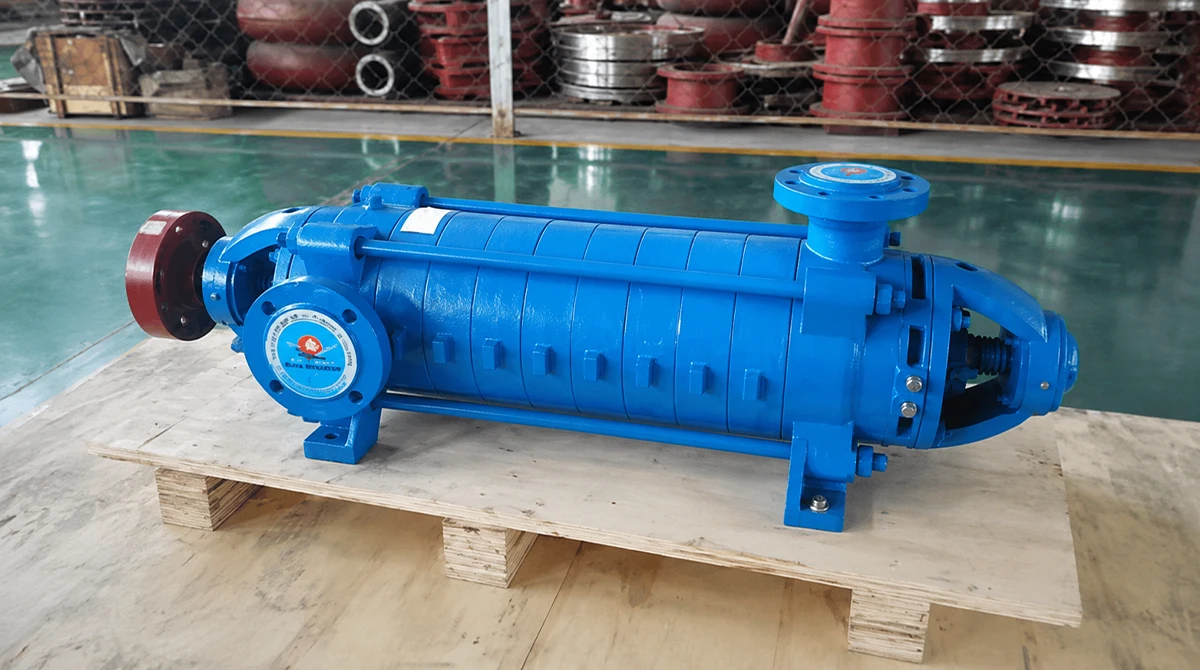

الف) پمپ چند مرحلهای افقی
در این نوع پمپ، محور پمپ بهصورت افقی قرار دارد و سیال از یک سمت وارد و از سمت دیگر خارج میشود. این نوع پمپها از رایجترین انواع پمپهای چند مرحلهای هستند و در بسیاری از کاربردهای صنعتی و آبرسانی استفاده میشوند. نصب و نگهداری آنها نسبتاً ساده است و به همین دلیل، محبوبیت زیادی دارند.
ب) پمپ چند مرحلهای عمودی
در این نوع پمپ، محور پمپ بهصورت عمودی قرار دارد و پروانهها روی هم چیده شدهاند. این پمپها برای فضاهای محدود و کاربردهایی که نیاز به اشغال فضای کمتر دارند، بسیار مناسب هستند. همچنین در کاربردهایی که پمپ باید در داخل مخزن یا چاه قرار گیرد، پمپهای عمودی گزینه ایدهآلی محسوب میشوند.
۲. دستهبندی بر اساس نحوه اتصال مراحل
الف) پمپ چند مرحلهای با اتصال سری
در این نوع، مراحل پمپ بهصورت سری به هم متصل هستند و فشار خروجی هر مرحله به مرحله بعدی اضافه میشود. این نوع اتصال برای رسیدن به فشارهای بالا استفاده میشود.
ب) پمپ چند مرحلهای با اتصال موازی
در این نوع، مراحل پمپ بهصورت موازی کار میکنند و دبی (حجم جریان) خروجی افزایش مییابد. این نوع اتصال برای کاربردهایی که نیاز به دبی بالا دارند مناسب است.
۳. دستهبندی بر اساس ساختار پروانه
الف) پمپ با پروانه بسته
در این نوع، پروانه دارای دیوارههای جانبی است که پرهها را احاطه میکنند. این نوع پروانه برای پمپاژ سیالات تمیز و بدون ذرات معلق مناسب است و راندمان بالاتری دارد.
ب) پمپ با پروانه نیمهبسته
این نوع پروانه تنها از یک سمت دیواره جانبی دارد. برای پمپاژ سیالاتی که حاوی ذرات معلق یا مواد جامد هستند، مناسبتر است.
ج) پمپ با پروانه باز
پروانه باز هیچ دیواره جانبی ندارد و تنها از پرهها تشکیل شده است. این نوع پروانه برای سیالات غلیظ یا حاوی الیاف مناسب است.
۴. دستهبندی بر اساس کاربرد
الف) پمپ چند مرحلهای سانتریفیوژ
رایجترین نوع پمپ چند مرحلهای که در آن از نیروی گریز از مرکز برای پمپاژ سیال استفاده میشود.
ب) پمپ چند مرحلهای جابهجایی مثبت
این نوع پمپها حجم مشخصی از سیال را در هر سیکل جابهجا میکنند و برای کاربردهایی با فشار بسیار بالا و دبی کم استفاده میشوند.
ج) پمپ چند مرحلهای توربومولکولار
این نوع پمپها برای ایجاد خلأ عمیق استفاده میشوند و در صنایع خاصی مانند نیمهرساناها و تحقیقات علمی کاربرد دارند.
۵. دستهبندی بر اساس نوع سیال
الف) پمپ چند مرحلهای آب سرد
برای پمپاژ آب سرد و تمیز در سیستمهای آبرسانی و خنککننده استفاده میشود.
ب) پمپ چند مرحلهای آب گرم
برای سیستمهای گرمایشی و آب گرم تا دمای مشخصی طراحی شدهاند.
ج) پمپ چند مرحلهای صنعتی
برای پمپاژ سیالات مختلف صنعتی مانند روغن، مواد شیمیایی، سوخت و غیره طراحی شدهاند.
ویژگیها و مشخصات فنی پمپ چند مرحلهای
برای انتخاب صحیح یک پمپ چند مرحلهای، لازم است با ویژگیها و مشخصات فنی آن بهخوبی آشنا شوید. در این بخش، مهمترین پارامترها و مشخصات فنی را بررسی میکنیم.
۱. فشار خروجی
فشار خروجی یکی از مهمترین مشخصات پمپ چند مرحلهای است. این فشار بر حسب بار (Bar)، پاسکال (Pa) یا پوند بر اینچ مربع (PSI) بیان میشود. هرچه تعداد مراحل پمپ بیشتر باشد، فشار خروجی نیز بالاتر خواهد بود. پمپهای چند مرحلهای میتوانند فشارهایی از چند بار تا بیش از ۱۰۰ بار را تولید کنند.
۲. دبی
دبی به حجم سیالی اشاره دارد که پمپ در واحد زمان جابهجا میکند. واحد دبی معمولاً مترمکعب بر ساعت (m³/h)، لیتر بر ثانیه (L/s) یا گالن بر دقیقه (GPM) است. دبی پمپهای چند مرحلهای بسته به مدل و اندازه، میتواند از چند لیتر بر ساعت تا چند صد مترمکعب بر ساعت متغیر باشد.
۳. ارتفاع پمپاژ
ارتفاع پمپاژ به حداکثر ارتفاعی اشاره دارد که پمپ میتواند سیال را به آن ارتفاع برساند. این پارامتر مستقیماً با فشار خروجی مرتبط است. برای مثال، هر ۱۰ متر ارتفاع معادل تقریباً ۱ بار فشار است. پمپهای چند مرحلهای میتوانند ارتفاع پمپاژی از چند ده متر تا بیش از ۱۰۰۰ متر داشته باشند.
۴. تعداد مراحل
تعداد مراحل یکی از مهمترین پارامترهای پمپ چند مرحلهای است. هرچه تعداد مراحل بیشتر باشد، فشار خروجی بالاتر خواهد بود. پمپهای چند مرحلهای معمولاً بین ۲ تا ۱۲ مرحله دارند، اما در برخی کاربردهای خاص، پمپهایی با بیش از ۲۰ مرحله نیز تولید میشوند.
۵. توان الکتریکی
توان الکتریکی پمپ بر حسب کیلووات یا اسب بخار بیان میشود. این پارامتر نشاندهنده میزان انرژی الکتریکی است که پمپ برای کارکرد نیاز دارد. انتخاب پمپ با توان مناسب بسیار مهم است؛ زیرا پمپی با توان بیش از نیاز، مصرف انرژی بالایی خواهد داشت و پمپی با توان کمتر از نیاز، قادر به تأمین فشار و دبی موردنظر نخواهد بود.
۶. راندمان
راندمان پمپ نشاندهنده نسبت توان هیدرولیکی خروجی به توان الکتریکی ورودی است. راندمان بالاتر به معنای مصرف انرژی کمتر و هزینههای عملیاتی پایینتر است. پمپهای چند مرحلهای باکیفیت معمولاً راندمانی بین ۶۰ تا ۸۵ درصد دارند.
۷. جنس بدنه و اجزای داخلی
جنس بدنه و اجزای داخلی پمپ باید متناسب با نوع سیال پمپاژی انتخاب شود. مواد رایج شامل:
- چدن: برای کاربردهای عمومی و آب سرد
- برنز: مقاوم در برابر خوردگی، مناسب برای آب شور و دریایی
- استیل ضدزنگ: مقاومت بالا در برابر خوردگی و مواد شیمیایی
- آلیاژهای خاص: برای کاربردهای صنعتی خاص و سیالات خورنده
۸. دمای کارکرد
هر پمپ چند مرحلهای دارای محدوده دمایی مجاز برای کارکرد است. برخی پمپها برای سیالات سرد و برخی برای سیالات گرم طراحی شدهاند. محدوده دمایی معمولاً بین ۱۵- تا ۱۲۰ درجه سانتیگراد متغیر است.
۹. نوع موتور و استانداردها
پمپهای چند مرحلهای معمولاً با موتورهای الکتریکی استاندارد مانند موتورهای سهفاز IEC کار میکنند. درجه حفاظت موتور (IP) و کلاس عایقبندی نیز از مهمترین مشخصاتی هستند که باید مورد توجه قرار گیرند.
نحوه کارکرد پمپ چند مرحلهای
درک نحوه کارکرد پمپ چند مرحلهای به شما کمک میکند تا بهتر بتوانید نیازهای خود را شناسایی کنید و انتخاب درستی داشته باشید.

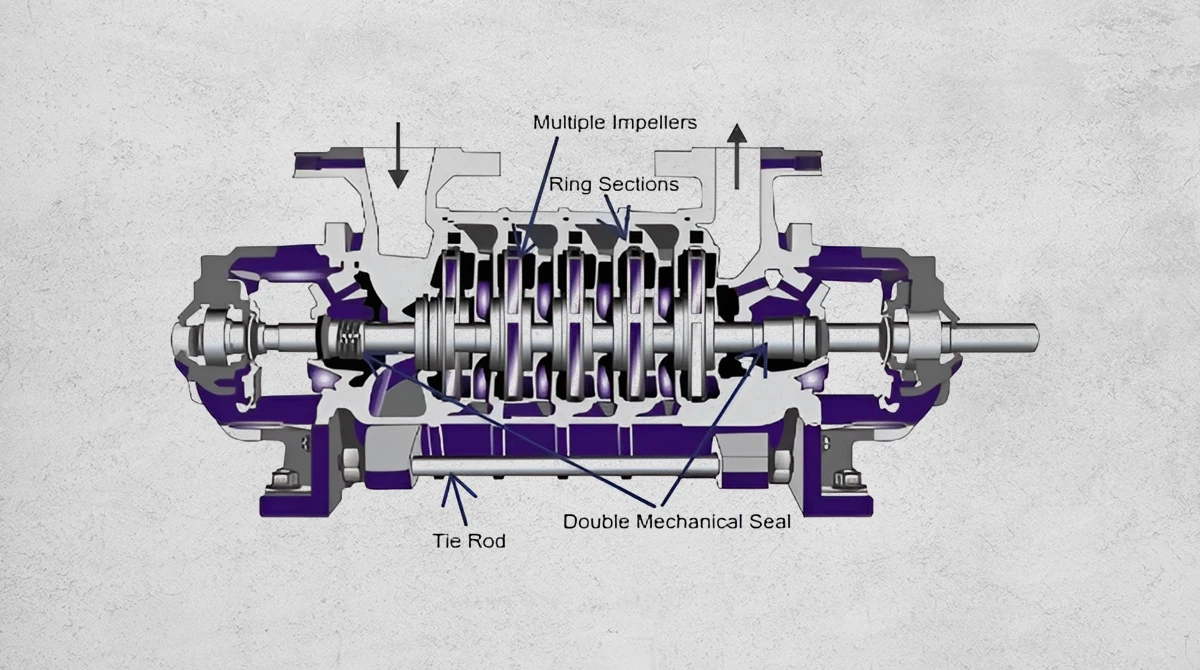

مراحل کارکرد پمپ چند مرحلهای
مرحله اول – مکش: سیال از طریق لوله مکش وارد پمپ میشود. در این مرحله، فشار سیال پایین است و آماده دریافت انرژی از پروانه است.
مرحله دوم – مرحله اول پروانه: سیال وارد مرحله اول شده و توسط پروانه اول به سمت خارج پرتاب میشود. در این مرحله، سیال انرژی جنبشی و فشاری دریافت میکند.
مرحله سوم – هدایت بین مراحل: سیال پس از خروج از پروانه اول، وارد محفظه هدایتکننده میشود. در این محفظه، انرژی جنبشی سیال به انرژی فشاری تبدیل میشود و سیال به سمت پروانه مرحله بعدی هدایت میشود.
مرحله چهارم – مراحل بعدی: این فرآیند در هر مرحله تکرار میشود. در هر مرحله، فشار سیال افزایش مییابد. مجموع فشار تولیدشده در تمامی مراحل، فشار خروجی نهایی پمپ را تشکیل میدهد.
مرحله پنجم – تخلیه: سیال پس از عبور از آخرین مرحله، از طریق لوله تخلیه از پمپ خارج میشود.
تفاوت کارکرد با پمپ تکمرحلهای
در پمپ تکمرحلهای، سیال تنها از یک پروانه عبور میکند و فشار نهایی محدود به همان یک مرحله است. اما در پمپ چند مرحلهای، سیال از چندین پروانه عبور کرده و فشار بهصورت تجمعی افزایش مییابد. این تفاوت باعث میشود که پمپ چند مرحلهای بتواند فشارهای بسیار بالاتری را نسبت به پمپ تکمرحلهای تولید کند.
منحنی عملکرد پمپ چند مرحلهای
هر پمپ دارای یک منحنی عملکرد است که رابطه بین دبی و فشار را نشان میدهد. این منحنی معمولاً بهصورت نموداری رسم میشود و به شما کمک میکند تا بفهمید پمپ در شرایط مختلف چه عملکردی خواهد داشت. نقطه کارکرد پمپ باید در محدوده بهینه منحنی عملکرد قرار گیرد.
NPSH و اهمیت آن
NPSH مخفف Net Positive Suction Head است و به حداقل فشار مورد نیاز در ورودی پمپ اشاره دارد تا از پدیده کاویتاسیون (Cavitation) جلوگیری شود. کاویتاسیون پدیدهای است که در آن حبابهای بخار در سیال تشکیل شده و باعث آسیب به پروانه و کاهش راندمان پمپ میشوند. هنگام انتخاب پمپ چند مرحلهای، باید NPSH موجود در سیستم (NPSHA) از NPSH مورد نیاز پمپ (NPSHR) بیشتر باشد.
کاربردهای پمپ چند مرحلهای
پمپهای چند مرحلهای به دلیل توانایی بالا در تولید فشار، در طیف گستردهای از کاربردها استفاده میشوند. در ادامه، مهمترین حوزههای کاربرد این پمپها را بررسی میکنیم.
۱. آبرسانی شهری و ساختمانی
یکی از مهمترین کاربردهای پمپ چند مرحلهای، آبرسانی به ساختمانهای بلندمرتبه است. در ساختمانهای چند طبقه، فشار آب شهری برای طبقات بالا کافی نیست. پمپهای چند مرحلهای با افزایش فشار آب، تأمین آب مناسب برای تمامی طبقات را ممکن میسازند. همچنین در ایستگاههای پمپاژ آب آشامیدنی، از این پمپها برای انتقال آب به مخازن مرتفع و توزیع آن در شبکه شهری استفاده میشود.
۲. صنعت نفت و گاز
در صنعت نفت و گاز، پمپهای چند مرحلهای برای تزریق آب به مخازن نفتی، انتقال نفت خام در خطوط لوله، پمپاژ مواد شیمیایی و فرآیندهای پالایش استفاده میشوند. این پمپها باید توانایی کارکرد در فشارهای بسیار بالا و با سیالات مختلف را داشته باشند.
۳. نیروگاهها و سیستمهای خنککننده
در نیروگاههای حرارتی، اتمی و برقآبی، پمپهای چند مرحلهای نقش حیاتی در سیستمهای خنککننده، تغذیه بویلر و گردش آب خنککننده دارند. این پمپها باید بهصورت مداوم و با راندمان بالا کار کنند.
۴. صنعت پتروشیمی و شیمیایی
در صنایع پتروشیمی و شیمیایی، پمپهای چند مرحلهای برای انتقال اسیدها، بازها، حلالها و سایر مواد شیمیایی خورنده استفاده میشوند. جنس متریال این پمپها باید مقاوم در برابر خوردگی باشد.
۵. کشاورزی و آبیاری
در سیستمهای آبیاری تحت فشار، بهویژه آبیاری بارانی و قطرهای، پمپهای چند مرحلهای برای تأمین فشار مورد نیاز آب استفاده میشوند. همچنین در انتقال آب از چاههای عمیق به سطح زمین، این پمپها کاربرد گستردهای دارند.
۶. سیستمهای اطفای حریق
در سیستمهای اطفای حریق ساختمانهای بزرگ و صنعتی، پمپهای چند مرحلهای برای تأمین فشار آب در لولههای آتشنشانی استفاده میشوند. این پمپها باید بتوانند در شرایط اضطراری و بهسرعت، فشار کافی را تأمین کنند.
۷. صنایع غذایی و دارویی
در صنایع غذایی و دارویی، پمپهای چند مرحلهای بهداشتی برای انتقال مایعات مختلف مانند شیر، آبمیوه، شربتها و محلولهای دارویی استفاده میشوند. این پمپها باید از استانداردهای بهداشتی خاصی پیروی کنند.
۸. سیستمهای تصفیه آب و فاضلاب
در تصفیهخانههای آب و فاضلاب، پمپهای چند مرحلهای برای انتقال آب در مراحل مختلف تصفیه، فیلتراسیون و توزیع استفاده میشوند.
۹. صنایع دریایی و کشتیسازی
در کشتیها و سکوهای دریایی، پمپهای چند مرحلهای برای تأمین آب دریا، سیستمهای خنککننده و تخلیه آب توازن استفاده میشوند.
۱۰. سیستمهای بخار و فشار بالا
در برخی کاربردهای صنعتی که نیاز به فشار بسیار بالا است، مانند شستوشوی صنعتی با فشار بالا و برش با آب فشار بالا، از پمپهای چند مرحلهای فشار بالا استفاده میشود.
مزایا و معایب پمپ چند مرحلهای نسبت به سایر پمپها
برای تصمیمگیری آگاهانه در مورد خرید پمپ چند مرحلهای، لازم است مزایا و معایب آن را بهخوبی بشناسید و با سایر گزینهها مقایسه کنید.
مزایای پمپ چند مرحلهای
۱. فشار خروجی بالا: مهمترین مزیت پمپ چند مرحلهای، توانایی تولید فشارهای بسیار بالاتر نسبت به پمپهای تکمرحلهای است. با افزایش تعداد مراحل، میتوان به فشارهای دلخواه دست یافت.
۲. راندمان بالا: پمپهای چند مرحلهای به دلیل طراحی بهینه و استفاده از پروانههای کوچکتر با سرعت بالاتر، راندمان هیدرولیکی بالاتری نسبت به پمپهای تکمرحلهای با اندازه مشابه دارند.
۳سایز فشرده: برای رسیدن به فشار مشخص، استفاده از پمپ چند مرحلهای معمولاً فضای کمتری نسبت به استفاده از چندین پمپ تکمرحلهای اشغال میکند.
۴. انعطافپذیری در طراحی: با تغییر تعداد مراحل، میتوان فشار و دبی خروجی را متناسب با نیاز تنظیم کرد.
۵. کاهش هزینههای نصب: استفاده از یک پمپ چند مرحلهای بهجای چندین پمپ تکمرحلهای، هزینههای لولهکشی، سیمکشی و نصب را کاهش میدهد.
۶. عملکرد پایدار: پمپهای چند مرحلهای به دلیل توزیع بار بین مراحل مختلف، عملکرد پایدارتری نسبت به پمپهای تکمرحلهای دارند.
۷. کاهش تنش روی اجزا: در پمپهای چند مرحلهای، هر پروانه تنها بخشی از فشار کل را تولید میکند. این باعث کاهش تنش و فشار روی هر پروانه و در نتیجه افزایش عمر مفید پمپ میشود.
۸. امکان کنترل دقیقتر: با استفاده از اینورتر و سیستمهای کنترلی، میتوان عملکرد پمپ چند مرحلهای را بهدقت تنظیم کرد.
معایب پمپ چند مرحلهای
۱. پیچیدگی ساختار: پمپ چند مرحلهای دارای اجزای بیشتری نسبت به پمپ تکمرحلهای است که این موضوع میتواند تعمیر و نگهداری را پیچیدهتر کند.
۲. هزینه اولیه بالاتر: قیمت خرید پمپ چند مرحلهای معمولاً بیشتر از پمپ تکمرحلهای با ظرفیت مشابه است.
۳. حساسیت به شرایط عملیاتی: عملکرد پمپ چند مرحلهای به شرایط سیستم مانند فشار مکش، دمای سیال و غیره حساستر است.
۴. نیاز به هممحوری دقیق: محور پمپ باید با دقت بالایی هممحور باشد تا از ارتعاشات و آسیبهای احتمالی جلوگیری شود.
۵. محدودیت در پمپاژ سیالات آلوده: پمپهای چند مرحلهای معمولی برای پمپاژ سیالات حاوی ذرات معلق مناسب نیستند و ذرات میتوانند بین مراحل گیر کرده و باعث آسیب شوند.
۶. حساسیت به کاویتاسیون: به دلیل فشار مکش مورد نیاز بالاتر، پمپهای چند مرحلهای حساسیت بیشتری به پدیده کاویتاسیون دارند.
مقایسه با پمپهای تکمرحلهای
مقایسه با پمپهای جابهجایی مثبت
| ویژگی | پمپ جابهجایی مثبت | پمپ چند مرحلهای |
| نوع جریان | بالا | یکنواخت |
| دبی | ثابت (تقریباً) | متغیر با فشار |
| فشار خروجی | بسیار بالا | بالا تا بسیار بالا |
| راندمان | بالا در فشارهای بالا | بالا در دبیهای بالا |
| حساسیت به ذرات | بسیار حساس | حساس |
| هزینه | معمولاً بالاتر | متوسط تا بالا |
| کاربرد اصلی | صنایع نفت و گاز، پتروشیمی | آبرسانی، صنعت، خنککننده |
بخش هفتم: نصب پمپ چند مرحلهای
نصب صحیح پمپ چند مرحلهای یکی از عوامل کلیدی در عملکرد بهینه و طول عمر پمپ است. در این بخش، نکات مهم نصب را بررسی میکنیم.
۱. انتخاب محل نصب
- محل نصب باید خشک و بدون رطوبت باشد تا از آسیب به موتور الکتریکی و اجزای پمپ جلوگیری شود.
- دسترسی کافی برای عملیات تعمیر و نگهداری باید فراهم باشد.
- سطح نصب باید صاف و مقاوم باشد تا از ارتعاشات ناخواسته جلوگیری شود.
- محل نصب باید دارای تهویه مناسب باشد تا از گرم شدن بیش از حد موتور جلوگیری شود.
- ترجیحاً پمپ در پایینترین نقطه سیستم نصب شود تا شرایط مکش بهتری فراهم شود.
۲. الزامات لولهکشی
- قطر لولههای مکش و تخلیه باید متناسب با دبی پمپ انتخاب شود. استفاده از لولههای با قطر کمتر از حد مجاز باعث افزایش افت فشار و کاهش راندمان میشود.
- لوله مکش باید تا حد امکان کوتاه و مستقیم باشد تا NPSH موجود افزایش یابد.
- از نصب زانویی و شیرهای غیرضروری در مسیر مکش خودداری شود زیرا باعث ایجاد تلاطم و افت فشار میشوند.
- یک شیر یکطرفه (چک ولو) روی لوله تخلیه نصب شود تا از برگشت سیال در زمان خاموشی پمپ جلوگیری شود.
- یک شیر دروازهای روی لوله مکش نصب شود تا در زمان تعمیرات بتوان جریان را قطع کرد.
- از اتصالات آببندی مناسب استفاده شود تا از نشتی جلوگیری گردد.
- پایههای لوله باید محکم باشند تا از انتقال ارتعاش به سازه جلوگیری شود.
۳. الزامات برقرسانی
- برق ورودی باید با مشخصات موتور پمپ مطابقت داشته باشد )ولتاژ، فاز، فرکانس(
- کابلهای برق با سطح مقطع مناسب انتخاب شوند تا از افت ولتاژ و گرم شدن جلوگیری شود.
- حتماً از کلید حفاظتی موتور (مینیاتوری یا کمپکت) استفاده شود تا در صورت اضافهبار یا اتصال کوتاه، موتور آسیب نبیند.
- ارتکردن صحیح پمپ و موتور الزامی است برای حفاظت در برابر برقگرفتگی.
- در صورت استفاده از اینورتر، کابلهای مخصوص اینورتر استفاده شود و فیلترهای EMC نصب گردد.
۴. شیرآلات و تجهیزات جانبی ضروری
- شیر فشارشکن (PRV): برای محدود کردن فشار خروجی در صورت نیاز
- فیلتر مکش: برای جلوگیری از ورود ذرات جامد به داخل پمپ
- منبع انبساط: برای جبران انبساط حرارتی سیال و کاهش نوسانات فشار
- فشارسنج: برای مانیتورینگ فشار خروجی پمپ
- سنسور سطح: برای جلوگیری از خشککار کردن پمپ
۵. تراز کردن پمپ و موتور
- هممحوری دقیق پمپ و موتور یکی از مهمترین مراحل نصب است.
- از روشهای استاندارد هممحوری مانند روش گیج دوبل یا لیزری استفاده شود.
- پس از نصب اولیه، هممحوری مجدداً بررسی شود زیرا ممکن است در حین حملونقل جابهجا شده باشد.
- در صورت استفاده از کوپلینگ، لقی محوری و شعاعی کوپلینگ طبق استاندارد سازنده تنظیم شود.
۶. پر کردن اولیه پمپ
- قبل از راهاندازی، پمپ و لوله مکش باید کاملاً از هوا تخلیه شوند.
- پمپ باید از سمت مکش پر از سیال شود تا از آسیب ناشی از کارکرد خشک جلوگیری شود.
- در صورت امکان، از یک مخزن پرکننده یا اینجکشن استفاده شود.
- پس از پر کردن، شیرهای مکش باز و شیرهای تخلیه بسته شوند.
۷. راهاندازی اولیه
- قبل از روشن کردن پمپ، موارد زیر بررسی شود:
- تراز بودن پمپ و موتور
- محکم بودن پیچهای پایه
- باز بودن شیرهای مکش و تخلیه
- پر بودن پمپ از سیال
- صحیح بودن جهت چرخش موتور (در جهت عقربههای ساعت یا بر اساس علامت روی پمپ)
- سفت بودن اتصالات الکتریکی
- در راهاندازی اولیه، ابتدا پمپ بدون فشار بار (بدون بستن شیر تخلیه) روشن شود و به مدت چند دقیقه کار کند تا از عملکرد صحیح اطمینان حاصل شود.
- پس از اطمینان از عملکرد صحیح، شیر تخلیه بهتدریج باز شود تا به نقطه کارکرد مطلوب برسد.
- در حین راهاندازی، دمای بدنه پمپ، ارتعاشات، صدا و فشار خروجی کنترل شود.
نگهداری پمپ چند مرحلهای
نگهداری منظم و اصولی پمپ چند مرحلهای، کلید اصلی افزایش عمر مفید، حفظ راندمان و کاهش هزینههای تعمیراتی است. در این بخش، برنامه نگهداری پیشگیرانه و نکات مهم را بهصورت جامع بررسی میکنیم.
۱. اهمیت نگهداری پیشگیرانه
بسیاری از خرابیهای پمپ چند مرحلهای ناشی از عدم نگهداری صحیح و بهموقع است. خرابی ناگهانی پمپ میتواند هزینههای سنگینی به همراه داشته باشد، از جمله:
- هزینه تعمیرات اضطراری
- توقف تولید یا اختلال در فرآیند
- آسیب به سایر تجهیزات سیستم
- مصرف انرژی بیشتر به دلیل کاهش راندمان
با یک برنامه نگهداری پیشگیرانه منظم، میتوان از بسیاری از این مشکلات جلوگیری کرد و پمپ را در بهترین شرایط عملکرد نگه داشت.
۲. بازرسیهای روزانه
الف) بازرسی بصری:
- بررسی نشتی آب یا روغن از پمپ و اتصالات
- بررسی وضعیت اتصالات الکتریکی و سیمها
- بررسی صدای پمپ (صدای غیرعادی میتواند نشانه مشکل باشد)
- بررسی ارتعاشات پمپ (ارتعاش بیش از حد نشانه مشکل است)
- بررسی دمای بدنه پمپ و موتور
ب) بررسی پارامترهای عملیاتی:
- بررسی فشار خروجی و مقایسه با مقادیر نرمال
- بررسی دبی خروجی
- بررسی مصرف جریان الکتریکی موتور
- بررسی دمای سیال ورودی و خروجی
ج) بررسی سطح سیال:
- اطمینان از وجود کافی سیال در مخزن مکش
- بررسی سطح روغن در صورت وجود سیستم روانکاری
۳. بازرسیهای هفتگی
- تمیز کردن فیلتر مکش در صورت وجود ذرات معلق
- بررسی سفتی پیچهای پایه و اتصالات پمپ
- بررسی عملکرد شیرآلات و اطمینان از باز و بسته شدن صحیح آنها
- بررسی وضعیت کوپلینگ و در صورت نیاز، روانکاری آن
- ثبت مقادیر عملیاتی برای مقایسه با مقادیر قبلی و شناسایی تغییرات
۴. بازرسیهای ماهانه
- بررسی بلبرینگها: گوش دادن به صدای بلبرینگها، بررسی دما و در صورت نیاز، روانکاری مجدد
- بررسی آببندها (مکانیکال سیل): بررسی نشتی و در صورت مشاهده نشتی، بررسی علت آن
- بررسی پروانهها و محفظهها: بررسی سایش و خوردگی
- بررسی کمکفنرها (اگر وجود داشته باشند): بررسی سایش و عملکرد
- بررسی سیستم ارت: اطمینان از اتصال صحیح ارت
- بررسی کلیدهای حفاظتی: تست عملکرد کلید حرارتی و جریاناضافی
۵. بازرسیهای فصلی و دورهای
الف) هر سه ماه یکبار:
- بازرسی کامل آببندها و تعویض در صورت فرسودگی
- بررسی و تعویض روغن بلبرینگها (در صورت وجود سیستم روغنکاری)
- بررسی وایبریشن (ارتعاش) با دستگاه وایبریشنآنالایزر
- کالیبراسیون فشارسنجها و سنسورها
ب) هر شش ماه یکبار:
- بازرسی کامل پمپ و بررسی تمامی اجزا
- بررسی هممحوری پمپ و موتور و در صورت نیاز، تنظیم مجدد
- بررسی کوپلینگ و تعویض در صورت فرسودگی
- بررسی عایقبندی موتور با مگاهممتر
- بررسی و تمیز کردن سیستم کنترل
ج) سالانه:
- بازرسی کامل و جامع توسط تکنسین متخصص
- باز کردن پمپ و بررسی داخلی شامل پروانهها، محفظهها، آببندها و بلبرینگها
- بررسی سایش پروانهها و تعویض در صورت نیاز
- بررسی و تعویض بلبرینگها (معمولاً هر ۲ تا ۵ سال بسته به شرایط کارکرد)
- بررسی آببندهای مکانیکی و تعویض در صورت فرسودگی
- بازرسی محور پمپ از نظر خمش، سایش و خوردگی
- تست هیدرواستاتیک برای اطمینان از عدم نشتی بدنه
۶. نکات مهم در نگهداری
الف) جلوگیری از خشککار کردن پمپ:
- خشککار کردن پمپ حتی برای چند ثانیه میتواند باعث آسیب جدی به آببند مکانیکی و بلبرینگها شود.
- همیشه از سنسور سطح یا سیستم حفاظت خشککار استفاده کنید.
- قبل از روشن کردن پمپ، همیشه از پر بودن پمپ و لوله مکش از سیال اطمینان حاصل کنید.
ب) جلوگیری از کاویتاسیون:
- فشار مکش باید همیشه بیشتر از حداقل فشار مورد نیاز باشد.
- از قطر مناسب لوله مکش استفاده کنید و طول لوله مکش را تا حد امکان کوتاه نگه دارید.
- دمای سیال نباید بیش از حد بالا باشد.
ج) جلوگیری از اضافهبار:
- پمپ باید همیشه در محدوده عملیاتی مجاز کار کند.
- از شیرهای کنترلی مناسب استفاده کنید تا از عبور دبی بیش از حد مجاز جلوگیری شود.
- سیستم حفاظت اضافهبار موتور باید همیشه فعال و تنظیمشده باشد.
د) استفاده از سیال مناسب:
- سیال پمپاژی باید تمیز و عاری از ذرات معلق بزرگ باشد.
- دما و ویسکوزیته سیال باید در محدوده مجاز پمپ باشد.
- در صورت پمپاژ سیالات خورنده، جنس پمپ باید متناسب با سیال انتخاب شده باشد.
- 7. نگهداری در دورههای عدم استفاده
- در صورت عدم استفاده طولانیمدت، پمپ باید تخلیه شود تا از خوردگی داخلی جلوگیری شود.
- در صورت امکان، پمپ را در محیط خشک و بدون رطوبت نگهداری کنید.
- قبل از راهاندازی مجدد، بازرسی کامل انجام شود و در صورت نیاز، قطعات تعویض شوند.
- روانکاری بلبرینگها قبل از راهاندازی مجدد ضروری است.
مروری بر مطالب مطرحشده
در طول این مقاله، بهصورت جامع و کاربردی با پمپ چند مرحلهای آشنا شدیم. دانستیم که پمپ چند مرحلهای چیست و چگونه با عبور سیال از چندین پروانه و محفظه، فشار خروجی را بهصورت تجمعی افزایش میدهد. با انواع مختلف این پمپها از جمله افقی و عمودی، با پروانه بسته و باز، و کاربردهای متنوع آنها در صنایع مختلف آشنا شدیم. همچنین ویژگیهای فنی مهم مانند فشار خروجی، دبی، ارتفاع پمپاژ، تعداد مراحل و راندمان را بررسی کردیم و نحوه کارکرد این پمپها را بهطور کامل توضیح دادیم.
کاربردهای گسترده پمپ چند مرحلهای از آبرسانی ساختمانهای بلندمرتبه و شهری گرفته تا صنایع نفت و گاز، پتروشیمی، نیروگاهها، کشاورزی، اطفای حریق و صنایع غذایی و دارویی نشاندهنده اهمیت و جایگاه ویژه این تجهیزات است. مزایای فراوان این پمپها از جمله فشار خروجی بالا، راندمان مناسب، اندازه فشرده و عملکرد پایدار در کنار برخی معایب مانند پیچیدگی ساختار و هزینه اولیه بالاتر، تصویر کاملی از این تجهیزات ارائه داد. همچنین نکات مهم نصب و راهاندازی و برنامه نگهداری پیشگیرانه را بهصورت مفصل بررسی کردیم تا بتوانید از پمپ خود به بهترین شکل استفاده و نگهداری کنید.
چرا پمپ چند مرحلهای انتخاب هوشمندانهای است؟
اگر بهدنبال یک راهحل مطمئن، کارآمد و بادوام برای نیازهای پمپاژ خود هستید، پمپ چند مرحلهای میتواند بهترین انتخاب باشد. دلایل متعددی وجود دارد که این ادعا را تأیید میکند:
اولاً، عملکرد بینظیر: پمپ چند مرحلهای توانایی رسیدن به فشارها و ارتفاعات پمپاژی را دارد که با پمپهای تکمرحلهای غیرممکن است. این یعنی برای نیازهای فشار بالا، تنها یک گزینه واقعی وجود دارد و آن پمپ چند مرحلهای است.
ثانیاً، صرفهجویی در هزینههای بلندمدت: اگرچه هزینه اولیه خرید پمپ چند مرحلهای ممکن است بیشتر از پمپ تکمرحلهای باشد، اما راندمان بالاتر، مصرف انرژی کمتر و عمر مفید طولانیتر آن، هزینههای کلی مالکیت را بهمراتب کاهش میدهد. در یک دوره چندساله، تفاوت قیمت اولیه جبران شده و صرفهجویی قابلتوجهی در هزینههای عملیاتی خواهید داشت.
ثالثاً، قابلیت اطمینان بالا: پمپهای چند مرحلهای باکیفیت، از برندهای معتبر جهانی، عمر مفید بسیار بالایی دارند و با نگهداری صحیح، سالها بدون مشکل کار میکنند. این یعنی آرامش خاطر و کاهش نگرانیهای مربوط به خرابی و توقف تولید.
رابعاً، تنوع مدلها: بازار پمپهای چند مرحلهای بسیار متنوع است و تقریباً برای هر نیازی، مدل مناسبی وجود دارد. از پمپهای کوچک مسکونی گرفته تا پمپهای غولپیکر صنعتی، همه و همه در دسترس هستند.
نکات نهایی قبل از خرید
حالا که با تمامی جوانب پمپ چند مرحلهای آشنا شدید، اجازه دهید مهمترین نکاتی را که قبل از خرید باید به آنها توجه کنید، مرور کنیم:
۱. شناخت دقیق نیاز: قبل از هر چیز، باید نیاز واقعی خود را بشناسید. فشار مورد نیاز، دبی مورد نیاز، ارتفاع پمپاژ، نوع سیال، دمای سیال و شرایط محیطی را بهدقت تعیین کنید. از تخمین زدن و حدس زدن پرهیز کنید و در صورت نیاز، با متخصصان مشورت نمایید. تیم ما همواره آماده راهنمایی شما عزیزان میباشد.
۲. انتخاب برند معتبر: برندهای معتبر مانند سیستما، گرین، شیمجه، گراندفوس، لوارا و ابارا، کیفیت و ضمانت بالایی ارائه میدهند.
۳. توجه به گارانتی و خدمات پس از فروش: حتماً از وجود گارانتی معتبر و دسترسی به خدمات پس از فروش اطمینان حاصل کنید. قطعات یدکی پمپ باید بهراحتی در دسترس باشد و تکنسینهای مجرب برای نصب و تعمیرات وجود داشته باشند.
۴. بررسی مشخصات فنی: مشخصات فنی پمپ را با نیاز خود مطابقت دهید. به پارامترهایی مانند حداکثر فشار، حداکثر دبی، توان موتور، جنس بدنه، محدوده دمایی و استانداردهای ساخت توجه ویژه داشته باشید.
۵. در نظر گرفتن هزینههای جانبی: هزینه خرید پمپ تنها بخشی از هزینههاست. هزینههای نصب، لولهکشی، شیرآلات، سیمکشی، راهاندازی و نگهداری را نیز در نظر بگیرید.
۶. مشورت با متخصصان: اگر در انتخاب پمپ مناسب تردید دارید، حتماً با متخصصان و مهندسان با تجربه مشورت کنید. انتخاب اشتباه میتواند هزینههای سنگینی به همراه داشته باشد.
سخن پایانی
پمپ چند مرحلهای یکی از ارزشمندترین و کارآمدترین تجهیزات در صنعت پمپاژ است که با بهرهگیری از فناوری پیشرفته و طراحی هوشمندانه، پاسخگوی نیازهای متنوع و گاهی پیچیده صنایع مختلف است. این پمپها با قابلیت تولید فشارهای بالا، راندمان مناسب، تنوع مدلها و عمر مفید طولانی، انتخابی هوشمندانه برای کاربردهای مختلف هستند.
اگر شما هم در حوزه صنعت، ساختمان، کشاورزی یا هر شغلی که با پمپاژ سیالات سروکار دارد فعالیت میکنید و به دنبال یک راهحل مطمئن و کارآمد هستید، پمپ چند مرحلهای میتواند همان انتخابی باشد که به آن نیاز دارید. با انتخاب یک پمپ باکیفیت از برند معتبر، نصب صحیح و نگهداری منظم، سالها از عملکرد بینقص این تجهیزات بهرهمند خواهید شد.
اکنون با دانشی که از این مقاله به دست آوردید، میتوانید با اطمینان خاطر و آگاهی کامل، پمپ چند مرحلهای مناسب نیاز خود را انتخاب کنید و از مزایای بینظیر آن بهرهمند شوید. به یاد داشته باشید که سرمایهگذاری در تجهیزات باکیفیت، سرمایهگذاری در آینده کسبوکار شماست.
