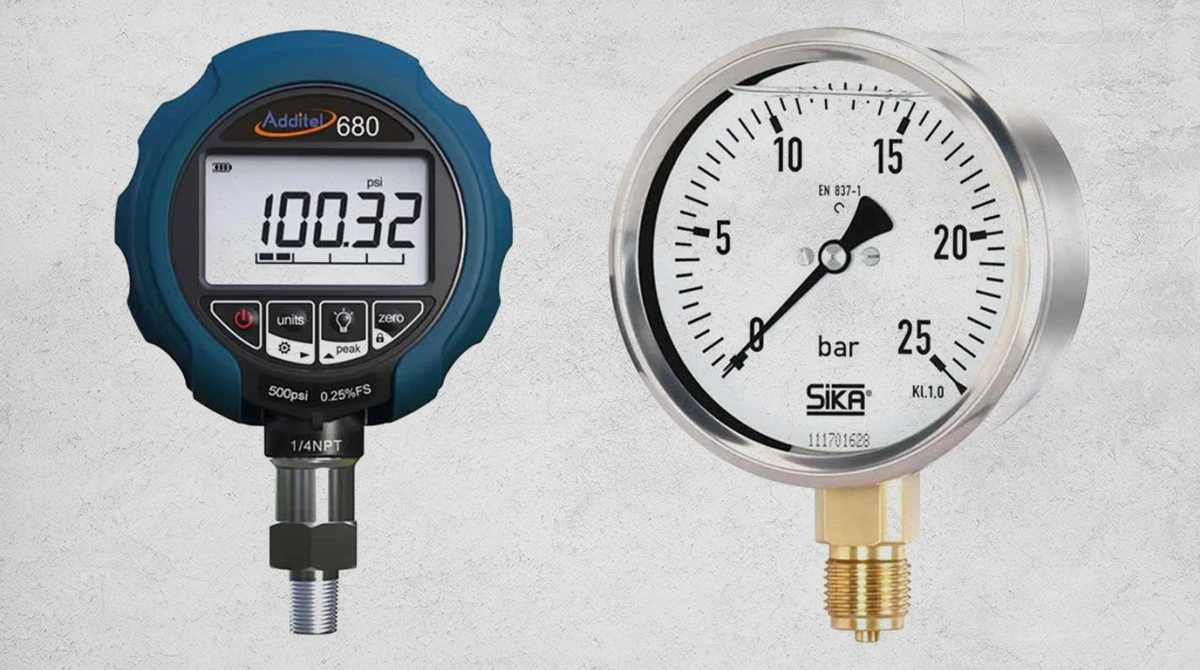

گیج فشار چیست و چرا انتخاب رنج استاندارد آن حیاتی است؟

در قلب هر سیستم صنعتی از پالایشگاه‌های عظیم نفت و گاز گرفته تا خطوط تولید حساس دارویی، تجهیزی ساده اما حیاتی به نام گیج فشار وجود دارد. این ابزار که به آن مانومتر یا فشارسنج نیز می‌گویند؛ وظیفه‌ای به ظاهر ساده اما بسیار مهم بر عهده دارد: نمایش لحظه‌ای فشار یک سیال در یک سیستم بسته. اما آیا تا به حال فکر کرده‌اید که یک انتخاب اشتباه در رنج های استاندارد گیج فشار، چه عواقب بزرگی می‌تواند به همراه داشته باشد؟

واقعیت این است که انتخاب گیج فشار، فراتر از یک خرید ساده است؛ یک تصمیم‌گیری مهندسی است که مستقیماً بر دو جنبه کلیدی سیستم شما تأثیر می‌گذارد. اولین پیامد انتخاب نادرست، کاهش شدید طول عمر تجهیز است. گیجی که دائماً در بالاترین حد محدوده خود کار کند، دچار خستگی مکانیکی شده و به سرعت دقت خود را از دست می‌دهد. اما مسئله مهم‌تر، افزایش ریسک بروز حوادث ایمنی خطرناک است. یک گیج فشار نامناسب می‌تواند مانند یک بمب ساعتی عمل کند که با نمایش اطلاعات غلط، اپراتور را به سمت تصمیمات فاجعه‌بار سوق دهد یا در اثر یک جهش فشاری ناگهانی، منفجر شده و خطرات جانی و مالی جبران‌ناپذیری به بار آورد.

به همین دلیل، آشنایی با رنج های استاندارد گیج فشار نه یک گزینه بلکه یک ضرورت انکارناپذیر برای مهندسان و تکنسین‌های مسئولیت‌پذیر است. در این مقاله، ما به شما کمک می‌کنیم تا با درک عمیق این استانداردها، انتخابی هوشمندانه، دقیق و ایمن داشته باشید و از سرمایه و نیروی انسانی خود به بهترین شکل محافظت کنید.

جدول کامل رنج های استاندارد گیج فشار بر اساس واحدهای مختلف

هنگامی که صحبت از دقت و ایمنی در اندازه‌گیری فشار می‌شود، نمی‌توان به اعداد و محدوده‌های سلیقه‌ای اکتفا کرد. استانداردهای بین‌المللی معتبری مانند استاندارد ASME B40.100 (استاندارد آمریکایی) و EN 837-1 (استاندارد اروپایی)، چارچوبی دقیق برای تولیدکنندگان و کاربران فراهم کرده‌اند تا از هماهنگی و قابلیت اطمینان این تجهیزات در سراسر جهان اطمینان حاصل شود. این استانداردها مشخص می‌کنند که استاندارد فشار گیج ها باید از چه الگوهای مشخصی پیروی کند تا هم خوانایی آسان باشد و هم انتخاب آن برای کاربردهای مختلف بهینه شود.

در ادامه، جدول استاندارد گیج فشار را بر اساس متداول‌ترین واحدها ارائه می‌دهیم. این جدول رنج های استاندارد گیج فشار به عنوان یک راهنمای مرجع به شما کمک می‌کنند تا محدوده مورد نیاز خود را به سادگی پیدا کنید.

جدول 1: رنج های استاندارد در واحد Bar

جدول 2: رنج های استاندارد در واحد PSI

جدول 3: رنج های استاندارد در واحد kPa

اطلاعات فوق بخش کوچکی از مدل‌های موجود است. برای بررسی دقیق‌تر مدل‌ها و مشخصات فنی هر یک از این رنج های استاندارد گیج فشار، پیشنهاد می‌کنیم به کاتالوگ محصولات ما مراجعه کرده و یا با کارشناسان ما در تماس باشید.

شایع‌ترین واحد های اندازه گیری فشار کدامند؟

در دنیای ابزار دقیق واحدهای اندازه‌گیری زبان مشترک مهندسان هستند. اگرچه واحد های اندازه گیری فشار بسیار متنوع‌اند؛ اما سه واحد بیشترین کاربرد را در صنایع مختلف دارند و درک تفاوت آن‌ها برای انتخاب درست رنج های استاندارد گیج فشار ضروری است:

• (Pound per Square Inch): این واحد که به معنای پوند بر اینچ مربع (PSI) است؛ واحد استاندارد در سیستم امپریال بوده و به طور گسترده در تجهیزات ساخت ایالات متحده آمریکا و صنایعی که تحت تأثیر استانداردهای آمریکایی هستند، استفاده می‌شود. اگر با پمپ‌ها، کمپرسورها یا ماشین‌آلات آمریکایی کار می‌کنید؛ به احتمال زیاد با این واحد سر و کار خواهید داشت.
• Bar: این واحد متریک، تقریباً معادل فشار اتمسفر در سطح دریا است (1 Bar ≈ 14.5 PSI). به دلیل سادگی و نزدیکی به واحد استاندارد اتمسفر، در اروپا و بسیاری از نقاط دیگر جهان به عنوان واحد اصلی برای گیج فشار bar شناخته می‌شود. سادگی در تبدیل و محاسبات، آن را به گزینه‌ای محبوب در کاربردهای عمومی و صنعتی تبدیل کرده است.
• (Kilopascal): کیلوپاسکال (Kpa)، یکی از واحدهای رسمی سیستم بین‌المللی (SI) است. هر ۱۰۰ کیلو پاسکال معادل یک بار (1 Bar) است. این واحد به دلیل دقت بالای خود، بیشتر در کاربردهای علمی، آزمایشگاهی و صنایعی که به محاسبات مهندسی دقیق نیاز دارند، مانند هوافضا و سیستم‌های HVAC، مورد استفاده در رنج های استاندارد گیج فشار قرار می‌گیرد.

راهنمای گام به گام انتخاب گیج فشار مناسب برای صنعت شما

اکنون که با استانداردها و واحدها آشنا شدید، چگونه می‌توان از این دانش در عمل استفاده کرد؟ انتخاب گیج فشار مناسب یک فرآیند سیستماتیک است. این راهنمای انتخاب گیج فشار به شما کمک می‌کند تا با طی کردن سه مرحله کلیدی بهترین تصمیم را بگیرید و از عملکرد دقیق و ایمن سیستم خود مطمئن شوید.

• مرحله اول: تعیین محدوده فشار کاری سیستم؛ اولین و حیاتی‌ترین قدم، شناخت دقیق فشار سیستم است. شما باید دو پارامتر را مشخص کنید: فشار کاری نرمال (فشاری که سیستم در حالت عادی با آن کار می‌کند) و حداکثر فشار ممکن (فشاری که در بدترین حالت ممکن است رخ دهد). این اعداد، مبنای اصلی انتخاب شما خواهند بود و مستقیماً رنج های استاندارد گیج فشار مورد نیازتان را تعیین می‌کنند.
• مرحله دوم: در نظر گرفتن شرایط محیطی و نوع سیال: یک گیج فشار صرفاً با فشار سروکار ندارد. دمای محیط، میزان لرزش دستگاه‌ها و سازگاری شیمیایی با سیال فرآیند، همگی عوامل تعیین‌کننده‌ای هستند. برای مثال، در سیستم‌های دارای ارتعاش شدید، استفاده از گیج‌های روغنی ضروری است. یا برای سیالات خورنده مانند اسیدها، باید از گیج‌های دیافراگمی با متریال ضد خوردگی استفاده کرد.
• مرحله سوم: مشخص کردن مشخصات فیزیکی (قطر صفحه و اتصال): در نهایت، پس از آنکه بهترین گزینه از میان رنج های استاندارد گیج فشار مشخص شد به ویژگی‌های ظاهری و نصب گیج می‌رسیم. قطر صفحه باید به گونه‌ای انتخاب شود که خواندن آن از فاصله استاندارد اپراتور به راحتی ممکن باشد. همچنین، نوع و سایز اتصال (مانند NPT یا BSP، اتصال از زیر یا پشت) باید کاملاً با محل نصب روی خط لوله یا تجهیز شما هماهنگ باشد.

قانون طلایی: فشار کاری ایده‌آل در گیج فشار

یکی از تخصصی‌ترین و در عین حال ساده‌ترین نکاتی که متخصصان باتجربه هنگام کار با رنج های استاندارد گیج فشار همواره به آن پایبند هستند، یک «قانون طلایی» است: فشار کاری نرمال سیستم شما باید در محدوده یک‌سوم تا دوسوم (1/3 تا 2/3) رنج کلی گیج قرار گیرد.

اما چرا این قانون تا این حد اهمیت دارد؟ پاسخ در دو مزیت بزرگ نهفته است:

• افزایش چشمگیر دقت خواندن: مکانیزم داخلی گیج به ویژه گیج‌های بوردون تیوب، در محدوده میانی صفحه بیشترین دقت عملکرد را دارد. وقتی عقربه در این ناحیه قرار می‌گیرد، شما دقیق‌ترین عدد ممکن را می‌خوانید و از خطاهای ناشی از انتهای مقیاس دور می‌مانید.

• به حداکثر رساندن طول عمر مفید گیج: اگر گیج فشار دائماً در نزدیکی حداکثر رنج خود کار کند؛ به مکانیزم حساس داخلی آن فشار دائمی وارد می‌شود. این استهلاک مداوم، باعث خستگی فلز، کالیبراسیون نادرست و در نهایت خرابی زودرس گیج می‌شود. قرار دادن فشار کاری در مرکز صفحه به گیج فضای تنفس داده و طول عمر آن را به شدت افزایش می‌دهد. رعایت این نکته در انتخاب رنج های استاندارد گیج فشار یک سرمایه‌گذاری هوشمندانه است.

کلاس دقت گیج فشار؛ چه میزان خطا مجاز است؟

آیا همه گیج‌های فشار با دقت یکسانی کار می‌کنند؟ قطعاً خیر. کلاس دقت گیج فشار (Accuracy Class)، پارامتری است که میزان خطای مجاز یک گیج را بر حسب درصدی از کل محدوده آن (Full Scale) مشخص می‌کند. این عدد که معمولاً روی صفحه گیج درج می‌شود؛ به شما می‌گوید که در بدترین حالت، عقربه چه میزان می‌تواند از فشار واقعی انحراف داشته باشد.

برای مثال، یک گیج ۱۰۰ باری با کلاس دقت 1.0 ( CL 1 .0)، ممکن است تا ۱ بار (۱٪ از ۱۰۰ بار) خطا داشته باشد، چه فشار واقعی ۱۰ بار باشد چه ۸۰ بار. درک این مفهوم برای انتخاب صحیح رنج های استاندارد گیج فشار ضروری است.

کلاس‌های دقت رایج و کاربرد آن‌ها:

• 0 و 2.5: برای کاربردهای بسیار عمومی و غیر حساس مانند نشانگرهای ساده.
• 6 و 1.0: رایج‌ترین کلاس دقت برای فرآیندهای صنعتی استاندارد که دقت قابل قبولی نیاز دارند.
• 6 و 0.5: برای کاربردهای دقیق‌تر، کنترل فرآیند و برخی تست‌های کارگاهی.
• 25 و 0.1: برای مصارف آزمایشگاهی، کالیبراسیون و ابزارهای تست که به بالاترین دقت نیاز دارند.

بنابراین هنگام انتخاب گیج، در کنار توجه به رنج های استاندارد گیج فشار از خود بپرسید: چه میزان خطا در اندازه‌گیری من قابل قبول است؟ پاسخ به این سوال شما را به سمت کلاس دقت مناسب هدایت خواهد کرد.

آشنایی با انواع گیج فشار و رنج‌های کاربردی آن‌ها

دنیای گیج‌های فشار بسیار متنوع است و هر نوع برای شرایط خاصی طراحی شده است. انتخاب هوشمندانه صرفاً به پیدا کردن اعداد صحیح روی صفحه محدود نمی‌شود؛ بلکه باید به محیطی که گیج در آن کار می‌کند نیز توجه داشت. عواملی کلیدی مانند لرزش‌های دائمی یک پمپ، دمای بالای فرآیند یا خاصیت خورندگی سیال، نقشی حیاتی در تعیین نوع گیج دارند. در حقیقت، حتی اگر دقیق‌ترین رنج های استاندارد گیج فشار را انتخاب کرده باشید، یک گیج نامناسب در شرایط سخت به سرعت از کار می‌افتد و اطلاعات نادرست ارائه می‌دهد. آشنایی با انواع گیج فشار و ارتباط آن‌ها با کاربردشان به شما کمک می‌کند تا ابزاری کاملاً متناسب با نیاز خود انتخاب کنید. در ادامه، سه نوع از پرکاربردترین آن‌ها را معرفی می‌کنیم:

•  گیج فشار خشک (Dry Gauge): این مدل، استانداردترین و رایج‌ترین نوع فشار سنج استاندارد است که در اکثر رنج های استاندارد گیج فشار یافت می‌شود. گیج‌های خشک برای کاربردهای عمومی که در آن‌ها لرزش شدید، رطوبت بالا یا تغییرات دمایی ناگهانی وجود ندارد، گزینه‌ای اقتصادی و کارآمد هستند. بدنه آن‌ها خالی است و مکانیزم داخلی بدون هیچ سیال واسطی کار می‌کند. این گیج‌ها در اغلب خطوط آب، سیستم‌های پنوماتیک ساده و کاربردهایی که نوسانات فشار و لرزش در آن‌ها مینیمال است؛ به وفور یافت می‌شوند.
•  گیج فشار روغنی (Glycerin-filled Gauge): اگر سیستم شما دارای پمپ، موتور یا کمپرسور است؛ به احتمال زیاد با لرزش دست و پنجه نرم می‌کنید. این لرزش‌ها می‌توانند عقربه گیج خشک را به شدت بلرزانند و خواندن دقیق را غیرممکن کنند، حتی اگر بهترین گزینه را از میان رنج های استاندارد گیج فشار انتخاب کرده باشید. گیج‌های روغنی با پر کردن محفظه خود از گلیسیرین یا سیلیکون، این لرزش‌ها را دمپ کرده و یک خوانش پایدار و دقیق ارائه می‌دهند. این روغن همچنین مکانیزم داخلی را روانکاری کرده و از آن در برابر رطوبت و خوردگی محافظت می‌کند و باعث افزایش طول عمر گیج می‌شود.
•  گیج فشار دیافراگمی (Diaphragm Gauge): برای سیالات خورنده، بسیار داغ، چسبناک (ویسکوز) یا دارای ذرات معلق، نمی‌توان از گیج‌های استاندارد استفاده کرد؛ زیرا سیال مستقیماً مکانیزم حساس بوردون تیوب را از بین می‌برد. در این موارد، گیج‌های دیافراگمی راه‌حل هستند. در این مدل، یک دیافراگم انعطاف‌پذیر و مقاوم، سیال فرآیند را از مکانیزم اندازه‌گیری جدا می‌کند. فشار سیال به دیافراگم منتقل شده و سپس از طریق یک سیال واسط به گیج منتقل می‌شود تا فشار بر اساس رنج های استاندارد گیج فشار نمایش داده شود. این گیج‌ها اغلب بر روی تجهیزاتی مانند شیرآلات صنعتی در صنایع شیمیایی، غذایی و دارویی نصب می‌شوند.

جمع‌بندی: چک لیست نهایی انتخاب و مشاوره رایگان با آتور صنعت

انتخاب صحیح رنج های استاندارد گیج فشار، ترکیبی از دانش فنی و توجه به جزئیات است. یک تصمیم درست در این زمینه می‌تواند به معنای سال‌ها عملکرد بی‌نقص و ایمن باشد، در حالی که یک اشتباه کوچک ممکن است به هزینه‌های سنگین تعمیرات یا حوادث ناگوار منجر شود.

برای اطمینان از یک انتخاب بی‌نقص، این چک‌لیست نهایی را همیشه در ذهن داشته باشید:

• قانون طلایی را رعایت کنید: آیا فشار کاری نرمال شما در محدوده میانی رنج های استاندارد گیج فشار انتخابی قرار دارد؟
• کلاس دقت را مشخص کنید: چه میزان خطا برای فرآیند شما قابل قبول است؟
• نوع گیج را متناسب با شرایط انتخاب کنید: آیا به گیج خشک، روغنی یا دیافراگمی نیاز دارید؟
• سازگاری متریال را بررسی کنید: آیا جنس بدنه و اتصالات با سیال و محیط شما سازگار است?
• مشخصات فیزیکی را نهایی کنید: قطر صفحه و نوع اتصال مورد نیاز شما چیست؟

می‌دانیم که گاهی انتخاب از میان گزینه‌های متعدد می‌تواند چالش‌برانگیز باشد. جزئیات فنی، رنج های استاندارد گیج فشار و استانداردهای مختلف ممکن است شما را سردرگم کنند و اینجاست که یک راهنمای متخصص می‌تواند تفاوت را رقم بزنند.

در آتور صنعت، ما تنها فروشنده تجهیزات نیستیم؛ ما مشاور و همراه شما در مسیر بهینه‌سازی فرآیندهای صنعتی هستیم. کارشناسان فنی ما آماده‌اند تا با شنیدن دقیق نیازهای شما بهترین و اقتصادی‌ترین راه‌حل را پیشنهاد دهند. برای دریافت مشاوره تخصصی رایگان، بررسی دقیق‌تر پروژه و رفع ابهامات نهایی خود، همین حالا با ما تماس بگیرید.

برای انتخاب دقیق‌ترین گیج فشار و دریافت مشاوره فنی رایگان، همین حالا با کارشناسان آتور صنعت با شماره ۰۳۱۳۲۰۰۴ تماس بگیرید یا فرم زیر را تکمیل کنید تا در اسرع وقت در ساعات کاری (۸ الی ۱۷) با شما همراه شویم.

 سوالات متداول رنج استاندارد گیج فشار

1. بهترین محدوده فشار برای گیج چیست؟ بهترین محدوده، رنجی است که فشار کاری نرمال سیستم شما در ناحیه میانی (بین ۲۵٪ تا ۷۵٪) آن قرار گیرد. این کار دقت خواندن و طول عمر گیج را به حداکثر می‌رساند و یکی از اصول کلیدی در انتخاب رنج های استاندارد گیج فشار است.
2. آیا می‌توانم از یک گیج با رنج بسیار بالا برای فشار پایین استفاده کنم؟ خیر. این کار به شدت اشتباه است. وقتی فشار کاری بسیار کمتر از رنج کلی گیج باشد، عقربه در ابتدای صفحه حرکت بسیار کمی خواهد داشت و خواندن دقیق فشار تقریباً غیرممکن می‌شود. همیشه باید متناسب‌ترین رنج های استاندارد گیج فشار را انتخاب کنید.
3.  تفاوت اصلی گیج فشار روغنی و خشک در چیست؟ تفاوت اصلی در مقاومت آن‌ها در برابر لرزش است. گیج روغنی با دمپ کردن ارتعاشات، خوانشی پایدار ارائه می‌دهد و عمر طولانی‌تری در سیستم‌های لرزان دارد. در مقابل، گیج خشک برای محیط‌های پایدار و بدون لرزش مناسب و اقتصادی‌تر است.
4. مهم‌ترین استانداردها برای رنج های استاندارد گیج فشار کدامند؟ دو استاندارد اصلی در این زمینه، EN 837 (استاندارد اروپایی) و ASME B40.100 (استاندارد آمریکایی) هستند. این استانداردها، الزامات طراحی، تولید و دقت را مشخص می‌کنند و اطمینان می‌دهند که رنج های استاندارد گیج فشار در سراسر جهان از یک الگوی مشخص پیروی می‌کنند.
