الکتروموتورها به عنوان قلب تپنده صنایع مختلف شناخته میشوند و عملکرد صحیح آنها مستقیماً بر بهرهوری و راندمان کلی سیستمهای تولیدی تأثیرگذار است. در میان اجزای مختلف تشکیلدهنده یک الکتروموتور، یاتاقانها نقشی حیاتی و تعیینکننده ایفا میکنند. این قطعات فلزی کوچک اما فوقالعاده مهم، وظیفه تحمل بارهای شعاعی و محوری، کاهش اصطکاک و تضمین چرخش روان و بدون مانع شفت موتور را بر عهده دارند. تصور کنید یک الکتروموتور بدون یاتاقان مناسب، چه سرنوشتی خواهد داشت؛ شفت موتور با کوچکترین حرکتی دچار سایش شدید میشود، اصطکاک به حدی افزایش مییابد که انرژی مصرفی چند برابر شده و در نهایت دستگاه در کسری از ثانیه از کار میافتد.
با این حال، یاتاقانها نیز مانند هر قطعه مکانیکی دیگری عمر محدودی دارند و تحت تأثیر عوامل مختلفی همچون بارگذاری بیش از حد، دمای بالا، آلودگی، روانکاری نامناسب و فرسودگی طبیعی، دچار خرابی میشوند. خرابی یاتاقان در الکتروموتور اگر در زمان مناسب شناسایی نشود، میتواند منجر به آسیبهای جبرانناپذیر به سایر اجزای موتور شده و هزینههای تعمیراتی سنگینی را به همراه داشته باشد. در این مقاله جامع، قصد داریم شما را با نشانههای خرابی یاتاقان در الکتروموتور آشنا کنیم تا بتوانید با تشخیص زودهنگام این علائم، از بروز خسارات بزرگتر جلوگیری نمایید.
یاتاقان و انواع آن
یاتاقان یک قطعه مکانیکی است که برای کاهش اصطکاک بین سطوح متحرک طراحی شده و امکان حرکت چرخشی روان و دقیق را فراهم میسازد. در واقع یاتاقانها به عنوان واسطهای بین بخشهای ثابت و متحرک ماشین عمل کرده و با تبدیل اصطکاک لغزشی به اصطکاک غلتکی، مصرف انرژی را به شکل چشمگیری کاهش میدهند. در صنعت الکتروموتور، دو نوع اصلی یاتاقان مورد استفاده قرار میگیرد که هر کدام ویژگیها و کاربردهای خاص خود را دارند.
یاتاقانهای غلتکی
این نوع یاتاقان یکی از پرکاربردترین انواع یاتاقان در الکتروموتورها هستند که در آنها از اجزای غلتکی مانند ساچمههای فولادی برای جداسازی سطوح چرخشی استفاده میشود. این نوع یاتاقانها توانایی بالایی در تحمل بارهای شعاعی و محوری دارند و به همین دلیل در الکتروموتورهایی که با بارهای سنگین کار میکنند، گزینه مناسبی محسوب میشوند. یاتاقانهای غلتکی خود به زیرمجموعههایی مانند یاتاقانهای ساچمهای شیار عمیق، یاتاقانهای استوانهای و یاتاقانهای مخروطی تقسیم میشوند که هر کدام برای شرایط کاری خاصی بهینهسازی شدهاند.
یاتاقانهای لغزشی
یاتاقان های لغزشی یا بوشها نیز در برخی از الکتروموتورهای خاص مورد استفاده قرار میگیرند. در این نوع یاتاقان، به جای استفاده از اجزای غلتکی، از یک لایه روانکار برای جداسازی سطوح متحرک استفاده میشود. این یاتاقانها معمولاً در موتورهایی با سرعتهای پایین تا متوسط و در شرایطی که نیاز به تحمل بارهای سنگین و ضرباتی وجود دارد، کاربرد دارند. هرچند که یاتاقانهای لغزشی در مقایسه با نوع غلتکی، عمر کوتاهتری دارند، اما در شرایط خاصی مانند محیطهای با دمای بسیار بالا یا در حضور مواد شیمیایی خورنده، عملکرد بهتری از خود نشان میدهند.
انتخاب نوع مناسب یاتاقان برای هر الکتروموتور به عوامل متعددی از جمله اندازه و توان موتور، سرعت دورانی، نوع بار وارده، شرایط محیطی و دمای کاری بستگی دارد. تولیدکنندگان الکتروموتور با در نظر گرفتن این پارامترها، نوع و مشخصات یاتاقان مناسب را تعیین میکنند تا عملکرد بهینه و عمر مفید بالای موتور تضمین شود.
نحوه کارکرد و کاربرد یاتاقان در الکتروموتور

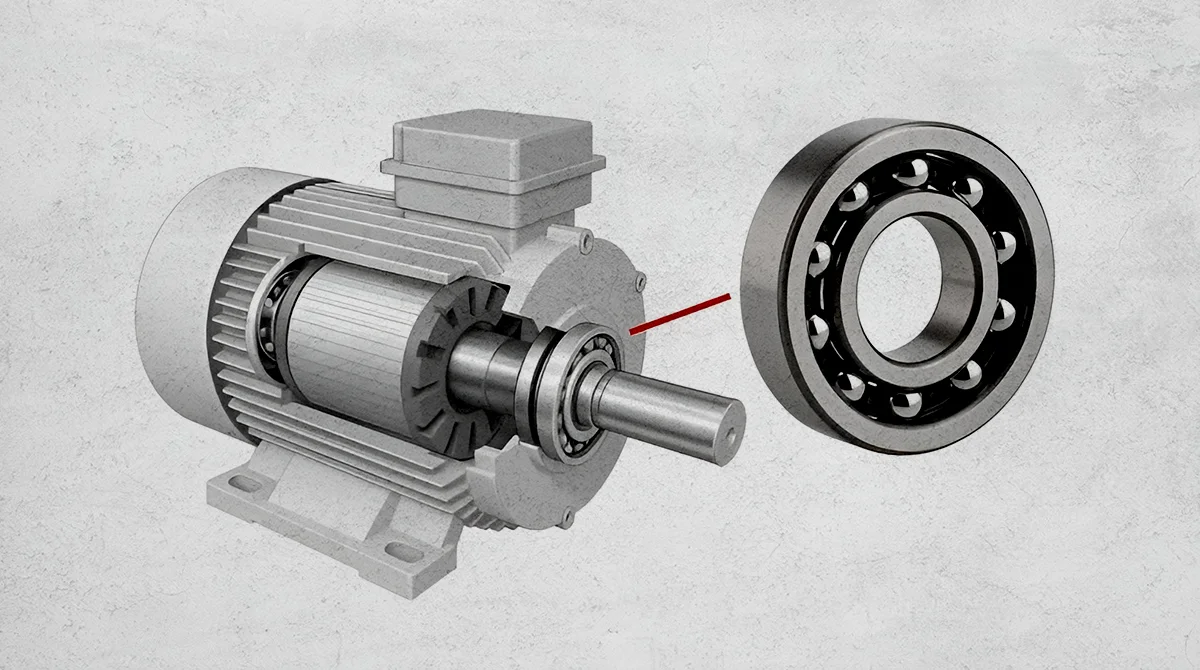

برای درک بهتر اهمیت یاتاقان در الکتروموتور، لازم است با نحوه عملکرد و کاربردهای آن به طور جامع آشنا شویم. یاتاقانها در الکتروموتور عمدتاً در دو موقعیت بحرانی نصب میشوند: یاتاقانهای انتهای شفت که در دو طرف شفت روتور قرار گرفته و وظیفه نگهداری و هدایت شفت در حین چرخش را بر عهده دارند. این یاتاقانها باید بتوانند نیروهای شعاعی ناشی از وزن روتور و نیروهای محوری ناشی از فشار هوای داخلی موتور را تحمل کنند.
عملکرد صحیح یاتاقان مستلزم وجود لایهای از روانکار بین سطوح متحرک است. این روانکار که معمولاً به صورت گریس یا روغن است، ضمن کاهش اصطکاک، نقش خنککنندگی نیز ایفا میکند و از تماس مستقیم فلز با فلز جلوگیری مینماید. در صورتی که روانکار به هر دلیلی کاهش یابد یا کیفیت خود را از دست بدهد، اصطکاک بین سطوح یاتاقان افزایش یافته و حرارت تولیدی به شکل چشمگیری بالا میرود. این افزایش دما در نهایت منجر به ذوب شدن یا ترکخوردگی اجزای یاتاقان و در نهایت خرابی کامل آن میشود.
یاتاقانها همچنین نقش مهمی در حفظ هممحوری شفت روتور با بدنه موتور ایفا میکنند. هرگونه انحراف از هممحوری میتواند منجر به ایجاد ارتعاشات ناخواسته، سایش ناهمگن و در نهایت خرابی زودرس یاتاقان شود. به همین دلیل، دقت در نصب یاتاقان و اطمینان از تراز بودن صحیح آن از اهمیت ویژهای برخوردار است. در الکتروموتورهای صنعتی، معمولاً از یاتاقانهایی با کلاس دقت بالا استفاده میشود تا حداقل انحراف ممکن در چرخش شفت ایجاد شود و عمر مفید موتور به حداکثر برسد.

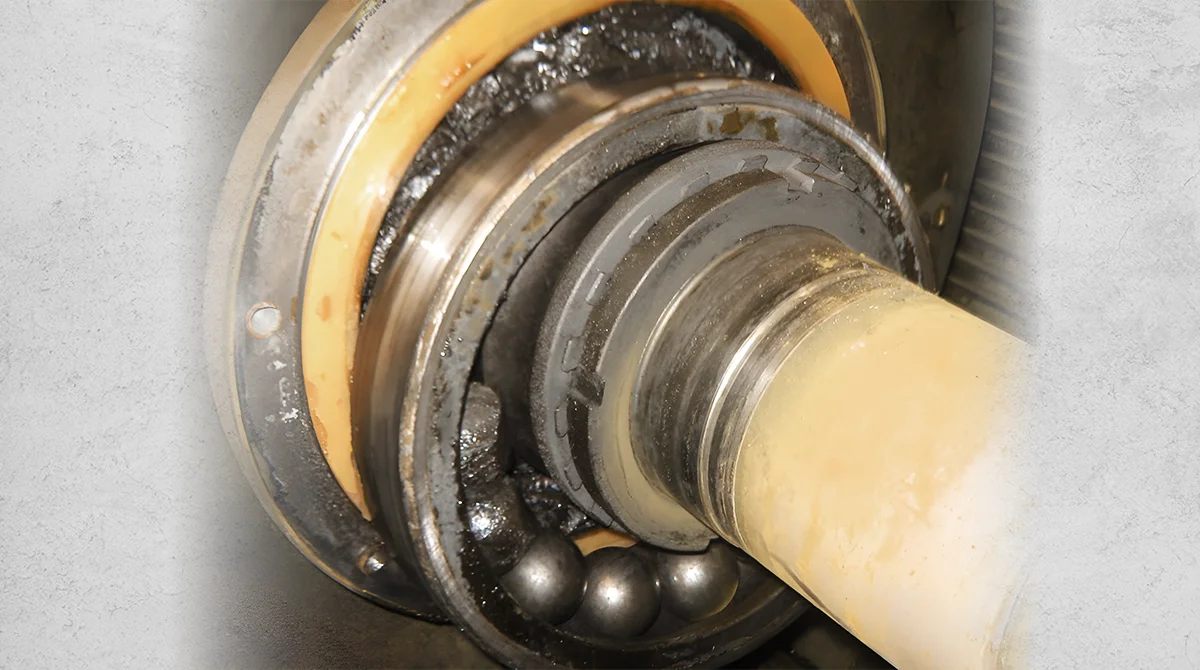

نشانههای خرابی یاتاقان در الکتروموتور
شناخت دقیق نشانههای خرابی یاتاقان در الکتروموتور یکی از مهمترین مهارتهایی است که هر تکنسین و مهندس صنعتی باید آن را فرا بگیرد. خرابی یاتاقان معمولاً یک فرآیند تدریجی است که با نشانههای ظریفی آغاز میشود و در صورت بیتوجهی، به خرابی کامل و ناگهانی تبدیل میشود. در ادامه به بررسی جامع تمامی نشانههایی که میتوانند هشداری برای خرابی قریبالوقوع یاتاقان باشند، میپردازیم.
صداهای غیرعادی یکی از اولین و واضحترین نشانههای خرابی یاتاقان هستند. یاتاقان سالم در حین کار صدای یکنواخت و آرامی تولید میکند که به آن «نویز پسزمینه» گفته میشود. اما با شروع فرسودگی و خرابی، الگوی صدا تغییر میکند. صداهایی مانند خشخش، جیرجیر یا تقتق غیرعادی میتوانند نشاندهنده وجود مشکل در یاتاقان باشند. این صداها معمولاً به دلیل سایش ناهمگن سطوح، وجود ذرات خارجی در داخل یاتاقان، کاهش ضخامت لایه روانکار یا ترکخوردگی اجزای داخلی یاتاقان ایجاد میشوند. توجه داشته باشید که شدت و فرکانس این صداها با پیشرفت خرابی افزایش مییابد و در مراحل پیشرفته، صدای یاتاقان خراب از فاصله چند متری قابل شنیدن خواهد بود.
افزایش دمای غیرعادی یکی دیگر از نشانههای مهم خرابی یاتاقان است. یاتاقانها در حین کار طبیعی، دمایی در محدوده مشخصی دارند که معمولاً بین ۴۰ تا ۶۰ درجه سانتیگراد بالاتر از دمای محیط است. اگر متوجه شوید که دمای بدنه الکتروموتور یا بهطور خاص ناحیه یاتاقان به طرز قابل توجهی افزایش یافته است، باید احتمال خرابی یاتاقان را مدنظر قرار دهید. افزایش دما میتواند ناشی از روانکاری ناکافی، بارگذاری بیش از حد، آلودگی روانکار یا سایش بیش از حد سطوح داخلی یاتاقان باشد. استفاده از دماسنجهای مادونقرمز یا سنسورهای دمایی نصبشده روی موتور میتواند در تشخیص زودهنگام این مشکل بسیار مؤثر باشد.
ارتعاشات غیرعادی و لرزش بیش از حد نیز از نشانههای شاخص خرابی یاتاقان محسوب میشوند. یاتاقان سالم باید حرکتی کاملاً روان و بدون لرزش داشته باشد. هرگونه ناهمواری در سطح غلتکها یا ساچمهها، باعث ایجاد ارتعاشاتی با فرکانسهای مشخص میشود که با استفاده از دستگاههای آنالایزر ارتعاش قابل تشخیص هستند. این ارتعاشات اگرچه در مراحل اولیه ممکن است با دست احساس نشوند، اما با پیشرفت خرابی، لرزش به حدی میرسد که حتی با لمس بدنه موتور نیز قابل درک است. ارتعاشات ناشی از خرابی یاتاقان معمولاً الگوی تکرارشوندهای دارند و با افزایش سرعت موتور تشدید میشوند.
نشت روانکار یکی دیگر از نشانههایی است که نباید نادیده گرفته شود. یاتاقانها برای عملکرد صحیح نیاز به مقدار مشخصی روانکار دارند. اگر متوجه نشت گریس یا روغن از ناحیه یاتاقان شدید، این میتواند نشانهای از آسیبدیدگی واشرهای آببندی، افزایش فشار داخلی یاتاقان یا ترکخوردگی قفسه یاتاقان باشد. کاهش سطح روانکار داخل یاتاقان به سرعت منجر به افزایش اصطکاک و دما شده و چرخه خرابی را تسریع میکند. در مواردی که نشت روانکار مشاهده میشود، باید هرچه سریعتر نسبت به بررسی و رفع مشکل اقدام شود.
تغییر در جریان مصرفی موتور نیز میتواند نشانهای از خرابی یاتاقان باشد. خرابی یاتاقان باعث افزایش اصطکاک و در نتیجه افزایش بار مکانیکی روی موتور میشود. این افزایش بار منجر به بالا رفتن جریان مصرفی موتور میگردد. اگر در حین کار معمول موتور، متوجه افزایش غیرعادی در جریان مصرفی شدید، بررسی وضعیت یاتاقانها باید در اولویت قرار گیرد. البته توجه داشته باشید که افزایش جریان میتواند دلایل دیگری نیز داشته باشد، اما بررسی یاتاقانها به عنوان یکی از احتمالات ضروری است.
کاهش راندمان و عملکرد موتور نیز از پیامدهای خرابی یاتاقان است. وقتی یاتاقان دچار سایش میشود، شفت روتور ممکن است موقعیت دقیق خود را از دست بدهد و تماس بین روتور و استاتور ایجاد شود. این تماس باعث کاهش شدید راندمان، افزایش مصرف انرژی و در موارد شدید، آسیب به هسته مغناطیسی موتور میشود. همچنین در صورت خرابی یاتاقان، ممکن است صدای برخورد روتور با استاتور نیز شنیده شود که نشانهای بسیار جدی و خطرناک است.

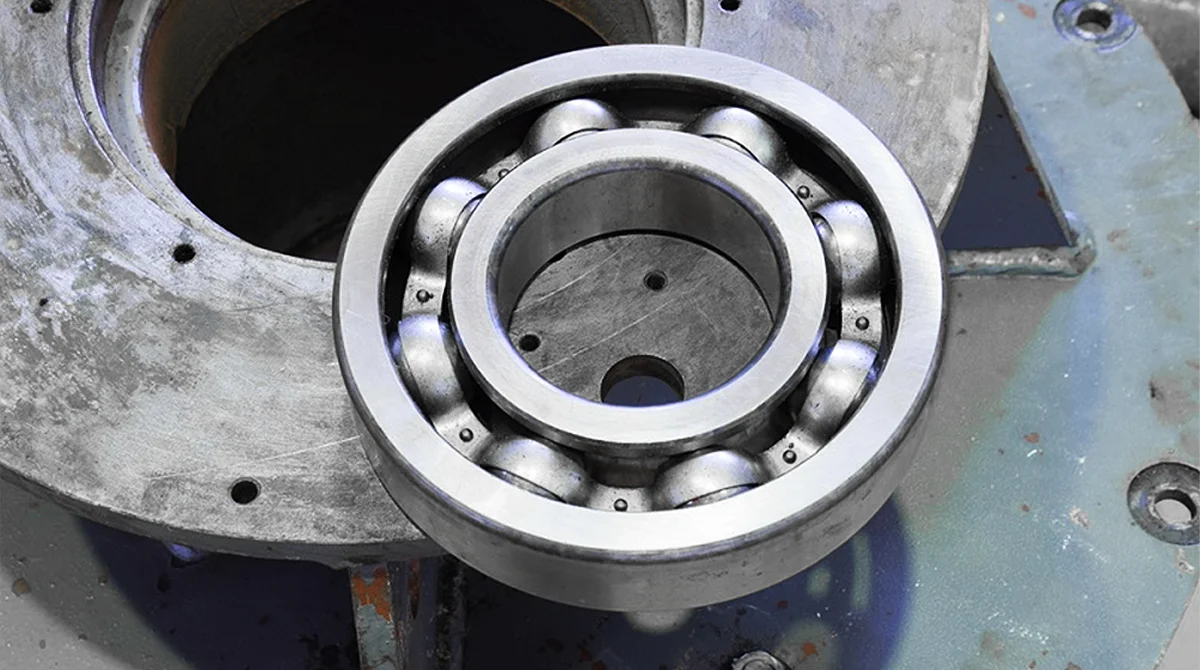

نحوه تعمیر یا تعویض یاتاقان خراب در الکتروموتور
وقتی با اطمینان تشخیص داده شد که یاتاقان الکتروموتور دچار خرابی شده است، باید هرچه سریعتر نسبت به تعمیر یا تعویض آن اقدام شود. انتخاب بین تعمیر و تعویض به شدت خرابی، نوع یاتاقان، در دسترس بودن قطعات یدکی و شرایط اقتصادی بستگی دارد. در اکثر موارد، تعویض یاتاقان توصیه میشود زیرا یاتاقان تعمیر شده ممکن است عملکرد قابل قبولی نداشته باشد و خطر خرابی مجدد وجود داشته باشد.
فرآیند تعویض یاتاقان در الکتروموتور یک کار تخصصی است که نیاز به دانش فنی و ابزار مناسب دارد. اولین قدم، جداسازی الکتروموتور از سیستم و ایمنسازی محیط کار است. سپس باید با استفاده از ابزارهای مناسب مانند پولیکش، هوزینگکش و پرسهای هیدرولیکی، یاتاقان از شفت و محفظه جدا شود. در این مرحله باید دقت زیادی صرف شود تا به شفت و محفظه آسیبی وارد نشود. استفاده از حرارت موضعی برای گرم کردن یاتاقان قبل از جدا کردن، میتواند فرآیند را آسانتر کند زیرا باعث انبساط فلزی و شل شدن اتصال میشود.
پس از برداشتن یاتاقان قدیمی، شفت و محفظه باید به دقت تمیز شوند و هرگونه آلودگی، زنگزدگی یا بقایای روانکار از سطوح زدوده شود. در این مرحله، امکان بررسی دقیق شفت از نظر سایش، خمیدگی یا آسیبدیدگی نیز فراهم میشود. اگر شفت دچار آسیب شده باشد، ممکن است نیاز به تراشکاری یا تعویض آن باشد که هزینه و زمان بیشتری را میطلبد.
نصب یاتاقان جدید نیز نیازمند دقت و ظرافت خاصی است. یاتاقان باید با استفاده از پرس یا ابزارهای مخصوص به گونهای روی شفت نصب شود که نیرو به حلقه داخلی وارد شود و از وارد شدن فشار به اجزای غلتکی جلوگیری شود. استفاده از حرارت برای گرم کردن یاتاقان قبل از نصب، روشی رایج و مؤثر است که باعث میشود یاتاقان به راحتی روی شفت بلغزد و از آسیبدیدگی سطوح جلوگیری شود. پس از نصب، باید از تراز بودن و فیکس شدن صحیح یاتاقان اطمینان حاصل شود.
روانکاری مجدد یکی از مهمترین مراحل پس از تعویض یاتاقان است. نوع و مقدار روانکار باید دقیقاً مطابق با مشخصات فنی یاتاقان و شرایط کاری موتور انتخاب شود. استفاده از روانکار نامناسب یا مقدار ناکافی آن، میتواند عمر یاتاقان جدید را به شدت کاهش دهد. همچنین باید دقت شود که روانکار عاری از هرگونه آلودگی باشد و در شرایط بهداشتی مناسب نگهداری شده باشد.
نحوه سرویس و چکاپ یاتاقانهای الکتروموتور
پیشگیری همیشه بهتر از درمان است و این اصل در مورد یاتاقانهای الکتروموتور نیز کاملاً صادق است. انجام سرویسهای دورهای و منظم میتواند عمر مفید یاتاقانها را به طور چشمگیری افزایش دهد و از خرابیهای ناگهانی و پرهزینه جلوگیری نماید. یک برنامه نگهداری پیشگیرانه مؤثر شامل مجموعهای از فعالیتها است که در ادامه به تفصیل به آنها میپردازیم.
بازرسی بصری منظم سادهترین و در دسترسترین روش برای ارزیابی وضعیت یاتاقان است. در هر بازرسی، باید به دنبال علائمی مانند تغییر رنگ، زنگزدگی، ترکخوردگی، سایش ناهمگن و نشتی روانکار باشید. همچنین باید وضعیت واشرهای آببندی و کاسهنمدها بررسی شود زیرا این قطعات نقش مهمی در جلوگیری از ورود آلودگی و خروج روانکار دارند. بازرسی بصری باید حداقل ماهی یکبار و در شرایط کاری سنگین، هفتگی انجام شود.
آنالیز ارتعاش یکی از پیشرفتهترین روشهای تشخیص زودهنگام خرابی یاتاقان است. با استفاده از دستگاههای آنالایزر ارتعاش، میتوان فرکانسها و دامنه ارتعاشات موتور را اندازهگیری کرد و با مقایسه آنها با مقادیر مرجع، وضعیت یاتاقان را ارزیابی نمود. هر نوع خرابی در یاتاقان، امضای ارتعاشی خاص خود را دارد. برای مثال، سایش در سطح ساچمهها باعث ایجاد ارتعاشات با فرکانس بالا میشود، در حالی که خرابی در پیست یا قفسه یاتاقان، ارتعاشات با الگوی تکرارشوندهای ایجاد میکند. نصب سنسورهای ارتعاشی دائمی روی موتورهای بحرانی، امکان پایش لحظهای و هشدار زودهنگام را فراهم میسازد.
آنالیز روانکار نیز از اهمیت بالایی برخوردار است. نمونهگیری دورهای از روانکار و ارسال آن به آزمایشگاه برای آنالیز، میتواند اطلاعات ارزشمندی درباره وضعیت یاتاقان در اختیار قرار دهد. در این آنالیز، پارامترهایی مانند ویسکوزیته، میزان آلودگی ذراتی، حضور فلزات سایشی و تغییرات شیمیایی بررسی میشوند. وجود ذرات فلزی در روانکار نشانهای از سایش فعال در یاتاقان است و باید جدی گرفته شود.
کنترل دمای عملیاتی باید به صورت مداوم انجام شود. ثبت دمای موتور در طول زمان و مقایسه آن با مقادیر پایه، میتواند روند تغییرات را نشان دهد. افزایش تدریجی دمای کاری، حتی اگر هنوز به محدوده هشدار نرسیده باشد، میتواند نشانهای از شروع مشکل باشد. نصب سنسورهای دمایی یا ترموکوپل و اتصال آنها به سیستمهای مانیتورینگ، امکان ثبت و تحلیل خودکار دادهها را فراهم میسازد.
برنامهریزی تعویض پیشگیرانه بر اساس عمر مفید تخمینی یاتاقان و شرایط کاری، میتواند رویکرد مناسبی برای جلوگیری از خرابی ناگهانی باشد. با مشورت با تولیدکننده یاتاقان و بررسی سابقه عملکرد موتور در شرایط مشابه، میتوان زمان تقریبی تعویض یاتاقان را پیشبینی کرد و قبل از رسیدن به مرحله بحرانی، نسبت به تعویض آن اقدام نمود. این رویکرد اگرچه ممکن است در نگاه اول هزینهبر به نظر برسد، اما در مقایسه با هزینههای خرابی ناگهانی و آسیبهای جانبی، کاملاً اقتصادی است.
جمعبندی
یاتاقانها به عنوان یکی از حیاتیترین اجزای الکتروموتور، نقش تعیینکنندهای در عملکرد، راندمان و عمر مفید موتور ایفا میکنند. شناخت نشانههای خرابی یاتاقان در الکتروموتور و آگاهی از روشهای تشخیص زودهنگام، میتواند از بروز خسارات سنگین و توقفات پرهزینه جلوگیری نماید. صداهای غیرعادی، افزایش دما، ارتعاشات ناخواسته، نشت روانکار و تغییر در جریان مصرفی، مهمترین نشانههایی هستند که باید جدی گرفته شوند. همچنین، پیادهسازی یک برنامه نگهداری پیشگیرانه جامع که شامل بازرسیهای منظم، آنالیز ارتعاش، کنترل دما و تعویض پیشگیرانه باشد، بهترین راهکار برای اطمینان از عملکرد بلندمدت و بدون مشکل یاتاقانها است.
