وقتی صحبت از راهاندازی یک الکتروموتور صنعتی میشود، اولین موضوعی که اهمیت پیدا میکند سربندی موتور سه فاز است. به زبان ساده، سربندی یعنی نحوه اتصال سر سیمپیچهای موتور به منبع تغذیه تا دستگاه بتواند به درستی کار کند. هر موتور سه فاز سه سیمپیچ دارد و از هر سیمپیچ دو سر بیرون میآید؛ یعنی در مجموع شش سر که باید با روشی مشخص به هم متصل شوند. این اتصال معمولاً به دو روش پرکاربرد ستاره یا مثلث انجام میشود که هر کدام کاربرد و ویژگی خاص خود را دارند. اگر این مرحله به درستی انجام نشود، علاوه بر کاهش راندمان، احتمال سوختن موتور نیز وجود دارد.
همراه ما بمانید تا با روشها، نقشهها و نکات ایمنی سربندی آشنا شوید و مطمئن شوید موتور شما بهترین عملکرد را خواهد داشت.
مفهوم سربندی موتور سه فاز
برای اینکه یک موتور سه فاز بهدرستی کار کند باید سیمپیچهای آن به شکل خاصی به هم متصل شوند. هر موتور سه فاز سه سیمپیچ دارد که از هرکدام دو سر بیرون میآید و در مجموع شش سر خروجی ایجاد میشود. این شش سر اگر بهطور صحیح متصل نشوند، الکتروموتور یا روشن نمیشود یا به سرعت آسیب میبیند. به این فرآیند، سربندی موتور سه فاز میگویند. میتوانید آن را شبیه سیمکشی سه چراغ در نظر بگیرید که اگر اتصال اشتباه باشد هیچکدام درست روشن نمیشوند. اهمیت این موضوع بهقدری است که بدون دانستن نقشه سربندی موتور، امکان راه اندازی موتور سه فاز به شکل ایمن وجود ندارد. در ادامه خواهیم دید چرا رعایت این اصول حیاتی است.
اهمیت سربندی صحیح در الکتروموتور
فرض کنید در یک کارگاه صنعتی موتوری به دلیل اتصال نادرست سیمپیچها در همان لحظه شروع کار داغ کرده و متوقف شود. این نمونهای از پیامدهای سربندی اشتباه است. وقتی سربندی مطابق با ولتاژ نامی موتور انجام نشود، جریان غیرعادی وارد سیمپیچها میشود و احتمال سوختگی بالا میرود. از سوی دیگر افزایش جریان راه اندازی موتور میتواند باعث مصرف برق بیشتر و کاهش عمر مفید دستگاه شود.
سربندی درست علاوه بر اینکه راندمان موتور را تضمین میکند، هزینههای تعمیر و توقف تولید را هم کاهش میدهد. برای اینکه از این خطاها جلوگیری شود، بهتر است روشهای صحیح سربندی موتور سه فاز را یاد بگیرید. در ادامه مقاله شما را به خواندن مقاله «تشخیص سوختگی سیم پیچ موتور سه فاز» دعوت میکنیم.
تخته کلمپ موتور سه فاز و نحوه اتصال جمپرها
روی بدنه بیشتر موتورهای سه فاز قطعهای به نام تخته کلمپ قرار دارد که شش ترمینال ورودی و خروجی را در خود جای داده است. این ترمینالها معمولاً با حروف U1، V1، W1 و U2، V2، W2 مشخص میشوند تا تشخیص سیمپیچها سادهتر شود. برای تغییر نوع سربندی باید از جمپرهای فلزی استفاده کرد که اتصال بین این ترمینالها را برقرار میکنند.
در روش ستاره سه ترمینال انتهایی به هم متصل میشوند و در روش مثلث، هر سر یک سیمپیچ به ابتدای سیمپیچ بعدی وصل میشود؛ بنابراین دانستن نحوه اتصال جمپرها در تخته کلمپ موتور سه فاز بسیار مهم است. وقتی این کار درست انجام شود سربندی موتور سه فاز آماده راهاندازی خواهد بود.
پلاکخوانی موتور سه فاز؛ تشخیص ستاره یا مثلث
شاید برایتان پیش آمده باشد که بپرسید: «چطور از روی پلاک بفهمیم موتور باید ستاره باشد یا مثلث؟». روی هر موتور سه فاز یک پلاک فلزی نصب شده که اطلاعات کلیدی مثل ولتاژ، جریان و توان را نشان میدهد. با مطالعه این پلاک میتوان تشخیص داد موتور در چه حالتی باید سیمکشی شود.
برای مثال اگر روی پلاک عبارت 220/380 نوشته شده باشد یعنی در ولتاژ 380 ولت بهتر است موتور به صورت ستاره و در ولتاژ 220 ولت به صورت مثلث متصل شود. این همان چیزی است که به آن پلاک خوانی موتور سه فاز میگویند و نقش مهمی در تشخیص سربندی ستاره یا مثلث از روی پلاک موتور دارد. دانستن این نکات کمک میکند انتخاب سربندی موتور سه فاز درستی داشته باشید.
نقشه سربندی موتور سه فاز
برای درک بهتر اتصالات معمولاً از نقشههای سادهای استفاده میشود که نشان میدهند سر هر سیمپیچ چگونه باید متصل شود. در این نقشهها میتوانید دو روش اصلی ستاره و مثلث را به وضوح مشاهده کنید. در اتصال ستاره، سه سر انتهایی به هم وصل شدهاند و در اتصال مثلث، یک مدار بسته بین سیمپیچها شکل میگیرد. این دیاگرامها، پایه یادگیری آموزش تصویری سربندی موتور سه فاز به صورت ستاره و مثلث هستند و مثل نقشه سیمکشی چند لامپ ساده عمل میکنند.
تفاوت بصری این دو نقشه به شما کمک میکند هنگام کار با موتور، اشتباهی رخ ندهد. با دانستن این اصول میتوانید وارد بخشهای تخصصیتر و بررسی مزایا و معایب هر روش شوید و سربندی موتور سه فاز را در عمل اجرا کنید.
اتصال ستاره (Star Connection)
در روش ستاره سه انتهای سیمپیچ موتور به هم وصل میشوند و سه سر دیگر به برق سهفاز متصل میگردند. این نوع اتصال باعث میشود ولتاژ هر سیمپیچ کمتر از ولتاژ خط باشد و موتور با فشار کمتری شروع به کار کند. اگر بخواهیم ساده بگوییم میتوان آن را شبیه سه لامپ در نظر گرفت که انتهایشان در یک نقطه مشترک جمع شده و روشن میشوند.
این ساختار در اتصال ستاره مثلث نقش اساسی دارد؛ زیرا اولین گام در کاهش جریان راهاندازی محسوب میشود. در ادامه مزایا و معایب این روش را بررسی خواهیم کرد تا بدانیم چه زمانی انتخاب آن بهترین نتیجه را خواهد داد. استفاده درست از سربندی موتور سه فاز در این حالت، عمر موتور را افزایش میدهد.

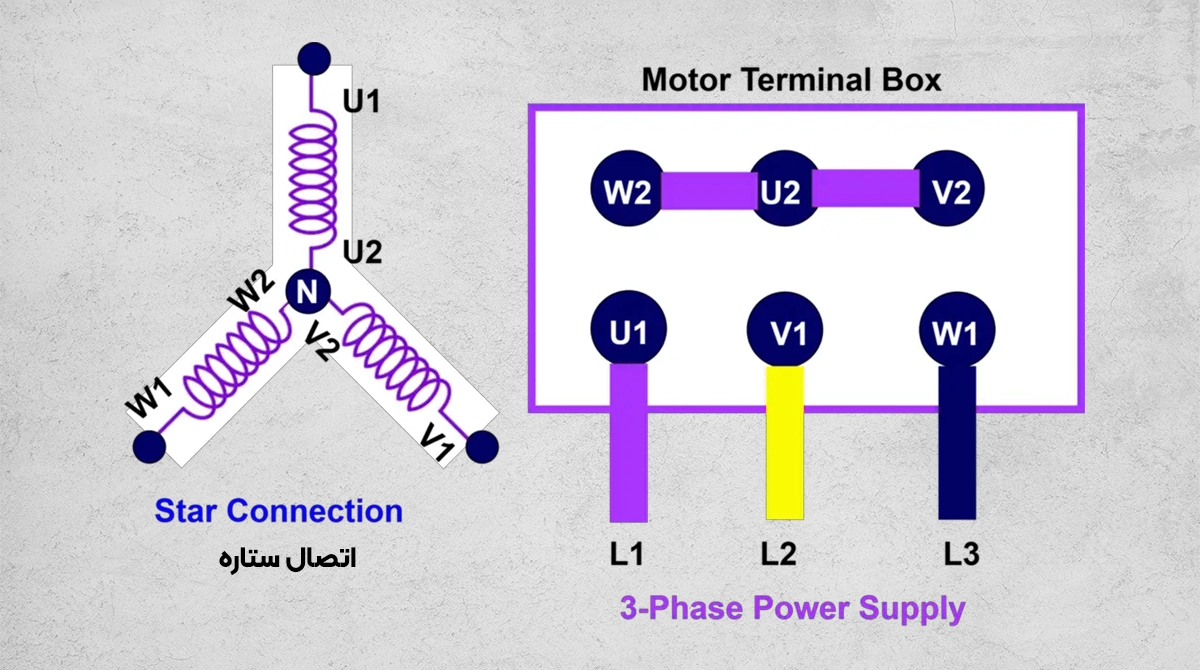

نحوه اتصال سیمها در روش ستاره
برای اجرای سربندی به روش ستاره، سه انتهای سیمپیچهای موتور (U2، V2 و W2) به هم وصل میشوند و نقطهای مشترک تشکیل میدهند. سپس سه سر دیگر (U1، V1 و W1) به برق سهفاز متصل میگردند. این کار باعث میشود ولتاژ وارد شده به هر سیمپیچ حدوداً معادل ولتاژ خط تقسیم بر ریشه سه باشد. میتوانید آن را مثل سه راهآب در نظر بگیرید که در یک نقطه به هم میرسند و از طرف دیگر جریان اصلی واردشان میشود. اجرای درست این روش ایمنی و بازدهی سربندی موتور سه فاز را تضمین میکند.
مزایا و معایب اتصال ستاره
روش اتصال ستاره یکی از پرکاربردترین شیوههای راهاندازی موتور است. در این حالت:
- مزایا:
- کاهش جریان راهاندازی تا حدود یکسوم حالت مثلث
- استارت نرمتر موتور و کاهش ضربهی اولیه
- مناسب برای بارهای سبک یا شرایطی که نیاز به استهلاک کمتر است
- معایب:
- کاهش گشتاور خروجی موتور
- توان کمتر نسبت به روش مثلث
برای مثال در بسیاری از ماشینآلات کشاورزی یا تجهیزات سبک صنعتی، این روش بهترین انتخاب است؛ چون به موتور اجازه میدهد بدون فشار زیاد شروع به کار کند. اما اگر بخواهید یک دستگاه سنگین مثل کمپرسور یا بالابر را روشن کنید، این روش قدرت کافی نخواهد داشت. در نتیجه میتوان گفت برای بارهای سبکتر، ستاره مناسبتر است و همین موضوع مقدمهای برای بررسی روش مثلث خواهد بود. انتخاب درست بین این دو روش به بهینهسازی عملکرد و افزایش عمر سربندی موتور سه فاز کمک میکند.
اتصال مثلث (Delta Connection)
در روش مثلث هر انتهای سیمپیچ به ابتدای سیمپیچ بعدی متصل میشود تا یک حلقهی بسته تشکیل شود. در این حالت، ولتاژ کامل خط روی هر سیمپیچ اعمال میگردد و در نتیجه موتور قدرت و گشتاور بیشتری تولید میکند. اگر این اتصال را روی کاغذ رسم کنید، شکل مثلثی به دست میآید که بههمین نام شناخته میشود.
روش اتصال مثلث در بارهای سنگین کاربرد دارد و در کنار اتصال ستاره مثلث بهعنوان ترکیبی انعطافپذیر مورد استفاده قرار میگیرد. در ادامه با نحوهی اتصال سیمها و همچنین مزایا و معایب این روش آشنا خواهیم شد تا نقش آن در سربندی موتور سه فاز بهتر مشخص شود.

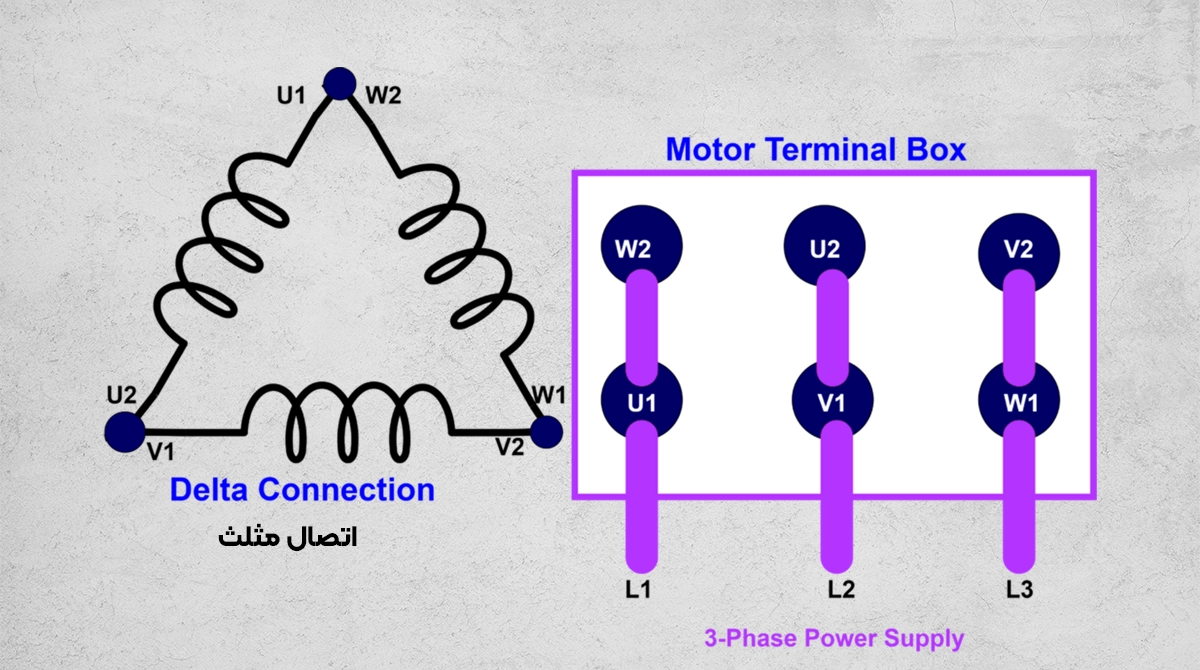

نحوه اتصال سیمها در روش مثلث
برای سربندی به روش مثلث ابتدا سر خروجی هر سیمپیچ را به ابتدای سیمپیچ بعدی وصل میکنند؛ یعنی U1 به W2، V1 به U2 و W1 به V2 متصل میشود. نتیجه تشکیل یک مدار بسته است که شباهت زیادی به شکل هندسی مثلث دارد. در این وضعیت ولتاژ کامل خط روی هر سیمپیچ قرار میگیرد و همین ویژگی باعث افزایش توان موتور میشود.
میتوانید آن را مثل سه قطعهی زنجیر تصور کنید که به هم وصل شدهاند و یک حلقهی محکم ساختهاند. این روش از نظر الکتریکی به موتور فشار بیشتری وارد میکند؛ اما برای کاربردهایی با بارهای سنگین مناسبتر است. به همین دلیل شناخت این حالت در آموزش سربندی موتور سه فاز اهمیت زیادی دارد.
مزایا و معایب اتصال مثلث
روش اتصال مثلث هم مزایای قابل توجهی دارد و هم محدودیتهایی که باید در نظر گرفته شود:
- مزایا:
- توان و گشتاور خروجی بیشتر نسبت به ستاره
- مناسب برای تجهیزات با بارهای سنگین مانند کمپرسور، جرثقیل یا پمپهای بزرگ
- معایب:
- جریان راهاندازی بسیار بالا
- افزایش استهلاک موتور و نیاز بیشتر به تجهیزات حفاظتی
برای مثال در یک کارگاه صنعتی که نیاز به روشنکردن یک جرثقیل یا کمپرسور بزرگ دارد، استفاده از مثلث ضروری است تا موتور قدرت کافی برای شروع کار داشته باشد. اما در مقابل، مصرف برق و فشار مکانیکی روی موتور افزایش مییابد. مقایسه این روش با ستاره نشان میدهد که انتخاب درست، کاملاً به شرایط بار و کاربرد بستگی دارد. در نهایت توجه به این موارد باعث میشود سربندی موتور سه فاز به بهترین شکل انجام شود.
چه زمانی از اتصال ستاره و چه زمانی از مثلث استفاده کنیم؟
فرض کنید قصد دارید یک پمپ کشاورزی را برای آبیاری روشن کنید. در این حالت چون بار سبک است و موتور نیاز به توان بالایی ندارد، بهترین گزینه استفاده از اتصال ستاره است تا موتور نرمتر راهاندازی شود و مصرف انرژی کمتر باشد. اما حالا تصور کنید در یک کارخانه میخواهید یک کمپرسور صنعتی یا جرثقیل را به حرکت درآورید؛ در این شرایط بار بسیار سنگین است و باید از اتصال مثلث استفاده کنید تا موتور گشتاور و توان کافی تولید کند.
به زبان ساده پاسخ به این پرسش درباره سربندی موتور سه فاز که «چه زمانی از اتصال ستاره و چه زمانی از مثلث استفاده کنیم» به دو عامل اصلی بستگی دارد: میزان بار و ولتاژ شبکه.
| شرایط کاری موتور | نوع سربندی پیشنهادی | توضیح کوتاه |
| ولتاژ شبکه بالا + بار سبک | اتصال ستاره | جریان راهاندازی کمتر، استارت نرم، مناسب برای پمپها و فنها |
| ولتاژ شبکه پایین + بار سنگین | اتصال مثلث | گشتاور و توان بیشتر، مناسب برای کمپرسورها، جرثقیلها و دستگاههای صنعتی سنگین |
این جدول تصمیمگیری به شما کمک میکند راحتتر تشخیص دهید کدام روش مناسبتر است. به خاطر داشته باشید که انتخاب درست در سربندی موتور سه فاز علاوه بر اینکه باعث افزایش راندمان میشود از خرابیهای پرهزینه نیز جلوگیری میکند. اگر همچنان برای انتخاب بهترین روش تردید دارید، میتوانید از کارشناسان آتور صنعت مشاوره بگیرید تا با توجه به شرایط کاریتان، بهترین گزینه را معرفی کنند. در آخر، سربندی صحیح کلید بهرهوری و ایمنی در کار با موتورهای سه فاز است.
فرمول جریان و ولتاژ در اتصال ستاره و مثلث
برای درک بهتر تفاوتها نگاهی به محاسبات بیندازیم. در روش ستاره، ولتاژ هر سیمپیچ برابر است با U/√3. بهعنوان مثال اگر ولتاژ خط ۳۸۰ ولت باشد، ولتاژ روی هر سیمپیچ حدود ۲۲۰ ولت خواهد بود. در مقابل، در روش مثلث، هر سیمپیچ ولتاژ کامل خط یعنی ۳۸۰ ولت را دریافت میکند. همین اختلاف باعث میشود موتور در حالت مثلث توان و گشتاور بیشتری تولید کند اما جریان راهاندازی بالاتری نیز داشته باشد.
مثال عددی ساده:
- ستاره: 380 ÷ √3 ≈ 220 ولت روی هر سیمپیچ
- مثلث: 380 ولت کامل روی هر سیمپیچ
تفاوتهای انواع سربندی موتور سه فاز اهمیت زیادی دارند؛ زیرا بر اساس آن میتوان تصمیم گرفت کدام روش برای شرایط کاری مناسبتر است. اگر بار سبک باشد، کاهش ولتاژ در ستاره مانع از فشار زیاد روی موتور میشود. اما برای بارهای سنگین، ولتاژ کامل مثلث ضروری است تا موتور دچار افت توان نشود.
در نتیجه درک درست از فرمول جریان و ولتاژ در اتصال ستاره و مثلث به انتخاب صحیح روش کمک میکند. توجه داشته باشید که این محاسبات پایهای برای استفاده از اینورترها هم هستند. در ادامه بررسی خواهیم کرد چگونه این تجهیزات میتوانند کنترل بهتری بر سربندی موتور سه فاز فراهم کنند.

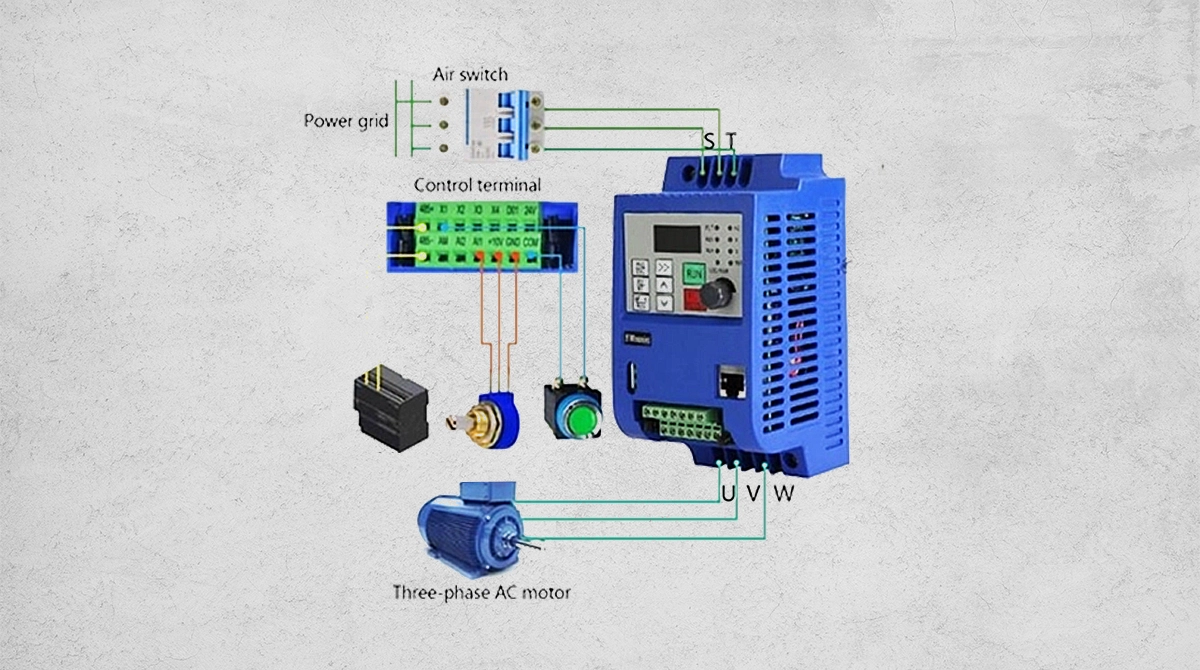

سربندی موتور سه فاز برای راهاندازی با اینورتر
یکی از پیشرفتهترین روشهای کنترل موتور در صنعت، استفاده از اینورتر است. این دستگاه امکان تغییر فرکانس و ولتاژ ورودی را فراهم میکند و در نتیجه میتوان دور موتور را بهصورت دقیق کنترل کرد. هنگام استفاده از این تجهیز، سربندی موتور سه فاز برای راه اندازی با اینورتر باید با دقت انتخاب شود. معمولاً اینورتر بر اساس ولتاژ نامی موتور تنظیم میشود و انعطافپذیری لازم را برای انتخاب بین ستاره یا مثلث ایجاد میکند.
به عنوان مثال در یک کارخانه تولیدی که چندین فن صنعتی توسط اینورتر کنترل میشوند، میتوان موتور را ابتدا در حالت ستاره استارت زد و سپس با فرمان اینورتر به حالت مثلث تغییر داد تا توان کافی تأمین شود. این قابلیت باعث کاهش جریان راهاندازی، افزایش راندمان و جلوگیری از شوکهای الکتریکی میشود؛ بنابراین انتخاب درست سربندی در کنار اینورتر تضمین میکند که موتور هم ایمنتر کار کند و هم عمر بیشتری داشته باشد. اگر در انتخاب روش مناسب دچار تردید هستید، بهتر است از مشاوره تخصصی بهرهمند شوید تا مطمئن شوید سربندی موتور سه فاز شما متناسب با نیاز و شرایط کاری انتخاب شده است.
کاربرد سربندی موتور سه فاز در صنعت
تقریباً در تمام صنایع بزرگ، موتورهای سه فاز نقش کلیدی دارند و نوع سربندی آنها تأثیر مستقیمی بر بهرهوری و دوام تجهیزات دارد. بهعنوان نمونه در پمپهای کشاورزی اغلب از سربندی ستاره استفاده میشود تا مصرف برق کمتر و استارت نرمتری حاصل شود. اما در مقابل، در کمپرسورها یا جرثقیلهای صنعتی معمولاً سربندی مثلث کاربرد دارد؛ زیرا این دستگاهها به گشتاور و توان بالاتر نیاز دارند.
یک خط تولید کارخانه با مشکل خاموشیهای ناگهانی مواجه بود؛ پس از بررسی مشخص شد سربندی اشتباه موتور دلیل اصلی بوده است. اصلاح آن باعث کاهش توقفات و افزایش بازده شد. این مثال نشان میدهد که انتخاب صحیح سربندی تنها یک مسئله فنی نیست و روی هزینههای کلان تولید نیز اثر میگذارد. در این مسیر، برند آتور صنعت با ارائه محصولات متنوعی مثل الکتروموتور و پمپ سه فاز همراه شماست تا با انتخاب درست، بهرهوری خطوط تولیدتان افزایش یابد.
در نهایت توجه داشته باشید که سربندی موتور سه فاز صحیح، کلید بهینهسازی در راهاندازی موتور سه فاز است و میتواند تفاوت بزرگی در عملکرد نهایی ایجاد کند. برای انتخاب دقیقتر، پیشنهاد میکنیم همین حالا روی بخش معرفی الکتروموتور کلیک کنید و اطلاعات کاملتری به دست آورید.
چکلیست ایمنی و عملیاتی قبل از سربندی
قبل از هرگونه اتصال سیمپیچها رعایت نکات ایمنی ضروری است. این چکلیست عملیاتی میتواند راهنمای شما باشد:
- قطع کامل برق و اطمینان از نبود ولتاژ در پایانهها
- بررسی پلاک موتور برای تعیین ولتاژ و نوع سربندی مناسب
- استفاده از ابزار عایقدار و تجهیزات حفاظتی
- بررسی سلامت ترمینالها و جمپرها
- رعایت کامل دستورالعمل سازنده موتور
رعایت این مراحل باعث میشود خطرات احتمالی مثل برقگرفتگی یا سوختن سیمپیچها به حداقل برسد. توجه داشته باشید که ایمنی در سربندی موتور سه فاز یک الزام جدی است و بیتوجهی به آن میتواند خسارتهای مالی و جانی به همراه داشته باشد.
جمع بندی
آشنایی با روشهای مختلف سربندی، کلید بهرهبرداری صحیح از موتورهای سه فاز است. اگر بخواهیم خلاصه کنیم:
- ستاره برای ولتاژهای بالا و بار سبک مناسب است.
- مثلث برای ولتاژ پایین و بار سنگین انتخاب میشود.
- استفاده از اینورتر انعطافپذیری بیشتری فراهم میکند.
این نکات به شما کمک میکنند تصمیم بهتری بگیرید؛ اما همیشه شرایط هر پروژه متفاوت است. به همین دلیل مشاوره تخصصی میتواند مسیر انتخاب را سادهتر کند.
در آتور صنعت کارشناسان ما آمادهاند تا با بررسی شرایط کاری شما، بهترین پیشنهاد را ارائه دهند. کافی است فرم پایین همین صفحه را تکمیل کنید یا در ساعات کاری (۸ تا ۱۷) با ما تماس بگیرید تا در کوتاهترین زمان ممکن، راهنمایی رایگان دریافت کنید. با همراهی آتور صنعت، سربندی موتور سه فاز شما به بهترین شکل و با بالاترین سطح ایمنی انجام خواهد شد.
سوالات متداول روش های سر بندی موتور سه فاز
- سربندی موتور سه فاز چیست و چرا اهمیت دارد؟
به نحوه اتصال شش سر خروجی سیمپیچها سربندی موتور سه فاز گفته میشود. انتخاب صحیح آن باعث میشود موتور با راندمان بالا، ایمن و متناسب با نوع بار کار کند. - چه زمانی از روش ستاره و چه زمانی از مثلث استفاده میشود؟
اگر ولتاژ شبکه بالا و بار سبک باشد، ستاره بهترین گزینه است. در مقابل، برای بارهای سنگین و ولتاژ پایین، مثلث مناسبتر است. این موضوع اساس تصمیمگیری در سربندی موتور سه فاز است. - چگونه از روی پلاک موتور نوع سربندی را تشخیص دهیم؟
روی پلاک موتور مقادیر ولتاژ و جریان درج شده است. برای مثال، علامت 220/380 نشان میدهد که موتور در ولتاژ ۳۸۰ ولت باید ستاره و در ۲۲۰ ولت باید مثلث سربندی شود. - آیا استفاده از اینورتر روی سربندی موتور سه فاز تاثیر دارد؟
بله. اینورتر انعطافپذیری بیشتری ایجاد میکند و امکان انتخاب بین ستاره یا مثلث را بر اساس تنظیمات و نیاز بار فراهم میکند. این موضوع کمک میکند موتور نرمتر راهاندازی شود و استهلاک کمتری داشته باشد.
