پمپ توربینی چیست؟ راهنمای جامع و کامل
در دنیای امروزی صنعت و فناوری، نیاز به سیستمهای انتقال مایعات با راندمان بالا و عملکرد مطمئن بیش از پیش احساس میشود. از صنایع نفت و گاز گرفته تا کشاورزی، از تأمین آب شهری تا فرآوری مواد شیمیایی، همه و همه به سیستمهایی نیاز دارند که بتوانند حجم بالایی از سیال را در فشار مناسب و با صرف انرژی بهینه منتقل کنند. در این میان، پمپهای صنعتی نقش کلیدی و حیاتی ایفا میکنند و انتخاب نوع مناسب پمپ میتواند تأثیر مستقیمی بر بهرهوری کلی سیستم داشته باشد. پمپ توربینی یکی از انواع پمپهای پرکاربرد در صنایع مختلف است که با طراحی منحصربهفرد و عملکرد قدرتمند خود، توانسته است جایگاه ویژهای در میان مهندسان و متخصصان صنعتی به دست آورد. اگر شما نیز در پروژههای صنعتی خود با چالش انتقال مایعات با حجم بالا و فشار مناسب مواجه هستید، احتمالاً نام پمپ توربینی به گوشتان خورده است. این نوع پمپ با قابلیتهای منحصربهفرد خود، راهحلی ایدهآل برای بسیاری از نیازهای صنعتی محسوب میشود. با ما همراه باشید تا به بررسی این پمپ ها بپردازیم.
معرفی پمپ توربینی

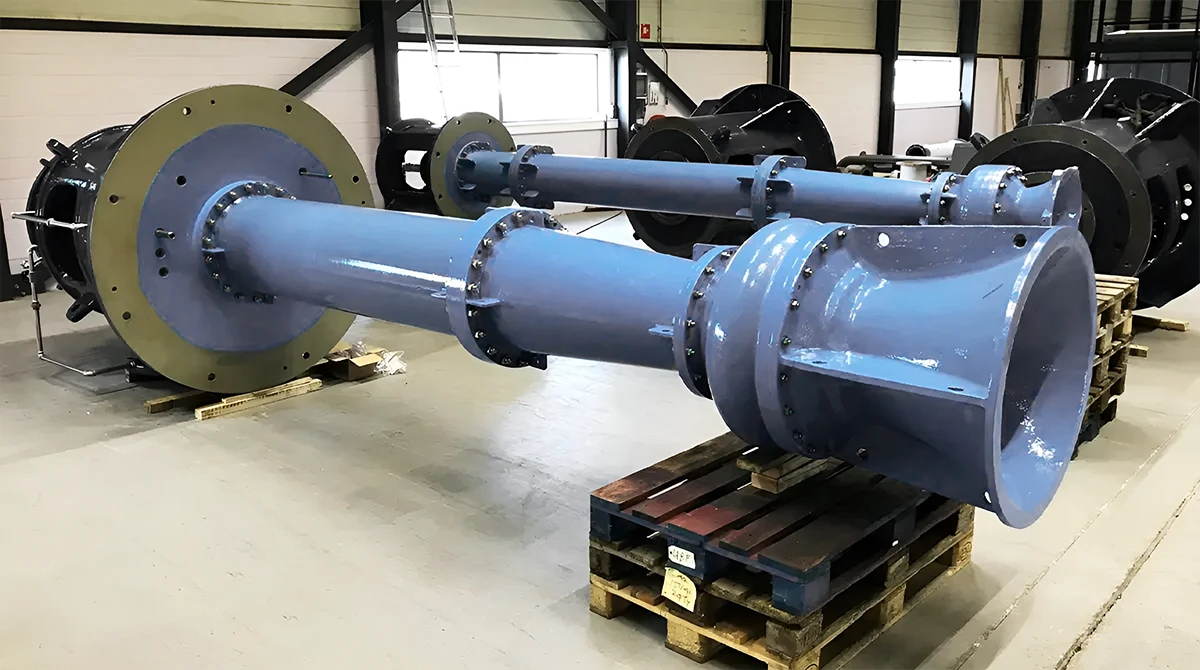

پمپ توربینی که در زبان انگلیسی با نام Turbine Pump شناخته میشود، نوعی پمپ گریز از مرکز است که انرژی مکانیکی را به انرژی هیدرولیکی تبدیل میکند. این پمپها از یک یا چند ردیف پرههای چرخشی که به یک محور متصل هستند تشکیل شدهاند. این پرهها که به آنها «توربین» یا «چرخ» گفته میشود، هنگام چرخش، سیال را از مرکز به سمت بیرون پرتاب میکنند و به این ترتیب انرژی جنبشی به سیال منتقل میشود. این انرژی جنبشی سپس در بخشهای بعدی پمپ به انرژی فشاری تبدیل میشود. پمپهای توربینی در اندازهها و ظرفیتهای مختلفی تولید میشوند و میتوانند از چند لیتر در دقیقه تا چند هزار متر مکعب در ساعت را پمپاژ کنند. همچنین این پمپها توانایی ایجاد فشار از چند بار تا چند صد بار را دارند که این موضوع باعث شده است در صنایع مختلف کاربرد گستردهای داشته باشند.
تاریخچه پمپهای گریز از مرکز به قرن هفدهم میلادی بازمیگردد. در آن زمان، دانشمندان و مخترعان اروپایی برای اولین بار ایده استفاده از نیروی گریز از مرکز برای انتقال مایعات را مطرح کردند. با گذشت زمان و پیشرفت علم مکانیک سیالات، طراحی و ساخت پمپهای گریز از مرکز بهبود یافت و انواع مختلفی از جمله پمپهای توربینی به وجود آمدند. در طول قرن نوزدهم و بیستم، با توسعه صنایع نفت، معدن، کشاورزی و تولیدی، نیاز به پمپهایی با ظرفیت بالاتر و راندمان بیشتر احساس شد. این موضوع باعث شد که مهندسان به فکر توسعه و بهینهسازی پمپهای توربینی بیفتند. امروزه پمپهای توربینی مدرن با استفاده از فناوریهای پیشرفته مانند شبیهسازی CFD (دینامیک سیالات محاسباتی)، مواد کامپوزیتی و سیستمهای کنترل هوشمند، عملکرد بسیار بهتری نسبت به نمونههای اولیه دارند.
پمپهای توربینی بر اساس معیارهای مختلفی دستهبندی میشوند که درک این دستهبندیها برای انتخاب صحیح پمپ ضروری است. بر اساس تعداد مراحل، پمپها به دو نوع تکمرحلهای و چندمرحلهای تقسیم میشوند. پمپهای تکمرحلهای دارای یک چرخ توربینی هستند و معمولاً برای مصارف با فشار پایین تا متوسط استفاده میشوند. این نوع پمپها ساختار سادهتری دارند و هزینه نگهداری آنها کمتر است. پمپهای چندمرحلهای دارای چند چرخ توربینی هستند که به صورت سری روی یک محور قرار گرفتهاند. هر مرحله فشار سیال را افزایش میدهد و به این ترتیب این پمپها میتوانند فشارهای بسیار بالایی ایجاد کنند. این نوع پمپها در صنایع نفت و گاز، پتروشیمی و تأمین آب فشار بالا کاربرد گستردهای دارند. بر اساس نحوه نصب نیز پمپها به دو نوع افقی و عمودی تقسیم میشوند. در نوع افقی، محور پمپ به صورت افقی نصب میشود که برای نصب روی سطح و در فضاهای باز مناسب است و دسترسی به آنها برای تعمیرات آسانتر است. در نوع عمودی، محور پمپ به صورت عمودی نصب میشود که برای نصب در چاهها، مخازن و فضاهای محدود مناسب است و فضای کمتری اشغال میکند.
ویژگیهای پمپ توربینی
پمپهای توربینی دارای مجموعهای از ویژگیهای منحصربهفرد هستند که آنها را از سایر انواع پمپها متمایز میکند. درک این ویژگیها به شما کمک میکند تا در هنگام انتخاب پمپ برای پروژه خود، تصمیم بهتری بگیرید. یکی از مهمترین ویژگیهای پمپ توربینی، راندمان بالای آن است. پمپهای توربینی مدرن میتوانند راندمانی بین ۷۰ تا ۹۰ درصد داشته باشند که این موضوع باعث کاهش مصرف انرژی و هزینههای عملیاتی میشود. البته راندمان واقعی پمپ به عوامل مختلفی مانند اندازه پمپ، سرعت چرخش، نوع سیال و شرایط عملیاتی بستگی دارد. انتخاب پمپ با راندمان بالا نه تنها به کاهش هزینههای انرژی کمک میکند، بلکه باعث کاهش اثرات زیستمحیطی نیز میشود.
پمپهای توربینی توانایی پمپاژ حجم بسیار بالایی از سیال را دارند. این پمپها میتوانند از چند صد لیتر در دقیقه تا چند هزار متر مکعب در ساعت را پمپاژ کنند. این ظرفیت بالا باعث شده است که پمپهای توربینی گزینه ایدهآلی برای صنایعی مانند تأمین آب شهری، آبیاری کشاورزی در مقیاس بزرگ، صنایع نفت و گاز و نیروگاهها باشند. با استفاده از پمپهای توربینی چندمرحلهای، میتوان فشارهای بسیار بالایی ایجاد کرد. این پمپها میتوانند فشاری تا چند صد بار را تولید کنند که این موضوع برای کاربردهایی مانند انتقال نفت در خطوط لوله فشار بالا، تغذیه دیگهای بخار و فرآیندهای صنعتی که به فشار بالا نیاز دارند، ضروری است.
پمپهای توربینی در مقایسه با سایر پمپهای صنعتی با ظرفیت مشابه، طراحی فشردهتری دارند. این ویژگی باعث میشود که فضای کمتری را اشغال کنند و نصب آنها در فضاهای محدود آسانتر باشد. البته اندازه پمپ به عوامل مختلفی مانند ظرفیت، فشار و نوع کاربرد بستگی دارد. پمپهای توربینی برای کارکرد مداوم و طولانیمدت طراحی شدهاند. این پمپها میتوانند بدون نیاز به استراحت یا خنککننده اضافی، ساعتها و حتی روزها به صورت پیوسته کار کنند. این ویژگی آنها را برای کاربردهای صنعتی که نیاز به عملیات پیوسته دارند، ایدهآل میسازد. پمپهای توربینی میتوانند از مواد مختلفی ساخته شوند که این موضوع امکان استفاده از آنها را برای پمپاژ انواع سیالها فراهم میکند. برای مثال، پمپهایی که برای پمپاژ آب ساده استفاده میشوند معمولاً از چدن یا فولاد ساخته میشوند، در حالی که پمپهایی که برای پمپاژ مواد شیمیایی خورنده استفاده میشوند، از مواد مقاوم در برابر خوردگی مانند استنلس استیل، تیتانیوم یا آلیاژهای خاص ساخته میشوند. پمپهای توربینی در مقایسه با برخی دیگر از انواع پمپها، صدای کمتری تولید میکنند. البته سطح صدا به عوامل مختلفی مانند سرعت چرخش، طراحی پمپ و نحوه نصب بستگی دارد. استفاده از صداگیرها و نصب صحیح پمپ میتواند سطح صدا را به حداقل برساند.
نحوه کارکرد پمپ توربینی
درک نحوه کارکرد پمپ توربینی برای استفاده بهینه از این تجهیزات و عیبیابی آنها ضروری است. پمپ توربینی بر اساس اصل انتقال انرژی از یک چرخشدهنده (توربین) به سیال کار میکند. این اصل مشابه چرخش پنکه است، با این تفاوت که در پمپ، به جای هوا، مایع را جابجا میکنیم. وقتی پرههای توربین با سرعت بالا میچرخند، سیال را از مرکز پمپ (که به آن «چشم» پمپ گفته میشود) به سمت بیرون پرتاب میکنند. این کار انرژی جنبشی به سیال منتقل میکند.

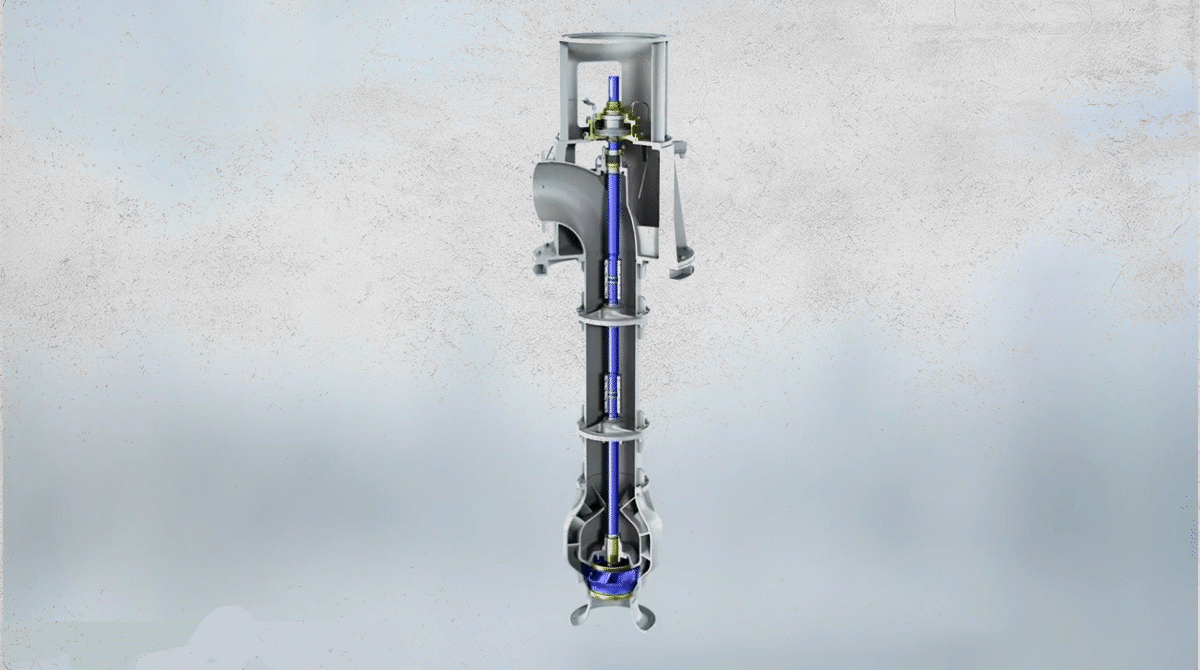

برای درک بهتر نحوه کارکرد، ابتدا باید با اجزای اصلی پمپ توربینی آشنا شویم.
- پروانه یا چرخ پمپ، قلب پمپ توربینی است. این قطعه شامل پرههای منحنی است که روی یک دیسک نصب شدهاند. پروانه به محور پمپ متصل است و توسط موتور به چرخش درمیآید. شکل و تعداد پرههای پروانه بر عملکرد پمپ تأثیر زیادی دارد.
- محور پمپ، پروانه را به موتور متصل میکند و نیروی چرخشی را از موتور به پروانه منتقل میکند. محور باید به اندازه کافی قوی باشد تا بتواند نیروی مورد نیاز را بدون خم شدن یا لرزش منتقل کند.
- محفظه پمپ، پروانه را در بر میگیرد و مسیر جریان سیال را هدایت میکند. شکل محفظه پمپ بر راندمان و عملکرد پمپ تأثیر زیادی دارد. محفظههای پمپ معمولاً به شکل حلزونی یا دایرهای طراحی میشوند.
- در پمپهای چندمرحلهای، بین هر مرحله از پروانهها، قطعهای به نام دیفیوزر قرار دارد. این قطعه به تبدیل انرژی جنبشی به انرژی فشاری کمک میکند و جریان سیال را به سمت مرحله بعد هدایت میکند
- یاتاقانها محور پمپ را در جای خود نگه میدارند و امکان چرخش روان آن را فراهم میکنند. یاتاقانها باید به گونهای طراحی شوند که بتوانند بارهای محوری و شعاعی را تحمل کنند.
- آببندها برای جلوگیری از نشتی سیال از محل اتصال محور به محفظه پمپ استفاده میشوند. انواع مختلفی از آببندها مانند مکانیکال سیل، کاسهنمد و آببندهای گرافیتی وجود دارند.
فرآیند کارکرد پمپ توربینی را میتوان به چند مرحله تقسیم کرد. در مرحله مکش، سیال از لوله مکش وارد پمپ میشود و به سمت مرکز پروانه هدایت میشود. در این مرحله، سیال به دلیل چرخش پروانه، شتاب میگیرد و به سمت بیرون پرتاب میشود. در مرحله انتقال انرژی، پروانه با چرخش خود، انرژی مکانیکی را به سیال منتقل میکند. سیال با سرعت بالا از بین پرههای پروانه عبور میکند و انرژی جنبشی به دست میآورد. در مرحله تبدیل انرژی، سیال با سرعت بالا از پروانه خارج میشود و وارد محفظه پمپ میشود. در اینجا، سرعت سیال کاهش مییابد و انرژی جنبشی به انرژی فشاری تبدیل میشود. این تبدیل انرژی باعث افزایش فشار سیال میشود. در مرحله تخلیه، سیال با فشار بالا از طریق لوله تخلیه از پمپ خارج میشود و به سمت مقصد مورد نظر هدایت میشود.
هر پمپ توربینی دارای منحنی مشخصهای است که رابطه بین دبی، هد، توان و راندمان را نشان میدهد. این منحنیها توسط سازندگان پمپ ارائه میشوند و برای انتخاب صحیح پمپ و همچنین تنظیم نقطه کاری آن ضروری هستند. منحنی ارتفاع-دبی نشان میدهد که با افزایش دبی، ارتفاع پمپ کاهش مییابد. این منحنی معمولاً به شکل نزولی است. منحنی توان-دبی نشان میدهد که توان مورد نیاز پمپ با افزایش دبی افزایش مییابد. منحنی راندمان-دبی نیز نشان میدهد که پمپ در یک نقطه خاص (نقطه بهینه) بیشترین راندمان را دارد و در نقاط دیگر راندمان کمتری دارد. نقطه کاری پمپ، نقطهای است که منحنی مشخصه پمپ با منحنی سیستم لولهکشی تلاقی میکند. این نقطه نشاندهنده دبی و فشار واقعی پمپ در شرایط عملیاتی است. انتخاب نقطه کاری مناسب برای اطمینان از عملکرد بهینه پمپ و جلوگیری از آسیبدیدگی آن ضروری است.
کاربردهای پمپ توربینی
پمپهای توربینی به دلیل ویژگیهای منحصربهفرد خود، در صنایع مختلف کاربرد گستردهای دارند. یکی از مهمترین کاربردهای پمپ توربینی، در صنعت آب و فاضلاب است.
- پمپهای توربینی برای انتقال آب از منابع تأمین مانند رودخانهها، دریاچهها و چاهها به تصفیهخانهها و سپس به شبکه توزیع آب شهری استفاده میشوند. این پمپها باید بتوانند حجم بالایی از آب را در فشار مناسب پمپاژ کنند.در تصفیهخانههای فاضلاب، پمپهای توربینی برای انتقال فاضلاب بین مراحل مختلف تصفیه و همچنین تخلیه پساب تصفیهشده استفاده میشوند. پمپهای توربینی در ایستگاههای پمپاژ آب برای افزایش فشار آب در شبکههای توزیع استفاده میشوند. این ایستگاهها به ویژه در مناطق کوهستانی که نیاز به پمپاژ آب به ارتفاعات بالا وجود دارد، اهمیت زیادی دارند.
- کشاورزی یکی از بخشهایی است که به طور گسترده از پمپهای توربینی استفاده میکند. پمپهای توربینی برای پمپاژ آب از منابع آبی مانند رودخانهها، چاهها و مخازن به مزارع و باغها استفاده میشوند. این پمپها باید بتوانند حجم بالایی از آب را در فشار مناسب برای سیستمهای آبیاری قطرهای، بارانی و غرقابی تأمین کنند. در سیستمهای آبیاری تحت فشار مانند آبیاری قطرهای و بارانی، پمپهای توربینی برای ایجاد فشار لازم استفاده میشوند. در دامداریها نیز برای تأمین آب آشامیدنی دامها و همچنین شستشوی محل نگهداری دامها از پمپهای توربینی استفاده میشود.
- صنعت نفت و گاز یکی از بزرگترین مصرفکنندگان پمپهای توربینی است. پمپهای توربینی برای استخراج نفت از چاهها استفاده میشوند. این پمپها باید بتوانند نفت خام را از اعماق زمین به سطح منتقل کنند و در برابر شرایط سخت مانند فشار بالا، دمای بالا و خوردگی مقاوم باشند. در خطوط لوله انتقال نفت، پمپهای توربینی برای افزایش فشار و انتقال نفت به فاصلههای طولانی استفاده میشوند. در پالایشگاهها، پمپهای توربینی برای انتقال نفت خام و فرآوردههای نفتی بین واحدهای مختلف استفاده میشوند. برای انتقال گاز طبیعی و همچنین مایعسازی گاز نیز پمپهای توربینی کاربرد دارند.
- در صنعت پتروشیمی، پمپهای توربینی برای انتقال مواد شیمیایی مختلف استفاده میشوند. این پمپها باید از مواد مقاوم در برابر خوردگی ساخته شوند و بتوانند مواد شیمیایی خورنده، سمی و قابل اشتعال را با ایمنی کامل پمپاژ کنند.
- نیروگاهها نیز از پمپهای توربینی برای موارد مختلفی استفاده میکنند. در نیروگاههای حرارتی، برای تغذیه دیگهای بخار و چگالش بخار خروجی از توربینها، از پمپهای توربینی استفاده میشود. این پمپها باید بتوانند آب را در فشار و دمای بالا پمپاژ کنند. در نیروگاههای هستهای، پمپهای توربینی برای سیستمهای خنککننده و انتقال آب سنگین استفاده میشوند. در نیروگاههای آبی، پمپهای توربینی برای پمپاژ آب به مخازن بالادست در نیروگاههای تلمبهای-ذخیرهای استفاده میشوند.
- در کشتیها و سکوهای دریایی، پمپهای توربینی کاربردهای متنوعی دارند. برای تأمین آب آشامیدنی و آب صنعتی، برای تأمین آب مورد نیاز سیستمهای اطفاء حریق و برای تنظیم تعادل کشتی از پمپهای توربینی استفاده میشود.
- در معادن، پمپهای توربینی برای پمپاژ آب از معادن زیرزمینی، انتقال مواد معدنی و سیستمهای خنککننده استفاده میشوند. این پمپها باید بتوانند در شرایط سخت مانند گرد و غبار، لرزش و دماهای بالا کار کنند.
- در صنایع غذایی و دارویی، پمپهای توربینی برای انتقال مایعات غذایی، دارویی و بهداشتی استفاده میشوند. این پمپها باید از موادی ساخته شوند که با مواد غذایی و دارویی سازگار باشند و به آنها آلودگی ندهند.
- در صنعت ساختمان نیز پمپهای توربینی برای تأمین آب ساختمان های بزرگ، سیستمهای آتشنشانی و سیستمهای سرمایش و گرمایش استفاده میشوند.
مزایای پمپ توربینی
پمپهای توربینی در مقایسه با سایر انواع پمپها، دارای مزایای متعددی هستند که باعث شده است در صنایع مختلف کاربرد گستردهای داشته باشند.
یکی از مهمترین مزایای پمپ توربینی، راندمان بالای آن است. این پمپها میتوانند انرژی مکانیکی را با راندمان بالایی به انرژی هیدرولیکی تبدیل کنند. راندمان بالا به معنای مصرف کمتر انرژی برای پمپاژ حجم مشخصی از سیال است. این موضوع باعث کاهش هزینههای عملیاتی و همچنین کاهش اثرات زیستمحیطی میشود. در طول زمان، صرفهجویی در هزینههای انرژی میتواند مبلغ قابل توجهی را ذخیره کند.پمپهای توربینی توانایی پمپاژ حجم بالایی از سیال در فشارهای مختلف را دارند. این ویژگی آنها را برای کاربردهای صنعتی که به حجم و فشار بالا نیاز دارند، ایدهآل میسازد. با استفاده از پمپهای چندمرحلهای، میتوان فشارهای بسیار بالایی تا چند صد بار ایجاد کرد.
پمپهای توربینی دارای طراحی نسبتاً سادهای هستند که این موضوع باعث میشود ساخت، نصب و نگهداری آنها آسانتر باشد. قطعات اصلی پمپ شامل پروانه، محور، محفظه و یاتاقانها به راحتی قابل دسترسی هستند و تعویض آنها پیچیده نیست. همچنین طراحی مستحکم این پمپها باعث میشود که بتوانند در شرایط سخت صنعتی کار کنند. با نگهداری مناسب، پمپهای توربینی میتوانند سالها بدون مشکل کار کنند. طول عمر این پمپها به عوامل مختلفی مانند کیفیت ساخت، شرایط عملیاتی و نگهداری بستگی دارد. استفاده از مواد با کیفیت و طراحی مناسب میتواند طول عمر پمپ را افزایش دهد.
پمپهای توربینی در اندازهها و ظرفیتهای مختلفی تولید میشوند. از پمپهای کوچک برای مصارف خانگی و کشاورزی تا پمپهای غولپیکر برای صنایع نفت و گاز، همه و همه در دسترس هستند. این تنوع باعث میشود که بتوان پمپ مناسب را برای هر نوع کاربردی انتخاب کرد. پمپهای توربینی برای کارکرد مداوم و طولانیمدت طراحی شدهاند. این پمپها میتوانند بدون نیاز به استراحت یا خنککننده اضافی، به صورت پیوسته کار کنند. این ویژگی برای صنایعی که نیاز به عملیات پیوسته دارند مانند صنایع نفت و گاز، نیروگاهها و تأمین آب شهری بسیار مهم است. به دلیل طراحی ساده و در دسترس بودن قطعات یدکی، هزینه نگهداری پمپهای توربینی نسبت به برخی دیگر از انواع پمپها کمتر است. البته این موضوع به کیفیت پمپ، شرایط عملیاتی و برنامه نگهداری پیشگیرانه بستگی دارد. پمپهای توربینی میتوانند از مواد مختلفی ساخته شوند که این موضوع امکان استفاده از آنها را برای پمپاژ انواع سیالها از جمله آب، نفت، مواد شیمیایی و مواد غذایی فراهم میکند. پمپهای توربینی به ویژه نوع افقی آن، نسبتاً آسان نصب میشوند. این پمپها معمولاً روی یک شاسی قرار میگیرند و به لولههای مکش و تخلیه متصل میشوند. البته برای نصب صحیح و ایمن، رعایت استانداردها و دستورالعملهای سازنده ضروری است.
معایب پمپ توربینی
در کنار مزایای فراوان، پمپهای توربینی دارای برخی معایب و محدودیتها هستند که در هنگام انتخاب پمپ باید مورد توجه قرار گیرند. آگاهی از این معایب به شما کمک میکند تا تصمیم بهتری بگیرید و پمپ مناسب را برای کاربرد خود انتخاب کنید. پمپهای توربینی در نقطه کاری مشخصی بهترین عملکرد را دارند. اگر نقطه کاری از محدوده بهینه فاصله زیادی داشته باشد، راندمان پمپ کاهش مییابد و ممکن است مشکلاتی مانند کاویتاسیون، گرم شدن بیش از حد و لرزش ایجاد شود. بنابراین، انتخاب صحیح پمپ و تنظیم دقیق نقطه کاری بسیار مهم است.
کاویتاسیون یکی از مشکلات رایج در پمپهای توربینی است. این پدیده زمانی رخ میدهد که فشار سیال در ورودی پمپ به حدی کاهش یابد که حبابهای بخار در سیال تشکیل شوند. این حبابها هنگامی که به مناطق با فشار بالاتر میرسند، منفجر میشوند و باعث آسیب به پروانه و محفظه پمپ میشوند. کاویتاسیون میتواند صدای بلند، لرزش و کاهش راندمان پمپ را به همراه داشته باشد. برای جلوگیری از کاویتاسیون، باید اطمینان حاصل شود که فشار مکش کافی وجود دارد و NPSH موجود از NPSH مورد نیاز پمپ بیشتر است.
پمپهای توربینی برای پمپاژ سیالات با ویسکوزیته بالا مناسب نیستند. وقتی ویسکوزیته سیال افزایش مییابد، افت فشار در لولهها و پمپ افزایش مییابد و راندمان پمپ کاهش مییابد. برای سیالات ویسکوز، معمولاً از پمپهای جابجایی مثبت استفاده میشود. پمپهای توربینی برای پمپاژ سیالات حاوی ذرات معلق جامد نیز مناسب نیستند. ذرات جامد میتوانند باعث سایش پروانه، محفظه و آببندها شوند و عمر پمپ را کاهش دهند. برای این نوع کاربردها، معمولاً از پمپهای کفکش یا پمپهای خاص استفاده میشود.
هزینه اولیه پمپهای توربینی با ظرفیت بالا میتواند نسبتاً زیاد باشد. البته این هزینه با توجه به طول عمر بالا و هزینههای عملیاتی پایین، در بلندمدت توجیهپذیر است. پمپهای توربینی برای راهاندازی به یک منبع انرژی خارجی نیاز دارند. این موضوع در مناطقی که دسترسی به برق یا سوخت وجود ندارد، میتواند محدودیت ایجاد کند. همچنین وابستگی به منبع انرژی به این معناست که در صورت قطع برق، پمپ از کار میافتد. پمپهای توربینی در صورت کارکرد در شرایط نامناسب، میتوانند دچار مشکلاتی مانند گرم شدن بیش از حد، لرزش و نشتی شوند. بنابراین، نظارت مداوم بر عملکرد پمپ و رعایت دستورالعملهای سازنده ضروری است.
نصب پمپ توربینی
نصب صحیح پمپ توربینی یکی از عوامل کلیدی در عملکرد بهینه و طول عمر این تجهیزات صنعتی است. نصب نادرست میتواند منجر به مشکلات متعددی مانند کاهش راندمان، افزایش لرزش، نشتی سیال و حتی آسیب جدی به پمپ شود. بنابراین، رعایت نکات فنی و استانداردهای مربوطه در هنگام نصب ضروری است و نباید از این مرحله مهم غفلت کرد.
اولین قدم در نصب پمپ توربینی، انتخاب محل مناسب است. محل نصب باید صاف و کاملاً محکم باشد تا از لرزش پمپ در حین کار جلوگیری شود. همچنین باید فضای کافی برای دسترسی به پمپ جهت انجام تعمیرات و نگهداری دورهای وجود داشته باشد. محل نصب باید از عوامل محیطی مضر مانند رطوبت بالا، گرد و غبار، دماهای بسیار بالا یا پایین و همچنین تابش مستقیم آفتاب محافظت شود. علاوه بر این، باید اطمینان حاصل شود که محل نصب از نظر دسترسی به منبع تغذیه برق و سوخت مناسب است و فاصله تا منبع سیال مورد پمپاژ منطقی میباشد.
قبل از نصب پمپ، باید لولهکشی ورودی و خروجی به درستی آماده شود. لوله مکش باید به اندازه کافی بزرگ انتخاب شود تا افت فشار کمتری داشته باشد و سیال به راحتی به پمپ برسد. همچنین لوله مکش باید کوتاهترین مسیر ممکن را داشته باشد و از تعداد زانوها و اتصالات غیرضروری پرهیز شود، چرا که هرچه مسیر مستقیمتر باشد، راندمان مکش بهتر خواهد بود. برای جلوگیری از ورود هوا به پمپ، لوله مکش باید همیشه پر از سیال باشد و هیچگونه نشتی در اتصالات وجود نداشته باشد. استفاده از شیر یکطرفه در خط مکش میتواند از برگشت سیال هنگام خاموش شدن پمپ جلوگیری کند. لوله خروجی نیز باید به اندازه کافی بزرگ باشد و به درستی به سیستم لولهکشی اصلی متصل شود.
پس از آمادهسازی لولهها، نوبت به نصب خود پمپ میرسد. پمپ باید روی یک شاسی محکم و صاف قرار گیرد و با استفاده از پیچهای مناسب به آن ثابت شود. تراز بودن پمپ بسیار مهم است و باید با استفاده از ابزارهای دقیق تراز، اطمینان حاصل شود که پمپ کاملاً تراز است. هرگونه ناهمترازی میتواند باعث لرزش، سایش زودرس یاتاقانها و آسیب به محور شود. اتصال پمپ به موتور نیز باید با دقت انجام شود. در صورت استفاده از کوپلینگ، باید کوپلینگ به درستی تراز شده و فاصله مناسب بین دو نیمه کوپلینگ رعایت شود. در صورت استفاده از تسمه، تنظیم صحیح کشش تسمه ضروری است.
پس از نصب مکانیکی، باید اتصالات برقی و کنترلی را نیز برقرار کرد. سیمکشی برق باید توسط برقکار مجاز و طبق استانداردهای مربوطه انجام شود. سیستم کنترل پمپ شامل کلیدهای روشن و خاموش، کنترل دور موتور در صورت وجود، و سیستمهای حفاظتی مانند حرارتی و جریانی باید به درستی نصب و تنظیم شوند. همچنین باید سیستم ارتینگ مناسب برای جلوگیری از برقگرفتگی و حفاظت تجهیزات نصب شود.
قبل از راهاندازی نهایی، باید چندین مرحله بررسی و آمادهسازی انجام شود. ابتدا باید پمپ را از نظر مکانیکی بررسی کرد و مطمئن شد که تمام پیچها محکم هستند و هیچگونه جسم خارجی در داخل پمپ وجود ندارد. سپس باید روغنکاری یاتاقانها را بررسی کرد و در صورت نیاز روغن یا گریس مناسب را اضافه کرد. باید آببندها را بررسی کرد و از سالم بودن آنها اطمینان حاصل کرد. در مرحله بعد، باید پمپ را از سیال مورد نظر پر کرد. برای پمپهایی که نیاز به پر شدن از سیال دارند، باید قبل از راهاندازی، محفظه پمپ و لوله مکش را کاملاً از سیال پر کرد تا از ورود هوا به پمپ جلوگیری شود. در نهایت، باید موتور را در جهت صحیح چرخش راهاندازی کرد. چرخش معکوس موتور میتواند باعث آسیب به پمپ شود. برای اطمینان از جهت چرخش صحیح، میتوان موتور را برای لحظهای روشن کرد و جهت چرخش را بررسی کرد.
نگهداری پمپ توربینی
نگهداری صحیح و منظم پمپ توربینی، کلید تضمین عملکرد بهینه، افزایش طول عمر و جلوگیری از خرابیهای پیشبینی نشده است. یک برنامه نگهداری پیشگیرانه مناسب میتواند هزینههای تعمیرات را به طور قابل توجهی کاهش دهد و از توقف غیرمنتظره تولید جلوگیری کند. نگهداری پمپ شامل مجموعهای از فعالیتهای روزانه، هفتگی، ماهانه و سالانه است که در ادامه به تفصیل بیان میشود.
بازرسی روزانه یکی از مهمترین بخشهای نگهداری پمپ توربینی است. در هر شیفت کاری، باید پمپ از نظر نشتی سیال، صداهای غیرعادی، لرزش بیش از حد و دمای غیرعادی بررسی شود. باید فشار و دمای کاری پمپ را به طور مرتب کنترل کرد و با مقادیر مطلوب مقایسه کرد. هرگونه انحراف از مقادیر نرمال میتواند نشانهای از مشکل باشد و باید بررسی شود. همچنین باید سطح روغن یاتاقانها و دمای آنها را کنترل کرد. در صورت کاهش سطح روغن یا افزایش دما، باید علت را بررسی و رفع کرد. گوش دادن به صدای پمپ نیز میتواند اطلاعات ارزشمندی درباره وضعیت پمپ ارائه دهد. صداهای ضربهای، سایش یا غیرعادی میتوانند نشانههای اولیه مشکلات باشند.
روغنکاری منظم یاتاقانها از اهمیت ویژهای برخوردار است. یاتاقانهای پمپ توربینی باید به طور منظم روغنکاری شوند تا از سایش زودرس جلوگیری شود. نوع روغن یا گریس مورد استفاده باید با توجه به دستورالعمل سازنده و شرایط کاری انتخاب شود. در صورت استفاده از روغن، باید سطح روغن را به طور مرتب بررسی کرد و در صورت کاهش، روغن مناسب را اضافه کرد. همچنین باید روغن را به طور دورهای تعویض کرد. فاصله زمانی تعویض روغن به نوع روغن، شرایط کاری و محیط نصب بستگی دارد. در صورت استفاده از گریس، باید مقدار گریس را کنترل و در صورت نیاز اضافه کرد.
آببندهای پمپ نیز نیاز به توجه ویژهای دارند. آببندها برای جلوگیری از نشتی سیال از محل اتصال محور به محفظه پمپ استفاده میشوند و نقش حیاتی در عملکرد پمپ دارند. باید به طور مرتب آببندها را از نظر نشتی بررسی کرد. نشتی جزئی در آببندها طبیعی است، اما نشتی زیاد میتواند نشانه خرابی آببند باشد. در صورت مشاهده نشتی بیش از حد، باید آببند را تعویض کرد. عمر مفید آببندها به عوامل مختلفی مانند نوع سیال، فشار کاری، سرعت چرخش و شرایط محیطی بستگی دارد.
پروانه و محفظه پمپ نیز باید به طور دورهای بازرسی شوند. با گذشت زمان، پروانه ممکن است دچار سایش یا خوردگی شود. سایش پروانه میتواند باعث کاهش راندمان پمپ شود. در صورت مشاهده علائم سایش شدید، باید پروانه را تعویض کرد. محفظه پمپ نیز باید از نظر سایش، خوردگی و ترک بررسی شود. در صورت مشاهده هرگونه آسیب، باید نسبت به تعمیر یا تعویض محفظه اقدام کرد.
یاتاقانها از قطعات حیاتی پمپ هستند و باید به دقت نگهداری شوند. علاوه بر روغنکاری منظم، باید یاتاقانها را از نظر صدا، دما و لرزش کنترل کرد. افزایش دمای یاتاقانها میتواند نشانه بار بیش از حد، روغنکاری نامناسب یا خرابی یاتاقان باشد. لرزش بیش از حد نیز میتواند نشانه مشکل در یاتاقانها باشد. در صورت مشاهده هرگونه علائم غیرعادی، باید یاتاقانها را بررسی و در صورت نیاز تعویض کرد.
کوپلینگ که پمپ را به موتور متصل میکند نیز باید به طور مرتب بررسی شود. کوپلینگهای انعطافپذیر با گذشت زمان فرسوده میشوند و خاصیت ارتجاعی خود را از دست میدهند. باید کوپلینگ را از نظر سایش، ترک و سفتی بررسی کرد. همچنین باید تراز کوپلینگ را به طور دورهای کنترل کرد. ناهمترازی کوپلینگ میتواند باعث لرزش، گرم شدن و خرابی زودرس یاتاقانها شود.
علاوه بر بازرسیهای منظم، تمیزکاری پمپ نیز اهمیت دارد. گرد و غبار، کثیفی و رسوبات میتوانند بر عملکرد پمپ تأثیر منفی بگذارند. باید سطح خارجی پمپ را به طور مرتب تمیز کرد و از تجمع کثیفی روی پمپ جلوگیری کرد. همچنین باید فیلترهای ورودی سیال را به طور منظم تمیز یا تعویض کرد. مسدود شدن فیلترها میتواند باعث کاهش دبی و افزایش فشار مکش شود که ممکن است منجر به کاویتاسیون شود.
ثبت و مستندسازی فعالیتهای نگهداری از اهمیت بالایی برخوردار است. باید تمام فعالیتهای نگهداری انجام شده، تاریخ، نتایج بازرسیها و هرگونه مشکل مشاهده شده را ثبت کرد. این اطلاعات میتواند برای برنامهریزی نگهداری آینده، شناسایی الگوهای خرابی و بهبود عملکرد پمپ بسیار مفید باشد. همچنین در صورت بروز مشکل، این سوابق میتواند به عیبیابی کمک کند.
جمعبندی و نتیجهگیری
پمپ توربینی به عنوان یکی از پرکاربردترین انواع پمپهای صنعتی، نقش بسیار مهمی در صنایع مختلف ایفا میکند. در این مقاله به صورت جامع و کامل به بررسی پمپ توربینی پرداختیم و با جنبههای مختلف این تجهیزات آشنا شدیم. از تعریف و معرفی پمپ توربینی شروع کردیم و دانستیم که این پمپها نوعی پمپ گریز از مرکز هستند که با استفاده از پرههای چرخشی، انرژی مکانیکی را به انرژی هیدرولیکی تبدیل میکنند. سپس با ویژگیهای منحصربهفرد این پمپها از جمله راندمان بالا، ظرفیت و فشار بالا، طراحی فشرده و قابلیت کارکرد مداوم آشنا شدیم.
نحوه کارکرد پمپ توربینی را به تفصیل بررسی کردیم و دانستیم که این پمپها از اجزای مختلفی مانند پروانه، محور، محفظه، یاتاقانها و آببندها تشکیل شدهاند که هر کدام نقش خاصی در عملکرد پمپ دارند. همچنین با منحنی مشخصه پمپ و اهمیت انتخاب نقطه کاری مناسب آشنا شدیم. کاربردهای گسترده پمپ توربینی در صنایع مختلف از جمله آب و فاضلاب، کشاورزی، نفت و گاز، پتروشیمی، نیروگاهها، دریایی، معدن، غذایی و دارویی را بررسی کردیم و دیدیم که این پمپها چقدر متنوع و کاربردی هستند.
مزایای پمپ توربینی از جمله راندمان بالا، ظرفیت و فشار بالا، طراحی ساده، طول عمر بالا، تنوع در اندازه و ظرفیت، کارکرد مداوم، هزینه نگهداری پایین، سازگاری با سیالات مختلف و نصب آسان را مرور کردیم. همچنین معایب و محدودیتهای این پمپها از جمله حساسیت به تغییرات نقطه کاری، خطر کاویتاسیون، نامناسب بودن برای سیالات ویسکوز و حاوی ذرات جامد، هزینه اولیه بالا و وابستگی به منبع انرژی خارجی را بررسی کردیم. در نهایت، نکات مهم مربوط به نصب و نگهداری پمپ توربینی را بیان کردیم و دانستیم که نصب صحیح و نگهداری منظم چقدر در عملکرد بهینه و طول عمر پمپ اهمیت دارد.
با توجه به تمام موارد ذکر شده، میتوان گفت که پمپ توربینی یکی از بهترین گزینهها برای کاربردهای صنعتی است که نیاز به پمپاژ حجم بالایی از سیال در فشار مناسب دارند. این پمپها با راندمان بالا و طول عمر مناسب، میتوانند سالها بدون مشکل کار کنند و در بلندمدت صرفهجویی قابل توجهی در هزینهها ایجاد کنند. البته برای دستیابی به این مزایا، باید پمپ مناسب را با توجه به نیازهای خاص پروژه انتخاب کرد و نصب و نگهداری صحیح آن را تضمین کرد.
اگر شما در حال برنامهریزی یک پروژه صنعتی هستید که نیاز به پمپاژ مایعات دارد، پمپ توربینی میتواند گزینه بسیار مناسبی برای شما باشد. با این حال، انتخاب صحیح پمپ نیازمند دانش فنی و تجربه است. عوامل متعددی مانند نوع سیال، حجم مورد نیاز، فشار کاری، شرایط محیطی و بودجه باید در انتخاب پمپ مد نظر قرار گیرند. مشاوره با متخصصان و کارشناسان مجرب در این زمینه میتواند به شما کمک کند تا بهترین تصمیم را بگیرید و پمپی را انتخاب کنید که نیازهای پروژه شما را به بهترین شکل برآورده کند.
