راهنمای جامع نحوه نصب و دمونتاژ بلبرینگ

بلبرینگ‌های صنعتی با هدف تحمل بارهای سنگین طراحی می‌شوند تا با کاهش اصطکاک و توزیع یکنواخت نیرو، عملکرد ماشین آلات و تجهیزات را روان‌تر کنند و دوام بیشتری به آنها ببخشند. به دلیل حساسیت بالا در برابر ضربه و شوک، اشتباه در نصب و جداسازی بلبرینگ‌ها می‌تواند باعث آسیب به اجزای داخلی، افزایش ارتعاش، تولید صدا و کاهش عمر مفید این لوازم شود.

فرآیند نصب و جداسازی بلبرینگ بایست طبق اصول صورت بگیرد تا قطعه هم روی شافت به طور صحیحی بنشیند و هم درست روی پوسته تجهیز جا بخورد. به بیان بهتر، یک رینگ بلبرینگ یا با شافت و یا با پوسته درگیر خواهد بود.

به همین علت، جا زدن بلبرینگ و دمونتاژ آن نیازمند استفاده از ابزارهای تخصصی است تا نیروی لازم، به صورت کنترل شده و فقط روی رینگ مورد نظر اعمال شود. اگر اصول رعایت نشوند، ممکن است بلبرینگ در مراحل نصب یا جداسازی آسیب ببیند. صدمه دیدن خود بیرینگ یا اجزای اطراف آن، خسارت‌های پرهزینه‌ای ایجاد می‌کند و مشکلات متعددی در مونتاژ به همراه خواهد داشت.

اگر در زمینه جا زدن یا خارج کردن بلبرینگ تجربه زیادی ندارید، با ما همراه باشید. آتورصنعت در این مقاله، راهنمای کاملی برای آشنایی با ابزارها و روش‌های استاندارد نصب و دمونتاژ بلبرینگ در اختیار شما قرار می‌دهد.



ابزارهای نصب و دمونتاژ بلبرینگ

1. بیرینگ پولر

بیرینگ پولر ابزاری است که برای جدا سازی بلبرینگ از محل نصب با اعمال نیروی محوری کنترل‌شده به کار می‌رود. نوع مکانیکی آن با استفاده از بازو، پیچ و مهره مرکزی کار می‌کند و نوع هیدرولیکی با فشار روغن، عملیات جداسازی را دقیق‌تر و یکنواخت‌تر انجام می‌دهد.

در حین کار نصب بیرینگ، بازوهای پولر پشت رینگ یا در شیارهای قطعه قفل می‌شوند و با اعمال فشار به شافت یا بدنه، بلبرینگ را بدون تغییر شکل یا آسیب از محل جدا می‌کنند.



2. صفحات پرس

انواع پرس‌ها برای نصب بلبرینگ با اعمال فشار محوری به‌کار می‌روند. در بلبرینگ‌های بزرگ، پرس هیدرولیکی بهترین گزینه است چون فشار کنترل‌شده و یکنواختی ایجاد می‌کند. صفحات پرس هم برای توزیع یکسان نیرو روی سطح بیرینگ استفاده می‌شوند تا فشار از مسیر ساچمه‌ها عبور نکند.



3. ابزارهای حرارتی

انواع گرم‌کن القایی با ایجاد حرارت کنترل‌شده در رینگ داخلی، انبساط جزئی ایجاد می‌کند تا بلبرینگ به‌راحتی روی شافت جا بخورد. برندهایی مانند شافلر، SKF و NSK این ابزارها را در کیت‌های نصب خود ارائه می‌دهند. این روش از وارد شدن ضربه یا فشار مکانیکی جلوگیری می‌کند و ساختار داخلی بلبرینگ را سالم نگه می‌دارد.



4. کیت‌های نصب و ابزارهای ضربه‌ای

این مجموعه شامل رینگ‌ها، بوش‌ها و حلقه‌های ضربه‌ای است که به کمک آن‌ها نیرو تنها به رینگ مورد نظر وارد می‌شود و از انتقال فشار از طریق ساچمه‌ها یا رولرها جلوگیری می‌گردد. برای نصب دستی و ایمن بلبرینگ‌های متوسط یا کوچک، استفاده از این ابزارها ضروری است. کیت FTN333 شرکت NSK یک نمونه‌ از این ابزارهای دقیق و صنعتی محسوب می‌شود.



5. آچار چاکنت و ابزارهای قفلی

در بلبرینگ‌هایی که با بوش مخروطی، قفلی یا طوقه ثابت می‌شوند، استفاده از آچار چاکنت، اسپینر یا آچار مخصوص مهره ضروری است. این ابزارها در شیار یا لبه مهره قفل می‌شوند و امکان باز و بسته کردن دقیق و بدون آسیب را فراهم می‌کنند.



6. بوش‌، کولت‌ و کیت‌های پرس یا کشش

این دسته از ابزارهای نصب و دمونتاژ بلبرینگ شامل مجموعه‌ای از بوش‌ها و آداپتورها می‌شوند که برای اعمال نیروی یکنواخت هنگام جا زدن یا خارج کردن بلبرینگ استفاده می‌شوند. در زمان نصب، بوش جلوی بلبرینگ قرار می‌گیرد و با فشار یکنواخت، رینگ را در جای خودش می‌نشاند. در دمونتاژ هم بوش پشت رینگ قرار گرفته و با نیروی کششی آن را به‌آرامی بیرون می‌کشد.



7. مهره‌ هیدرولیکی و بیرینگ‌پولرهای بادی

مهره‌های هیدرولیکی با استفاده از فشار داخلی روغن، به‌عنوان ابزار فشاری یا کششی عمل می‌کنند و برای نصب یا جداسازی بلبرینگ‌های بزرگ و سنگین کاربرد دارند. در این روش، مهره روی شافت یا بلبرینگ بسته شده، فشار اعمال می‌شود تا جابه‌جایی انجام بگیرد و سپس فشار تخلیه می‌گردد.



چطور محل نصب و اندازه بلبرینگ را تعیین کنیم؟

هر نوع نصب و جداسازی بلبرینگ ویژگی‌های خاص خود را دارد که میزان تناسب آن را برای کاربردهای مختلف مشخص می‌کند. جدول مرجع در راهنمای SKF، دید کلی از انواع بلبرینگ‌ها، طراحی و ویژگی‌های اصلی آن‌ها ارائه نموده و نشان می‌دهد هر مدل برای چه شرایط کاری مناسب‌تر است.

نحوه تعیین اندازه بلبرینگ

پیش از بررسی کاتالوگ‌ها، باید مشخصات اصلی بلبرینگ مورد نیاز خود را بدانید. انتخاب نوع بلبرینگ بر اساس جهت نیرو و شرایط کاری انجام می‌شود:

• برای بارهای شعاعی: بلبرینگ شیار عمیق و رولبرینگ استوانه‌ای.
• برای بارهای ترکیبی شعاعی و محوری: بلبرینگ تماس زاویه‌ای یا رولبرینگ مخروطی.
• برای بارهای محوری سنگین: بلبرینگ کف‌گرد.
• برای شرایطی با خطای هم‌محوری یا انحراف شافت: بلبرینگ خودتنظیم یا رولبرینگ کروی.

محاسبه بار معادل و ظرفیت دینامیکی

در کاربردهایی که بعد از نصب بلبرینگ بار در جهات مختلف تغییر می‌کند، باید بار دینامیکی معادل P (ترکیب شعاعی و محوری) طبق فرمول‌های سازنده محاسبه شود. در کاتالوگ‌ها ظرفیت بار دینامیکی C هم درج می‌شود تا بتوان انتخاب دقیق‌تری انجام داد.

بررسی سختی، لقی شعاعی و کلاس تلرانس

اگر لقی داخلی شعاعی و محوری کم باشد، افزایش دما یا فشار باعث گیرکردن بلبرینگ می‌شود. اگر زیاد باشد، دقت عملکرد کاهش می‌یابد و عمر قطعه کوتاه‌تر می‌شود.

کلاس تلرانس یا دقت، در نصب و دمونتاژ بلبرینگ تجهیزات حساس اهمیت ویژه‌ای دارد. مثلاً کلاس‌های دقیق ISO P4 یا P2 در ماشین‌ابزارها استفاده می‌شوند و کلاس‌های معمولی P0 یا P6 برای مصارف صنعتی عمومی مناسبند. میزان سختی و تغییر شکل تحت بار هم باید بررسی شود تا در کاربردهای دقیق، انحراف شعاعی در محدوده مجاز باقی بماند.

تأیید ابعاد و نوع فیت (Fit)

برای اندازه‌گیری ابعاد بلبرینگ باید سه اندازه اصلی شامل قطر سوراخ داخلی (Bore)، قطر خارجی و پهنا را مشخص کنید. این ابعاد در مشخصات سازنده یا روی بلبرینگ حک شده‌اند. با ابزار دقیق مانند کولیس یا میکرومتر می‌توان اندازه‌ها را با دقت بالا تعیین کرد. تعیین این ابعاد، روی انتخاب نحوه نصب بلبرینگ یا جداسازی آن اثر خواهد داشت.

تعیین نحوه نصب بلبرینگ

نوع نصب، عامل مهمی در عملکرد نهایی بلبرینگ است و باید پیش از آغاز کار مشخص شود. در انتخاب محل و روش نصب باید تعیین کنید:

• کدام رینگ (داخلی یا خارجی) ثابت یا متحرک است؛
• نوع فیت، تداخلی باشد یا آزاد؛
• کدام رینگ نقش موقعیت‌دهنده دارد و کدام آزاد است؛
• نحوه تثبیت موقعیت محوری چگونه انجام می‌شود؛
• تمامی مراحل بر اساس استانداردهای صنعتی و دستورالعمل سازنده رعایت گردد.

اغلب بلبرینگ‌ها با یک کد استاندارد شناسایی می‌شوند که شامل بخش‌های زیر است:

• پیشوند: حروفی که نوع ویژه یا ساختار خاص را نشان می‌دهند.
• شماره پایه یا سری: مشخص‌کننده نوع، اندازه و هندسه بلبرینگ (مانند 6205، 30206 یا 7206).
• پسوند: نشان‌دهنده ویژگی‌های داخلی، میزان لقی، نوع آب‌بند یا طراحی قفسه است.

در سیستم نام‌گذاری SKF، معمولاً دو رقم آخر کد به قطر داخلی بلبرینگ اشاره دارد. سازندگان معتبر مانند NSK و SKF جداولی ارائه می‌دهند که معنی هر پسوند را مشخص می‌کند؛ برای مثال:

• پسوندهای A، B یا BE تغییر در زاویه تماس یا طراحی قفسه را نشان می‌دهند.
• پیشوندهایی مانند W یا DW بیانگر نوع خاصی از رینگ‌ها یا بلبرینگ‌های جفتی هستند.
• بلبرینگ‌هایی که پسوند K دارند دارای سوراخ مخروطی هستند و برای نصب روی شافت‌های مخروطی یا همراه با بوش‌های تبدیلی استفاده می‌شوند.

در برخی موارد، برای نصب بلبرینگ (به خصوص مدل‌های کف‌گرد یا مماس زاویه‌ای) باید جهت گیری را هم مشخص کرد. بعضی پسوندها جهت صحیح نصب، سمت بارگذاری یا محل رینگ بلندتر و فلنج‌دار را مشخص می‌کنند. مثلاً اگر در مشخصات بلبرینگ عبارت Adaptive Sleeve ذکر شده باشد، یعنی بلبرینگ برای نصب روی چاکنت مخروطی طراحی شده است.



نحوه آماده سازی بلبرینگ پیش از نصب

روش نصب بلبرینگ اثر مستقیم بر دقت، طول عمر و عملکرد آن دارد. پیش از نصب، باید ویژگی‌های بلبرینگ به‌طور کامل بررسی شود و مهندسان طراحی، دستورالعمل‌های مشخصی برای نحوه جابه‌جایی، آماده‌سازی و نصب تدوین کنند. استانداردهای نصب معمولاً شامل مراحل زیر هستند:

1. تمیزکاری بلبرینگ و قطعات مرتبط
2. بررسی ابعاد و کیفیت سطح قطعات متصل
3. فرآیند نصب
4. بازرسی پس از نصب
5. تأمین روانکار مناسب

بلبرینگ‌ها نباید زودتر از زمان نصب از بسته‌بندی خارج شوند. اگر قصد روانکاری با گریس را دارید، نیازی به شست‌وشوی بلبرینگ پیش از تزریق گریس نیست. حتی در روش روانکاری با روغن هم تمیز کردن بلبرینگ ضرورتی ندارد. با این حال، در بلبرینگ‌های ابزار دقیق یا آن‌هایی که در سرعت‌های بالا کار می‌کنند، باید ابتدا با روغن تصفیه‌شده تمیز شوند تا مواد ضدزنگ از بین بروند. برای جا زدن بلبرینگ‎هایی که از پیش روانکاری شده باشند، تمیزکاری لزومی ندارد و باید آنها را مستقیم نصب کرد.

بلبرینگ‌های دارای سوراخ مخروطی را می‌شود مستقیم روی شافت‌های مخروطی یا با استفاده از بوش‌های تبدیلی روی شافت‌های استوانه‌ای نصب کرد. در اغلب موارد، بلبرینگ در محفظه با فیت آزاد قرار می‌گیرد، اما اگر رینگ بیرونی دارای فیت تداخلی باشد، از پرس برای نصب استفاده می‌شود.



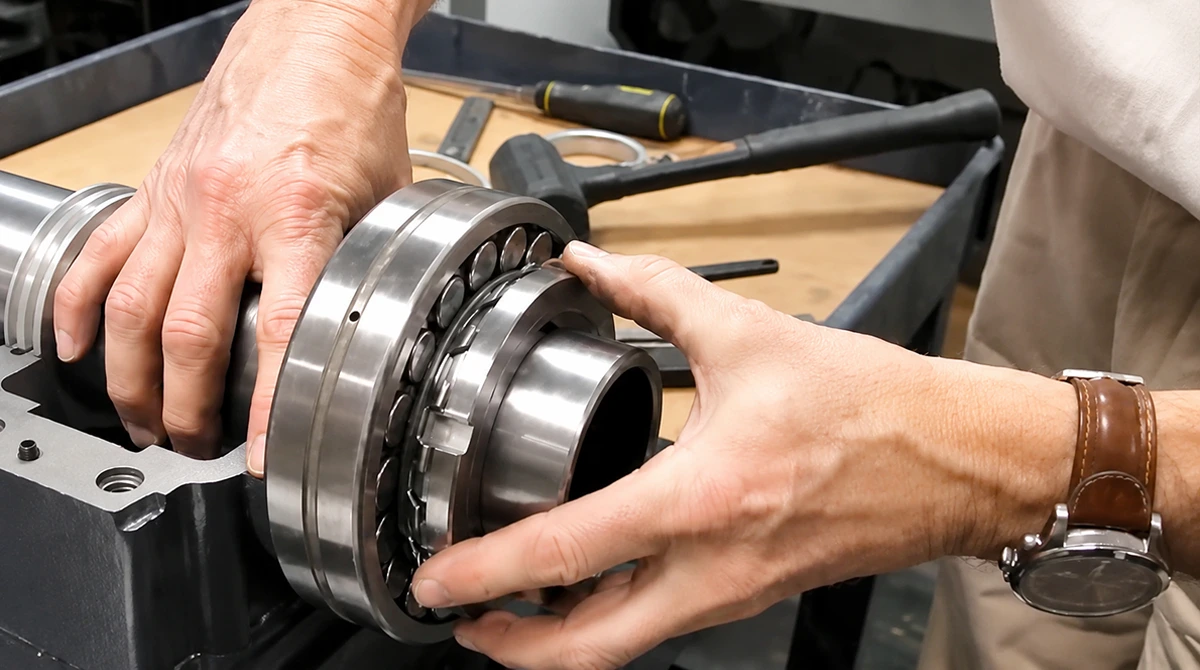

روش‌های نصب بلبرینگ

روش نصب بلبرینگ بسته به نوع آن و نوع فیت انتخابی متفاوت است. از آن‌جا که بلبرینگ‌ها معمولاً روی شافت‌های دوار نصب می‌شوند، رینگ داخلی نیاز به فیت محکم دارد. در نصب بلبرینگ‌هایی که سوراخ استوانه‌ای دارند، از روش‌های فشار مکانیکی برای جا زدن قطعه روی شافت استفاده می‌شود (روش نصب مکانیکی Set Fit) و برای بیرینگ‌های بزرگ، قطر داخلی با القای حرارتی افزایش می‌یابد تا روی شافت جا بخورد (روش نصب انقباضی یا Shrink Fit). در این بخش، روش‌های نصب بلبرینگ که در یکی از این دو دسته جا می‌گیرند را توضیح خواهیم داد.



نصب مکانیکی بلبرینگ

در این روش، از نیروی مکانیکی یا هیدرولیکی برای قفل‌کردن بلبرینگ روی شافت استفاده می‌شود و حرارت در فرآیند نقش ندارد. به این روش «نصب سرد» یا کلد فیت هم گفته می‌شود.



جا زدن بیرینگ با پیچ تنظیم (Set Screw Locking)

برای نصب بلبرینگ به این شیوه، یک یا چند پیچ (معمولاً دو عدد با زاویه 120 درجه نسبت به هم) بر روی رینگ داخلی محفظه قرار دارند و با سفت شدن، مستقیماً به سطح شافت فشار وارد می‌کنند. این کار باعث قفل شدن رینگ داخلی بر روی محور می‌شود. چون فیت بین شافت و بلبرینگ معمولاً آزاد یا انتقالی است، پیچ‌ها با اعمال فشار موضعی از لغزش جلوگیری می‌کنند.

این روش برای کاربردهایی با سرعت یا بار متوسط مناسب است؛ به‌ویژه در مواردی که محور به‌صورت مستقیم و یکنواخت می‌چرخد یا امکان تنظیم مجدد وجود دارد. ولی در سرعت‌های بالا، گشتاور معکوس یا زمانی که محافظت از سطح شافت اهمیت دارد، گزینه مطلوبی نیست.



یاتاقان طوقه‎‌ای با قفل خارج از مرکز (Eccentric Locking Collar)

در این نحوه نصب، رینگ داخلی بلبرینگ شیار یا برجستگی خارج از مرکز دارد. بوش با سوراخ هم‌مرکز بر روی آن قرار می‌گیرد و با چرخاندن طوقه در جهت چرخش محور، شیارها در هم قفل می‌شوند. بعد با یک پیچ، طوقه در موقعیت خود ثابت می‌گردد.

این روش سطح تماس بزرگ‌تری نسبت به قفل با پیچ تنظیم دارد و تمرکز فشار را کاهش می‌دهد. با این حال، معمولاً برای چرخش در یک جهت طراحی شده و در صورت تغییر جهت گشتاور ممکن است اتصال شل شود. استفاده از این روش جا زدن بلبرینگ در سرعت‌ها و بارهای متوسط و در کاربردهایی که چرخش یکنواخت و بدون برگشت وجود دارد، قابل توصیه است.



یاتاقان طوقه‎‌ای با قفل هم‌مرکز (Concentric Locking Collar)

در طراحی بوش قفلی هم‌مرکز، رینگ داخلی یا رینگ داخلی دو تکه به‌صورت یکنواخت در تمام محیط شافت قفل می‌شود. این قفل با بوشی انجام می‌شود که در امتداد شعاع و در زاویه 360 درجه دور شافت سفت می‌گردد. با سفت شدن پیچ‌های بوش، فشار به‌طور یکنواخت به رینگ داخلی منتقل می‌شود و باعث می‌گردد بلبرینگ به‌طور کامل به سطح شافت بچسبد.

از آنجا که نیرو به صورت متوازن در اطراف محیط شافت توزیع می‌شود، هم‌محوری بلبرینگ بهبود می‌یابد و بارهای خارج از مرکز کاهش پیدا می‌کند. در برخی مدل‌ها، بوش به‌صورت شکاف‌دار طراحی شده تا هنگام بستن پیچ‌ها جمع شود و رینگ داخلی را به شافت فشار بدهد. در این نحوه جا زدن بلبرینگ، دقت ساخت شافت اهمیت زیادی دارد چون اگر قطر آن کمتر از حد یا بیضوی باشد، تماس کامل به دست نخواهد آمد.



نصب با آداپتور

روش نصب با آداپتور که شامل بوش مخروطی، مهره قفلی و واشر قفل‌کن است، یکی از مطمئن‌ترین شیوه‌ها برای بلبرینگ‌های دارای سوراخ مخروطی یا در تبدیل شافت‌های مستقیم به مخروطی به شمار می‌رود. در این ساختار، بلبرینگ روی بوش مخروطی قرار می‌گیرد و با بستن مهره قفلی، بوش به داخل مخروط بلبرینگ کشیده می‌شود. در نتیجه، رینگ داخلی به‌صورت یکنواخت روی شافت منقبض می‌شود و اتصال محکم برقرار می‌گردد.



جا زدن بیرینگ با پرس

نصب با فشار یکی از روش‌های متداول نصب مکانیکی بلبرینگ‌های کوچک است. در این روش، ابزار نصب روی رینگ داخلی قرار می‌گیرد و بلبرینگ به‌آرامی روی شافت فشرده می‌شود تا رینگ داخلی به شانه شافت تکیه کند. هنگام پرس، نباید نیرو به رینگ خارجی وارد شود چون این کار می‌تواند به عناصر غلتشی آسیب بزند.

در صورت نبود پرس، می‌توان برای بلبرینگ‌های کوچک و فیت‌های سبک از چکش استفاده کرد، اما این روش برای فیت‌های تداخلی محکم یا بلبرینگ‌های متوسط و بزرگ توصیه نمی‌شود. هنگام استفاده از چکش، حتماً باید نیروی ضربه از طریق ابزار نصب و فقط به رینگ داخلی وارد شود.

در مورد بلبرینگ‌های جداشدنی مانند رولبرینگ استوانه‌ای یا مخروطی، رینگ‌های داخلی و خارجی می‌توانند جداگانه نصب شوند.



روش‌های هیدرولیکی و تزریق روغن

این روش‌ها برای نصب بلبرینگ‌های دارای فیت تداخلی، به‌ویژه در اندازه‌های متوسط و بزرگ یا محل‌های مخروطی استفاده می‌شوند و بدون نیاز به گرمایش، با استفاده از فشار سیال عمل می‌کنند.

نصب هیدرولیکی بلبرینگ

از فشار روغن برای ایجاد نیروی شعاعی یا محوری استفاده می‌شود تا بلبرینگ یا بوش به‌صورت یکنواخت در محل خود بنشیند. به این شکل که پمپ یا منبع فشار به پورت‌های تجهیز متصل می‌شود تا فشار لازم برای انبساط یا فشردگی کنترل‌شده به وجود بیاید و قطعات به محل خودشان هدایت شوند.

روش تزریق روغن

در این راه نصب بلبرینگ، روغن تحت فشار به شیارهایی بین سوراخ بلبرینگ و سطح شافت یا بوش تزریق می‌شود. فیلم نازکی از روغن بین سطوح شکل می‌گیرد که اصطکاک را به‌طور موقت کاهش داده و باعث می‌شود بلبرینگ با گشتاور کمتری روی شافت جا بخورد. پس از قطع فشار، تماس فلز با فلز مجدداً برقرار می‌شود. این تکنیک در فیت‌های تداخلی سنگین بیشتر مورد استفاده قرار می‌گیرد.

در روش تزریق روغن شیارهای مخصوص در سطح داخلی بلبرینگ تعبیه می‌شود و روغن با فشار بالا تزریق می‌گردد تا لحظه‌ای اصطکاک کاهش یابد و نصب آسان‌تر انجام شود. پس از توقف تزریق، اتصال محکمی بین سطوح برقرار می‌شود.



نصب بلبرینگ با سوراخ مخروطی

نصب بلبرینگ با سوراخ مخروطی معمولاً به دو روش انجام می‌شود: نصب مستقیم بر روی شافت مخروطی یا استفاده از بوش مخروطی (آداپتور یا بوش کششی) برای جا زدن بیرینگ روی شافت استوانه‌ای. در روش مستقیم، بلبرینگ را روی مخروط شافت حرکت می‎دهند تا تماس کامل و بدون لقی بین سوراخ داخلی و سطح شافت برقرار شود. با اعمال نیروی محوری از طریق مهره قفلی، مهره هیدرولیکی یا پیچ‌های نصب، بلبرینگ به‌تدریج در امتداد مخروط جا زده می‌شود.

شرکت SKF جداول دقیقی از میزان جابه‌جایی محوری و کاهش لقی داخلی برای نسبت‌های مختلف مخروط (مثلاً 1:12 یا 1:30) و اندازه‌های گوناگون بلبرینگ ارائه می‌دهد تا نصب به‌درستی انجام شود و از اعمال تنش بیش از حد بر روی رینگ جلوگیری گردد.

در نصب با استفاده از بوش مخروطی، ابتدا بوش روی شافت نصب می‌شود بعد بلبرینگ روی بوش قرار می‌گیرد. در این حالت نیز همان اصل قبلی رعایت می‌شود. با حرکت محوری مجموعه بلبرینگ و بوش، فیت تداخلی ایجاد می‌شود. در صورت نیاز می‌توان از روش تزریق روغن بین سطوح تماس یا از مهره‌های هیدرولیکی برای کاهش اصطکاک و سهولت نصب استفاده کرد.



نصب بلبرینگ به روش انقباضی یا شرینک فیت

در مواردی که بلبرینگ سایز بزرگ باشد یا برای جا زدن بیرینگ نیروی زیادی لازم شود، از روش شرینک فیت استفاده می‌کنیم. در این روش، ابتدا بلبرینگ با حرارت کنترل‌شده القایی گرم می‌شود تا انبساط پیدا کند و به‌راحتی روی شافت قرار بگیرد. میزان انبساط رینگ داخلی در دماها و اندازه‌های مختلف در نمودارهای فنی که توسط سازنده ارائه می‌شوند، مشخص شده است.

در روش فیت تداخلی می‌توان بلبرینگ را با خنک‌کردن توسط یخ خشک منقبض کرد تا به‌راحتی در جای خود قرار بگیرد. در این حالت باید سطح بلبرینگ با مواد ضدزنگ پوشانده شود تا از ایجاد رطوبت و خوردگی ناشی از میعان هوا جلوگیری شود.



نکات مهم در اجرای روش نصب شرینک

• بلبرینگ نباید بیش از 120 درجه سانتی‌گراد گرم شود.
• اگر از روش حمام روغن استفاده می‌کنید، بلبرینگ باید روی توری فلزی قرار بگیرد یا در مخزن روغن آویزان شود تا تماس مستقیم با کف مخزن نداشته باشد.
• دمای گرم‌کردن باید حدود 20 تا 30 درجه سانتی‌گراد بالاتر از حداقل دمای لازم برای نصب بدون تداخل باشد، زیرا در حین نصب، رینگ داخلی تا حدی خنک می‌شود.
• اگر بلبرینگ سیل داشته باشد، حرارت را نباید از 80 درجه سانتی‌گراد بالاتر ببرید.
• برای سرد کردن بلبرینگ جهت فیت، می‌توان از یخ خشک یا نیتروژن مایع استفاده کرد. جهت استفاده از ابزارهای دیگر مثل گاز فریون، کار بایست تدریجی و با احتیاط انجام بگیرد.
• پس از نصب، بلبرینگ در حین سرد شدن در دو جهت شعاعی و محوری منقبض می‌شود. بنابراین باید بلبرینگ محکم به شانه شافت تکیه داده شود تا بین بلبرینگ و شانه فاصله نیفتد.



چه موقعی باید بلبرینگ را دمونتاژ کرد؟

دلایل مختلفی برای دمونتاژ بلبرینگ وجود دارد. ممکن است بلبرینگ نیاز به تعویض داشته باشد یا برای دسترسی به قطعات دیگر مجبور به باز کردن آن شوید. اگر قرار است بلبرینگ پس از جداسازی دوباره استفاده شود، در هیچ حالتی نباید نیروی لازم برای جداسازی یاتاقان را از طریق اجزای غلتشی وارد کنید.

در بلبرینگ‌های جداشدنی، رینگی که شامل اجزای غلتشی و کیج باشد، می‌تواند به‌صورت مستقل از رینگ دیگر جدا شود. در بلبرینگ‌های جدا نشدنی هم باید ابتدا رینگی که فیت آزادتر دارد را از محل خود خارج کنید.



نحوه آماده سازی پیش از جداسازی بلبرینگ

1. مستندسازی و علامت‌گذاری موقعیت نصب

پیش از باز کردن هر بخش یا شل کردن بست‌ها، باید نحوه نصب بلبرینگ را دقیق ثبت کنید. جهت بالا، موقعیت محوری، جهت قرارگیری هر رینگ نسبت به قطعات مجاور و ترتیب مونتاژ را یادداشت یا علامت‌گذاری کنید. این کار در صورت نیاز به نصب مجدد یا بررسی سایش بسیار مفید است.

موقعیت چرخشی یاتاقان، مهره قفلی، خار یا پیچ تنظیم را یادداشت کنید. برخی بلبرینگ‌ها به مرور در جهت خاصی ساییده می‌شوند و نصب مجدد در همان وضعیت، تداوم تطابق سطوح تماس را تضمین می‌کند.

2. تمیزکاری سطوح خارجی

گرد و غبار، روغن، گریس و زنگ‌زدگی را از سطوح بلبرینگ، شافت و پوسته پاک کنید. این کار باعث می‌شود ابزارهای جداسازی به‌درستی در محل خود قرار بگیرند، احتمال آسیب ناشی از ذرات خارجی کاهش یابد و عیوب احتمالی مانند ترک یا خراشیدگی قابل‌مشاهده باشند.

3. باز یا شل کردن قطعات قفل‌کننده و بست‌ها

تمام پیچ‌ها، خارها، رینگ‌های نگهدارنده، مهره‌های قفلی و اتصالاتی که بلبرینگ را ثابت نگه می‌دارند باید باز یا شل شوند. در صورت استفاده از بوش مخروطی یا مهره قفلی، باز کردن تدریجی مهره یا پیچ ضروری است تا رزوه‌ها آسیب نبینند و نیروی ناگهانی به بلبرینگ وارد نشود.

4. پشتیبانی از اجزای اطراف

شافت و پوسته باید در جای خود محکم شده باشند تا هنگام اعمال نیروی جداسازی، فشار از مسیر ابزار وارد شود و نه از اجزای داخلی بلبرینگ. برای کاهش تنش اضافی، در صورت لزوم چرخ‌دنده‌ها یا پولی‌های مجاور را نیز باز یا شل کنید.

5. آماده‌سازی شیار یا سیستم تزریق روغن

در صورت طراحی سیستم برای جداسازی بلبرینگ با تزریق روغن، اطمینان حاصل کنید که شیارها و مجاری تزریق باز و تمیز هستند. اگر چنین قابلیتی وجود ندارد، باید بررسی کنید که آیا امکان استفاده از روش تزریق روغن وجود دارد یا نیاز است از پولر مکانیکی استفاده شود.



روش‌های دمونتاژ بلبرینگ

دمونتاژ بیرینگ از سیت شفت استوانه ای

زمانی که رینگ داخلی بلبرینگ مستقیماً روی شافت استوانه‌ای نصب شده باشد، عملیات جداسازی معمولاً به‌صورت مکانیکی یا با کمک سیستم هیدرولیکی انجام می‌شود. روش رایج در این حالت، استفاده از بیرینگ‌پولر سه‌پایه یا چنگکی است که روی رینگ داخلی درگیر می‌شود و بلبرینگ را تدریجی از شافت بیرون می‌کشد.

در حین کار باید اطمینان حاصل شود که نیروی کشش دقیقاً در امتداد محور اعمال شده و در مرکز قرار دارد تا از آسیب به رینگ یا شافت جلوگیری شود. برای بلبرینگ‌های کوچک، ابزارهای مکانیکی کفایت می‌کنند اما در بلبرینگ‌های بزرگ‌تر یا دارای فیت تداخلی، استفاده از پولر هیدرولیکی یا سیستم کمکی الزامی است.

بلبرینگ‌هایی با قطر داخلی تا حدود 120 میلی‌متر را می‌توان با پولر معمولی جدا کرد، اما در اندازه‌های بزرگ‌تر باید از ابزارهای هیدرولیکی استفاده شود. در هیچ مرحله‌ای نباید نیرو از طریق ساچمه‌ها یا قفسه‌ها منتقل شود. پولر باید مستقیماً با رینگ در تماس باشد و زمانی که رینگ از محل نشیمن جدا شد، یکنواخت از روی شافت خارج شود تا خراش یا گیر ایجاد نکند.



بلبرینگ‌ مخروطی نصب‌ شده با بوش

بلبرینگ‌هایی که دارای سوراخ مخروطی هستند و به‌وسیله بوش تبدیلی یا بوش کششی نصب شده‌اند، در زمان دمونتاژ به دقت بیشتری نیاز دارند. یکی از روش‌های استاندارد این است که ابتدا مهره قفلی یا بوش نگهدارنده را چند دور باز کنید، بعد با استفاده از مهره هیدرولیکی یا پولر، بوش و بلبرینگ را به‌صورت محوری از سطح مخروطی جدا کنید.

روش دیگر، تزریق روغن تحت فشار بین سطح داخلی بلبرینگ و بوش یا شافت است. در این حالت، روغن فشرده لایه‌ای نازک بین سطوح ایجاد می‌کند و با شکستن اتصال تداخلی، امکان جدا کردن بلبرینگ و بوش را فراهم می‌نماید.



رینگ بیرونی با فیت تداخلی در بدنه (Press-Fit Outer Ring)

وقتی رینگ بیرونی بلبرینگ با فیت تداخلی در بدنه نصب شده باشد، جداسازی بلبرینگ با فشار دادن یا کشیدن آن به سمت بیرون انجام می‌شود. اگر رینگ داخلی آزاد باشد، می‌توان از طریق آن فشار وارد کرد تا بیرینگ از محل خودش خارج شود. در مواقعی که هر دو رینگ، یعنی رینگ داخلی و خارجی دارای فیت تداخلی باشند، معمولاً بلبرینگ همراه با شافت از بدنه خارج می‌شود تا کمتر به اجزا آسیب برسد.

در صورتی که تنها رینگ بیرونی ثابت باشد، استفاده از پولر مکانیکی یا هیدرولیکی امکان‌پذیر است، به شرطی که فضای کافی برای گرفتن وجود داشته باشد. در بلبرینگ‌های کوچک می‌توان با استفاده از بوش و ضربات ملایم، رینگ بیرونی را خارج کرد، اما برای بلبرینگ‌های بزرگ یا دارای فیت سنگین، روش‌های هیدرولیکی یا تزریق روغن ایمن‌تر و دقیق‌تر هستند.



جداسازی از غلاف واسط

در این طریقه دمونتاژ، بلبرینگ روی غلاف واسط مخروطی نصب شده که روی شفت استوانه‌ای قرار دارد. برای جداسازی ابتدا مهره قفلی یا واشر نگهدارنده را شل می‌کنند تا فشار بین حلقه داخلی و غلاف کاهش یابد. سپس از مهره هیدرولیکی یا پمپ روغن استفاده می‌شود تا فشار بین سطوح غلاف و شفت کاهش پیدا کند.

این روش باعث ایجاد لایه نازکی از روغن بین سطوح درگیر می‌شود و اصطکاک را تقریباً از بین می‌برد، در نتیجه بلبرینگ بدون ضربه یا آسیب از روی شفت جدا می‌شود.



جداسازی با غلاف بیرون کشیدنی

این روش برای بلبرینگ‌هایی به‌کار می‌رود که با غلاف بیرون‌کشیدنی مخروطی روی شفت پله‌دار نصب شده‌اند. در این حالت، غلاف بین شفت و حلقه داخلی قرار دارد و برای جدا کردن بلبرینگ، بایستی نیرو به غلاف اعمال شود تا از زیر بلبرینگ بیرون بیاید.

عمل جداسازی معمولاً با استفاده از مهره بیرون‌کشنده مخصوص یا مهره هیدرولیکی انجام می‌شود که با وارد کردن نیروی محوری، غلاف را به بیرون می‌کشد. در بلبرینگ‌های بزرگ، روش تزریق روغن با فشار بالا هم رایج است.



دمونتاژ هیدرولیک بلبرینگ

پولرهای هیدرولیک کمکی از دقیق‌ترین و قدرتمندترین ابزارهای دمونتاژ محسوب می‌شوند، به‌ویژه در مورد بلبرینگ‌های بزرگ یا دارای فیت سنگین. مهره هیدرولیکی با فشار داخلی روغن، نیروی محوری لازم را برای بیرون راندن بلبرینگ یا بوش ایجاد می‌کند.

پولر هیدرولیکی ساختاری مشابه پولر مکانیکی دارد، اما نیروی محوری در آن توسط سیلندر یا جک هیدرولیکی تأمین می‌شود.



جداسازی بلبرینگ با تزریق روغن

روش تزریق روغن یکی از مؤثرترین راهکارها برای جدا کردن بلبرینگ‌هایی با فیت محکم است. در این روش، روغن با فشار بالا به شیارها یا سوراخ‌های از پیش‌تعبیه‌شده بین سطوح جفت‌شونده تزریق می‌شود.

لایه نازک روغن بین سطوح، اصطکاک را به‌شدت کاهش می‌دهد و در عمل، بلبرینگ به‌صورت هیدرولیکی از جای خود بیرون رانده می‌شود. در بسیاری از موارد، این روش نیروی مورد نیاز برای جداسازی را تا 90 درصد کاهش می‌دهد.

در بلبرینگ‌های مخروطی نیز تزریق روغن باعث رفع کامل اتصال تداخلی شده و بلبرینگ بدون نیاز به پولر جدا می‌شود. برای کنترل خروج بلبرینگ، معمولاً از مهره محدودکننده استفاده می‌شود. مزیت اصلی این روش کاهش تنش‌های مکانیکی و جلوگیری از آسیب به سطوح تماس است.



دمونتاژ حرارتی بلبرینگ

در روش حرارتی، از گرما برای منبسط کردن یکی از اجزا (معمولاً رینگ داخلی بلبرینگ) استفاده می‌شود تا اتصال تداخلی کمتر شود و بتوان بلبرینگ را از جای خود جدا کرد. این روش بیشتر برای بلبرینگ‌های استوانه‌ای یا با فیت سبک کاربرد دارد. بسیاری از گرم‌کن‌های القایی صنعتی چرخه‌های حذف مغناطیس دارند تا بلبرینگ بعد از دمونتاژ، براده فلز به خودش جذب نکند.

در این فرآیند باید دما به‌صورت یکنواخت افزایش یابد تا تغییر شکل موضعی ایجاد نشود. گرمایش بیش از حد می‌تواند به اجزای بلبرینگ، روانکار و حتی دقت ابعادی آن آسیب برساند، بنابراین کنترل دقیق دما اهمیت زیادی دارد. این روش معمولاً زمانی به کار می‌رود که اعمال نیروی مکانیکی به‌تنهایی ممکن است به شافت یا بلبرینگ آسیب بزند.



بهترین روش نصب و دمونتاژ انواع بلبرینگ

روش‌های نادرست نصب و جداسازی، یکی از اصلی‌ترین دلایل خرابی بلبرینگ‌ها هستند و حدود 20 درصد از موارد خرابی بلبرینگ به این عامل برمی‌گردد. رعایت اصول دقیق و منظم در فرآیند نصب و دمونتاژ، نقش مهمی در افزایش عمر مفید بلبرینگ دارد. با توجه به نوع بلبرینگ، باید از روش‌های خاص نصب یا جداسازی استفاده کرد.



بلبرینگ‌های کوچک (تا قطر داخلی 80 میلی‌متر)

• نصب: برای نصب این بلبرینگ‌ها فقط از روش‌های مکانیکی مانند کیت‌های نصب دستی یا پرس سبک استفاده کنید. نیرو باید فقط بر روی رینگی وارد شود که در محل فیت قرار می‌گیرد. سطح سیت را کمی روغن‌کاری کنید و از ضربه زدن با چکش خودداری نمایید.
• دمونتاژ: پولرهای مکانیکی یا پولرهای هیدرولیکی کوچک برای جداسازی کافی هستند. در صورت سفت بودن رینگ داخلی، می‌توان با گرم کردن القایی تا حدود 100 درجه سانتی‌گراد رینگ را منبسط کرد تا به‌راحتی جدا شود.



بلبرینگ‌های متوسط (قطر داخلی بین 80 تا 200 میلی‌متر)

• نصب: در این سایز از پرس یا روش جازدن کنترل‌شده با بوش‌های مخروطی استفاده می‌شود. در فیت‌های تداخلی، بلبرینگ را تا دمای 90 تا 120 درجه سانتی‌گراد گرم کنید تا به درستی در محل بنشیند. کاهش لقی داخلی یا میزان حرکت محوری باید دقیقاً اندازه‌گیری و کنترل شود.
• دمونتاژ: پولرها یا مهره‌های هیدرولیکی بهترین ابزار برای جداسازی این بلبرینگ‌ها هستند. در صورت وجود مسیر تزریق روغن، از آن برای کاهش اصطکاک در سطوح تماس استفاده کنید. اگر قصد استفاده مجدد از بلبرینگ را دارید، نیرو را به‌صورت یکنواخت و در راستای محور اعمال کنید.



بلبرینگ‌های بزرگ (قطر داخلی بیش از 200 میلی‌متر)

• نصب: در این اندازه فقط از روش‌های هیدرولیکی یا حرارتی استفاده می‌شود. برای فیت‌های تداخلی از مهره هیدرولیکی و تزریق روغن بهره ببرید و در نصب‌های انقباضی از گرم‌کن القایی استفاده کنید. کاهش لقی یا میزان حرکت محوری باید با دقت اندازه‌گیری شود.
• دمونتاژ: ترکیب تزریق روغن با مهره‌های هیدرولیکی یا پولرهای کمکی بهترین گزینه برای جداسازی ایمن و کنترل‌شده است. در صورت نبود مسیر هیدرولیکی، گرمایش یکنواخت روی رینگ نصب‌شده به خروج مطمئن کمک می‌کند.



بلبرینگ‌های با رینگ بیرونی تنگ در محفظه (Tight Outer Rings in Housings)

• نصب: در این نوع بلبرینگ، فشار باید مستقیماً بر رینگ بیرونی وارد شود. از بوش‌ها و ابزارهای نصب دقیق برای توزیع یکنواخت نیرو استفاده کنید. در هنگام بستن دو نیمه پوسته، پیچ‌ها را با گشتاور یکسان سفت کنید تا از تاب‌برداشتن یا تغییر شکل جلوگیری شود.
• دمونتاژ: بلبرینگ از طریق سطح پشتی محفظه با پرس بیرون آورده می‌شود. اگر دسترسی محدود باشد، می‌توان از پولرهای کور یا محفظه‌های دارای سیستم تزریق روغن برای تسهیل جداسازی استفاده کرد.

بلبرینگ‌های خاص

• رولبرینگ مخروطی: در هنگام نصب، پیش‌بار (Preload) باید با دقت تنظیم شود. برای جداسازی، قسمت‌های مخروطی و کاسه‌ای باید جداگانه باز شوند.
• رولبرینگ کروی: نصب این نوع با مهره هیدرولیکی انجام می‌شود. کاهش لقی داخلی را پس از نصب بررسی کنید. برای جداسازی از روش تزریق روغن استفاده نمایید.
• بلبرینگ تماس زاویه‌ای و رولبرینگ استوانه‌ای: در نصب باید جفت‌های تطبیقی را با کنترل دقیق پیش‌بار نصب کنید. برای جداسازی، از ابزارهای استخراج رینگ یا گرمادهی موضعی کمک بگیرید.



اشتباهات رایج در جا زدن و جداسازی بلبرینگ

انتخاب روش صحیح نصب و دمونتاژ، علاوه بر افزایش طول عمر بلبرینگ، از آسیب به دستگاه و صرف هزینه‌های اضافی جلوگیری می‌کند. برای پیشگیری از خرابی زودهنگام بلبرینگ، از روش‌های زیر استفاده نکنید:

• اعمال نیروی ضربه‌ای یا شدید: استفاده از چکش یا لوله برای نصب بلبرینگ روش رایجی است، اما می‌تواند موجب ترک خوردگی یا شکست رینگ داخلی شود و بلبرینگ را غیرقابل استفاده کند.
• اعمال نیرو به رینگ اشتباه: وارد کردن فشار به رینگی که درگیر فیت نیست، باعث فرورفتگی در ساچمه‌ها و مسیر غلتش می‌شود؛ پدیده‌ای که به آن «برینلینگ» گفته می‌شود و موجب خرابی کامل بلبرینگ خواهد شد.
• استفاده از شعله یا وان روغن داغ: گرم کردن بلبرینگ با مشعل یا قرار دادن آن در وان روغن ممکن است باعث آلودگی، کنترل‌ناپذیری دما و آسیب به ساختار متالورژیکی بلبرینگ شود. روش حرارتی وان روغن با وجود اینکه گاهی در راهنماهای سازنده ذکر می‌شود، اما طبق خیلی از استانداردها منسوخ شده است.

فرآیند نصب و دمونتاژ بلبرینگ نیاز به دقت بالا و شناخت کامل روش‌های مناسب دارد. رعایت دستورالعمل‌های صحیح نه‌تنها از خرابی زودرس جلوگیری می‌کند، بلکه عمر مفید بلبرینگ و پایداری عملکرد تجهیزات را نیز افزایش می‌دهد.



جمع بندی

نصب و جداسازی بلبرینگ، یکی از مهم‌ترین مراحل نگهداری صنعتی است و به دقت، ابزار تخصصی و رعایت روش‌های صحیح نیاز دارد. اگر برای جا زدن بلبرینگ و دمونتاژ آن از روی دستگاه امر نادرستی صورت بگیرد یا بیرینگ به درستی انتخاب نشده باشد، عملکرد این قطعه مختل می‌شود و خرابی تجهیزات، افزایش هزینه تعمیر و توقف تولید را در پی خواهد داشت.

در این مقاله، تلاش کردیم تا روش‌های استاندارد و اصولی نصب و دمونتاژ بلبرینگ را بررسی کنیم و نکات مربوط به هریک را از نظر بگذرانیم. البته این در اصل موضوع تفاوتی ایجاد نمی‌کند و برای هرگونه دستکاری بلبرینگ تجهیزات صنعتی، کار باید توسط متخصص انجام شود تا ریسک خرابی‌های محتمل به حداقل برسد.

جهت دریافت راهنمایی درباره روش‌های مناسب نصب و جداسازی بلبرینگ، انتخاب ابزار و ابهامات دیگری که ممکن است در طی فرایند پیش بیایند، می‌توانید با کارشناسان آتور صنعت در ارتباط باشید. همکاران ما در واحدهای پشتیبانی و تعمیرات تخصصی، در ساعات اداری پاسخگوی شما عزیزان از طریق مسیرهای ارتباطی آنلاین و تلفنی خواهند بود.



سؤالات متداول نحوه نصب و دمونتاژ بلبرینگ

1. ابزارهای ضروری برای نصب بلبرینگ کدام‌اند؟ ابزارهای ضروری نصب بلبرینگ شامل پرس یا آربورپرس، کیت نصب دستی، بوش‌ها و رینگ‌های ضربه‌ای، گرم‌کن القایی، پولر مکانیکی یا هیدرولیکی و آچارهای قفلی است. انتخاب ابزار باید متناسب با اندازه و نوع فیت بلبرینگ انجام شود.
2. چه روش‌هایی برای دمونتاژ بلبرینگ وجود دارد؟ برای دمونتاژ بلبرینگ از پولرهای مکانیکی و هیدرولیکی، مهره‌های هیدرولیکی، سیستم تزریق روغن، گرم‌کن القایی و در برخی موارد ابزارهای استخراج کور استفاده می‌شود تا فرآیند جداسازی ایمن و بدون آسیب انجام گیرد.
3. هنگام نصب بلبرینگ باید به چه نکاتی دقت کرد؟ در نصب بلبرینگ باید به تراز دقیق محور، تمیزی سطوح، انتخاب فیت مناسب، روانکاری کافی، جلوگیری از ضربه و اعمال نیرو فقط روی رینگ صحیح توجه شود تا از تغییر شکل و آسیب داخلی جلوگیری گردد.
4. آیا گرم کردن بلبرینگ برای نصب استاندارد است؟ گرم کردن بلبرینگ با روش کنترل‌شده و دمای استاندارد (معمولاً بین 80 تا 110 درجه سانتی‌گراد) روش کاملاً مجاز و صنعتی است. این کار باعث انبساط یکنواخت رینگ داخلی و نصب آسان بدون اعمال فشار مکانیکی می‌شود.
5. چگونه از آسیب رساندن به شفت یا هوزینگ هنگام نصب جلوگیری کنیم؟ برای جلوگیری از آسیب به شفت یا هوزینگ، باید نیرو فقط از طریق ابزار مناسب و بر محور عمود وارد شود. سطوح نصب تمیز و روغن‌کاری شوند و از ضربه مستقیم یا فشار ناهم‌محور خودداری گردد.
6. آیا می‌شود بعد از دمونتاژ بلبرینگ را مجدداً استفاده کرد؟ در صورت جداسازی صحیح بدون ایجاد ترک، سایش یا تغییر رنگ حرارتی، می‌توان بلبرینگ را دوباره استفاده کرد. با این حال، قبل از نصب مجدد باید بررسی چشمی، اندازه‌گیری لقی و ارزیابی سلامت سطح انجام شود.
