ترموکوپل کوره چیست؟ + انواع ترموکوپل کوره و کاربردها

تغییرات و پردازش متریال در بسیاری از صنایع و به خصوص برای ترکیبات فلزی، به وفور از المان حرارت بالا بهره می‌برد. در فرایندهایی از جمله ذوب، عملیات گرمایی (Heat treat) و سایر اعمالی که روی مواد اجرا می‌شوند، کنترل دما حائز اهمیت بسیار بالاست. برای پایش سطح حرارت بدین منظور، از سنسوری تحت عنوان ترموکوپل کوره استفاده می‌شود. این ابزار اصولاً با هدف اندازه گیری دمای نامشخص اجسام، اجزا و مواد به کار می‌رود.

از آنجا که ترموکوپل‌ کوره سرعت پاسخگویی (ریسپانس تایم) بسیار کمی دارد و در ابعاد کوچکی ساخته می‌شود، می‌توان در شرایط مختلف از آن بهره برد. بسته به ترکیب مواد به کار رفته در ساخت ترموکوپل کوره، این وسیله می‌تواند دماهایی در دامنه 270 تا بالای 2500 درجه سلسیوس را بسنجد.

ترموکوپل کوره با وجود چنین خاصیت شگفت انگیزی که دارد، از ساختار بسیار ساده‌ای تشکیل شده است که هم دوام بالایی از خود نشان می‌دهد و هم از لحاظ اقتصادی به صرفه می‌باشد. در این راهنما از آتور صنعت، نگاهی دقیق‌تر به انواع ترموکوپل مناسب کوره خواهیم داشت و شرح خواهیم داد که چطور می‌توانید مدل مناسب کاربری خود را اتتخاب نمایید.



ترموکوپل کوره چیست؟

ترموکوپل کوره (Furnace Thermocouple) یک حسگر اندازه‌گیری دما در سیستم‌های گرمایشی مانند دیگ بخار، کوره‌های گازی و کوره‌های صنعتی است که وظیفه آن نظارت بر دمای شعله یا محفظه حرارتی می‌باشد. این تجهیز از دو سیم فلزی یا آلیاژی متفاوت تشکیل شده که در یک نقطه به هم متصل می‌شوند. این نقطه، محل اتصال داغ (Hot Junction) نام دارد. زمانی که این نقطه گرم می‌شود، به واسطه پدیده سیبک (Seebeck Effect) اختلاف دمای بین دو فلز ولتاژ بسیار کوچکی به وجود می‌آورد.

در کاربردهای مرتبط با کوره یا دستگاه‌های گازی، محل اتصال داغ در شعله پیلوت یا ناحیه مشعل قرار می‌گیرد و دو سیم آن تا محل شیر گاز یا ماژول کنترل که معادل دمای محیط هستند، امتداد پیدا می‌کنند. اتصال بین دو فلز معمولاً از طریق جوش یا لحیم انجام می‌شود تا اتصال حرارتی و الکتریکی مطمئنی به‌وجود بیاید.

برای جلوگیری از اتصال ناخواسته، سیم‌های ترموکوپل کوره به‌جز در محل اتصال داغ، باید در تمام طول خود عایق باشند. تولیدکنندگان برای محدوده‌های دمایی مختلف از آلیاژهای خاصی مانند ترکیب آهن/کنستانتان یا کرومل/آلومل استفاده می‌کنند. سیم‌ها با مواد مقاوم به دما مانند سرامیک، شیشه یا غلاف فلزی پوشانده می‌شوند تا از تماس با زمین یا اتصال کوتاه جلوگیری شود.

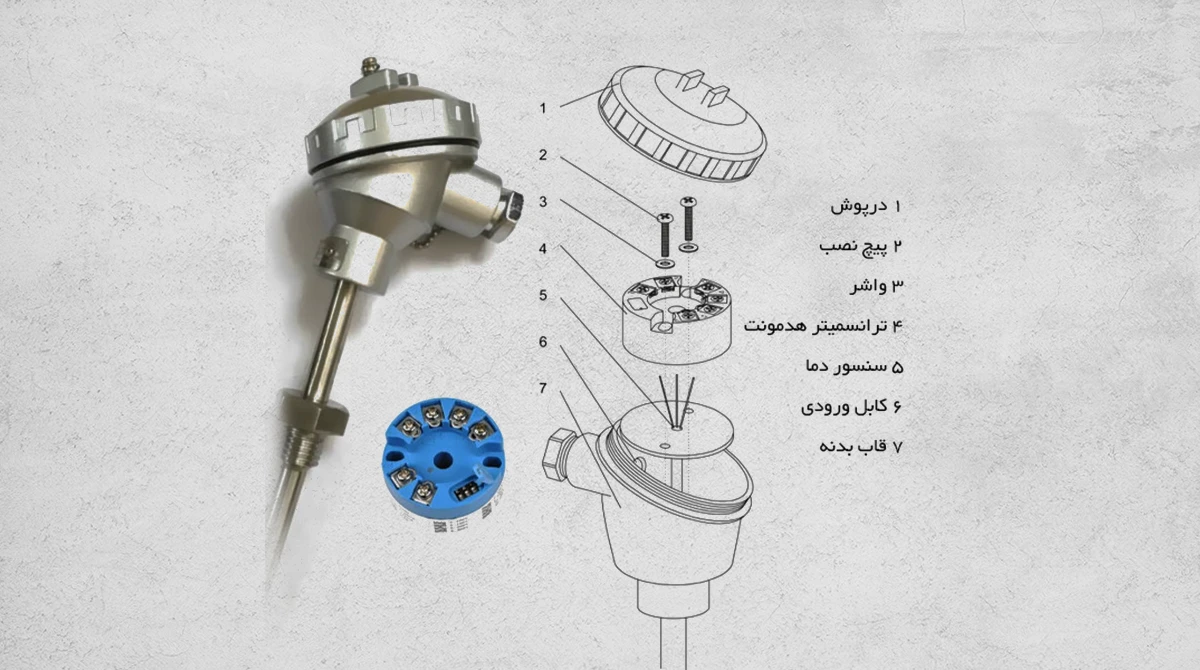

اجزای ترموکوپل کوره

• سیم‌های ترموکوپل (ترموالمنت): دو هادی فلزی غیرهم‌جنس (مثل Ni–Cr / Ni در نوع K یا آلیاژهای پلاتین/رودیوم برای دماهای بالا) که از طریق اثر سیبک اختلاف ولتاژ تولید می‌کنند.
• عایق یا فیلر: سیم‌ها در پودر فشرده اکسید منیزیم (MgO) یا مواد سرامیکی مشابه جاسازی می‌شوند تا از تماس الکتریکی با یکدیگر و با غلاف جلوگیری شود، ولی انتقال حرارت همچنان برقرار می‌ماند.
• غلاف محافظ : لوله‌ای فلزی از جنس استنلس استیل، اینکونل یا گاهی سرامیک که بخش داخلی را پوشش داده و از آسیب مکانیکی، گازهای خورنده و فشار محیط محافظت می‌کند.
• محل اتصال داغ (هات جانکشن): در نوک حسگر، دو سیم با جوش یا لحیم به هم متصل می‌شوند تا نقطه حساس به دما را تشکیل دهند. بسته به طراحی، این اتصال ممکن است در تماس مستقیم با غلاف یا به‌صورت ایزوله باشد.
• محل اتصال سرد یا مرجع: انتهای دیگر سیم‌ها به ترمینال یا رابط اتصال داده می‌شود. گاهی این بخش با همان آلیاژ ترموکوپل یا سیم‌های جبرانی (Extension / Compensating) ادامه می‌یابد و با مواد ضد رطوبت و درپوش محافظ پوشانده می‌شود تا از جذب رطوبت توسط MgO جلوگیری شود.

یکی از مهم‌ترین مزایای ترموکوپل کوره، سادگی در ساخت و انعطاف در طراحی برای کاربردهای گوناگون است. برای مثال در صنایع غذایی، نوک سنسور به‌صورت تیز ساخته می‌شود تا به‌راحتی در مواد غذایی نفوذ کند. ولی در عملیات حرارتی فلزات، می‌توان آن را مستقیم به قطعه جوش داد. در برخی مدل‌ها، نوک حسگر تخت طراحی می‌شود تا تماس حرارتی بهتری داشته باشد یا برای نصب سریع‌تر با مگنت همراه شود.



ترموکوپل چگونه کار می‌کند؟

زمانی‌که یک سر از دو سیم فلزی غیرهم‌جنس (اتصال داغ) گرم شود و سر دیگر (اتصال سرد یا مرجع) در دمای پایین‌تری باقی بماند، ولتاژی در مدار به‌وجود می‌آید. این پدیده همان اثر سیبک است. طبق این اثر، چون فلزات مختلف هدایت حرارتی و الکترونی متفاوتی دارند، اختلاف دما موجب ایجاد نیروی محرکه الکتریکی متناسب با این اختلاف می‌شود.

کنترلر یا ابزار اندازه‌گیری، این ولتاژ را می‌گیرد و با استفاده از جداول کالیبراسیون یا معادلات مخصوص همان نوع ترموکوپل، دمای نقطه داغ را نسبت به نقطه سرد محاسبه می‌کند. در سیستم‌های کنترلی و ایمنی کوره، محل اتصال داغ ترموکوپل درون شعله یا منطقه با دمای بالا قرار می‌گیرد.

تا زمانی‌که شعله پایدار است و اتصال داغ گرم باشد، ولتاژ تولیدی در سطح مشخصی باقی می‌ماند و جریان لازم برای باز نگه‌داشتن شیر گاز تأمین می‌شود. در صورتی‌که شعله خاموش شود، گرما از بین رفته و ولتاژ کاهش می‌یابد، جریان متوقف می‌شود و شیر پیلوت بسته می‌شود تا از نشت گاز جلوگیری گردد.

به همین دلیل ترموکوپل یک قطعه ایمنی حیاتی در کوره‌ها محسوب می‌شود. اگر شعله پیلوت ضعیف شده یا به‌طور کامل ترموکوپل را نپوشاند، سیستم نیاز به سرویس دارد تا خطر تجمع گاز در محفظه یا فضای اطراف از بین برود.

در برخی طراحی‌ها، چندین ترموکوپل به‌صورت سری به هم متصل می‌شوند تا ولتاژ بالاتری تولید کنند که به این مجموعه ترموپایل (Thermopile) گفته می‌شود. ترموپایل‌ها در سیستم‌های پیلوت دائمی استفاده می‌شوند و معمولاً ولتاژی بین 600 تا 750 میلی‌ولت ایجاد می‌کنند. در شکل زیر می‌توانید یک نمونه از نحوه اتصال این مدل ترموکوپل را ببینید که با سیم‌های آهن و مس به طور متناوب ساخته شده است.



انواع ترموکوپل کوره

طبق استانداردهای موجود، ترموکوپل های کوره بر اساس نحوه ساخت و نوع کاربرد نهایی در چند گروه اصلی طبقه‌بندی می‌شوند. این دسته‌بندی شامل موارد زیر است:

• ترموکوپل‌های پایه و ترموکوپل‌های نجیب
• ترموکوپل‌های مصرفی و غیرمصرفی

ترموکوپل پایه (Base) از آلیاژهای ساده‌تری مانند آهن، کروم، نیکل و مس ساخته می‌شود و به دلیل قیمت مناسب و قابلیت استفاده در شرایط مختلف، پرکاربردترین نوع در صنایع محسوب می‌شود. انواع K، E، J، N و T در این گروه قرار دارند.

ترموکوپل نجیب (Noble) از فلزاتی با قیمت بالاتر مانند پلاتین و رودیوم ساخته می‌شود. انواع R، S و B در این گروه قرار دارند. این ترموکوپل‌ها در دماهای بالا پایداری و دقت خود را برای مدت طولانی حفظ می‌کنند، اما به دلیل استفاده از فلزات گران، قیمت بالاتری دارند. انواع نجیب، بهترین ترموکوپل برای کوره خلاء و فرایندهای حرارتی با دمای بسیار بالا هستند.

ترموکوپل‌های مصرفی معمولاً با موادی مانند فایبرگلاس، پارچه سرامیکی یا پوشش‌های پلیمری محافظت می‌شوند و به‌صورت قرقره‌ای عرضه می‌گردند. این نوع کابل‌ها قابلیت برش به اندازه دلخواه را دارند و با پیچاندن یا جوش دادن دو سیم به یکدیگر، ترموکوپل کوره ساخته می‌شود.

ترموکوپل کوره غیرمصرفی با عایق‌های سرامیکی یا معدنی محافظت شده و معمولاً دارای غلاف فلزی خارجی است. در این ساختار المنت‌ها در معرض محیط قرار نمی‌گیرند، در نتیجه طول عمر بیشتری دارند.



انواع ترموکوپل کوره بر اساس متریال

بیشتر ترموکوپل‌های کوره با حروفی مشخص می‌شوند که در ظاهر بی‌معنا به نظر می‌رسند و لزوماً با نماد شیمیایی فلز اصلی مطابقت ندارند. مؤسسه استاندارد ملی آمریکا (ANSI) و انجمن مواد آمریکا (ASTM) نُه نوع اصلی ترموکوپل را معرفی کرده‌اند: B، E، J، K، N، R، S، T و C. در این میان، انواع K، R، B و S که بیشترین تاب آوری در دمای بالا را دارند به عنوان ترموکوپل کوره به کار می‌روند.



ترموکوپل کوره نوع K

ترموکوپل نوع K به دلیل دقت و پایداری بالا، در اندازه‌گیری دما تا 1370 درجه سانتیگراد کاربرد گسترده‌ای دارد. توصیه می‌کنیم برای محافظت در برابر اتمسفرهای احیاکننده، از غلاف فلزی یا سرامیکی مناسب استفاده کنید. در محیط‌های اکسیدکننده مثل کوره‌های برقی، اگر شرایط مساعد باشد استفاده از غلاف الزامی نیست، اما برای افزایش تمیزی و دوام کلی توصیه می‌شود. این نوع ترموکوپل معمولاً دوام بیشتری نسبت به نوع J دارد، زیرا سیم آهنی در نوع J در دماهای بالا سریع‌تر دچار اکسیداسیون می‌شود.



ترموکوپل نوع J

محدوده دمای کاری ترموکوپل J کمتر (حداکثر 760 درجه سانتیگراد) و عمر مفیدش کوتاه‌تر از سایر انواع است، در نتیجه امکان استفاده از آن در کوره‌های صنعتی وجود ندارد. ترکیب آهن و کنستانتان (آلیاژ مس-نیکل) در آن، قیمت تمام‌شده را پایین آورده است، اما پایه آهنی مستعد زنگ‌زدگی خواهد بود.



ترموکوپل کوره نوع N

این نوع ترموکوپل بر پایه نیکل ساخته شده و برای دماهای بالا تا نهایتا 1260 درجه مورد استفاده قرار می‌گیرد. اگرچه جایگزین مستقیم نوع K نیست، اما در دماهای زیاد مقاومت بهتری در برابر اکسیداسیون دارد و در محیط‌هایی که گوگرد وجود دارد، طول عمر بیشتری از خود نشان می‌دهد.



ترموکوپل نوع E

ترموکوپل نوع E در میان انواع رایج ترموکوپل‌ها، بیشترین خروجی ولتاژ را دارد. ترموکوپل نوع E در محیط‌های خنثی و اکسیدکننده مانند بسیاری از کوره‌های صنعتی قابل استفاده است و به دلیل استفاده از کرومل و کنستانتان، تیپ E گزینه‌ای مقرون‌به‌صرفه محسوب می‌شود. این ترموکوپل‌ها اگرچه از نظر دقت و پایداری عملکرد از نوع K دقیق‌تر هستند، اما تنها تا دمای حدود 880 درجه سانتیگراد قابل استفاده‌اند.



ترموکوپل نوع R و نوع S

ترموکوپل‌های نوع R و نوع S پایه‌های پلاتین آلیاژی دارند و از لحاظ قابلیت تحمل دمای اکستریم، به یکدیگر شبیه‌اند. ترموکوپل کوره نوع R تا دمای 1600 درجه سانتیگراد را تحمل می‌کند و نوع S می‌تواند تا 1800 درجه سانتیگراد جوابگو باشد.

این دو نوع برای کاربردهایی در دماهای بسیار بالا مثل عملیات حرارتی فلزات و صنایع بیوتکنولوژی مناسب‌اند و معمولاً داخل لوله‌های سرامیکی با پوشش ثانویه برای عایق‌کاری نصب می‌شوند. پایه مثبت در ترموکوپل نوع R از ترکیب 13% رودیوم و پلاتین تشکیل شده و پایه مثبت در نوع S شامل 10% رودیوم است. ترموکوپل کوره نوع R نسبت به نوع S خروجی بالاتر و پایداری بیشتری دارد. این دو نوع معمولاً در کوره‌های صنعتی دمای بالا و کوره‌های آزمایشگاهی دقیق به کار می‌روند.



ترموکوپل نوع B

ترموکوپل نوع B از دو پایه گران‌قیمت ساخته شده از آلیاژ پلاتین / رودیوم تشکیل شده است. پایه مثبت شامل 30% رودیوم و پایه منفی شامل 6% رودیوم است. این نوع ترموکوپل کوره توانایی تحمل دمای تا 1800 درجه سانتیگراد را دارد و در کاربردهایی مانند تولید شیشه و زباله‌سوزهای صنعتی بسیار مورد استفاده قرار می‌گیرد.

البته میزان خروجی ترموکوپل نوع B کمتر از نوع R و S است و در برابر رانش حرارتی حساس‌تر عمل می‌کند. ترموکوپل نوع B معمولاً در کوره‌های ذوب فلزات و کوره‌های شیشه‌سازی مورد استفاده قرار می‌گیرد.



ترموکوپل‌های نوع WR، W3 و W5

ترموکوپل‌های نوع WR، W3 و W5 به دلیل استفاده از فلزات دیرگداز تنگستن و رنیوم، توانایی کارکرد در دماهای بسیار بالا تا حدود 2315 درجه سانتیگراد را دارند. مقاومت حرارتی فوق‌العاده این مدل‌ها باعث شده که در کاربردهایی مانند صنایع خورشیدی و هوافضا مورد استفاده قرار بگیرند. با این حال، این ترموکوپل‌ها هیچ مقاومتی در برابر اکسیداسیون ندارند و تنها می‌توان از آن‌ها در محیط‌های خلأ، هیدروژن یا اتمسفر خنثی (مانند کوره‌های خلا و کوره‌های گازی صنعتی) استفاده کرد.

در جدول زیر، محدوده‌های عملکرد دمایی انواع ترموکوپل کوره را توضیح داده‌ایم. کدبندی رنگی ANSI این جدول بر اساس استاندارد امریکا تعیین شده است که در ایران هم به کار می‌رود.

کد	فلز / آلیاژ	رنگ‌بندی ANSI (سیم مثبت / منفی)	محدوده دمای کاری پیوسته (درجه سانتیگراد)	محدوده دمای کوتاه‌مدت (درجه سانتیگراد)	حدود خطای استاندارد (درجه سانتیگراد)	حدود خطای ویژه (درجه سانتیگراد)
J	آهن / کنستانتان	سفید / قرمز	0 تا حدود 750	تا حدود 800	±2.2 یا ±0.75 %	±1.1 یا ±0.4 %
K	نیکل-کروم / نیکل-آلومل	زرد / قرمز	0 تا حدود 1250	تا حدود 1370	±2.2 یا ±0.75 %	±1.1 یا ±0.4 %
E	نیکل-کروم / کنستانتان	بنفش / قرمز	0 تا حدود 900	تا حدود 1000	±1.7 یا ±0.5 %	±1.0 یا ±0.4 %
N	نیکروسیل / نیسیل	نارنجی / قرمز	0 تا حدود 1250	تا حدود 1370	±2.2 یا ±0.75 %	±1.1 یا ±0.4 %
S	پلاتین-10 % رودیم / پلاتین	سبز (برای سیم‌های جبرانی)	0 تا حدود 1450	تا حدود 1700	±1.5 یا ±0.25 %	±0.6 یا ±0.1 %
R	پلاتین-13 % رودیم / پلاتین	سبز (برای سیم‌های جبرانی)	0 تا حدود 1450	تا حدود 1700	±1.5 یا ±0.25 %	±0.6 یا ±0.1 %
B	پلاتین-30 % رودیم / پلاتین-6 % رودیم	سبز (برای سیم‌های جبرانی)	800 تا حدود 1700	تا حدود 1820	±0.5 %	±0.25 %

منحنی دما و ولتاژ ترموکوپل کوره، به وضوح نشان می‌دهد که رابطه غیرخطی بین دمای محل اتصال نقطه داغ و ولتاژ تولیدی وجود دارد. این رابطه، مستقیم به ترکیب فلزات به کار رفته در ساختار ابزار وابسته است.

انواع ترموکوپل بر اساس شبوه نصب

نحوه نصب ترموکوپل در کوره، به اندازه ساختار داخلی آن مهم است. نوع نصب، میزان تماس با حرارت، حفاظت مکانیکی، سهولت در تعویض و دقت اندازه‌گیری را تعیین می‌کند. در محیط‌های صنعتی، چند روش رایج برای نصب ترموکوپل کوره وجود دارد.



نصب در ترموول یا لوله محافظ

در این روش، پروب ترموکوپل کوره داخل ترموول (لوله فلزی با انتهای بسته؛ Thermowell به انگلیسی) قرار می‌گیرد که به‌صورت رزوه‌ای (مثلاً 1/2″ NPT) یا فلنجی به دیواره یا نازل کوره متصل می‌شود. ترموول از حسگر در برابر جریان، فشار و خوردگی محافظت کرده و امکان تعویض آن را بدون باز کردن یا کاهش فشار خط یا محفظه فراهم می‌کند.

لوله‌های محافظ (فلزی یا سرامیکی) گزینه‌ای ساده‌تر و اقتصادی‌تر هستند. برای دماهای بسیار بالا، مانند سرویس‌های نوع R، S یا B، از لوله‌های سرامیکی برای ترموکوپل کوره استفاده می‌شود.



نصب مستقیم پروب با فیتینگ فشاری قابل تنظیم

در این حالت، پروب‌های عایق معدنی (MI) از یک گلند عبور کرده و توسط فیتینگ فشاری (NPT یا BSP) محکم می‌شوند. این شیوه در مجاری هوا، لوله‌های تابشی و بدنه کوره‌ها به کار می‌رود که نیاز به تعویض سریع و تنظیم دقیق عمق قرارگیری دارند. برای اطمینان از اتصال مقاوم، معمولاً با هد صنعتی (اغلب 1/2″ NPT) همراه می‌شود.



نصب فنری درون ترموول

در این روش، مجموعه‌ای فنردار نوک ترموکوپل را به کف ترموول فشار می‌دهد تا تماس حرارتی یکنواخت و واکنش سریع و تکرارپذیر پس از هر بار تعمیر حاصل شود. این نوع نصب، روش استاندارد برای ترموول‌های به‌کاررفته در مشعل‌ها، لوله‌های حرارتی و خطوط تحت فشار به شمار می‌رود.



نصب پدی یا سطحی

برای اندازه‌گیری دمای دیواره کوره یا سطح لوله، یک پد یا کفشک روی سطح جوش داده می‌شود و محل اتصال ترموکوپل در زیر آن قرار می‌گیرد. مدل‌های مختلفی از این نوع نصب وجود دارد؛ از جمله نوع چسبی، واشردار پیچ‌دار، گیره‌ای یا مغناطیسی (در مواردی که جوشکاری مجاز نیست). این شیوه برای پایش سلامت لوله‌های حرارتی و مخازن با جداره نسوز بسیار مناسب است.



نصب غوطه‌ور یا دیپ

در صنایع ریخته‌گری و ذوب، از ترموکوپل‌های یک‌بارمصرف نصب‌شده روی لانْس استفاده می‌شود. اپراتور، نوک ترموکوپل کوره را برای چند ثانیه در فلز مذاب فرو می‌برد تا دما را اندازه‌گیری کرده و گاه نمونه‌گیری انجام بدهد. پس از آن، نوک مصرف‌شده دور انداخته می‌شود. این نوک‌ها و نیزه‌ها برای مقاومت در برابر پاشش و سرباره‌های خورنده طراحی شده‌اند.



نصب در محفظه‌های خلأ یا پرفشار

در کوره‌های دربسته مانند کوره خلأ، کوره گازی بی‌اثر یا سیستم HIP، حسگرها از طریق فیدتروهای مخصوص وارد محفظه می‌شوند. این فیدتروها ممکن است از نوع جوشی، KF/ISO یا CF/ConFlat باشند تا ضمن عبور چندین ترموکوپل، آب‌بندی کامل محفظه حفظ شود. فیدترو روی پورت نصب می‌شود و داخل محفظه، سیم‌ها به تجهیزات یا ترموول‌های داخلی متصل می‌گردند.



انواع اتصالات ترموکوپل کوره

ترموکوپل‌های غلاف‌دار (Sheathed)

در این نوع ترموکوپل کوره، سیم‌ها درون یک لوله محافظ یا غلاف فلزی (مانند استنلس استیل، اینکنل یا آلیاژهای مقاوم در دمای بالا) و گاهی از جنس سرامیک قرار می‌گیرند. در داخل این غلاف، سیم‌های ترموکوپل با موادی مانند اکسید منیزیم از یکدیگر و از دیواره غلاف عایق شده‌اند.

 ترموکوپل‌های غلاف‌دار در سه نوع اتصال تولید می‌شوند: اتصال زمین‌ شده (grounded)، اتصال زمین نشده (ungrounded) و اتصال باز (exposed). در مدل اتصال زمین شده، سیم‌های ترموکوپل به‌صورت فیزیکی به دیواره داخلی نوک غلاف متصل می‌شوند. این طراحی موجب انتقال سریع حرارت از محیط بیرون از طریق دیواره غلاف به نقطه اتصال می‌شود.

در ترموکوپل اتصال زمین نشده، محل جوش (نقطه داغ) به سطح داخلی غلاف فلزی متصل است و مسیر حرارتی پیوسته‌ای بین المنت حساس و غلاف ایجاد می‌کند. این ساختار باعث انتقال سریع حرارت از محیط به نقطه اندازه‌گیری و در نتیجه پاسخ‌دهی سریع‌تر می‌شود. البته چون اتصال مستقیماً به غلاف متصل است، در محیط‌هایی با نویز الکتریکی بالا یا حلقه‌های زمین، احتمال تداخل سیگنال بیشتر خواهد بود.

در ترموکوپل‎هایی که اتصال زمین نشده اند، نقطه اتصال از غلاف جداست و هیچ تماس الکتریکی میان نقطه جوش و بدنه فلزی وجود ندارد. در این حالت، سیم‌ها به هم متصل می‌شوند و غلاف تنها نقش محافظ مکانیکی دارد. این طراحی در برابر نویزهای الکتریکی و جریان‌های ناخواسته مقاوم است و پایداری اندازه‌گیری را در محیط‌های صنعتی دارای تداخل الکتریکی بالا افزایش می‌دهد. زمان پاسخدهی یا ریسپانس تایم در این مدل کمی کندتر از نوع اتصال زمین شده است، چون حرارت باید ابتدا از طریق عایق به نقطه اتصال برسد.



ترموکوپل‌های بدون غلاف ( Exposed Thermocouples)

در این نوع ترموکوپل کوره، نقطه جوش ترموکوپل درون غلاف محافظ قرار ندارد و مستقیماً در تماس با محیط (مانند گاز، شعله یا هوا) قرار می‌گیرد. گوی یا نوک ترموکوپل ممکن است حتی از غلاف بیرون زده باشد. این طراحی سریع‌ترین زمان پاسخ را دارد، چون مانعی در مسیر انتقال حرارت نیست. با این حال، به‌دلیل باز بودن نقطه اتصال، مقاومت کمی در برابر خوردگی، سایش یا آلودگی دارد و برای محیط‌های خشن یا دارای ذرات معلق مناسب نیست.



ترموکوپل ایزوله یا دوگانه (Isolated / Dual Junction Thermocouple)

این مدل نوعی طراحی خاص از ترموکوپل کوره است که برای سنجش هم‌زمان چند مدار یا اندازه‌گیری‌های تکراری استفاده می‌شود. در این ساختار، اتصالات به‌گونه‌ای ساخته می‌شوند که از یکدیگر یا از غلاف جدا باشند تا تداخل و نویز کاهش یابد. هدف از این طراحی، ایجاد تعادلی میان سرعت پاسخ‌دهی و مقاومت در برابر نویز است، به‌ویژه در محیط‌هایی که سیکل حرارتی یا شرایط پیچیده دارند.



نحوه انتخاب ترموکوپل کوره

برای انتخاب ترموکوپل مناسب در کنترل یا ثبت دمای کوره، ابتدا باید نوع فرآیند و شرایط کاری را بررسی کنید. عوامل متعددی در عملکرد ترموکوپل تأثیر می‌گذارند که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:

• بازه دمایی مورد استفاده
• نوع محیطی که ترموکوپل در آن قرار می‌گیرد
• احتمال تداخل الکتریکی
• میزان دقت موردنیاز طبق استانداردهای مربوطه و سایر شرایط فنی



تعیین بازه دمایی مورد نیاز

در ابتدا باید بالاترین دمای عملیاتی واقعی و مدت زمانی که ترموکوپل در آن دما باقی می‌ماند را مشخص کنید. ترموکوپل‌های نوع K و N برای اغلب کوره‌های فرآیندی تا حدود  1,200–1,260 درجه سانتیگراد به‌صورت پیوسته کاربرد دارند و در شرایط کوتاه‌مدت می‌توانند تا حدود 1,300–1,370 درجه سانتیگراد را تحمل کنند. در دماهای بالاتر از °C 900، نوع N به‌دلیل پایداری طولانی‌مدت و مقاومت بهتر در برابر اکسیداسیون، نسبت به نوع K عملکرد مطلوب‌تری دارد.

ترموکوپل‌های فلز نجیب نوع S و R تا دمای حدود 1,450 (به‌صورت کوتاه‌مدت تا 1,700) و نوع B تا حدود 1,700–1,820 درجه سانتیگراد کار می‌کنند. از همین رو برای کوره‌های با دمای بالا، مانند کوره‌های ذوب و پخت صنعتی مناسب‌اند. در انتخاب پروب ترموکوپل کوره، همیشه نوعی را انتخاب کنید که رتبه دمای پیوسته آن با دمای کاری موردنظر هم‌خوانی داشته باشد.

ظرفیت حرارتی کوتاه‌مدت را صرفاً به‌عنوان تحمل مقطعی در نظر بگیرید. برای اطمینان از دقت و تلرانس، به جداول استاندارد ANSI/ASTM E230 یا IEC 60584 مراجعه کنید.

گزینه‌های کاربردی:

•  تا حدود 1,150 درجه سانتیگراد: نوع N (با پایداری بلندمدت) یا نوع K در کوره‌های اکسیداسیونی تمیز.
•  1,150–1,450 درجه سانتیگراد: نوع S یا R.
• بالاتر از 1,450 درجه سانتیگراد یا در شرایط سیکل حرارتی شدید با کنترل دقیق: نوع B (با حساسیت پایین‌تر).



شرایط محیطی

آلیاژ و غلاف ترموکوپل کوره را متناسب با شرایط محیطی و نوع گازهای موجود انتخاب کنید. در کوره‌های اکسیداسیونی، ترموکوپل‌های نوع K و N با غلاف Inconel 600/601 یا استیل‌های مقاوم به دمای بالا عملکرد مناسبی دارند. نوع N در مواجهه طولانی‌مدت با دمای زیاد، نسبت به نوع K مقاومت بهتری در برابر پوسیدگی  دارد.

در محیط‌های حاوی سولفور، کربن یا گازهای احیایی، ترموکوپل‌های پایه فلزی دچار رانش سریع می‌شوند. در این موارد از غلاف‌های محافظ سرامیکی، دیواره ضخیم‌تر یا المنت‌های فلز نجیب S/R/B در لوله‌های محافظ سرامیکی با خلوص بالا استفاده کنید.

در جریان‌های پرسرعت یا ساینده، ترموکوپل‌های MI  با عایق معدنی یا MgO فشرده و نوک مقاوم، گزینه‌ای ایده‌آل هستند. برای کاربردهای تحت فشار، از اتصالات جوشی مقاوم استفاده کرده و مقاومت آلیاژ غلاف را در دمای کاری بررسی کنید.

غلاف‌های رایج برای ترموکوپل کوره شامل استیل‌های 310، 316، 330، 347، 446 و آلیاژهای Inconel 600 و 601 می‌شوند که هرکدام محدودیت دمایی و خوردگی خاص خود را دارند؛ پیش از انتخاب نهایی، به جداول سازنده مراجعه کنید.

در سیستم‌های تمیز و بدون نویز الکتریکی، از ترموکوپل‌های اتصال زمین شده استفاده کنید تا پاسخ سریعتری بگیرید. اگر محیط نویز بالا دارد یا احتمال ایجاد حلقه با زمین هست، نوع اتصال زمین نشده بهتر خواهد بود. پیشتر هم اشاره کردیم که اگر در محیط ذرات معلق وجود دارد، سراغ ترموکوپل کوره بدون پوشش نروید.



دقت و پایداری در دماهای بالا

دقت اولیه ترموکوپل به کلاس تلرانس خریداری‌شده بستگی دارد (استاندارد ANSI/ASTM و در سیستم IEC کلاس‌های 1، 2 یا 3). پایداری طولانی‌مدت در دماهای بالا بیشتر به نوع ترموکوپل و شرایط محیطی وابسته است تا کلاس اولیه آن.

نوع N برای بهبود پایداری در مقایسه با نوع K در محیط‌های اکسیداسیونی طراحی شده و رانش کمتری در معرض طولانی‌مدت حرارت دارد. ترموکوپل‌های فلز نجیب S، R و B نیز در دماهای بسیار بالا بیشترین پایداری را دارند، هرچند هزینه بالاتر و خروجی ولتاژ کمتری دارند.

برای حفظ دقت عملکرد ترموکوپل کوره، نکات زیر را مدنظر داشته باشید:

1. در محدوده دمای کاری، کلاس تلرانس بالاتر (SLE یا IEC Class 1) را انتخاب کنید.
2. غلاف مناسب انتخاب کنید و مراقب باشید محیط آلوده نباشد.
3. جبران‌ساز دمای اتصال سرد کنترلر را دقیق تنظیم کنید.
4. برای دماهای بحرانی، برنامه‌ای برای کالیبراسیون مجدد یا تعویض دوره‌ای ترموکوپل داشته باشید.

در کوره‌های تولیدی با دمای حدود  1,000–1,200 درجه سانتیگراد و محیط اکسیداسیونی تمیز، استفاده از ترموکوپل اتصال زمین نشده نوع N با ساختار MI بهتر خواهد بود. انتخاب غلاف اینکانل 600 یا 601 استاندارد کلاس 1 IEC، تعادل خوبی میان هزینه، دوام و دقت کنترل ایجاد می‌‎کند.

اگر دمای تنظیمی به بالای 1,250 درجه سانتیگراد برسد یا نیاز به کنترل فوق‌العاده دقیق باشد، ترموکوپل‌های نوع S، R یا B انتخاب مناسبتری برای کوره خواهند بود.



جنس غلاف

متریال غلاف، نقش مهمی در ماندگاری و دوام بعد از خرید ترموکوپل کوره خواهد داشت. در کوره‌های با اتمسفر اکسیدکننده و شرایط عمومی تا دمای حدود 1000 تا 1100 درجه سانتیگراد، آلیاژهایی مانند 600/601 و فولادهای ضدزنگ 310، 316 و 446 رایج هستند. فولاد 310 SS برای کار مداوم تا حدود 1038 درجه سانتیگراد (و مقطعی تا 1149 درجه سانتیگراد) مناسب است،

برای نواحی با دمای بالاتر یا محیط‌های شیمیایی تهاجمی، بهتر است از پراب‌های MI با دیواره ضخیم‌تر و لوله‌های محافظ یا ترموول‌های سرامیکی استفاده کنید. آلیاژهایی مانند Inconel 600 یا 310 SS در ساخت لوله‌های کوره و سنسورهای جوش‌پدی اثبات‌شده‌اند.

حتماً سازگاری غلاف را با ترکیبات گاز خروجی مانند CO، CO₂، H₂O، سولفور و کلریدها و همچنین فشار بررسی کنید. توجه داشته باشید کابل‌های MI از MgO فشرده ساخته می‌شوند که خاصیت جذب رطوبت دارد. بنابراین برای حفظ مقاومت عایقی، حتماً اتصالات را آب‌بندی کرده و در محیط خشک نگهداری کنید.



ریسپانس تایم ترموکوپل کوره

زمان پاسخ‌دهی ترموکوپل کوره که به آن ریسپانس تایم یا ثابت زمان هم می‌گویند، مدت زمانی است که سنسور برای رسیدن به 63.2 درصد از تغییر ناگهانی دما در شرایط مشخص نیاز دارد. به‌طور معمول، برای آن‌که حسگر بتواند به مقدار کامل تغییر دما نزدیک شود، حدود پنج برابر این زمان لازم است.

ترموکوپل‌های اتصال باز، سریع‌ترین زمان پاسخ را دارند. هرچه قطر غلاف سنسور کوچک‌تر باشد، سرعت پاسخ افزایش می‌یابد اما در عوض، حداکثر دمای قابل‌تحمل کاهش پیدا می‌کند. با این حال باید توجه داشت که در برخی موارد، غلاف سنسور نمی‌تواند کل محدوده دمایی ترموکوپل را تحمل کند و این مسئله در انتخاب نوع آن اهمیت دارد.

پس از آن، ترموکوپل اتصال زمین شده قرار می‌گیرد که سرعت بالا و مقاومت مکانیکی مناسب دارد. اگر ترموکوپل اتصال زمین نداشته باشد، کندتر عمل می‌کند اما از نظر الکتریکی ایزوله بوده و برای سیستم‌های دارای نویز یا احتمال حلقه زمین، گزینه‌ای ایمن‌تر محسوب می‌شود.

پراب‌های MI با قطر کمتر (مثلاً 1.6 تا 3.0 میلی‌متر) سریع‌تر از مدل‌های قطور واکنش نشان می‌دهند و برای نواحی با سرعت جریان گاز بالا و خطر مکانیکی کم مناسب‌اند. در راهنماهای انتخاب، معمولاً اتصال باز برای بیشترین سرعت، ایزوله برای پایداری در محیط‌های نویزی و زمین‌دار برای تعادلی مناسب بین سرعت و دوام پیشنهاد می‌شود.



هزینه نگهداری

دقت طولانی‌مدت ترموکوپل کوره به میزان دریفت و آلودگی در دمای بالا بستگی دارد. برای عملکرد طولانی در محدوده 900 تا 1200 درجه سانتیگراد در کوره‌های اکسیدکننده، نوع N نسبت به K پایداری بیشتری دارد و دفعات کالیبراسیون یا تعویض را کاهش می‌دهد. ترموکوپل‌های فلزات گرانقیمت‌تری مانند R، S و B در دماهای بسیار بالا بهترین پایداری را ارائه می‌دهند اما هزینه خرید بالاتر و خروجی EMF کمتری دارند.

 برای افزایش عمر مفید ترموکوپل کوره، نکات زیر را رعایت کنید:

1. غلاف مناسب را با توجه به شرایط محیط انتخاب کنید.
2. از خشک و آب‌بندی بودن MgO اطمینان حاصل کنید تا مقاومت عایقی کاهش نیابد.
3. هنگام نیاز به دقت بالا، از ترموکوپل با IEC کلاس 1 استفاده کنید.
4. برنامه‌ای برای بازبینی یا تعویض دوره‌ای بر اساس مدت زمان کارکرد در دمای بالا و شدت اتمسفر داشته باشید.

در صنایع سنگین، ترموکوپل‌های MI به‌دلیل تحمل دما، فشار و ارتعاش بالا و در دسترس بودن در قطرهای 0.5 تا 12.7 میلی‌متر، بهترین گزینه بین دوام و هزینه محسوب می‌شوند.



چطور ترموکوپل کوره را تست کنیم؟

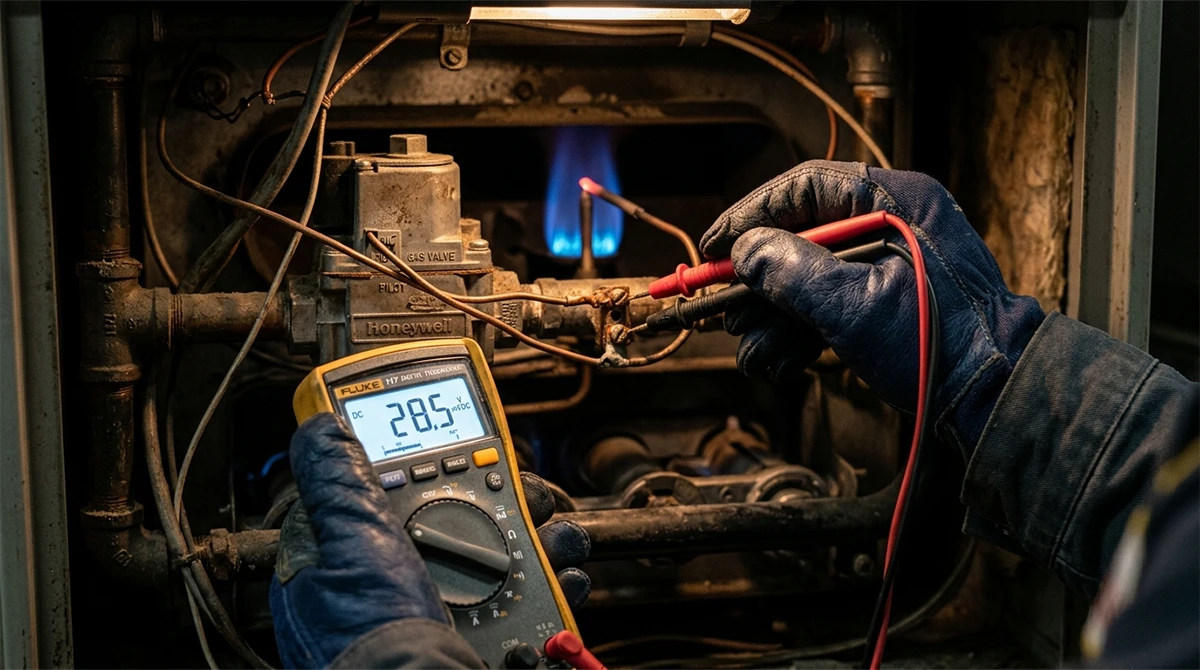

برای تست ترموکوپل کوره، به یک مولتی‌متر نیاز دارید که قابلیت اندازه‌گیری میلی‌ولت دی سی (mVDC) داشته باشد. معمولاً این گزینه با دکمه Range یا در قسمت سوم عدد ولتاژ DC نمایش داده می‌شود. حتماً مولتی‌متر را روی DC Voltage تنظیم کنید.

تست مدار باز (Open Circuit Test)

1. اتصال ترموکوپل را از شیر گاز جدا کنید.
2. یکی از پراب‌های مولتی‌متر را به سمت شیر گاز ترموکوپل و دیگری را به بدنه مسی وصل کنید.
3. پیلوت را روشن کنید. بیشتر شیرهای گاز دارای ولوم On/Off/Pilot هستند. با فشردن دکمه مخصوص، مسیر گاز به شعله پیلوت باز می‌شود. تا پایان تست ترموکوپل کوره، این دکمه باید پایین نگه داشته شود. در حالت قطع اتصال، شعله نباید پایدار بماند و با رها کردن دکمه باید خاموش شود.
4. پس از 30 تا 60 ثانیه حرارت‌دهی، عدد خوانده‌شده باید حدود 30 mVDC (با نوسان ±5 mVDC) باشد. اگر مقدار کمتر از 22 تا 25 mVDC بود، تعویض ترموکوپل توصیه می‌شود.

نکته: برای دریافت بیشترین ولتاژ خروجی، شعله پیلوت باید کاملاً نوک ترموکوپل را دربر بگیرد. در صورت نیاز به تست‌های تکمیلی، می‌توان از آداپتور مخصوصی استفاده کرد که در مجموعه آهنربا پیچ می‌شود و اتصال مولتی‌متر را فراهم می‌کند.



تست مدار بسته (Closed Circuit)

در این حالت، میلی‌ولت مصرفی توسط سیم‌پیچ الکترومگنت اندازه‌گیری می‌شود. مقدار تقریبی آن باید حدود نصف عدد مدار باز باشد. برای این تست از آداپتوری استفاده می‌شود که بین آهنربا و ترموکوپل قرار می‌گیرد.



تست بار مدار بسته (Closed Circuit Load)

این تست مشابه تست قبلی است، با این تفاوت که شعله اصلی مشعل روشن است. در حالت شعله پایدار، عدد باید تقریباً برابر با تست قبلی باشد. در صورت وجود کشش بیش‌ازحد دودکش یا شعله جداشده از نوک ترموکوپل، مقدار خوانده‌شده کاهش می‌یابد.



تست افت ولتاژ یا خاموشی (Drop Out)

آخرین مرحله، خاموش کردن شعله پیلوت است. این تست توان نگهداری آهنربا را در ولتاژ کاهش‌یافته اندازه‌گیری می‌کند. ترموکوپل سالم باید در ولتاژی کمتر از 6 mVDC از مدار خارج شود (مقدار معمول بین 1 تا 2 mVDC است). مدت مجاز برای افت ولتاژ حداکثر 180 ثانیه است که معمولاً بین 90 تا 120 ثانیه اتفاق می‌افتد. هنگام قطع کامل، صدای “کلیک” از عملکرد آهنربا شنیده می‌شود.



چگونه تشخیص دهیم ترموکوپل دچار مشکل شده است؟

ترموکوپل‌های کوره در اثر گذر زمان و قرار گرفتن در معرض حرارت بالا ممکن است فرسوده یا معیوب شوند. در این حالت، سیستم گرمایش گازی دیگر به‌درستی و ایمنی کار نمی‌کند و لازم است ترموکوپل کوره تعویض شود. به محض مشاهده هریک از نشانه‌های خرابی ترموکوپل کوره که در ادامه بررسی کرده‌ایم، باید به فکر تعویض این تجهیز باشید.

• خاموش شدن مکرر شعله پیلوت: شعله پیلوت در کوره‌های گازی ممکن است گاهی خاموش شود، اما روشن کردن مجدد آن باید آسان باشد. اگر پس از روشن کردن، شعله دوباره خاموش می‌شود، احتمال دارد ترموکوپل کوره نتواند سیگنال صحیح را برای باز نگه داشتن شیر گاز ارسال کند.
• خاموش شدن ناگهانی کوره: اگر کوره به‌طور غیرمنتظره خاموش می‌شود یا زمان کافی برای گرم کردن فضا ندارد، ممکن است ایراد از ترموکوپل کوره باشد که به‌صورت نامنظم جریان گاز را قطع می‌کند. این موضوع باعث می‌شود دستگاه پیش از رسیدن به دمای مطلوب از کار بیفتد.
• آسیب فیزیکی در بدنه ترموکوپل: ترموکوپل‌ها در معرض گردوغبار و رطوبت، به مرور دچار خوردگی یا تغییر شکل می‌شوند. در صورتی که بتوانید به ترموکوپل دسترسی داشته باشید، وجود خمیدگی، تغییر رنگ یا شکستگی در سطح آن را بررسی کنید.
• تاخیر در اشتعال کوره: اگر فرآیند روشن شدن کوره بیش از حد طول می‌کشد، یعنی ترموکوپل کوره ضعیف شده یا در انتقال گاز به مشعل دچار اختلال باشد. تعویض ترموکوپل، جریان گاز را به حالت طبیعی بازمی‌گرداند و روشن شدن کوره منظم انجام می‌شود.
• نوسان دما یا گرمایش نامنظم: وقتی ترموکوپل وظیفه خود را به‌درستی انجام ندهد، کارکرد کوره دچار نوسان می‌شود. در چنین شرایطی، دمای فضا یکسان نمی‌ماند و احتمالاً ترموکوپل کوره در کنترل گاز و حفظ گرمایش یکنواخت ناتوان است.



نکات مهم استفاده از ترموکوپل کوره

• دریفت و کهنگی ترموکوپل: قرارگیری طولانی‌مدت در دماهای بالا، به‌ویژه بیش از حدود 900 درجه سانتیگراد، موجب تغییرات متالورژیکی مانند رشد دانه، نفوذ و اکسیداسیون می‌شود که ولتاژ سیبِک را در طول زمان جابه‌جا می‌کند. در شرایط سخت، میزان این انحراف معمولاً بین 3 تا 6 درصد در سال است.
• شیب حرارتی در پروب: اگر پروب در نواحی با اختلاف دمای زیاد قرار گیرد، این اختلاف‌ها باعث ایجاد ولتاژهای مزاحم حرارتی در بخش‌های آلوده یا کهنه می‌شوند. لازم است اتصال داغ ترموکوپل دقیقاً با دمای کوره مطابقت داشته باشد.
• نفوذ آلودگی یا مسمومیت آلیاژی: ترکیباتی مانند سولفور، هالیدها، بخارهای قلیایی یا گازهای صنعتی می‌توانند در فلز یا غلاف ترموکوپل نفوذ کنند و ترکیب آلیاژ را تغییر دهند. این موضوع موجب خطا در کالیبراسیون یا حتی خرابی کامل در ترموکوپل کوره می‌شود.
• نویز الکتریکی و حلقه‌های ارت: در محیط‌های صنعتی که موتور، درایو یا تخلیه‌های ساکن وجود دارد، جریان‌های پراکنده و تداخل الکترومغناطیسی می‌توانند سیگنال بسیار ضعیف ترموکوپل را مختل کنند. استفاده از سنسور بدون اتصال زمین، کابل‌های به‌هم‌تابیده و شیلددار، و طرح ارت مناسب الزامی است.
• اثرات ترموول و عمق نصب پروب: اگر اتصال داغ به‌طور کامل در ناحیه فرایند غوطه‌ور نباشد یا فاصله زیادی از منبع حرارت داشته باشد، خطای اندازه‌گیری رخ می‌دهد. طول موثر ترموول باید طوری محاسبه شود که اتصال داغ دمای واقعی داخل کوره را دریافت کند.
• شوک، ارتعاش و خستگی مکانیکی: چرخه‌های مکرر گرمایش و سرمایش، لرزش‌های مداوم یا اختلاف انبساط حرارتی ممکن است باعث خستگی سیم‌ها، آسیب به درزها یا شکست در محل جوش شوند. استفاده از ساختار انعطاف‌پذیر و پایه‌های مقاوم به لرزش توصیه می‌شود.
• استراتژی کالیبراسیون و ردیابی: برنامه کالیبراسیون منظم (معمولاً سالانه یا بیشتر در شرایط سخت) باید بر اساس استانداردهای معتبر انجام شود. روند تغییرات انحراف ثبت و در صورت عبور از محدوده مجاز، ترموکوپل کوره تعویض شود.

جمع بندی

در این راهنما کوشیدیم تمام نکاتی که برای درک ترموکوپل کوره نیاز دارید را مرور کنیم. مشاهده نمودید که  این سنسور چگونه اختلاف دما را به سیگنال الکتریکی تبدیل می‌کند، تحت چه شرایطی واکنش نشان می‌دهد و چه متریال‌هایی دوام و دقت بیشتری دارند. با این آگاهی، می‌توانید انتخاب ترموکوپل کوره را به درستی انجام بدهید، تجهیز را نصب کنید و مشکلات رایج را شناسایی و رفع نمایید.

برخی از کاربران در کامنت‌ها سؤال می‌کنند که چرا در مقاله اشاره به قیمت ترموکوپل کوره نمی‌شود. دلیل امر اینجاست که انواع ترموکوپل کوره بسته به طول، تیپ و مدل موردنیاز شما، قیمت متفاوتی خواهد داشت. این پاسخ بعد از مشاوره خرید ترموکوپل با متخصصان مشخص می‌شود.

اگر سؤالات بیشتری درباره ترموکوپل کوره دارید یا خواهان راهنمایی جهت خرید اینترنتی ترموکوپل کوره ذوب هستید، توصیه ما حصول ارتباط با کارشناسان آتور صنعت است. همکاران ما در واحدهای پشتیبانی مشتریان و فروش، از طریق مسیرهای آنلاین و تلفنی در روزهای اداری (ساعت 8 تا 17) پاسخگوی شما عزیزان هستند.



سؤالات متداول ترموکوپل مناسب کوره

1. ترموکوپل کوره چیست و چگونه کار می‌کند؟ ترموکوپل کوره حسگری حرارتی است که از دو فلز ناهمجنس تشکیل می‌شود و اختلاف دما را به ولتاژ الکتریکی تبدیل می‌کند. این ولتاژ متناسب با دماست و کنترل دقیق حرارت کوره را ممکن می‌سازد
2. چه انواعی از ترموکوپل‌ها برای کوره استفاده می‌شوند؟ انواع رایج ترموکوپل‌های کوره شامل نوع K، S، R، B و N هستند. هرکدام برای محدوده دمایی خاص و شرایط محیطی متفاوت طراحی شده‌اند و بسته به جنس، دما و دقت موردنیاز انتخاب می‌شوند.
3. تفاوت ترموکوپل نوع K، R، S و B چیست؟ نوع K اقتصادی و مناسب تا حدود 1200 درجه سانتیگراد است. نوع‌های R و S از پلاتین ساخته می‌شوند و دقت بالا دارند. نوع B مخصوص دماهای بسیار بالا تا 1700 درجه سانتیگراد در صنایع ذوب و شیشه‌سازی است.
4. چه معیارهایی در انتخاب ترموکوپل کوره باید در نظر گرفته شوند؟ دما، نوع محیط، جنس غلاف، دقت اندازه‌گیری، مقاومت در برابر خوردگی، زمان پاسخ و هزینه از فاکتورهای اصلی انتخاب ترموکوپل هستند. هر کوره بسته به کاربرد به ترکیب متفاوتی نیاز دارد.
5. ترموکوپل برای کوره ذوب چه ویژگی‌هایی باید داشته باشد؟ ترموکوپل کوره ذوب باید تحمل حرارتی بالا، مقاومت در برابر اکسیداسیون، واکنش‌ناپذیری با فلزات مذاب و پایداری سیگنال در دمای بالای 1500 درجه سانتیگراد داشته باشد. نوع B و S بیشترین کاربرد را در این حوزه دارند.
6. خطاهای رایج در ترموکوپل کوره چیست و چگونه رفع می‌شوند؟ فرسودگی، آلودگی فلز، گرادیان حرارتی، نصب نادرست و خطای کالیبراسیون از خطاهای متداول هستند. بازرسی منظم، تمیزکاری، کالیبراسیون دوره‌ای و تعویض به‌موقع، عملکرد دقیق و عمر بیشتر ترموکوپل را تضمین می‌کند.
7. آیا می‌توان ترموکوپل را برای همه انواع کوره‌ها به کار برد؟ خیر، هر نوع کوره نیاز حرارتی و محیطی متفاوتی دارد. انتخاب ترموکوپل باید بر اساس نوع سوخت، دما، اتمسفر و جنس مواد داخل کوره انجام شود تا دقت و دوام اندازه‌گیری حفظ گردد.
