در پروسه تولید محصولات الکترونیک و نیمههادی، کیفیت پیوندها و آببندیها تعیینکننده عملکرد نهایی محصول است. کوچکترین نقصی در فرایند کار یا ترکیب سیال میتواند منجر به ضایعات گرانقیمت یا تأخیر در تحویل شود. در چنین محیطی، پمپ دیافراگمی صنایع الکترونیک بهعنوان تجهیزی قابل اعتماد مطرح است که سیالات حساس را بدون نشتی و بدون تماس با روانکار انتقال میدهد.
ساختار عملکردی پمپ دیافراگمی، بر پایه جابهجایی رفتوبرگشتی دیافراگم و جداسازی کامل سیال از بخشهای مکانیکی طراحی شده است. این ویژگی مانع از ورود هرگونه ذره یا بخار روغن به جریان سیال میشود و آن را برای محیطهای دقیق مانند صنایع الکترونیک ایدهآل میسازد.
در این مقاله از آتور صنعت، قصد داریم با اصول عملکرد پمپ دیافراگمی صنایع الکترونیک آشنا شویم و نکاتی که باید هنگام انتخاب این تجهیز برای پروژه در ذهن داشته باشید را بررسی کنیم.
چرا از پمپ دیافراگمی در صنایع الکترونیک استفاده میشود؟
پمپ دیافراگمی صنایع الکترونیک بهدلیل توانایی انتقال سیالات تهاجمی و فوقالعاده خالص بدون ریسک ورود ذرات خارجی یا آلودگیهای یونی، کاربرد گسترده دارد. این ویژگی برای تجهیزاتی مانند وانهای شستوشوی تر، سیستمهای توزیع مواد شیمیایی و مراحل تمیزکاری، اچ و آبکاری ویفرها ضروری است.
مدلهای پمپ دیافراگمی ویژه صنایع نیمههادی از اجزای کاملاً غیر فلزی، بدون تخلخل و با مسیر مرطوب از جنس PTFE، PFA یا پلیاتیلن (PE) ساخته میشوند تا از آزاد شدن ذرات و یونها جلوگیری شود و خلوص سیالات فرایندی حفظ گردد.
علت دیگر استفاده از پمپ دیافراگمی در صنایع الکترونیک و نیمه هادی، سازگاری شیمیایی گسترده و مقاومت حرارتی بالاست. در تولید قطعات الکترونیک سیالاتی مانند اسیدهای خورنده (HF، HCl، H₂SO₄)، اکسیدکنندهها، حلالها و فتورزیستها بهطور مداوم در گردش هستند. پمپهای متریال PTFE، PFA یا PVDF در برابر این مواد مقاوماند و آببندی خود را در شرایط دمای بالا حفظ میکنند.
مدلهای مخصوص صنایع نیمههادی برای اسیدها و قلیاهای داغ با دمای کاری حدود 130 تا 200 درجه سانتیگراد طراحی شدهاند و نسخههایی برای اسلاری و سیالات ساینده هم دارند که در فرایندهای CMP (پولیش شیمیایی – مکانیکی) و فیلتراسیون مورد استفاده قرار میگیرند.
مزایای پمپ دیافراگمی برای صنایع الکترونیک
- حداقل خطر آلودگی: پمپهای دیافراگمی بادی یا پنوماتیک (AODD) مخصوص خطوط نیمههادی، از اجزای غیر فلزی و بدون تخلخل مانند PTFE، PFA یا پلیاتیلن با وزن مولکولی بالا (UHMW-PE) ساخته میشوند. این ساختار مانع از ایجاد ذرات و آزاد شدن یونها میشود و برای سیالاتی مانند محلولهای فتورزیست، مواد اچ، شستوشو و CMP ضروری است.
بسیاری از این پمپها در کلین روم مونتاژ و آزمایش میشوند و مسیر جریان مستقیم با حداقل حجم مرده دارند تا از تجمع سیال جلوگیری شود. - سازگاری شیمیایی و حرارتی بالا: در فرآیندهای الکترونیکی، اسیدها و بازهای قوی، اکسیدکنندهها، حلالها و اسلاریهای شیمیایی مورد استفاده قرار میگیرند. پمپهای دیافراگمی مخصوص صنایع نیمههادی تا دمای حدود 130 درجه سانتیگراد (مدلهای PTFE-TFM) و حتی 200 درجه سانتیگراد (مدلهای H) مقاومت دارند.
- انتقال آرام و یکنواخت: در واحدهای CMP و سیستمهای فیلتراسیون، انتقال سیال باید بدون تنش برشی زیاد انجام شود تا توزیع اندازه ذرات تغییر نکند و فیلترها آسیب نبینند. پمپهای پلیاتیلنی مخصوص با کد E مقاومت سایشی بالایی دارند و میتوان آنها را همراه با پالس دمپنر برای حفظ جریان یکنواخت و حفاظت از تجهیزات پاییندست به کار برد.
- ایمنی و انعطاف عملیاتی: پمپهای دیافراگمی صنایع الکترونیک، خودمکش بوده و توانایی کارکرد خشک برای مدتی کوتاه را دارند. این پمپها میتوانند بدون آسیب در حالت بسته یا استال متوقف شوند. مدلهای رسانا و دارای گواهی ضدانفجار هم برای مناطق دارای حلالهای اشتعالپذیر طراحی شدهاند. ابعاد فشرده و قابلیت افزودن سنسورهای مانیتورینگ دیافراگم یا شمارنده ضربه، نصب و یکپارچهسازی آنها در ابزارهای دقیق را آسان میکند.
- تزریق دقیق با هد آببندیشده: در کاربردهایی مانند تنظیم pH، تزریق افزودنیها و آمادهسازی محلولها، پمپهای دوزینگ دیافراگمی صنعت الکترونیک با هد کاملاً آببندیشده، تزریق دقیق و تکرارپذیر را تضمین میکنند. متریال مقاوم به خوردگی در این پمپها از ورود روانکار یا بخار به سیال جلوگیری میکند و خطر آلودگی را از بین میبرد.
- سازگاری با مواد خورنده و ساینده خارج از واحدهای نیمههادی: در سایر بخشهای تولید محصولات الکترونیکی و سیستمهای پشتیبانی شیمیایی، پمپهای دیافراگمی با مسیر سیال مقاوم به خوردگی از جنس PTFE یا UHMW-PE، شیرهای هوای کم پالس و قابلیت توقف در فشار بالا کاربرد دارند.
انواع پمپ دیافراگمی در صنایع الکترونیک
در خطوط تولید تجهیزات الکترونیکی، پمپهای دیافراگمی در دو گروه عملکردی اصلی به کار میروند که یکی مربوط به انتقال و گردش سیالات میشود و دیگری شامل تزریق دقیق مواد شیمیایی است. از جمله کاربردهای پمپ دیافراگمی صنایع الکترونیک در بخش انتقال میتوانیم به توزیع مواد شیمیایی فوقخالص، تغذیه میزهای شستشوی وت بنچ، جابجایی اسلاریهای CMP پولیش، انتقال حلالها و تصفیه پساب اشاره کنیم.
در بخش دوزینگ دقیق هم از این پمپها برای تنظیم ترکیب حمامها، کنترل pH و ORP، تزریق مواد افزودنی آبکاری و واکنشگرهای عمومی استفاده میشود. انواع مختلف پمپ دیافراگمی با توجه به مشخصات فنی ویژه ای که دارند، برای کاربردهای خاصی مناسب واقع میشوند. پیش از انتخاب تجهیز، باید به این امر واقف باشید و بدانید کدام نوع، مناسب عملیات شماست.

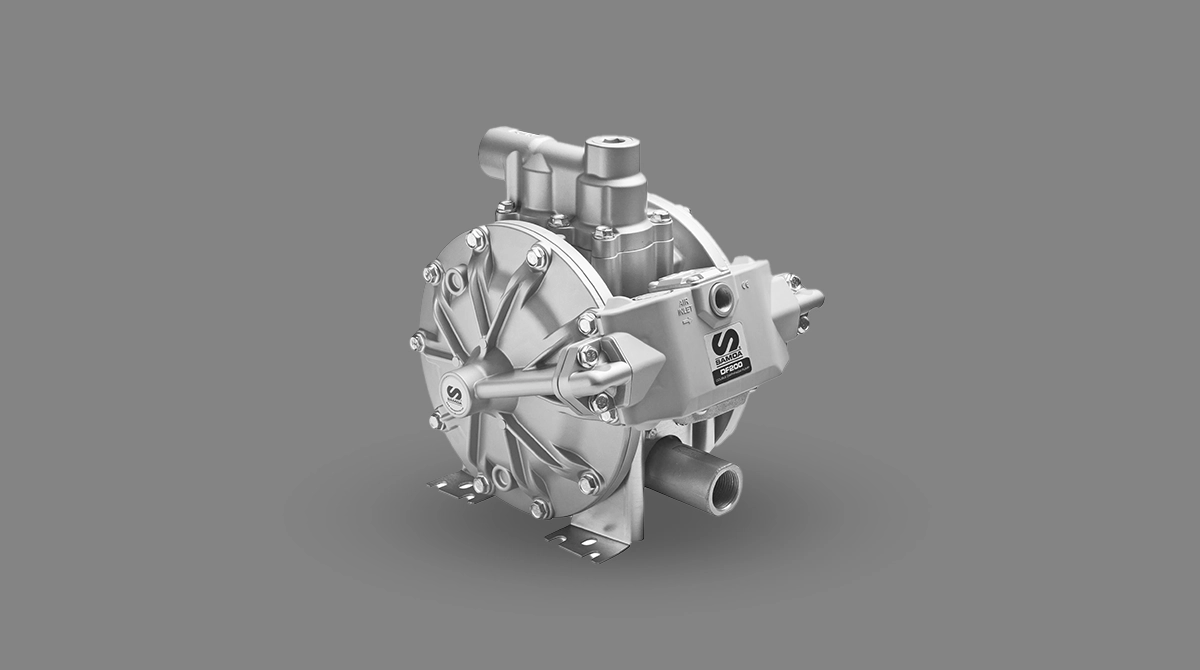

پمپ دیافراگمی بادی دوبل
پمپ دیافراگمی پنوماتیک دوبل یا همان AODD با استفاده از هوای فشرده، دو دیافراگم را بهصورت متناوب حرکت میدهد و بدون نیاز به آببند مکانیکی، انتقالی نرم، خودمکش و ایمن ایجاد میکند. در پمپ دیافراگمی مخصوص صنایع الکترونیک و مدار چاپی، تمامی بخشهای مرطوب از ترکیبات غیرفلزی و بدون تخلخل مانند PTFE، PFA یا UHMW-PE ساخته میشوند.
کاربردهای پمپ دیافراگمی پنوماتیک در صنایع الکترونیک
- توزیع و گردش مواد شیمیایی فوقخالص در میزهای اچ، شستوشو، توسعه و پاکسازی
- انتقال دوغابهای CMP با ساختار مقاوم در برابر سایش و مجهز به میراگر برای حفاظت از فیلتر و سنسور
- تخلیه بشکه یا مخزن IBC و تغذیه کابینتهای توزیع در محیطهای فوقپاک
- انتقال حلالها و مواد استریپر با پمپهای پلیمری رسانا یا بدون فلز در مناطق ضدانفجار

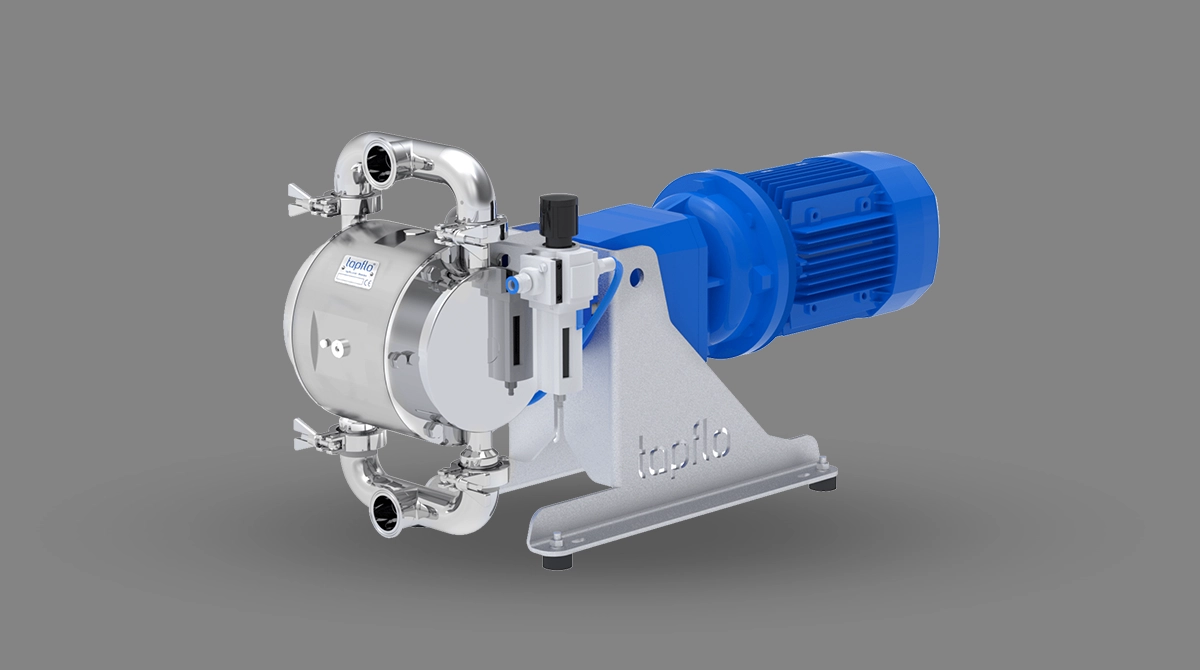

پمپ دیافراگمی الکتریکی
پمپهای دیافراگمی الکتریکی EODD همان بخش بدون آببندی را در قسمت هندل سیال دارند، اما بهجای هوای فشرده از محرک الکتریکی استفاده میکنند. وجود آکومولاتور بادی یا الاستومری باعث میشود حرکت رفتوبرگشتی نرمتر باشد و نوسان فشار کاهش یابد. نتیجه، جریان یکنواخت با قابلیت کنترل دقیق و مصرف انرژی بسیار کمتر از سیستمهای بادی است.
این نوع پمپ دیافراگمی صنایع الکترونیک قابلیت توقف تحت فشار و کارکرد خشک مشابه AODD را نیز دارد. در محیطهایی که هوای فشرده محدود است یا نیاز به کنترل دقیق سرعت و دبی وجود دارد، این نوع انتخاب ایدهآلی محسوب میشود.
کاربردهای پمپ دیافراگمی الکتریکی
- تغذیه با نوسان پایین برای سیستمهای فیلتراسیون CMP و ابزارهای حساس اندازهگیری
- انتقال حلالها و دوغابهای ساینده با تمرکز بر بهرهوری انرژی و کنترل حلقه بسته سرعت
- توزیع مواد شیمیایی در مدارهای بسته برای کاهش مصرف هوای فشرده در کارخانهها

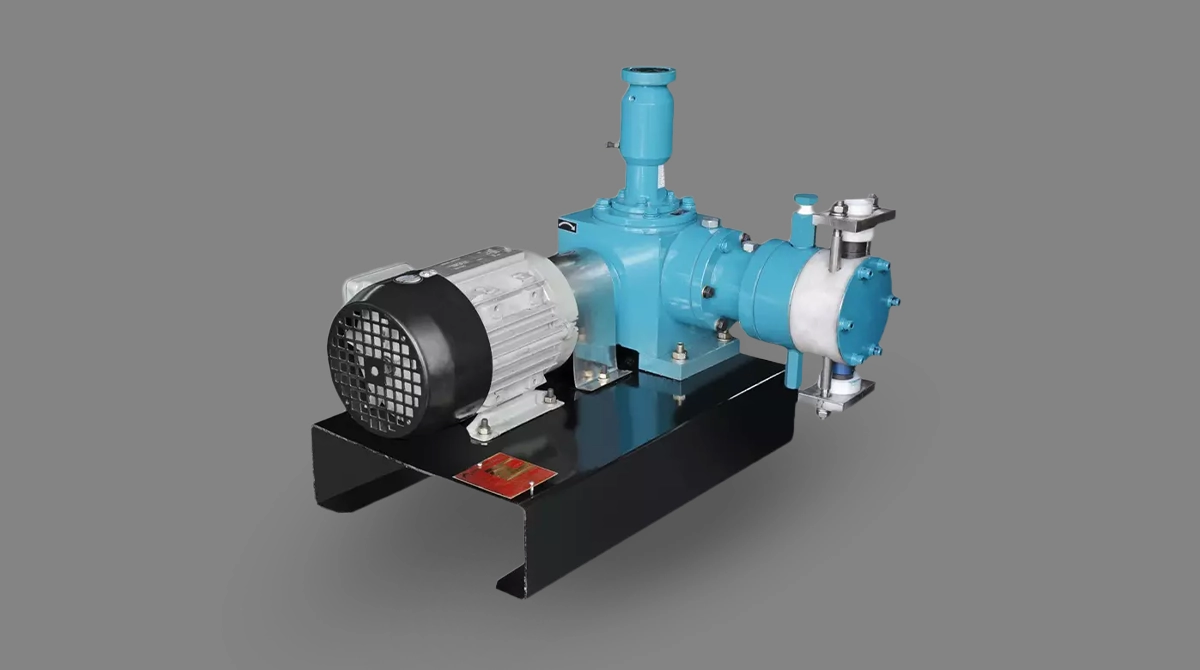

پمپ دیافراگمی هیدرولیکی
در پمپهای دیافراگمی هیدرولیکی، حرکت دیافراگم توسط یک محفظه روغن هیدرولیک انجام میشود. این طراحی امکان تزریق دقیق، بدون نشتی و با فشار بالا را فراهم میکند. این پمپها برای تزریق مداوم مواد خورنده یا داغ با دقت بالا در سرویسهای حیاتی استفاده میشوند و دامنه دبی متغیر، عمر طولانی و مقاومت عالی در برابر خوردگی دارند.
کاربردهای پمپ دیافراگمی هیدرولیکی صنایع الکترونیک
- تزریق دقیق مواد در سیستمهای آب فوقخالص (UPW)، خنثیسازی pH و تصفیه فاضلاب
- افزودن مواد در خطوط آبکاری، پوشش مس یا نیکل و محلولهای شوینده و زداینده مقاوم
- تغذیه مواد شیمیایی اکسیدکننده یا کاهنده در خطوط تاسیساتی کارخانههای نیمههادی تحت فشار بالا

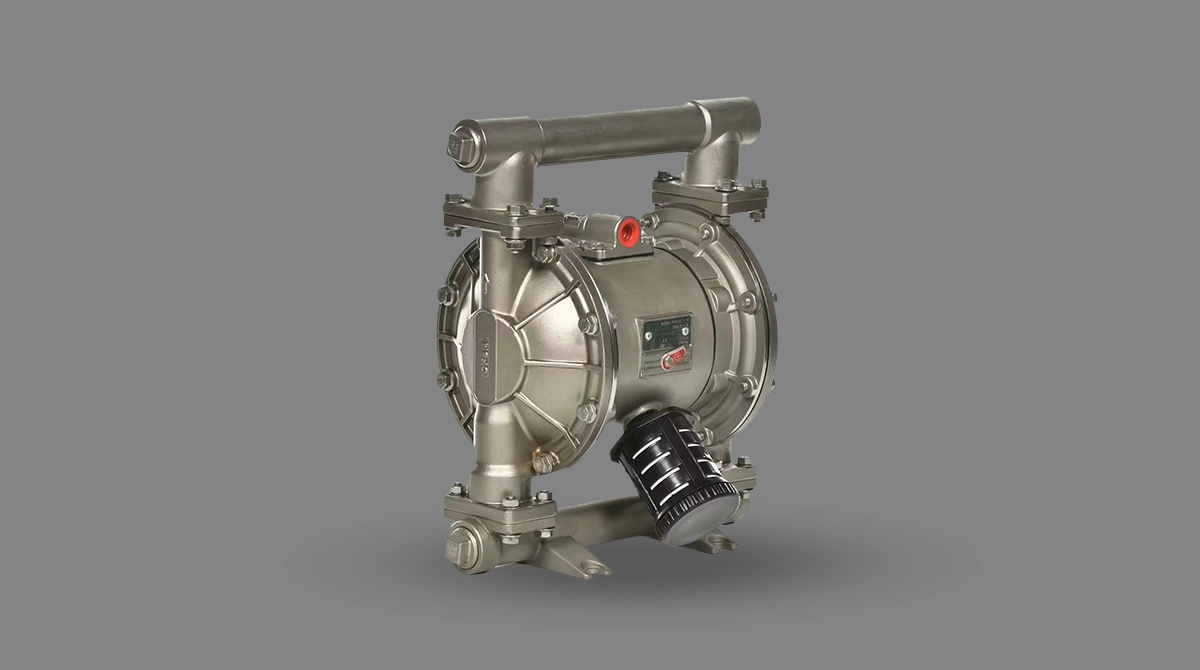

پمپ دیافراگمی مکانیکی
در پمپهای دیافراگمی مکانیکی، حرکت دیافراگم بهصورت مستقیم از طریق میللنگ موتوری یا سولنوئید الکترومغناطیسی انجام میشود و نیازی به روغن هیدرولیک وجود ندارد. این پمپها برای تزریق دقیق با فشار کم تا متوسط طراحی شدهاند و نگهداری سادهای دارند. امکان کنترل دیجیتال پارامترهایی مانند طول کورس، فرکانس ضربه، سیگنال 4–20 میلیآمپر یا پالس نیز وجود دارد.
بهدلیل طراحی فشرده و عملکرد تمیز و بدون نشتی، این مدل پمپ دیافراگمی صنایع الکترونیک برای نصب در پنلها یا اسکیدهای کنترل در صنایع PCB و میکروالکترونیک بسیار پرکاربرد است.
کاربردهای پمپ دیافراگمی مکانیکی در صنایع الکترونیک
- تزریق اسیدها و بازها با دبی پایین برای تنظیم pH یا آمادهسازی حمام در میزهای مرطوب و کابینتهای ابزار
- تزریق مواد توسعهدهنده، استریپر، ضدکف و افزودنیهای درخشانکننده در فرآیندهای آبکاری
- تزریق کنترلشده در سیستمهای پالایش آب فوقخالص و تصفیه فاضلاب در فشارهای خروجی متوسط
مشخصات فنی پمپ دیافراگمی مورد استفاده در صنایع الکترونیک
مسیر عبور سیال تمیز و غیرفلزی
در کاربردهای نیمههادی، پمپ باید دارای مسیر مرطوب کاملاً غیر فلزی با جنسهایی مانند PTFE، PFA، TFM-PTFE یا پلیاتیلن با وزن مولکولی بالا (UHMW-PE) باشد. سطوح داخلی باید صیقلی، بدون خلل و فاقد منافذ باشند تا از تولید ذرات و آزاد شدن یونها جلوگیری شود.
پمپهای دیافراگمی بادی مخصوص صنایع الکترونیک، با مسیر جریان مستقیم، مونتاژ و تست در کلین روم و قابلیت کار با اسیدها و مواد قلیایی داغ طراحی میشوند. این ویژگیها برای سیستمهای وت بنچ، مدارهای تأمین، فیلتراسیون و سیرکولاسیون حیاتیاند.
متریال پمپ دیافراگمی
در خطوط تولید الکترونیک، استفاده از اجزای فلزی در مسیر مرطوب پمپ ممنوع است، زیرا خطر آلودگی ذرات و واکنشهای شیمیایی را افزایش میدهد. یونهای فلزی آزادشده از استنلس استیل یا آلیاژهای مشابه (مانند Na، K، Fe، Cu و Ni) میتوانند به لایههای نازک و اتصالات سطحی منتقل شوند و باعث خرابی محصولات شوند.
مسئله دوم، خوردگی است. آلیاژهای متداول مانند 304 و 316L در برابر بسیاری از مواد شیمیایی کارخانههای نیمههادی مقاوم نیستند و دچار خوردگی حفرهای، شکافی یا تغییر رنگ میشوند که منجر به ورود دوباره ذرات و یونها به سیال میگردد.
بنابراین مسیر پمپاژ سیال پمپ دیافراگمی را باید به گونهای انتخاب کنید که تولید ذرات و یون به حداقل برسد، در برابر مواد خورنده و دمای بالا مقاومت کند و با الزامات کلین روم مطابقت داشته باشد.
مقاومت شیمیایی و حرارتی متناسب با ترکیبات فرایندی
پمپ باید در برابر مواد شیمیایی پرکاربرد در خطوط تولید مانند HF، HCl، H₂SO₄، اکسیدکنندهها، حلالها و دوغابهای CMP مقاوم باشد. محدوده عملکردی پمپهای دیافراگمی مخصوص نیمههادی معمولاً شامل جنس مرطوب PTFE یا PFA و تحمل دمایی تا حدود 130 °C (بسته به مدل) است. در بروشورهای فنی باید فهرست مواد قابل استفاده، محدودیت دما و گزینههای الاستومر مانند دیافراگم PTFE درج شده باشد.
انتقال سیالات ساینده با برش پایین
برای انتقال دوغابهای CMP یا سیالات حاوی ذرات، طراحی باید بر مبنای برش پایین و استفاده از پلاستیکهای مقاوم به سایش مانند PE یا UHMW-PE باشد. در صورت نیاز، از سیستمهای کنترل نوسان جریان بهره بگیرید.
برخی از مدلهای پنوماتیک با خلوص عملکرد بالا، از شیرهای ضدکاویتاسیون استفاده میکنند تا برش مکانیکی کاهش یابد و اندازه ذرات، فیلترها و تجهیزات اندازهگیری حفظ شوند.
مدیریت نوسان جریان و حفظ پایداری دبی
تجهیزات الکترونیکی و سیستمهای فیلتراسیون نیاز به جریان پایدارتر از حرکت رفتوبرگشتی معمول دیافراگم دارند. برای این هدف، میتوان از دمپنرهای هماهنگ با پمپ دیافراگمی پنوماتیک یا برقی با قابلیت کنترل سرعت دقیق و پالس پایین استفاده کرد.
این نوع پمپها علاوه بر پایداری جریان، مصرف انرژی را نیز به شکل محسوسی کاهش میدهند و برای محیطهایی با محدودیت هوای فشرده انتخاب مناسبی هستند.
قابلیت خودمکش، کارکرد خشک و توقف ایمن
پمپهای دیافراگمی مخصوص صنایع الکترونیک باید توانایی خودمکش و تحمل کارکرد خشک را در زمان تعویض مخزن یا راهاندازی اولیه داشته باشند. ویژگی توقف ایمن در حالت بستهشدن مسیر خروجی (Safe Stall) از آسیب به پمپ یا تجهیزات جانبی هنگام توقفهای ناگهانی جلوگیری میکند.
هد آب بندی شده با سیستم پایش دیافراگم
در کاربردهایی مانند تنظیم pH، افزودن مواد به وانهای آبکاری یا تغذیه حمامهای شیمیایی، از پمپهای دوزینگ دیافراگمی مکانیکی یا هیدرولیکی با بخش مایع کاملاً آببندیشده استفاده میشود. در کاربردهای حساس، دیافراگمهای چندلایه یا ساندویچی با سیستم تشخیص پارگی (الکتریکی یا نوری) و تخلیه خودکار فشار هیدرولیکی بهمنظور محافظت از محفظه تزریق پیشنهاد میشود.
ساختار ضدالکتریسیته و ضدانفجار
در بخشهای حاوی حلالها یا مواد اشتعالپذیر، باید از پمپهایی با مواد رسانا و طراحی ضدجرقه مطابق با استاندارد ATEX یا معادل آن استفاده شود. دستورالعملهای سازندگان تأکید دارند که سیستم تشخیص پارگی دیافراگم باید به گونهای سیمکشی شود که در صورت بروز نشتی، پمپ بهطور ایمن متوقف شود. رعایت الزامات کنترل منابع جرقه برای ایمنی محیط الزامی است.
بهترین برندهای پمپ دیافراگمی برای صنایع الکترونیک
افزون بر پارامترها و معیارهای فنی و عملیاتی که باید برای انتخاب پمپ دیافراگمی صنایع الکترونیک سنجید، برند محصول نیز نقش محسوسی در کیفیت و بازدهی نهایی ایفا میکند. کمپانیهای برتر تولیدکننده پمپ دیافراگمی در کنار تضمین کیفیت عملکردی بالا، به خریداران از بابت گارانتی، دسترسی به خدمات سرویس و قطعات یدکی نیز اطمینان میدهند.
در این قسمت برخی از بهترین برندهای پمپ دیافراگمی برای صنعت الکترونیک را معرفی میکنیم که مورد تأیید آتور صنعت قرار دارند و رضایت مشتریان را دریافت کردهاند.
پمپ دیافراگمی گراکو هاسکی
سری پمپ دیافراگمی هاسکی متعلق به شرکت امریکایی گراکو، یکی از اولین انتخابهای متخصصانی هستند که بهترین پمپ را برای لاینهای تولید محصولات نیمه هادی جستجو میکنند. سایزهای مختلف این سری با بدنه و اجزای غیرفلزی و فلزی موجود است و از سایزهای 1/2 تا 3 اینچ را پوشش میدهد.
خانواده هاسکی تنوع متریال بالایی دارد و برای پمپهای غیرفلزی (مثل پمپ دیافراگمی گراکوهاسکی 1050 پلیپروپیلن) میتوان از سانتوپرن یا تلفون، PP و PVDF بهره برد. پمپهای دیافراگمی این سری بر اساس دیزاین استال فری با آب بندی تقویت شده طراحی و تولید میشوند که برای پمپاژ انواع سیالات اسیدی، حلالهای فتولیتوگرافی و شستشوهای حساس بسیار مناسب واقع میشود.
پمپ دیافراگمی آرو (ARO)
سری اکسپرت (EXP) پمپ دیافراگمی آرو، در دو نسخه پوسته فلزی و غیرفلزی عرضه میشود. با توجه به اقتضای لاینهای تولید محصولات الکترونیک، انواع غیرفلزی متریال PP/PVDF شرکت آرو قابل توصیه هستند و امکان استفاده از دیافراگم PTFE با عمر طولانی روی آنها فراهم است. برای پمپاژ و سیرکوله سیالات با pHهای اسیدی و بازی و شستشوی بین فرایندی، میتوان از این سری پمپ بهره برد.
مزیت سری EXP پمپ دیافراگمی آرو این است که علاوه بر پایداری عملکردی، قطعات در تماس با سیال آن کاملاً غیرفلزی بوده و دامنه پورت و کانفیگ وسیعی دارد. در نتیجه از بابت اتوماسیون و تنظیم کنترل جریان ثابت مشکلی نخواهید داشت.
پمپ دیافراگمی دیاپمپ
محصولات دیافراگمی سری DP دیاپمپ، با سبد کاملی از انواع پمپهای پنوماتیک در بدنههای PVDF، PP و دیافراگمهای PTFE، سنتوپرن و FKM عرضه میشوند. برای تهیه پمپ دیافراگمی مخصوص صنایع الکترونیک، میتوانید مدل مناسب از شرکت دیاپمپ را با مسیر سیال کاملاً غیرفلزی برای ترکیبات اسیدی و حلالها سفارش بدهید.
بعضی از مدلهای پمپ دیافراگمی دیاپمپ، استاندارد ضدانفجار ATEX نیز دارند. اگر هدف شما کاربریهای حساس انتقال سیال از درام به خطوط پردازش، شستشوی شیمیایی و فلاشینگ باشد، توصیه میکنیم از دیافراگمهای PTFE با بدنه PVDF این پمپ بهره ببرید. این برند حتی گزینههای دیافراگمی محرک برقی (DP10E/20E/30E) دارد که کنترل دبی یکنواختتری میدهند.
پمپ دیافراگمی فلویمک
سری Phoenix از پمپ دیافراگمی فلویمک، طیف کاملی از انواع پمپهای پنوماتیک با پوستههای PP و PVDF با نسخههای هادی ضدانفجار عرضه میکند. برای ترکیبات حلال، اسیدها و سرویسهای نیازمند مقاومت شیمیایی و دمایی بالا، این برند گزینه مناسب و مقرون به صرفهای خواهد بود.
اما در صورت حساسیت بالا برای فلزی نبودن ساختارها و حفظ ایزولاسیون شیمیایی، پیشنهاد میکنیم برندهای تخصصیتری مثل گراکو هاسکی را درنظر بگیرید تا به امکاناتی مثل کنترل پالس و تنظیم پذیری دقیق دسترسی داشته باشید.
پمپ دیافراگمی آرگال
پمپهای دیافراگمی پنوماتیک آرگال در سری آسترا، با پوستههای PP و PVDF با کربن در سایزهای 1/4 تا 2 اینچ و استاندارد ضدانفجار عرضه میشوند و برای انتقال انواع اسیدها، حلالها و محلولهای خورنده در صنعت تولیدات الکترونیک مناسبند. نسخه PVDF تقویت شده با کربن، پایداری حرارتی و سایشی خیلی بهتری دارد و برای اسیدهایی مثل HCl یا H₂SO₄ توصیه میشود.
پمپهای این سری با دیافراگمهای تفلون، سانتوپرن، EPDM و ویتون با طراحی بولتد عرضه میشوند و آب بندی مطمئنتری را رقم میزنند. برای سرویسهای حساسیت بالا، بهتر است از مسیرهای سیال تمام پلاستیک PVDF و PTFE بهره ببرید و برای محیطهایی که احتمال سایندگی دارند، از خانواده پمپ دیافراگمی ASTRASolid استفاده نمایید.
به یاد داشته باشید که صرف نظر جمعی مثبت خریداران پیشین و مطلوب به نظر رسیدن مشخصات فنی، نمیتوان معین کرد که مدل خاصی از یک برند حتماً بهترین پمپ دیافراگمی صنایع الکترونیک برای شما باشد. توصیه میکنیم بعد از نیازسنجی، برای مشاوره خرید پمپ با کارشناسان آتور صنعت در تماس باشید تا بهترین و مناسبترین گزینه به شما معرفی شودد
قیمت پمپ دیافراگمی برای صنعت الکترونیک
اصولاً قیمت هر تجهیز صنعتی، تابعی از خصوصیات فنی و کیفیت آن، مبدا سازنده و نوسانهای بازار است. در مورد پمپ دیافراگمی صنایع الکترونیک، قیمت به عوامل متعددی بستگی دارد که برخی از آنها عبارتند از:
- متریال مسیر سیال: PP ارزانترین گزینه است و PVDF، مخصوصا دیافراگم و بال سیت PTFE گرانقیمتتر هستند. برای سرویسهای خورنده و کلین روم باید از PVDF یا PTFE استفاده کنید.
- سایز و حجم کاری: هرچه سایز پورت، دبی، هد و قطر ورودی خروجی بیشتر باشد، قیمت بالاتر است.
- گرید ایمنی و الزامات فرایندی: نسخههای Ex/ATEX، مدلهای تمامپلاستیکِ بدونفلز و پکیجهای کمپالس، به قیمت تمام شده پمپ دیافراگمی اضافه میکنند.
با وجود نوسانی که ذکر کردیم، میتوانیم بازه قیمتی مربوط به اواسط سال 1404 در بازار ایران را برای شما ترسیم کنیم تا تصوری کلی از هزینه خرید پمپ دیافراگمی صنایع الکترونیک داشته باشید.
- پمپهای دیافراگمی سایزهای 1/2 تا 1 اینچ PP برای کاربردهای سبک: حدود 10 تا 30 میلیون تومان
- پمپهای دیافراگمی غیرفلزی مناسب مواد شیمیایی خورنده سایز 1/2 تا 1 اینچ (PVDF + دیافراگم PTFE): حدود 30 تا 70 میلیون تومان
- پمپ دیافراگمی میانرده سایز 1.5 تا 2 اینچ PVDF/PTFE: حدود 70 تا 120 میلیون تومان
- سایزهای بزرگتر با کانفیگوریشنهای خاص (مثل تمام PTFE، کم پالس یا ضدانفجار): اکثراً 120 تا بالای 200 میلیون تومان
نوسان نرخ ارز و موجودی بازار ایران روی برچسب قیمت اثر مستقیم دارد، به همین علت قیمت پمپ دیافراگمی مخصوص صنایع الکترونیک ثابت نمیماند. برای استعلام، بهتر است با کارشناسان ما مشورت نمایید.
نکات انتخاب بهترین پمپ دیافراگمی برای صنایع الکترونیک
برای اطمینان از عملکرد بهینه پمپ دیافراگمی در صنعت الکترونیک، باید شرایط نظافت در بخش ورودی پمپ رعایت شود. در صورت استفاده از پمپ دیافراگمی پنوماتیک، منبع هوای فشرده باید تمیز، خشک و بدون روغن باشد.
کلاس کیفیت هوای فشرده را دقیقاً مشخص کنید. بسیاری از کارخانهها استاندارد ISO 8573-1 کلاس 0 یا 1 را الزام میدانند که در آن میزان رطوبت و روغن در حد بسیار پایین است. کیفیت پایین هوای فشرده باعث کاهش راندمان ضربه، افزایش استهلاک قطعات و احتمال آلودگی میشود. بنابراین نقطه شبنم و سطح فیلتراسیون باید در مشخصات فنی ذکر و مستند شوند.
طراحی سیستمهای حفاظتی، هشدار و ایمنی باید بخشی از پروسه انتخاب پمپ دیافراگمی صنایع الکترونیک باشد نه مرحله بعد از نصب. پمپ را با حسگر تشخیص پارگی دیافراگم (الکتریکی یا نوری) انتخاب کنید تا در صورت نشتی، دستور توقف ایمن به سیستم کنترل ارسال شود.
در کابینتهای ابزار، استفاده از سینیهای جمعآوری نشتی یا محفظه دولایه برای جلوگیری از پخش مواد شیمیایی پیشنهاد میشود. این الزامات با فلسفه ایمنی در استانداردهای SEMI S2 و S14 همراستا هستند. در طراحیهای پیشرفته، فضای بین دیافراگم اصلی و پشتی بهطور مداوم پایش میشود و در صورت نشت، سیگنال مشخصی به PLC ارسال میگردد.
در مرحله طراحی، به بهینهسازی مصرف انرژی توجه ویژه داشته باشید. اگر تأمین هوای فشرده محدود یا پرهزینه است، مقایسه AODD و EODD بر اساس چرخه کاری ضروری خواهد بود. در بسیاری از خطوط تولید، نوع برقی پمپ دیافراگمی صنایع الکترونیک با همان هد خروجی، مصرف انرژی بسیار کمتری دارد. حتی در مدلهای پنوماتیک هم با استفاده از کنترل هوای هوشمند میتوان مصرف هوا را بین 20 تا 50 درصد کاهش داد. تمام این موارد باید در هزینه کل مالکیت (TCO) لحاظ شود، نه فقط در قیمت خرید اولیه.
جمع بندی
پمپ دیافراگمی صنایع الکترونیک به موجب انتقال تمیز و کنترل شده مواد شیمیایی، خورنده و اسلاریهای حساس، جایگاه ویژهای در این صنعت دارد و نقش مهمی در حفظ کیفیت محصول نهایی ایفا میکند.
در این راهنما، با انواع پمپهای دیافراگمی مورد استفاده در صنایع الکترونیک و معیارهای انتخاب صحیح آنها بر اساس ویژگیهای سیال و شرایط عملیاتی آشنا شدیم. انتخاب موفق زمانی حاصل میشود که ترکیب شیمیایی، دما، خاصیت سایندگی، کلاس تمیزی محیط و الزامات ایمنی با تجهیزات جانبی و سامانههای کنترلی هماهنگ شود.
اگر قصد خرید پمپ دیافراگمی برای صنعت الکترونیک را دارید، پیشنهاد میکنیم جهت نیازسنجی و تحلیل شرایط کاری، با متخصصان آتور صنعت تماس حاصل فرمایید. همکاران ما در واحدهای پشتیبانی و فنی، شما را برای گزینش نوع مناسب و متریال بخشهای گوناگون راهنمایی مینمایند و جدیدترین قیمت پمپ دیافراگمی را به اطلاع شما میرسانند.
جهت دریافت مشاوره خرید اینترنتی پمپ دیافراگمی و پاسخگویی به سوالات، میتوانید از طریق مسیرهای آنلاین یا شماره گیری 03132004 در ساعات اداری با کارشناسان در تماس باشید.
سؤالات متداول
- پمپ دیافراگمی صنعت الکترونیک مناسب خطوط نیمههادی چه ویژگیهایی دارد؟ پمپ دیافراگمی صنایع الکترونیک اصولاً باید ویژگیهای زیر را داشته باشد:
مسیرِ سیال کاملاً غیرِفلزی؛
اصطکاک و برش کم؛
سطح صاف و کمتخلخل با استخراجیون و TOC بسیار پایین؛
قابلیت کنترل پالس، رگولاتور هوای دقیق؛
سازگاری با اسیدهای فرآیندی (HCl/HF/H₂SO₄ رقیق) و دوغاب CMP با ذرات نرم.
- چه زمانی باید از پمپ دیافراگمی بدون فلز در صنایع الکترونیک استفاده کنیم؟ در فرآیندهایی که خطر آلودگی یونی یا فلزی وجود دارد مانند آب فوقخالص (UPW)، فتولیتوگرافی و شستوشو با HF یا HCl، یا در خطوطی که استاندارد کلینروم مسیر کاملاً غیرفلزی را الزامی میداند، استفاده از این نوع پمپ ضروری است.
- چگونه پالس خروجی پمپ دیافراگمی صنایع الکترونیک را در فرایندهای حساس کم کنیم؟ برای کنترل نوسان جریان، از پالس دمپنر غیرفلزی و بهداشتی در مسیر تخلیه استفاده کنید. تنظیم دقیق فشار هوای ورودی، کوتاهکردن شیلنگها و افزودن فشار برگشتی ثابت به یکنواختی جریان کمک میکند. باید پمپ را در بازهای دور از محدوده پالس به کار برد و با تنظیم طول کورس یا فرکانس ضربه و نصب آکومولاتور خطی جریان را پایدار نگه داشت.
- آیا پمپ دیافراگمی صنعت الکترونیک با UPW سازگار است؟ پمپ دیافراگمی در صورت داشتن مسیر سیال از جنس PFA یا PTFE و آببندیهای کماستخراج با آب فوقخالص کاملاً سازگار است. پیش از بهرهبرداری، لازم است فرآیند فلاش و پاسیوسازی انجام شود. استفاده از رزوه یا اتصالات فلزی باید بهطور کامل حذف شود.
- برنامه سرویس پمپ دیافراگمی صنایع الکترونیک در کلین روم چطور انجام میشود؟ نگهداری پمپ دیافراگمی مخصوص صنعت الکترونیک بر اساس ساعت کارکرد دیافراگم یا تعداد سیکلهای پالس انجام میشود. نگهداری آن شامل تعویض پیشگیرانه قطعات مرطوب، فلاش با سیال فوقخالص، و ثبت دادههای ذره و هدایت الکتریکی است.
