آشنایی با پمپ دیافراگمی صنایع دارویی

در کلیه لاین‌های فرایندی صنایع مختلف، بایست استانداردهای متعددی را رعایت نمود که با هدف جلوگیری از آلودگی محیطی، افت کیفیت محصول نهایی و سلامتی انسان و موجودات زنده وضع می‌شوند. اهمیت این استانداردها در سیستم‌های تولید انواع دارو و ترکیبات درمانی، بیش از سایر صنایع می‌باشد. به تبع آن، تجهیز پمپاژی که برای چنین سیستم‌هایی انتخاب می‌شود باید در راستای معیارها و شاخص‌های ویژه آن لاین طراحی و تولید شده باشد.

در ساختار پمپ‌های صنعتی، متریال‌هایی حاوی ترکیبات فلزی، پوسته‌های پلاستیکی با فیلینگ‌های مختلف و آلیاژهای متنوع به کار می‌روند که خطر آلودن سیال به میکروذرات یا واکنش‌های شیمیایی را به همراه دارند و این امر پذیرفتنی نیست. از همین رو، در پروژه‌های داروسازی از انواع پمپ دیافراگمی مخصوص صنعت دارویی با متریال ایمن و مورد تأیید استفاده می‌شود که چنین ریسک‌هایی به حداقل برسند.

اگر قصد تهیه پمپ دیافراگمی صنایع دارویی برای پروژه خود را دارید، با آتور صنعت همراه باشید. در این راهنما توضیح خواهیم داد که پمپ دیافراگمی صنایع دارویی دقیقاً چیست و برای لاین تولید دارو باید چه متریال و مشخصاتی داشته باشد.

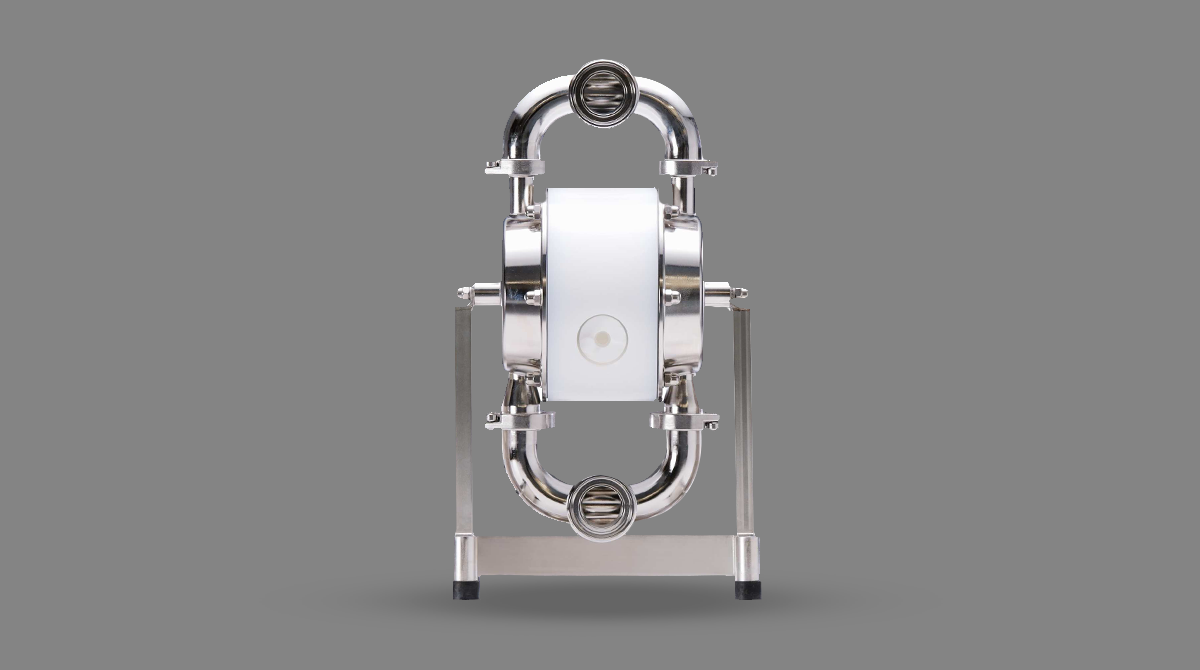

پمپ دیافراگمی هایژنیک چیست؟

برای اینکه درک بهتری از چیستی و مشخصات فنی پمپ دیافراگمی صنایع دارویی داشته باشید، ابتدا باید بررسی کنیم که پمپ هایژنیک مخصوص دارو یا فارما گرید (Pharma-grade) چیست و طبق چه استانداردهایی طراحی می‌شود.

پمپ‌های دیافراگمی هایژنیک یا بهداشتی به‌گونه‌ای طراحی می‌شوند که تمام بخش‌های در تماس با سیال به‌صورت کامل قابل شست‌وشو و تخلیه باشند. هندسه این پمپ‌ها طوری است که فاقد درز، نقاط مرده یا سطوح زبر هستند تا هیچ‌گونه رسوب یا آلودگی میکروبی در سیستم باقی نماند.

ساخت و مستندسازی این پمپ دیافراگمی طبق استانداردهای شناخته‌شده بین‌المللی انجام می‌شود که عبارتند از:

• ASME BPE برای تجهیزات زیست‌فرایندی (شامل کیفیت سطح، قابلیت تخلیه، جنس مواد و مستندسازی)؛
• راهنماهای طراحی بهداشتی EHEDG ویژه پمپ‌ها (برای تمیزپذیری و کاربری)؛
• و استانداردهای 3-A برای ساخت و بازرسی تجهیزات بهداشتی.

در کاربردهای دارای مقررات سختگیرانه، پلیمرها و الاستومرهای در تماس با سیال باید از ترکیبات درج‌شده در بخش 21 CFR Part 177 انتخاب شوند و معمولاً دارای تأییدیه USP Class VI برای زیست‌سازگاری هستند. این ویژگی باید در پمپ‌های دیافراگمی صنایع دارو وجود داشته باشد چون امکان اجرای CIP (شست‌وشوی در محل) و SIP (استریلیزاسیون در محل) را فراهم می‌کند و ردگیری مواد در فرآیندهای ممیزی را تسهیل می‌نماید.

در پمپ‌های دیافراگمی فارما گرید، همین اصول به بخش‌های بدون آب‌بند مکانیکی و کاملاً درزبندی‌شده منتقل می‌شوند. مسیر عبور سیال صاف، قابل تخلیه و مقاوم در برابر سیکل‌های مکرر CIP و SIP است و مانع از نشتی خارجی و آلودگی متقاطع می‌شود.

چرا از پمپ دیافراگمی در صنایع دارویی استفاده می‌شود؟

پمپ‌ دیافراگمی صنایع دارویی به‌دلیل انتقال سیال از مسیر کاملاً بسته و عاری از آلودگی و رعایت اصول طراحی بهداشتی، بسیار پرکاربرد است. این ویژگی باعث سهولت در شست‌وشو، اعتبارسنجی و مستندسازی فرآیند می‌شود.

مدل‌های پمپ دیافراگمی فارما گرید بر اساس استانداردهای ASME BPE برای هندسه و پرداخت سطح،  EHEDG و 3-A برای قابلیت تمیزشدن و تخلیه ساخته می‌شوند. به این ترتیب می‌توان آنها را در محل تمیز یا استریل کرد تا ذره‌ای از مواد یا بار میکروبی در سیستم باقی نماند.

مواد و الاستومرهای استفاده‌شده در پیکربندی‌های بهداشتی، دارای تأییدیه FDA و USP Class VI و قابلیت ردگیری کامل متریال هستند که برای الزامات GMP و ممیزی‌های دارویی اهمیت زیادی دارد.

یکی از دلایل محبوبیت پمپ دیافراگمی در صنعت داروسازی، حفاظت از محصول است. طراحی دیافراگمی به‌صورت کاملاً آب بندی شده، بخش محرک را از سیال فرایندی جدا می‌کند و احتمال نشتی یا ورود روانکار را به صفر می‌رساند.

در فرآیندهای دارویی، این پمپ‌ها به دلیل انعطاف در انتخاب روش شست‌وشو و قابلیت استریل، برتری ویژه‌ای دارند. بسیاری از مدل‌های بهداشتی AODD و دوزینگ، با مسیر عبور سیال صاف، بدون حفره و سطوح پولیش‌شده ساخته می‌شوند تا پاکیزگی و قابلیت تخلیه کامل حفظ شود.

مزایای پمپ دیافراگمی برای صنایع داروسازی

طراحی بهداشتی پمپ دیافراگمی فارما گرید

پمپ‌های دیافراگمی هایژنیک و استریل بر اساس اصول طراحی بهداشتی ساخته می‌شوند تا شست‌وشو، اعتبارسنجی و ممیزی آسان‌تر انجام بگیرد. با پیروی از استانداردهایی که در بخش قبل بیان کردیم، ریسک نشتی‌های غیرقابل قبول تقریباً حذف می‌شود، احتمال ورود ذرات خارجی و واکنش دادن ترکیبات ساختار پمپ با سیال به حداقل می‌رسد و محصول نهایی، ایمن و با کیفیت بالا به دست مصرف کننده می‌رسد.

سازگاری متریال و زیست‌سازگاری

پلیمرها و الاستومرهای در تماس با سیال معمولاً طبق الزامات FDA در بخش 21 CFR 177 و با تأییدیه USP Class VI انتخاب می‌شوند تا احتمال آزادسازی یا استخراج ترکیبات (Leachables/Extractables) به حداقل برسد. تولیدکنندگان پمپ‌های دارویی و دوزینگ دیافراگمی، این انطباق را برای قطعات مرطوب و سیل‌ها به‌صورت مستند اعلام می‌کنند.

حفاظت از محصول با بخش سیال درزبندی‌شده

در طراحی پمپ دیافراگمی، بخش محرک به طور کامل از مسیر سیال جداست و همین امر، احتمال نشتی یا ورود روغن روانکار به محصول را از بین می‌برد. در جریان‌های حساس مثل محلول‌های بیولوژیکی، بافرها یا محیط‌های کشت سلولی، پمپ‌های دیافراگمی بهداشتی با انتقال کم‌برش و کم‌پالس، فرایند را بدون آسیب به ترکیب سیال انجام می‌دهند.

دقت و کنترل بالا در دوزینگ

انواع دوزینگ پمپ‌ دیافراگمی بهداشتی (با محرک مکانیکی یا هیدرولیکی) دقت تکرارپذیر بالایی دارند. طراحی آن‌ها شامل دیافراگم‌های چندلایه مانیتوردار، هد پولیش‌شده و حداقل فضای مرده است که تزریق دقیق مواد فعال دارویی (API)، بافرها و مواد کمکی را تضمین می‌کند. مشخصات عملکرد و گزینه‌های بهداشتی این مدل‌ها توسط برندهای معتبر به‌صورت مستند ارائه می‌شود.

کاربردهای پمپ دیافراگمی در صنعت دارو

• انتقال استریل و آسپتیک بین مخازن و تجهیزات: پمپ‌های دیافراگمی بادی با طراحی فاقد درز و قابل تخلیه کامل که دارای گواهی EHEDG و 3-A هستند، برای جابجایی محلول‌های میانی و محصول نهایی در سیستم‌های تأییدشده CIP/SIP به کار می‌روند.
• فرآیندهای یک‌بار مصرف در مراحل بالادستی و پایین‌دستی: پمپ‌های دیافراگمی یک‌بار مصرف یا Quaternary زمان تعویض بچ را کاهش می‌دهند و نیاز به اعتبارسنجی شست‌وشو را حذف می‌کنند. این نوع پمپ دیافراگمی صنعت داروسازی معمولاً در آماده‌سازی بافر و مدیا و مسیرهای جریان یک‌بار مصرف استفاده می‌شود.
• تغذیه کروماتوگرافی و پرکردن ستون: پمپ‌های دیافراگمی با برش و ضربان کم از آسیب به محصول و بستر رزین جلوگیری کرده و در کنترل پرکردن و شست‌وشوی ستون‌ها کاربرد دارند.
• مدارهای فیلتراسیون (TFF/UF) و فیلتر ویروسی: جابجایی نرم و یکنواخت این پمپ‌ها به حفظ عملکرد غشاء و پایداری فشار تراوا کمک می‌کند.
• آماده‌سازی و انتقال بافر و محیط کشت: پمپ دیافراگمی صنایع دارویی که قسمت مماس با سیال آن پولیش خورده است، از الاستومرهای مورد تایید ساخته شده و قابلیت تخلیه دارد و تکرارپذیری در عملیات CIP/SIP و ثبت مستندات فرآیند را تضمین می‌کند.
• تزریق دقیق مواد مؤثره (API) یا افزودنی‌ها و تنظیم pH/ORP: پمپ‌های دوزینگ دیافراگمی بهداشتی با عملکرد هیدرولیکی یا مکانیکی، دقت و پایداری تزریق را فراهم کرده و دارای سیستم پایش دیافراگم هستند.
• تزریق مواد شیمیایی در سیستم‌های CIP/SIP (قلیا، اسید، اکسیدان): هدهای دوزینگ آب‌بندی‌شده و اتصالات بهداشتی این پمپ‌ها با الزامات اعتبارسنجی کارخانه هماهنگ‌اند.
• انتقال محصولات غلیظ مانند کرم‌ها، ژل‌ها و شربت‌ها: نوع پنوماتیک این پمپ به دلیل برش پایین و قابلیت تمیزکاری سریع میان بچ‌ها انتخاب می‌شود.
• محیط‌های دارویی دارای استاندارد ATEX: مدل‌های دیافراگمی ضدانفجار دارای گواهی EHEDG و 3-A با تأییدیه ATEX برای محیط‌های حلالی یا دارای طبقه‌بندی ایمنی در دسترس‌اند.
  کاربردهای عمومی بهداشتی در کارخانه‌های داروسازی و آرایشی: انواع پمپ دیافراگمی صنایع دارویی دارای گواهی FDA، EC 1935/2004، EHEDG و 3-A برای استفاده در انتقال مواد مختلف که نیازمند شست‌وشوی خودکار (CIP) هستند، به‌کار می‌روند.
• طراحی فرآیندی: هندسه بهداشتی پمپ (قابلیت تخلیه کامل، کاهش نقاط مرده، و استفاده از اتصالات استریل) موجب تسریع در شست‌وشو و اعتبارسنجی آسان‌تر در خطوط تولید دارویی می‌شود.



مشخصات فنی پمپ دیافراگمی مورد استفاده در صنایع دارو

طراحی بهداشتی قابل شستشو و تخلیه کامل

پمپ دیافراگمی صنعت داروسازی باید دارای ساختار داخلی بدون حفره، مسیر جریان تخلیه‌پذیر و اتصالات بهداشتی مطابق با استانداردهای شناخته‌شده باشد؛ از جمله ASME BPE برای صافی سطح و تخلیه، راهنمای EHEDG شماره 17 برای ساختار و قابلیت تمیزکاری و در صورت لزوم استاندارد 3-A. قابلیت شستشو و ضدعفونی در محل و مسیر جریان آزاد از ویژگی‌های اصلی پمپ‌های دیافراگمی بهداشتی مخصوص داروسازی است.

پرداخت سطحی در بخش‌های در تماس با سیال

برای قطعات استنلس استیل پمپ دیافراگمی صنایع دارویی که با محصول در تماس هستند، صافی سطح باید بر اساس ASME BPE تعیین و مستند شود. صافی‌های رایج در صنایع دارویی شامل SF1 (حدود Ra ≤ 0.51 µm) و SF4 (حدود Ra ≤ 0.38 µm و الکتروپولیش) هستند تا از تجمع مواد و دشواری شست‌وشو جلوگیری شود. سازنده باید مقدار Ra و روش پرداخت سطح را در گواهی رسمی درج کند.

متریال تأییدشده و قابل ردیابی برای تماس با محصول

پلیمرها و الاستومرهای در تماس با سیال باید دارای گواهی انطباق با FDA 21 CFR 177 و در مصارف زیستی دارای گواهی USP Class VI یا ISO 10993 باشند. درخواست ردیابی مواد و شماره بچ در پرونده ساخت ضروری است.

مقاومت در برابر عملیات CIP/SIP و اتصالات بهداشتی

سازنده باید شرایط مجاز دما، فشار و زمان برای عملیات تمیزکاری و استریلیزاسیون را به‌صورت شفاف اعلام کند. اتصالات تری‌کلمپ بهداشتی یا معادل آن برای سهولت در شست‌وشو و تعویض سریع الزامی است. پمپ باید مسیر تخلیه کامل و پایه مناسب برای تخلیه کامل سیال داشته باشد.

انتقال با برش پایین و جریان پایدار

در فرآیندهای بیولوژیکی و مراحل فیلتراسیون مانند TFF، UF، کروماتوگرافی یا فیلتراسیون ویروسی، باید از فناوری دیافراگمی با پالس و برش کم استفاده شود تا کیفیت محصول و سلامت غشا حفظ شود.

امکان استفاده یک‌بار مصرف

در فرآیندهایی که انعطاف در بچ و جلوگیری از آلودگی متقاطع اهمیت دارد، پمپ‌های دیافراگمی با محفظه‌های مرطوب استریل و یک‌بار مصرف به کار می‌روند. این مدل‌ها نیاز به شست‌وشو و اعتبارسنجی پاکسازی را حذف کرده و زمان آماده‌سازی میان بچ‌ها را کاهش می‌دهند.

نظارت بر سلامت دیافراگم و ایمنی نشت

برای تزریق دقیق یا انتقال بحرانی، باید از دیافراگم‌های چندلایه با سیستم تشخیص نشت استفاده شود. پمپ‌های دیافراگمی بهداشتی معمولاً به سنسور نشت و خروجی سیگنال برای PLC یا ثبت بچ مجهز هستند تا در صورت آسیب، سیستم به‌صورت ایمن متوقف شود.

تأیید تمیزشوندگی طبق دستورالعمل‌های بهداشتی

راهنمای EHEDG بر طراحی بدون فضای مرده، تخلیه کامل و استفاده از متریال و آب‌بندی مناسب تأکید دارد. هنگام سفارش، از تولیدکننده بخواهید سند یا آزمون معتبر EHEDG برای مدل انتخابی را ارائه بدهد.

لوازم جانبی برای جریان یکنواخت و بهداشتی

در کاربردهایی که جریان پایدار در فیلترها و سنسورها حیاتی است، از میراگر پالس بهداشتی و قابل شست‌وشو استفاده کنید. سازگاری و قابلیت تمیزکاری این تجهیزات باید هم‌زمان با پمپ مستند شود.

مستندات دارویی آماده اعتبارسنجی

در سفارش خرید پمپ دیافراگمی صنایع داروسازی، مستندات زیر باید لحاظ شود:

• گواهی مواد و پرداخت سطح (مطابق BPE)
• گواهی‌های انطباق با FDA و USP برای پلیمرها و الاستومرها
• بیانیه مونتاژ و تمیزکاری جهت پشتیبانی از اعتبارسنجی GMP

مصرف انرژی و سازگاری با منابع کارخانه

در واحدهایی که هوای فشرده محدود یا پرهزینه است، استفاده از پمپ‌های دیافراگمی برقی (EODD) برای انتقال یا تزریق توصیه می‌شود. این مدل‌ها ضمن حفظ طراحی بهداشتی و مدارک مستند، مصرف انرژی را به‌طور محسوسی کاهش می‌دهند.

پیکربندی متناسب با فرآیند دارویی

ساختار پمپ باید متناسب با کاربرد انتخاب شود. رایج‌‎ترین ساختارهایی که برای پمپ دیافراگمی صنعت داروسازی به کار می‌روند عبارتند از:

• پمپ دیافراگمی بهداشتی با تخلیه کامل برای انتقال آسپتیک؛
• فناوری دیافراگمی کم‌ضربان برای کروماتوگرافی یا TFF؛
• هد دوزینگ بهداشتی برای تزریق مواد مؤثره و افزودنی‌ها.

سازندگان تجهیزات زیست‌دارویی معمولاً این سناریوها را به‌صورت مستند در کاتالوگ‌های خود ارائه می‌دهند.

بهترین برند پمپ دیافراگمی هایژنیک برای صنعت داروسازی

پمپ دیافراگمی گراکو هاسکی

سری‌های پمپ بهداشتی گراکو هاسکی از جمله SaniForce، با بدنه استیل 316L الکتروپولیش شده، اتصالات تری‌کلمپ و دیافراگم‌های PTFE/EPDM اورمولد عرضه می‌شوند. محصولات این سری، برای پمپاژ انواع ترکیبات دارویی ویسکوزیته بالا مثل سوسپانسیون‌ و ژل‌های درمانی و ترکیبات حاوی الکل مناسبند و قابلیت CIP/SIP را نیز دارند.

انواع پمپ‌ دیافراگمی گراکوهاسکی در سایزهای سبک 307 تا 3300 و بدنه‌های فلزی و پلیمری در آتورشاپ موجود هستند. بسته به شرایط محل کار و پرفرمنسی که از پمپ انتظار دارید، می‌توانید نیازهای پروژه را تحلیل نمایید و با راهنمایی کارشناسان، بهترین مدل را برگزینید.

پمپ دیافراگمی ویلدن

سری Hygienice Saniflo از شرکت ویلدن، انواع پمپ دیافراگمی مناسب صنایع داروسازی را عرضه می‌کند که با سطوح بهداشتی، گذردهی ذرات نرم و الاستومرهای خوراکی، الزامات 3-A، EHEDG، FDA و حتی USP Class VI عرضه می‌شوند. این سری پمپ‌های دیافراگمی، برای پمپاژ انواع کرم و ژل‌های ویسکوز، شربت‌های قندی و پیش‌فیلتراسیون استریل انتخاب خوبی خواهند بود.

نحوه طراحی و ساختار سری‌های Pro-Flo و Pro-Flo Shift از پمپ‌های دیافراگمی ویلدن، میزان پالس و مصرف هوا را پایین می‌آورد. نسخه‌های بهداشتی این برند، تا سایز 3 اینچ و در دبی‌های بالا موجودند.

پمپ دیافراگمی دیاپمپ

برند دیاپمپ انواع پمپ‌های دیافراگمی مناسب صنایع داروسازی را در انواع پنوماتیک و الکتریک DP10E/DP20E/DP30E ارائه می‌دهد. محصولات این برند با متریال‌های استیل 316، PVDF، PP و آلومینیوم قابل تهیه هستند و برای انتخاب دیافراگم و بخش‌های در تماس با سیال، گزینه‌های PTFE، EPDM، FKM و سانتوپرن را پیش رو دارید. با این اوصاف، می‌توانید مسیر پمپاژ سیال را مطابق با الزامات بهداشتی و سازگاری شیمیایی تنظیم نمایید.

برای خطوط CIP و انتقال سوسپانسیون‌ها و محلول‌های حساس، پمپ‌های دیافراگمی هایژنیک دیاپمپ موجود هستند. اگر کاربرد با کنترل جریان دقیق و صدای کمتر را مدنظر دارید، مدل‌‎های پمپ الکتریکی EODD را پیشنهاد می‌دهیم که تا حداکثر دبی 30 متر مکعب بر ساعت و هد تا 50 متر عرضه می‌شوند.

پمپ دیافراگمی آرو

پمپ‌های سری EXPERT از کمپانی امریکایی آرو، اکثراً با استاندارد ضدانفجار ATEX عرضه می‌شوند و برای لاین‌هایی که انواع ترکیبات حاوی الکل و قابل اشتعال را پمپاژ می‌نمایند، مناسب خواهند بود. این مدل پمپ دیافراگمی صنایع داروسازی با بدنه استیل 316L، اتصالات بهداشتی و دیافراگم PTFE یکپارچه تولید می‌شود و برای انتقال بالک، دپو به مخزن فرایند و فید دستگاه پرکن مناسبند.

از جمله دیگر ویژگی‌های پمپ دیافراگمی اکسپرت آرو می‌توانیم به انطباق با FDA/CE 1935/2004 و عرضه در سایزهای 1½ تا 3 اینچ اشاره کنیم که برای کاربرد در لاین‌های پیوسته و تضمین CIP قابل اتکا هستند.

پمپ دیافراگمی آرگال سری ASTRA

اگر انتظار دبی بالا از پمپ دیافراگمی صنایع داروسازی دارید، محصولات برند آرگال قابل توصیه هستند. محصولات فارما گرید سری آسترا با تمرکز بر رعایت استانداردهای FDA و بهینه سازی مصرف هوای فشرده، برای پمپاژ سیالات حساس دارویی تا دبی‌های بالا در حد 700 لیتر بر دقیقه مطلوبند.

برای محلول‌های حساس به تغییرات شیمیایی و فیزیکی، می‌توانید از ترکیب بدنه استنلس استیل 316 با الاستومرهای فود گرید و دیافراگم‌های PTFE بهره ببرید.

پمپ دیافراگمی یامادا

خانواده پمپ‌های دیافراگمی NDP یامادا با پورت‌های تری‌کلمپ از سایزهای 3/4  تا 4 اینچ، دیافراگم PTFE و محدوده دبی تا 49 مترمکعب بر ساعت تولید می‌شوند. این ساختار، برای پمپاژ و انتقال بچ انواع شربت، سوسپانسیون‌های دارای ذرات معلق ریز و الکل‌های دارویی مناسب است.

پمپ‌های دیافراگمی صنایع دارویی یامادا توان هندل سیالاتی با دمای حداکثر 100 درجه سانتیگراد و محدوده فشار تا ماکسیمم 7 بار را دارند و برای استفاده در محیط‌‎های بهداشتی مناسب خواهند بود.

اگر در انتخاب پمپ دیافراگمی صنایع دارویی، گواهی‌های بهداشتی و تمیزکاری سریع CIP/SIP را در اولویت قرار می‌دهید، به ترتیب می‌توانیم برندهای گراکو هاسکی، دیاپمپ، ویلدن، آرو و یامادا را پیشنهاد بدهیم. گزینه‌های اقتصادی نیز شامل فلویمک و سری آسترای آرگال خواهند بود. جهت دریافت راهنمایی بیشتر پیش از انتخاب نهایی، توصیه می‌‎کنیم با کارشناسان ما در آتور صنعت در تماس باشید تا مناسب‌‎ترین گزینه به شما معرفی شود.

قیمت پمپ دیافراگمی صنایع دارو

قیمت انواع پمپ دیافراگمی صنایع داروسازی بسته به عوامل فنی و عملیاتی، در بازه‌های مختلفی اعلام می‌شود. برخی از این فاکتورها عبارتند از:

• گواهی و طراحی بهداشتی: استفاده از بدنه 316L الکتروپولیش، اتصالات Tri-Clamp، قابلیت CIP/SIP و دیافراگم‌های اُورمولد (PTFE/EPDM) هزینه را بالا می‌برند.
• متریال مسیر سیال: نسخه‌های PVDF/PP + PTFE (غیربهداشتی اما تمیز و مقاوم شیمیایی) ارزان‌تر از 316L هایژنیک تمام‌عیار هستند.
• سایز، دبی و تجهیزات جانبی: افزایش سایز پورت (1 تا 3 اینچ)، دبی بالاتر، پالس‌دامپر، گرید ATEX یا مستندات تکمیلی (3-A/EHEDG/USP VI) قیمت را به طور جهشی افزایش می‌دهند. افزون بر این معیارها، برچسب‌های بین‌المللی برای پمپ‌های بهداشتی 1 تا 3 اینچ معمولاً بهای بالایی برای این تجهیزات ثبت می‌کند. نظر به نوسان مداوم قیمت ارز در کشور و هزینه واردات، نمی‌توان قیمت مشخصی برای پمپ دیافراگمی صنایع داروسازی برند خاصی تعیین کرد. با این وجود، برای اینکه تصور حدودی از قیمت تجهیز پیدا کنید، ما برآوردی از بازه ارقام اعلامی در اواسط سال 1404 انجام داده ایم.

• قیمت پمپ‌های دیافراگمی هایژنیک 316L (تری کلمپ CIP/SIP)، سایز 1 تا 1.5 اینچ: حدود 20 تا 100میلیون تومان بسته به برند؛
• قیمت پمپ دیافراگمی صنایع داروسازی 2 تا 3 اینچ با دبی بالا یا الزامات خاص (پالس پایین، ATEX، مستندات گسترده): بین 70 میلیون تا 300 میلیون تومان

برای اطلاع از هزینه دقیق پیش از خرید، لطفاً با کارشناسان آتور صنعت تماس حاصل فرمایید تا قیمت روز برای پمپ موردنظر استعلام شود.

نکات انتخاب بهترین پمپ دیافراگمی برای صنایع داروسازی

تثبیت تأییدیه پمپ دیافراگمی صنعت داروسازی از ابتدا

در همان مرحله سفارش پمپ، از تأمین‌کننده بخواهید ارائه مستندات بهداشتی را رسما در قرارداد قید کند. این مستندات باید شامل جزئیات صافی سطح مطابق با استاندارد ASME BPE با مقادیر زبری مانند SF1 ≤ 0.51 میکرومتر و SF4 ≤ 0.38 میکرومتر، سوابق جوش‌کاری و قابلیت رهگیری قطعات طبق الزامات BPE و بیانیه‌ای درباره قابلیت تخلیه و شست‌وشوی کامل پمپ باشد.

این اقدام از بروز مشکلات پس از آزمون نهایی (FAT) جلوگیری کرده و روند تأیید عملکرد (PQ) را سرعت می‌دهد.

در نظر گرفتن آزمون استخراج‌پذیری و تراوش

برای پلیمرها و الاستومرهای در تماس با سیال، الزام به ثبت در استاندارد FDA 21 CFR 177 و ارائه بسته مستندات E&L مطابق با راهنمای ICH Q3E ضروری است. این بسته باید حلال‌ها، دما و شرایط استریل‌سازی را مشخص کند.

توجه داشته باشید که فرآیندهای گاما یا بخار (Steam) می‌توانند پروفایل استخراج‌پذیری پمپ هایژنیک را تغییر دهند. بنابراین آزمایش‌ها باید بازتاب‌دهنده شرایط واقعی CIP/SIP یا استریلیزاسیون در فرایند شما باشند.

تعریف دقیق قابلیت CIP/SIP

برچسب «بهداشتی» لزوماً به معنی قابلیت CIP کامل نیست. استاندارد 3-A تصریح می‌کند که برخی طراحی‌ها فقط برای شست‌وشوی دستی مناسب‌اند. در مشخصات فنی خود، شرایط مجاز شست‌وشو و استریلیزاسیون شامل دما، فشار و زمان را دقیق بنویسید و مدرکی از سازنده بخواهید که نشان دهد پمپ و دمپنر پالس، مطابق با دستورالعمل‌های بهداشتی، قابلیت شست‌وشو و تخلیه کامل دارد.

هماهنگی با دستورالعمل طراحی بهداشتی در هندسه و جهت نصب

از راهنمای طراحی پمپ EHEDG برای حذف نقاط رکود (Dead Leg) و کاهش حجم‌های راکد استفاده کنید تا تخلیه کامل سیال در هنگام تولید و فرایند CIP تضمین شود. جهت نصب پمپ اهمیت دارد؛ آن را در نقشه‌های P&ID و دستورالعمل‌های عملیاتی (SOP) مشخص کنید تا عملکرد بهداشتی حفظ شود.

شفاف‌سازی در مورد انطباق متریال و زیست‌سازگاری

برای واشرها، دیافراگم‌ها و آب‌بندهای پمپ دیافراگمی صنعت داروسازی باید بند دقیق استاندارد FDA ذکر شود؛ مانند 21 CFR 177.1550 برای PTFE و 177.2600 برای لاستیک‌ها. الزامات USP Class VI یا ISO 10993 برای تماس با مواد زیستی باید رعایت شود. مدارک تأییدیه مواد باید در سوابق تولید و دسته‌بندی محصول نگهداری شود.

لحاظ کردن تجهیزات جانبی بهداشتی در دامنه سفارش

در صورت نیاز به کنترل نوسان جریان، از میراگرهای ضربان بهداشتی استفاده کنید که خودشان دارای قابلیت CIP و مستندات مشابه پمپ هستند. برای تمامی اجزای در تماس با سیال از جمله فیلترها، فلومترها و میراگرها، مقادیر Ra سطح، قابلیت شست‌وشو و استاندارد اتصال باید در مشخصات ثبت شود تا کل سیستم در مرحله اعتبارسنجی (Validation) تأیید گردد.

دقت تزریق و مرجع استاندارد اندازه‌گیری

در کاربردهایی که تزریق دقیق مواد بافر، تنظیم‌کننده pH یا افزودنی‌ها اهمیت دارد، عملکرد پمپ‌های دوزینگ باید بر اساس استاندارد API 675 ارزیابی شود. این استاندارد، دقت حجمی، رفتار در حالت پایدار و انحراف مجاز را تعریف می‌کند و ذکر آن در نیازمندی‌های کاربر (URS) حتی برای کاربردهای دارویی، دقت عملکرد سیستم را تضمین می‌کند.

جمع بندی

پمپ دیافراگمی در صنایع داروسازی نقش مهمی در حفظ ایمنی، بهداشت و دقت فرآیندهای تولید دارد. این نوع پمپ با طراحی بدون نشتی و قابلیت کارکرد خشک، از ورود آلودگی به مسیر سیال جلوگیری می‌کند و کیفیت محصول را در بالاترین سطح نگه می‌دارد. انتخاب متریال مناسب برای بدنه و دیافراگم، تضمین می‌کند که هیچ واکنش شیمیایی ناخواسته‌ای میان سیال و تجهیزات رخ ندهد.

در این مقاله دیدیم که یک پمپ دیافراگمی هایژنیک مناسب صنعت دارویی، بایست دارای چه مشخصات فنی و تابع چه استانداردهایی باشد تا نگرانی از بابت تأمین سلامت و اصول بهداشت لاین پروژه باقی نماند. تجهیز با تکیه بر این ویژگی‌ها، در بخش‌هایی مانند انتقال مواد فعال دارویی، سیالات استریل و محلول‌های شستشو، عملکردی مطمئن خواهد داشت و بازدهی مطلوبی را رقم خواهد زد.

اگر جهت انتخاب پمپ دیافراگمی بهداشتی مناسب صنایع داروسازی خواهان دریافت مشاوره تخصصی هستید و برای نیازسنجی دقیق به راهنمایی یک کارشناس زبده نیاز دارید، می‌توانید با واحدهای پشتیبانی و فنی آتور صنعت در تماس باشید. همکاران ما از طریق مسیرهای آنلاین و تلفنی، پاسخگو و راهنمای شما عزیزان هستند تا بهترین تصمیم را اتخاذ نمایید.

سؤالات متداول

1. بهترین برند پمپ دیافراگمی مناسب خطوط داروسازی چیست؟ مدل‌های پمپ دیافراگمی هایژنیک از برندهای آرو، ویلدن، گراکو هاسکی و یامادا، از رایج‌ترین گزینه‌های بهداشتی‌اند. انتخاب نهایی را بر اساس گواهی‌های 3-A، EHEDG، FDA، USP VI، متریال تماس با سیال و پشتیبانی فنی انجام دهید.
2. پمپ دیافراگمی مناسب داروسازی چه تفاوت‌هایی با نوع صنعتی دارد؟ در مدل‌های دارویی از بدنه استیل 316L الکتروپولیش، اتصالات Tri-Clamp و دیافراگم اُورمولد بهداشتی استفاده می‌شود. طراحی باید قابل تخلیه کامل، مطابق CIP/SIP و دارای اسناد IQ/OQ با زبری سطح ≤ 0.8 میکرومتر باشد.
3. آیا پمپ دیافراگمی کم‌برش برای امولسیون‌ها و سوسپانسیون‌های استریل مناسب است؟ پمپ‌های AODD اصولاً کم‌برش هستند و برای انتقال امولسیون‌ها و سوسپانسیون‌های حساس مناسبند. برای جریان یکنواخت‌تر، از کورس کوتاه، رگولاتور هوای دقیق و دمپنر بهداشتی استفاده کنید.
4. آیا پمپ دیافراگمی صنعت دارویی باید استاندارد ضدانفجار داشته باشد؟ تنها در محیط‌های دارای حلال‌های اشتعال‌پذیر (مانند IPA یا اتانول) و مناطق Zone/ATEX نیاز به نسخه ضد‌انفجار (Ex) وجود دارد. در سایر بخش‌ها، تمرکز بر طراحی بهداشتی و مستندسازی کافی است.
5. استانداردهای نصب و اتصالات برای پمپ دیافراگمی در صنعت داروسازی چیست؟ اتصالات باید تری کلمپ مطابق ASME BPE باشند و لوله‌کشی با شیب مناسب برای تخلیه کامل طراحی شود. استفاده از اورینگ فود گرید، پیکربندی CIP/SIP با ارتینگ مؤثر، دمپر بهداشتی و والو نمونه‌گیری در نقاط کلیدی الزامی است.
