در صنعت، تجهیزاتی که با ارتعاش سروکار دارند نقشی حیاتی در فرآیندهای تولید ایفا میکنند. قلب تپنده این تجهیزات، موتور ویبره است و یک نصب موتور ویبره صنعتی اصولی و دقیق، مرز باریک بین عملکرد بینقص و بروز یک شکست فاجعهبار و پرهزینه را تعیین میکند. این فرآیند صرفاً به محکم کردن چند پیچ و وصل کردن چند سیم خلاصه نمیشود؛ بلکه یک عملیات فنی است که نیازمند دقت، دانش و توجه به جزئیاتی است که اغلب نادیده گرفته میشوند. یک نصب نادرست میتواند منجر به استهلاک زودرس بلبرینگها، کاهش شدید راندمان، ایجاد ترک در سازه و حتی خطرات ایمنی جبرانناپذیر برای اپراتورها شود.
در این راهنمای جامع ما قصد داریم فراتر از یک دستورالعمل ساده برویم. هدف ما ارائه یک نقشه راه کامل است که شما را قدم به قدم در تمام مراحل کلیدی همراهی کند. از آمادهسازی و نکات ایمنی اولیه گرفته تا تنظیمات نهایی و تست راهاندازی، تمام جنبههای فنی و عملی یک نصب موتور ویبره صنعتی حرفهای را با زبانی ساده و کاربردی تشریح خواهیم کرد. چه یک تکنسین با تجربه باشید که به دنبال مرور نکات کلیدی است و چه برای اولین بار با این چالش روبرو میشوید، این مقاله به شما کمک میکند تا با اطمینان کامل، این فرآیند را به بهترین و ایمنترین شکل ممکن به پایان برسانید.
قبل از شروع نصب؛ آماده سازی و نکات ایمنی کلیدی
هر پروژه فنی موفق، ریشه در یک آمادهسازی دقیق و هوشمندانه دارد. اختصاص دادن زمان کافی به این مرحله مقدماتی، یک سرمایهگذاری مستقیم برای جلوگیری از اتلاف وقت، کاهش ریسک بروز خطا و تضمین یک خروجی بینقص است. پیش از آنکه حتی به برداشتن ابزار فکر کنید مطمئن شوید که تمام پیشنیازها فراهم است. درک صحیح از نکات قبل از نصب موتور ویبره، سنگ بنای یک عملکرد پایدار و طولانیمدت برای دستگاه شماست. این مرحله تفاوت بین یک نصب موفق و هفتهها درگیری با مشکلات و عیبیابی را رقم میزند. برای درک عمیقتر از اصول کار این تجهیزات، توصیه میکنیم مقاله موتور ویبره چیست؟ (آشنایی با انواع و کاربردها) را مطالعه کنید.
برای شروع یک نصب موتور ویبره صنعتی بیدردسر، ابتدا اطمینان حاصل کنید که ابزار و تجهیزات زیر در دسترس و آماده استفاده هستند:
- مجموعه آچار و بکس صنعتی: برای باز و بسته کردن پیچها با سایز دقیق و اعمال نیروی کافی.
- آچار ترکمتر (Torque Wrench): این ابزار یک گزینه نیست؛ بلکه یک ضرورت است. اعمال گشتاور دقیق و یکسان به تمام پیچها، مهمترین عامل در پایداری اتصال است و تنها با این ابزار ممکن میشود.
- تراز صنعتی دقیق: برای تضمین همسطح بودن کامل و بینقص محل نصب. کوچکترین انحراف توسط یک تراز دقیق قابل شناسایی است.
- مولتیمتر کلمپی (Clamp Meter): برای بررسی دقیق ولتاژ و فرکانس شبکه و همچنین اندازهگیری جریان مصرفی موتور پس از راهاندازی.
- تجهیزات تمیزکاری: برس سیمی، سنگ فرز، کاردک و حلالهای صنعتی مناسب برای پاکسازی کامل سطح فلزی از هرگونه آلودگی.
نکات ایمنی حیاتی: اولویت اول شما
در محیطهای صنعتی هیچچیز بر ایمنی مقدم نیست. کار با تجهیزات الکتریکی دوار میتواند خطرات بالقوه زیادی به همراه داشته باشد. لطفاً موارد زیر را که بخشی از نکات ایمنی نصب استاندارد هستند، با جدیت کامل دنبال کنید.
- قطع کامل و ایمنسازی منبع تغذیه: قبل از هر اقدامی، کلید اصلی برق دستگاه را از تابلو برق قطع کنید. صرفاً قطع کردن کافی نیست؛ باید با استفاده از قفل و برچسب ایمنی (فرآیند Lock-out/Tag-out) از وصل ناگهانی و تصادفی آن توسط دیگران جلوگیری کنید. این یک گام حیاتی در هر عملیات نصب موتور ویبره صنعتی است.
- استفاده کامل از تجهیزات حفاظت فردی (PPE): پوشیدن دستکش ایمنی مقاوم در برابر ضربه و سایش، کفش کار پنجه فولادی برای محافظت در برابر سقوط احتمالی موتور و عینک محافظ برای جلوگیری از ورود پلیسه فلزی به چشم در تمام مراحل نصب الزامی است.
- بررسی دقیق سلامت فیزیکی موتور: پیش از شروع فرآیند نصب، بدنه چدنی یا آلومینیومی موتور را از نظر وجود هرگونه ترک، شکستگی یا آسیبدیدگی ناشی از حملونقل به دقت بررسی کنید. درپوش جعبه ترمینال را باز کرده و از سلامت اتصالات و عدم وجود رطوبت در داخل آن اطمینان حاصل کنید.
برای آشنایی کامل با ساختار، انواع و کاربردهای گسترده این تجهیزات در صنایع مختلف پیشنهاد میکنیم به صفحه ما درباره «ویبراتور صنعتی (موتور ویبره)» مراجعه کنید.

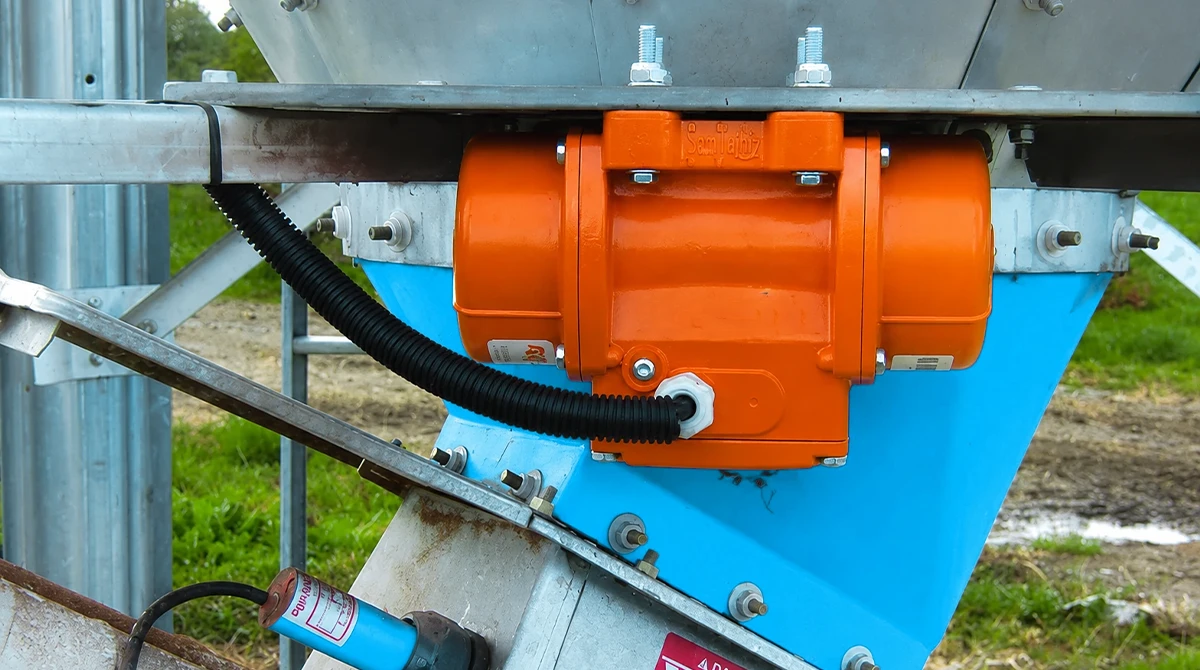

انتخاب محل ایدهآل برای نصب؛ پایه و اساس کارایی
شاید بتوان گفت حیاتیترین و تأثیرگذارترین بخش در کل فرآیند نصب موتور ویبره صنعتی، انتخاب محل نصب موتور ویبره است. شما میتوانید بهترین و گرانترین موتور ویبره جهان را در اختیار داشته باشید؛ اما اگر آن را روی یک سازه ضعیف، نامناسب یا ناپایدار نصب کنید، نتیجهای جز عملکرد ضعیف، خرابی زودهنگام و اتلاف سرمایه نخواهد داشت. محلی که برای نصب انتخاب میکنید، در واقع فونداسیون و بستر انتقال انرژی ارتعاشی است. این انتخاب مستقیماً بر کیفیت ارتعاش، طول عمر بلبرینگهای موتور، میزان صدای تولیدی و پایداری کل سیستم تأثیر میگذارد. برای درک بهتر اینکه چگونه مشخصات فنی دستگاه بر این انتخاب اثر میگذارد، مطالعه راهنمای جامع انتخاب و خرید موتور ویبره میتواند راهگشا باشد.
اصل بنیادین در این مرحله، استحکام پایه نصب است. سطحی که موتور روی آن قرار میگیرد باید توانایی تحمل بارهای دینامیکی بسیار شدید و ضربات مداوم ناشی از نیروی گریز از مرکز را داشته باشد. این سطح باید کاملاً صلب، پایدار و فاقد هرگونه ترک، جوش ضعیف یا ضعف ساختاری باشد. به یاد داشته باشید که تمام نیروی تولید شده توسط موتور باید از طریق این پایه به بدنه دستگاه (مانند سرند، فیدر یا هاپر) منتقل شود. هرگونه انعطافپذیری یا ضعف در این پایه به معنای جذب و اتلاف انرژی و در نتیجه کاهش چشمگیر کارایی و شکست کامل اهداف یک نصب موتور ویبره صنعتی خواهد بود.
اهمیت تراز بودن سطح
یکی از کلیدیترین و فنیترین نکات نصب موتور ویبره صنعتی، اطمینان از تراز بودن سطح نصب است. این موضوع فقط یک توصیه ساده نیست؛ بلکه یک الزام مهندسی است. سطوح شیبدار یا ناهموار باعث میشوند که توزیع بار استاتیکی و دینامیکی روی بلبرینگهای موتور به صورت نامتقارن انجام شود. این امر منجر به ایجاد فشار مضاعف بر روی برخی از بلبرینگها، افزایش دما و در نهایت کاهش شدید عمر مفید آنها میشود. از یک تراز صنعتی دقیق استفاده کنید و سطح را در هر دو جهت (طولی و عرضی) بررسی نمایید.
جلوگیری از پدیده مخرب رزونانس (تشدید)
رزونانس یا تشدید، یک پدیده فیزیکی است که زمانی رخ میدهد که فرکانس طبیعی ارتعاش یک سازه با فرکانس کاری موتور ویبره یکسان یا بسیار نزدیک شود. این اتفاق میتواند ارتعاشات را به شکلی غیرقابل کنترل تشدید کرده، باعث ایجاد صداهای ناهنجار و بسیار بلند شود و فشارهای دینامیکی عظیمی را به سازه و خود موتور وارد کند که در نهایت به شکست مکانیکی و ترکخوردگی منجر خواهد شد. برای جلوگیری از این مشکل، پایهای که برای نصب موتور ویبره صنعتی در نظر گرفته میشود باید از نظر ساختاری بسیار محکم، سنگین و مقاوم باشد تا فرکانس طبیعی آن اختلاف قابل توجهی با فرکانس کاری موتور داشته باشد.
راهنمای گام به گام نصب مکانیکی ویبره بدنه
پس از آنکه از آمادهسازی کامل و انتخاب محل ایدهآل اطمینان حاصل کردید، نوبت به مراحل نصب مکانیکی موتور ویبره میرسد. در این بخش، دقت و توجه به جزئیات فنی، تضمینکننده یک اتصال پایدار، ایمن و قابل اعتماد است. این مرحله قلب فیزیکی فرآیند نصب موتور ویبره صنعتی است و باید با حوصله و وسواس انجام شود تا از هرگونه لقی یا ضعف در اتصالات که منشا بسیاری از مشکلات بعدی است، جلوگیری به عمل آید.
تمیزکاری و آمادهسازی سطح نصب
قبل از قرار دادن موتور ویبره بر روی پایه، سطح تماس باید به طور کامل و با دقت آمادهسازی شود. این سطح فلزی باید کاملاً صاف و عاری از هرگونه آلودگی باشد که میتواند مانع از یک اتصال کامل و یکپارچه فلز به فلز شود. وجود عواملی مانند زنگزدگی، رنگهای قدیمی و ضخیم، روغن، گریس یا هرگونه ذره خارجی دیگر، میتواند فضاهای خالی میکروسکوپی ایجاد کند. این فضاهای خالی تحت ارتعاش مداوم به مرور زمان باعث نشست و شل شدن پیچها شده و کل فرآیند نصب موتور ویبره صنعتی را تضعیف میکنند.
برای آمادهسازی سطح میتوانید از یک برس سیمی قدرتمند یا یک سنگ فرز با صفحه مناسب برای از بین بردن کامل زنگزدگی و رنگ استفاده کنید. سپس با استفاده از یک حلال صنعتی استاندارد، هرگونه چربی یا روغن را پاک کنید تا به یک سطح فلزی تمیز، براق و خالص برسید. اطمینان حاصل کنید که هیچگونه ناهمواری، پلیسه جوشکاری یا برجستگی روی سطح باقی نمانده باشد.
روش صحیح محکم کردن پیچ و مهرهها
اتصال پایدار موتور ویبره به سازه، تنها و تنها از طریق پیچ و مهرهها تضمین میشود؛ بنابراین این بخش از نصب موتور ویبره صنعتی از اهمیت فوقالعادهای برخوردار است. استفاده از اتصالات نامناسب یا روش نادرست بستن یکی از شایعترین دلایل خرابیهای زودهنگام است. برای این کار اکیداً توصیه میشود از پیچ و مهره با استحکام بالا، معمولاً از گرید 8.8 یا در کاربردهای سنگینتر از گرید 10.9 (Class 8.8 / 10.9)، استفاده کنید.
هنگام بستن پیچها، همیشه از الگوی ضربدری (Cross-Pattern) پیروی کنید. به این معنی که ابتدا همه پیچها را با دست تا حد ممکن محکم کرده سپس با آچار، پیچهای روبروی هم را به تدریج و در چند مرحله به صورت متناوب سفت کنید. این کار باعث توزیع یکنواخت فشار و تنش در کل سطح پایه موتور میشود. ابزار کلیدی شما در اینجا، آچار ترکمتر است. برای اطلاع از میزان گشتاور مناسب به دفترچه راهنمای موتور یا یک جدول استاندارد گشتاور پیچها (Torque Chart) معتبر مراجعه کنید.
تنظیم وزنههای لنگ برای تغییر نیروی ویبره
یکی از ویژگیهای برجسته موتورهای ویبره، قابلیت تنظیم نیروی گریز از مرکز است. این کار از طریق تغییر زاویه نسبی وزنههای لنگ (Eccentric Weights) که در دو طرف شفت موتور قرار دارند انجام میشود. برای انجام این کار درپوشهای محافظ را باز کنید. روی وزنه قابل تنظیم، یک مقیاس مدرج (معمولاً بر حسب درصد) مشاهده خواهید کرد. نکتهای که در این مرحله از نصب موتور ویبره صنعتی بسیار حیاتی است، این است که زاویه وزنهها در هر دو طرف موتور باید کاملاً یکسان و قرینه تنظیم شود. عدم تقارن در تنظیم وزنهها، یک خطای مرگبار است که باعث ایجاد بارهای نامتوازن، ارتعاشات مخرب و آسیب فوری به بلبرینگها و شفت موتور خواهد شد.
آموزش سیمکشی و اتصالات الکتریکی موتور ویبره
بعد از اتمام موفقیتآمیز نصب مکانیکی به مرحله حساس و فنی سیم کشی و نصب الکتریکی ویبره بدنه میرسیم. در این بخش نیز ایمنی و دقت حرف اول را میزند. مجدداً تاکید میکنیم که پیش از شروع هر کاری از قطع بودن کامل جریان برق و ایمنسازی آن طبق پروتکلهای ایمنی اطمینان حاصل کنید. اتصالات نادرست الکتریکی در فرآیند نصب موتور ویبره صنعتی نه تنها میتواند به موتور آسیب دائمی و جبرانناپذیر بزند؛ بلکه خطرات جدی برقگرفتگی را نیز برای اپراتور به همراه دارد.
بررسی منبع تغذیه و تطابق ولتاژ
اولین و سادهترین قدم اما بسیار حیاتی، بررسی دقیق پلاک مشخصات موتور (Nameplate) است. روی این پلاک اطلاعات کلیدی مانند ولتاژ کاری (مثلاً 380-400V)، فرکانس (50Hz)، جریان نامی (A) و نحوه سربندی (ستاره/مثلث) حک شده است. با استفاده از مولتیمتر، ولتاژ سه فاز شبکه برق کارگاه خود را اندازهگیری کرده و مطمئن شوید که با ولتاژ مورد نیاز موتور تطابق کامل دارد. اتصال موتور به ولتاژی متفاوت از آنچه روی پلاک آن نوشته شده، قطعاً منجر به داغ شدن بیش از حد سیمپیچها، افت گشتاور و در نهایت سوختن موتور در مدت زمانی کوتاه خواهد شد. این اشتباه ساده، میتواند کل نصب موتور ویبره صنعتی شما را بیثمر کند.
نقشه سیمکشی و اتصال صحیح کابلها
پس از تایید ولتاژ، نوبت به اتصال کابلها میرسد. درپوش جعبه ترمینال (Terminal Box) موتور را باز کنید. نحوه اتصال سه فاز ورودی به ترمینالها بستگی به سربندی موتور دارد که معمولاً به دو صورت ستاره (Star / Y) یا مثلث (Delta / Δ) است. نقشه صحیح اتصال معمولاً در پشت درپوش جعبه ترمینال یا در دفترچه راهنمای موتور موجود است. انتخاب کابل با سطح مقطع مناسب نیز اهمیت زیادی دارد. ورودی کابل به جعبه ترمینال باید توسط یک گلند (Cable Gland) با سایز مناسب، آببندی و محکم شود تا از ورود گرد و غبار و رطوبت جلوگیری شود. یک نصب موتور ویبره صنعتی استاندارد، همیشه شامل اتصالات محکم و آببندی شده است.
اهمیت استفاده از تجهیزات حفاظت الکتریکی
برای محافظت از موتور ویبره در برابر آسیبهای الکتریکی ناشی از اضافهبار یا نوسانات، نصب تجهیزات حفاظتی یک الزام مهندسی است؛ نه یک گزینه انتخابی. مهمترین این تجهیزات، کلید محافظ موتور یا رله کنترل بار (Overload Relay) است. این دستگاه به صورت سری در مسیر برق ورودی موتور قرار گرفته و به طور مداوم جریان عبوری را اندازهگیری میکند. شما باید این رله را با دقت مطابق با جریان نامی که روی پلاک موتور نوشته شده، تنظیم کنید. این اقدام پیشگیرانه بخش نهایی و حیاتی از یک نصب موتور ویبره صنعتی ایمن و مطمئن است.
بازبینی نهایی، راهاندازی و جمعبندی: چک لیست موفقیت شما
اکنون که مراحل پیچیده نصب مکانیکی و الکتریکی به پایان رسیده، زمان آن است که با یک بازبینی نهایی و دقیق از صحت تمام اقدامات خود مطمئن شوید و برای راه اندازی و تست نهایی موتور ویبره آماده گردید. عجله در این مرحله میتواند تمام زحمات شما در طول فرآیند نصب موتور ویبره صنعتی را هدر دهد. این چکلیست کوتاه به شما کمک میکند تا با اطمینان خاطر کامل، کلید استارت را فشار دهید.
چک لیست بازبینی نهایی:
- آچارکشی مجدد و نهایی پیچها: آیا گشتاور تمام پیچهای پایه موتور یک بار دیگر با ترکمتر بررسی شده است؟
- بررسی دقیق اتصالات الکتریکی: آیا تمام اتصالات در جعبه ترمینال محکم و به خوبی عایقبندی شدهاند؟ آیا سیم ارت متصل است؟
- تایید صحت تنظیم وزنهها: آیا وزنههای لنگ در دو طرف موتور به صورت کاملاً یکسان و قرینه تنظیم شدهاند؟
- اطمینان از بسته بودن درپوشها: آیا درپوش جعبه ترمینال و درپوشهای محافظ وزنهها به درستی بسته و آببندی شدهاند؟
- تست کوتاه جهت چرخش: برای دو تا سه ثانیه موتور را روشن کرده و بلافاصله خاموش کنید. جهت چرخش شفت را بررسی نمایید.
- اندازهگیری جریان مصرفی: پس از روشن کردن موتور و رسیدن به دور نامی، جریان مصرفی هر سه فاز را با آمپرمتر انبری اندازهگیری کرده و با جریان نامی روی پلاک مقایسه کنید.
نصب صحیح، یک سرمایهگذاری برای آینده است. با دنبال کردن این راهنما، شما نه تنها یک دستگاه را نصب کردهاید؛ بلکه از عملکرد ایمن و بهینه آن برای سالهای آینده اطمینان حاصل نمودهاید. اگر در هر مرحله از کار با چالشی روبرو شدید به خاطر داشته باشید که تیم آتور صنعت همواره آماده ارائه مشاوره است. برای انتخاب و نصب موتورهای ویبره صنعتی متناسب با نیازتان، با تماس با کارشناسان آتور صنعت راهنمایی لازم را دریافت نمایید.
برای دریافت مشاوره تخصصی رایگان و انتخاب دقیق موتور ویبره، با کارشناسان ما در آتور صنعت تماس بگیرید یا فرم زیر را تکمیل کنید تا در ساعات 8 تا 17 پاسخگوی شما باشیم.
سوالات متداول راهنمای نصب موتور ویبره صنعتی
- چرا موتور ویبره من پس از نصب، صدای غیرعادی دارد یا بیش از حد داغ میکند؟
اینها نشانههای یک نصب موتور ویبره صنعتی ناقص هستند. صدای غیرعادی معمولاً به دلیل شل بودن پیچها یا پدیده رزونانس (تشدید) در سازه است. ابتدا گشتاور پیچها را با ترکمتر چک کنید. داغ کردن بیش از حد اغلب به دلیل مشکلات الکتریکی مانند عدم تطابق ولتاژ شبکه با پلاک موتور یا وجود اضافهبار مکانیکی است. حتماً جریان مصرفی موتور را با آمپرمتر اندازهگیری کنید. - اصلیترین علت شل شدن پیچهای موتور ویبره چیست و چگونه از آن جلوگیری کنیم؟
اصلیترین علت، آمادهسازی نادرست سطح و عدم استفاده از گشتاورسنج (ترکمتر) است. برای جلوگیری قطعی، سطح نصب باید کاملاً صاف، تمیز و بدون رنگ باشد. همچنین، استفاده از پیچ و مهرههای گرید بالا (حداقل 8.8) به همراه واشر تخت و واشر فنری الزامی است. محکم کردن تمام پیچها با گشتاور دقیق توصیهشده توسط سازنده، کلید موفقیت نصب موتور ویبره صنعتی و پایداری آن است. - آیا میتوانم شدت لرزش موتور را پس از نصب موتور ویبره صنعتی تغییر دهم؟
بله. این کار به سادگی با تنظیم وزنههای لنگ قابل تنظیم که در دو طرف شفت موتور قرار دارند، امکانپذیر است. با تغییر زاویه این وزنهها میتوانید نیروی ارتعاش را از صفر تا صد درصد ظرفیت دستگاه تنظیم کنید. نکته حیاتی این است که زاویه وزنهها در هر دو طرف باید کاملاً یکسان و قرینه تنظیم شود. این تنظیم، یکی از مراحل نهایی در نصب موتور ویبره صنعتی است که به شما امکان میدهد شدت ارتعاش را برای کاربرد خاص خود بهینهسازی کنید.
