در جهان گسترده صنعت، جایی که جابجایی، جداسازی و فشردهسازی مواد نقشی حیاتی ایفا میکند، دستگاههای ناشناخته اما قدرتمندی وجود دارند که بدون آنها بسیاری از فرآیندهای مدرن مختل میشد. یکی از کلیدیترین این ابزارها، موتور ویبره است؛ قطعهای که لرزشهای کنترلشده و هدفمند را به قلب خطوط تولید تزریق میکند. از صنایع عظیم سیمان و معدن گرفته تا خطوط حساس دارویی و غذایی، ردپای این دستگاه به چشم میخورد.
اما این دستگاه دقیقا چیست و چگونه لرزشی به این اهمیت تولید میکند؟ چگونه میتوان از میان انواع مختلف آن گزینهای مناسب برای نیاز صنعتی خود انتخاب کرد؟ این مقاله جامع پاسخی کامل به تمام سوالات شماست. ما در آتور صنعت به عنوان مرجع تخصصی، شما را قدم به قدم با دنیای موتورهای ویبره آشنا میکنیم؛ از تعریف و اجزای تشکیلدهنده آن گرفته تا کاربردهای شگفتانگیز و راهنمای انتخاب تخصصی. هدف ما این است که پس از مطالعه این راهنما با دیدی باز و اطلاعاتی کامل بهترین تصمیم را برای کسبوکار خود بگیرید.
موتور ویبره چگونه ارتعاش تولید میکند؟
برای درک عمیقتر ویبراتور صنعتی (موتور ویبره)، ابتدا باید با مفهوم بنیادین و مکانیزم عملکرد آن آشنا شویم. این بخش به شما نشان میدهد که چگونه یک حرکت چرخشی ساده به نیرویی ارتعاشی و پرکاربرد در صنعت تبدیل میشود. در این فرآیند، یک مفهوم کلیدی در فیزیک به نام نیروی گریز از مرکز، نقش اصلی را ایفا میکند.
تعریف ساده و کاربردی موتور ویبره
به زبان ساده، موتور ویبره که گاهی با نام ویبره بدنه نیز شناخته میشود، یک الکتروموتور است که وظیفهاش تبدیل انرژی الکتریکی به ارتعاش مکانیکی کنترلشده است. تصور کنید یک موتور الکتریکی استاندارد دارید که به جای انتقال نیرو برای چرخاندن یک وسیله، تمام انرژی خود را صرف ایجاد لرزشهای دقیق و مهندسیشده میکند.
کلمه «کنترلشده» در اینجا اهمیت ویژهای دارد. لرزشهای ایجاد شده توسط یک موتور ویبره، تصادفی و مخرب نیستند؛ بلکه دارای فرکانس، دامنه و الگوی مشخصی هستند که متناسب با نیاز یک فرآیند صنعتی، مانند سرند کردن مواد یا تخلیه یک سیلو، طراحی و تنظیم میشوند. این ویژگی تفاوت اصلی این دستگاه با لرزشهای ناخواستهای است که در ماشینآلات صنعتی رخ میدهد.
مکانیزم عملکرد: تبدیل چرخش به لرزش
جادوی اصلی موتورهای ویبره در طراحی هوشمندانه شفت (محور) آنها نهفته است. بر خلاف یک الکتروموتور صنعتی معمولی که شفت آن کاملاً متقارن طراحی میشود تا بدون لرزش کار کند، در دو سر شفت یک موتور ویبره، وزنههایی نامتقارن و قابل تنظیم به نام «وزنههای لنگ» (Eccentric Weights) نصب شده است. روند تولید ارتعاش به این صورت است:
- شروع چرخش: با رسیدن برق به موتور، شفت با سرعت بالایی شروع به چرخیدن میکند.
- ایجاد نیروی گریز از مرکز: وزنههای نامتقارن نصبشده روی شفت، هنگام چرخش، نیرویی به سمت بیرون ایجاد میکنند که به آن نیروی گریز از مرکز میگویند. از آنجایی که این نیرو در یک سمت شفت بیشتر از سمت دیگر است، یک لنگر یا عدم تعادل ایجاد میشود.
- انتقال لرزش: این نیروی نامتعادل و تکرار شونده، کل بدنه موتور و در نتیجه هر دستگاهی که به آن متصل است را به لرزش درمیآورد.
نکته کلیدی در این مکانیزم، قابلیت تنظیم زاویه وزنههای لنگ نسبت به یکدیگر است. با تغییر این زاویه میتوان دامنه و شدت نیروی گریز از مرکز را کم یا زیاد کرد. این قابلیت به اپراتور اجازه میدهد تا ارتعاش دستگاه را دقیقا مطابق با نیاز فرآیند تنظیم کند.
نگاهی به اجزای کلیدی یک موتور ویبره
برای درک بهتر عملکرد و اهمیت کیفیت در این دستگاه، لازم است نگاهی دقیقتر به اجزای تشکیل دهنده موتور ویبره بیندازیم. هر قطعه در این مجموعه نقش مشخصی را بر عهده دارد و هماهنگی آنها با یکدیگر، منجر به تولید ارتعاشی پایدار و موثر میشود. کیفیت این اجزا به طور مستقیم بر طول عمر و بازدهی دستگاه در شرایط سخت صنعتی تاثیرگذار است.
الکتروموتور: قلب تپنده دستگاه
هسته اصلی هر موتور ویبره، یک الکتروموتور قدرتمند، معمولاً از نوع آسنکرون، است. وظیفه این بخش تأمین حرکت چرخشی اولیه برای به حرکت درآوردن وزنههای لنگ است. اما این یک الکتروموتور معمولی نیست؛ بلبرینگهای استفاده شده در آن باید از نوع تقویتشده و بسیار مقاوم باشند تا بتوانند بارهای سنگین ناشی از ارتعاش مداوم را تحمل کنند. همچنین کیفیت سیمپیچ و عایقبندی آن اهمیت بالایی دارد؛ زیرا این موتورها اغلب در محیطهای پر از گرد و غبار و رطوبت کار میکنند و باید در برابر این شرایط مقاوم باشند.
وزنههای لنگ قابل تنظیم
مهمترین و متمایزترین قطعه در موتورهای ویبره، وزنههای لنگ هستند. این وزنهها که معمولاً به صورت نیمدایره طراحی میشوند، در دو طرف شفت موتور نصب میگردند. هر مجموعه شامل یک وزنه ثابت و یک یا چند وزنه متحرک است که روی هم قرار میگیرند. اپراتور میتواند با تغییر زاویه وزنههای متحرک نسبت به وزنه ثابت، میزان عدم تقارن و در نتیجه شدت نیروی گریز از مرکز را تنظیم کند. این قابلیت تنظیم، انعطافپذیری فوقالعادهای به دستگاه میبخشد و امکان استفاده از یک موتور ویبره برای کاربردهای مختلف با نیازهای ارتعاشی متفاوت را فراهم میآورد.
بدنه و محافظها: ساختاری برای کار در شرایط سخت
بدنه یک ویبره بدنه باید به معنای واقعی کلمه «جانسخت» باشد. این بدنه که معمولاً از جنس چدن نشکن (داکتیل) یا آلیاژهای مستحکم آلومینیوم ساخته میشود، وظیفه دارد تا از اجزای داخلی در برابر ضربه، رطوبت و گرد و غبار محافظت کند و همزمان، استحکام لازم برای تحمل ارتعاشات شدید و طولانیمدت را داشته باشد. در دو انتهای شفت نیز درپوشهای محافظی قرار دارند که روی وزنههای لنگ را میپوشانند. این درپوشها علاوه بر جلوگیری از ورود آلودگی به بخشهای متحرک، نقش ایمنی مهمی را نیز ایفا میکنند و از برخورد احتمالی اجسام خارجی با وزنههای در حال چرخش جلوگیری مینمایند.

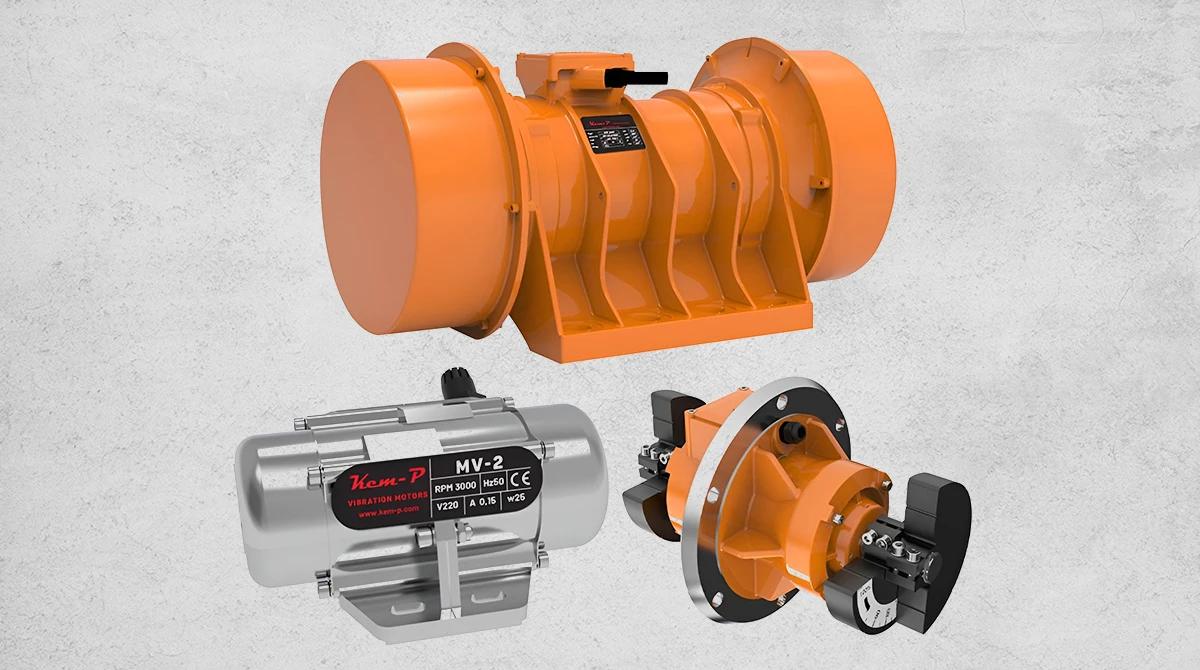

آشنایی با انواع موتور ویبره صنعتی
دنیای موتورهای ویبره بسیار متنوعتر از آن چیزی است که در نگاه اول به نظر میرسد. برای پاسخگویی به نیازهای گسترده صنایع مختلف، انواع موتور ویبره بر اساس فاکتورهای کلیدی مانند ولتاژ، نوع نصب و سرعت دورانی دستهبندی میشوند. شناخت این دستهبندیها به شما کمک میکند تا بهترین گزینه را برای کاربرد خاص خود پیدا کنید.این تنوع در دستهبندی به تولیدکنندگان اجازه میدهد تا برای هر نیازی، راهحل دقیقی ارائه دهند؛
برای آشنایی با طیف وسیع محصولات یکی از برندهای باکیفیت در این زمینه، میتوانید مقاله راهنمای خرید موتور ویبره او ام بی (OMB) را بررسی نمایید.
دستهبندی بر اساس ولتاژ: تک فاز یا سه فاز؟
یکی از اساسیترین تقسیمبندیها بر اساس نوع منبع تغذیه الکتریکی است. این موضوع به سوال پرتکرار «تفاوت موتور ویبره تک فاز و سه فاز چیست؟» پاسخ میدهد.
- موتورهای ویبره تک فاز: این مدلها با برق شهری استاندارد (۲۲۰ ولت) کار میکنند و برای کاربردهای سبکتر، کارگاههای کوچک یا دستگاههایی که نیاز به کار مداوم ندارند، ایدهآل هستند. راهاندازی آنها سادهتر است اما معمولاً قدرت و گشتاور کمتری نسبت به مدلهای سه فاز دارند.
- موتورهای ویبره سه فاز: این دستگاهها با برق صنعتی (۳۸۰ ولت) کار میکنند و برای مصارف سنگین، کارکرد دائم و شرایط سخت صنعتی طراحی شدهاند. آنها از قدرت، راندمان و طول عمر بالاتری برخوردارند و انتخاب اول برای خطوط تولید بزرگ، سرندهای معدنی و سیلوهای سیمان محسوب میشوند.
اگر به دنبال مشاهده و مقایسه مدلهای مختلف هستید، میتوانید به صفحه محصولات ویبراتور صنعتی (موتور ویبره) در وبسایت ما مراجعه کنید.
تقسیمبندی بر اساس نوع نصب: پایهدار یا فلنجی؟
نحوه اتصال موتور ویبره به دستگاه دیگر، یکی دیگر از فاکتورهای مهم در انتخاب است.
- موتور ویبره پایهدار: این مدل رایجترین نوع است و همانطور که از نامش پیداست دارای یک پایه مسطح با سوراخهایی برای پیچ شدن به سطح دستگاه مورد نظر (مانند میز ویبره، بدنه سیلو یا قالب بتن) است. نصب این مدلها بسیار ساده و متداول است.
- موتور ویبره فلنجی: این نوع موتور فاقد پایه است و به جای آن، دارای یک صفحه گرد (فلنج) در یک یا دو طرف بدنه خود است. این طراحی برای نصب در مرکز دستگاههای دایرهای یا میزهای غربالگری گرد، مانند دستگاه سرند، ایدهآل است و به توزیع یکنواخت ارتعاش در تمام جهات کمک میکند.
دور موتور (RPM): فاکتوری تعیینکننده
سرعت چرخش شفت موتور که با واحد دور بر دقیقه (RPM) سنجیده میشود، تاثیر مستقیمی بر مشخصات ارتعاش دارد. به طور کلی یک رابطه معکوس بین دور موتور و دامنه ارتعاش وجود دارد.
- دور موتور بالا (مانند ۳۰۰۰ RPM): این سرعت، ارتعاشی با فرکانس ارتعاش بالا و دامنه (میزان جابجایی) کم ایجاد میکند. این نوع لرزش برای حرکت دادن مواد پودری ریز، سیال کردن آنها یا حذف حبابهای کوچک در بتن بسیار مناسب است.
- دور موتور پایین (مانند ۱۰۰۰ یا ۱۵۰۰ RPM): این سرعتها، ارتعاشی با فرکانس کمتر اما دامنه حرکت بزرگتر (لرزشهای قویتر و درشتتر) تولید میکنند. این نوع ارتعاش برای جابجایی مواد دانهدرشت، سرند کردن مصالح ساختمانی و تخلیه مواد چسبنده از دیواره مخازن کاربرد دارد.
کاربردهای شگفتانگیز موتور ویبره در صنایع مختلف
شاید باور کردنی نباشد؛ اما کاربرد موتور ویبره آنقدر گسترده است که تقریباً در هر گوشهای از دنیای تولید و فرآوری، نقشی کلیدی ایفا میکند. این دستگاهها قهرمانان خاموشی هستند که فرایندهایی مانند جابجایی، جداسازی، فشردهسازی و همگنسازی مواد را ممکن میسازند. از ساخت یک آسمانخراش تا بستهبندی یک قرص، حضور مؤثر این تکنولوژی به خوبی احساس میشود. در ادامه به برخی از مهمترین حوزههای کاربرد این دستگاهها میپردازیم.
صنعت ساختمان و معدن: از فشردهسازی بتن تا سرند کردن
یکی از شناختهشدهترین کاربردهای موتورهای ویبره در این حوزه است. در صنایع سیمان و بتن از این موتورها روی میزهای ویبره و قالبهای بتنی استفاده میشود تا حبابهای هوای محبوس در بتن تازه را خارج کرده و به حداکثر تراکم و استحکام دست یابند.

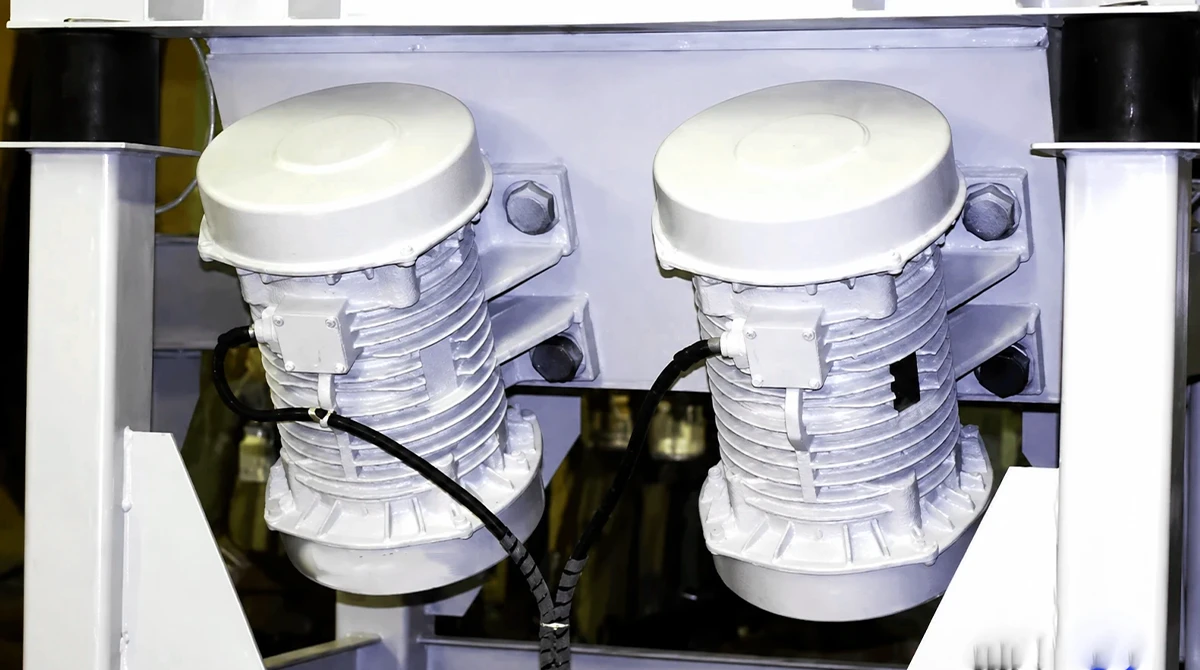

علاوه بر این در معادن و کارخانههای فرآوری مصالح، این موتورها بر روی بدنه دستگاه سرند نصب میشوند تا با ایجاد لرزشهای دقیق، مواد را بر اساس اندازه جداسازی کنند. همچنین برای جلوگیری از گرفتگی و تسهیل تخلیه مواد از سیلوهای بزرگ سیمان، شن و سایر مصالح فله، یک موتور ویبره به بدنه آنها متصل میشود.
صنایع غذایی و دارویی: جابجایی و بستهبندی دقیق
در صنایع غذایی و دارویی که دقت و بهداشت در اولویت قرار دارد، موتورهای ویبره نقشهای حساسی را ایفا میکنند.
- انتقال مواد: از ارتعاش برای به حرکت درآوردن روان مواد (مانند شکر، آرد یا پودرهای دارویی) بر روی سینیها یا کانالهای انتقال (فیدرها) استفاده میشود.
- بستهبندی: برای اطمینان از پر شدن یکنواخت و کامل ظروف و بستهها از میزهای ویبره کوچک استفاده میشود تا مواد به خوبی تهنشین شوند.
- جلوگیری از چسبندگی: نصب یک موتور ویبره کوچک روی بدنه هاپرها و مخازن از پل بستن (Arching) و چسبیدن مواد به دیوارهها جلوگیری کرده و جریان یکنواخت آنها را تضمین میکند.
سایر کاربردهای کلیدی
کاربردهای این دستگاه به موارد بالا محدود نمیشود. در اینجا لیستی از دیگر مصارف مهم آنها آورده شده است:
- تخلیه واگنها و کامیونها: نصب ویبراتورهای قدرتمند به بدنه واگنهای قطار یا کامیونها، فرآیند تخلیه مواد چسبنده و فشرده را سرعت میبخشد.
- ماشینآلات کشاورزی: در دستگاههای برداشت محصول از ارتعاش برای جداسازی میوه از شاخه یا جدا کردن خاک از محصولاتی مانند سیبزمینی استفاده میشود.
- فیدر ویبره: در خطوط تولید از فیدر ویبره برای تغذیه منظم و کنترلشده قطعات یا مواد اولیه به دستگاه بعدی استفاده میشود.
- ریختهگری: برای حذف حبابهای گاز از قالبهای مذاب و دستیابی به یک قطعه متراکم و بدون نقص از موتور ویبره بهره میبرند.
راهنمای انتخاب موتور ویبره؛ جمعبندی نهایی و مشاوره تخصصی
تا اینجا با چیستی، اجزا، انواع و کاربردهای این نوع موتور آشنا شدیم. اکنون به مهمترین بخش میرسیم: چگونه یک موتور ویبره مناسب برای نیاز خود انتخاب کنیم؟ انتخاب اشتباه نه تنها باعث هدر رفتن هزینه میشود؛ بلکه میتواند به فرآیند تولید شما آسیب زده و بازدهی را کاهش دهد. این بخش یک راهنمای انتخاب موتور ویبره سریع و کاربردی به همراه یک پیشنهاد تخصصی از سوی تیم آتور صنعت است. ما با تکیه بر تجربه و دانش فنی خود، در کنار شما هستیم تا بهترین انتخاب را انجام دهید.
کیفیت ساخت و رعایت استانداردهای اروپایی در برندهای معتبر، یک عامل تعیینکننده است؛ برای بررسی تخصصی یکی از این برندهای پیشرو، پیشنهاد میکنیم به صفحه ما درباره موتور ویبره اولی (OLI) حتما مراجعه کنید.
برای آشنایی بیشتر با سابقه و تخصص مجموعه ما و دلیل اعتمادی که مشتریان به ما دارند میتوانید صفحه درباره ما را مطالعه فرمایید. برای انتخاب صحیح بهتر است یک چکلیست از موارد کلیدی را در نظر داشته باشید:
- تعیین نیروی مورد نیاز (KN): مهمترین پارامتر، میزان نیروی ارتعاشی است که دستگاه شما نیاز دارد. این نیرو به وزن و ابعاد دستگاهی که ویبره به آن متصل میشود بستگی دارد.
- انتخاب دور موتور مناسب (RPM): همانطور که گفتیم، برای مواد ریز و پودری دور بالا (۳۰۰۰) و برای مواد درشت و سنگین دور پایین (۱۰۰۰ یا ۱۵۰۰) مناسبتر است.
- تعیین نوع ولتاژ: آیا به مدل تک فاز برای کارهای سبک نیاز دارید یا مدل سه فاز برای کاربردهای صنعتی و دائمکار؟
- بررسی شرایط محیطی: عواملی مانند میزان رطوبت، گرد و غبار و دمای محیط کاری، در انتخاب درجه حفاظت (IP) بدنه موتور تاثیرگذار است.
با توجه به پیچیدگیهای فنی و تنوع مدلها، ممکن است انتخاب نهایی چالشبرانگیز باشد. قیمت موتور ویبره نیز تحت تأثیر تمام این عوامل و برند سازنده متغیر است. اینجاست که مشاوره با یک متخصص اهمیت پیدا میکند.
برای دریافت مشاوره فنی رایگان و انتخاب دقیق و متناسب با نیازتان، همین حالا با کارشناسان ما تماس بگیرید یا فرم زیر را تکمیل کنید. تیم فنی ما در آتور صنعت، با بررسی دقیق نیاز شما و شرایط کاریتان به شما کمک میکند تا از انتخاب اشتباه و هزینههای اضافی جلوگیری کنید. کارشناسان ما در ساعات اداری (۸ الی ۱۷) آماده پاسخگویی سریع و ارائه راهکارهای مهندسیشده به شما هستند.
سوالات متداول موتور ویبره و کاربردهای آن
- چگونه موتور ویبره مناسب برای کار خود انتخاب کنم؟
انتخاب باید بر اساس چهار فاکتور اصلی باشد: نیروی ضربه (متناسب با وزن دستگاه شما)، دور موتور (RPM) بر اساس نوع ماده (ریز یا درشت)، ولتاژ مورد نیاز (تک فاز یا سه فاز) و شرایط محیطی محل کار. - آیا میتوان قدرت لرزش دستگاه را تنظیم کرد؟
بله. قدرت ارتعاش در اکثر مدلهای صنعتی از طریق تغییر زاویه وزنههای لنگ (صفحات فلزی نیمدایرهای) که در دو طرف شفت موتور قرار دارند به سادگی قابل تنظیم است. این کار به شما امکان میدهد شدت لرزش را برای کاربردهای مختلف بهینه کنید. - عمر مفید یک موتور ویبره چقدر است؟
به کیفیت ساخت (برند)، نصب صحیح و شرایط کاری بستگی مستقیم دارد. استفاده از دستگاه در محدوده ظرفیت استاندارد و بررسی دورهای وضعیت بلبرینگها و محکم بودن پیچهای پایه، طول عمر آن را به شکل چشمگیری افزایش میدهد. - آیا هر موتور ویبره برای کار دائم مناسب است؟
خیر. مدلهای سه فاز صنعتی عموماً برای کارکرد دائم و سنگین (S1 Duty) طراحی شدهاند. اما بسیاری از مدلهای تک فاز برای کاربریهای سبکتر و متناوب (Intermittent) مناسب هستند. استفاده مداوم از یک موتور ویبره نامناسب میتواند به سرعت به آن آسیب جدی وارد کند.
