انتخاب سیستم پمپاژ مناسب برای صنایعی از جمله نفت و گاز، لاین‌های شیمیایی، غذایی و غیره، بخشی از راهبرد استراتژیک پروژه‌ها محسوب می‌شود. پمپ فرایندی (Process Pump) یکی از گزینه‌های رایج برای این گونه کاربردهاست و تجهیز منتخب، بایستی مطابق استانداردهای API باشد تا عملکرد صحیح، دوام و بازدهی تضمین شود.

با توجه به نیازهای عملیاتی، بسیاری از کاربران سراغ انتخاب پمپ فرایندی CPK نوید سهند (از زیرمجموعه پمپیران) می‌روند که طبق استاندارد DIN طراحی شده و از جمله پمپ‌های فرایندی یک‌طبقه و یک‌مکشه با محفظه حلزونی برشمرده می‌شود. محصولات سری CPK به واسطه مزایای متعددی مانند اطمینان از اصالت، پرفرمنس بالا و سهولت دسترسی به خدمات پس از فروش، در سطحی قابل رقابت با نمونه‌های خارجی ظاهر شده‌اند.

اگر به دنبال انتخاب دقیق و حرفه‌ای بهترین مدل از سری CPK پمپیران هستید که با نیازهای پروژه‌تان همراستا باشد، با ما همراه باشید. آتور صنعت در راهنمای خرید پمپ فرایندی CPK، معیارهایی که باید بسنجید را بررسی می‌نماید و شیوه تفسیر منحنی برای خرید بهترین مدل را شرح می‌دهد.

پمپ فرایندی چیست؟

پیش از اینکه روال انتخاب پمپ فرایندی CPK را توضیح بدهیم، ابتدا بایست مشخص کنیم که با چه کلاس پمپی سروکار داریم و این تجهیز، برای چه نوع کارکردی طراحی شده است.

اولین تعریفی که باید شفاف سازی شود، استاندارد API است. مؤسسه نفت امریکا (American Petroleum Institute یا API) بزرگ‌ترین انجمن تجاری ایالات متحده در حوزه نفت و گاز به حساب می‌آید. این نهاد، بیش از 500 استاندارد و دستورالعمل فنی را در بخش‌های مختلف صنایع نفت، گاز و پتروشیمی تدوین کرده است. هدف از این کار، ارتقای ایمنی عملیاتی برای انتخاب پمپ فرایندی مناسب است تا اصول حفاظت از محیط زیست و پایداری صنعتی در سراسر جهان رعایت شوند.

پمپ‌های فرایندی تحت استاندارد API برای انتقال سیالات در فشارها و دماهای بالا ساخته می‌شوند و توانایی جابجایی انواع هیدروکربن‌ها مانند نفت خام، گاز طبیعی، سوخت‌های پالایش‌شده و ترکیبات آروماتیک را دارند. علاوه بر این، برای سیالات غیرهیدروکربنی مورد استفاده در پروسه‌هایی مثل پمپاژ اسید سولفوریک، اسید هیدروفلوئوریک، سود سوزآور، حلال‌ها و برای سرویس‌های آبی مانند آب تغذیه دیگ بخار، آب دریا، کندانس و آب تازه هم استفاده می‌شوند.

استانداردهای اصلی پمپ‌های API عبارت‌اند از:

API 610 برای پمپ‌های گریز از مرکز فرایندی،
API 685 برای پمپ‌های گریز از مرکز بدون آب‌بند (مغناطیسی و موتور محفظه‌ای)،
API 674 برای پمپ‌های جابجایی مثبت رفت‌وبرگشتی،
API 675 برای پمپ‌های دوزینگ یا کنترل حجم،
API 676 برای پمپ‌های جابجایی مثبت دورانی،
و استاندارد API 682 الزامات سیستم‌های آب‌بندی کمکی را مشخص می‌کند.

در این میان، پمپ فرایندی سری CPK پمپیران نمونه‌ای از پمپ‌هایی است که بر اساس استاندارد API 610 طراحی و تولید می‌شود.

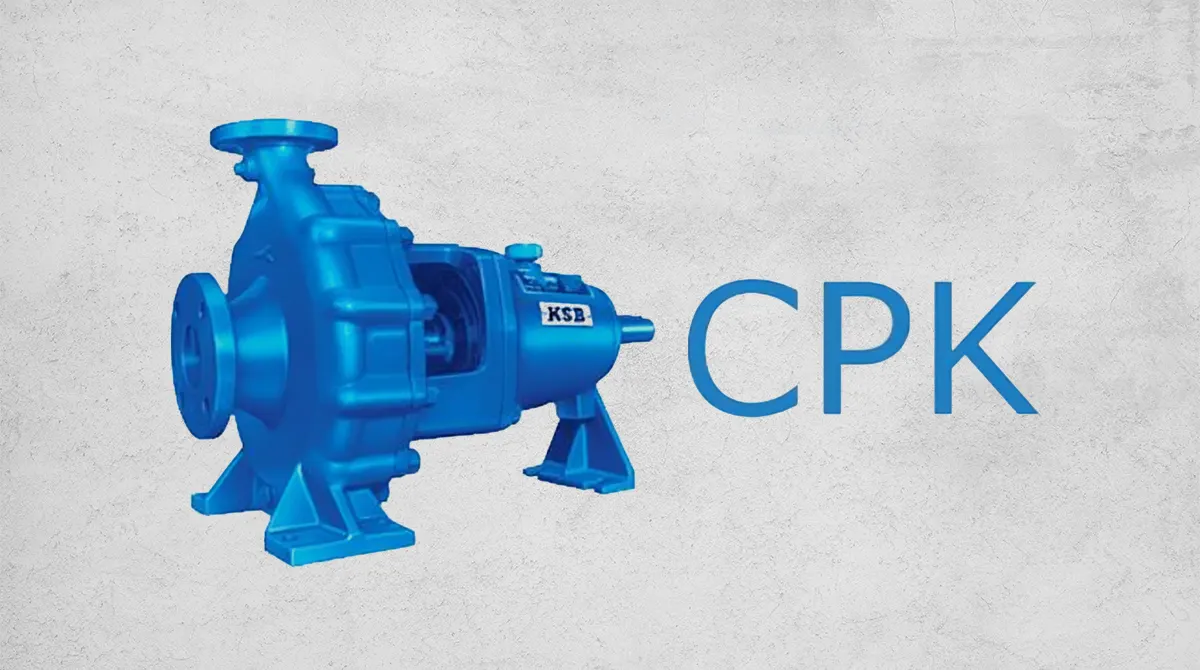

آشنایی با پمپ فرایندی CPK

پمپ‌های سری CPK ساخت شرکت نوید سهند (از زیرمجموعه‌های پمپیران) جزء پمپ‌های فرایندی (Process Pump) با طراحی افقی تک‌طبقه و تک‌مکشه هستند. این پمپ‌ها بر اساس نوع OH1 استاندارد API610 و هم راستا با استانداردهای بین المللی ایزو طراحی شده‌اند و برای دامنه وسیعی از کاربردهای مختلف مناسبند.

گستره بهره برداری پمپ فرایندی CPK پمپیران از صنایع نفت و گاز، کارخانجات کاغذ و سلولز، پمپاژ متریال خام به لاین‌های تولیدی تا صنایع غذایی، آب شیرین کن‌های صنعتی (RO) و پمپاژ آب دریا به واحدهای تصفیه را دربر می‌گیرد. تنوع کاربری و جنس مواد قابل استفاده در ساخت این سری (مانند استیل ضدزنگ برای بخش‌های در تماس با سیال) باعث شده است که پمپ‌های CPK گزینه‌ای مطلوب برای شرایط عملیاتی متنوع باشند.

ساختار پمپ CPK به‌صورت حلزونی با شکاف شعاعی است که امکان دسترسی از عقب یا Back-pull-out را به اپراتور می‌دهد. به عبارت دیگر، برای سرویس و تعمیرات پمپ نیازی به پیاده کردن آن نیست و می‌توان روتور و مجموعه بیرینگ را به راحتی از سمت الکتروموتور خارج کرد. این یکی از مزایای انتخاب پمپ فرایندی CPK است که تعمیرات و نگهداری پمپ را ساده‌تر کرده و زمان توقف را به حداقل می‌رساند.

پمپ‌های سری CPK نوید سهند، برای تحمل نیروها و گشتاورهای وارده مطابق استاندارد ISO 5199 طراحی شده‌اند و به آب‌بند مکانیکی (مکانیکال سیل) مجهز هستند. سیستم خنک کاری بلبرینگ‌های پمپ به صورت هواخنک با پره یا فن طراحی شده است و در صورت لزوم، می‌توان از سامانه آب خنک هم استفاده کرد.

دیزاین مدل‌های پمپ فرایندی سری CPK به گونه‌ای صورت گرفته که به بالانس بودن نیروی محوری کمک می‌کند و نیروی شعاعی وارده بر شافت را به حداقل می‌رساند. این خصوصیات در کنار انحراف کم محور، عمر مکانیکال سیل را بیشتر می‌کنند و از آسیب‌های ناشی از ارتعاش می‌کاهند.

تفاوت پمپ فرایندی CPK و سری پمپ‌های CPE/CPN

اگر در جستجوی انتخاب پمپ فرایندی CPK سرچی در اینترنت انجام داده باشید، یحتمل به نام سری‌های CPE/CPN برخورده اید. این دو سری، از جمله محصولات فرایندی پمپیران هستند و از لحاظ کاربرد و طراحی، تا حد زیادی مشابه سری CPK نوین سهند می‌باشند.

تمامی این پمپ‌ها از نوع گریز از مرکز افقی تک‌مکشه بوده و برای پمپاژ سیالات خورنده و شیمیایی در صنایع گوناگون طراحی شده‌اند. الکتروپمپ‌های سری CPE/CPN دارای قطعات هیدرولیکی با آلیاژهای مقاوم به خوردگی هستند و مانند سری CPK از آب‌بند مکانیکی بهره می‌برند. طراحی این پمپ‌ها نیز بر اساس استانداردهای بین‌المللی (مانند ISO 5199) انجام شده و نیروهای محوری و شعاعی در آنها بالانس شده است تا لرزش و انحراف شفت به حداقل برسد.

با وجود نقاط مشترک فراوان، تفاوت‌های جزئی میان این دو سری وجود دارد که برای خرید پمپ فرایندی CPK باید درنظر داشته باشید تا تصمیم گیری صحیحی انجام دهید.

همانطور که پیشتر اشاره کردیم، سری CPK مطابق API 610 نیز طراحی شده و در مقایسه با سری‌های CPN/CPE بیشتر به سمت سنگین‌کاری تمایل دارد. هرچند همپوشانی کاربردی بین آن‌ها مشهود است و همگی می‌توانند در صنایعی نظیر کاغذسازی، تولید و تصفیه قند و شکر، آب‌شیرین‌کن‌ها، نیروگاه‌ها و غیره استفاده شوند.
پمپ‌های سری CPE/CPN در قطر خروجی 32 تا 100 میلیمتر ساخته می‌شوند و بسته به دور موتور (960، 1450 و 2900 rpm) حداکثر دبی آنها تا حدود 1650 متر مکعب بر ساعت با هد نهایتا 95 متر برآورد می‌شود. سری CPK نیز محدوده عملکردی مشابهی را تأمین می‌کند؛ مثلاً قطر دهانه خروجی مدل‌های CPK از سایز 32 تا 100 میلیمتر متغیر است و بسته به دور موتور (2900 یا 1450) می‌توانند به دبی‌هایی در حدود 1650 متر مکعب در ساعت و هد 95 متر برسند.
یک تفاوت طراحی در CPK این است که برای سایزهای بزرگ‌تر (مثلاً قطرهای بالای 80 میلی‌متر)، امکان طراحی به‌صورت دوطبقه (دو‌مرحله‌ای) هم پیش‌بینی شده است تا امکان تأمین هد بیشتر هم وجود داشته باشد، ولی پمپ‌های CPE/CPN همگی تک‌طبقه هستند. در نتیجه اگر نیاز دارید که در دبی معین فشار بسیار بالاتری دریافت کنید، احتمالاً انتخاب پمپ فرایندی CPK گزینه بهتری برای شما باشد.
در هر سه سری، می‌توانید مدل مناسب را بر اساس ماهیت سیال انتخاب کنید. به طور پیش‌فرض بسیاری از پمپ‌های فرایندی پمپیران با بدنه چدنی یا استیل کربنی و پروانه و قطعات داخلی از استنلس استیل یا آلیاژهای مقاوم عرضه می‌شوند. در سری CPE/CPN تأکید شده که جنس بخش‌های هیدرولیکی بر حسب سیال پمپاژ شونده از آلیاژهای ضدخوردگی با استحکام بالا انتخاب می‌شود.

سری CPK نیز همین رویکرد را دارد؛ مثلاً محفظه حلزونی از استنلس استیل برای مقاومت در برابر خوردگی ساخته می‌شود و محفظه بلبرینگ از جنس چدن است. نکته مثبت اینجاست که بسته به کاربری موردنظر خود، می‌توانید هنگام خرید پمپ فرایندی CPK متریال متناسب با خصوصیات سیال و شرایط کاری را سفارش بدهید.

انتخاب بین سری‌های CPK، CPE و CPN عمدتاً به الزامات فرآیندی و استانداردهای پروژه بستگی خواهد داشت. اگر پروژه‌ای تحت شرایط سخت باشد سری CPK (نوید سهند) گزینه مناسبی است، در حالی که برای مصارف شیمیایی عمومی‌تر ممکن است سری CPE/CPN نیز کاملاً پاسخگو باشند. با توجه به معیارهای نیازسنجی که در بخش بعدی توضیح می‌دهیم، می‌توانید تصمیم دقیقی برای گزینش مدل و سری مناسب بگیرید.

نحوه انتخاب پمپ فرایندی CPK پمپیران

تعیین شرایط کاری پمپ فرایندی

برای انتخاب پمپ فرایندی CPK باید ابتدا مشخص شود این تجهیز در چه شرایطی به کار می‌رود و سیال چه ویژگی‌هایی دارد. تعیین این موارد، پایه تمام محاسبات فنی و تصمیم‌گیری درباره متریال، توان هیدرولیکی، نوع آب‌بندی و توان الکتروموتور است.

برای تحلیل شرایط کاری پمپ فرایندی CPK، باید موارد زیر را لحاظ کنید.

محدوده دما و ویسکوزیته در دمای کاری: ویسکوزیته سیال روی هد، راندمان و NPSH موردنیاز اثر مستقیم دارد. با افزایش ویسکوزیته، هد و راندمان کاهش می‌یابد و نیاز به NPSH بیشتر می‌شود. برای اصلاح منحنی‌های بر پایه آب، باید از ضرایب اصلاح ویسکوزیته در استاندارد HI 9.6.7 استفاده کنید. مقدار ویسکوزیته را برحسب mPa·s یا cSt در دمای واقعی سیال ثبت کنید تا تحلیل شرایط به درستی صورت بگیرد.
وزن مخصوص و فشار بخار: این دو پارامتر در تبدیل فشار به هد و جلوگیری از کاویتاسیون هنگام محاسبه NPSH اهمیت دارند. حتی اگر NPSH مستقیماً در دامنه انتخاب نباشد، این داده‌ها را در مراحل بعدی لازم خواهید داشت.
میزان جامدات، اندازه ذرات و خاصیت سایندگی: این عوامل نوع هیدرولیک پمپ، طراحی پروانه و انتخاب طرح آب‌بند را تعیین می‌کنند. در پمپ‌هایی که برای دوغاب یا پالپ کاغذ استفاده می‌شوند، درصد جامدات برحسب جرم یا حجم باید مشخص باشد، چون بر افت اصطکاکی و انتخاب خانواده پمپ تأثیر دارد.
خوردگی، سمیت و الزامات انتشار: در سیالات خورنده یا سمی، انتخاب طرح آب‌بندی بر اساس API 682 انجام می‌شود. برای سرویس‌هایی که نشتی در آنها قابل قبول نیست می‌توان از سیستم‌های سیل دوتایی، طرح‌های Plan 11، 21، 23، 32، 52، 53 یا گزینه‌های بدون آب‌بند مطابق API 685 استفاده کرد.
نیازهای بهداشتی یا استریل (در صنایع غذایی، لبنی و دارویی): اگر هدف انتخاب پمپ فرایندی CPK پمپیران برای صنایع غذایی است، باید شرایط را مطابق با راهنمای EHEDG شماره 17 و استاندارد 3-A 02-xx بررسی کنید تا قابلیت شست‌وشو و استریلیزاسیون در محل (CIP/SIP)، جنس الاستومر، صافی سطح و طراحی سیل مطابق با دمای بخار °C 121 تا 125 باشد. این الزامات باید از ابتدا در مشخصات انتخاب ذکر شوند.

برای سهولت کار، یک فرم خلاصه سیال و محیط تهیه کنید که شامل داده‌های فوق در شرایط نرمال، حداقل و حداکثر باشد. در کاربردهای با ویسکوزیته یا ذرات بالا (مانند پالپ یا پلیمر)، در محاسبات هد کل از ضرایب اصلاح ویسکوزیته و ضرایب اصطکاک بالاتر استفاده کنید.

محاسبه دبی پمپ فرایندی CPK پمپیران

مهم‌ترین گام در مراحل انتخاب پمپ فرایندی CPK و اصولاً هر پمپ صنعتی دیگری، تعیین هد و دبی (Q) است. دبی حجم سیالی است که باید در بازه زمانی مشخص پمپاژ شود و معمولاً با واحد لیتر بر دقیقه (L/min) یا متر مکعب بر ساعت (m³/h) بیان می‌شود.

در واحدهای صنعتی، دبی طراحی از موازنه جرم فرایند به دست می‌آید. پمپ باید همان مقدار جریان را از میان شبکه لوله‌کشی عبور بدهد. اگر طراحی بر عهده شماست، مقدار جریان را از نمودار PFD استخراج نمایید و بر اساس چگالی کاری به حجم تبدیل کنید.

در فرآیندهای نوبتی یا انتقال مخزن به مخزن، دبی از تقسیم حجم کل مایع بر زمان موردنظر به دست می‌آید. در خطوط پیوسته یا میکس و دپو به دپو، از تعداد دفعات گردش در ساعت استفاده می‌شود. سپس باید سرعت جریان حاصل را با قطر لوله و محدودیت افت اصطکاک تطبیق بدهید.

در مواردی که جریان توسط تجهیزات دیگر تعیین می‌شود (مثل مدار CIP، مبدل‌های حرارتی یا لاین پمپاژ پالپ)، باید به دبی یا سرعت جریان پیشنهادی در کاتالوگ مراجعه کنید. برای بررسی صحت، از رابطه Q = A × V استفاده کنید که در آن A مساحت مقطع لوله و V سرعت جریان است.

در انتخاب پمپ‌های فرایندی CPK و کلاً سری‌های مطابق با API 610، باید اطمینان حاصل شود که دبی نامی در محدوده POR (هفتاد تا 120 درصد نقطه BEP) قرار دارد. بسیاری از مهندسان برای اطمینان بیشتر، محدوده 80 تا 110 درصد BEP را در نظر می‌گیرند. برای پوشش دامنه وسیع عملکرد، از سیستم دور متغیر (VFD) یا پمپ‌های موازی دیوتی و استندبای استفاده کنید تا فشار و دبی در شرایط مختلف پایدار بماند.

هد کل مورد نیاز پمپ فرایندی

پس از تعیین دبی، باید هد موردنیاز پمپ برای غلبه بر مقاومت سیستم را محاسبه کنید. برای مایعات تراکم‌ناپذیر، رابطه متداول محاسبه هد پمپ فرایندی CPK به صورت زیر است:

TDH = هد استاتیکی + هد فشاری + هد سرعت + افت اصطکاک

هد استاتیکی (Δz): اختلاف ارتفاع بین سطح مایع در ورودی و خروجی پمپ است. در سیستم‌های بسته، فشار مخازن باید از هد استاتیکی جدا در نظر گرفته شود.
هد فشاری (Δp / ρg): فشار مخازن ورودی و خروجی باید به ارتفاع سیال تبدیل و اختلاف آنها به TDH اضافه شود. مثلاً تخلیه به فیلتری با فشار 3 بار (g) معادل حدود 30.6 متر هد برای آب می‌شود. برای سیالات دیگر، این مقدار بر اساس وزن مخصوص تنظیم می‌شود.
هد سرعت (v² / 2g): در خطوط فرآیندی بزرگ معمولاً مقدار هد سرعت ناچیز است، اما باید در محاسبات لحاظ شود؛ به‌ویژه زمانی که قطر مکش و تخلیه متفاوت باشد یا هد واقعی از نقاط تست میدانی استخراج شود.
افت اصطکاک (hf): این آیتم مجموع افت‌های ناشی از لوله مستقیم بر اساس معادله دارسی وایسباخ و افت‌های جزئی ناشی از اتصالات، شیرها، صافی‌ها و مبدل‌هاست. ضریب اصطکاک باید متناسب با عدد رینولدز، زبری نسبی و ویسکوزیته واقعی در دمای کاری انتخاب شود. در سیالات غلیظ یا اسلاری، افت اصطکاک معمولاً به‌طور قابل توجهی افزایش می‌یابد.

تمام این پارامترها بر حسب متر سیال پمپاژ شده بیان می‌شوند و برای انتخاب پمپ فرایندی CPK مناسب، باید هریک را با دقت به دست بیاورید.

NPSH پمپ

پارامتر NPSH یا ارتفاع خالص مثبت مکش، شاخصی است که تعیین می‌کند در چه نقطه‌ای سیال درون سیستم به دمای تبخیر خود می‌رسد و خطر کاویتاسیون را به همراه می‌آورد. برای بررسی این فاکتور، دو مؤلفه اصلی وجود دارد:

NPSH در دسترس (NPSHa) که نشان‌دهنده ارتفاع مؤثر در مکش و مقدار قابل‌دستیابی در سیستم است،
و NPSH مورد نیاز (NPSHr) که مقدار موردنیاز پمپ برای دستیابی به عملکرد اعلام‌شده با حداقل پدیده کاویتاسیون است. در منحنی عملکرد پمپ فرایندی سی پی کی، NPSHr یا همان NPSH3 نمایش داده می‌شود.

اگر مقدار NPSHa فاصله کافی از NPSHr نداشته باشد، وقوع کاویتاسیون، افت هد، لرزش، صدا، آسیب به بلبرینگ و آب‌بندها و کاهش عمر پمپ اجتناب‌ناپذیر است.

برای محاسبه NPSHa باید بدترین حالت ممکن را در نظر بگیرید، یعنی فرض کنید که قرار است پمپ در پایین‌ترین سطح مخزن، بیشترین دمای سیال (به دلیل فشار بخار بالا)، گرفتگی صافی‌ها و بیشترین افت فشار در مسیر مکش کار کند.

در نقطه مکش پمپ، فشار مطلق مکش و ارتفاع استاتیکی مایع با هم جمع می‌شوند و سپس فشار بخار و افت‌های اصطکاکی از آن کسر می‌گردد. در برخی روش‌ها، ارتفاع سرعت نیز در نظر گرفته می‌شود. فرمول متداول به‌صورت زیر است:

NPSHa = (فشار مطلق مکش + ارتفاع استاتیکی) − (فشار بخار) − (افت‌های اصطکاکی در مسیر مکش)

تمام مقادیر باید مطلق در نظر گرفته شوند و مبنای اندازه‌گیری محور مرکزی پمپ باشد.

مقدار NPSHr از منحنی سازنده یا جداول کاتالوگ استخراج می‌شود. در استاندارد، NPSH3 به افت هد سه درصدی اشاره دارد. در بیشتر کاربردهای صنعتی، توصیه می‌شود نسبت NPSHa به NPSHr حداقل 1.1 (یا 10 درصد بیشتر از مقدار موردنیاز پمپ) باشد، و برای سیالات داغ، بازه کاری گسترده، پمپ‌های بدون آب‌بند و شرایط کاری دور از نقطه BEP، این حاشیه باید افزایش یابد.

تعیین نقطه BEP پمپ فرایندی CPK

هر پمپ یک نقطه بهترین راندمان (BEP) دارد که در آن دبی و هد به گونه‌ای هستند که پمپ در بیشترین بازده خودش کار می‌کند. برای کاهش هزینه‌های بهره‌برداری، انتخاب پمپ فرایندی CPK باید به‌گونه‌ای انجام شود که نقطه کاری تا حد ممکن نزدیک BEP باشد.

برای جلوگیری از قرارگیری نقطه کاری در ناحیه خطر و افزایش طول عمر تجهیز، استاندارد API 610 محدوده‌های عملکردی مشخصی تعریف کرده است:

محدوده نامی (Rated Region): دبی نامی باید بین 80 تا 110 درصد BEP باشد.
محدوده عملکرد ترجیحی (Preferred Operating Region): محدوده بهینه عملکرد بین 70 تا 120 درصد BEP تعیین می‌شود.

هماهنگ کردن دقیق BEP با نقطه کاری واقعی معمولاً امکان‌پذیر نیست، چون طراحی اختصاصی برای هر شرایط کاری از نظر اقتصادی مقرون‌به‌صرفه نیست. بنابراین نقطه عملکرد پمپ ممکن است در سمت راست یا چپ BEP بیفتد. هرچه این فاصله بیشتر شود، راندمان کاهش یافته و لرزش و صدای پمپ تشدید می‌شود که در نهایت باعث سایش زودرس و خرابی زودهنگام پمپ خواهد شد.

تعیین توان الکتروموتور

در معرفی پمپ‌های فرایندی سری CPK پمپیران اشاره کردیم که این پمپ‌ها با دو دور موتور 1490 rpm و 2900 rpm عرضه می‌شوند. بنابراین پیش از انتخاب مدل، ابتدا باید مشخص کنید کدام سرعت دوران برای پروژه مناسب‌تر است تا منحنی صحیح از کاتالوگ انتخاب گردد.

در شرایطی که هندسه پمپ و پروانه ثابت باشد، دور موتور نسبت مستقیمی با دبی دارد و به‌صورت مربع با هد و مکعب با توان تغییر می‌کند. به‌عبارت‌دیگر، دو برابر کردن سرعت از حدود 1450 تا 2900 rpm باعث دو برابر شدن دبی، چهار برابر شدن هد و هشت برابر شدن توان می‌شود (البته با استناد به منحنی‌های واقعی سازنده). به همین دلیل پمپ‌های 2900 دور می‌توانند با ابعاد کوچک‌تر هد بالاتری ایجاد کنند، اما در عوض توان مصرفی بالاتر و نیاز بیشتر به کنترل لرزش و NPSH خواهند داشت.

جهت تعیین دور مناسب موتور در مراحل انتخاب پمپ فرایندی CPK، موارد زیر را فراموش نکنید.

انتخاب دور 1450 rpm در شرایطی مناسب است که محدودیت NPSH وجود دارد، سیال دارای ویسکوزیته بالا یا حباب هوا است، صدای کم و لرزش پایین اهمیت دارد، یا انعطاف کاری بیشتری موردنیاز است. البته در این حالت ابعاد هیدرولیکی بزرگ‌تر و هزینه اولیه بالاتر خواهد بود.
انتخاب دور 2900 rpm زمانی توصیه می‌شود که برای دستیابی به هد بالا نیاز به پمپ جمع‌وجور دارید و حاشیه NPSH کافی وجود دارد. در این حالت باید استحکام لوله‌کشی، دقت در هم‌محوری و نزدیکی نقطه کاری به BEP برای کنترل لرزش و جلوگیری از سایش آب‌بندها رعایت شود.

پس از تعیین سرعت موتور، لازم است توان الکتروموتور انتخاب شود. توان هیدرولیکی منتقل‌شده به سیال از رابطه زیر به دست می‌آید:

P = ρ × g × Q × H

برای محاسبه توان محور، توان هیدرولیکی باید بر بازدهی پمپ تقسیم شود. مقادیر توان متناظر الکتروموتور در واحد کیلووات یا اسب بخار در کاتالوگ پمپ فرایندی CPK پمپیران درج شده است و با مراجعه به جداول مربوط به هر دور موتور می‌توان مقدار دقیق توان موردنیاز را مشخص کرد.

انتخاب متریال پوسته و پروانه

تمام بخش‌های فلزی در تماس با سیال شامل پوسته، درپوش، پروانه، رینگ یا صفحه‌های سایشی و بوش محور و تمام الاستومرها یا سیل‌های ثانویه که با سیال در تماسند، باید بر اساس شرایط کاری گزینش شوند. انتخاب اشتباه متریال یکی از اصلی‌ترین دلایل توقف‌های مکرر است و منجر به خوردگی، شکستگی تنشی، سایش یا گیرپاژ قطعات و حتی عدم انطباق با الزامات استاندارد می‌شود.

نکته مثبت انتخاب پمپ فرایندی CPK اینجاست که بسته به شرایط کاری و محیط فرایند، می‌توانید متریال پوسته و پروانه را سفارش بدهید. استاندارد API 610 کلاس‌های مختلف متریال مانند S-5، S-6 و C-6 را به عنوان ترکیب‌های دیفالت معرفی می‌کند. این کلاس‌ها می‌توانند پایه انتخاب شما باشند و بر اساس دما، ترکیب شیمیایی، درصد ذرات جامد و سطح تمیزی، اصلاح شوند.

با استفاده از جداول معتبر سازگاری فلزات و الاستومرها، باید بررسی کنید که متریال‌هایی مانند استیل 304، 316L، داپلکس CD4MCu، آلیاژهای نیکل یا تیتانیوم در دمای کاری مدنظر مناسب هستند یا خیر. در صورت وجود احتمال تماس با گاز H₂S، باید محدودیت‌های استاندارد NACE MR0175/ISO 15156 برای مواد مقاوم به ترک ناشی از محیط ترش رعایت شود.

با توجه به کاربردهایی که در بخش آشنایی با پمپ فرایندی CPK نام بردیم، برای تعیین نوع متریال به الزامات صنعتی زیر توجه داشته باشید.

صنایع غذایی و آشامیدنی: در این کاربردها استفاده از استیل 316L یا بالاتر با طراحی کاملاً بهداشتی توصیه می‌شود. زبری سطح تماس با محصول باید Ra ≤ 0.8 میکرومتر باشد تا الزامات تمیزی در استانداردهای 3-A و EHEDG برآورده شود. باید اطمینان حاصل کرد که آب‌بندها و سطوح پرداخت با سیستم‌های شست‌وشوی CIP و SIP سازگار هستند.
صنایع شیمیایی: استیل 316 یا 316L نسبت به 304 یا 304L مقاومت بالاتری در برابر خوردگی حفره‌ای و اسیدی دارد که ناشی از وجود عنصر مولیبدن است. آلیاژهای داپلکس مانند CD4MCu استحکام بالاتر و مقاومت بهتری در برابر خوردگی تنشی کلریدی و سایش ناشی از جریان دارند. در برابر اسیدهای تهاجمی مانند اسید سولفوریک، هیدروکلریک یا هالیدهای ترکیبی داغ باید از آلیاژهای داپلکس، سوپرآستنیتی یا نیکل‌ استفاده کنید.
صنایع کاغذ و خمیر: در محیط‌هایی که ذرات ساینده یا الیاف وجود دارد، استفاده از فلزات مقاوم به سایش و طراحی هیدرولیکی با کانال باز توصیه می‌شود. آلیاژ CD4MCu برای پوسته و پروانه در معرض خوردگی سایشی بسیار مناسب است و در مراحل تمیز یا سرویس‌های خمیر رقیق‌تر، بسیاری از تولیدکنندگان 316 یا CD4MCu با پروانه‌های باز را برای عبور الیاف پیشنهاد می‌دهند.
سرعت مجاز سیال و فرسایش: اگر سرعت پمپاژ سیال از حدی بالاتر باشد، حتی آلیاژهای مقاوم در برابر خوردگی هم دچار فرسایش می‌شوند. سرعت معمول جریان باید در محدوده 0.9 تا 2.4 متر بر ثانیه در سمت مکش و 1.5 تا 3 متر بر ثانیه در سمت تخلیه حفظ شود. در سیالات دارای ذرات جامد یا ساینده، این مقادیر باید کمتر در نظر گرفته شوند تا سایش قطعات کاهش یابد.

تعیین قطر پروانه و دهانه خروجی

برای خرید پمپ فرایندی CPK، قطر و میزان تراش پروانه باید به‌گونه‌ای انجام شود که نقطه عملکرد پمپ در نزدیکی نقطه بهترین راندمان (BEP) روی منحنی مشخصات قرار گیرد. این انتخاب بهینه باعث کاهش لرزش، بازچرخش جریان و بارهای اضافی بر بلبرینگ و آب‌بندها خواهد شد.

در صورتی که هد محاسبه‌شده کمی از مقدار موردنیاز بالاتر باشد، بهتر است با تراش جزئی قطر پروانه اصلاح شود تا عملکرد از محدوده بهینه منحرف نشود. برای برآورد تأثیر تغییر قطر می‌توانید از روابط هم‌خانوادگی استفاده کنید:

Q₂ ≈ Q₁ × (D₂ / D₁)

H₂ ≈ H₁ × (D₂ / D₁)²

P₂ ≈ P₁ × (D₂ / D₁)³

این روابط تقریبی‌اند و لازم است نتیجه نهایی با منحنی‌های اصلاح‌شده سازنده تأیید شود. تراش بیش‌ازحد قطر می‌تواند راندمان را کاهش دهد و فاصله‌های داخلی را زیاد کند، بنابراین در بسیاری از مدل‌ها محدوده مجاز تراش محدود است و در صورت نیاز، باید از طراحی هیدرولیکی دیگر یا فریم کوچک‌تر استفاده کرد.

پروانه‌های بسته شعاعی در سیالات تمیز راندمان بالاتری دارند و برای سرویس‌های فرایندی طبق استاندارد API کاربرد رایج‌اند. در سرویس‌هایی مانند خمیر یا فاضلاب که احتمال وجود الیاف و ذرات وجود دارد، استفاده از پروانه‌های باز یا نیمه‌باز بهتر است تا از گرفتگی جلوگیری شود. محدوده مجاز تراش در این نوع پروانه‌ها معمولاً محدودتر است و باید طبق توصیه سازنده بررسی شود.

در طراحی لوله‌کشی، قطر لوله مکش را باید حداقل برابر یا ترجیحاً یک سایز بزرگ‌تر از نازل مکش پمپ انتخاب کنید تا افت ورودی کاهش یابد و حاشیه NPSH حفظ شود. در مسیر افقی مکش، از تبدیل خارج از مرکز با سمت صاف بالا استفاده کنید تا تجمع بخار رخ ندهد. مسیر مکش باید مستقیم باشد و از نصب زانویی یا شیر در نزدیکی نازل اجتناب شود.

قطر لوله تخلیه باید به اندازه‌ای باشد که سرعت مایع در محدوده 1.5 تا 3 متر بر ثانیه برای سرویس‌های عمومی باقی بماند. همانند انتخاب متریال که بالاتر درباره آن صحبت کردیم، ملاحظاتی پیرامون انتخاب قطر خروجی پمپ فرایندی هم وجود دارد که بایستی به آنها دقت داشته باشید.

صنایع غذایی: استفاده از استیل 316L یا بالاتر با سطح پرداخت بهداشتی Ra ≤ 0.8 میکرومتر الزامی است. آب‌بندها و الاستومرها باید با مواد شیمیایی و دمای سیستم‌های CIP و SIP سازگار باشند.
صنایع شیمیایی: سازگاری فلز و الاستومر با دما و ترکیب شیمیایی باید بررسی شود. در محیط‌های دارای کلراید یا ترکیبات آلی، 316L بر 304L ترجیح دارد. برای شرایط حاوی H₂S یا اسیدهای قوی، از داپلکس، CD4MCu یا آلیاژهای نیکل استفاده کنید و الزامات استاندارد MR0175/ISO 15156 را رعایت نمایید.
صنایع خمیر و کاغذ: با توجه به وجود الیاف و مواد ساینده، استفاده از قطعات مرطوب از جنس CD4MCu و پروانه‌های باز یا نیمه‌باز بهتر است.

سوای معیارهایی که برای انتخاب پمپ فرایندی CPK بررسی کردیم، باید در نظر داشته باشید که مدت و نوع کارکرد پمپ هم بر تعیین مدل نهایی تأثیر دارد. پمپی که تنها 30% و به حالت متناوب کار می‌کند، به‌مراتب عمر بیشتری نسبت به پمپی دارد که به‌صورت مداوم و 100% در سرویس است.

راهنمای تفسیر منحنی پمپ فرایندی CPK

منحنی همپوشانی و عملکرد، ابزار اصلی شما برای انتخاب پمپ فرایندی CPK مناسب است. اصولاً شرکت‌های سازنده برای هر پمپ نمودار مشخصه (منحنی‌های عملکرد) را در کاتالوگ ارائه می‌کنند تا خریداران با مقایسه نیاز خود و منحنی پمپ‌های مختلف بتوانند بهترین گزینه را تشخیص دهند.

بعد از محاسبه معیارهایی که در بخش پیش توضیح دادیم، با طی مراحل زیر می‌توانید مدل مناسب از سری پمپ فرایندی CPK پمپیران را انتخاب کنید.

در کاتالوگ پمپ‌های فرایندی CPK، منحنی همپوشانی یا چارت انتخاب ارائه شده است که محدوده عملکرد همه مدل‌های سری را دربر می‌گیرد. این نمودار کمک می‌کند تا با یک نگاه ببینید هر مدل پمپ چه بازه‌ای از دبی-هد را پوشش می‌دهد. در نمودار همپوشانی، محور افقی نشان‌دهنده دبی (مثلاً بر حسب m³/h) و محور عمودی نشان‌دهنده هد یا ارتفاع فشار (مثلاً بر حسب متر سیال) است.
ابتدا تصمیم بگیرید که برای کاربرد مورد نظر شما، انتخاب پمپ فرایندی CPK با دور موتور 2900 rpm مناسب‌تر است یا 1450rpm. نمودارهای مربوط به این دو، جداگانه در کاتالوگ درج شده‌اند. سپس با توجه به مقدار هد و دبی که به دست آوردید، نقطه عملکرد محاسبه‌شده خود را روی این نمودار پیدا کنید. مدل یا مدل‌هایی که منطقه عملکردشان شامل آن نقطه می‌شود کاندیدای مناسبی برای نیاز شما هستند. در این مرحله ممکن است چند مدل توان تامین نقطه مورد نظر را داشته باشند. بنابراین جهت انتخاب دقیق پمپ فرایندی CPK، همه این گزینه‌ها را یادداشت کنید تا در گام بعد بررسی جزئی‌تری انجام شود.

پس از محدود شدن گزینه‌ها، منحنی مشخصه تک‌تک آن مدل‌ها را در کاتالوگ بررسی کنید. منحنی مشخصه اصلی هر پمپ، رابطه هد-دبی (H-Q) آن را در سرعت مشخص (مثلاً 1450 یا 2900 دور) نشان می‌دهد. برای مدل مورد نظر، روی محور افقی نمودار به مقدار دبی مورد نیاز خود بروید و از آن نقطه به بالا حرکت کنید تا منحنی هد پمپ را قطع کنید. مقدار هد در این نقطه نشان می‌دهد پمپ در آن دبی چه ارتفاعی تولید می‌کند.
برای انتخاب پمپ فرایندی CPK مناسب، هد تولیدی پمپ در دبی مورد نظر باید حداقل برابر با هد مورد نیاز (یا کمی بیشتر از آن) باشد تا پمپ بتواند نیاز را تامین کند. نقطه تلاقی منحنی پمپ با منحنی سیستم شما، در واقع نقطه کاری واقعی پمپ خواهد بود این نقطه کاری باید در محدوده مناسب عملکرد پمپ قرار داشته باشد و نه خیلی به سمت راست منحنی تمایل پیدا کند و نه سمت چپ که به نقطه صفر جریان نزدیک شود. عملکرد در نزدیکی حد نهایت منحنی می‌تواند موجب ناپایداری جریان و افت شدید راندمان شود و عملکرد در دبی‌های بسیار کم نیز می‌تواند به ارتعاش و گرمایش بیش از حد منجر گردد.

سازندگان علاوه بر منحنی H-Q، منحنی بازده (η-Q) پمپ را نیز ارائه می‌کنند یا خطوط بازده را روی همان منحنی مشخصه ترسیم می‌کنند. این منحنی نشان می‌دهد راندمان پمپ در هر دبی چه مقدار است. معمولاً یک پمپ سانتریفیوژ در ناحیه میانی منحنی خود بیشترین بازده (نقطه حداکثر بهره‌وری یا BEP) را دارد و در دبی‌های خیلی کم یا خیلی زیاد راندمان افت می‌کند. توصیه می‌شود نقطه کاری انتخاب‌شده تا حد امکان به نقطه حداکثر بازده پمپ نزدیک باشد تا عملکرد انرژی بهینه و استهلاک تجهیزات حداقل شود.
روی منحنی عملکرد پمپ‌های فرایندی CPK و اصولاً اکثر پمپ‌های صنعتی، مقدار توان مصرفی بر حسب اسب بخار هم درج شده است. این منحنی نشان می‌دهد پمپ در هر دبی چه توان شفتی نیاز دارد. در نقطه کاری که از پیش مشخص کرده اید، توان الکتروموتور متناظر در چه حدی قرار دارد و مطمئن شوید الکتروموتور انتخابی شما با دور متناسب، قادر به تامین این حجم توان در حین کار خواهد بود.
در عمل معمولاً موتوری با حاشیه توان کمی بالاتر از نیاز پمپ انتخاب می‌شود (مثلاً 15٪ بالاتر) تا در برابر نوسانات جزئی یا افزایش مقاومت سیستم دچار کمبود توان نشود. اگر چند مدل پمپ را مقایسه می‌کنید، توجه کنید که توان مصرفی آن‌ها در نقطه کاری چقدر است. مدلی که هد و دبی مورد نظر را با توان کمتر (راندمان بالاتر) تامین کند، بهره‌وری انرژی بهتری خواهد داشت.
به علاوه باید چک کنید که منحنی توان پمپ صعودی است یا نزولی. پمپ‌هایی که منحنی توانشان نزولی باشد، برای سیستم‌های با شیر کنترل و کاربردهایی که ممکن است پمپ در دبی کمتر از طراحی کار کند، ایمن‌تر هستند.

منحنی بعدی، منحنی NPSH است که پیشتر درباره نحوه محاسبه پارامترهای آن صحبت کردیم. در نقطه کاری انتخابی، مقدارNPSHR را از نمودار یا جدول کاتالوگ استخراج کنید. دقت کنید که این مقدار، حداقل نیم تا یک متر کمتر از NPSHA باشد که در مرحله پیش محاسبه کرده اید. اگر در محاسبات مشخص شود که NPSHA از مقدار موردنیاز پمپ کمتر است، یا باید طراحی بخش مکش را اصلاح کنید یا سراغ پمپ بزرگتری بروید.

پس از بررسی‌های هیدرولیکی، حتماً شرایط فیزیکی و شیمیایی سیال را نیز در انتخاب خود منظور کنید. اگر سیال شما خورنده یا ساینده باشد، برای انتخاب پمپ فرایندی CPK سفارش متریالی را بدهید که جنس پروانه و بدنه آن در استاندارد، مقاوم در برابر خوردگی و سایش عنوان شده باشد.

نوع آب‌بندی نیز بنا به سیال و دما اهمیت دارد. در اکثر موارد پمپ‌های CPK با مکانیکال سیل استاندارد عرضه می‌شوند، اما در شرایطی که با سیالات خورنده، سمی یا حلال‌ و اسلاری سروکار دارید، یحتمل نیاز باشد سراغ سیل دوبل یا آب بندی همراه با سیستم شستشو بروید.

با طی دقیق مراحل بالا، می‌توانید برای انتخاب پمپ فرایندی CPK بهترین مدل را شناسایی نمایید که بیشترین تطابق را با نیازهای عملیاتی شما داشته باشد. توصیه می‌کنیم پس از انجام محاسبات و گزینش اولیه، حتماً تصمیم خود را با کارشناسان آتور صنعت یا متخصصان شرکت سازنده در میان بگذارید تا امر نهایی سازی شود و نکات جزئی‌تری مثل قطر پروانه، متریال آب بندی، سایز فلنج‌ها و غیره هم بررسی شوند.

جمع بندی

پمپ‌های فرایندی سری CPK نوید سهند، به عنوان تجهیزاتی تخصصی برای انتقال سیالات در صنایع سنگین شناخته می‌شوند که با طراحی مهندسی‌شده و رعایت استانداردهای بین‌المللی، کارایی و دوام بالایی از خود نشان می‌دهند. در راهنمای حاضر، کوشیدیم این سری را معرفی نماییم و معیارهایی که بایست برای انتخاب یک پمپ فرایندی کارآمد با بازدهی مطلوب بدانید و بسنجید را بررسی کنیم.

با نیازسنجی دقیق و تحلیل منحنی‌ها، می‌توان در پروسه خرید پمپ فرایندی CPK به درستی تصمیم گرفت و مدل بهینه از لحاظ تأمین هیدرولیکی، بازدهی بالا و حاشیه ایمنی کافی انتخاب نمود. امیدواریم این راهنما، شما را در شناخت بهتر پمپ‌های CPK و نحوه انتخاب مدل مناسب یاری داده باشد

در صورتی که به مشاوره تخصصی جهت خرید پمپ فرایندی CPK پمپیران نیاز دارید و یا می‌خواهید استعلام قیمت مدل‌های این سری را انجام بدهید، می‌توانید از طریق مسیرهای ارتباطی با متخصصان آتور صنعت در تماس باشید. همکاران بخش‌های فنی و پشتیبانی، در ساعات اداری از طریق مسیرهای آنلاین و تلفنی پاسخگو و راهنمای شما خواهند بود.

سؤالات متداول پمپ فرایندی CPK نوید سهند پمپیران

پمپ فرایندی CPK چیست و چه استانداردهایی را پوشش می‌دهد؟ پمپ فرایندی CPK از نوع سانتریفیوژ افقی تک‌مکشه است که توسط شرکت نوید سهند (زیرمجموعه پمپیران) تولید می‌شود. این سری مطابق استانداردهای API 610، ISO 2858 و ISO 5199 طراحی شده و برای کارکرد در صنایع نفت، گاز، پتروشیمی و شیمیایی مناسب است.
تفاوت پمپ فرایندی CPK پمپیران با سری‌های CPE/CPN چیست؟ هر سه سری برای انتقال سیالات شیمیایی و خورنده طراحی شده‌اند، اما CPK به دلیل نوع ساختار، تطابق با API 610 و قابلیت تحمل فشار بالا، برای فرآیندهای صنعتی سنگین‌تر مناسب‌تر است. در مقابل، CPE و CPN مطابق استانداردهای ISO طراحی شده‌اند و گزینه‌ای اقتصادی‌تر برای کاربردهای عمومی‌تر در صنایع شیمیایی و غذایی هستند.
چه متریالی برای بدنه پمپ فرایندی CPK در محیط‌های خورنده مناسب است؟ در محیط‌های خورنده، استفاده از استنلس استیل 316 یا فولاد دوبلکس برای بخش‌های در تماس با سیال توصیه می‌شود. این آلیاژها مقاومت بالایی در برابر خوردگی ناشی از اسیدها، نمک‌ها و مواد شیمیایی دارند. در کاربردهایی که خورندگی کمتر باشد می‌توان از چدن آلیاژی یا فولاد کربنی با روکش مقاوم هم بهره گرفت.
در دمای بالا و سیالات خورنده، چه نوع آب‌بندی برای پمپ CPK پیشنهاد می‌شود؟ برای این شرایط، مکانیکال سیل دوبل (Double Mechanical Seal) یا سیل خنک‌شونده با مایع کمکی (Plan 23/32) توصیه می‌شود. این نوع آب‌بندی از نشت سیالات سمی و داغ جلوگیری کرده و عمر آب‌بندی را افزایش می‌دهد. در دماهای متوسط، سیل تکی از جنس کربن-سیلیکون نیز کفایت می‌کند.
نشانه‌های عدم تطابق نقطه کاری با BEP چیست و چگونه آن را اصلاح کنیم؟ اگر پمپ فرایندی CPK خارج از نقطه بهره‌وری بهینه (BEP) کار کند، علائمی مانند ارتعاش بالا، صدای غیرعادی، افزایش دما و سایش زودرس مکانیکال سیل و بلبرینگ‌ها بروز می‌کند. برای اصلاح، باید نقطه کاری را با تغییر قطر پروانه، تنظیم دبی سیستم یا انتخاب مدلی با منحنی مناسب‌تر به BEP نزدیک کرد.
