هنگامی که صحبت از انتقال قدرت در ماشینآلات صنعتی میشود، یکی از پرسشهای رایج این است که گیربکس عمودی چیست و چه جایگاهی در صنایع مختلف دارد. گیربکس عمودی در واقع یک سامانه مکانیکی است که وظیفه دارد حرکت و توان موتور را به شکلی کنترلشده به شفت خروجی منتقل کند؛ با این تفاوت که آرایش آن بهصورت عمودی طراحی شده است. این ویژگی باعث میشود در فضاهای محدود یا جایی که انتقال نیرو در راستای عمودی اهمیت دارد، عملکردی قابل اعتماد ارائه دهد.
چنین گیربکسهایی در صنایع بزرگی مانند معدن، پتروشیمی یا حتی سیستمهای تهویه بهکار میروند و نقش کلیدی در افزایش راندمان و کاهش استهلاک تجهیزات دارند. اگر میخواهید بدانید چرا انتخاب این نوع گیربکس میتواند برای بسیاری از خطوط تولید یک مزیت رقابتی باشد، ادامه این مقاله را از دست ندهید.
آشنایی با گیربکس عمودی و عملکرد حیاتی آن
برای درک بهتر اینکه گیربکس عمودی چیست باید بدانیم این تجهیز وظیفه انتقال نیروی مکانیکی در محور عمودی را با دقت و راندمان بالا بر عهده دارد. طراحی فشرده آن باعث صرفهجویی در فضا شده و بهویژه در محیطهایی با محدودیت نصب، مانند برجهای خنککننده، میکسرها یا آسیابهای عمودی، کارایی بالایی دارد. تفاوت اصلی آن با مدلهای افقی در جهت انتقال نیرو و نوع کاربرد است؛ جایی که گیربکس عمودی میتواند با ارائه گشتاور بالا، دوام و پایداری سیستمهای صنعتی را تضمین کند.
این تجهیزات به دلیل نقش حیاتی در افزایش راندمان، کاهش استهلاک و پایداری عملیات، انتخابی کلیدی در بسیاری از صنایع محسوب میشوند.
گیربکس عمودی چیست و چگونه عمل میکند؟
در پاسخ به این پرسش که گیربکس عمودی چیست و چه اصولی بر عملکرد آن حاکم است باید گفت این تجهیز مکانیکی از یک محور ورودی و یک محور خروجی تشکیل شده که در جهت عمودی نسبت به هم قرار میگیرند. مکانیزم اصلی به این شکل است که حرکت افقی شفت ورودی، با کمک مجموعهای از چرخدندهها به حرکت عمودی در شفت خروجی تبدیل میشود. این تغییر جهت، امکان استفاده از توان موتور را در راستایی متفاوت فراهم میکند.
یکی از ویژگیهای کلیدی در عملکرد گیربکس عمودی، افزایش گشتاور و همزمان کاهش سرعت است. چرخدندههای بهکاررفته (معمولاً از نوع مخروطی، هلیکال یا کرانویل) نسبت تبدیل مشخصی دارند که باعث میشود نیروی ورودی با سرعت کمتر اما توان و گشتاور بیشتری در خروجی ظاهر شود. همین خصوصیت است که آن را برای کاربردهایی مثل همزنهای صنعتی یا برجهای خنککننده ضروری میسازد. البته استفاده از گیربکس آویز در فضاهای محدود و پروژههای سنگین نیز راهکاری ایدهآل برای انتقال قدرت با استحکام و دوام بالا محسوب میشود.

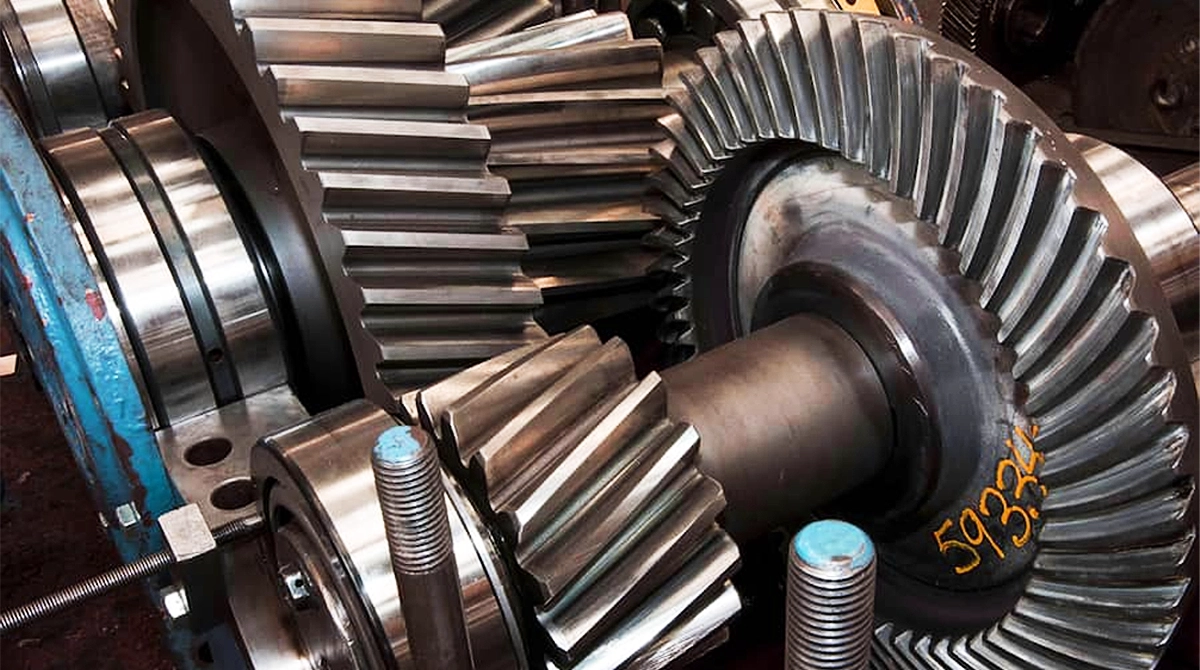

از معادن تا خطوط تولید؛ کاربرد گیربکس عمودی در صنایع مختلف
وقتی صحبت از کاربرد گیربکس عمودی میشود، گسترهی وسیعی از صنایع در ذهن تداعی میگردد. این نوع از گیربکس صنعتی عمودی به دلیل طراحی خاص خود توانسته نیازهای متفاوتی را در محیطهای صنعتی پوشش دهد. در واقع پاسخ به پرسش گیربکس عمودی چیست را میتوان در همین تنوع کاربردها و نقش حیاتی آن در افزایش راندمان خطوط تولید یافت.
مثلاً در معادن، دستگاههای سنگشکن و آسیابها به گشتاور بالا و انتقال قدرت در راستای عمودی نیاز دارند؛ جایی که گیربکس عمودی بهترین گزینه محسوب میشود. در صنایع پتروشیمی، میکسرها و راکتورها برای همزدن مواد سنگین و چسبنده به چنین گیربکسی وابستهاند. در حوزه غذایی و دارویی نیز، میکسرها و پمپها با استفاده از این تجهیزات، عملکردی پایدار و بهداشتی ارائه میدهند. حتی در سیستمهای بالابر صنعتی یا پلهبرقی، حضور گیربکس عمودی تضمین میکند که حرکت نرم و ایمنی برقرار باشد.
انتخاب درست گیربکس صنعتی میتواند راندمان خطوط تولید را به شکل چشمگیری افزایش داده و هزینههای تعمیر و توقف را کاهش دهد.

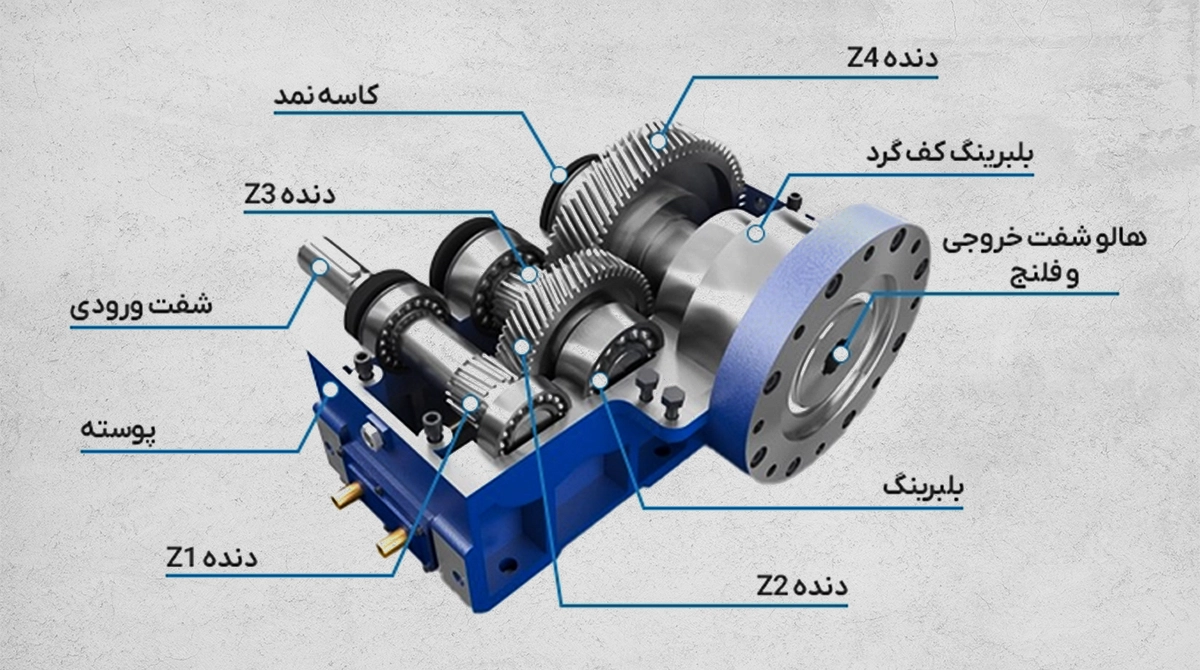

اجزای اصلی گیربکس عمودی و نقش هر کدام
برای شناخت دقیقتر این تجهیز لازم است ابتدا با اجزا گیربکس عمودی آشنا شویم. در همین مسیر پاسخ به پرسش گیربکس عمودی چیست نیز روشنتر شده و کارکرد واقعی آن در صنعت بهتر درک میشود. این اجزا هر کدام نقشی کلیدی در عملکرد گیربکس عمودی دارند و هماهنگی آنهاست که انتقال قدرت را روان و مطمئن میسازد. بهطور کلی میتوان اجزای اصلی را چنین دستهبندی کرد:
- چرخدندهها: اغلب از فولاد سختکاریشده ساخته میشوند تا مقاومت بالایی در برابر فشار و سایش داشته باشند. طراحی دقیق دندانهها موجب کاهش اصطکاک و افزایش راندمان میشود.
- پوسته: معمولاً از چدن یا آلومینیوم ریختهگریشده تولید میشود. این پوسته ضمن محافظت از قطعات داخلی به خنککاری و استحکام کلی دستگاه نیز کمک میکند.
- شفتها: باید از فولاد آلیاژی مقاوم ساخته شوند تا تحمل بارهای سنگین را داشته باشند. ترازبندی صحیح آنها در افزایش کارایی و جلوگیری از لرزش موثر است.
- یاتاقانها: وظیفه دارند حرکت چرخشی روان و بدون اصطکاک ایجاد کنند. انتخاب یاتاقان مناسب میتواند طول عمر گیربکس و ثبات عملکرد آن را بهطور چشمگیری افزایش دهد.
این دقت در انتخاب مواد اولیه و طراحی اجزا باعث میشود عملکرد گیربکس عمودی در محیطهای پر فشار و صنعتی پایدار و کارآمد باقی بماند. به همین دلیل دانستن اینکه گیربکس عمودی چیست میتواند به تصمیمگیری بهتر برای انتخاب و بهرهبرداری از آن کمک کند.
سیستم روانکاری و خنککاری؛ تضمین طول عمر گیربکس عمودی
سیستم روانکاری و خنککاری، یکی از عوامل حیاتی در افزایش دوام و عملکرد گیربکس عمودی است. روانکاری مناسب باعث میشود اصطکاک بین قطعات متحرک به حداقل برسد و گرمای تولید شده سریعتر دفع شود. استفاده از روغن باکیفیت یا گریس استاندارد، علاوه بر اینکه از سایش زودرس جلوگیری میکند، بازدهی کلی گیربکس را نیز بالا میبرد.
نقش یاتاقانها در این میان بیبدیل است؛ آنها با تحمل بارهای محوری و شعاعی، پایداری شفتها را تضمین میکنند. در صورت نبود روانکاری مناسب، یاتاقانها سریعاً آسیب میبینند و کل سیستم دچار اختلال میشود. برای پیشگیری از چنین مشکلاتی، بهتر است یک برنامه منظم نگهداری داشته باشید. این برنامه میتواند شامل:
- بررسی سطح و کیفیت روغن در بازههای زمانی مشخص
- تعویض دورهای روغن یا گریس مطابق دستورالعمل سازنده
- بازبینی منظم یاتاقانها از نظر صدا، لرزش یا افزایش حرارت
دستهبندی انواع گیربکس عمودی و مقایسه با گیربکس افقی
بازار امروز پر از تنوع از انواع گیربکس عمودی است که هر کدام برای شرایط خاصی طراحی شدهاند. هدف از این طراحیهای متفاوت، پاسخگویی به نیازهای گوناگون صنایع از نظر گشتاور، سرعت، دوام و شرایط نصب است. همین تنوع نشان میدهد که برای درک بهتر گیربکس عمودی چیست باید کاربرد و ویژگی هر نوع آن بهطور جداگانه بررسی شود. در این میان، شناخت صحیح هر نوع و مقایسه آن با گزینههای دیگر مثل گیربکس افقی نقش مهمی در انتخاب نهایی دارد.
- گیربکس هلیکال عمودی: به دلیل درگیری مداوم دندانهها، راندمان بالا و صدای کمتر تولید میکند.
- گیربکس کرانویل پینیون عمودی: با طراحی زاویهدار، توانایی انتقال قدرت بین محورهای متقاطع را دارد.
- گیربکس حلزونی عمودی: به دلیل نسبت تبدیل بالا و طراحی فشرده، برای مکانهایی با محدودیت فضا و نیاز به کاهش سرعت زیاد استفاده میشود.
- گیربکس خورشیدی عمودی: قدرت توزیع یکنواخت گشتاور و ظرفیت تحمل بار بالا، آن را به گزینهای محبوب در صنایع سنگین تبدیل کرده است.
در مقایسه با گیربکس افقی، این مدلها بیشتر در محیطهایی با محدودیت فضا یا نیاز به انتقال قدرت در راستای عمودی برتری دارند. بهعبارت دیگر، تفاوت گیربکس عمودی و افقی نه تنها در شکل ظاهری؛ بلکه در کاربردهای صنعتی و شرایط نصب نیز معنا پیدا میکند.
کاوشی در انواع گیربکس عمودی و کاربرد هر کدام
اگر بخواهیم گیربکس عمودی چیست و دقیقتر به انواع گیربکس عمودی نگاه کنیم، هر کدام مزایا و محدودیتهای خاص خود را دارند:
- گیربکس کرانویل پینیون عمودی: به دلیل قابلیت تغییر جهت نیرو در زاویههای مختلف، در سیستمهای همزن و میکسر های صنعتی پرکاربرد است.
- گیربکس هلیکال عمودی: راندمان بالاتر و طول عمر بیشتر در مقایسه با حلزونی دارد و برای خطوط تولیدی که به کارکرد طولانیمدت نیاز دارند مناسبتر است.
- گیربکس حلزونی عمودی: طراحی جمعوجور و قیمت مناسبتر دارد؛ اما راندمان آن نسبت به هلیکال پایینتر است. این ویژگی آن را برای کاربردهایی با فشار کمتر اما فضای محدود به گزینهای منطقی تبدیل میکند.
- گیربکس خورشیدی عمودی: توزیع یکنواخت بار و توانایی تحمل بارهای شوکی شدید، آن را به انتخاب اول صنایع سنگین مثل معدن، فولاد و پتروشیمی تبدیل کرده است.
شناخت این تفاوتها کمک میکند در انتخاب گیربکس عمودی تصمیم هوشمندانهتری بگیرید. بسته به نوع صنعت، فضای نصب و نیاز به گشتاور یا سرعت، هر یک از این مدلها میتواند بهترین پاسخ برای کاربرد گیربکس عمودی در محیطهای مختلف باشد. در نهایت بررسی این عوامل دید روشنی از اینکه گیربکس عمودی چیست و چرا انتخاب آن اهمیت دارد به شما خواهد داد.
تفاوت گیربکس عمودی و ۹۰ درجه؛ رفع یک تصور اشتباه
بسیاری از افراد تصور میکنند که گیربکس عمودی همان گیربکس ۹۰ درجه است؛ در حالیکه این دو اصطلاح مفاهیم متفاوتی دارند. اصطلاح «عمودی» بیشتر به نحوه نصب و جهت قرارگیری گیربکس در یک سیستم اشاره دارد؛ یعنی شفت خروجی در راستای عمودی قرار میگیرد. اما «۹۰ درجه» یا گیربکس شفت راست به زاویه میان شفت ورودی و خروجی مربوط میشود که عمود بر هم هستند.
این تمایز به ظاهر ساده در عمل اهمیت زیادی دارد. دانستن تفاوت گیربکس عمودی و افقی یا ۹۰ درجه، شما را از سوءتفاهمهای فنی دور میکند و کمک میکند برای پروژههای خود انتخاب گیربکس عمودی مناسبی داشته باشید. چنین آگاهی باعث میشود نیازهای واقعی سیستم را با ویژگیهای صحیح تجهیز مطابقت دهید و از هزینههای اشتباه در خرید جلوگیری کنید.
مزایا و معایب گیربکس عمودی؛ تصمیمی آگاهانه برای صنعت
لازم است برای تصمیمگیری بهتر به هر دو روی سکه نگاه کنیم و بدانیم مزایا و معایب گیربکس عمودی چیست. از مزایا میتوان به صرفهجویی در فضا، ارائه گشتاور بالا در طراحی فشرده و راندمان مطلوب در شرایط خاص اشاره کرد. در مقابل، هزینه اولیه بیشتر و نیاز به نگهداری منظمتر از محدودیتهای آن است. با در نظر گرفتن این نکات، انتخاب گیربکس عمودی برای پروژههای صنعتی با دیدی واقعبینانه انجام میشود و میتواند بهرهوری و دوام تجهیزات را تضمین کند.
مزایای استفاده از گیربکس عمودی در محیطهای صنعتی
مزایای استفاده از گیربکس عمودی تنها به اشغال فضای کمتر محدود نمیشود و مجموعهای از ویژگیهای کاربردی را در بر میگیرد:
- بهرهوری بالا: به دلیل طراحی دقیق چرخدندهها، انتقال قدرت با راندمان بیشتری انجام میشود.
- اشغال فضای کمتر: در محیطهای صنعتی متراکم که هر سانتیمتر ارزش دارد، این ویژگی بسیار مهم است.
- تحمل بارهای سنگین: توانایی تحمل بارهای شعاعی و محوری، آن را برای کار در شرایط سخت مناسب میسازد.
- کارایی ویژه در دستگاههای خاص: مثل میکسرها و سانتریفیوژها که نیاز به انتقال قدرت عمودی دارند.
به همین دلیل در پاسخ به پرسش رایج «گیربکس عمودی چیست»، میتوان گفت تجهیزی است که علاوه بر انتقال قدرت، بهرهوری و دوام تجهیزات صنعتی را بهطور ملموس افزایش میدهد.
معایب و محدودیتهای گیربکس عمودی که باید بدانید
با وجود تمام مزایا، شناخت معایب هم اهمیت زیادی دارد تا بتوانید انتخابی بدون خطا داشته باشید.
- هزینه اولیه بالاتر: خرید این نوع معمولاً نیازمند سرمایهگذاری بیشتری نسبت به مدلهای افقی است.
- پیچیدگی نصب گیربکس عمودی: تراز کردن شفتها و رعایت اصول نصب دقیق، زمان و مهارت بیشتری میطلبد.
- نیاز به نگهداری منظمتر: برای اطمینان از راندمان بالا، باید روانکاری و سرویسهای دورهای بهطور منظم انجام شود.
محدودیتها بهمعنای ناکارآمدی نیست و نشانهای است از اینکه باید در زمان انتخاب گیربکس عمودی به جزئیات بیشتری توجه شود تا در آینده با توقف تولید یا هزینههای اضافی مواجه نشوید.
راهنمای جامع انتخاب و نصب گیربکس عمودی؛ نکات نگهداری و افزایش عمر
وقتی از خود میپرسید «گیربکس عمودی چیست و چگونه میتوان بهترین انتخاب را داشت؟» باید بدانید که انتخاب، نصب و نگهداری سه ستون اصلی برای بهرهبرداری موفق از این تجهیز هستند. یک تصمیم درست تنها به شناخت نوع گیربکس ختم نمیشود؛ بلکه شامل بررسی شرایط کاری، توجه به اصول نصب و اجرای برنامههای منظم نگهداری است. اگر این سه بخش بهدرستی مدیریت شوند، میتوانید مطمئن باشید که عمر مفید گیربکس افزایش یافته و بهرهوری خط تولید نیز بهبود خواهد یافت.
در ادامه این راهنما ابتدا معیارهای مهم انتخاب بررسی میشود؛ سپس به اصول نصب صحیح و خطاهای رایج اشاره خواهیم کرد و در آخر، توصیههای کلیدی برای نگهداری و روغنکاری مطرح میشود. این ساختار به شما کمک میکند تصمیمی آگاهانه بگیرید و از سرمایهگذاری خود بهترین بازده را دریافت کنید.
معیارهای کلیدی در انتخاب گیربکس عمودی مناسب
در فرآیند انتخاب گیربکس عمودی، چند عامل اساسی باید در نظر گرفته شود:
- نوع صنعت و کاربرد دقیق: هر صنعت نیاز خاصی دارد و درک اینکه گیربکس عمودی چیست به انتخاب درست کمک میکند برای مثال صنایع معدنی به گشتاور بالا و صنایع غذایی به کارکرد بهداشتی و روان نیاز دارند.
- گشتاور و توان مورد نیاز: محاسبه دقیق این مقادیر از اهمیت بالایی برخوردار است تا موتور و گیربکس هماهنگ عمل کنند.
- سرعت ورودی و خروجی: تعیین نسبت تبدیل مناسب میتواند کارایی خط تولید را بهینه کند.
- ویژگیهای موتور محرک: سازگاری توان و سرعت موتور با گیربکس اهمیت زیادی دارد.
- شرایط محیطی: عواملی مانند دما، رطوبت یا وجود گردوغبار میتواند انتخاب نوع گیربکس و سیستم آببندی را تحت تاثیر قرار دهد.
- محدودیتهای فضا: در محیطهای متراکم، گیربکسهای عمودی به دلیل طراحی فشرده برتری دارند.
- قیمت گیربکس عمودی: بودجه همیشه یک عامل تعیینکننده است؛ اما باید در کنار دوام و کارایی سنجیده شود.
بهتر است قبل از نهاییکردن خرید، با کارشناسان آتور صنعت مشورت کنید. این مشاوره مانع از اشتباهات پرهزینه شده و باعث میشود انتخاب شما بیشترین هماهنگی را با نیاز واقعی داشته باشد.
اصول نصب گیربکس عمودی و خطاهای رایج
حتی اگر بدانید گیربکس عمودی چیست، بدون نصب صحیح نمیتوان انتظار عملکرد پایدار داشت. برای نصب موفق این نکات را در نظر بگیرید:
- تراز دقیق گیربکس با موتور و دستگاه متحرک تا از لرزش و استهلاک جلوگیری شود.
- استفاده از کوپلینگ مناسب برای انتقال قدرت روان.
- آببندی صحیح اتصالات، جهت جلوگیری از نشتی روغن یا ورود گردوغبار.
- پیشبینی محل نصب با تهویه کافی برای خنککاری.
خطاهای رایجی مانند عدم تراز شفتها، استفاده از روانکار نامناسب یا بستن بیش از حد پیچها میتواند باعث خرابی سریع و کاهش عمر مفید شود. رعایت این اصول ساده، تضمینی برای بهرهوری بلندمدت خواهد بود.
نگهداری و روغنکاری گیربکس عمودی برای دوام بیشتر
پاسخ کامل به پرسش «گیربکس عمودی چیست» بدون اشاره به نگهداری امکانپذیر نیست. این مرحله ضامن طول عمر و کارایی دستگاه است. برای جلوگیری از خرابیهای ناگهانی، بهتر است برنامهای منظم داشته باشید:
- تعویض روغن: بسته به نوع کارکرد، روغن هر ۳ تا ۶ ماه یکبار بررسی و در صورت لزوم تعویض شود.
- بازرسی دورهای: چرخدندهها و یاتاقانها از نظر ساییدگی، صدای غیرعادی یا لرزش کنترل شوند.
- پایش نشتی روغن: هرگونه نشتی کوچک میتواند به خرابی بزرگ منجر شود.
- کنترل دمای کاری: افزایش دما نشانهای از مشکل در روانکاری یا بار اضافی است.
نتیجهگیری: چرا گیربکس عمودی انتخابی هوشمندانه است؟
در طول این مقاله دیدیم که گیربکس عمودی چیست و چگونه با طراحی خاص خود، پاسخی مطمئن برای بسیاری از نیازهای صنعتی است. برای یادآوری سریع، یک چکلیست کوتاه برای انتخاب و نگهداری گیربکس عمودی:
- بررسی نوع صنعت و کاربرد موردنظر
- محاسبه دقیق توان و گشتاور مورد نیاز
- توجه به شرایط محیطی و محدودیتهای نصب
- انتخاب برند معتبر و متناسب با بودجه
- نصب اصولی با رعایت استانداردها
- اجرای برنامه منظم نگهداری و روغنکاری
آتور صنعت آماده است تا با ارائه مشاوره فنی و تخصصی رایگان، شما را در انتخاب، نصب و نگهداری صحیح گیربکس عمودی همراهی کند. کافی است فرم تماس را در انتهای همین صفحه تکمیل کنید. کارشناسان ما در سریعترین زمان، طی ساعات کاری ۸ الی ۱۷، با شما تماس گرفته و بهترین راهکار متناسب با نیازتان را ارائه خواهند داد. برای یک تصمیم هوشمندانه و خریدی مطمئن، همین حالا با ما تماس بگیرید یا فرم را پر کنید.
سوالات متداول گیربکس عمودی
- گیربکس عمودی چیست و چه تفاوتی با مدل افقی دارد؟
گیربکس عمودی تجهیزی است که شفت خروجی آن در راستای عمودی قرار دارد و برای محیطهایی با محدودیت فضا یا نیاز به انتقال قدرت در محور عمودی کاربرد دارد. تفاوت اصلی با گیربکس افقی در جهت نصب و نوع کاربرد است. - کاربرد اصلی گیربکس عمودی چیست؟
در صنایعی مانند معدن، پتروشیمی، غذایی، دارویی و حتی سیستمهای بالابر به دلیل نیاز به انتقال قدرت عمودی و گشتاور بالا بهکار میرود. - مهمترین مزایای گیربکس عمودی چیست؟
بهرهوری بالا، اشغال فضای کمتر، تحمل بارهای سنگین محوری و شعاعی و کارایی مناسب در دستگاههایی مثل میکسرها و برجهای خنککننده از مهمترین مزایا هستند. - آیا نگهداری گیربکس عمودی پیچیده است؟
خیر. با وجود اینکه نگهداری منظم ضروری است؛ اما اگر دستورالعملهای تعویض روغن و بازبینی دورهای رعایت شود، گیربکس عملکردی پایدار و طولانیمدت خواهد داشت. - آیا انتخاب و خرید گیربکس عمودی نیاز به مشاوره تخصصی دارد؟
بله. چون شرایط هر صنعت متفاوت است و درک دقیق اینکه گیربکس عمودی چیست و چه مدلی بیشترین سازگاری را با نیاز شما دارد اهمیت بالایی دارد، توصیه میشود پیش از خرید با کارشناسان مشورت کنید تا انتخابی مطمئن و اقتصادی داشته باشید.
