گیج فشار چگونه به ما کمک می‌کند؟

فشار، نیرویی نامرئی اما همه‌جاحاضر است؛ از باد درون لاستیک خودرو که ایمنی سفرمان را تضمین می‌کند تا بخار آبی که توربین‌های عظیم صنعتی را به حرکت درمی‌آورد. این نیروی پنهان اگر کنترل نشود، می‌تواند خطر آفرین باشد و اگر به درستی مدیریت شود؛ به ابزاری قدرتمند برای پیشرفت تبدیل می‌شود. اما چگونه می‌توانیم این کمیت فیزیکی را ببینیم، اندازه بگیریم و مهار کنیم؟

اینجا است که گیج فشار به عنوان قهرمان داستان ما وارد می‌شود؛ اما گیج فشار چیست؟ این ابزار به ظاهر ساده، در حقیقت چشم بینای ما در دنیای صنعت و تاسیسات است. گیج فشار فراتر از یک عقربه روی یک صفحه مدرج است؛ آن وسیله‌ای کلیدی برای تضمین ایمنی و بهینه‌سازی فرآیندها و حفظ کیفیت محصول است. در این مقاله، سفری به دنیای این ابزار حیاتی خواهیم داشت تا بفهمیم چگونه به ما کمک می‌کند.

تعریف دقیق گیج فشار: فراتر از یک عدد روی صفحه

اگر بخواهیم به سوال اصلی، یعنی گیج فشار چیست، یک پاسخ جامع و کاربردی بدهیم، باید بگوییم گیج فشار یا پرشر گیج (Pressure Gauge)، ابزاری حیاتی و دقیق برای اندازه‌گیری و نمایش نیروی فشار سیالات (اعم از مایعات و گازها) در یک سیستم بسته است. نحوه کار گیج فشار به مثابه حواس پنج‌گانه یک سیستم صنعتی عمل می‌کند و به ما نشان می‌دهد که یک سیال با چه قدرتی به دیواره‌های مخزن، لوله یا هر محفظه دیگری نیرو وارد می‌کند. این عدد صرفاً یک پارامتر فنی نیست؛ بلکه معیاری حیاتی برای کنترل فرآیندها، تضمین کیفیت محصول نهایی و بهینه‌سازی مصرف انرژی و مهم‌تر از همه، جلوگیری از خطراتی فاجعه‌بار مانند ترکیدگی لوله‌ها، انفجار مخازن یا نشتی‌های خطرناک است. در حقیقت درک عمیق پاسخ به این سوال، اولین و حیاتی‌ترین قدم برای طراحی یک سیستم صنعتی ایمن و قابل اعتماد است؛ چرا که بدون آن، ما در برابر نیروهای قدرتمند و نامرئی درون تجهیزات کاملاً نابینا خواهیم بود.

اما این تعریف تنها نیمی از داستان است. جادوی واقعی برای درک کامل گیج فشار چیست؛ در مکانیزم داخلی هوشمندانه آن نهفته است که چگونه این نیروی نامرئی را به عددی خوانا بر روی صفحه نمایشگر تبدیل می‌کند. رایج‌ترین و کلاسیک‌ترین مکانیزم در گیج‌های عقربه‌ای، لوله بوردون (Bourdon Tube) نام دارد که شاهکاری از مهندسی مکانیک محسوب می‌شود. عملکرد آن را می‌توان به یک فوت‌فوتک جشن تولد تشبیه کرد که با دمیدن در آن از حالت خمیده به حالت صاف درمی‌آید. این فرآیند در گیج فشار طی چند مرحله دقیق رخ می‌دهد:

• ورود سیال: سیال تحت فشار از طریق رزوه ورودی به داخل لوله بوردون که یک لوله فلزی، توخالی و با انحنای مشخص است؛ وارد می‌شود.

• تغییر شکل لوله: فشار سیال به دیواره داخلی لوله نیرو وارد کرده و باعث می‌شود لوله C شکل تمایل پیدا کند که کمی باز و صاف شود. این تغییر شکل بسیار جزئی و در حد چند دهم میلی‌متر است.

• تقویت حرکت: این حرکت نامحسوس از انتهای بسته لوله بوردون به یک سیستم چرخ‌دنده و اهرم‌بندی بسیار دقیق به نام Movement منتقل می‌شود. این سیستم وظیفه دارد آن حرکت کوچک را تقویت (Amplify) کرده و به یک حرکت چرخشی بزرگ و قابل مشاهده تبدیل کند.

• نمایش فشار: محور اصلی این چرخ‌دنده‌ها به عقربه نمایشگر متصل است. در نتیجه، حرکت تقویت‌شده باعث چرخش عقربه روی صفحه مدرج گیج می‌شود و عدد دقیق فشار را به ما نشان می‌دهد. این فرآیند تماماً مکانیکی، بدون نیاز به هیچ‌گونه منبع انرژی خارجی، نیروی فیزیکی فشار را برای ما ترجمه و قابل فهم می‌کند.

نقشه راه انواع گیج فشار: کدام یک برای شما مناسب است؟

اکنون که با مفهوم و اساس کار این ابزار آشنا شدیم، قدم به دنیای متنوع آن می‌گذاریم. پس از پاسخ به سوال بنیادی گیج فشار چیست، درمی‌یابیم که این تعریف ساده در عمل به شاخه‌ها و مدل‌های بسیار گوناگونی تقسیم می‌شود. با نگاهی گذرا به بازار متوجه می‌شویم که گیج‌های فشار در شکل‌ها، اندازه‌ها، جنس بدنه (از برنج و پلاستیک تا استیل ضدزنگ) و مکانیزم‌های داخلی کاملاً متفاوتی عرضه می‌شوند.

این تنوع گسترده بی‌دلیل نیست؛ چرا که هر صنعت و هر فرآیندی، نیازهای منحصربه‌فرد خود را دارد. برای مثال، الزامات یک سیستم پنوماتیک حساس در صنایع دارویی، هیچ شباهتی به شرایط خشن و پر از لرزش یک خط لوله در پالایشگاه نفت ندارد. به همین دلیل، انتخاب یک گیج نامناسب می‌تواند به اندازه عدم استفاده از آن خطرناک باشد و به خوانش‌های نادرست، خرابی زودهنگام و حتی توقف کامل یک خط تولید منجر شود. بنابراین، شناخت انواع گیج فشار اولین گام برای یک انتخاب هوشمندانه و ایمن است. این مرحله ما را وادار می‌کند تا سوال خود را از سطح کلی گیج فشار چیست فراتر برده و بپرسیم: کدام گیج فشار برای کاربرد خاص ما طراحی شده است؟

برای آنکه بتوانید در این مسیر بهترین تصمیم را بگیرید، می‌توان گیج‌ها را بر اساس چند معیار کلیدی دسته‌بندی کرد:

• بر اساس مکانیزم داخلی: مانند گیج‌های بوردون تیوب، دیافراگمی و کپسولی که هرکدام برای محدوده فشار و نوع سیال خاصی طراحی شده‌اند.
• بر اساس شرایط محیطی: مانند گیج‌های روغنی که برای محیط‌های پر لرزش مناسب هستند و گیج‌های خشک برای شرایط عادی.
• بر اساس نوع نمایشگر: شامل گیج‌های آنالوگ یا عقربه‌ای که رایج‌ترند و گیج‌های دیجیتال که دقت بالاتری را ارائه می‌دهند.

در بخش‌های بعدی به صورت دقیق‌تر به بررسی هر یک از این دسته‌ها خواهیم پرداخت تا شما را برای انتخاب آگاهانه و مطمئن راهنمایی کنیم.

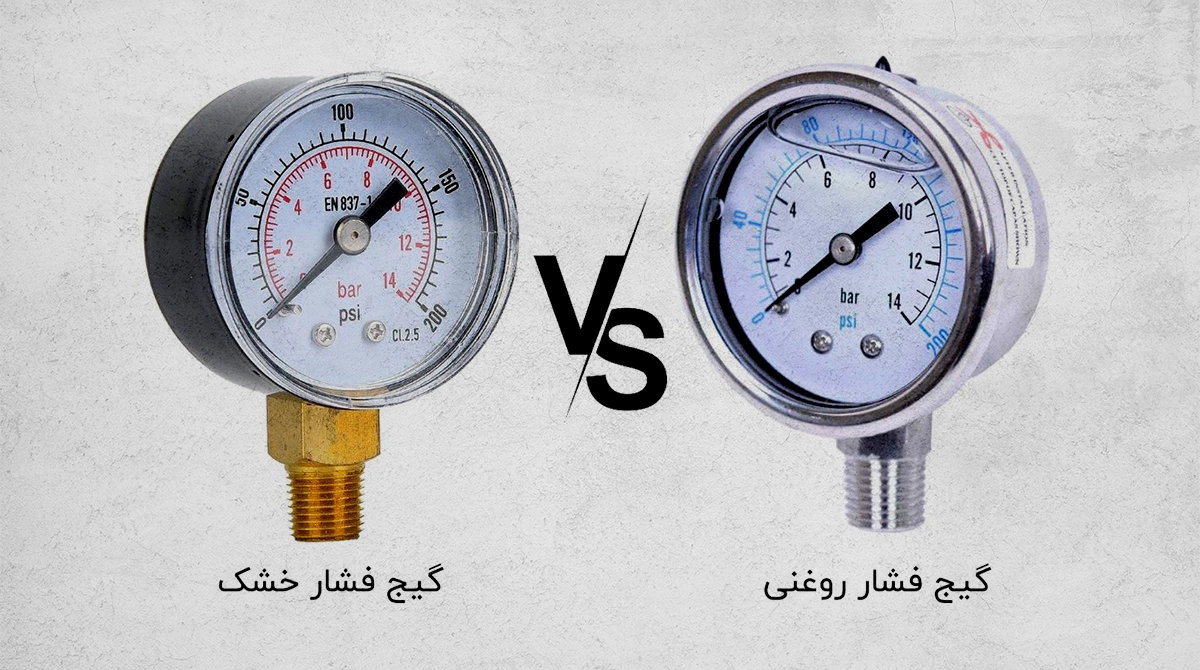

 نبرد کلاسیک‌ها: گیج فشار روغنی در مقابل خشک

یکی از متداول‌ترین سوالات بعد از سوال گیج فشار چیست؛ هنگام انتخاب گیج، تفاوت بین مدل‌های روغنی و خشک است. تفاوت اصلی در مایعی (معمولاً گلیسیرین) است که محفظه گیج فشار روغنی را پر می‌کند. این مایع دو وظیفه کلیدی بر عهده دارد: اول اینکه لرزش عقربه را که ناشی از ارتعاشات پمپ‌ها یا سیستم‌های مکانیکی است، کاهش می‌دهد و باعث خوانشی پایدار و دقیق می‌شود. دوم، با روانکاری مداوم قطعات داخلی، استهلاک را به شدت کاهش داده و عمر مفید گیج را افزایش می‌دهد.

در مقابل، گیج فشار خشک فاقد این مایع داخلی است. این مدل‌ها ساده‌تر، ارزان‌تر و برای کاربردهایی که در آن لرزش و ارتعاش وجود ندارد، گزینه‌ای کاملاً مناسب هستند. با این حال، در محیط‌های مرطوب، ممکن است شیشه آن‌ها از داخل دچار بخارگرفتگی شود و خواندن عدد را دشوار کند.

برای انتخاب بهتر، می‌توانید از جدول زیر کمک بگیرید:

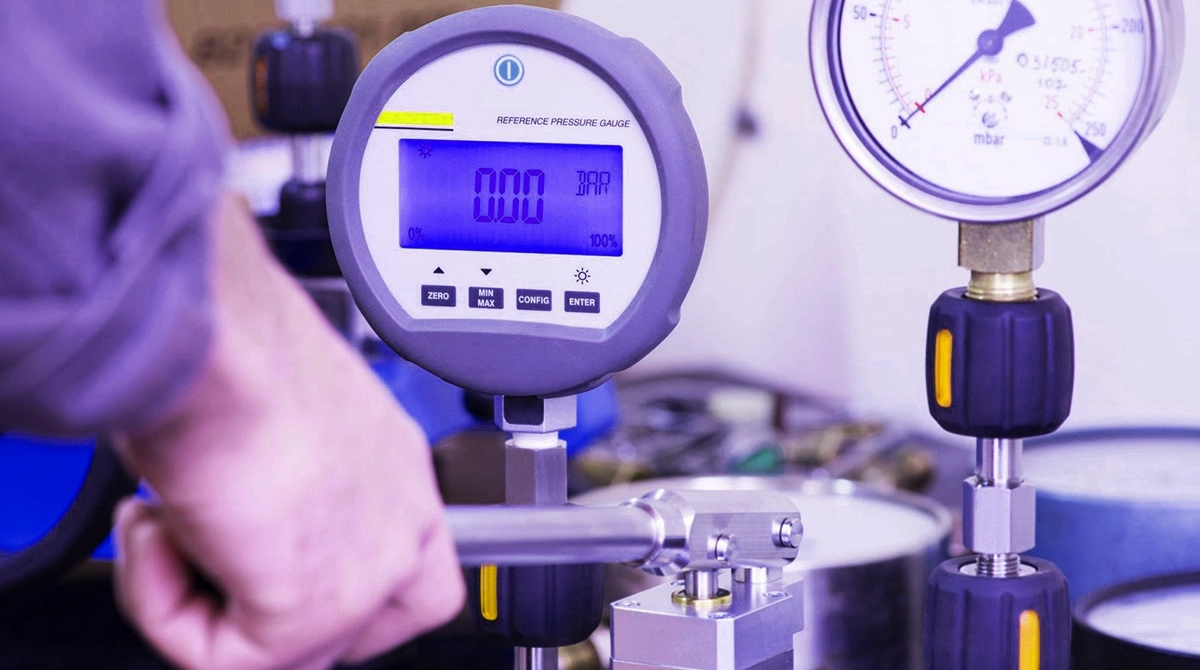

 عصر دقت: با گیج فشار دیجیتال آشنا شوید

با پیشرفت‌های روزافزون در فناوری‌های سنجش، گیج فشار دیجیتال به عنوان یک راه‌حل مدرن و پیشرفته برای مدل‌های سنتی مکانیکی معرفی شده است. این ابزارها برای اندازه‌گیری فشار به جای تکیه بر مکانیزم‌های مکانیکی نظیر لوله بوردون از یک سنسور الکترونیکی دقیق (مانند ترانسدیوسر) بهره می‌برند و نتیجه اندازه‌گیری را به صورت عدد روی یک نمایشگر روشن LCD یا LED نمایش می‌دهند.

یکی از بزرگترین مزیت‌های این فناوری در مقایسه با گیج فشار عقربه ای، دستیابی به دقت بسیار بالاتر است؛ این گیج‌ها تا کلا‌س‌های دقت ۰.۱ و حتی ۰.۰۵ درصد نیز تولید می‌شوند. علاوه بر این، استفاده از نمایشگر عددی باعث حذف کامل خطای دید (Parallax Error) می‌شود؛ همان خطای رایجی که در مدل‌های عقربه‌ای به دلیل تفاوت زاویه دید خواننده و فاصله بین عقربه و صفحه مدرج رخ می‌دهد. وقتی بحث از حساسیت در صنایع آزمایشگاهی یا فرآیندهای کالیبراسیون است، پاسخ این است که دقیق‌ترین گیج فشار چیست: یک مدل دیجیتال!

علاوه بر دقت، گیج‌های دیجیتال قابلیت‌های دیگری نیز ارائه می‌دهند:

• خوانایی بالا: اعداد دیجیتال خواندن را سریع‌تر و آسان‌تر می‌کنند؛ به‌ویژه در محیط‌های کم‌نور.
• واحدهای مختلف: امکان نمایش فشار با واحدهای مختلف (Bar, PSI, kPa) تنها با فشردن یک دکمه.
• قابلیت ثبت داده‌ها: برخی مدل‌ها می‌توانند مقادیر ماکزیمم و مینیمم فشار را ثبت کنند که برای عیب‌یابی سیستم بسیار مفید است.

البته این دقت و کارایی هزینه بیشتری نیز دارد و برای کار کردن به منبع تغذیه (باتری) نیازمند است. این مدل‌ها برای کاربردهای حساس مانند آزمایشگاه‌ها، فرآیندهای کالیبراسیون و صنایعی که حتی کوچکترین خطا در اندازه‌گیری فشار غیرقابل قبول است، ایده‌آل هستند.

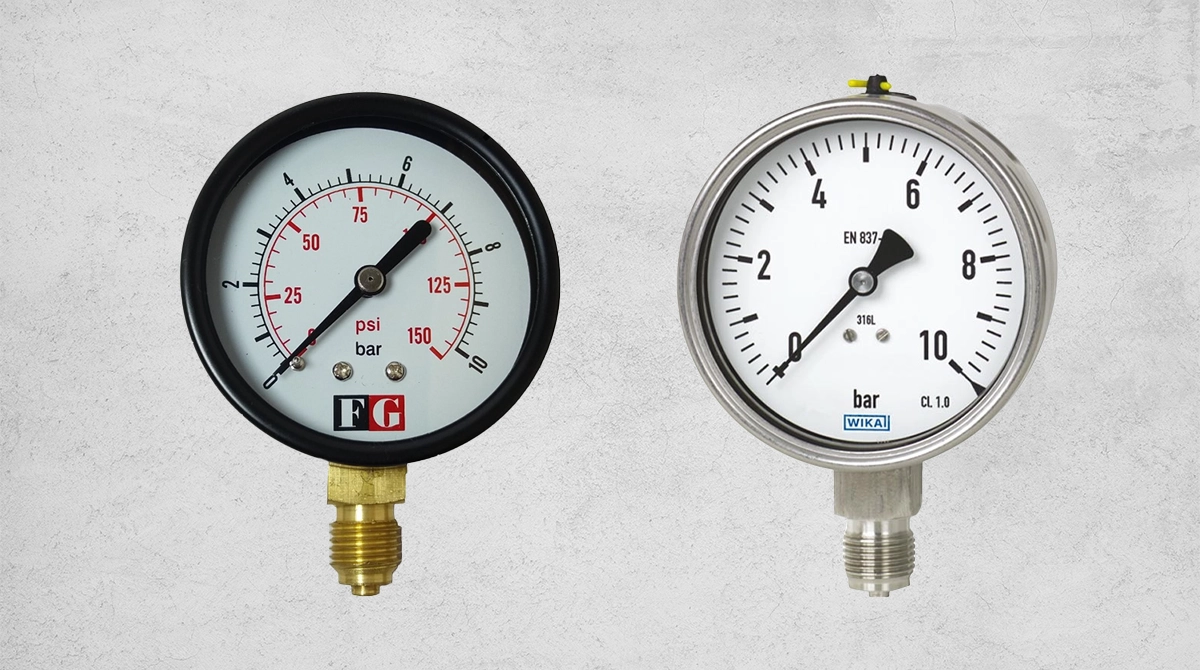

 آیا گیج فشار همان مانومتر است؟

یکی از ابهامات رایج در سوال گیج فشار چیست، تفاوت بین گیج فشار و مانومتر است. مانومتر چیست؟ در واقع، هر دو ابزار فشار را اندازه می‌گیرند؛ اما تفاوت‌های ظریفی در تعریف و کاربرد آن‌ها وجود دارد. اصطلاح مانومتر معمولاً به ابزاری اطلاق می‌شود که از ارتفاع ستونی از مایع (مانند آب یا جیوه در یک لوله U شکل) برای اندازه‌گیری فشارهای نسبتاً پایین یا اختلاف فشار بین دو نقطه استفاده می‌کند. این روش یکی از قدیمی‌ترین و پایه‌ای‌ترین شیوه‌های سنجش فشار است.

در مقابل، اصطلاح گیج فشار (Pressure Gauge) عمومی‌تر است و طیف وسیع‌تری از ابزارهای مکانیکی (مانند بوردون تیوب) و الکترونیکی (دیجیتال) را شامل می‌شود که معمولاً فشار یک سیستم را نسبت به فشار اتمسفر می‌سنجند. به طور خلاصه، می‌توان گفت هر مانومتری یک نوع گیج فشار است؛ اما هر گیج فشاری لزوماً مانومتر نیست.

 کاربرد گیج فشار در صنایع: از موتورخانه تا پالایشگاه

شاید تصور کنید این ابزار تنها در محیط‌های صنعتی پیچیده کاربرد دارد؛ اما حقیقت این است که پاسخ واقعی به سوال گیج فشار چیست، در گستردگی باورنکردنی کاربردهای آن نهفته است. در واقع، هر جا که سیالی در یک سیستم بسته تحت فشار قرار دارد و کنترل آن برای ایمنی، کارایی یا کیفیت ضروری است، این ابزار نقشی حیاتی و غیرقابل جایگزین ایفا می‌کند. گیج فشار چشم ناظر مهندسان در فرآیندهایی است که کوچکترین انحراف از فشار مطلوب می‌تواند منجر به خسارت‌های جبران‌ناپذیر شود. در ادامه، تنها به چند مورد از این کاربرد گیج فشار بی‌شمار نگاهی می‌اندازیم:

• صنعت نفت، گاز و پتروشیمی: در این صنایع که با سیالات قابل اشتعال، سمی و پرفشار سروکار داریم، ایمنی حرف اول و آخر را می‌زند. گیج‌ها به طور مداوم فشار را در خطوط لوله انتقال، مخازن ذخیره‌سازی غول‌پیکر و راکتورهای شیمیایی نظارت می‌کنند. یک افت فشار ناگهانی می‌تواند نشانه یک نشتی خطرناک باشد و افزایش بیش از حد آن، هشداری برای جلوگیری از انفجار است. در این محیط‌های پرخطر، سوال گیج فشار چیست با یک کلمه پاسخ داده می‌شود: ایمنی.
• تاسیسات ساختمانی (HVAC) و موتورخانه‌ها: آسایش و ایمنی یک ساختمان مسکونی یا تجاری به شدت به کنترل فشار وابسته است. در موتورخانه‌ها، گیج‌ها فشار دیگ‌های بخار، عملکرد صحیح چیلرها و پایداری فشار در سیستم‌های آبرسانی را کنترل می‌کنند. عملکرد صحیح لوازم جانبی پمپ مانند منابع تحت فشار، کاملاً به داده‌های این گیج‌ها وابسته است تا از روشن و خاموش شدن مداوم پمپ و آسیب به آن جلوگیری شود.
• صنعت پزشکی و تجهیزات آزمایشگاهی: در این حوزه که دقت با جان انسان‌ها گره خورده، اهمیت این ابزار دوچندان می‌شود. در دستگاه‌های سنجش فشار خون، کپسول‌های اکسیژن، اتوکلاوهای استریلیزاسیون و وِنتیلاتورهای کمک تنفسی، حتی کوچکترین خطا در نمایش فشار قابل قبول نیست. در اینجا، تعریف گیج فشار چیست با مفاهیمی چون سلامت بیمار و استانداردهای بهداشتی عجین می‌شود.
• سیستم‌های هیدرولیک و پنوماتیک: قدرت و دقت ماشین‌آلات سنگین، جک‌های بالابر و بازوهای رباتیک از نیروی سیالات تحت فشار تامین می‌شود. گیج‌های فشار در این سیستم‌ها به اپراتورها اجازه می‌دهند تا نیروی اعمال شده را با دقتی بالا تنظیم کنند و از عملکرد صحیح شیرآلات صنعتی و ابزارهای بادی اطمینان حاصل نمایند.
• صنایع غذایی و دارویی: کیفیت و سلامت محصولات در این صنایع، ارتباط مستقیمی با کنترل دقیق فرآیندها دارد. در پروسه‌هایی مانند هموژنیزاسیون شیر، پاستوریزاسیون آبمیوه و استریلیزاسیون داروها، فشار باید در محدوده بسیار دقیقی نگه داشته شود. در این صنعت، پاسخ به سوال گیج فشار چیست، تضمینی برای کیفیت و سلامت محصول نهایی است.

 چک لیست طلایی: راهنمای خرید و قیمت گیج فشار

پس از آنکه به خوبی درک کردیم گیج فشار چیست و چه اهمیتی در صنعت دارد، نوبت به بخش عملی ماجرا یعنی انتخاب یک مدل مناسب می‌رسد. برای خرید گیج فشار، باید یک چک‌لیست کاربردی را در نظر بگیرید تا اطمینان حاصل کنید که ابزار انتخابی شما کاملاً با نیازهای سیستم سازگار است. این انتخاب، بخشی از دنیای بزرگ ابزار دقیق است که نیازمند توجه به جزئیات زیر است:

• محدوده فشار (Pressure Range): این مهم‌ترین فاکتور است. به عنوان یک قاعده طلایی، محدوده گیج باید حدود دو برابر فشار کاری سیستم باشد تا عقربه همواره در یک‌سوم میانی صفحه کار کند. این کار نه تنها بالاترین دقت را تضمین می‌کند؛ بلکه طول عمر گیج را نیز به شکل چشمگیری افزایش می‌دهد.
• قطر صفحه (Dial Size): اندازه‌های استاندارد معمولاً بین ۴ تا ۱۶ سانتی‌متر متغیر است. انتخاب قطر صفحه به فاصله شما از محل نصب گیج بستگی دارد؛ هرچه فاصله بیشتر باشد به صفحه بزرگتری برای خوانایی آسان و جلوگیری از خطا نیاز خواهید داشت.
• نوع و سایز اتصال: گیج‌ها معمولاً با دو نوع اتصال تولید می‌شوند: اتصال از زیر (Bottom Connection) و اتصال از پشت (Back Connection). همچنین، سایز رزوه آن (مانند ۱/۴ یا ۱/۲ اینچ) باید با پورت نصب شما کاملاً هماهنگ باشد.
• جنس بدنه و قطعات داخلی: این عامل مستقیماً با نوع سیال شما در ارتباط است. برای سیالات غیر خورنده مانند آب یا هوا، بدنه استیل و اتصالات داخلی برنجی گزینه‌ای اقتصادی و کافی است. اما برای سیالات خورنده مانند اسیدها، حتماً باید از استنلس استیل ۳۱۶ استفاده شود. این انتخاب یکی از مهم‌ترین فاکتورها در تعیین قیمت گیج فشار است.
• کلاس دقت (Accuracy Class): دقت گیج‌ها به صورت درصدی از کل محدوده اندازه‌گیری (Full Scale) بیان می‌شود. برای کاربردهای عمومی مانند سیستم‌های HVAC، دقت ۱.۶% یا ۲.۵% کافی است؛ اما برای مصارف حساس آزمایشگاهی یا فرآیندهای کالیبراسیون به دقت‌های بسیار بالاتر (مانند ۰.۵% یا ۰.۲۵%) نیاز است.

نتیجه‌گیری: انتخاب هوشمندانه با مشاوره تخصصی آتور صنعت

در این مقاله، تلاش کردیم به این سوال کلیدی که گیج فشار چیست، پاسخی جامع و کاربردی بدهیم. دیدیم که این ابزار، فراتر از یک نمایشگر ساده وسیله‌ای حیاتی برای حفظ ایمنی، افزایش بهره‌وری و تضمین کیفیت در دنیای صنعت و تاسیسات است. از بررسی نحوه کار آن با مکانیزم بوردون گرفته تا مقایسه انواع روغنی، خشک و دیجیتال، هدف ما این بود که شما را برای یک انتخاب آگاهانه توانمند سازیم.

به یاد داشته باشید که انتخاب صحیح گیج فشار نیازمند در نظر گرفتن عواملی چون محدوده فشار، نوع سیال، شرایط محیطی و دقت مورد نیاز است. یک انتخاب هوشمندانه نه تنها هزینه‌های بلندمدت شما را کاهش می‌دهد؛ بلکه آرامش خاطر را نیز به ارمغان می‌آورد.

برای انتخاب دقیق‌ترین و مناسب‌ترین گیج فشار برای کاربرد خود و دریافت مشاوره فنی رایگان، همین امروز با کارشناسان ما در آتور صنعت تماس بگیرید یا فرم درخواست را در وب‌سایت ما تکمیل کنید تا در کوتاه‌ترین زمان ممکن راهنمای شما باشیم.

 سوالات متداول گیج فشار (مانومتر)

1.  مهم‌ترین نکته در انتخاب گیج فشار چیست؟ مهم‌ترین نکته، انتخاب محدوده فشار (Range) مناسب است. فشار کاری سیستم شما باید در حدود ۵۰٪ از حداکثر ظرفیت گیج باشد. این کار باعث می‌شود عقربه در بخش میانی صفحه قرار گیرد که دقیق‌ترین ناحیه اندازه‌گیری است و به طول عمر گیج نیز کمک می‌کند. پاسخ به این سوال که برای سیستم من گیج فشار چیست، با تعیین رنج آغاز می‌شود.
2.  عمر مفید یک گیج فشار چقدر است؟ عمر مفید یک گیج به عوامل متعددی از جمله کیفیت ساخت، شرایط محیطی (لرزش و دما) و سازگاری متریال آن با سیال بستگی دارد. یک گیج روغنی باکیفیت در شرایط کاری مناسب می‌تواند سال‌ها عمر کند، در حالی که یک گیج خشک در محیطی پر لرزش ممکن است در کمتر از چند ماه از کار بیفتد.
3.  آیا می‌توان از یک گیج فشار آب برای گاز نیز استفاده کرد؟  بله. در اغلب موارد گیج‌های فشار برای هر دو سیال (مایع و گاز) قابل استفاده هستند؛ به شرطی که سیال خورنده نباشد. مهم‌ترین نکته سازگاری جنس قطعات داخلی گیج (معمولاً برنج یا استیل) با سیال است. اگر مطمئن نیستید، همیشه پاسخ سوال برای این سیال خاص، گیج فشار چیست را از یک متخصص جویا شوید.
4.  گیج فشار روغنی چه زمانی بهترین انتخاب است؟ اگر سیستم شما دارای لرزش یا پالس‌های فشار ناگهانی است (مانند خروجی پمپ‌ها، کمپرسورها یا پرس‌های هیدرولیک)، گیج روغنی بهترین انتخاب است. روغن داخل آن، لرزش عقربه را میرا کرده و از آسیب به قطعات حساس داخلی جلوگیری می‌کند؛ که منجر به خوانش دقیق‌تر و عمر طولانی‌تر می‌شود. درک این نکته کلید پاسخ به این است که در شرایط سخت بهترین گیج فشار چیست.
