در شماری از صنایع و بهویژه در حوزههای دارویی، شیمیایی و آزمایشگاهی، آلوده نشدن سیال موضوعی حیاتی است. در چنین محیطهایی حتی وجود ذرات روانساز، بخار روغن یا سیال هیدرولیک در مسیر پمپاژ میتواند به نتایج آزمایش، کیفیت محصول یا ایمنی فرآیند آسیب بزند. برای حذف این نگرانی، از پمپ خلا دیافراگمی استفاده میشود که بدون نیاز به روغن، عمل مکش و ایجاد خلا را انجام میدهد و سیال را تمیز و با ایمنی کامل پمپاژ میکند.
تفاوت اصلی پمپ وکیوم دیافراگمی با سایر پمپهای وکیوم در شیوه عملکرد آن است. این نوع پمپ از حرکت رفتوبرگشتی دیافراگم برای ایجاد خلا بهره میبرد، بدون نیاز به روانساز کار میکند و هیچ تماسی بین قطعات فلزی و سیال وجود ندارد. از همین رو، در برخی منابع ممکن است این مدل پمپ را تحت عنوان پمپ وکیوم خشک نیز مشاهده نمایید.
اگر برای خرید پمپ خلا دیافراگمی برنامه دارید، بایستی پیش زمینه ذهنی خوبی در ارتباط با این تجهیز داشته باشید. در این راهنما، آتور صنعت نکاتی که باید درباره پمپ وکیوم دیافراگمی، نحوه عملکرد و کاربردهای صنعتی و غیرصنعتی آن بدانید را بررسی میکند.
پمپ خلا دیافراگمی چیست؟
پمپ خلا دیافراگمی (به انگلیسی: Diaphragm Vacuum Pump) نوعی پمپ جابجایی مثبت خشک از نوع پمپ دیافراگمی پنوماتیک است. در این مدل پمپ وکیوم، دیافراگم انعطافپذیر بهوسیله مکانیزم میللنگ و شاتون به بالا و پایین حرکت میکند و با انبساط و انقباض محفظه، جریان سیال را به جلو هدایت میکند. در هر سیکل کاری، شیرهای یکطرفه ورودی و خروجی بهصورت اتوماتیک باز و بسته میشوند، گاز را وارد محفظه مکش کرده و سپس تخلیه میکنند. در نتیجه این فرایند، فشار در سمت مکش کاهش مییابد.
در این نوع پمپ، مسیر عبور گاز کاملاً بدون روغن (Oil-free) است و همین ویژگی باعث ایجاد خلا تمیز و بدون آلودگی میشود. استفاده از متریال مقاوم در برابر خوردگی مانند PTFE یا دیگر فلوئوروپلیمرها در مسیر گاز و سوپاپها، پایداری شیمیایی بالایی ایجاد میکند. پمپهای وکیوم دیافراگمی معمولاً تا حداکثر 0.5 میلی بار وکیوم نهایی ایجاد میکنند که برای بیشتر فرایندهای آزمایشگاهی و صنعتی با سطح خلاء متوسط مناسب است.
پمپ خلا دیافراگمی برای چه شرایطی مناسب است؟
از پمپ وکیوم دیافراگمی در پروسههایی استفاده میشود که نیاز به مسیر گاز تمیز، خشک و بدون روغن دارند و تعمیر و نگهداری حداقلی در آنها اهمیت دارد. فشار نهایی در محدوده 1 تا 10 میلیبار برای کاربردهایی مانند تبخیر چرخشی، تغلیظ، خشککنهای حرارتی، فیلتراسیون و فرآیندهای عمومی خلاء کفایت میکند.
اگر سیال سیستم شما پتانسیل تولید بخارات خورنده را دارد، حین بررسی مشخصات پمپ خلا دیافراگمی باید دقت نمایید که از متریال مقاوم مثل یا TFM برای سرپمپ، دیافراگم روکشدار PTFE و سوپاپهای FKM یا FFKM ساخته شده باشد. اگر بار بخار یا میعانات بالا باشند، توصیه میکنیم از گاز بالاست (Gas ballast) یا سیستم خشککن داخلی استفاده کنید.
نگهداری پمپ خلا دیافراگمی، دشواری خاصی ندارد و محدود به قطعات سایشی است. کافی است دیافراگم و سوپاپها بهصورت دورهای بررسی شوند و طبق دستور سازنده تعویض گردند. در غیر این صورت، عملکرد پمپ تقریباً بدون نیاز به سرویس مداوم ادامه دارد.
اگر به خلا دقیقتر در محدوده ≤⁻10³ mbar نیاز دارید یا قرار است پشتیبان پمپ توربومولکولی باشد، پمپ روتاری وین یا دیگر فناوریهای خلاء خشک گزینه مناسبتری هستند. برای بارهای بخار بالا با کیفیت خلا پایین، پمپ رینگ مایع انتخاب بهتری است. برخی سازندگان، سیستمهای ترکیبی شامل مرحله روتاری وین و مرحله دیافراگمی را عرضه میکنند تا مدار روغن هنگام پمپاژ بخارات خورنده تمیز بماند.

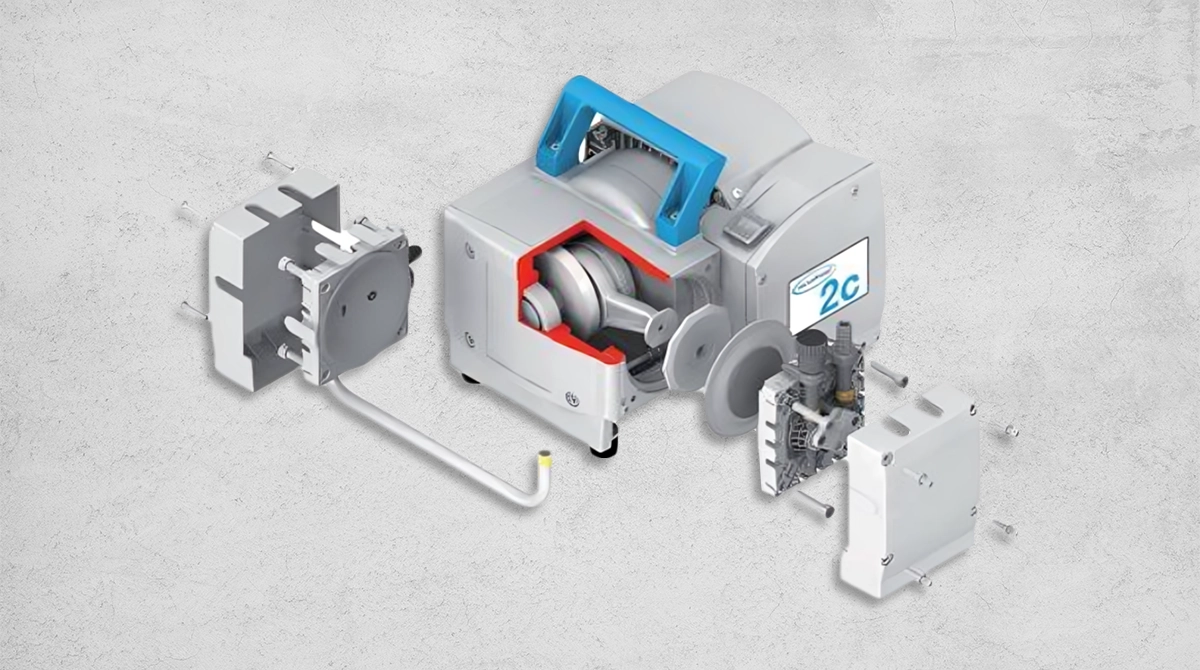

ساختار پمپ وکیوم دیافراگمی
سر پمپ خلا دیافراگمی و مسیر گاز
سرپمپ وکیوم دیافراگمی که بخش هیدرولیک آن به حساب میآید، شامل دیافراگم، صفحات سر، نشیمنگاه یا سیت شیرها و مسیرهای ورودی و خروجی است. در مدلهای مقاوم شیمیایی، تمام قطعات در تماس با گاز از جنس PTFE یا دیگر فلوئوروپلیمرها ساخته میشوند.
الاستومرهای مورد استفاده در ساخت پمپ وکیوم دیافراگمی معمولاً FFPM، FKM یا EPDM هستند که با نوع بخار یا گاز تطبیق دارند. مسیر کاملاً خنثی شیمیایی این طراحی، عامل اصلی سازگاری پمپ با حلالها و اسیدهای خورنده است و خطر آلودگی یا رسوب را کاهش میدهد. در کاربردهای شیمیایی باید اطمینان داشت مسیر فلوئوروپلیمری از ورودی تا خروجی بهصورت پیوسته حفظ شود.
مجموعه دیافراگم
دیافراگم، یک غشای تقویتشده و انعطافپذیر است که معمولاً از EPDM با روکش PTFE ساخته میشود تا هم دوام مکانیکی و هم مقاومت شیمیایی داشته باشد. لبه دیافراگم در جای خود مهار میشود و مرکز آن به صفحه حرکتی یا نگهدارنده متصل است که با اکسنتریک در ارتباط است.
برخی سازندگان از طراحی یکتکه یا اشکال بهینهشده استفاده میکنند تا عمر مفید بیشتر شود و تمرکز تنش در ناحیه خم کاهش پیدا کند. در صورت نیاز به تعویض، فرآیند سرویس ساده است و با باز کردن سرپمپ، دیافراگم بهراحتی جایگزین میشود.
سیستم شیر ورودی و خروجی
در هر سرپمپ، مجموعهای از شیرهای یکطرفه وجود دارد که میتواند از نوع فلپ، REED یا چتری باشد. در مرحله مکش، شیر ورودی تحت اختلاف فشار باز میشود و در مرحله تراکم بسته میماند، سپس شیر خروجی باز میشود تا گاز تخلیه گردد.
طراحی شیر اثر مستقیم بر راندمان، صدا و سطح خلا میگذارد. در انواع پمپ خلا دیافراگمی مدرن، شیرهای فلکسی از نوع Reed برای کاهش افت فشار و افزایش دوام به کار میروند. اگر در سرعت ثابت به فشار نهایی مطلوب نرسیدید و به دنبال عیب یابی پمپ وکیوم خشک بودید، خرابی یا آلودگی شیر معمولاً اولین نکتهای است که باید بررسی شود.
بخش محرک پمپ خلاء دیافراگمی
درایو پمپ خلا دیافراگمی شامل موتور AC یا DC بدون جاروبک است که اکسنتریک را به حرکت درمیآورد و از طریق شاتون، صفحه دیافراگم را جابجا میکند. این بخش کاملاً از مسیر گاز ایزوله است و هیچ روغنی با محیط گازی تماس ندارد.
نگهداری آن معمولاً به بازبینی دورهای بلبرینگها در فواصل طولانی محدود میشود. در مدلهای آزمایشگاهی و صنعتی، اغلب از فن خنککننده و محفظه آکوستیک برای کاهش صدا و افزایش عمر دیافراگم استفاده میکنند. سطح ارتعاش در این پمپها نسبت به مدلهای پیستونی پایینتر است.
طبقات پمپ وکیوم
برای دستیابی به فشار پایینتر، سازندگان چند سرپمپ را بهصورت سری متصل میکنند که نوعی پمپ طبقاتی به وجود میآورد. اولین طبقه، گاز را پیشتخلیه میکند و طبقات بعدی تراکم گاز با چگالی کمتر را ادامه میدهند تا خلا عمیقتری حاصل شود. به همین علت، پمپهای خلا دیافراگمی را بر اساس تعداد طبقات هم میتوان به یک طبقه (Single-stage) یا چندطبقه (Multistage) تقسیم کرد که در بخش بعدی درباره آنها صحبت میکنیم.
گاز بالاست و مدیریت بخار
خیلی از پمپهای وکیوم دیافراگمی مجهز به گاز بالاست یا سیستم پاکسازی (Purge) هستند. این قابلیت با ورود مقدار کمی هوای محیط در مرحله تراکم، مانع میعان بخار آب یا حلال در داخل محفظه میشود. هنگام تبخیر یا خشککردن مواد، استفاده از بالاست گاز توصیه میشود. در مواردی که حجم بخار زیاد باشد، نصب تله سرما یا کُلدترَپ در مسیر خروجی از دیافراگم و سوپاپها محافظت میکند.
مسیر تخلیه و صداگیر
در بخش تخلیه پمپ وکیوم خشک، معمولاً از صداگیر استفاده میشود تا نویز و آلودگی صوتی کمتری تولید کند. در مدلهای شیمیایی، مسیر خروج نیز با مواد مقاوم در برابر خوردگی ساخته میشود تا از آسیب ناشی از بخارات خورنده جلوگیری شود.
با توجه به اینکه پمپهای وکیوم دیافراگمی بدون روانساز کار میکنند، ذرات یا بخارات روغن هم تولید نمیشود. با این حال، هنگام کار با سیالاتی که بخارهای تند و شیمیایی متصاعد میکنند، باید مسیر خروج را به سیستم تهویه یا خنثیسازی متصل نمایید تا ایمنی محیطی حفظ شود.
کنترل، حفاظت و مانیتورینگ
برخی مدلهای پمپ خلا خشک، کنترلر داخلی یا خارجی دارند که بهصورت الکترونیکی فشار تنظیمشده را ثابت نگه میدارند. الکتروموتور پمپ هم ممکن است مجهز به حفاظت حرارتی و کنترل سرعت باشد. برخی مدلها با استاندارد ضدانفجار ATEX برای گروههای خاص گازی عرضه میشوند.
در کاربردهای حساس، باید سنسور دما، کلید فشار و قطعکن محافظتی تعریف شود تا از عملکرد پمپ در حالت مسیر بسته یا انسداد خروج جلوگیری گردد.
مکانیسم عملکرد پمپ وکیوم دیافراگمی
سازوکار عملکرد پمپ وکیوم خشک، تقریباً همان روالی را طی میکند که در هر پمپ دیافراگمی دیگری مشاهده میشود. این فرایند شامل مراحل مکش، تراکم و تخلیه میشوند.
فرایند کار پمپ خلا دیافراگمی با مکش سیال آغاز میشود و مکانیزم محرک، دیافراگم را به سمت پایین میکشد. با افزایش حجم محفظه، فشار داخلی کمتر از فشار محیط میشود. در این حالت، شیر ورودی باز میشود و هوا یا گاز فرایندی به داخل محفظه جریان پیدا میکند. در طی این مرحله، شیر خروجی بسته میماند تا از خروج زودهنگام گاز جلوگیری شود.
در مرحله بعدی، تراکم اتفاق میافتد. با حرکت رو به بالای دیافراگم، گاز محبوسشده فشرده میشود. شیر ورودی کاملاً بسته میماند تا گاز درون محفظه محبوس شود. فشار تا جایی افزایش مییابد که از فشار خروجی بیشتر شود.
زمانی که سیستم به حداکثر فشار رسید، شیر خروجی باز میشود و گاز فشردهشده از محفظه خارج میشود و یک چرخه کامل شکل بگیرد. بلافاصله پس از این مرحله، دیافراگم دوباره پایین میرود تا چرخه جدید آغاز شود. مدلهای پمپ خلا دیافراگمی سرعت بالا میتوانند این چرخه را صدها بار در دقیقه تکرار کنند. تنظیم طول کورس یا فرکانس حرکت دیافراگم، امکان کنترل دقیق بین دبی جریان و سطح خلأ نهایی را فراهم میکند.
پمپ خلا دیافراگمی با تکرار متناوب این پروسه، ترکیبی از مکش ملایم و تخلیه فشرده ایجاد میکند و به همین دلیل در جابجایی گازهای حساس، عملکردی دقیق و در عین حال توانمند دارد.
کاربردهای پمپ خلا دیافراگمی
- تبخیر چرخشی و بازیافت حلال در آزمایشگاههای شیمی
- فیلتراسیون و حذف گاز از نمونهها و محلولها
- استفاده در آونهای خشککن، فرآیندهای رطوبتزدایی و پیشمرحله انجماد خشک
- نمونهبرداری از گازها یا انتقال جریانهای خورنده و مرطوب با مسیرهای تفلونی
- کاربردهای عمومی آزمایشگاهی یا صنعتی که به خلأ تمیز و بدون روغن نیاز دارند، و نیز پمپهای پشتیبان برای پمپهای توربومولکولی در محیطهای پاک
انواع پمپ وکیوم دیافراگمی بر اساس کاربرد
پمپ وکیوم دیافراگمی استاندارد
پمپ خلا دیافراگمی استاندارد، از دیافراگم با روکش الاستومری یا PTFE و شیرهای ورودی و خروجی اتوماتیک تشکیل شده و با مکانیزم لنگ یا شاتون کار میکند. این پمپها در مدلهای تکهد یا چندهد تولید میشوند و وکیومی تمیز بدون برگشت بخار ایجاد میکنند.
سرعت مکش متوسط و فشار نهایی تا حدود ≤⁻10² mbar است که به تعداد طبقات بستگی دارد. برای گازهای غیرخورنده و کاربردهای عمومی آزمایشگاهی یا صنعتی که نیاز به نگهداری کم و عملکرد بدون روغن دارند، گزینهای مناسب محسوب میشوند.
کاربردهای پمپ وکیوم خشک استاندارد
- فیلتراسیون،
- خشککردن،
- مکش نمونه،
- پشتیبانی از پمپهای توربومولکولی کوچک در محیطهای تمیز،
- تأمین خلأ برای ابزارهای آزمایشگاهی.
پمپ وکیوم دیافراگمی شیمیایی
در پمپهای طراحیشده برای کاربردهای شیمیایی، تمامی مسیر گاز از مواد مقاوم شیمیایی مانند PTFE و فلوئوروپلیمرها ساخته میشود. دیافراگمها دارای روکش PTFE، منیفولدها ضد خوردگی و در برخی مدلها امکاناتی مانند بالاست گاز یا سیستم مدیریت میعانات اضافه شدهاند.
این پمپها برای بخارات خورنده و حلالهای تهاجمی طراحی شدهاند و با داشتن دو یا سه طبقه متوالی، خلاء عمیقتری ایجاد میکنند. در برگههای فنی بعضی مدلها به مقاومت شیمیایی اجزای مرطوب، سازگاری با حلالها و ویژگیهای ایمنی مانند بدنه ضد الکتریسیته ساکن یا خاصیت ضدانفجار با استاندارد ATEX اشاره شده است.
کاربردهای پمپ وکیوم دیافراگمی شیمیایی
- تبخیر چرخشی،
- تقطیر حلال،
- فیلتراسیون شیمیایی،
- تغلیظ تحت خلأ،
- تخلیه گازهای خورنده.
پمپ وکیوم دیافراگمی آزمایشگاهی
پمپهای مخصوص آزمایشگاه بهصورت یک مجموعه کامل طراحی میشوند که شامل هدهای بدون روغن، عایق صوتی، بدنه جمعوجور و متعلقات جانبی مانند صداگیر، کنترلکننده فشار و گاهی سیستم کنترل الکترونیکی خلأ هستند.
محدوده فشار نهایی این مدلها معمولاً 20 تا 70 میلیبار و دبی آنها بین 20 تا 30 لیتر بر دقیقه تا چند مترمکعب بر ساعت است. بسیاری از پمپهای وکیوم خشک آزمایشگاهی در دو نسخه «استاندارد» و «شیمیایی» تولید میشوند تا کاربر بتواند بر اساس نیاز خود بین خلوص گاز و مقاومت شیمیایی انتخاب کند.
کاربردهای پمپ خلا دیافراگمی آزمایشگاهی
- تبخیر چرخشی،
- خشککن ژل،
- منیفولد فیلتراسیون،
- پشتیبانی سانتریفیوژ،
- حذف گاز از محلولها.
انواع پمپ خلا دیافراگمی بر اساس ساختار
پمپ خلا دیافراگمی یک طبقه و طبقاتی
در پمپهای خلا خشک یک طبقه، تنها یک هد وجود دارد که در محدوده خلأ کم، دبی بالاتری ارائه میدهد. پمپهای وکیوم خشک طبقاتی دو یا چند هد را بهصورت سری متصل میکنند تا هر مرحله فشار را برای مرحله بعدی کاهش دهد و در نتیجه وکیوم نهایی بسیار پایینتری (در حدود 0.5 تا 1 mbar برای مدلهای شیمیایی) ایجاد میکنند، هرچند سرعت پمپاژ در نزدیکی فشار پایه کمتر میشود.
- کاربردهای پمپ خلا دیافراگمی یک طبقه: فیلتراسیون، مکش نمونه، استفادههای عمومی.
- کاربردهای پمپ خلا دیافراگمی طبقاتی: تبخیر و تقطیر، خشککردن در فشار پایین، پشتیبانی از پمپهای خلأ قوی در سیستمهای بدون روغن.
پمپ وکیوم دیافراگمی سلونوئیدی
در این مدلها به جای موتور چرخان، از محرک سلونوئیدی (الکترومغناطیسی) استفاده میشود. انرژیدهی دورهای سیمپیچ، دیافراگم را توسط پیستون و فنر به حرکت در میآورد و جریان پالسی ایجاد میکند. این نوع پمپ خلا دیافراگمی سبک و کممصرف است و برای تجهیزات کوچک و قابلحمل پیشنهاد میشود.
مشخصات فنی این دسته از پمپهای وکیوم خشک اغلب شامل ابعاد فشرده، ولتاژ DC و دبی محدود با فشار نهایی متوسط است.
کاربردهای پمپ وکیوک دیافراگمی طبقاتی
- آنالایزرهای قابلحمل،
- نمونهبرداری محیطی،
- میکروفلوئیدیک،
- تجهیزات آزمایشگاهی کوچک با منبع تغذیه DC.
پمپ خلا دیافراگمی با الکتروموتور
در این ساختار، الکتروموتور AC یا DC بدون جاروبک، میللنگی را به حرکت درمیآورد که از طریق شاتون به صفحه دیافراگم متصل است. مسیر سیال کاملاً خشک و آببندیشده است و بسته به تعداد هد، دبی و فشار موردنیاز تأمین میشود. این طراحی در بازهای وسیع از پمپهای رومیزی تا مدلهای چندهد صنعتی مورد استفاده قرار میگیرد و پایه اصلی فناوری پمپهای خلا بدون روغن به شمار میآید.
کاربردهای پمپ دیافراگمی با الکتروموتور
- کاربردهای عمومی آزمایشگاهی و صنعتی،
- نسخههای مقاوم در برابر حلالهای شیمیایی،
- مدلهای OEM برای سیستمهای کنترل خلأ دقیق.
مزایای پمپ خلا دیافراگمی
- خلا تمیز و بدون روغن: در پمپ خلا دیافراگمی، مسیر عبور سیال از بخش مکانیکی کاملاً جداست و به همین علت، هیچ نیازی به روغن کاری وجود ندارد و خطر آلودگی به حداقل میرسد. این ویژگی باعث شده پمپهای وکیوم خشک برای کاربردهای آزمایشگاهی، آنالیزهای دقیق و فرایندهای حساس گزینهای ایدهآل باشند.
- مقاومت شیمیایی بالا: دیافراگمهای پوشش دادهشده با PTFE در برابر اسیدهای خورنده، حلالهای آلی و رطوبت مقاوم هستند. بنابراین برای پمپاژ سیالات مختلف، پمپ نیازی به تغییر ساختار ندارد و میتوان با تعویض جنس دیافراگم، پمپ را برای ترکیبهای خاص تنظیم کرد تا عملکرد دقیق و سازگار با هر نوع محیط کاری حاصل شود.
- نگهداری آسان و هزینه پایین سرویس: نیازی به تعویض قطعات مکانیکی و روغن در پمپ خلا دیافراگمی وجود ندارد. تنها قطعات مصرفی شامل دیافراگمها و ولوها هستند که دوره تعویض آنها هم طولانی است. این ویژگی هزینه بهرهبرداری را کاهش میدهد و نگهداری را سادهتر میکند.
- تحمل مناسب در برابر بخار و مقاومت در محیطهای خورنده: مدلهای مخصوص صنایع شیمیایی با مسیر عبور گاز از جنس فلوئوروپلیمر و قابلیت تخلیه سیال از محفظه برای مقابله با بخارات قابلتراکم طراحی شدهاند و در برابر حلالهای خورنده دوام بالایی دارند.
- ابعاد کوچک و صدای کم: طراحی جمعوجور و صدای نسبتاً پایین، باعث شده تا استفاده از پمپهای وکیوم خشک در محیطهای آزمایشگاهی و حساس راحت باشد.
- عملکرد قابل پیشبینی و استاندارد: در مدلهای جدید، دادههای فنی طبق استاندارد ISO 21360 ارائه میشود که مقایسه مستقیم بین ظرفیت مکش و فشار نهایی برندهای مختلف را ممکن میسازد.
معایب پمپ وکیوم دیافراگمی خشک
- قدرت فشار خلاء پمپهای وکیوم دیافراگمی نسبت به پمپ وکیوم رینگ روغنی روتاری وین کمتر است. مثلا پمپهای تک مرحلهای دیافراگمی قادرند تا 70 میلی بار خلاء ایجاد کنند. این مقدار در پمپهای 2 تا 3 طبقه خشک به حدود 10 تا 2 میلی بار میرسد و در چهار طبقه، 5×10⁻¹ قابل دستیابی است. با این حال، مقادیری که بیان کردیم همچنان بیشتر از مدلهای پمپ خلاء روتاری روغنی هستند و به همین علت، برای مصارفی که به خلاء خیلی زیاد نیاز دارند مناسب نخواهند بود.
- صدا و لرزش جزئی در کارکرد: در سرعتهای بالای سیکل، صدایی یکنواخت و لرزشی خفیف احساس میشود که در محیطهای آرام آزمایشگاهی یا برای سایر ساکنان ساختمان ممکن است آزاردهنده باشد. استفاده از پایههای ضد لرزش یا محفظه صوتی میتواند تأثیر این مشکل را کاهش بدهد، هرچند به هزینه و حجم دستگاه اضافه میکند.
- افت سرعت مکش در فشارهای پایین: با نزدیک شدن به فشار نهایی، سرعت مکش کاهش مییابد. در انتخاب پمپ باید سرعت مکش در فشار کاری واقعی ملاک قرار بگیرد نه ظرفیت آزاد در شرایط بدون بار. این موضوع در منحنیهای سازندگان و گزارشهای ISO مشخص شده است.
- جریان پالسی و استهلاک قطعات: ماهیت رفتوبرگشتی این پمپها باعث ایجاد نوسان جریان میشود که معمولاً در کاربردهای خلا مشکلی ایجاد نمیکند اما در صورت نیاز میتوان از تنظیمکننده جریان استفاده کرد.
- حساسیت به بخارات سنگین: در نبود امکان تخلیه گاز از محفظه یا تجهیزات کنترل میعان، بخارات غلیظ میتوانند در هد پمپ متراکم شوند و کارایی را کاهش بدهند. استفاده از پمپهای مخصوص مواد شیمیایی با مسیر فلوئوروپلیمر و سیستم کنترل تراکم این مشکل را برطرف میکند.
- هزینه اولیه بالاتر نسبت به مدلهای روغنی: هرچند در مجموع هزینه چرخه عمر به دلیل حذف سرویس روغن پایینتر است، اما قیمت برخی مدلهای پمپ وکیوم خشک از مدلهای مشابه رینگ روغنی بیشتر اعلام میشود.
قیمت پمپ خلا دیافراگمی
بسته به نوع ساختار، ویژگیهای فنی، سطح و فشار عملکردی که نیاز دارید، قیمت پمپ وکیوم دیافراگمی بازههای متغیری خواهد داشت. علاوه بر این فاکتورها، درنظر داشته باشید که بازار تجهیزات صنعتی تحت تأثیر نوسانهای مارکت جهانی و نرخ ارز قرار دارد و ممکن است قیمتی که امروز برای خرید پمپ وکیوم دیافراگمی استعلام میکنید، با مبلغی که فردا اعلام میشود تفاوت داشته باشد.
با این وجود، برای اینکه پیش زمینه ذهنی خوبی از حدود قیمتی داشته باشید و بدانید که برای خرید اینترنتی پمپ خلا وکیوم بودجه خود را تا چه مبلغی ببندید، به بازههای زیر توجه نمایید که با توجه به جدیدترین تغییرات قیمت در مهر 1404 تخمین زدهایم.
پمپهای خلا دیافراگمی سبک برای کاربریهای آموزشی یا آزمایشگاهی ساده از حدود چند صد هزار تومان تا 7 میلیون تومان قیمت دارند. این مدلها خلاء نهایی متوسطی ارائه میدهند و برای مصارف صنعتی سنگین مناسب نیستند.
پمپهای مناسب خطوط تولید کوچک، تحقیقات دانشگاهی یا سیستمهای چند ابزاره، معمولاً در محدوده 5 تا 15 میلیون تومان قرار دارند. این مدلها به فشار نهایی حدود 0.5 mbar میرسند و اغلب دارای کنترل دیجیتال، موتور کمصدا و دیافراگم مقاوم در برابر مواد شیمیایی هستند. این گروه تعادل خوبی میان قیمت و کارایی ارائه میدهد.
برای کاربردهای حساس با متریال ضدخورنده، طراحی چندمرحلهای یا گواهی ضدانفجار، قیمت پمپ خلا دیافراگمی بین 15 تا 50 میلیون تومان و گاه بالاتر است. این پمپها از طراحی چندمرحلهای با لرزش کم، کنترل الکترونیکی دقیق و گارانتی معتبر بهره میبرند و در فرایندهایی که توقف یا آلودگی غیرقابلقبول است، انتخاب اصلی محسوب میشوند.
در زمان مقایسه مدلها، هزینه دیافراگمهای یدکی و کیتهای سرویس را نیز در نظر بگیرید. اگر به دنبال شناسایی بهترین برند پمپ خلا دیافراگمی هستید، میتوانیم سریهای زیر را به شما پیشنهاد بدهیم.
- پمپ وکیوم دیافراگمی بکر (Becker) سری VT/VD؛
- پمپ وکیوم بوش سری سری MINK (کلاو) و خانواده Dry (مثلاً COBRA)؛
- پمپ وکیوم خشک لیبولد؛
- پمپ خلا دیافراگمی ووسونگ.
برای آگاهی از آخرین قیمت مدل پمپ خلا دیافراگمی موردنظر، پیشنهاد میکنیم با همکاران ما در آتور صنعت تماس حاصل فرمایید تا ضمن دریافت راهنمایی انتخاب و خرید، استعلام نیز انجام دهید.
جمع بندی
در لاینهای صنایع حساس، از جمله آزمایشگاهها و پروژههایی که با متریال شیمیایی سروکار دارند، عملکرد تمیز و ایمن تحت شرایط خلاء اهمیت بالایی دارد. در چنین محیطهایی که کوچکترین آلودگی میتواند بر نتایج فرایند اثر بگذارد، استفاده از پمپ خلا دیافراگمی انتخابی مطمئن و اقتصادی محسوب میشود.
این خانواده از پمپهای وکیوم در مقایسه با انواعی که از سیستم مایعات در گردش استفاده میکنند، قادر به تولید فشار خلاء کمتری هستند اما نبود ریسک آلودگی به روغن روانساز، سبب میشود تا اپراتورهای پروژههای حساس سراغ این گزینه بروند.
در این مقاله کوشیدیم نکاتی که بایستی درباره پمپ وکیوم دیافراگمی بدانید را پوشش بدهیم تا در زمان انتخاب تجهیز، آگاهی خوبی درباره فاکتورهایی که بایست بررسی شوند داشته باشید. انتخاب صحیح مدل، ضمن افزایش بهرهوری، هزینه تعمیرات و توقف خط را به حداقل میرساند.
برای دریافت مشاوره تخصصی خرید پمپ وکیوم خشک و بررسی مدلهای موجود، میتوانید از طریق مسیرهای ارتباطی آنلاین و تلفنی با کارشناسان آتورصنعت تماس بگیرید. همکاران ما در واحدهای فنی و پشتیبانی، راهنمای شما خواهند بود تا ابهامات موجود رفع شوند و مناسبترین پمپ را برای کاربرد خود برگزینید.
سؤالات متداول پمپ خلا دیافراگمی
- پمپ خلا دیافراگمی چیست و چه مزایایی نسبت به پمپ روغنی دارد؟ پمپ خلا دیافراگمی از نوع خشک و بدون روغن است و وکیوم تمیز و عاری از آلودگی روغن ایجاد میکند. این مدل به نگهداری کمی نیاز دارد و با بخارات و مواد شیمیایی سازگار است. در مقایسه با پمپهای روتاریوین روغنی، خطر آلودگی کمتر و هزینه سرویس پایینتری دارد.
- تفاوت پمپ وکیوم دیافراگمی تکمرحلهای با دومرحلهای چیست؟ پمپهای دومرحلهای میتوانند در فشارهای پایینتر کار کنند و خلأ نهایی عمیقتر و پایدارتری ارائه دهند. مدلهای تکمرحلهای برای کاربردهای عمومی و فیلتراسیون مناسبند اما نوع دومرحلهای با حفظ سرعت پمپاژ، عملکرد بهتری در رسیدن به فشارهای پایینتر دارد.
- آیا برای کار با استون، اتانول یا اسیدها باید از کولدترپ استفاده کرد؟ برای جلوگیری از میعان و آسیب به پمپ هنگام کار با بخارات حجیم، فرّار یا خورنده مانند استون، اتانول و اسیدها، بهتر است از کولدترپ در مسیر ورودی پمپ وکیوم خشک استفاده کنید. هرچند مدلهای شیمیایی پمپ دیافراگمی معمولاً بدون کولدترپ هم مقاوماند، اما برای افزایش ایمنی و طول عمر پمپ بهتر است از آن استفاده شود.
- میزان صدای پمپ خلا دیافراگمی چقدر است؟ بیشتر مدلهای آزمایشگاهی در محدوده صدای حدود 40 تا 52 دسیبل (dB) کار میکنند. برخی از مدلهای سهمرحلهای جدید هم صدایی در حدود 40 دسیبل دارند و بسیار بیصدا محسوب میشوند.
- تفاوت پمپ وکیوم دیافراگمی با پمپ خلا پیستونی چیست؟ پمپ دیافراگمی معمولاً کمصدا و از نظر شیمیایی مقاومتر است و به سرویس دورهای کمتری نیاز دارد. در مقابل، پمپهای پیستونی حتی در نوع بدون روغن، بیشتر برای سیالات غیرخورنده بهکار میروند و در مواجهه با بخارات یا مواد شیمیایی خورنده محدودیت دارند.
